Guida telaio anteriore completa

Elenco parti

Quantità Descrizione Immagine / Note

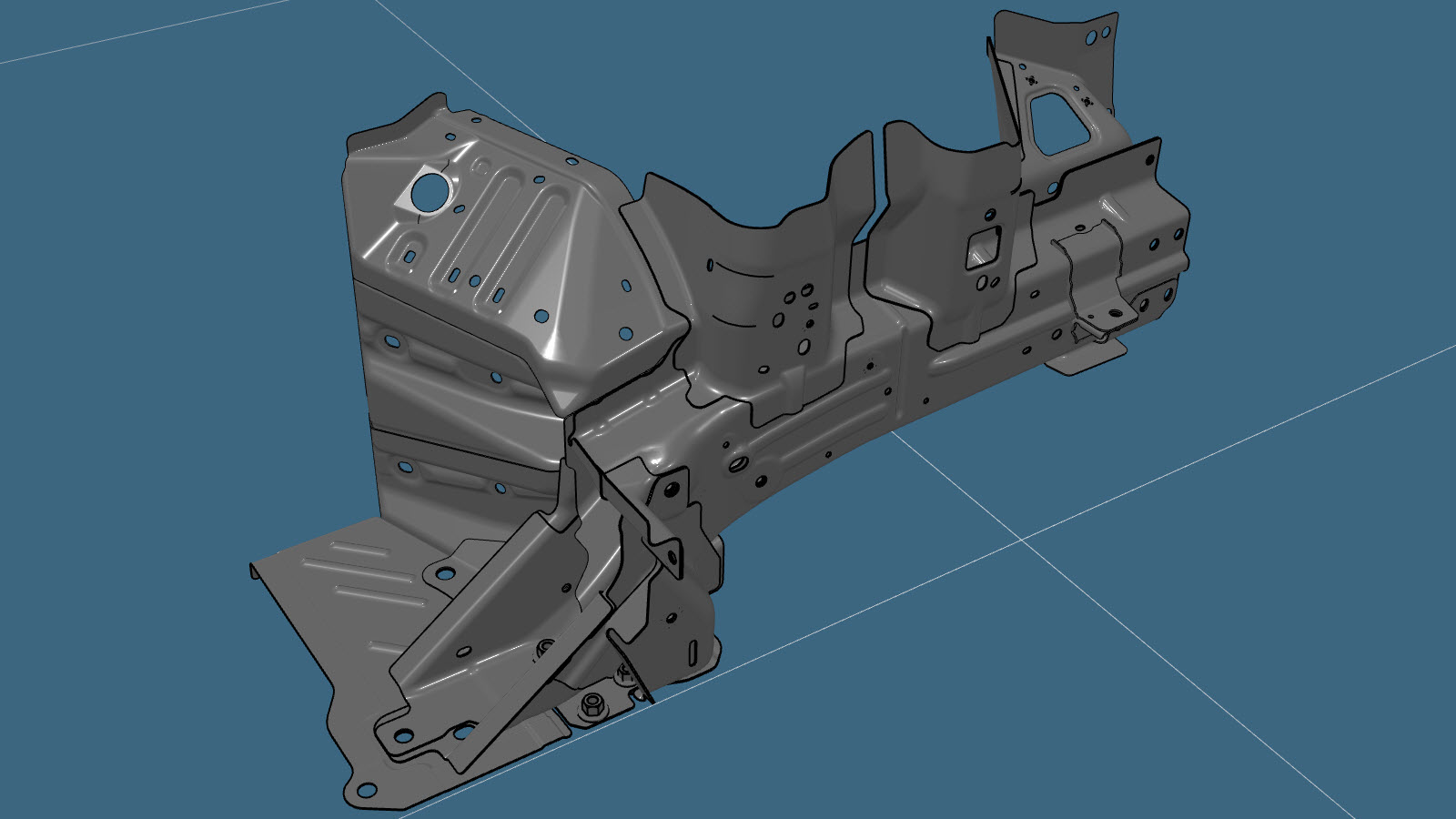

1 ASSEMBLY - FRONT RAIL (guida telaio anteriore completa)
1 PNL, LONGITUDINAL UPPER (parte superiore longitudinale)
42 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
28 Rivetto strutturale a strappo, 6,5 mm
10 Rivetto svasato, 4,8 mm, corto
3 Rivetto svasato, 4,8 mm, lungo
1 Rivetto, 4,8 mm
1 Rivetto Flow-Form S38
4 Bullone , BLT,M8x16,M6 HF,[10,9],ZnAl,HD,OD14,9 Numero parte Tesla 1011818-00-A.
4 Dado , NUT,M8-1,25,HF,Steel[10],ZnAl,BLACK Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Parte esterna parafango.

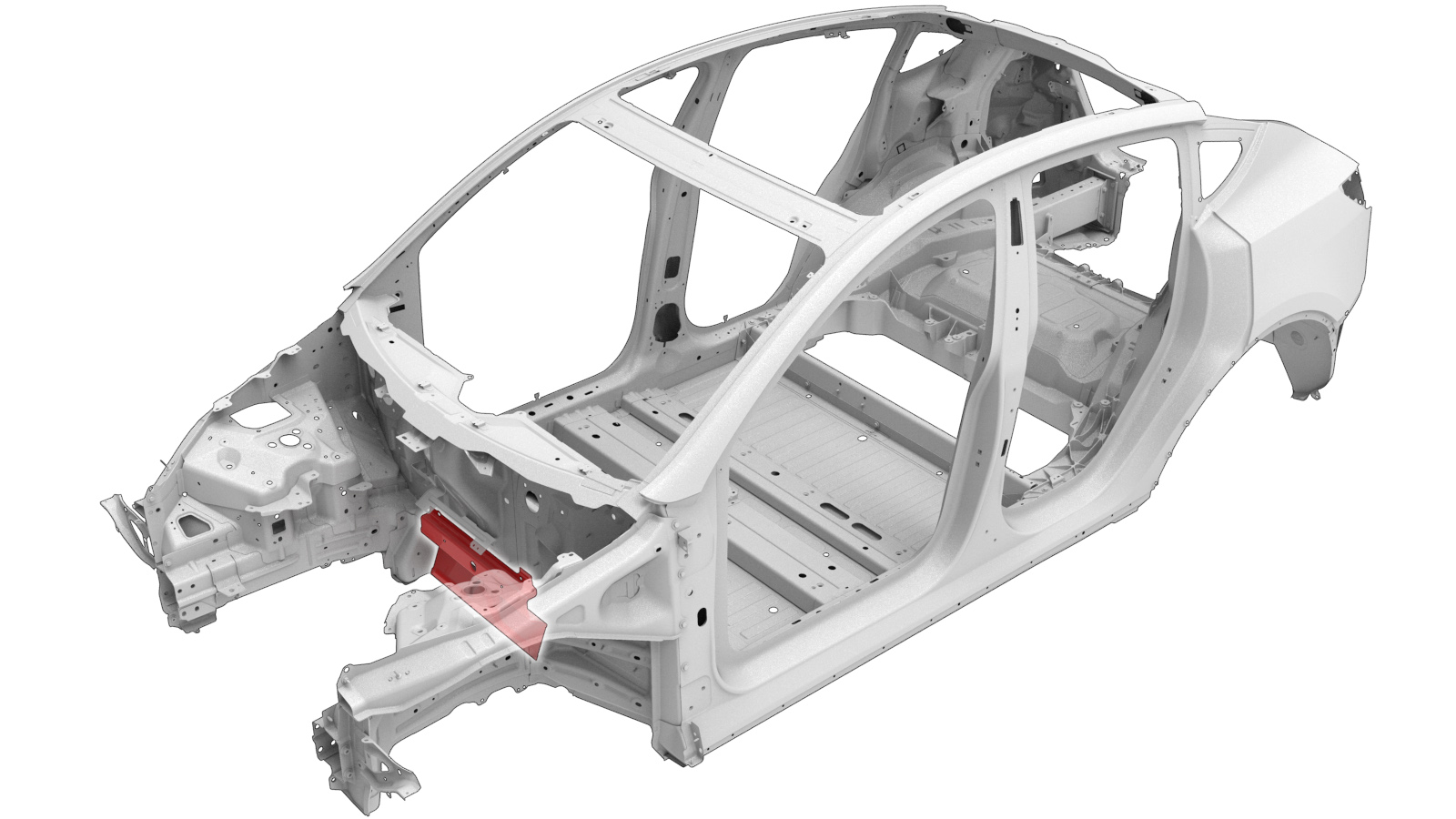

  2. Rimuovere il Traversa cruscotto.

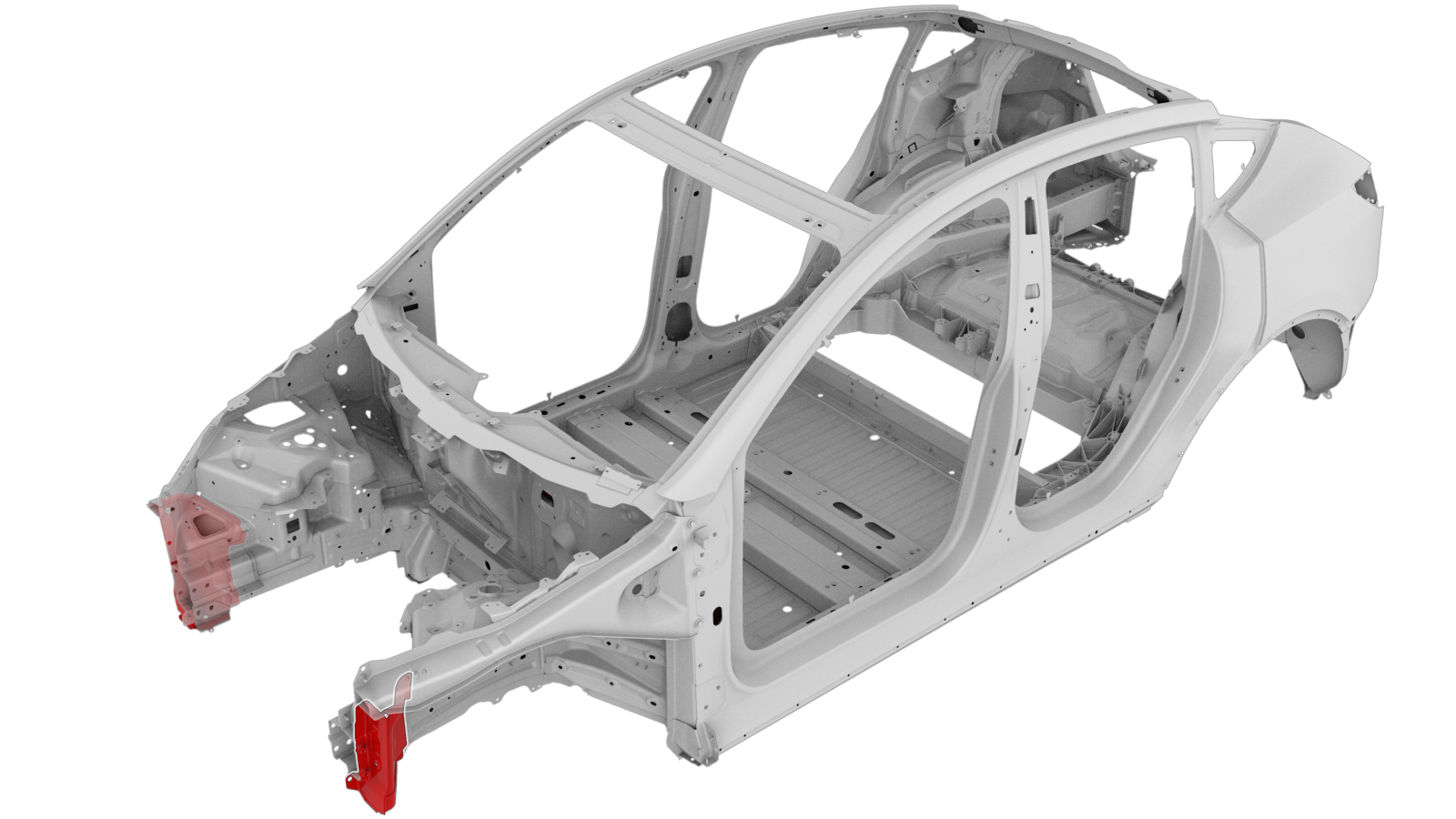

  3. Rimuovere il Supporto sottotelaio anteriore.

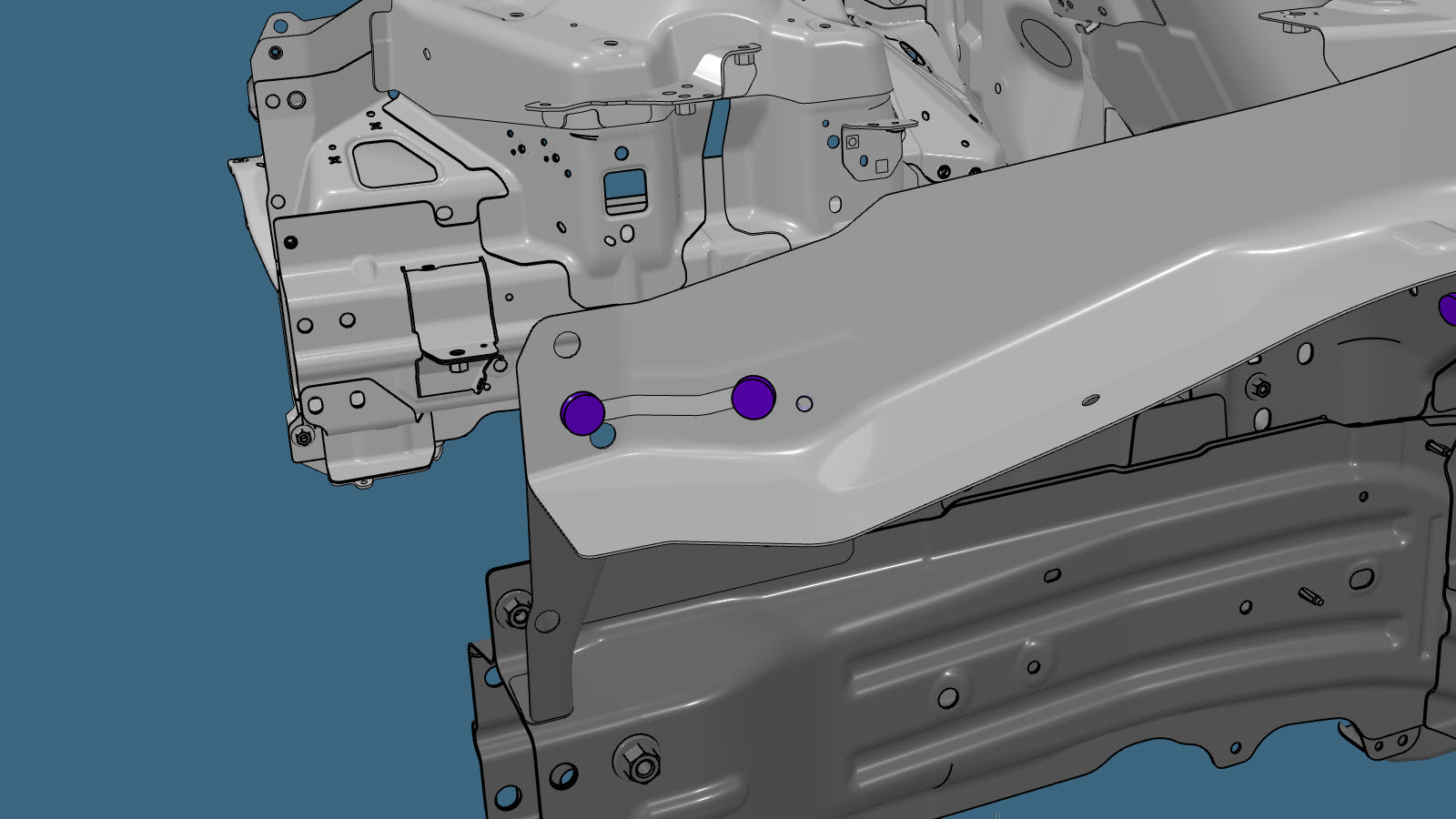

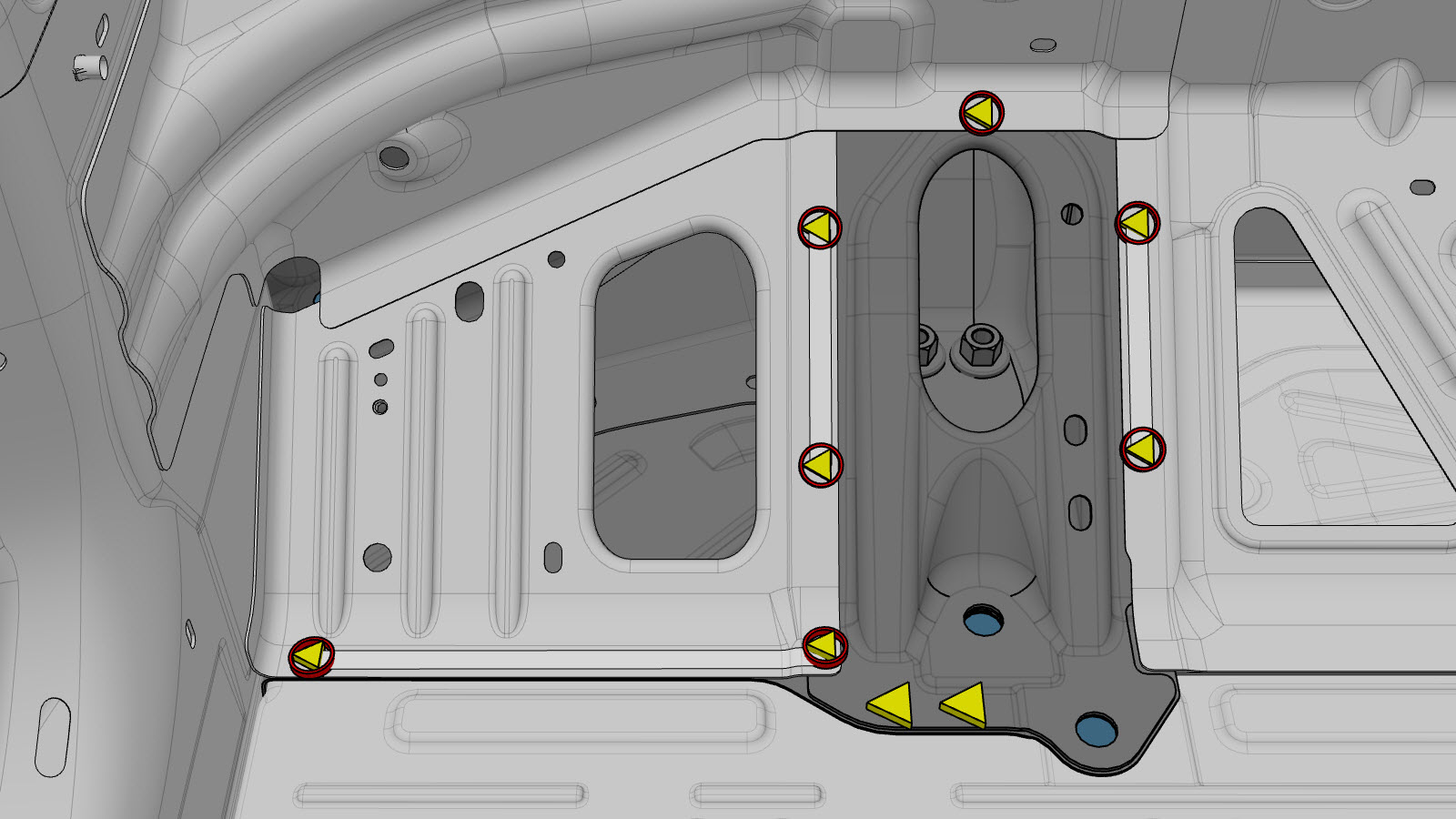

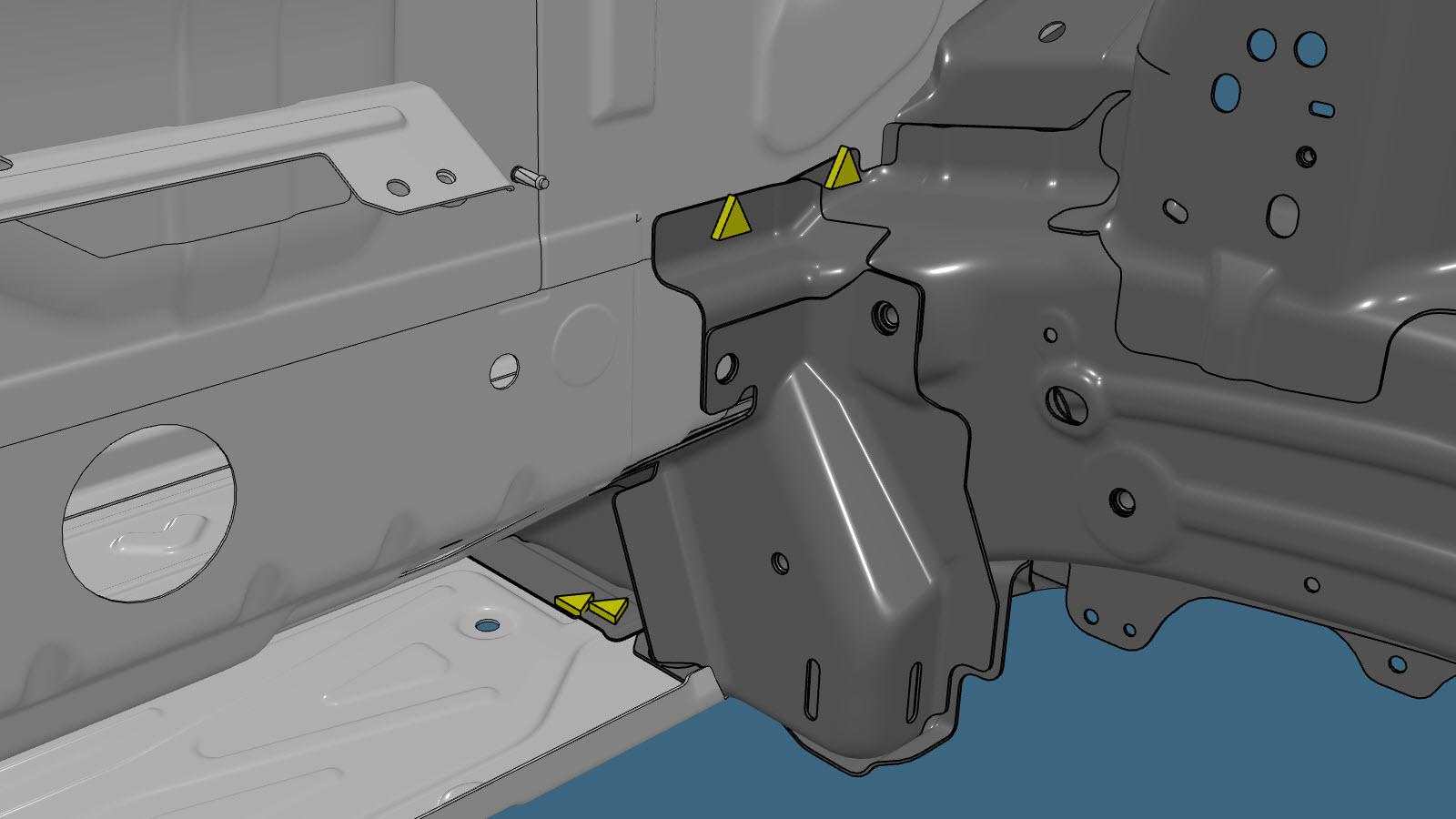

  4. Rimuovere il componente originale.
    o saldature a punti di fabbrica
    o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.

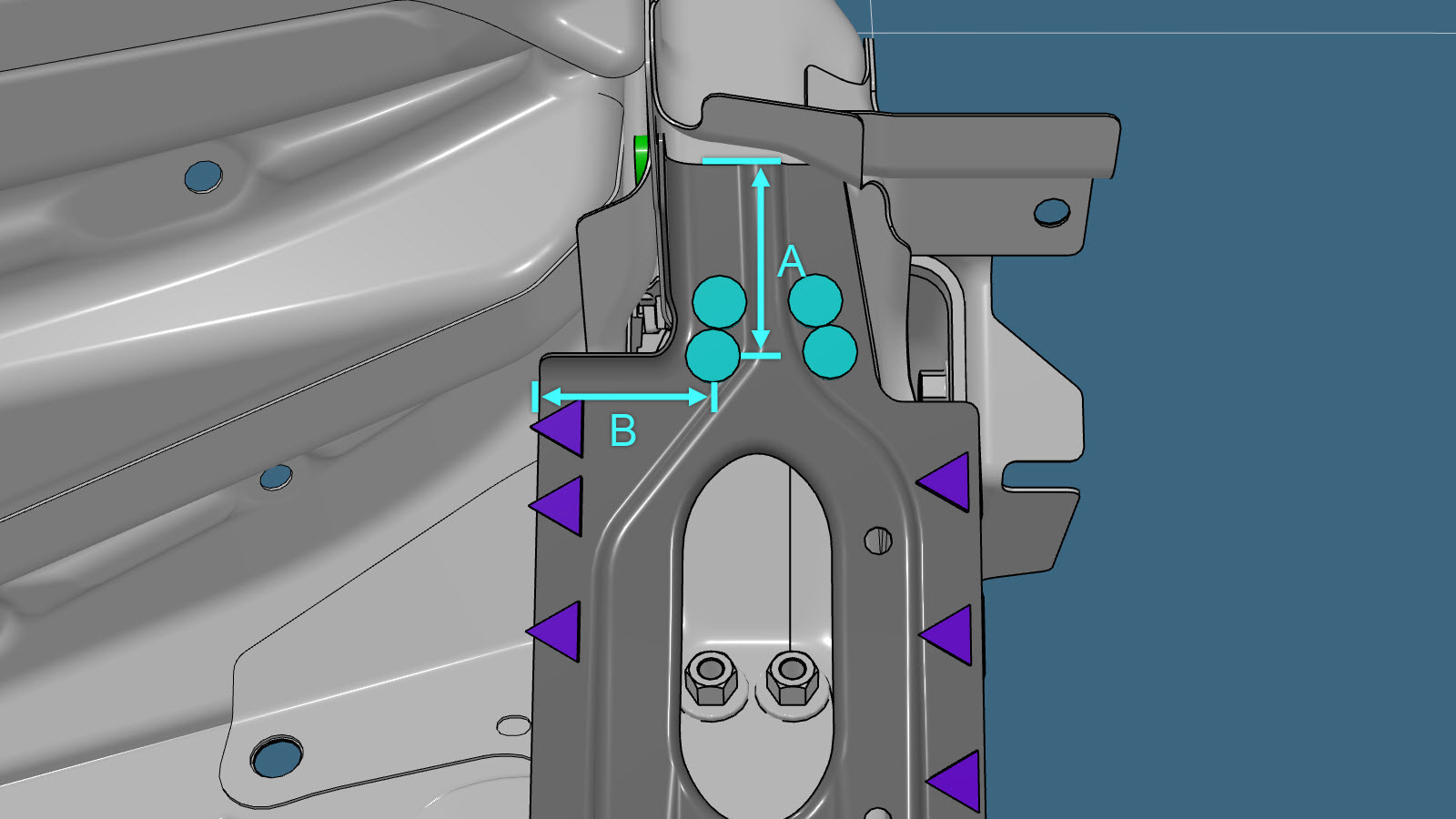

  5. Predisporre l'installazione della parte superiore longitudinale sulla parte di ricambio della guida telaio anteriore.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    • A = 73 mm
    • B = 63 mm

    o rivetti, 4,8 mm

    o saldature a punti di installazione

  6. Applicare dell'adesivo strutturale sulla parte superiore longitudinale e la parte di ricambio della guida telaio anteriore.

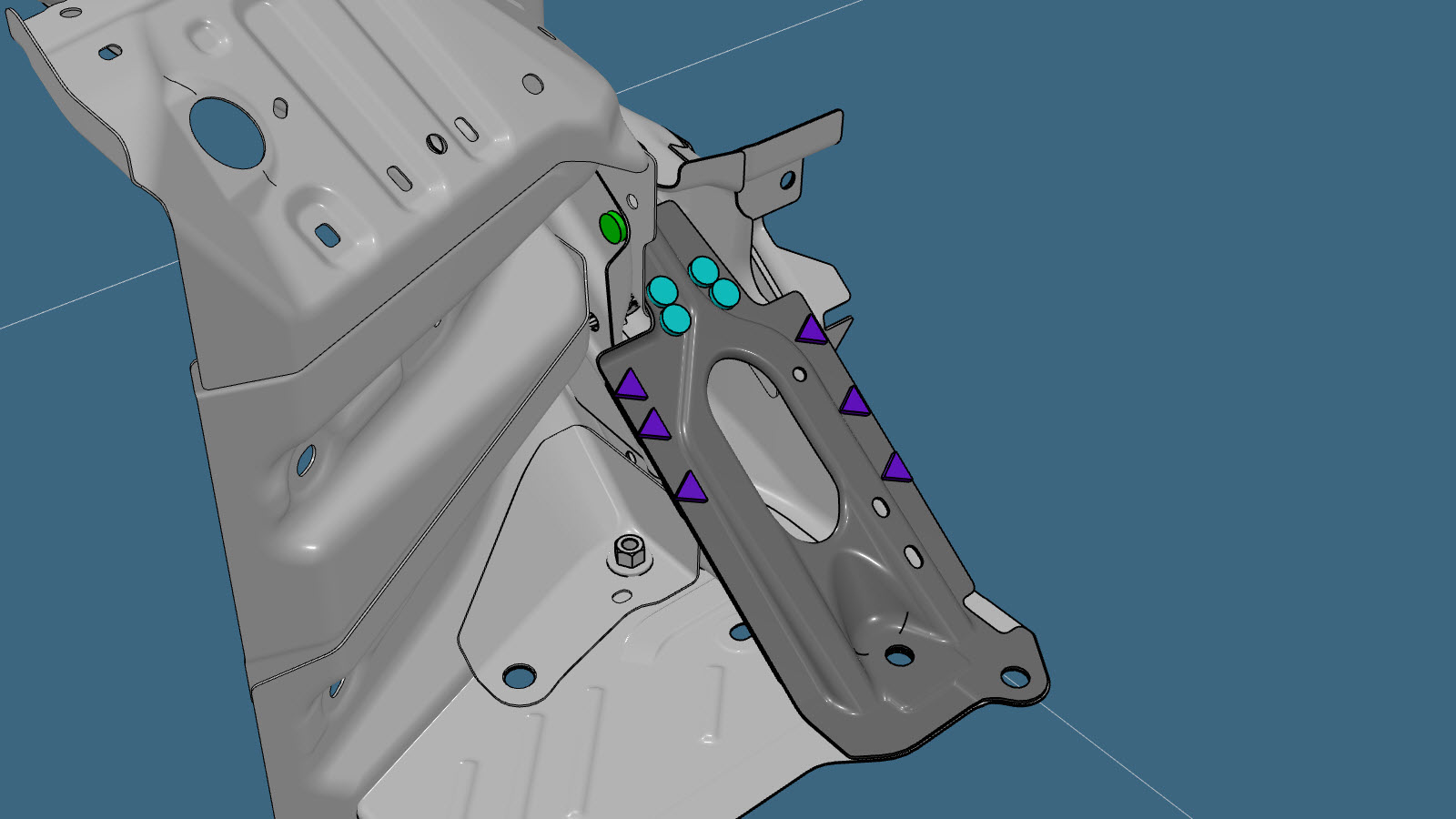

  7. Installare la parte superiore longitudinale sulla parte di ricambio della guida telaio anteriore.
  8. Eseguire una saldatura a punti di tipo a resistenza.
    o saldature a punti di installazione
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.

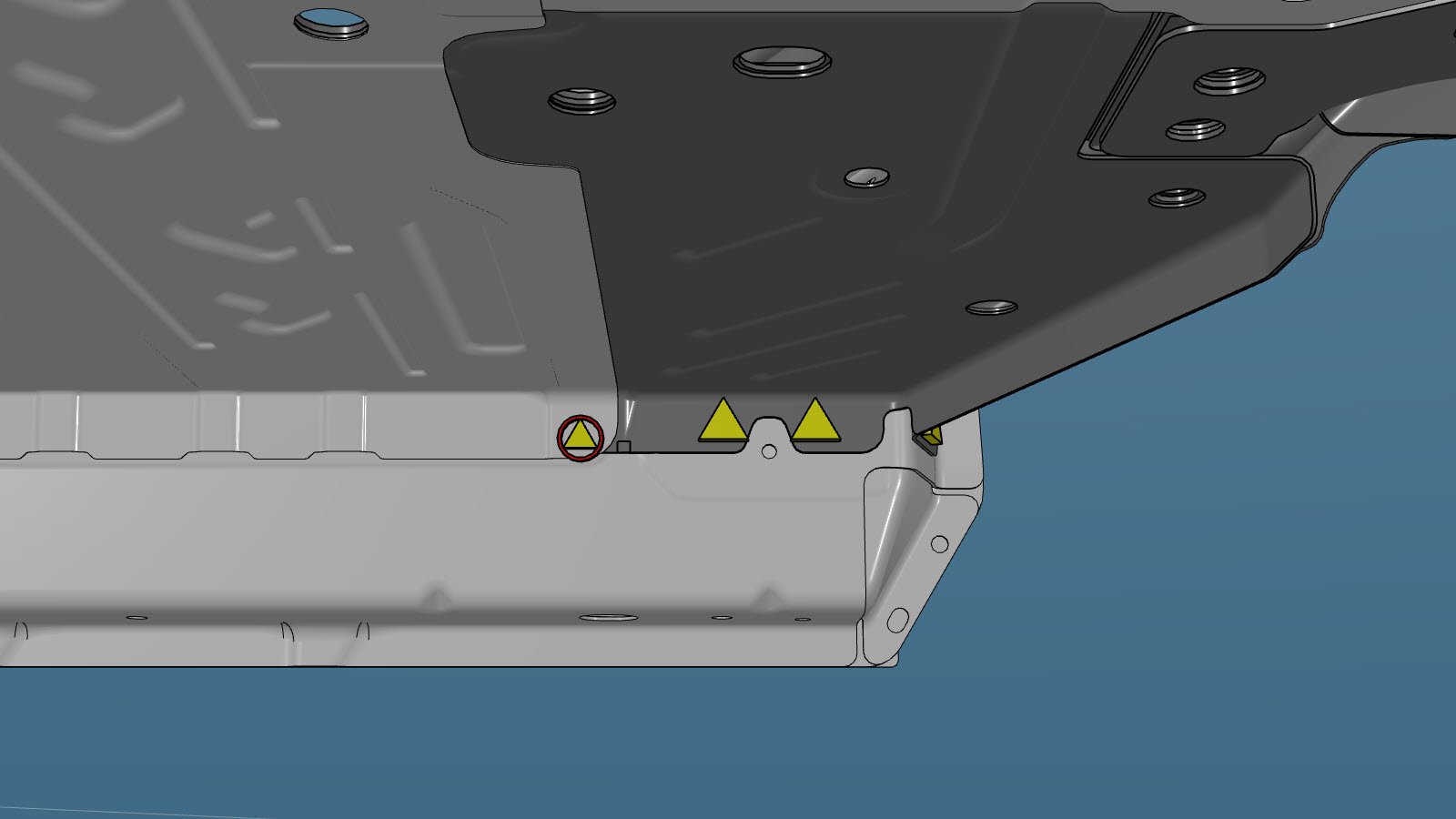

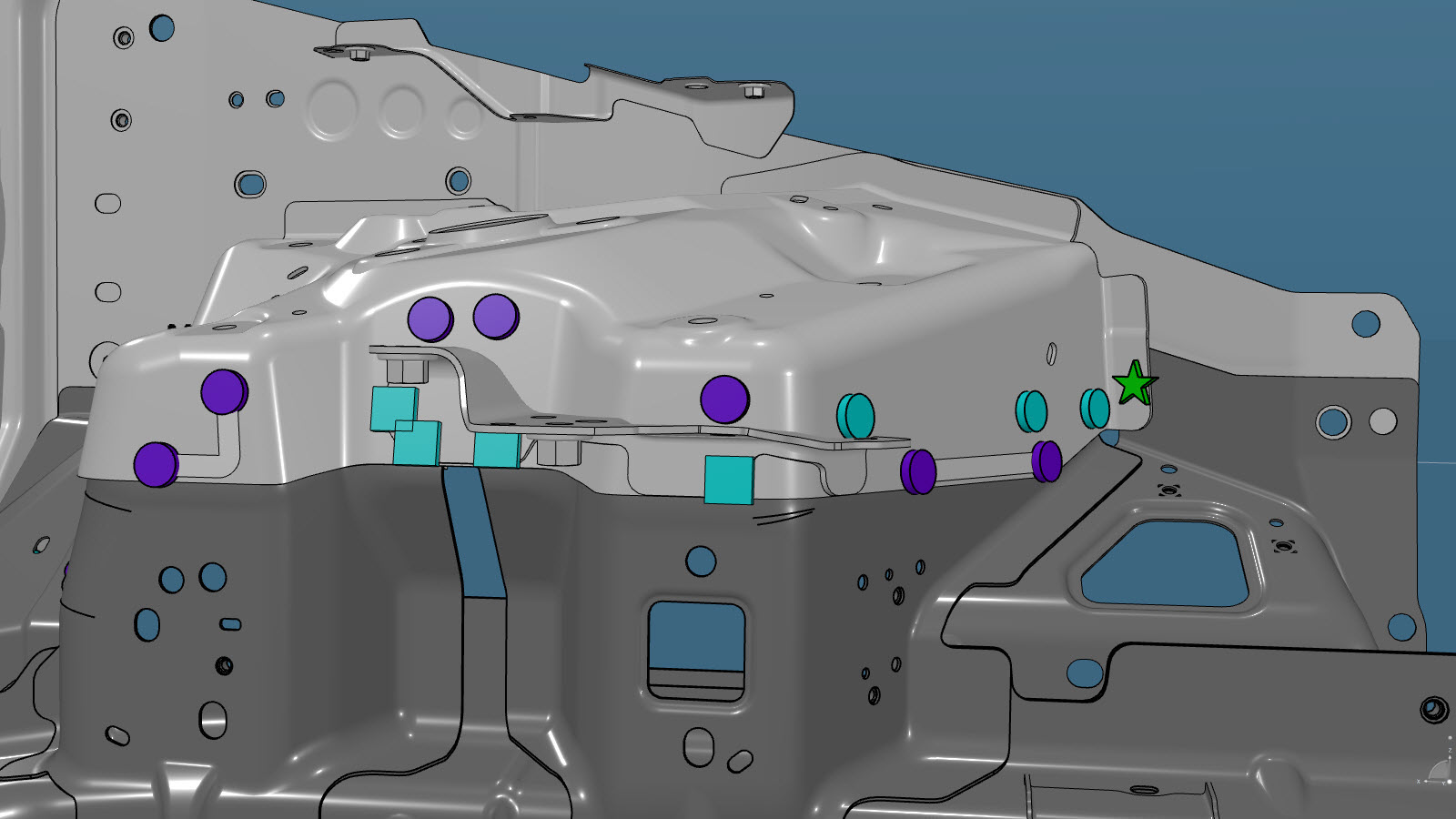

  9. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

    o rivetti strutturali ad alta resistenza, 6,5 mm

    o rivetti strutturali a strappo, 6,5 mm

    o rivetti svasati, 4,8 mm, corti
    Informational PurposesAn informational icon, calling your attention
    Nota
    La posizione di installazione di alcuni rivetti è decentrata rispetto alle posizioni di alcune saldature a punti di fabbrica.

    o rivetti svasati, 4,8 mm, lunghi

    o rivetti Flow-Form, S38

    o bulloni
    • C = 10 mm
    • D = 9 mm

    Dado

  10. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  11. Installare il/i nuovo/i componente/i.
    Serrare i bulloni a 22 Nm.
  12. Rimuovere/installare Supporto sottotelaio anteriore.
  13. Installare Traversa cruscotto.
  14. Installare il Parte esterna parafango.

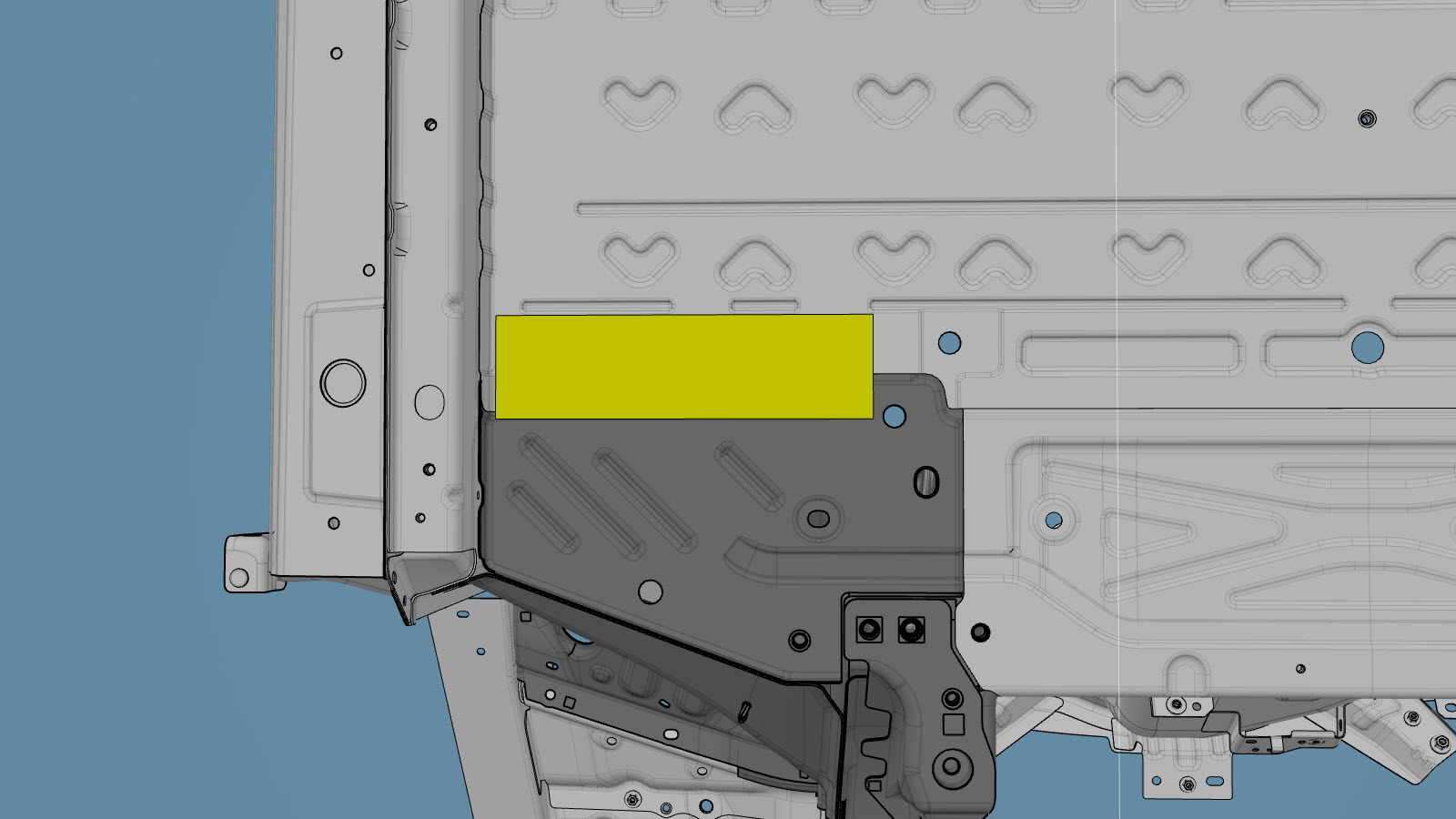

  15. Installare il nastro butilico come mostrato.
  16. Eseguire le eventuali operazioni post-riparazione necessarie.
