Supporto sottotelaio anteriore

Codice modifica: 10101010002, 10101009802 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

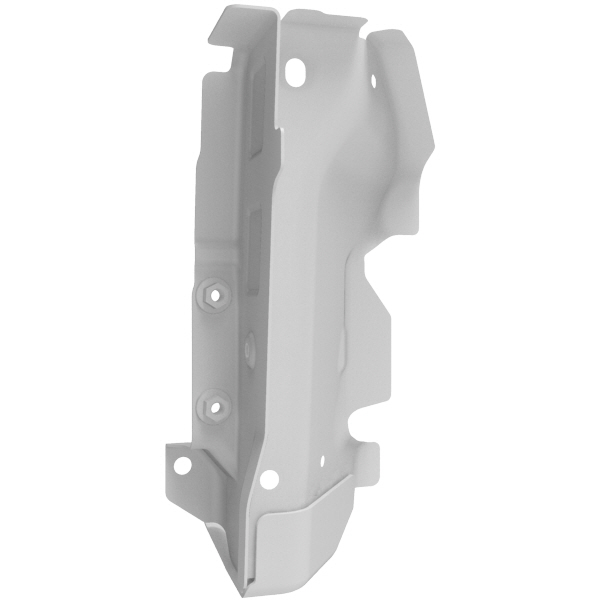

1	MY ASY-FR SUBFRAME SUPPORT SVC E-COAT (supporto sottotelaio anteriore)
19	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
2	Bullone , M8 x 1,25 x 16 PAN FLANGE HEAD 6-LOBE DRIVE2	Numero parte Tesla 1008833-01-A.
2	Dado , ,M8-1,25,HF,Steel[10],ZnAl,BLACK	Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Subframe Assembly - Front (Dual Motor) (Remove and Install).
Rimuovere Fascia - Front (Remove and Install).
Rimuovere Fender Assembly - Front - LH (Remove and Install).
Rimuovere Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
Rimuovere Staffa interna paraurti anteriore.

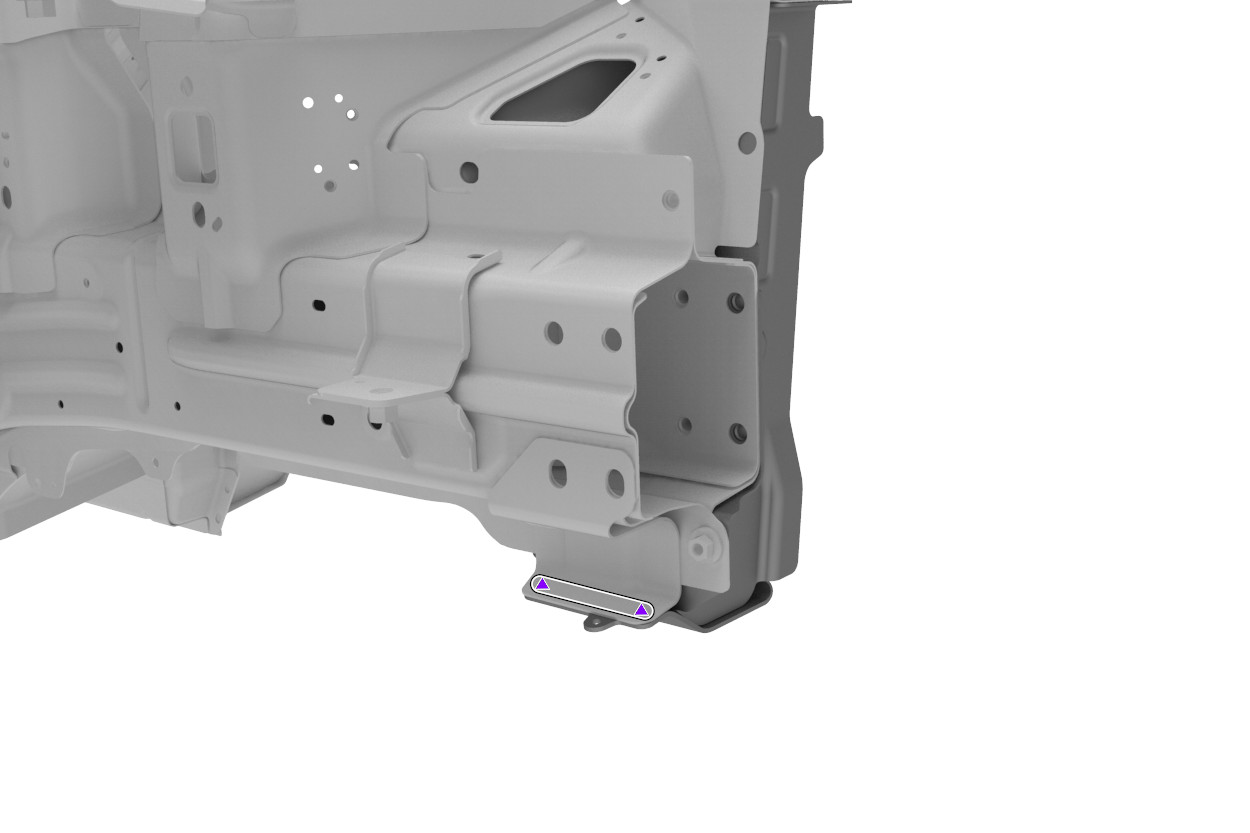

Rimuovere il componente originale.
- o saldature a punti di fabbrica
Rimuovere il componente originale.
- o saldature a punti di fabbrica

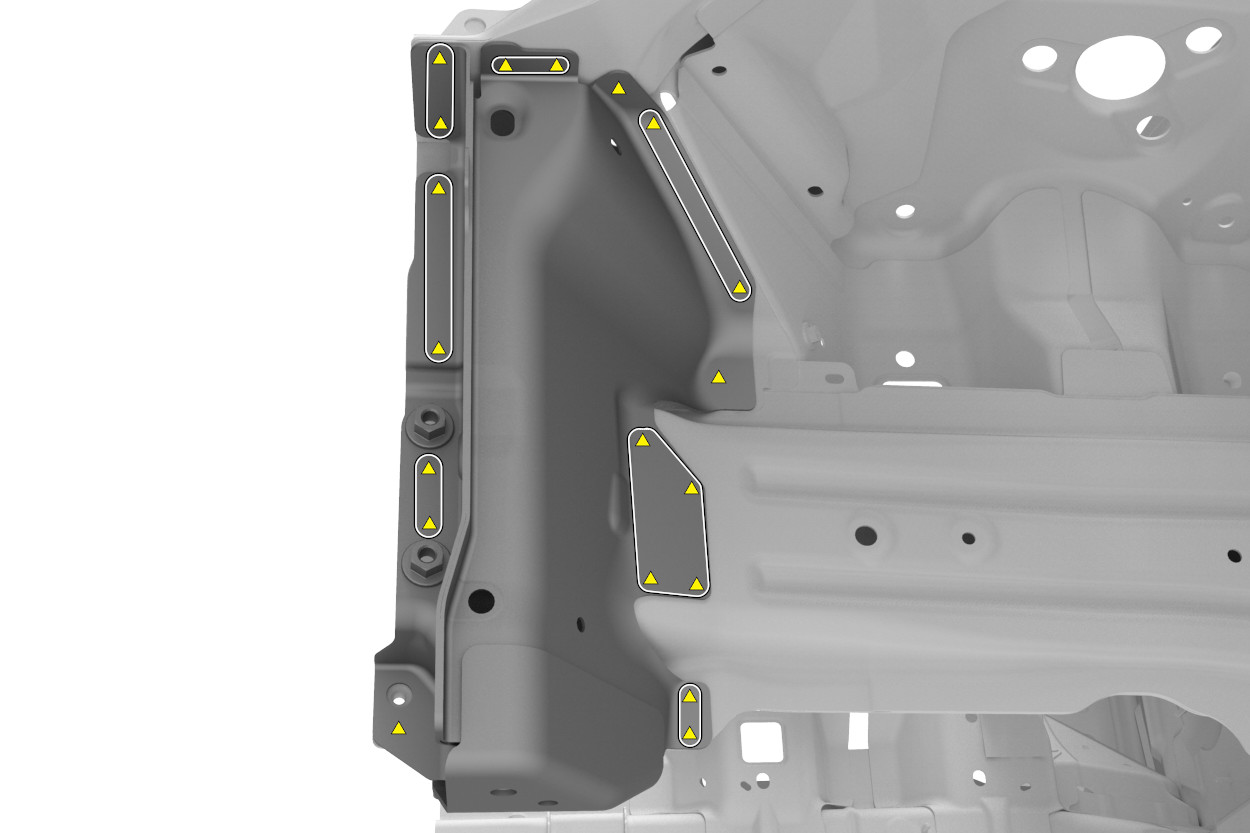

Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o bulloni
- o saldature a punti di installazione
Predisporre l'installazione.
- o saldature a punti di installazione
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.
Serrare i bulloni a 22 Nm.
Eseguire una saldatura a punti di tipo a resistenza.
- o saldature a punti di installazione
Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
Installare Staffa interna paraurti anteriore.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Front Upper Control Arm (FUCA) Mount - LH (Remove and Replace).
Installare il Fender Assembly - Front - LH (Remove and Install).
Installare il Fascia - Front (Remove and Install).
Installare il Subframe Assembly - Front (Dual Motor) (Remove and Install).
