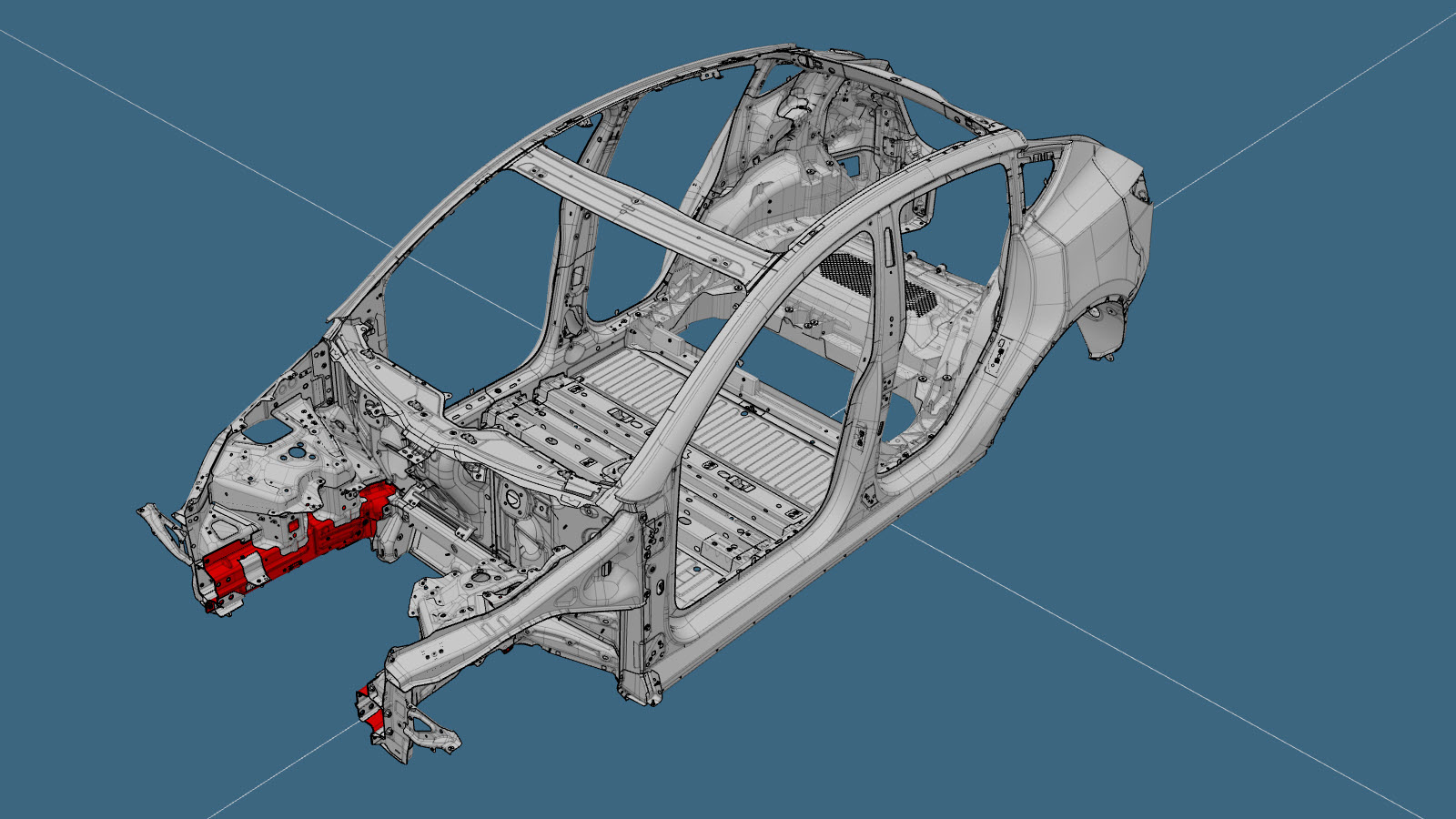

Parte interna guida telaio anteriore (sezione grande)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
2	M3 FR RAIL INR REINF PLATE CUT ECOAT (parte interna guida telaio anteriore)

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere il supporto torretta ammortizzatore (anteriore).
Rimuovere il supporto torretta ammortizzatore (posteriore).
Rimuovere il rinforzo interno guida anteriore (completo).
Tagliare il componente originale nelle posizioni indicate.
Linea di taglio

Linea/punto di riferimento
- A = 75 mm
Tagliare la nuova parte interna guida telaio anteriore come indicato di seguito per ottenere il nuovo componente.
Linea di taglio

Linea/punto di riferimento
- B = 75 mm

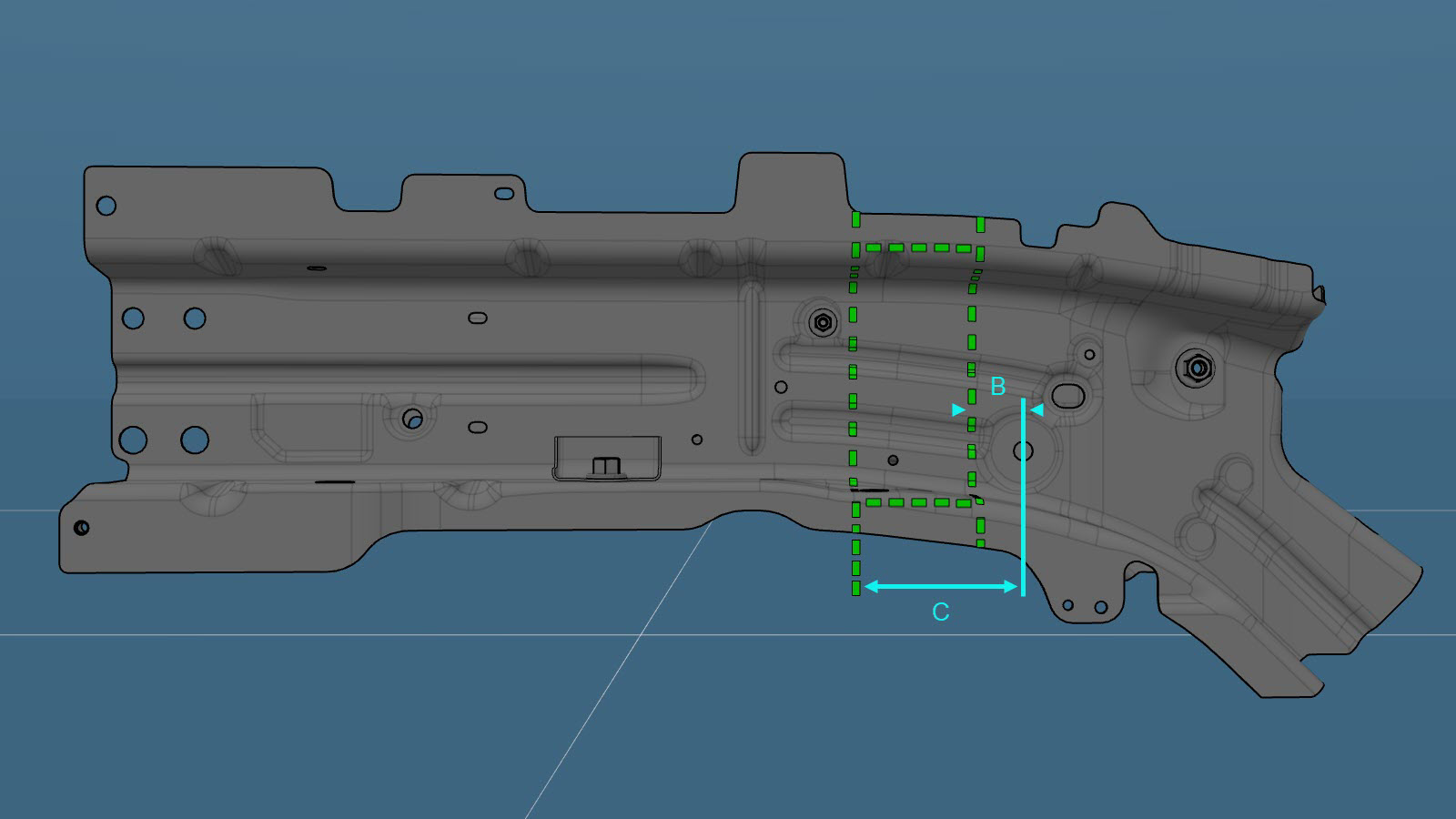

Tagliare la nuova parte esterna guida telaio anteriore come indicato di seguito per creare una piastra di rinforzo.
Linea di taglio

Linea/punto di riferimento
- C = 35 mm
- D = 115 mm
Nota

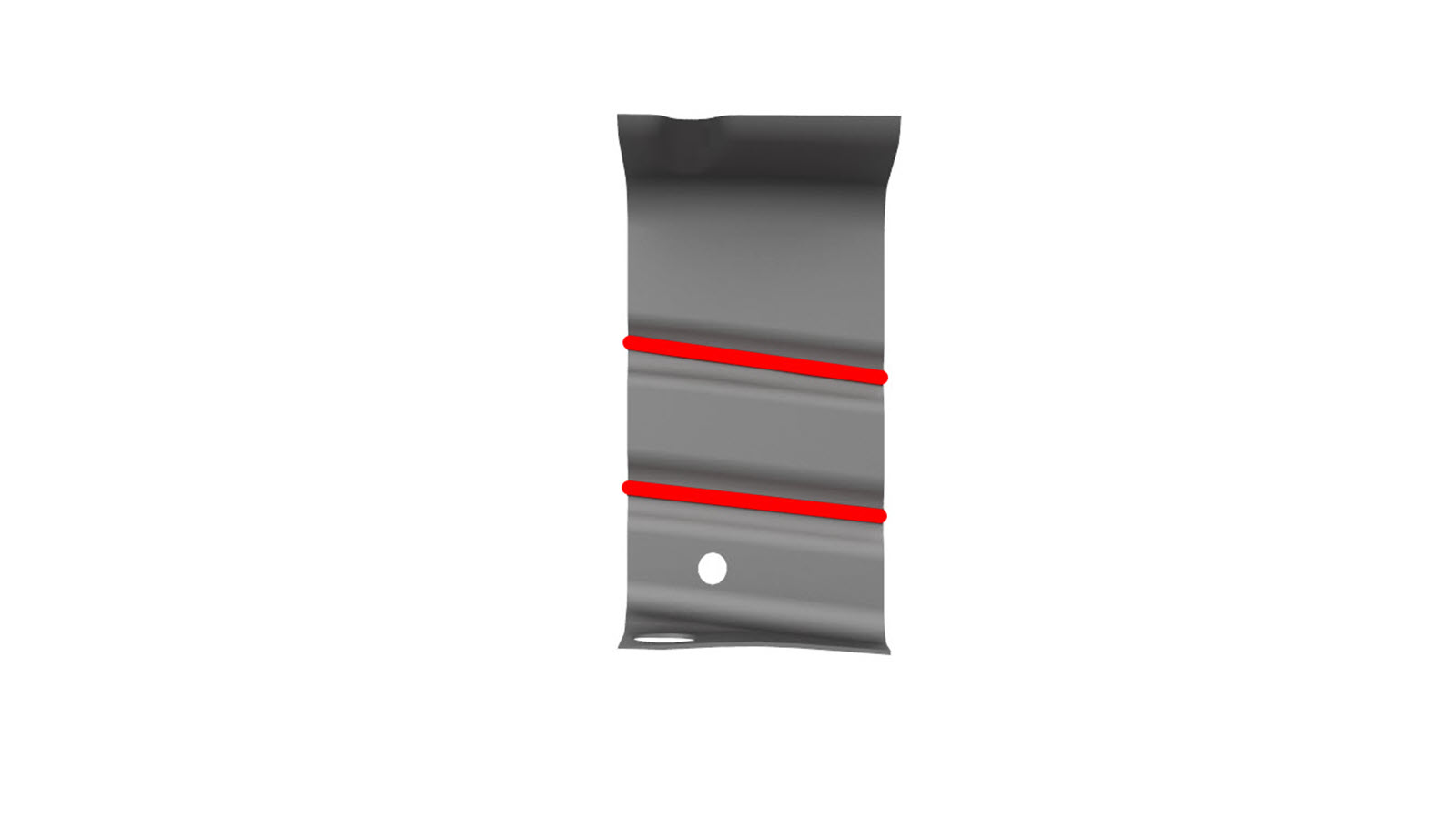

Tagliare la porzione inferiore della piastra di rinforzo in corrispondenza di un angolo per liberare il rinforzo parte interna guida anteriore (completo).

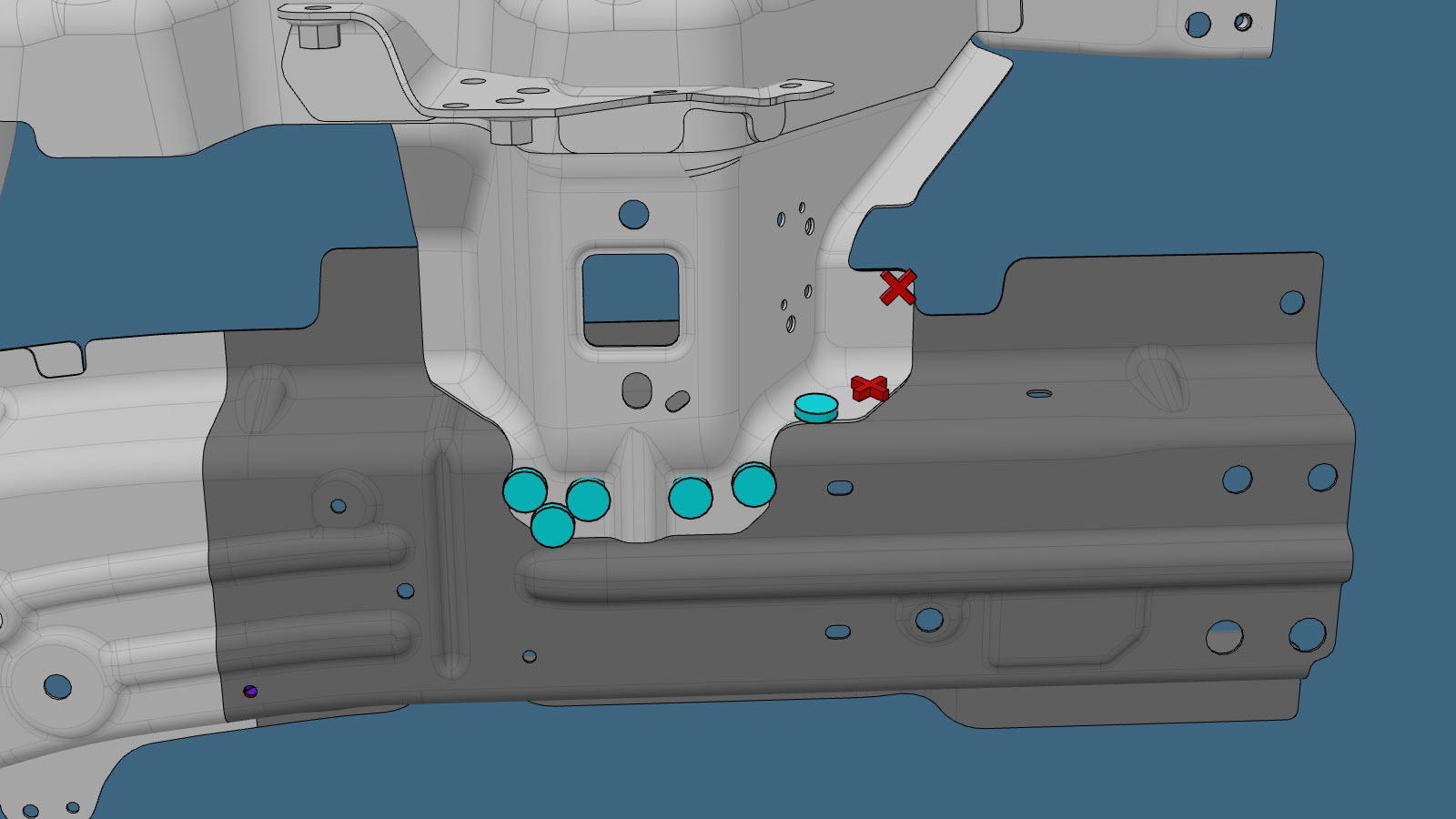

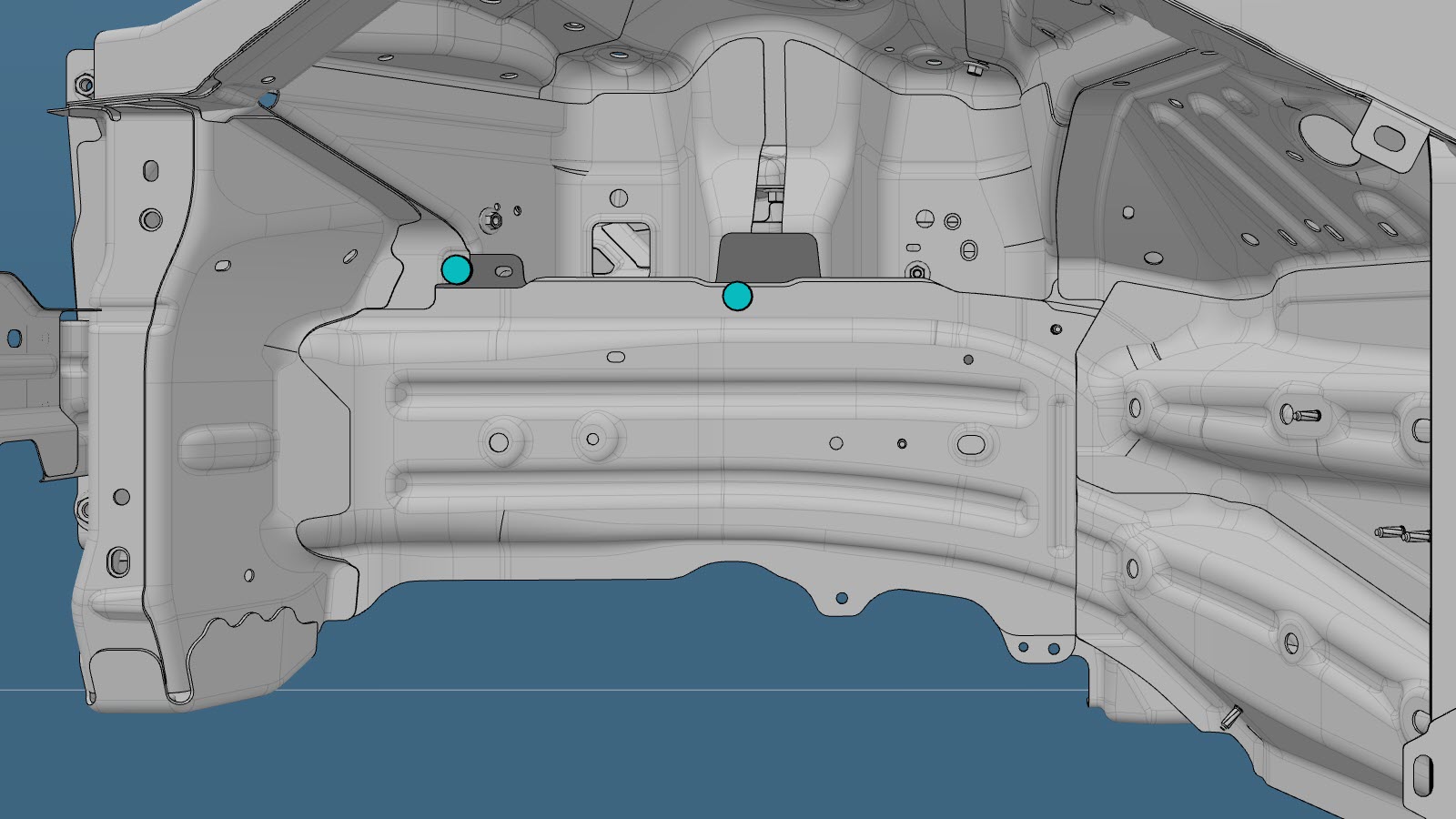

Predisporre l'installazione.

o saldature a punti di installazione

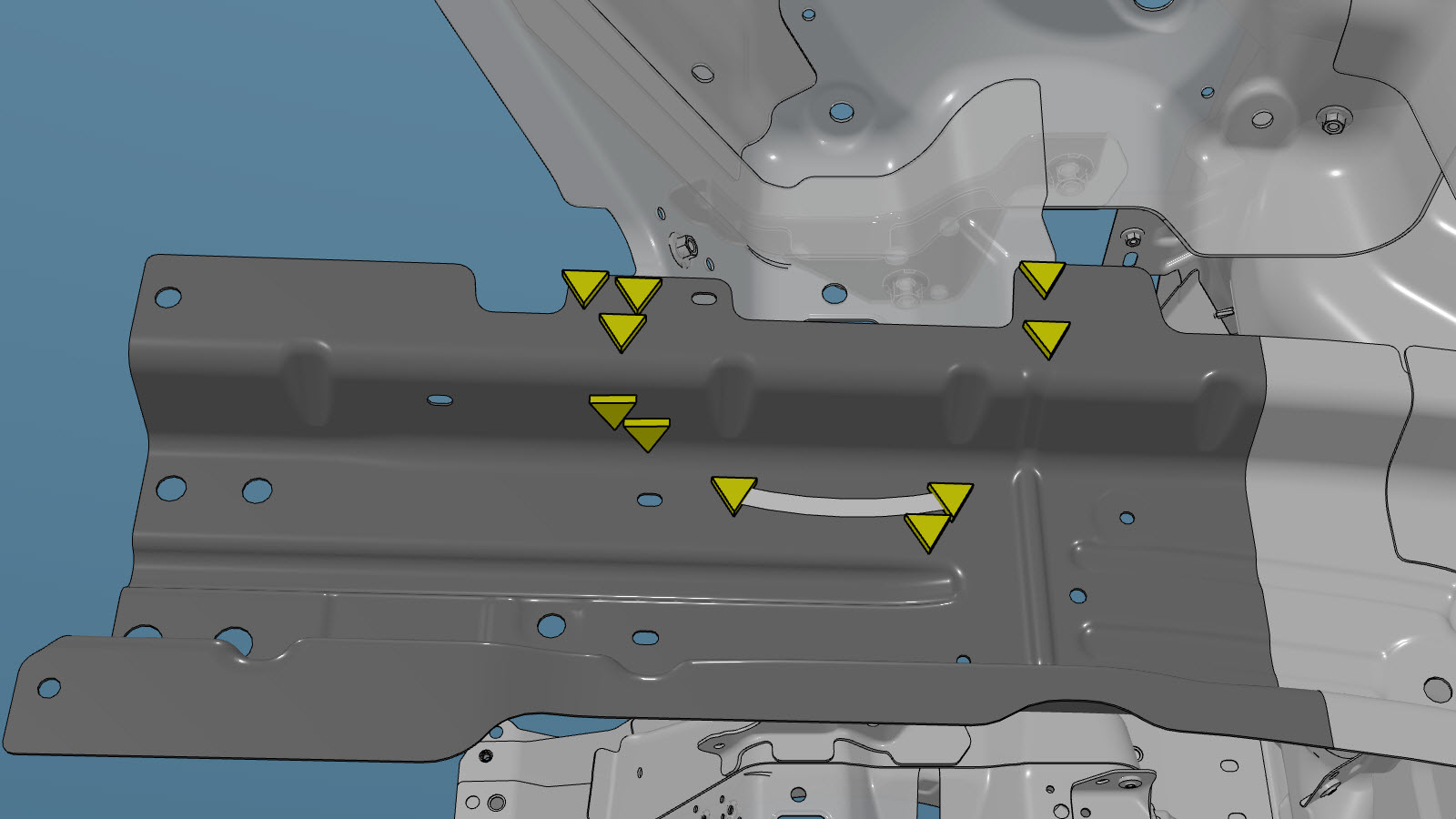

Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.

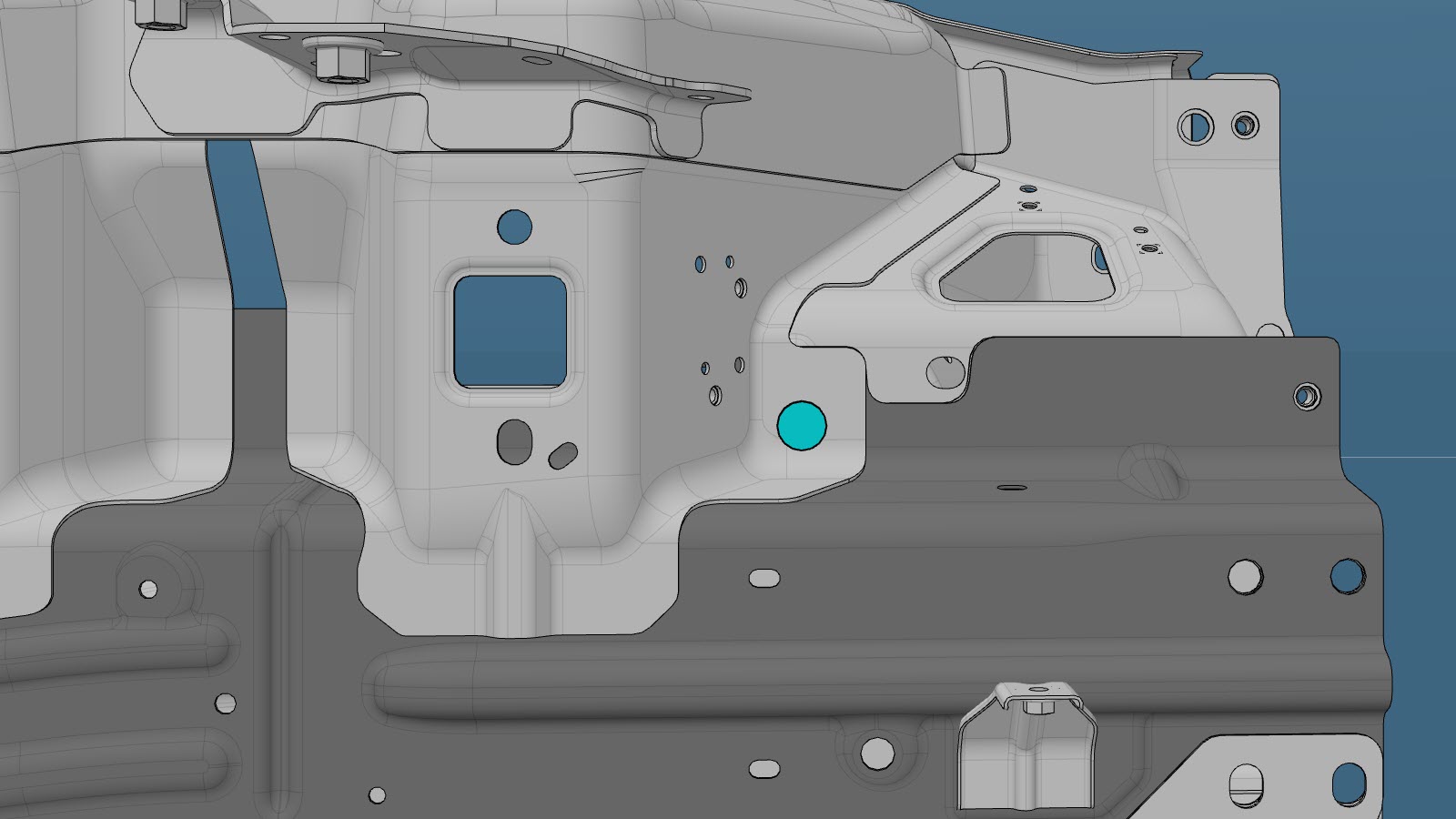

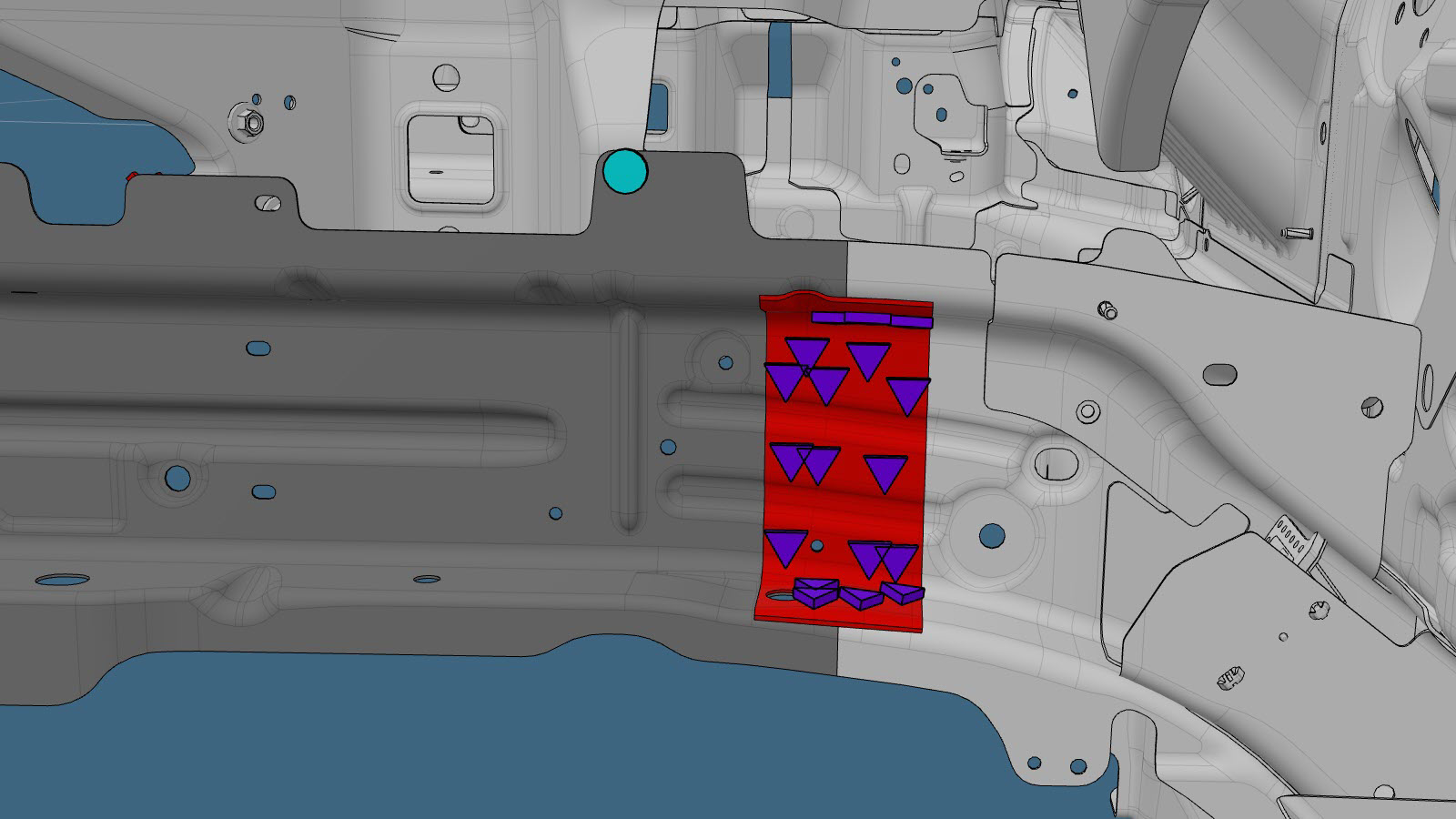

Eseguire una saldatura a punti di tipo a resistenza.

Avvertenza
La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.

Avvertenza
Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
Installare il rinforzo interno guida anteriore (completo).
Installare il supporto torretta ammortizzatore (posteriore).
Installare il supporto torretta ammortizzatore (anteriore).
Installare la staffa vano bagagli anteriore.
Installare il supporto sottotelaio anteriore (interno).
Eseguire le eventuali operazioni post-riparazione necessarie.
