Staffa vano bagagli anteriore
Codice modifica:
10101024602
10101024702
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

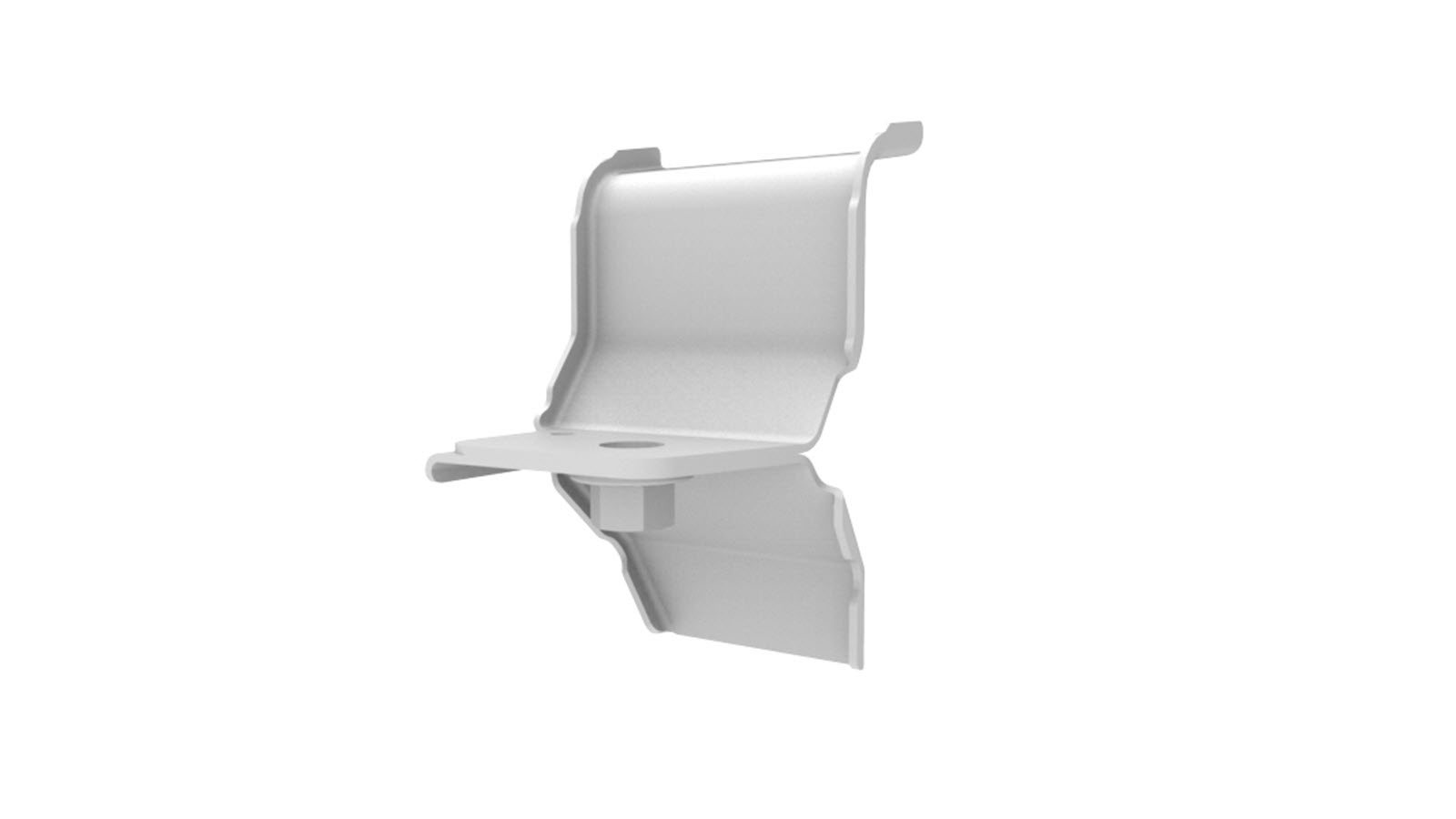

| 1 | MY ASY – FRUNK BRKT SVC E-COATED (staffa vano bagagli anteriore) | |
| 2 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 5 | Rivetto strutturale a strappo, 6,5 mm |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-

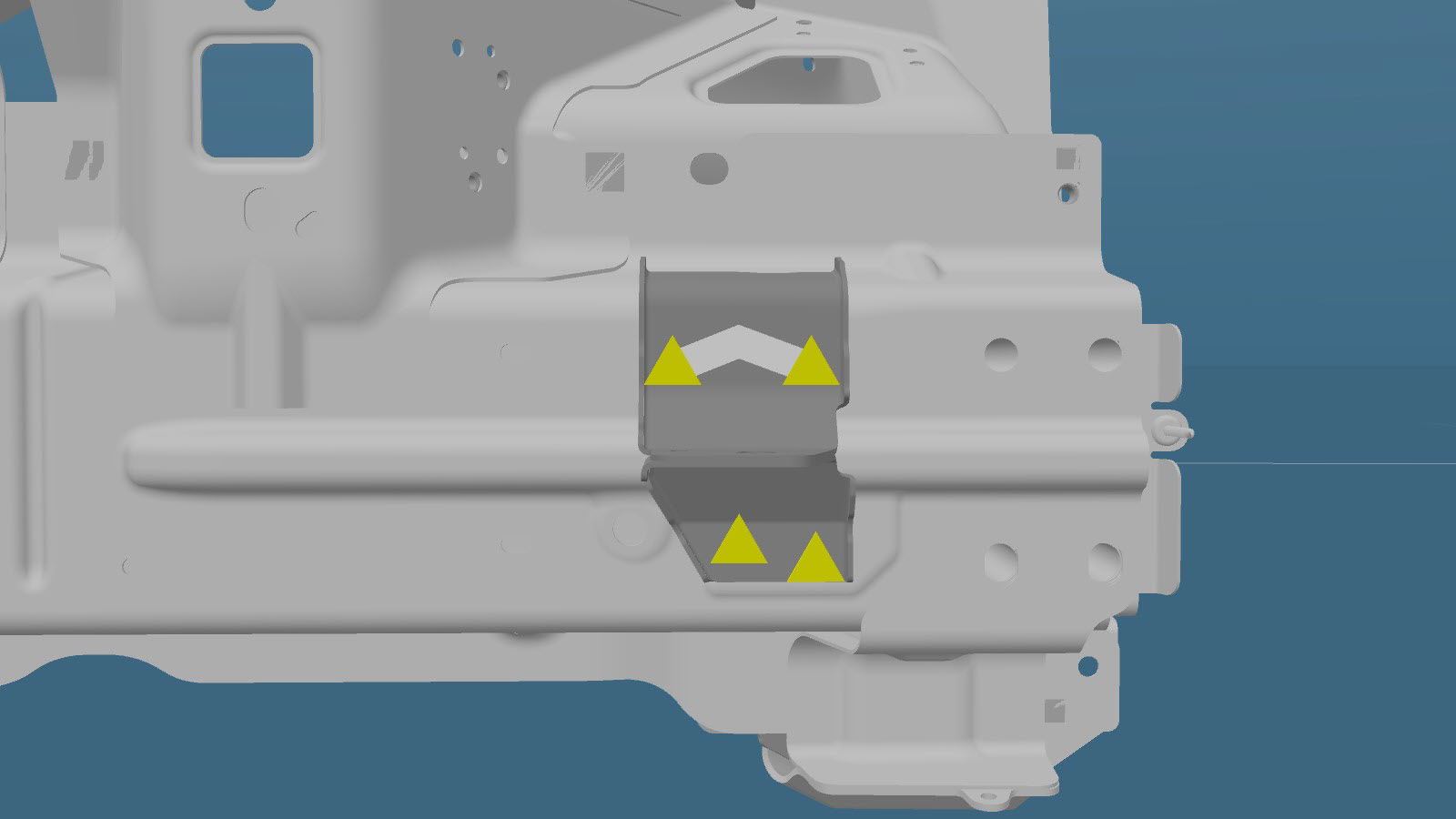

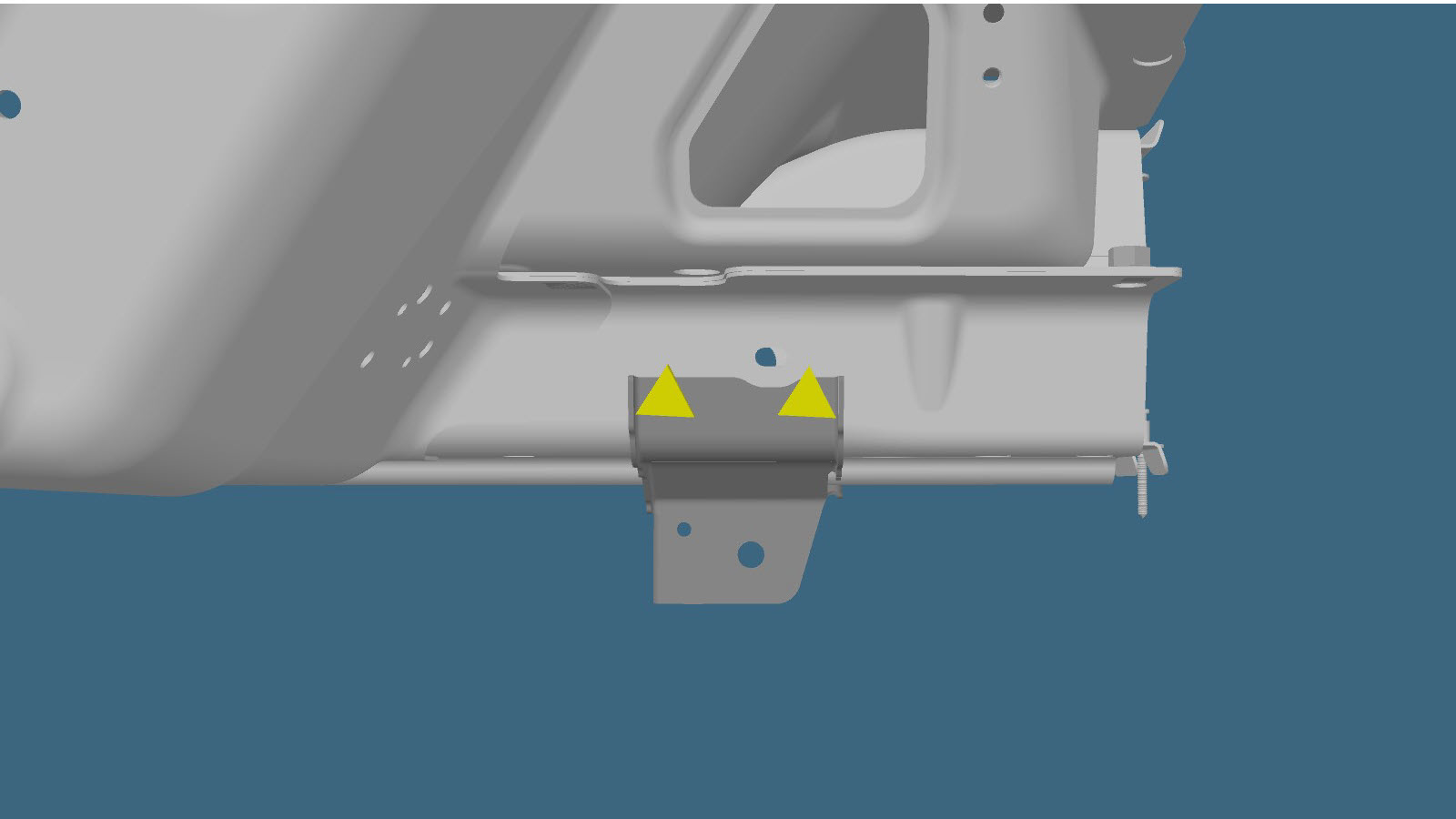

Rimuovere il componente originale.
o saldature a punti di fabbrica
-
Predisporre l'installazione.

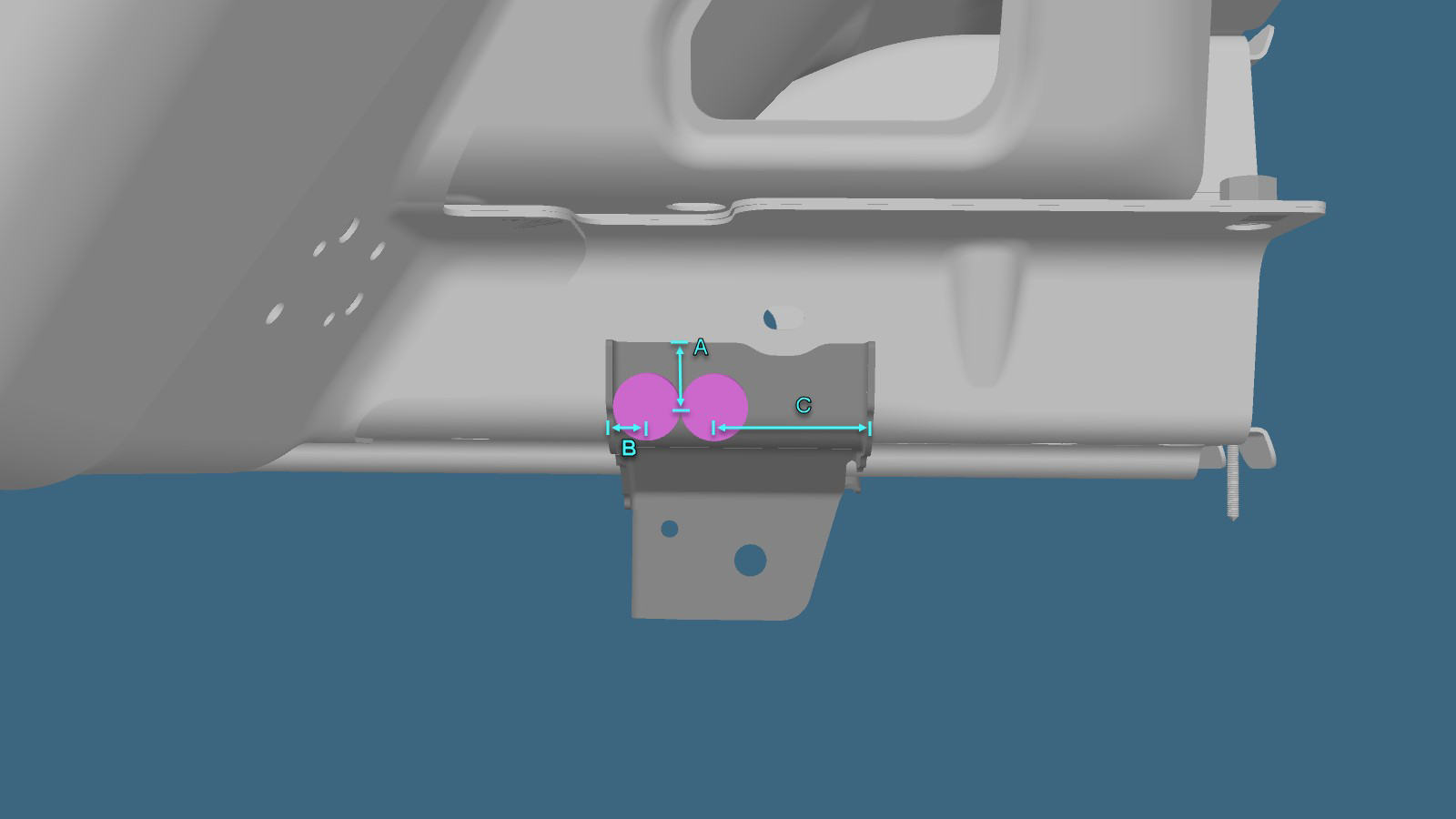

o rivetti strutturali ad alta resistenza, 6,5 mm
- A = 19 mm
- B = 11 mm
- C = 32 mm

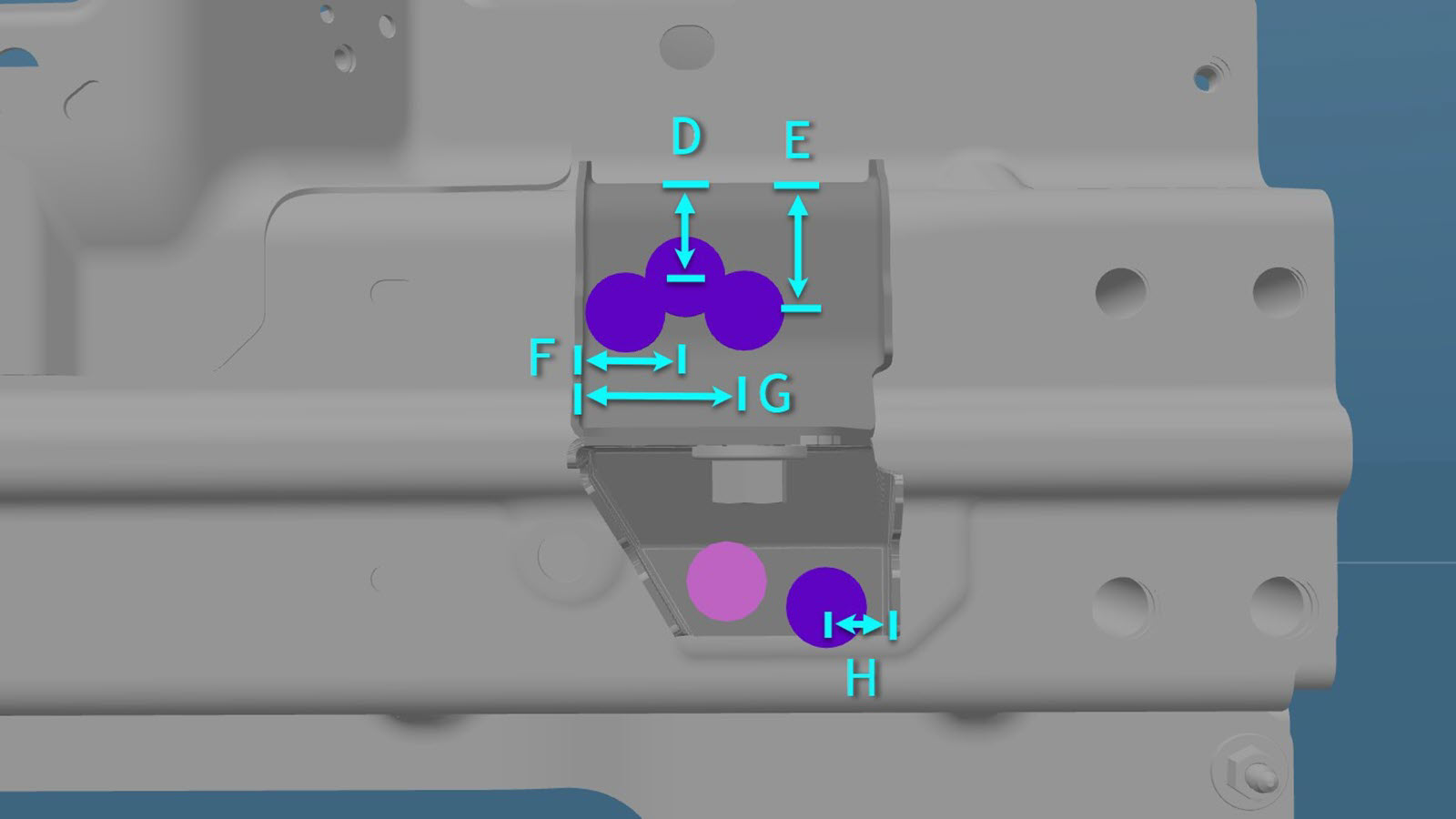

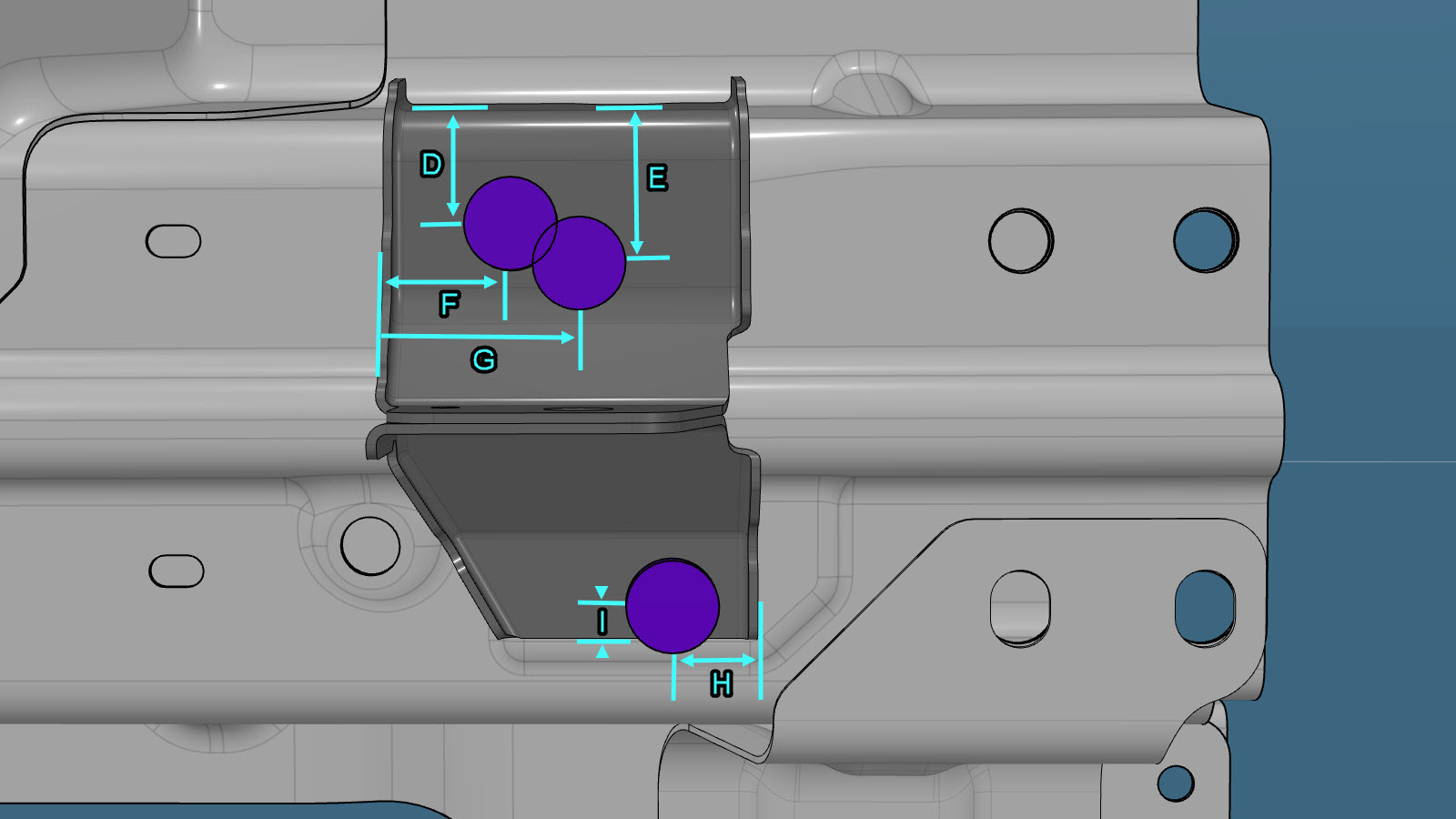

o rivetti strutturali a strappo, 6,5 mm
- D = 27 mm
- E = 34 mm
- F = 26 mm
- G = 40 mm
- H = 20 mm
- I = 7 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
- Eseguire le eventuali operazioni post-riparazione necessarie.
