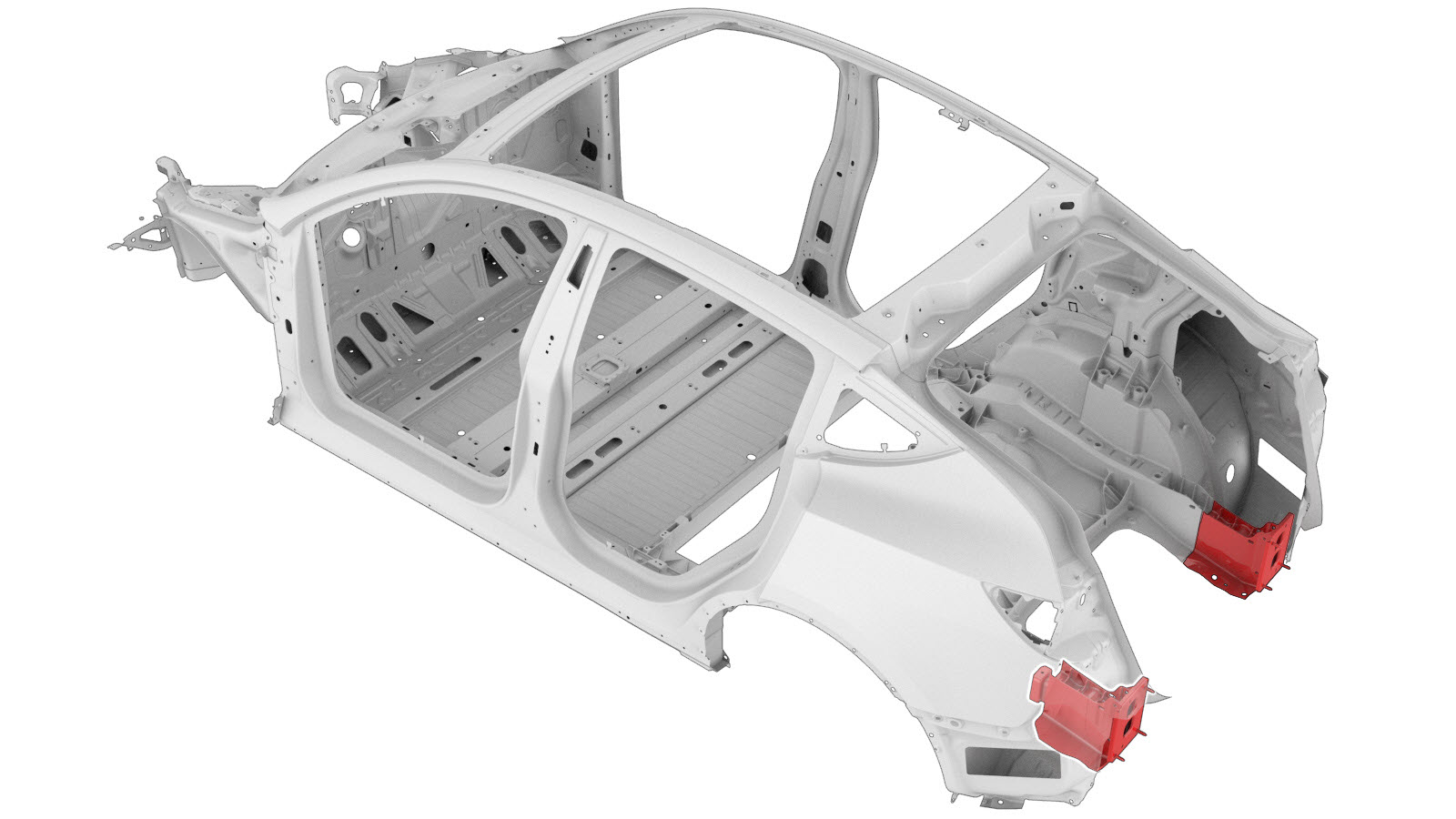

Guida posteriore (pressofusa)

Codice modifica: 10102100702, 10102100602 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo. Per ulteriori informazioni fare riferimento a Linee guida per la riparazione del sottoscocca posteriore pressofuso (monopezzo).
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note

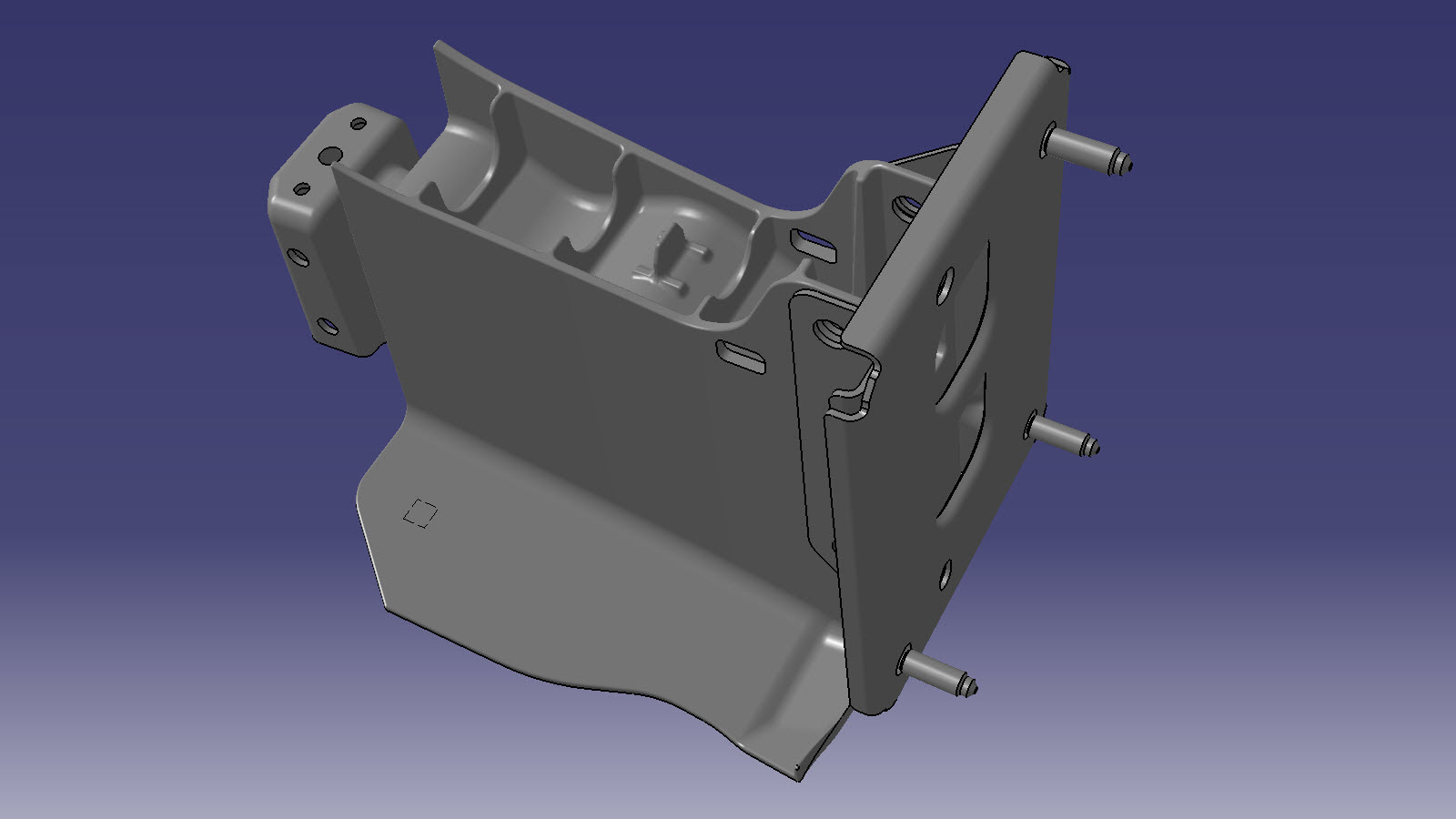

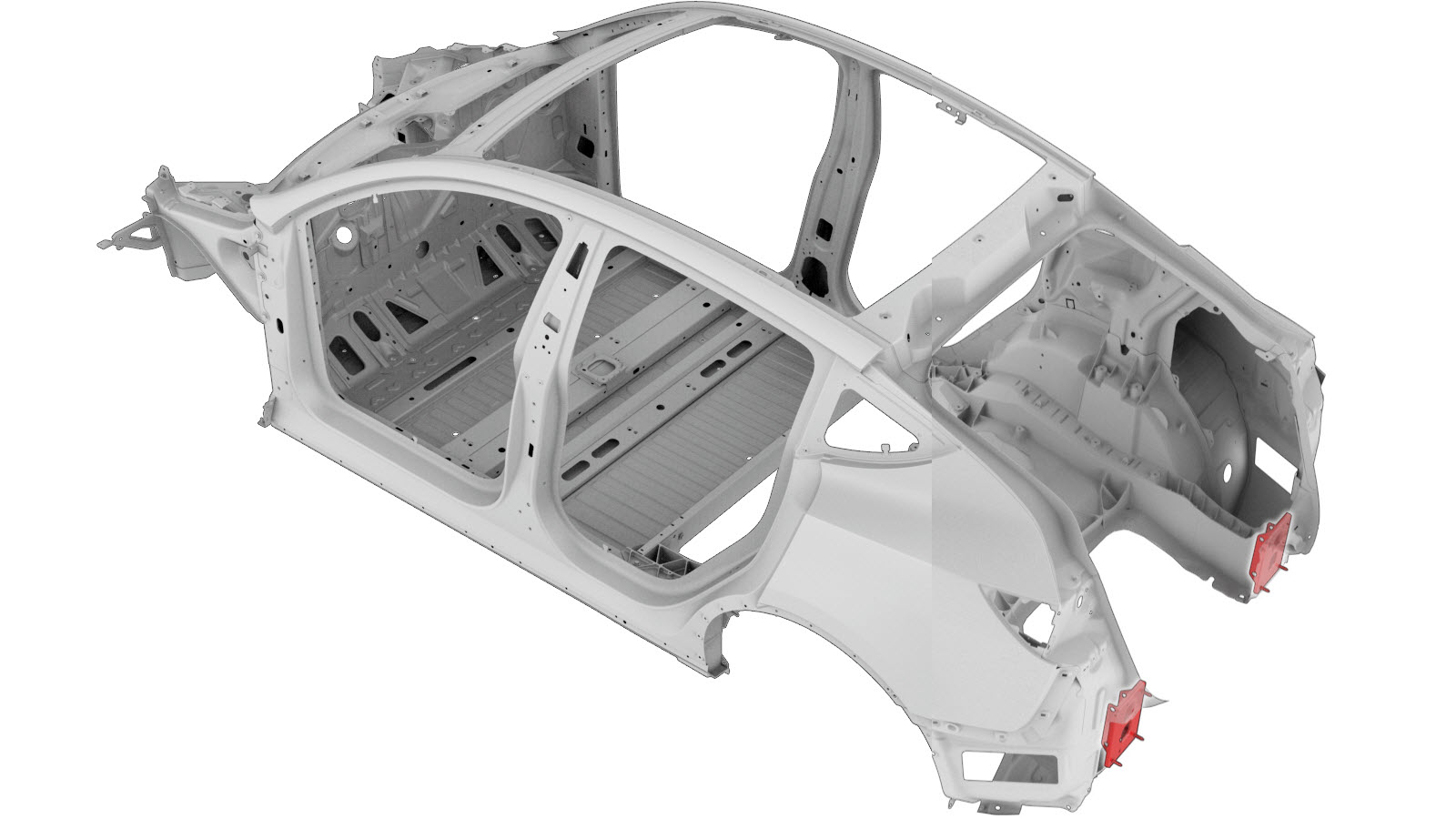

1	CASTING REAR RAIL SERVICE ASSEMBLY (guida posteriore - pressofusa)

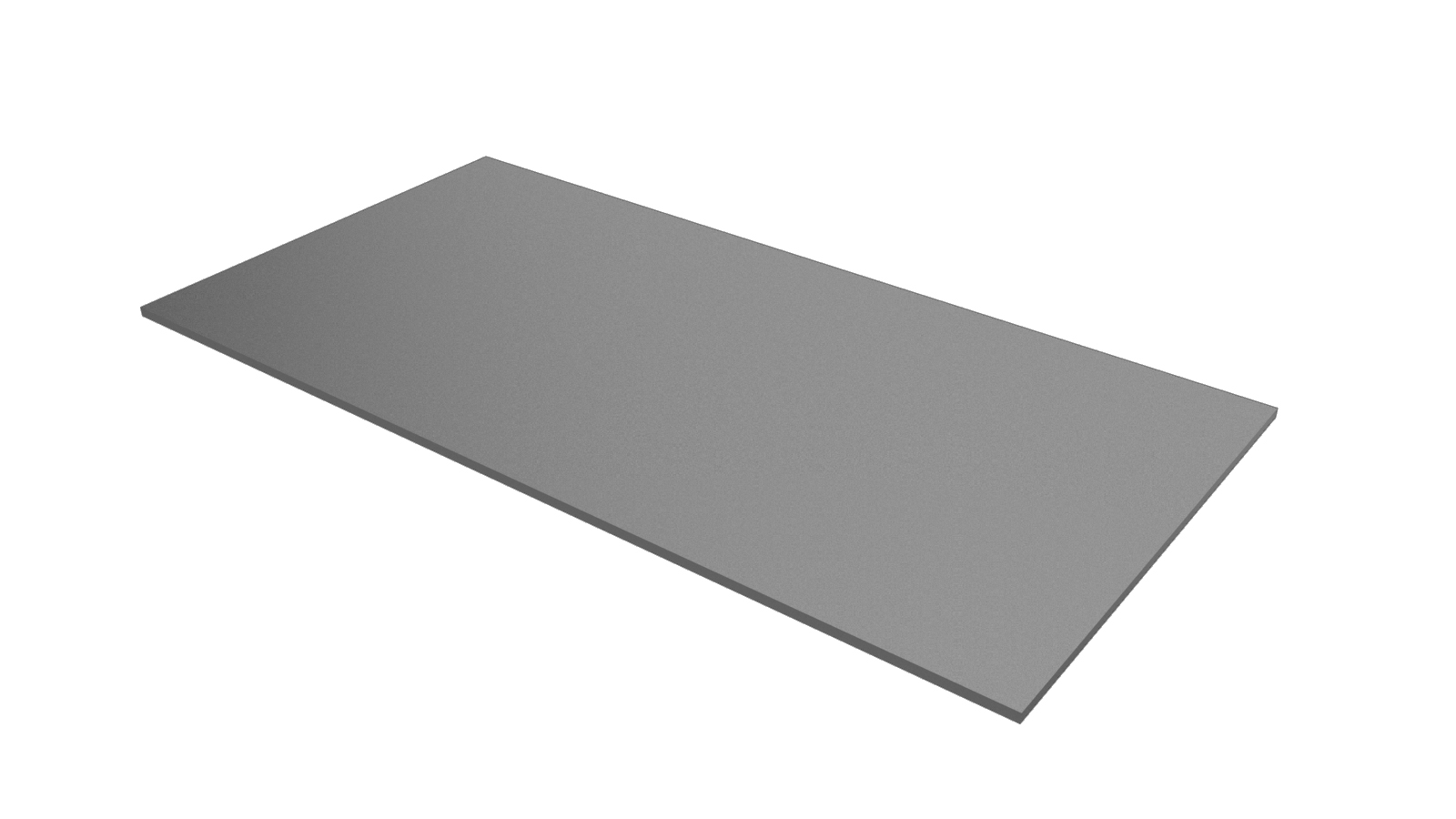

1	BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica)	Numero parte Tesla 1004969-00-A.
5	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
4	Bullone, testa Torx , M8X22,STL[10,9],PC	Numero parte Tesla 1056534-00-C.
4	Dado , HEX,FLGS,M8-1,25X18,2[8]-TBD	Numero parte Tesla 1014348-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Insulator - Wheelhouse - LH (Remove and Replace).
Rimuovere Wheelhouse Insulator - Rear - RH (Remove and Replace).
Rimuovere Air Extractor - LH (Remove and Replace).
Solo componente DX: Rimuovere Subwoofer (Remove and Replace).
Rimuovere Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
Rimuovere Bracket - Rear Wing - LH (Remove and Replace).
Rimuovere Front Carpet - Rear Trunk (Remove and Replace).
Rimuovere Bracket - Taillight - LH (Remove and Replace).
Rimuovere Seal - Trunk (Remove and Replace).
Rimuovere Panel Assembly - Rear (Remove and Replace).
Rimuovere Panel - Aero Shield - Rear (Remove and Replace).
Rimuovere Panel - Aero Shield - Front (Non-Structural Pack) (Remove and Replace).
Rimuovere Panel - Aero Shield - Rear (Remove and Replace).
Rimuovere Panel - Aero Shield - Front (Non-Structural Pack) (Remove and Replace).
Rimuovere Diffuser - Rear Fascia (Remove and Replace).
Rimuovere Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
Rimuovere Staffa a boomerang (inferiore).

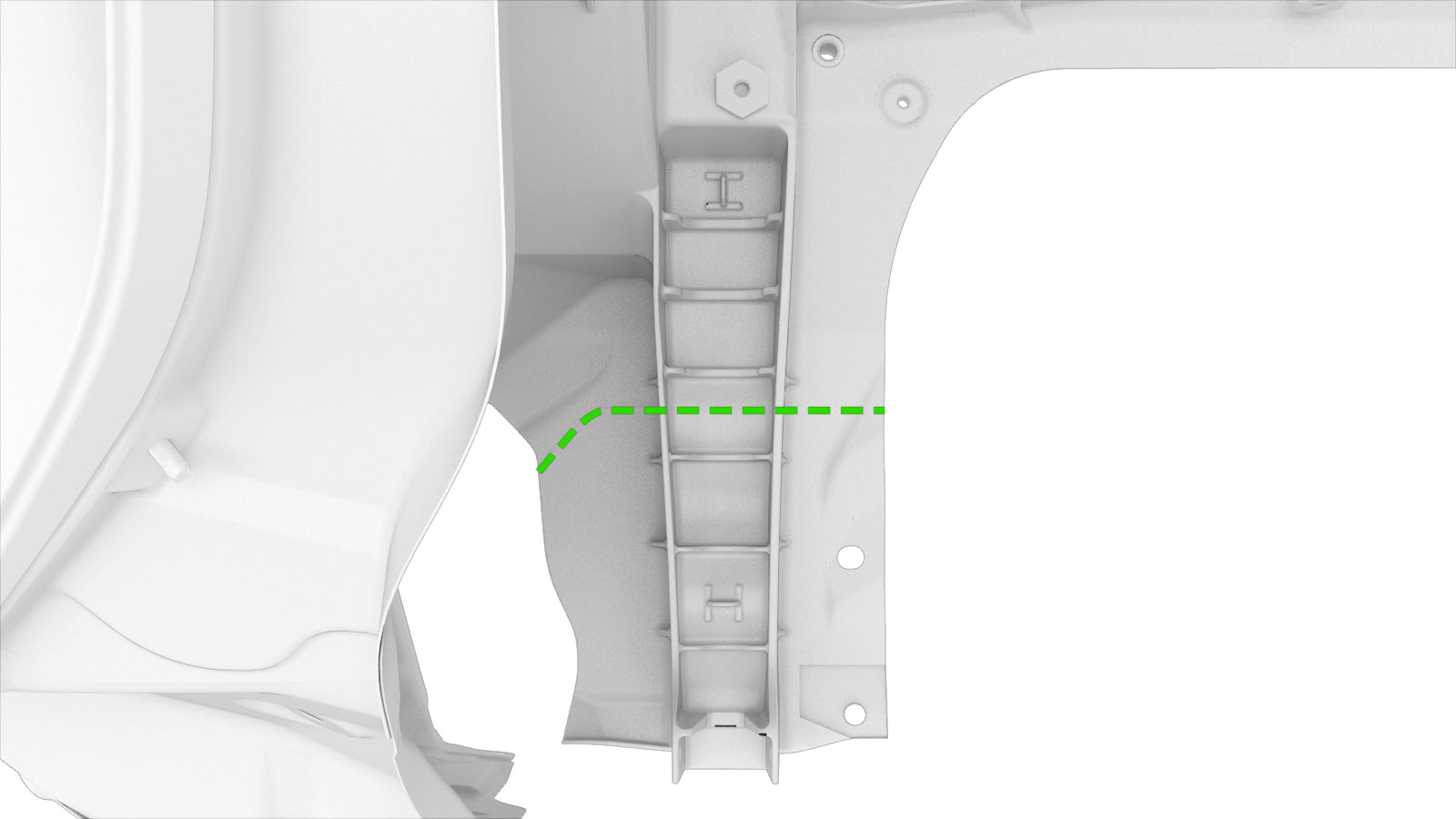

Rimuovere il componente originale.

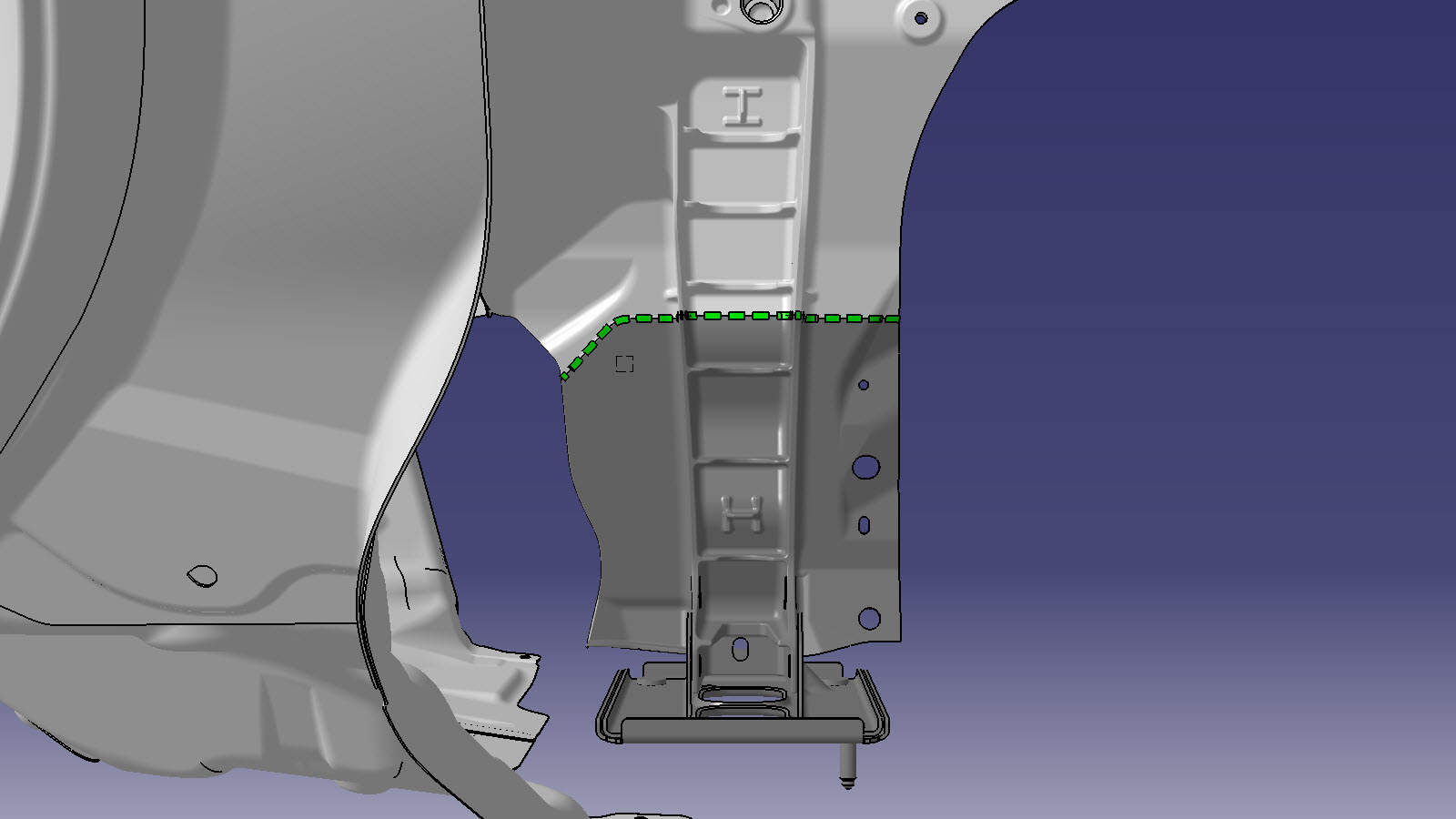

- Linea di taglio
Nota
Praticare il taglio solo sul lato posteriore della linea di taglio pressofusa nel componente originale e adattarla secondo necessità. Ridurre il più possibile gli spazi.

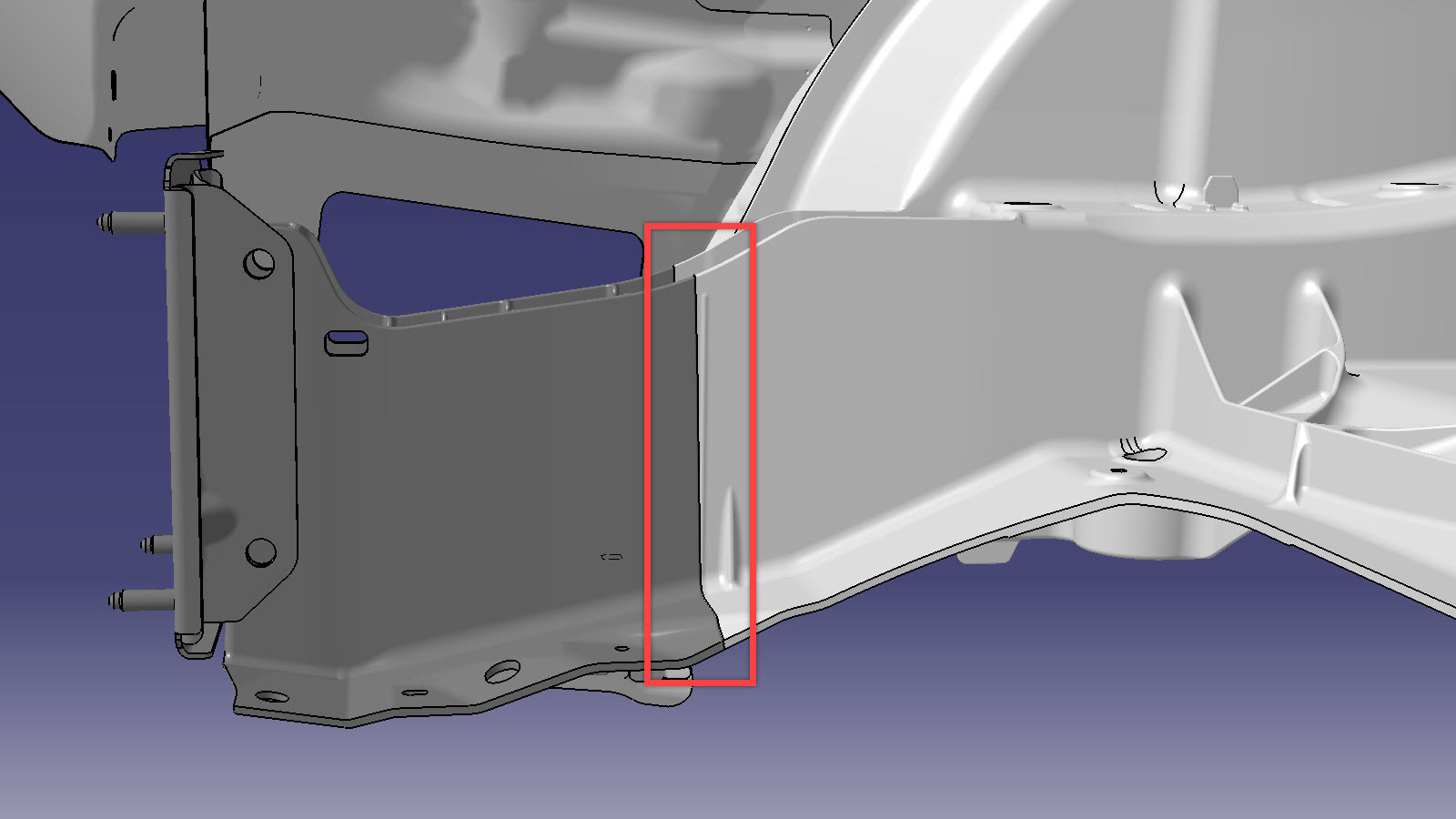

Tagliare la parte di ricambio nell'area indicata.

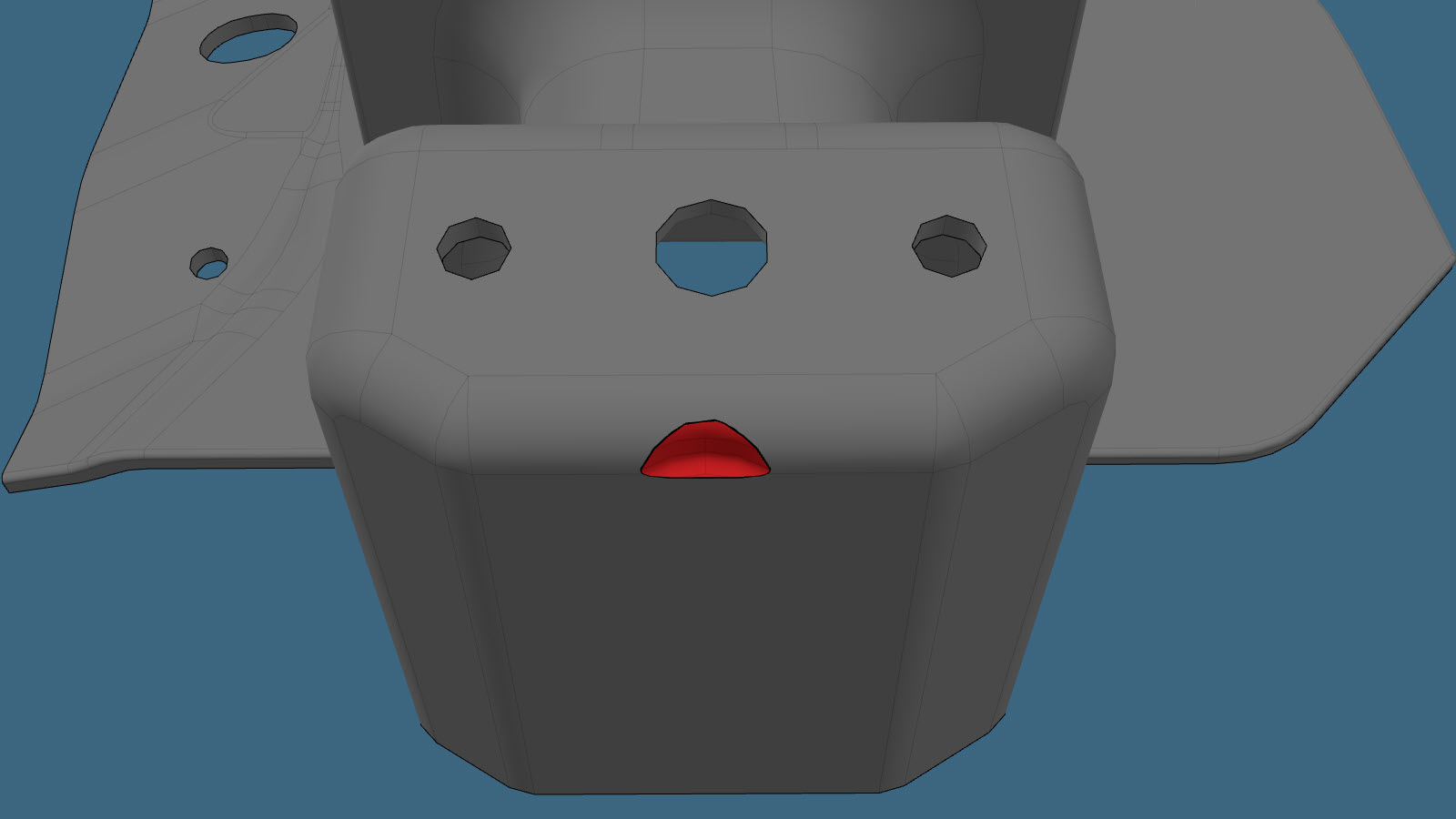

Levigare delicatamente e lisciare i bordi della parte di ricambio nell'area mostrata in rosso e tagliare secondo necessità per garantire un montaggio adeguato. Non levigare oltre il necessario e non creare uno spazio vuoto. È possibile levigare oltre l'area indicata, se necessario.
Nota
Far sì che la quantità di materiale rimossa sia quella strettamente necessaria per il montaggio adeguato della parte di ricambio, senza creare uno spazio vuoto. Se a causa di una levigatura eccessiva viene a crearsi uno spazio vuoto, contattare Tesla Collision Repair per assistenza.
Predisporre l'installazione.

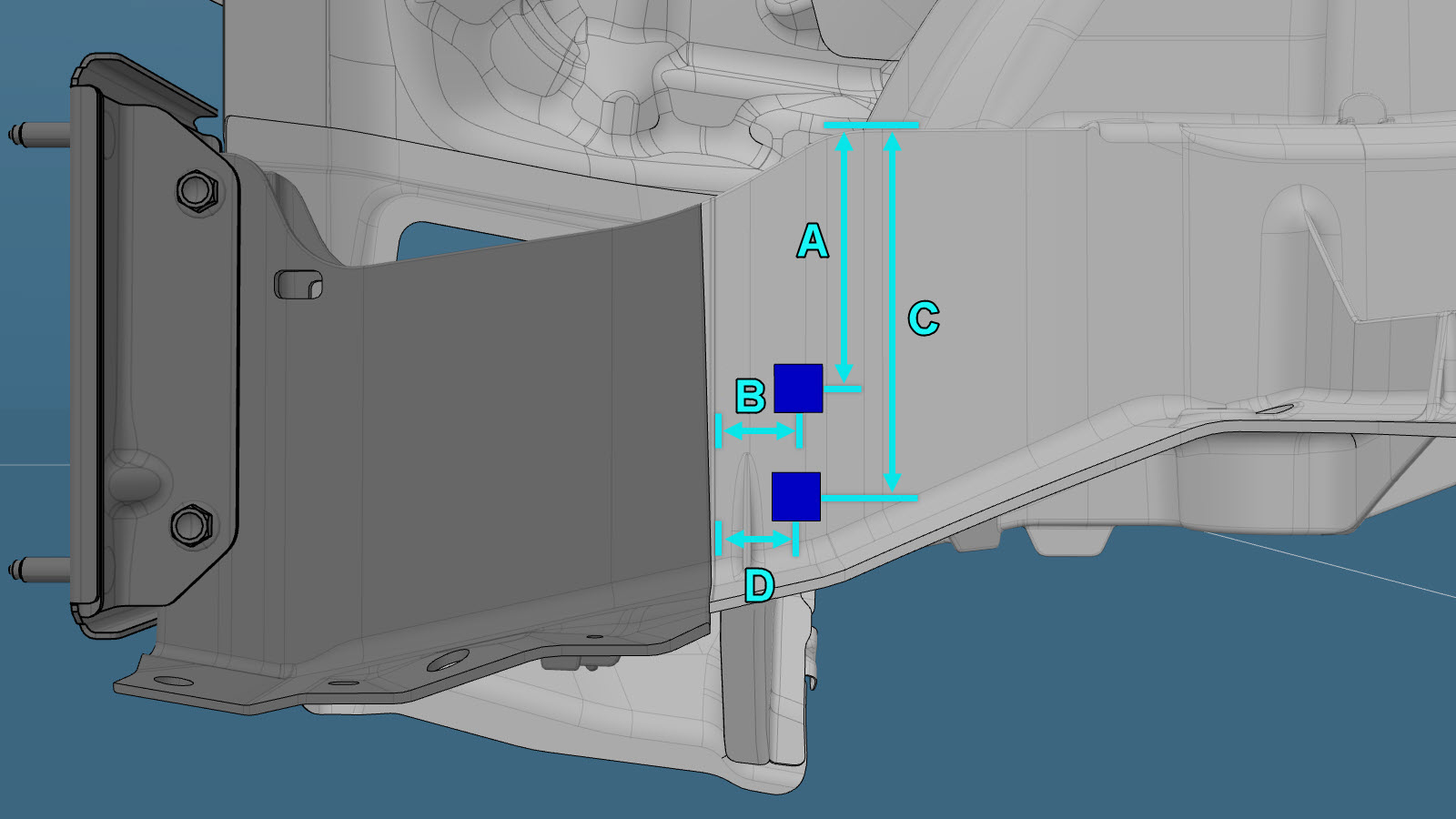

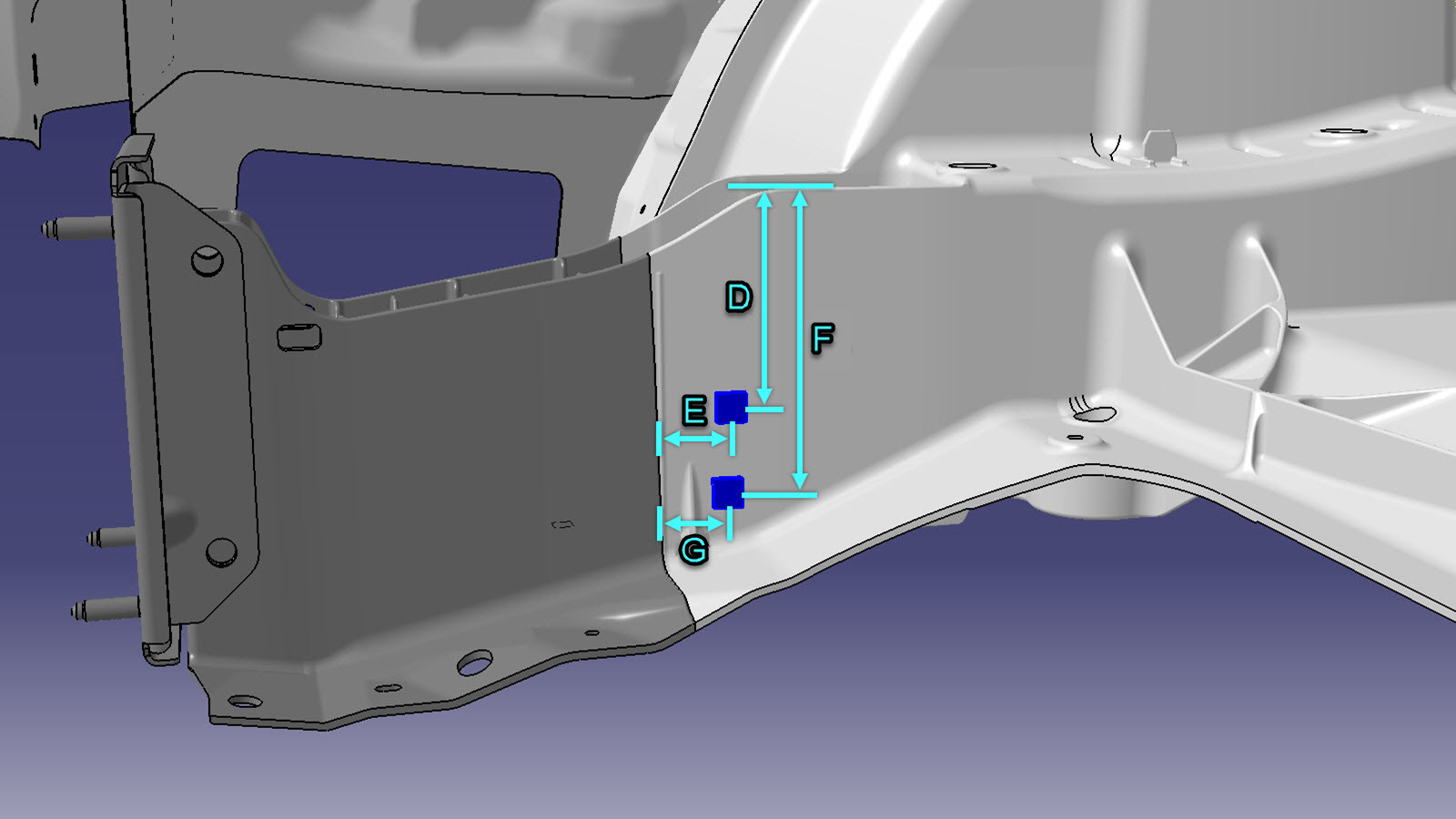

- Linea/punto di riferimento
- Bullone, testa Torx A = 109 mm B = 37 mm C = 153 mm D = 34 mm

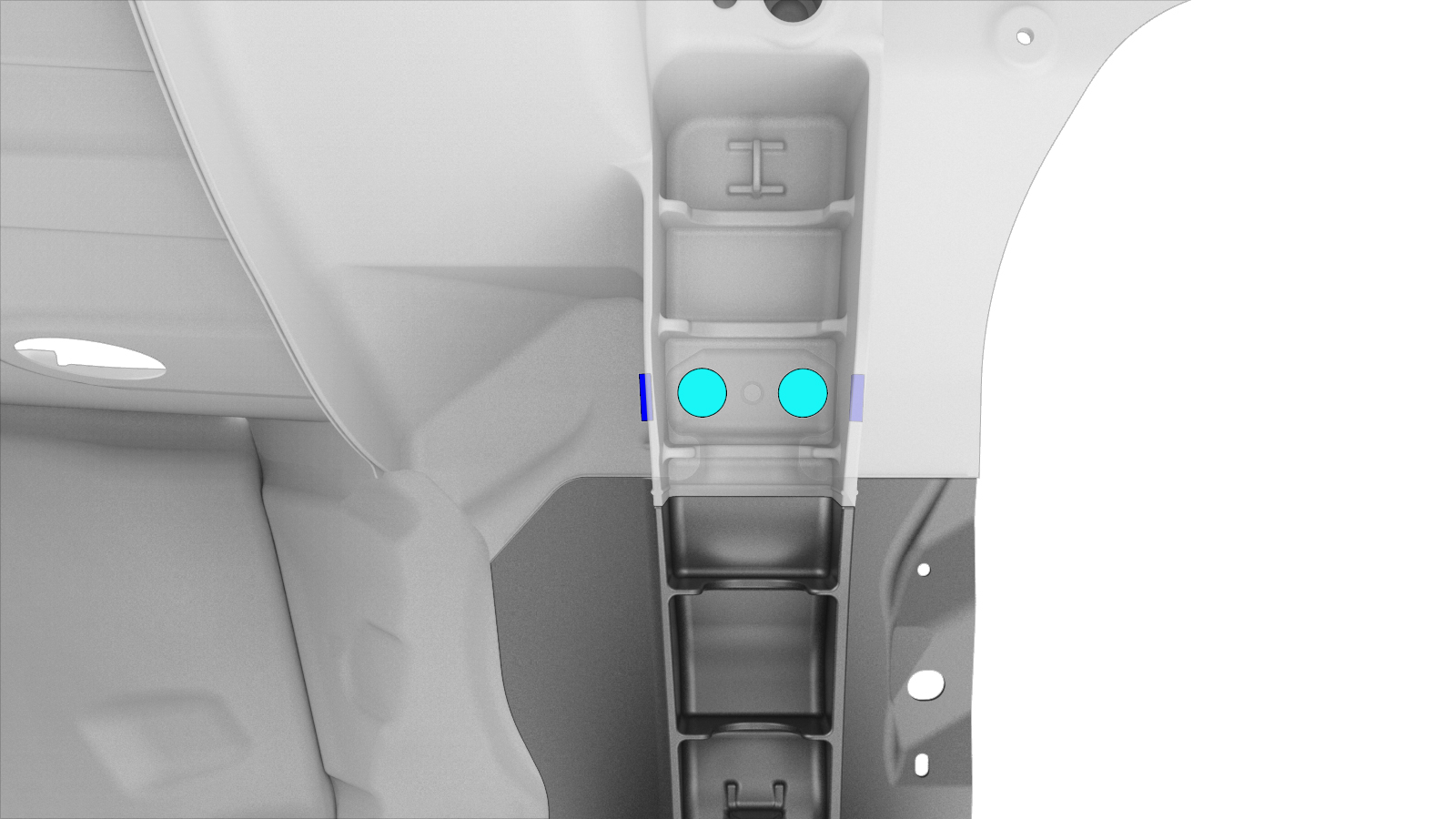

Predisporre l'installazione.
- Bullone, testa Torx
Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- Bullone, testa Torx
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.
Serrare i bulloni a 48 Nm.
Applicare sigillante per giunzioni sul giunto tra il nuovo componente e il sottoscocca pressofuso.
Prepararsi a installare i rivetti per fissare la guida posteriore alla relativa piastra terminale - Componente di ricambio pressofuso.
Nota
Posizionare 1 rivetto sul lato esterno del veicolo.

Nota
Non installare il rivetto in questa fase.

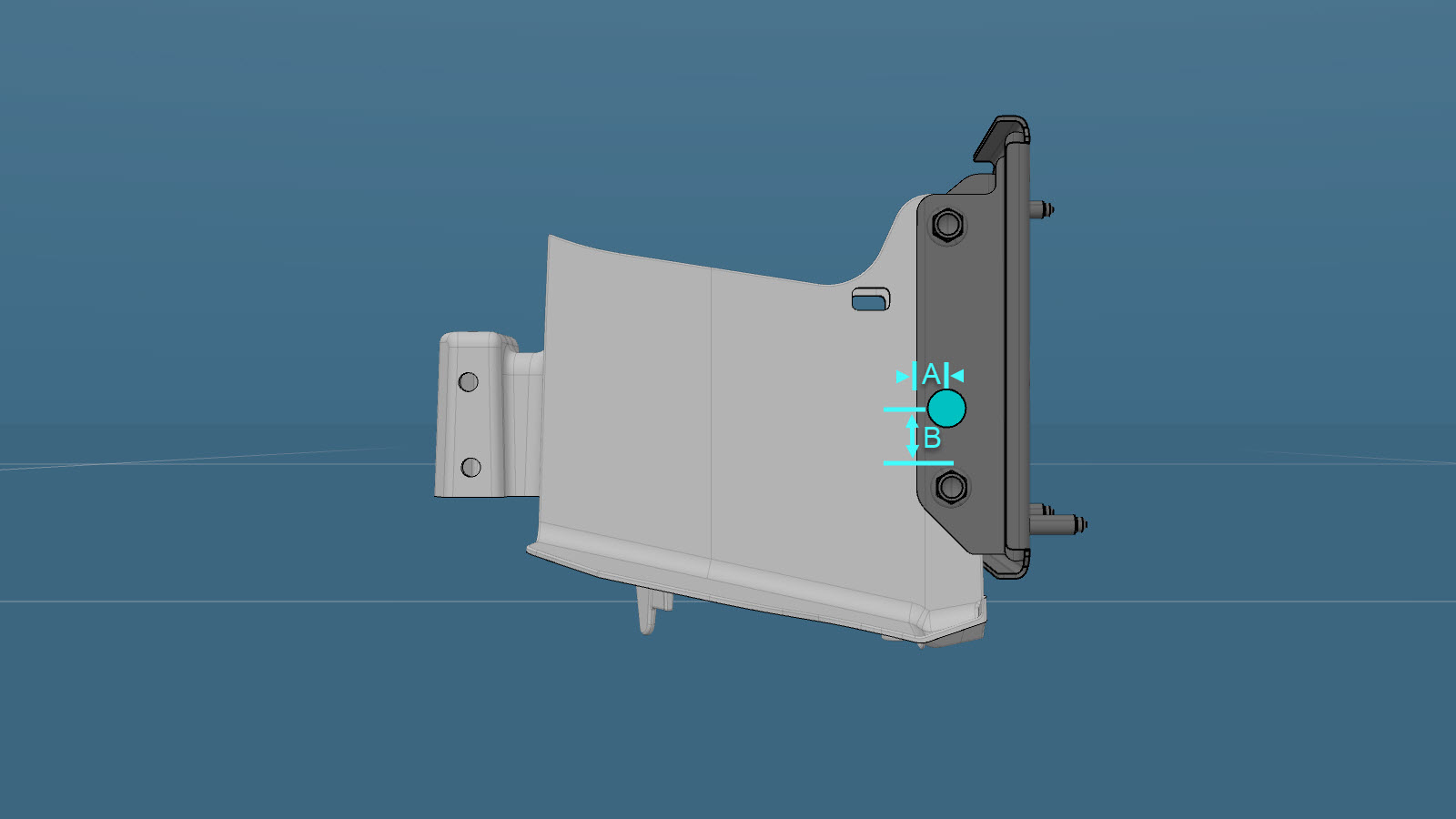

- Linea/punto di riferimento
- o rivetti strutturali ad alta resistenza, 6,5 mm E = 15 mm F = 30 mm
Prepararsi a installare i rivetti per fissare la guida posteriore alla relativa piastra terminale - Componente di ricambio pressofuso.
Nota
Posizionare 2 rivetti sul lato interno del veicolo.

Nota
Non installare i rivetti in questa fase.

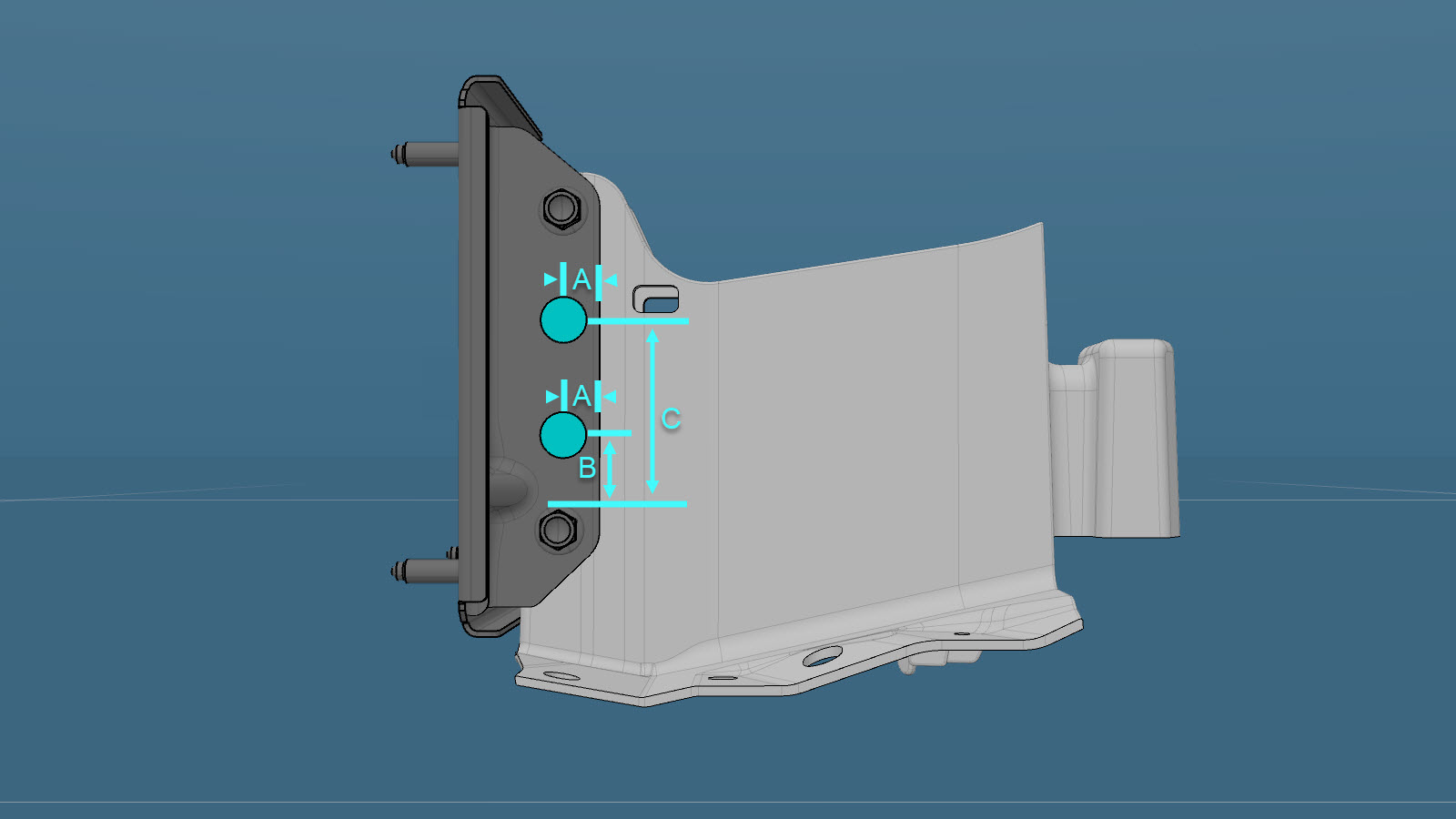

- Linea/punto di riferimento
- o rivetti strutturali ad alta resistenza, 6,5 mm E = 15 mm F = 30 mm G = 80 mm
Se il nuovo componente non è dotato di adesivo strutturale per il fissaggio della guida posteriore e della relativa piastra terminale, rimuovere la piastra terminale della guida posteriore.

Nota
Conservare la piastra terminale della guida posteriore (che sarà installata in un passaggio successivo).
Se il nuovo componente non era dotato di adesivo strutturale per il fissaggio della guida posteriore e della relativa piastra terminale, applicare dell'adesivo strutturale sulle superfici di accoppiamento della guida posteriore e della relativa piastra terminale.
Se il nuovo componente non era dotato di adesivo strutturale per il fissaggio della guida posteriore e della relativa piastra terminale, installare la piastra terminale della guida posteriore.
Installare i rivetti fissando la nuova guida posteriore alla relativa nuova piastra terminale.
- o rivetti strutturali ad alta resistenza, 6,5 mm
Installare Staffa a boomerang (inferiore).
Installare Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).

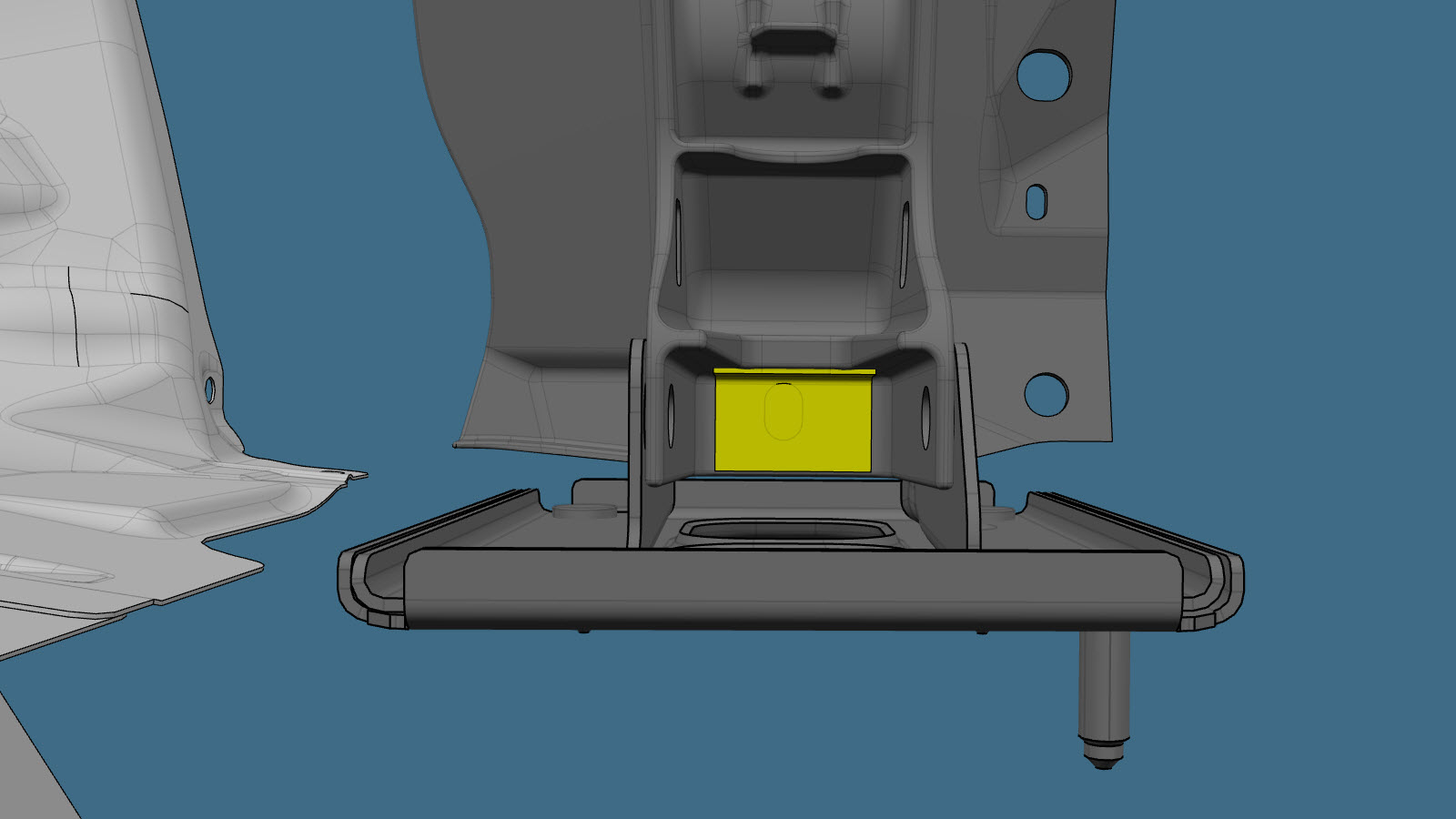

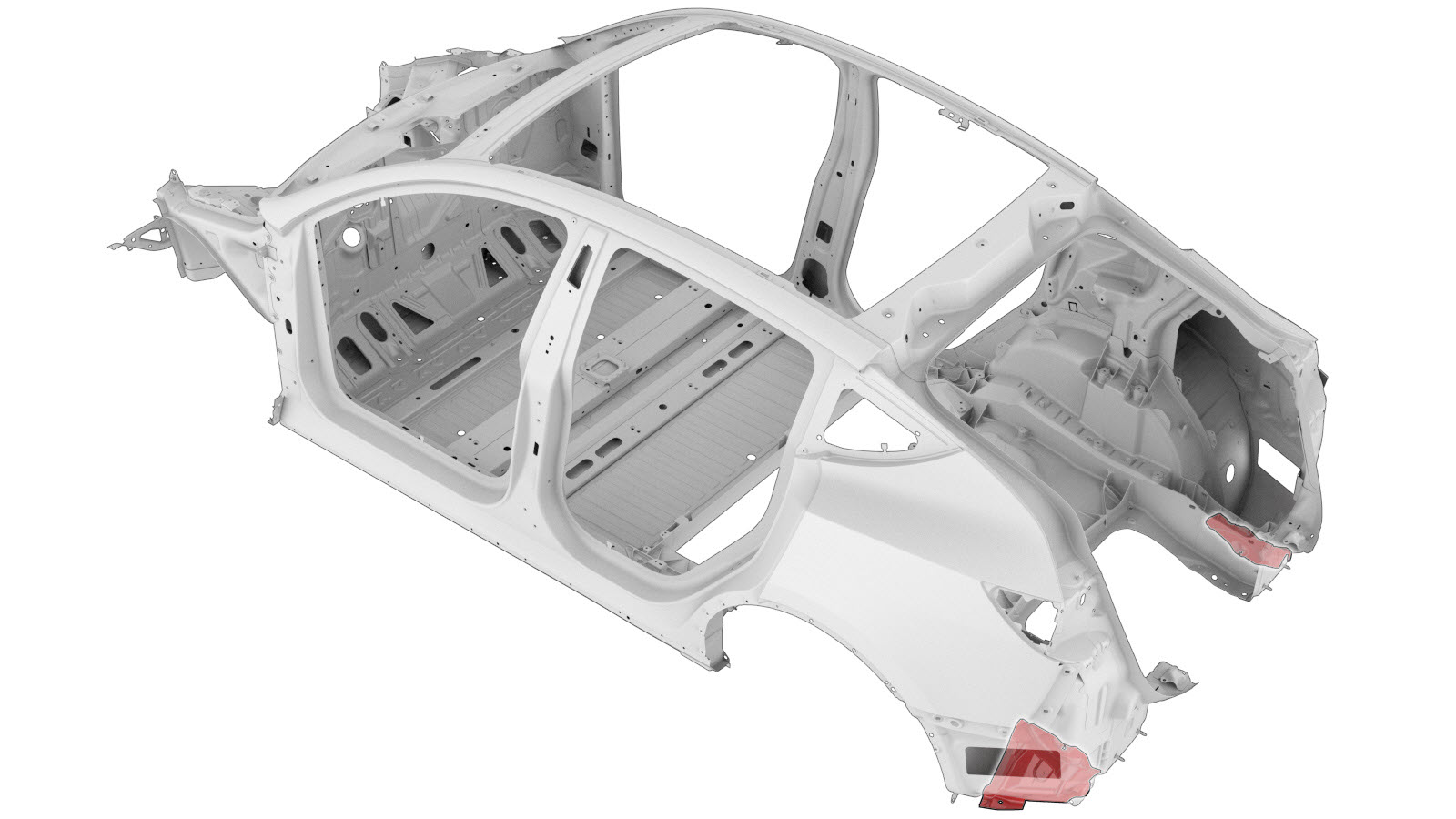

Installare il nastro sigillante in lamina butilica come indicato.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Diffuser - Rear Fascia (Remove and Replace).
Installare il Panel - Aero Shield - Front (Non-Structural Pack) (Remove and Replace).
Installare il Panel - Aero Shield - Rear (Remove and Replace).
Installare il Panel - Aero Shield - Front (Non-Structural Pack) (Remove and Replace).
Installare il Panel - Aero Shield - Rear (Remove and Replace).
Installare il Panel Assembly - Rear (Remove and Replace).
Installare il Seal - Trunk (Remove and Replace).
Installare il Bracket - Taillight - LH (Remove and Replace).
Installare il Front Carpet - Rear Trunk (Remove and Replace).
Installare il Bracket - Rear Wing - LH (Remove and Replace).
Installare il Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
Solo componente DX: Installare il Subwoofer (Remove and Replace).
Installare il Air Extractor - LH (Remove and Replace).
Installare il Wheelhouse Insulator - Rear - RH (Remove and Replace).
Installare il Insulator - Wheelhouse - LH (Remove and Replace).
