Parte esterna guida telaio anteriore (sezione)

Codice modifica: 10101009402, 10101027502 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

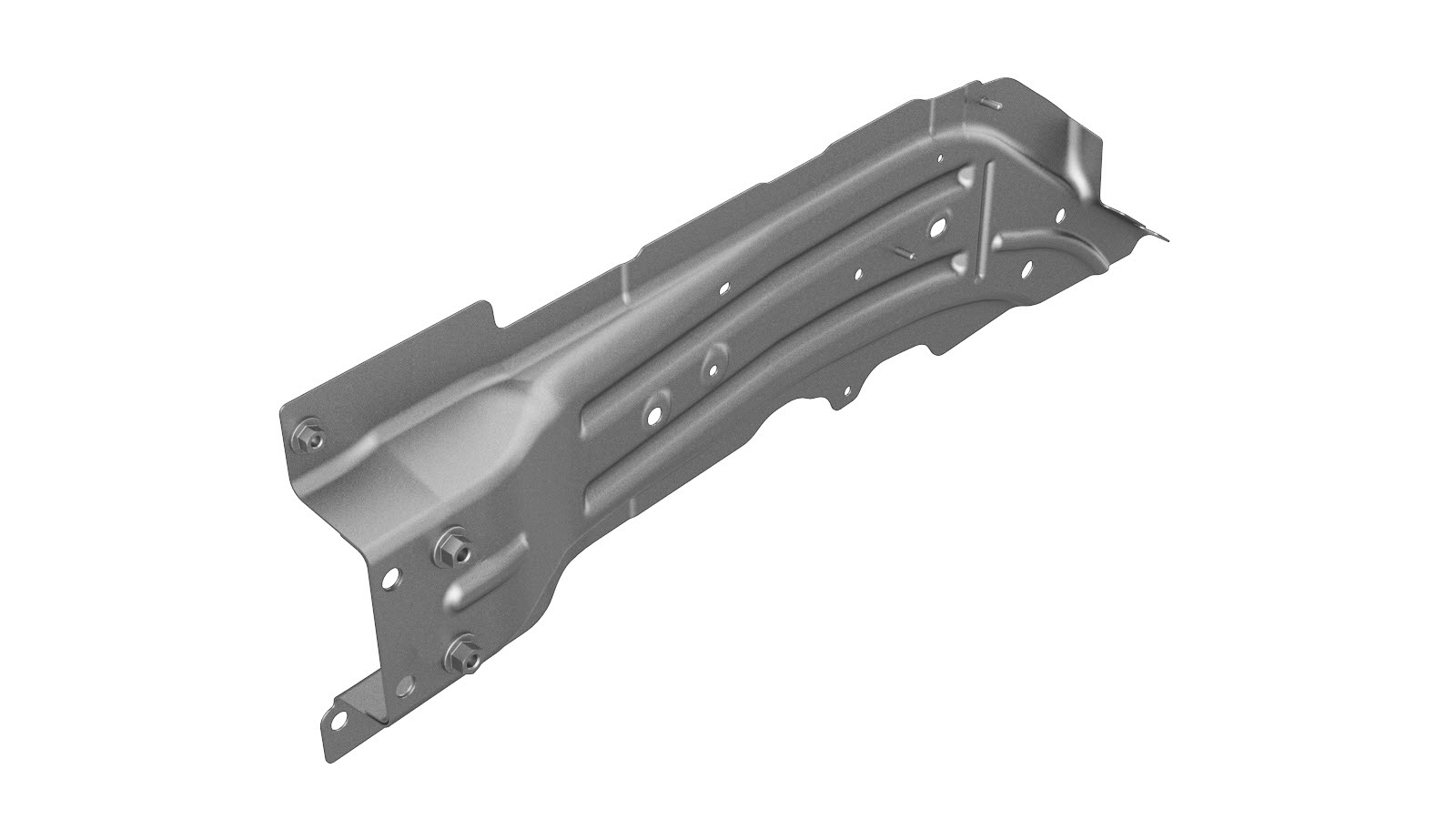

2 M3 ASY, FRONT RAIL OUTER, SVC (parte esterna guida anteriore)
16

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

8

Rivetto strutturale svasato, 6,5 mm

4 BLT,M8x16,M6 HF,[10,9],ZnAl,HD,OD14,9 Numero parte Tesla 1011818-00-A.
4 NUT,M8-1,25,HF,Steel[10],ZnAl,BLACK Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Subframe Assembly - Front (Dual Motor) (Remove and Install).
  2. Rimuovere Supermanifold (Remove and Replace).
  3. Rimuovere Wheel Arch Liner - Front - LH (Non-Structural Pack) (Remove and Replace).
  4. Rimuovere Crush Can - Upper - Front - LH (Remove and Replace).
  5. Rimuovere Ankle Catcher (Remove and Replace).

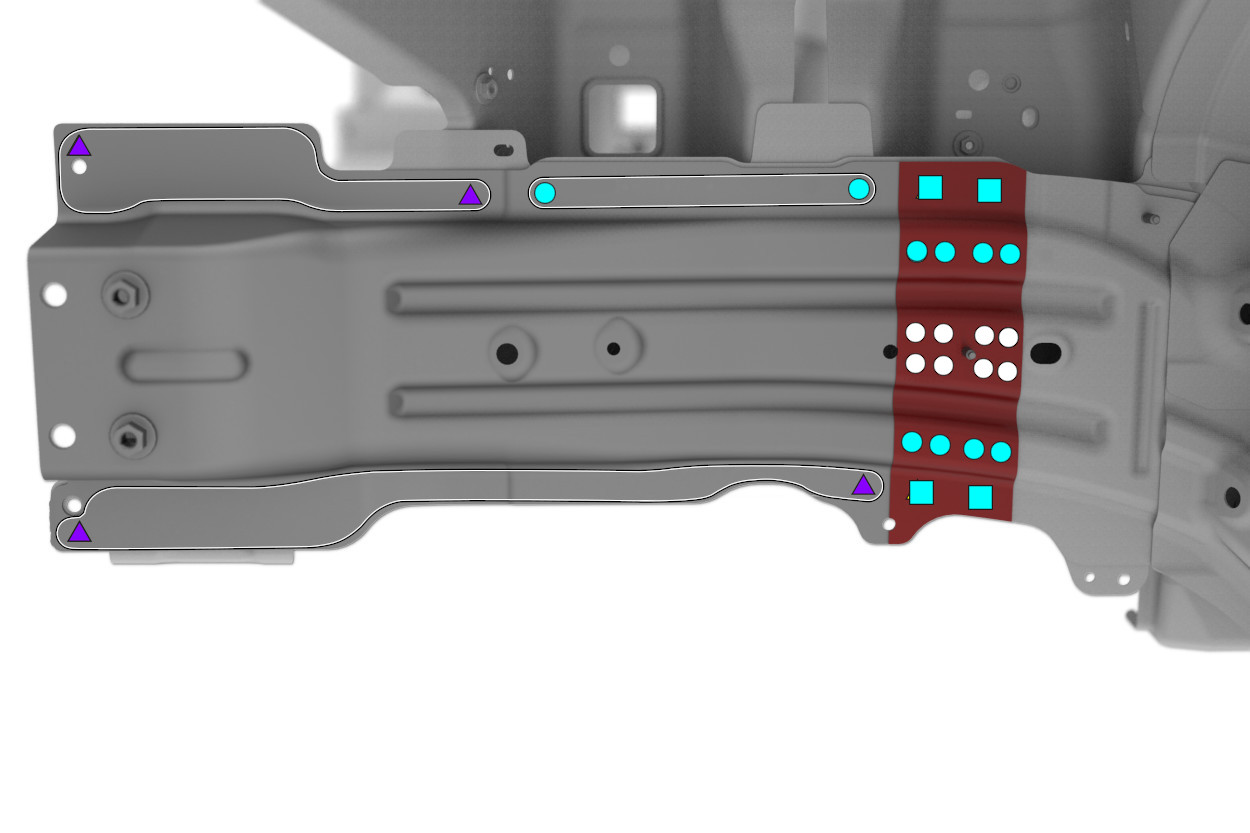

  6. Rimuovere Diffuser - Rear Fascia (Remove and Replace).
  7. Rimuovere Panel - Aero Shield - Rear (Remove and Replace).
  8. Rimuovere Fan- Radiator (Remove and Replace).
  9. Rimuovere Damper Assembly - Front - LH (RWD) (Remove and Replace).
  10. Rimuovere Subframe Assembly - Front (Dual Motor) (Remove and Install).
  11. Rimuovere Cover - Shock Tower - LH (Remove and Replace).
  12. Rimuovere Fender Assembly - Front - LH (Remove and Install).
  13. Rimuovere Parete preforata parafango.

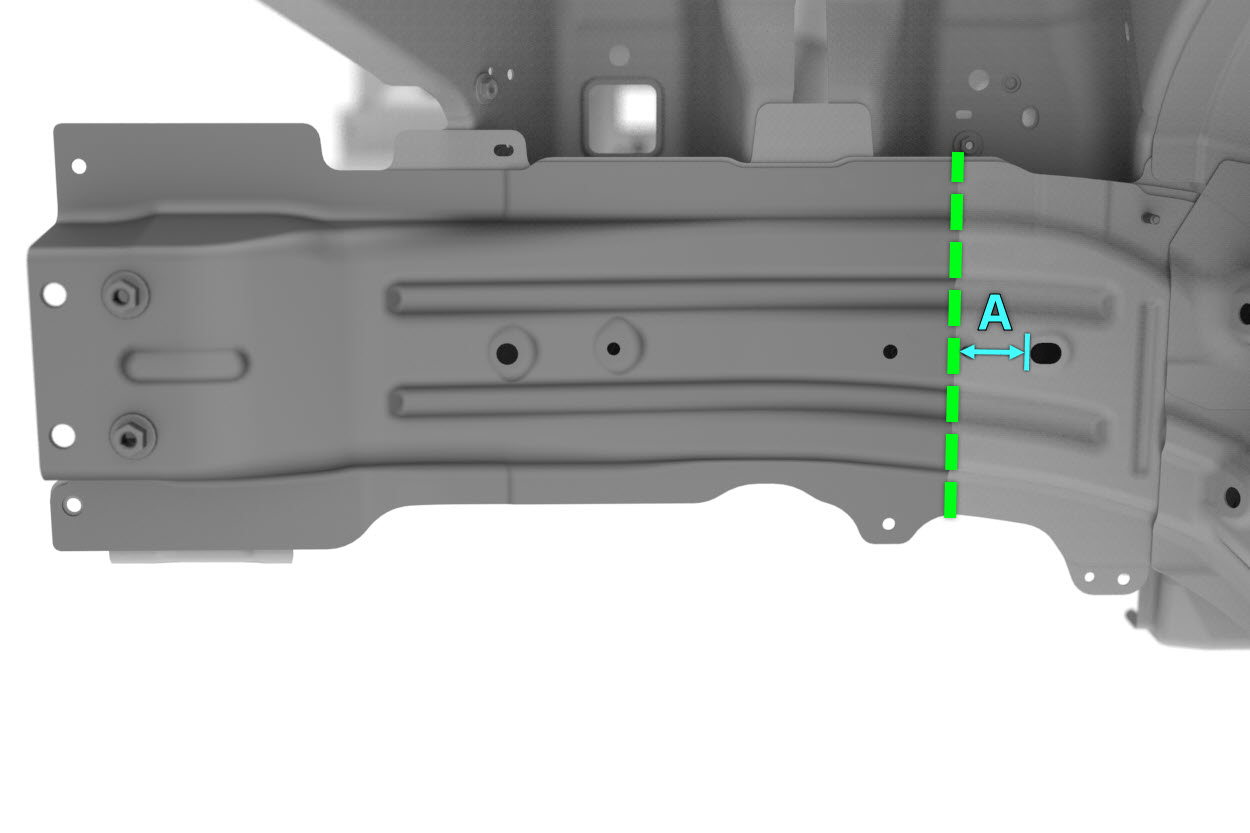

  14. Tagliare il componente originale nelle posizioni indicate.
    • Linea/punto di riferimento
    • Linea di taglio A = 45 mm
  15. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

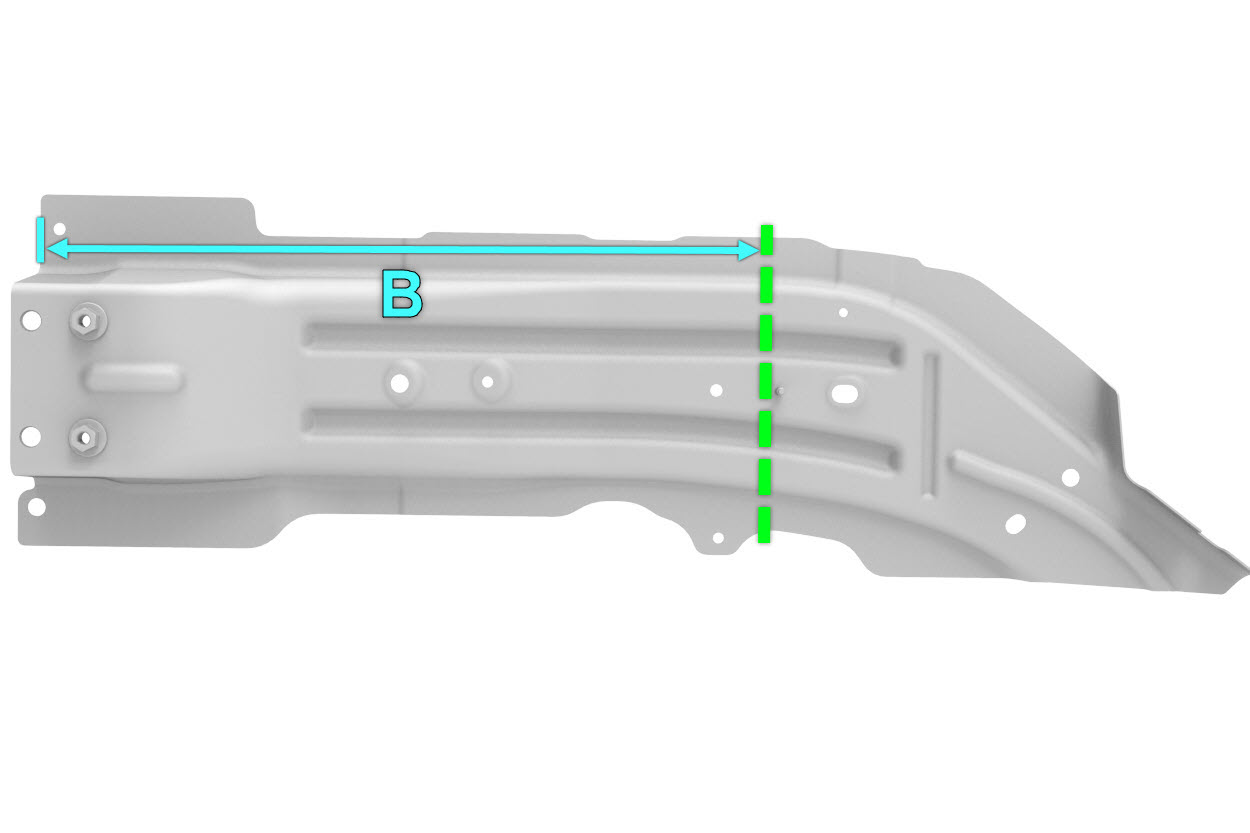

  16. Tagliare uno dei nuovi componenti della parte esterna guida telaio anteriore come indicato di seguito per ottenere il nuovo componente.
    • Linea/punto di riferimento
    • Linea di taglio B = 530 mm

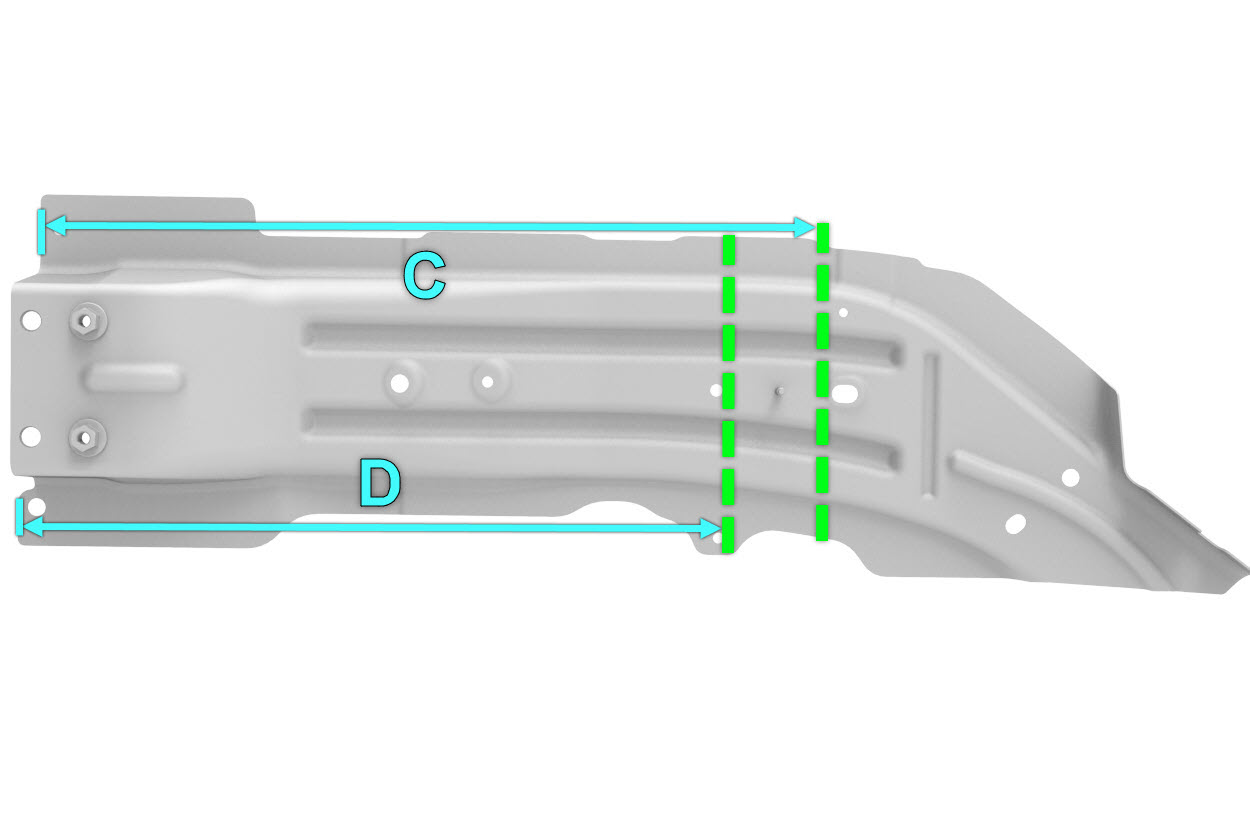

  17. Tagliare uno dei nuovi componenti della parte esterna guida telaio anteriore come indicato di seguito per creare una piastra di rinforzo.
    • Linea/punto di riferimento
    • Linea di taglio C = 570 mm D = 507 mm
  18. Predisporre l'installazione.
  19. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  20. Installare i nuovi componenti.
    Serrare i bulloni a 13 Nm.
  21. Eseguire una saldatura a punti di tipo a resistenza.
    • o saldature a punti di installazione
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  22. Installare Parete preforata parafango.
  23. Eseguire le eventuali operazioni post-riparazione necessarie.
  24. Installare il Fender Assembly - Front - LH (Remove and Install).
  25. Installare il Cover - Shock Tower - LH (Remove and Replace).
  26. Installare il Subframe Assembly - Front (Dual Motor) (Remove and Install).
  27. Installare il Damper Assembly - Front - LH (RWD) (Remove and Replace).
  28. Installare il Fan- Radiator (Remove and Replace).
  29. Installare il Panel - Aero Shield - Rear (Remove and Replace).
  30. Installare il Diffuser - Rear Fascia (Remove and Replace).
  31. Installare il Ankle Catcher (Remove and Replace).
  32. Installare il Crush Can - Upper - Front - LH (Remove and Replace).
  33. Installare il Wheel Arch Liner - Front - LH (Non-Structural Pack) (Remove and Replace).
  34. Installare il Supermanifold (Remove and Replace).
  35. Installare il Subframe Assembly - Front (Dual Motor) (Remove and Install).
