Staffa tergicristallo (esterna)

Codice modifica: 10101026702, 10101026802 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note

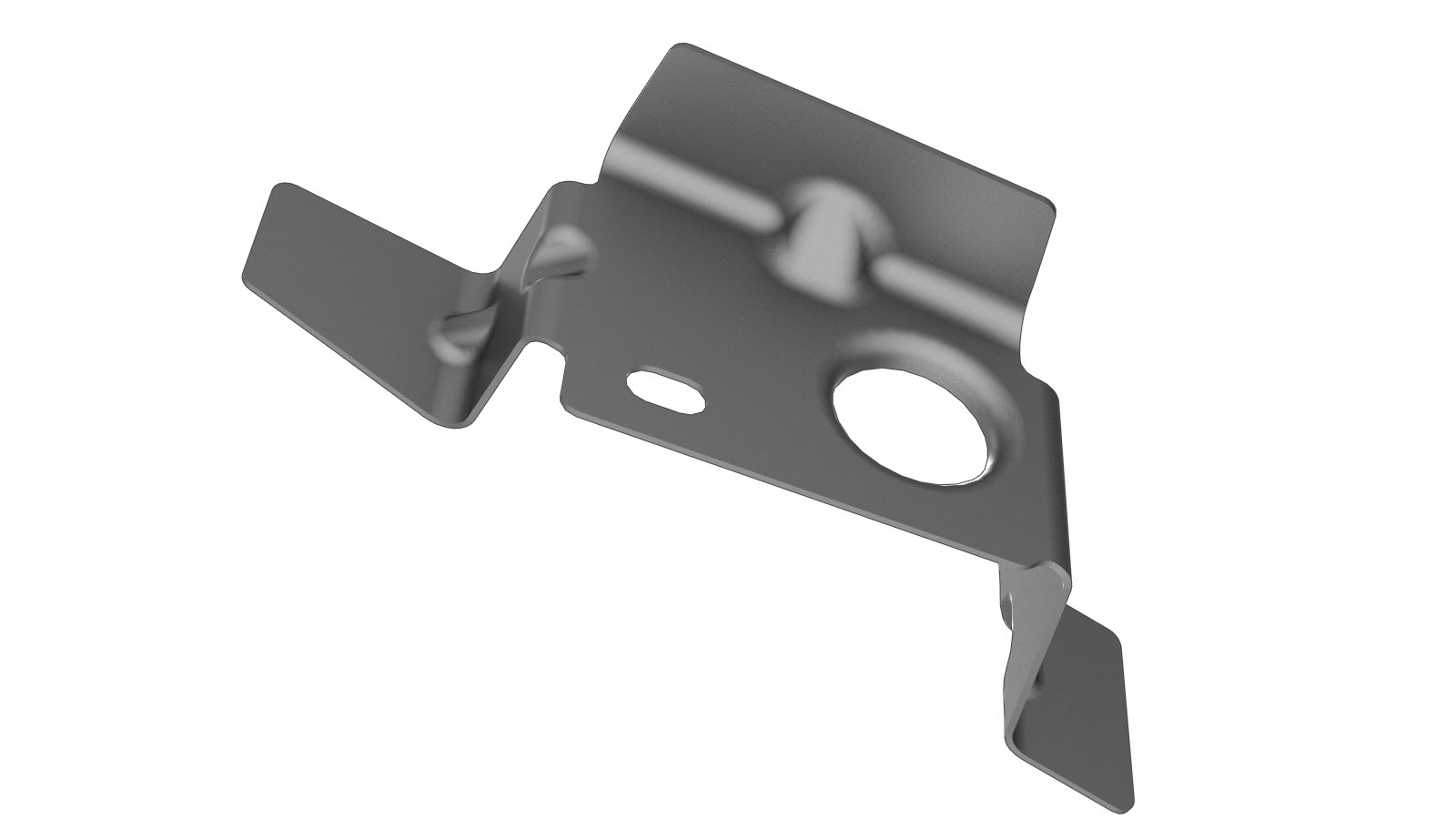

1	WIPER BRKT O/B (Staffa tergicristallo – esterna)
2	Rivetto strutturale a strappo, 6,5 mm
2	Rivetto Flow-Form S08

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Windshield (HW4) (Remove and Replace).
Rimuovere Underhood Storage Unit (Remove and Replace).
Rimuovere Vehicle HV Disablement Procedure.
Rimuovere Reservoir - Windshield Washer (Remove and Replace).
Rimuovere Electromechanical Brake Booster Assembly (Non-Structural Pack) (LHD) (Remove & Replace).

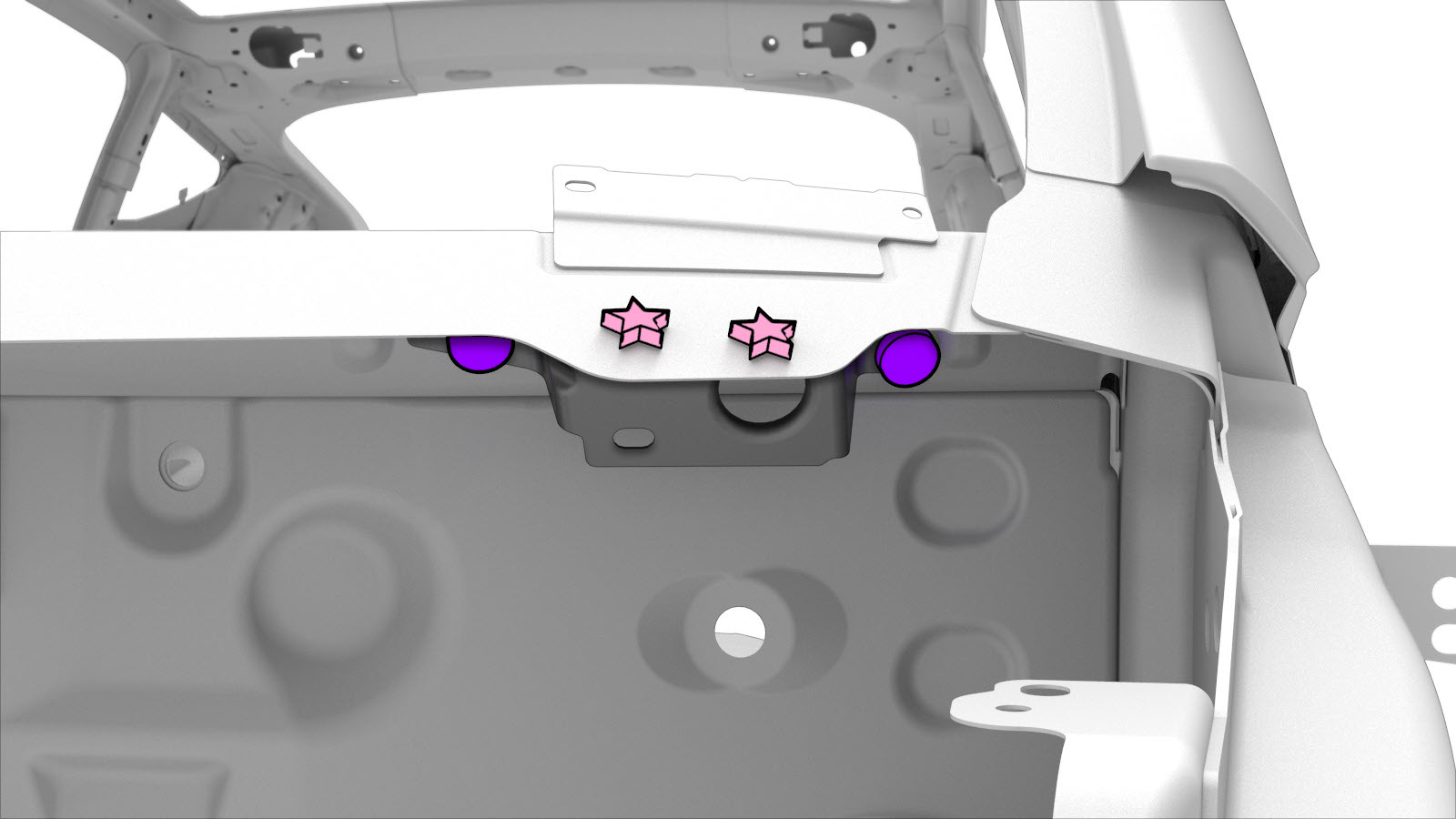

Rimuovere il componente originale.
- o saldature a punti di fabbrica

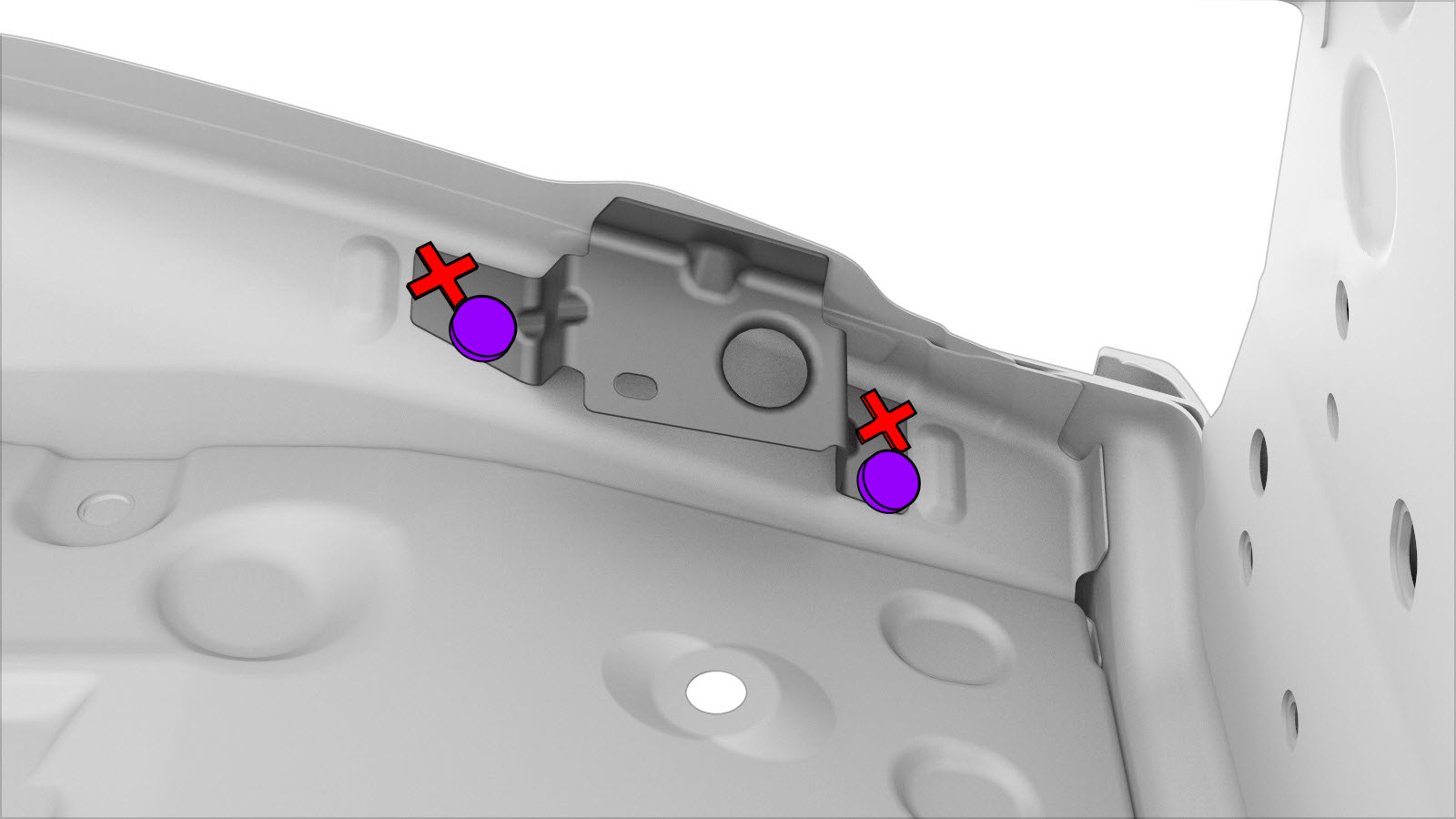

Predisporre l'installazione.
Nota
Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
- o rivetti strutturali a strappo, 6,5 mm

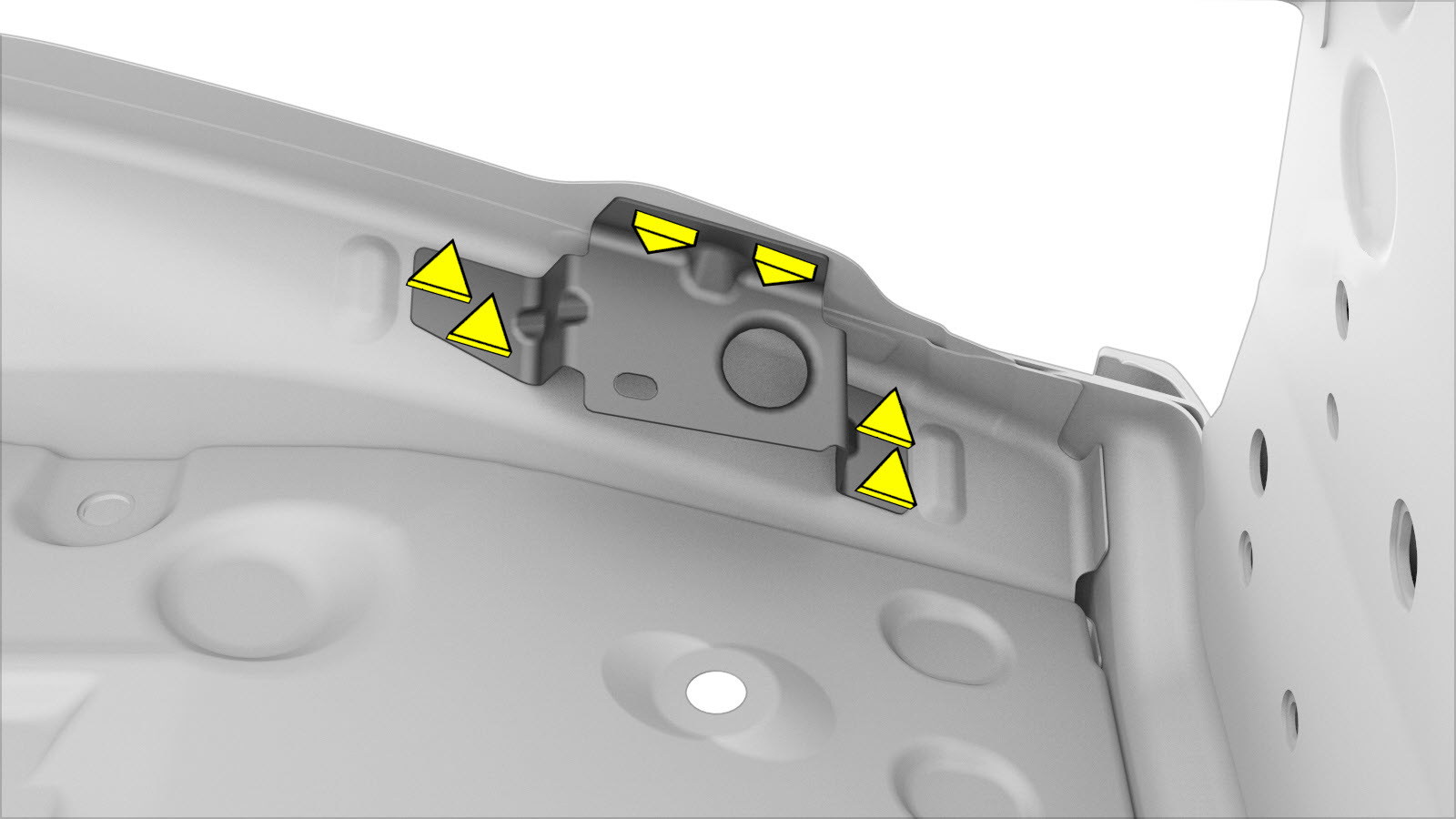

Predisporre l'installazione.
- o rivetti Flow-Form, S08
- o rivetti strutturali a strappo, 6,5 mm
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Electromechanical Brake Booster Assembly (Non-Structural Pack) (LHD) (Remove & Replace).
Installare il Reservoir - Windshield Washer (Remove and Replace).
Installare il Vehicle HV Disablement Procedure.
Installare il Underhood Storage Unit (Remove and Replace).
Installare il Windshield (HW4) (Remove and Replace).
