Guida posteriore (sezione piccola)

Codice modifica: 10102002502, 10102002602 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

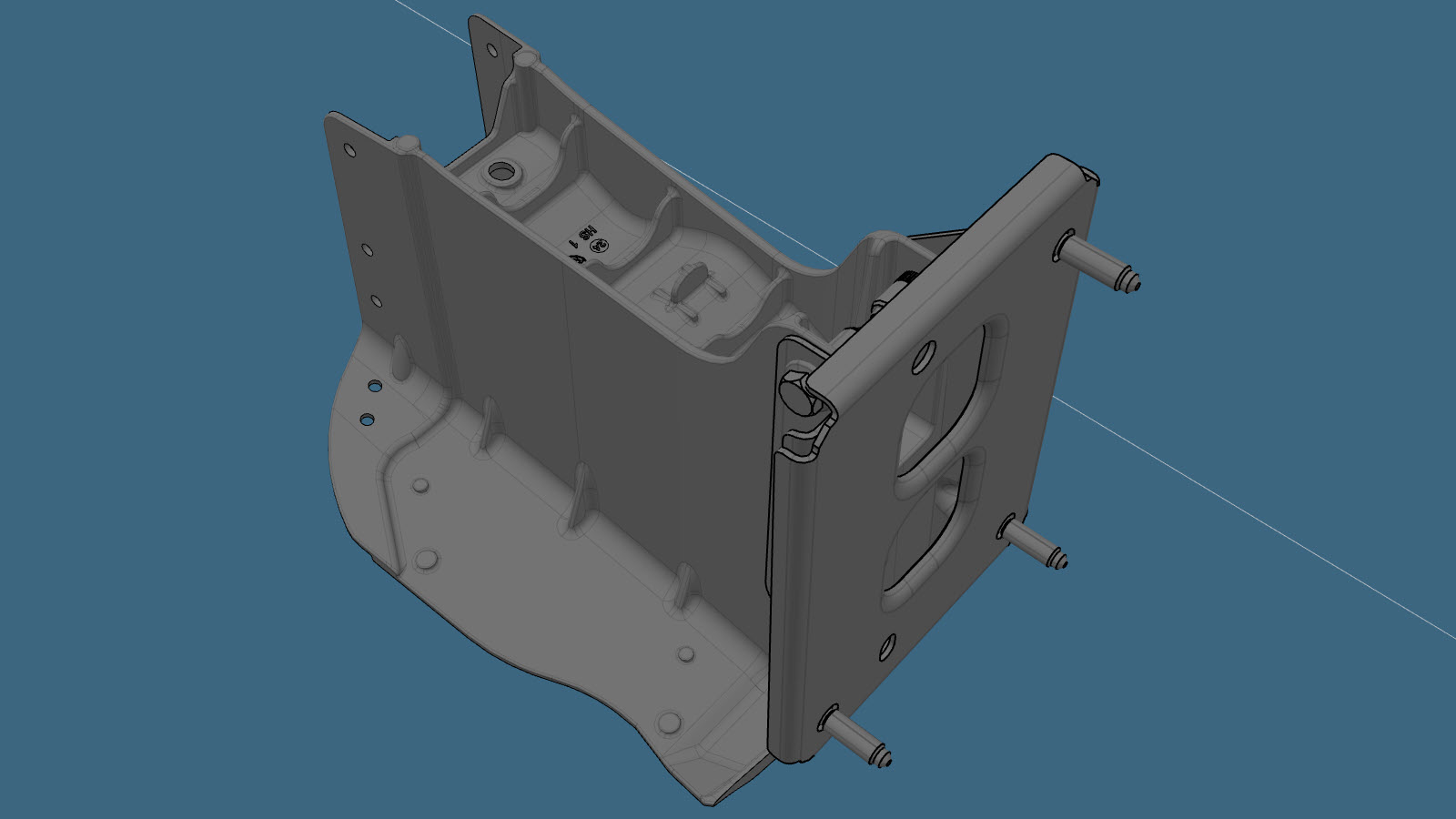

1 MY RUB RAIL SMAL SERVICE ASSEMBLY (guida posteriore - sezione piccola)

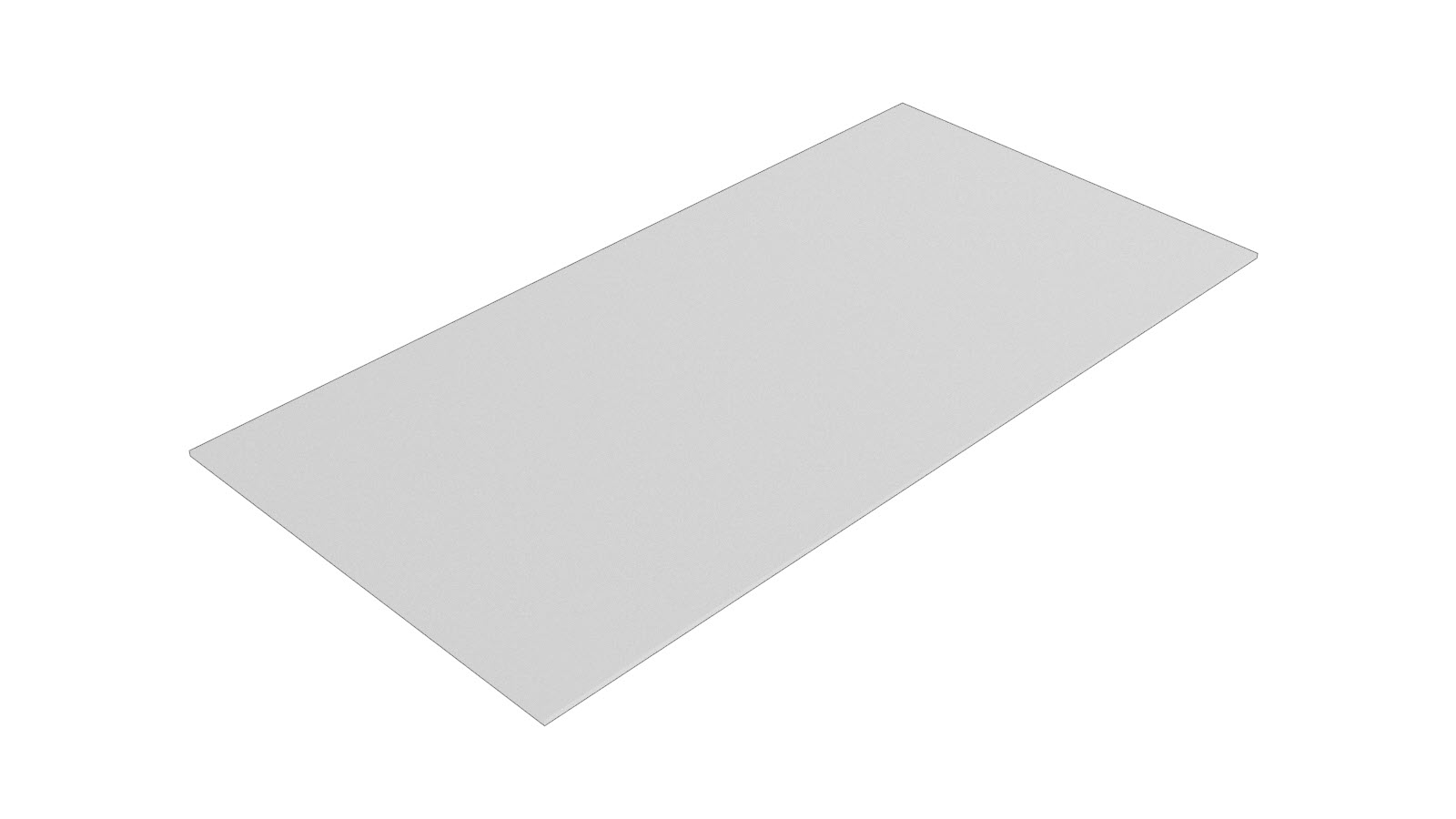

1 BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica)

Numero parte Tesla 1004969-00-A.

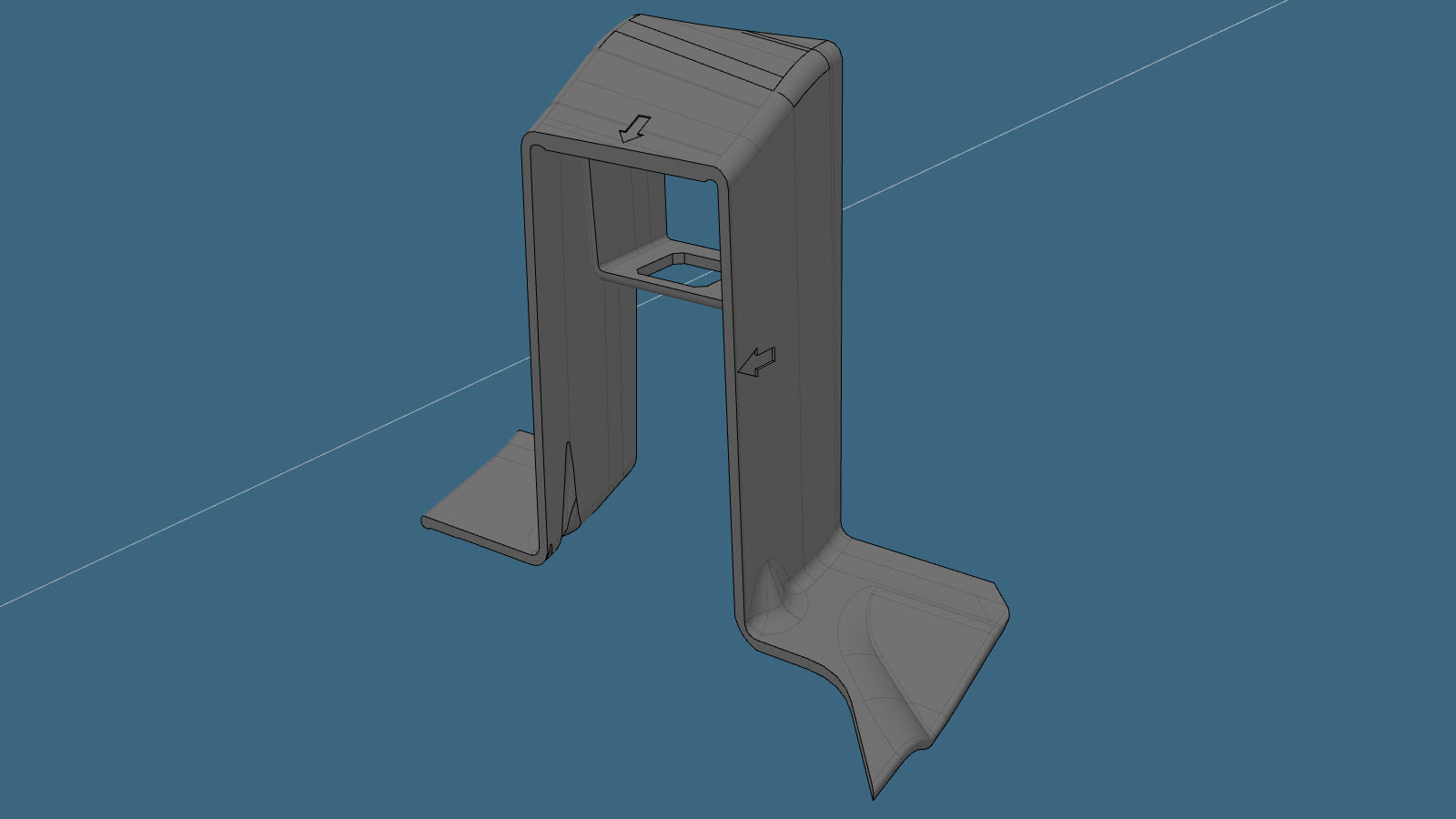

1 MODEL Y RUB SMALL CUTLINE JIG - LEFT HAND

Numero parte Tesla 2173884-00-A.

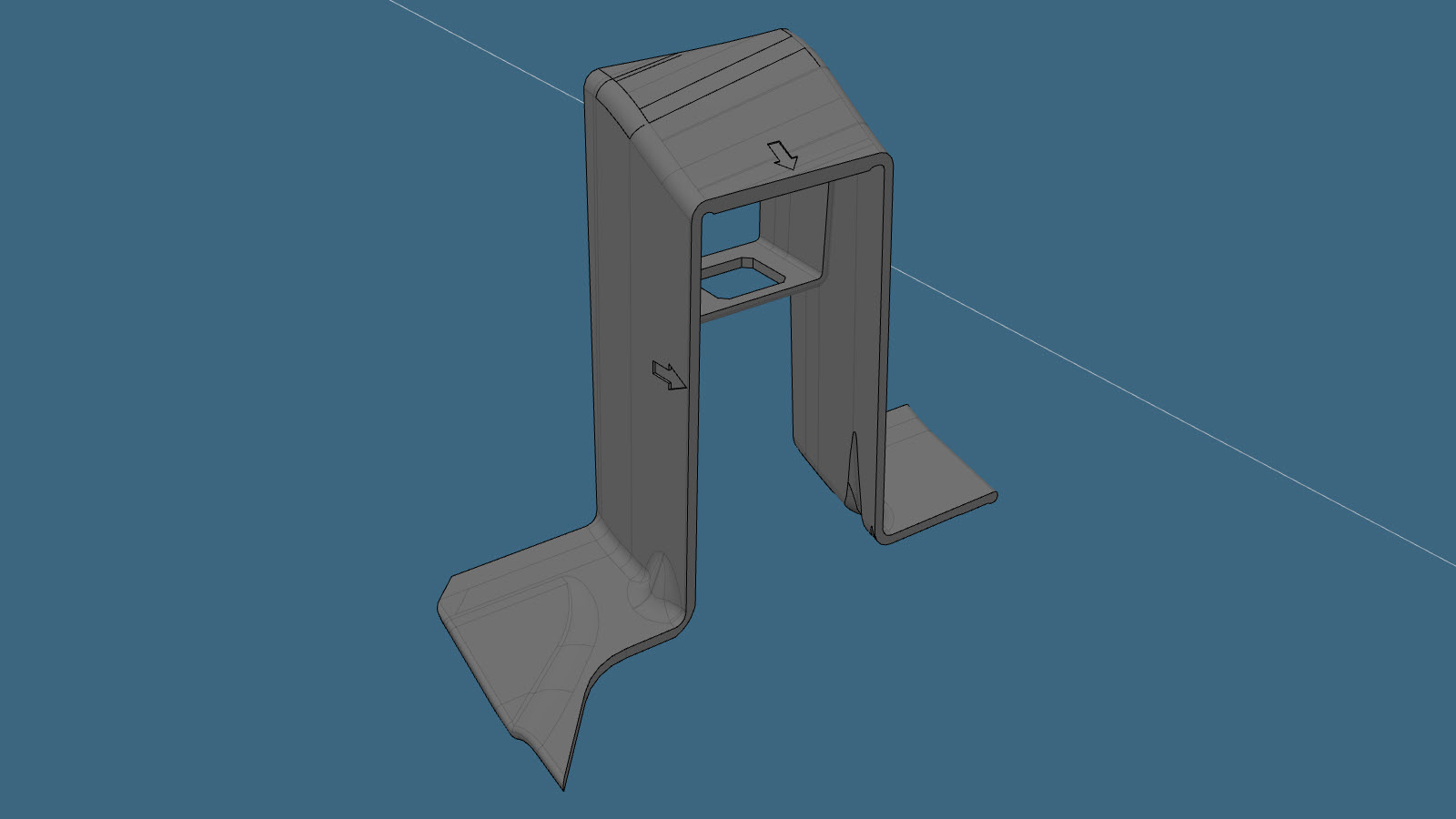

1 MODEL Y RUB SMALL CUTLINE JIG - RIGHT HAND

Numero parte Tesla 2173885-00-A.
8 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
1 Rivetto strutturale a strappo, 6,5 mm
2 Bullone , HF,M6-1,0x30,[88]ZNNI,SMAT Numero parte Tesla 1129025-00-A.
2 Dado , HF,M6-1,0,[8],ZNNI[B] Numero parte Tesla 1116066-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Insulator - Wheelhouse - LH (Remove and Replace).
  2. Rimuovere Trunk Assembly - Lower (Remove and Replace).
  3. Solo componente DX: Rimuovere Subwoofer (Remove and Replace).
  4. Rimuovere Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  5. Rimuovere Trim - Side - Trunk - LH (Remove and Replace).
  6. Rimuovere Panel - Aero Shield - Rear (Remove and Replace).
  7. Rimuovere Panel - Aero Shield - Front (Non-Structural Pack) (Remove and Replace).
  8. Rimuovere Diffuser - Rear Fascia (Remove and Replace).
  9. Rimuovere Panel Assembly - Rear (Remove and Replace).
  10. Rimuovere Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
  11. Rimuovere Staffa a boomerang (inferiore).
  12. Contrassegnare la linea di taglio sul componente originale.

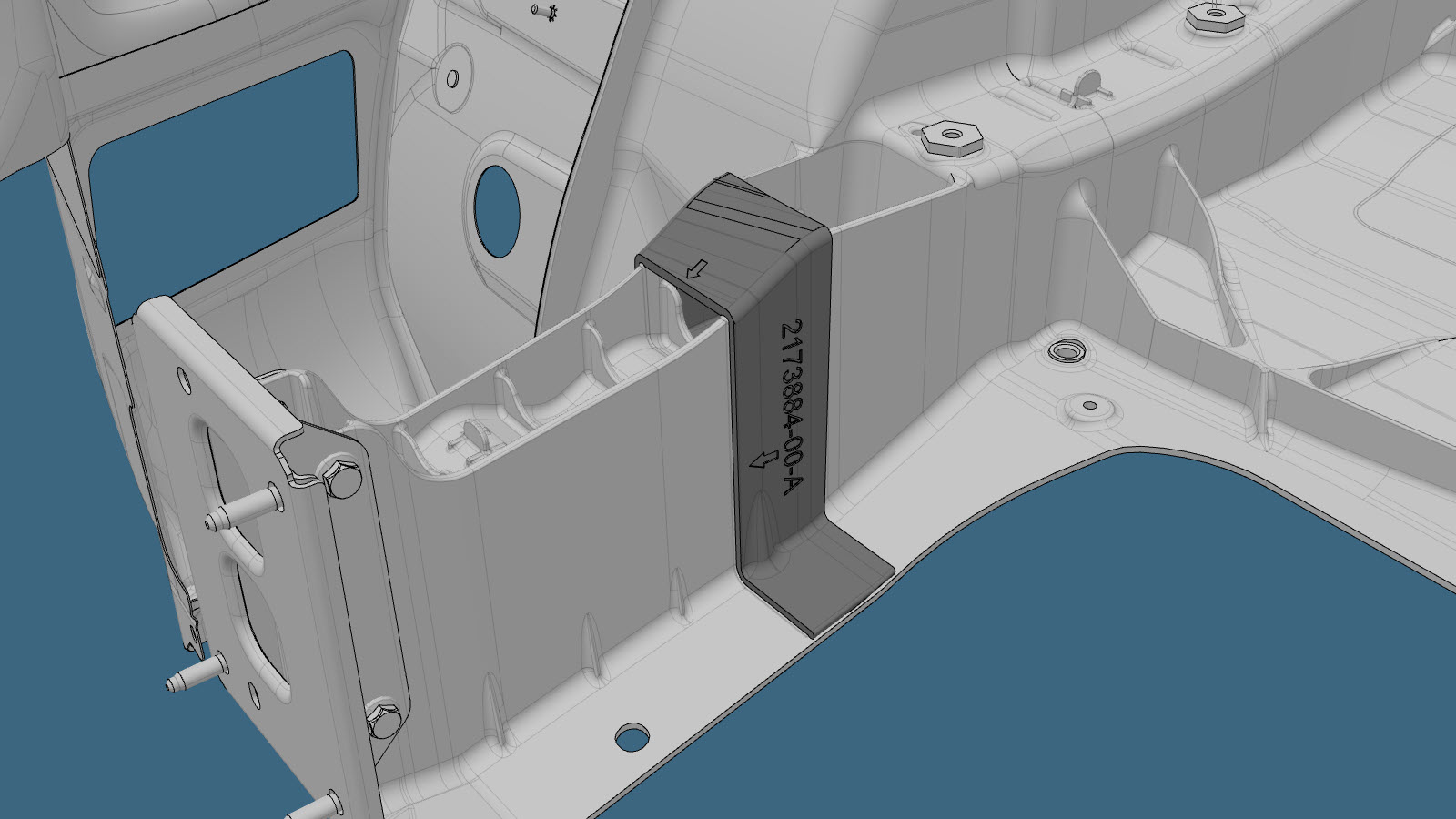

    Fissare la maschera della linea di taglio come mostrato, quindi contrassegnare la linea di taglio verso la parte posteriore del veicolo.
    Nota
    Evitare di danneggiare le maschere in modo da poterle riutilizzare.
  13. Rimuovere il componente originale.

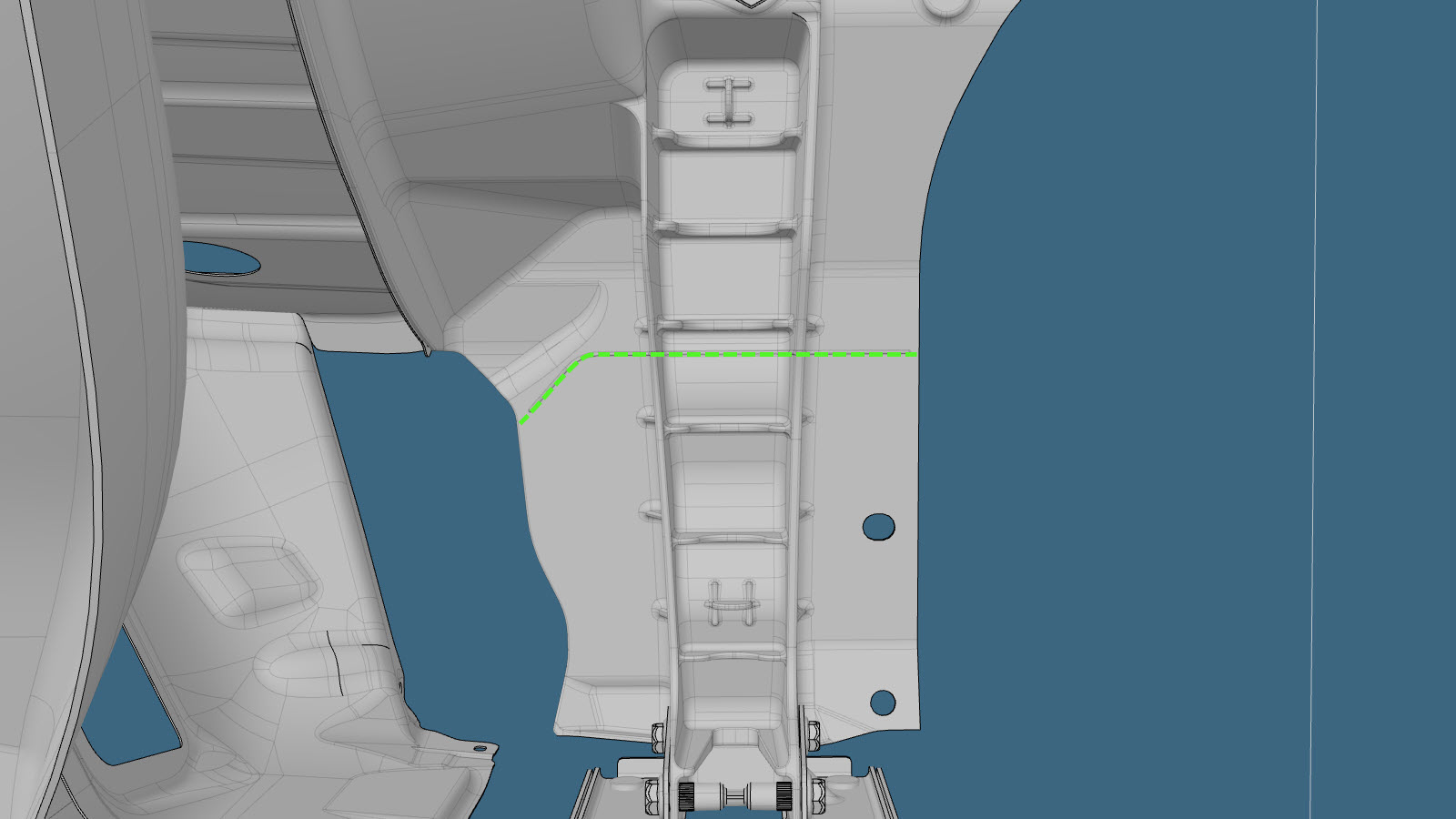

    • Linea di taglio
    Nota
    Praticare il taglio più vicino possibile al bordo posteriore della linea di taglio contrassegnata sul componente originale e adattarla secondo necessità. Ridurre il più possibile gli spazi.
  14. Predisporre l'installazione.
    Testare il nuovo componente.
    Nota

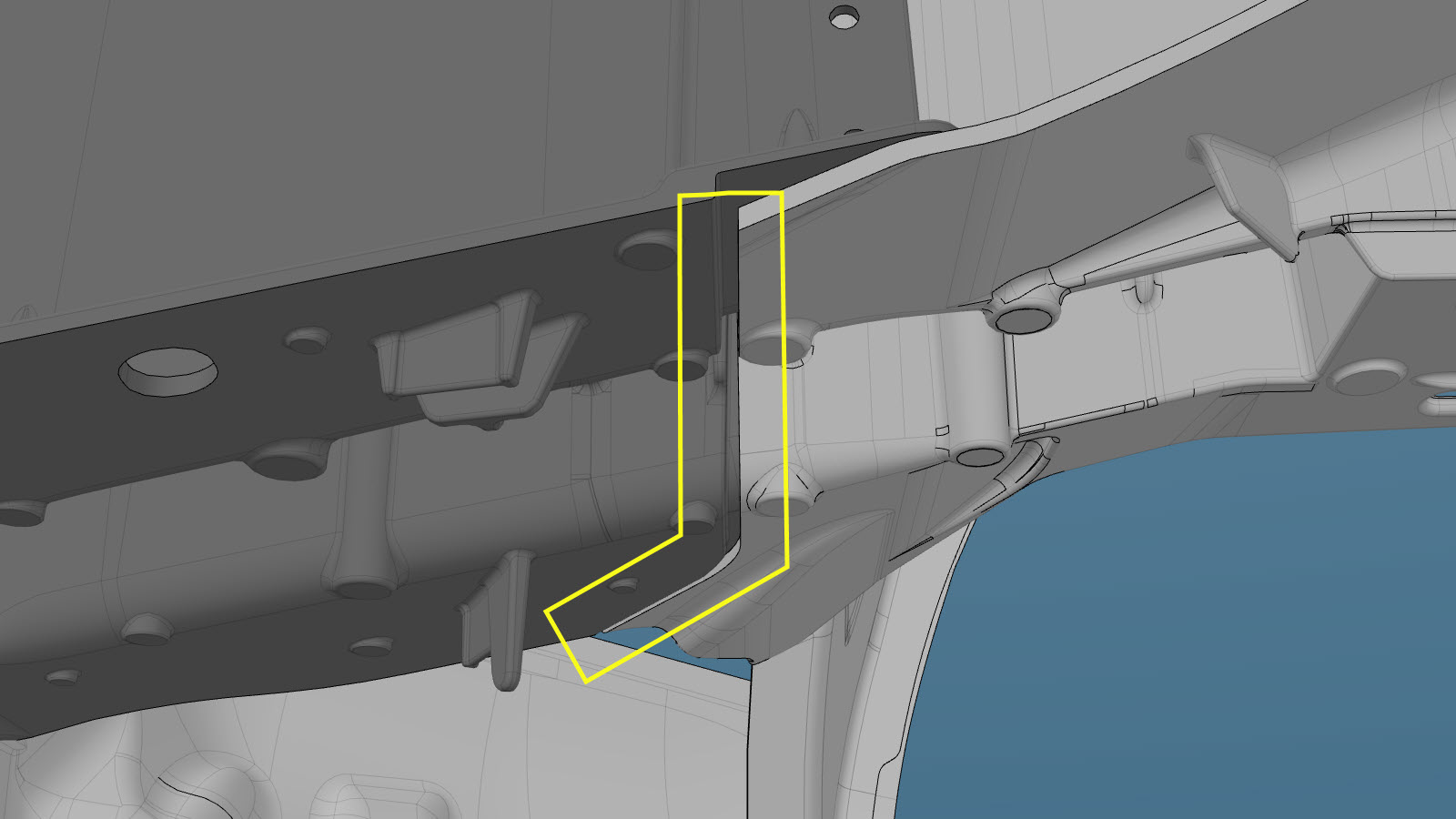

    Non sono consentiti spazi nelle aree evidenziate in giallo (gli angoli della guida telaio superiore).
  15. Predisporre l'installazione.
    Testare il nuovo componente.
    Nota

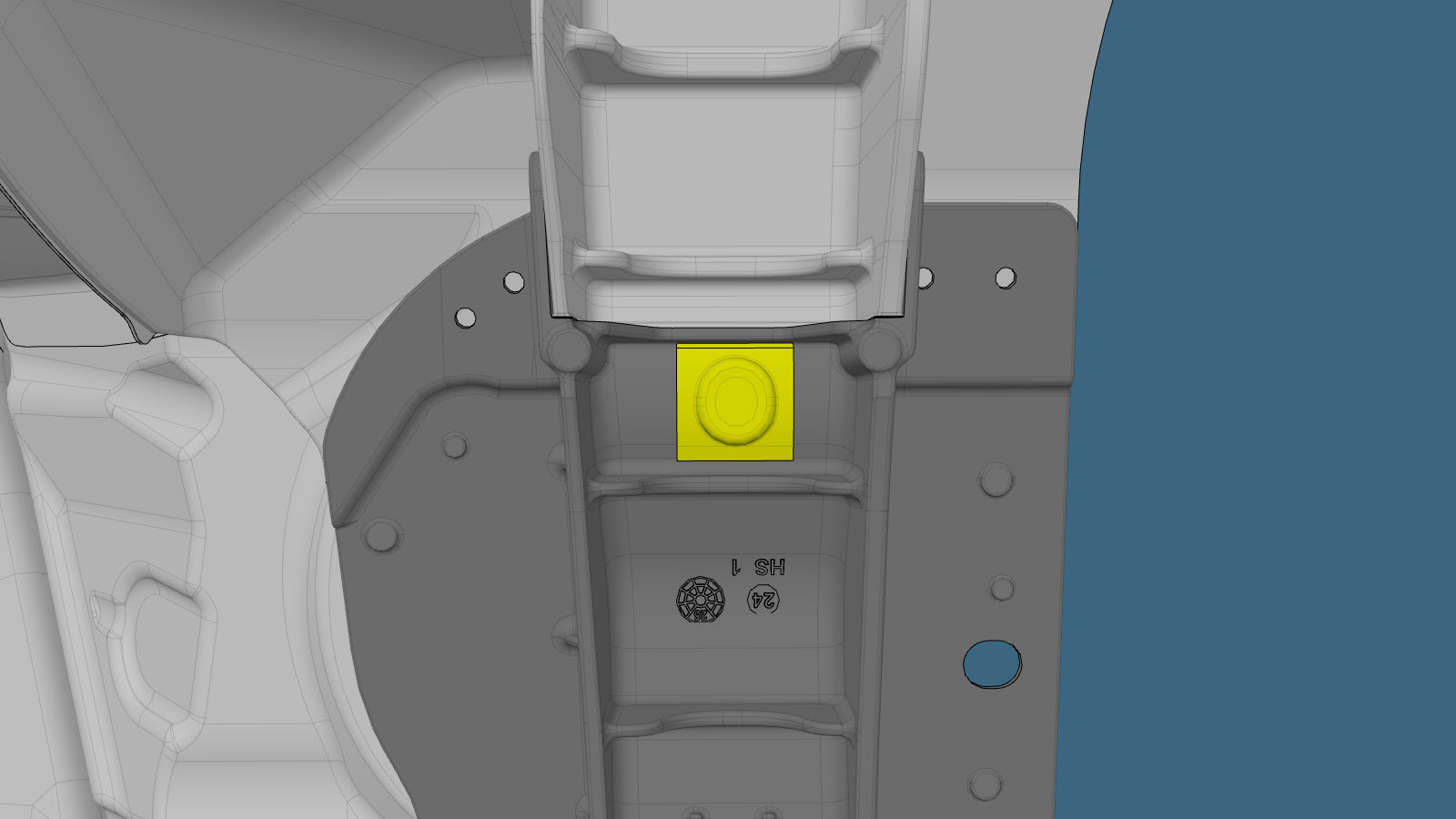

    Sono consentiti spazi fino a 4 mm nelle aree evidenziate in giallo.
  16. Predisporre l'installazione.
    Testare il nuovo componente.
    Nota

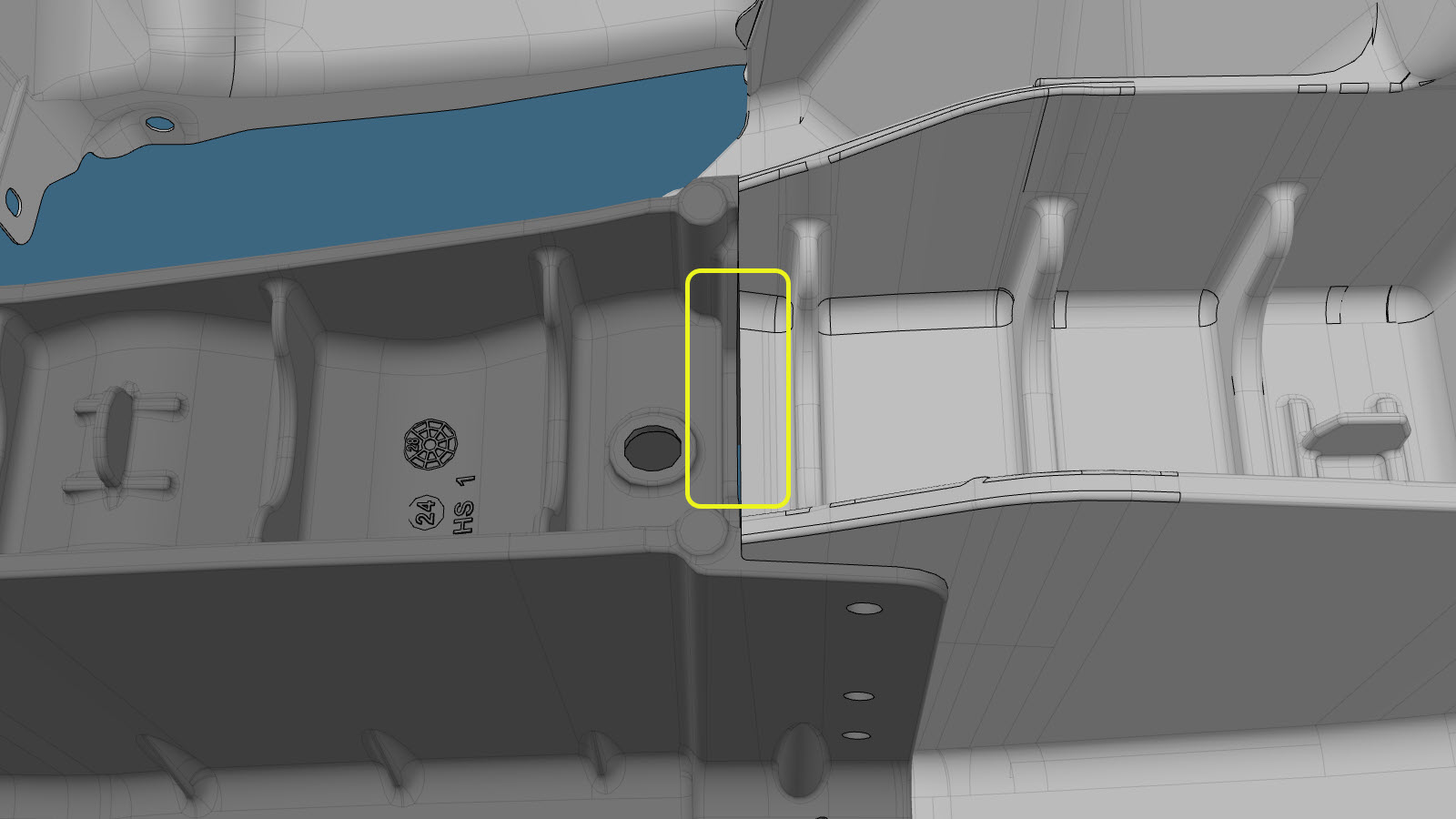

    Sono consentiti spazi fino a 4 mm nelle aree evidenziate in giallo.
  17. Predisporre l'installazione.
    Testare il nuovo componente.
    Nota

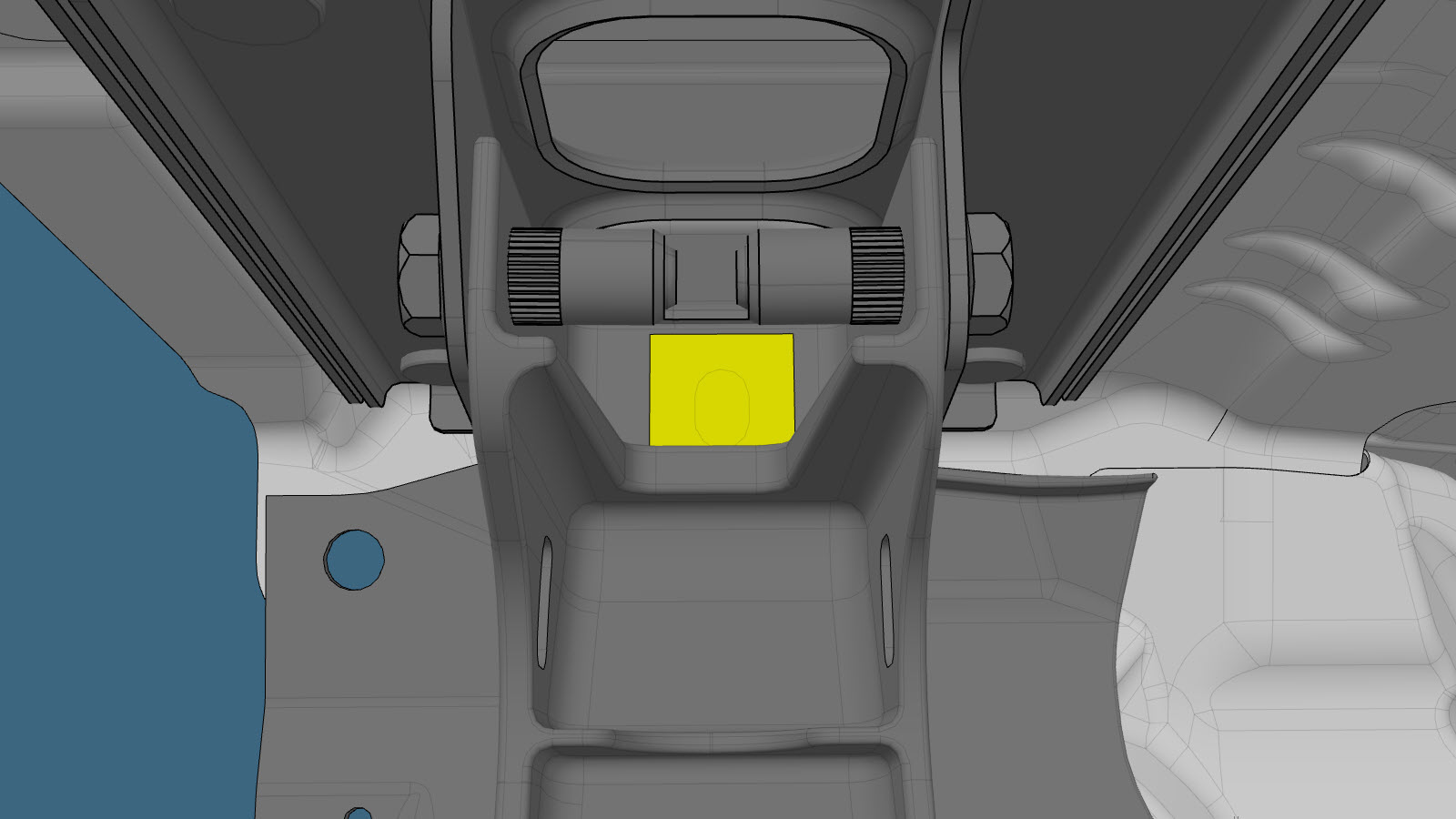

    Sono consentiti spazi nell'area evidenziata in giallo.
  18. Predisporre l'installazione.
  19. Predisporre l'installazione.
  20. Predisporre l'installazione.
  21. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

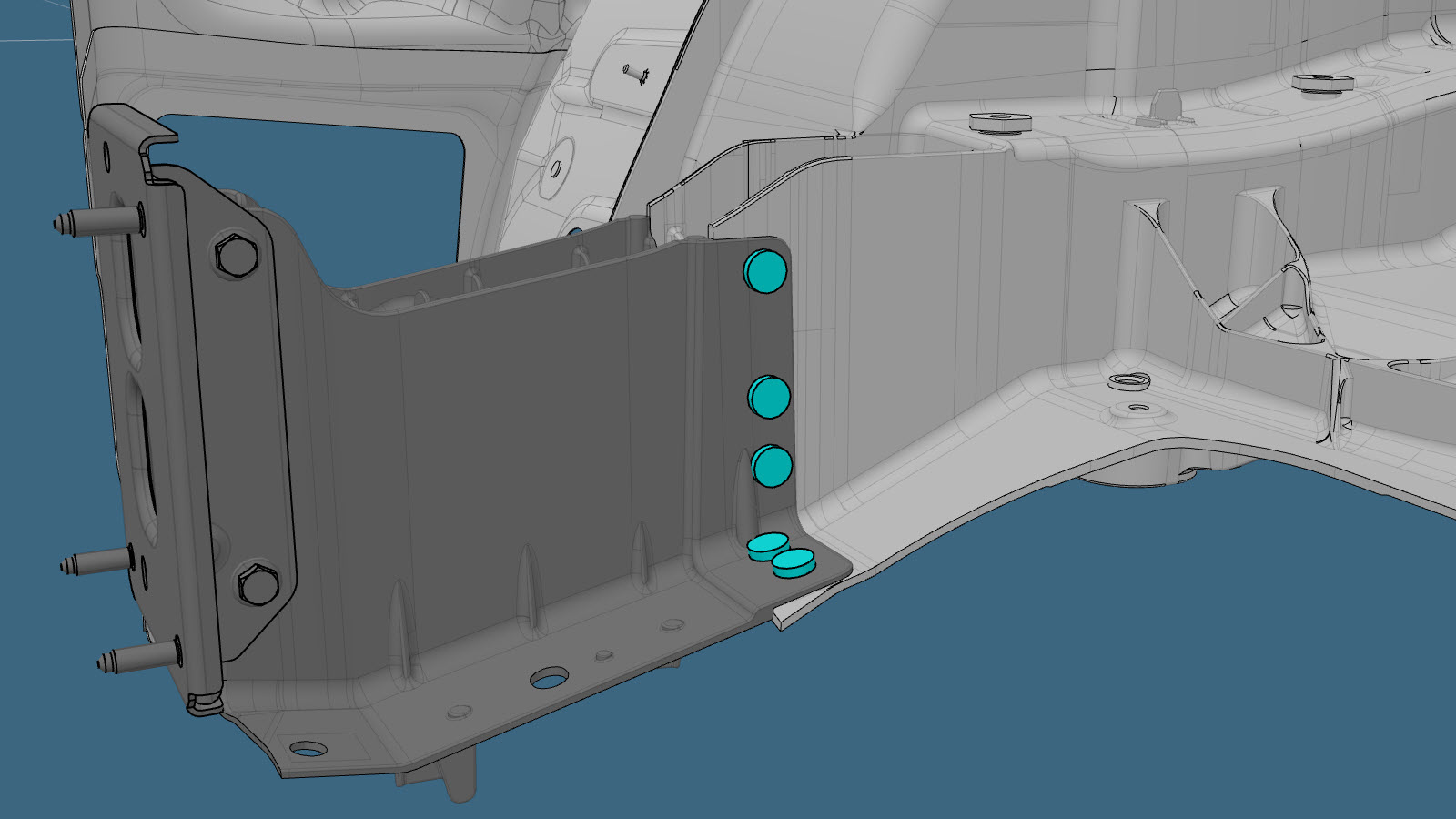

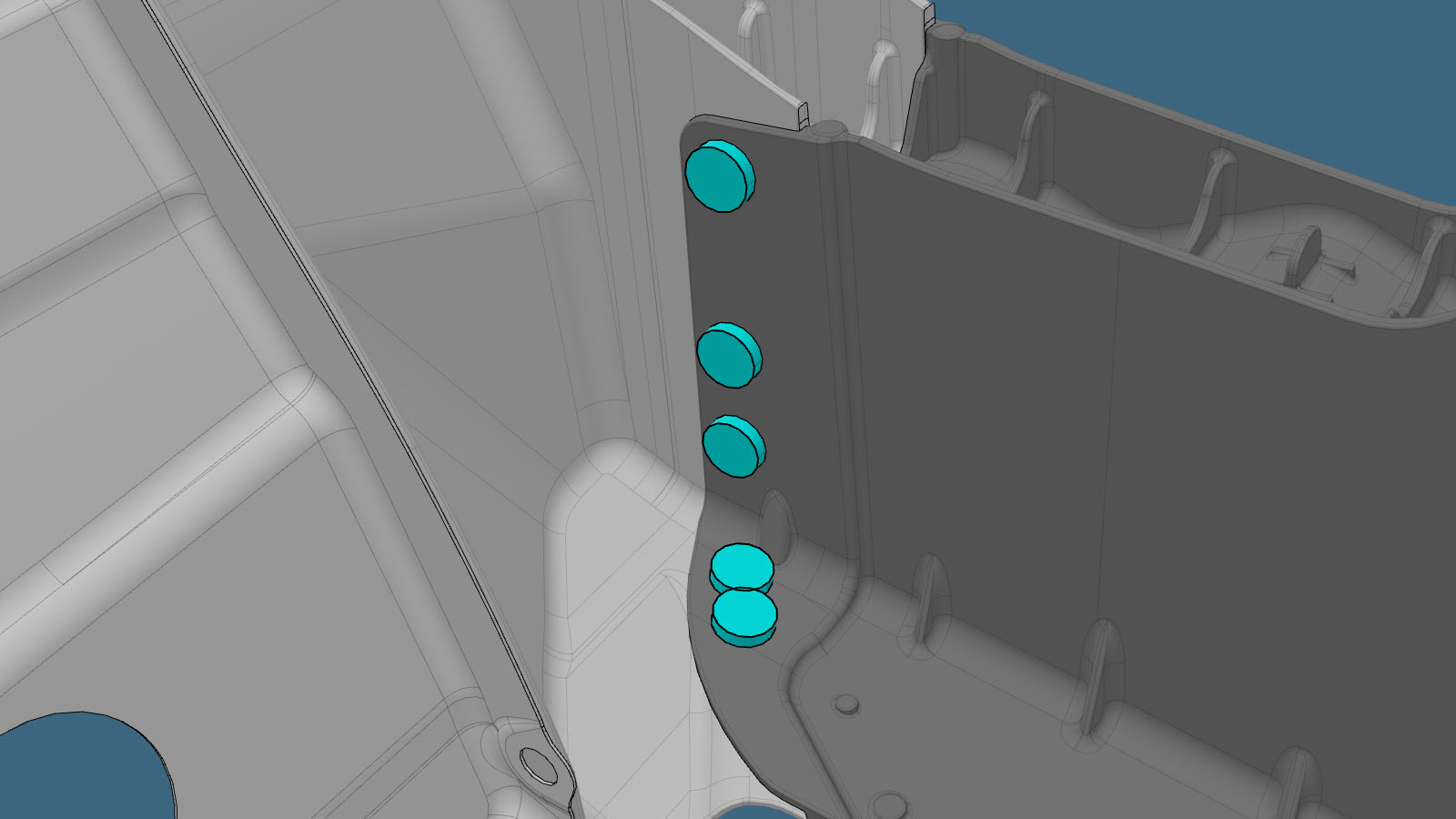

  22. Installare i nuovi componenti.
    Serrare il bullone a 6,7 Nm.
  23. Applicare sigillante per giunzioni sul giunto tra il nuovo componente e il sottoscocca pressofuso posteriore.
  24. Installare Staffa a boomerang (inferiore).
    Nota

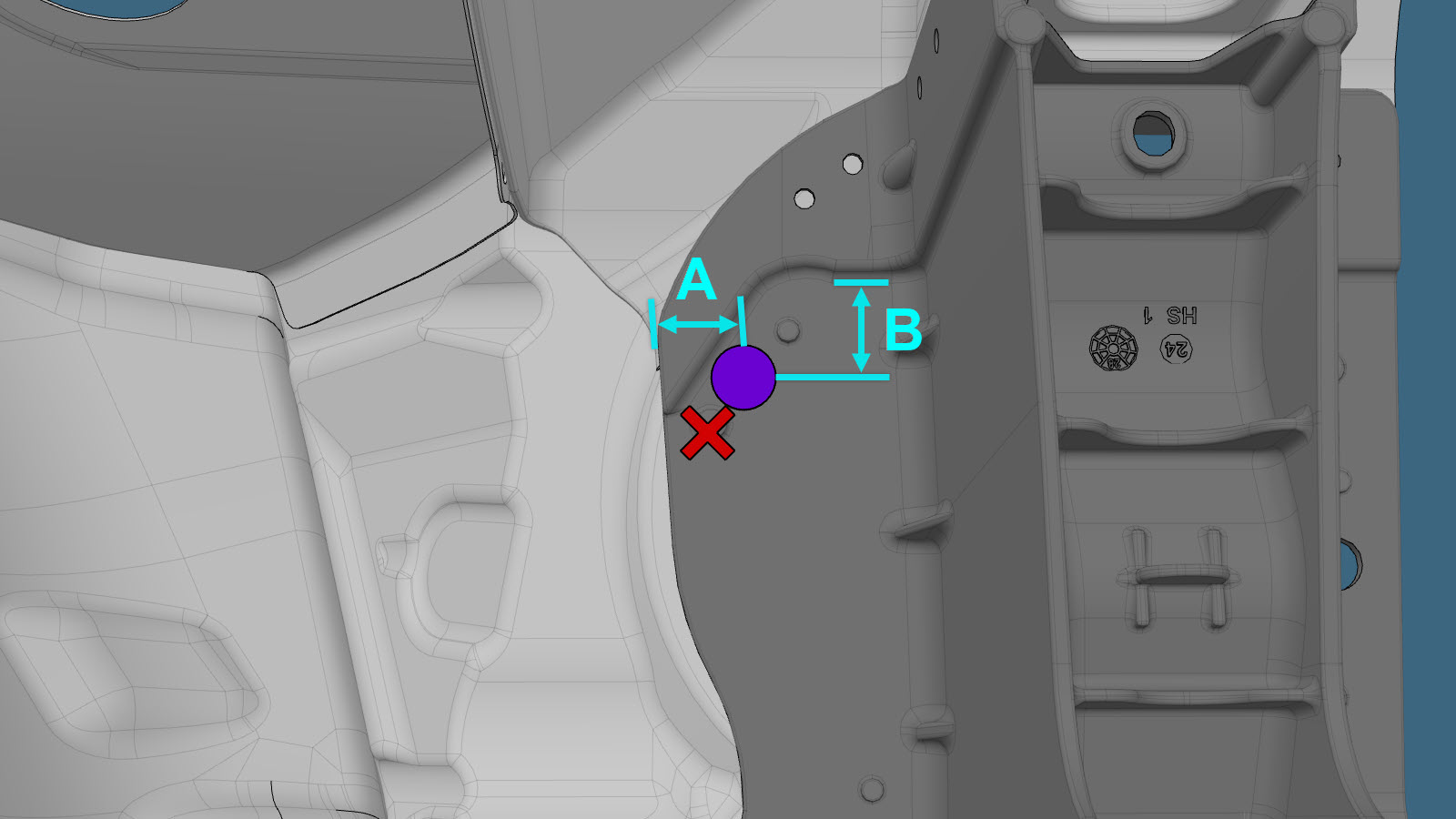

    Ricollocare il dispositivo di fissaggio indicato nella posizione specificata per la procedura relativa alla staffa a boomerang (inferiore), in modo da evitare urti con il perno di espulsione.
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
  25. Installare Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).

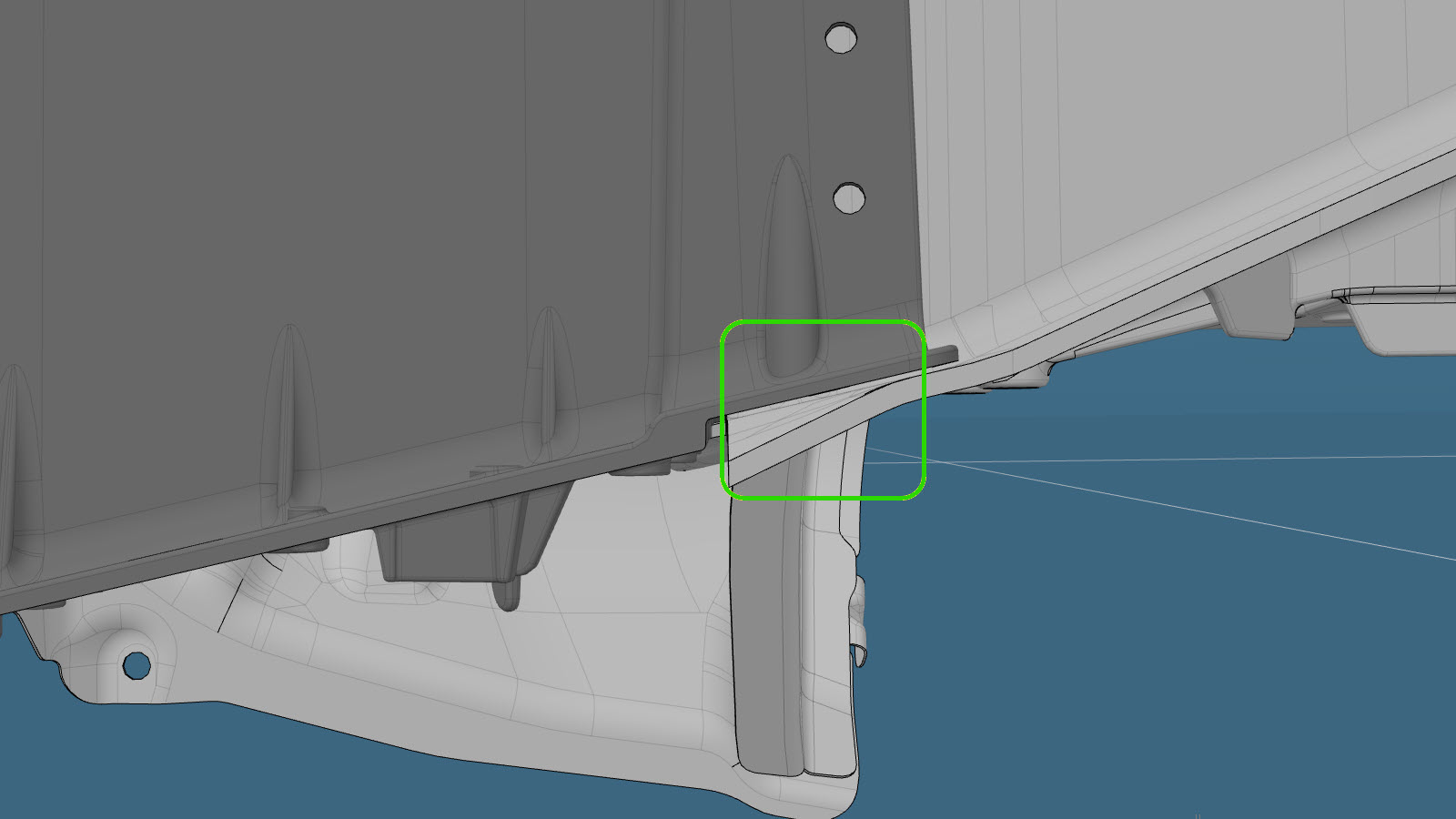

  26. Installare il sigillante in butile come indicato.
  27. Installare il sigillante in butile come indicato.
  28. Eseguire le eventuali operazioni post-riparazione necessarie.
  29. Installare il Panel Assembly - Rear (Remove and Replace).
  30. Installare il Diffuser - Rear Fascia (Remove and Replace).
  31. Installare il Panel - Aero Shield - Front (Non-Structural Pack) (Remove and Replace).
  32. Installare il Panel - Aero Shield - Rear (Remove and Replace).
  33. Installare il Trim - Side - Trunk - LH (Remove and Replace).
  34. Installare il Wheel Arch Liner - Rear - LH (Non-Structural Pack) (Remove and Replace).
  35. Solo componente DX: Installare il Subwoofer (Remove and Replace).
  36. Installare il Trunk Assembly - Lower (Remove and Replace).
  37. Installare il Insulator - Wheelhouse - LH (Remove and Replace).
