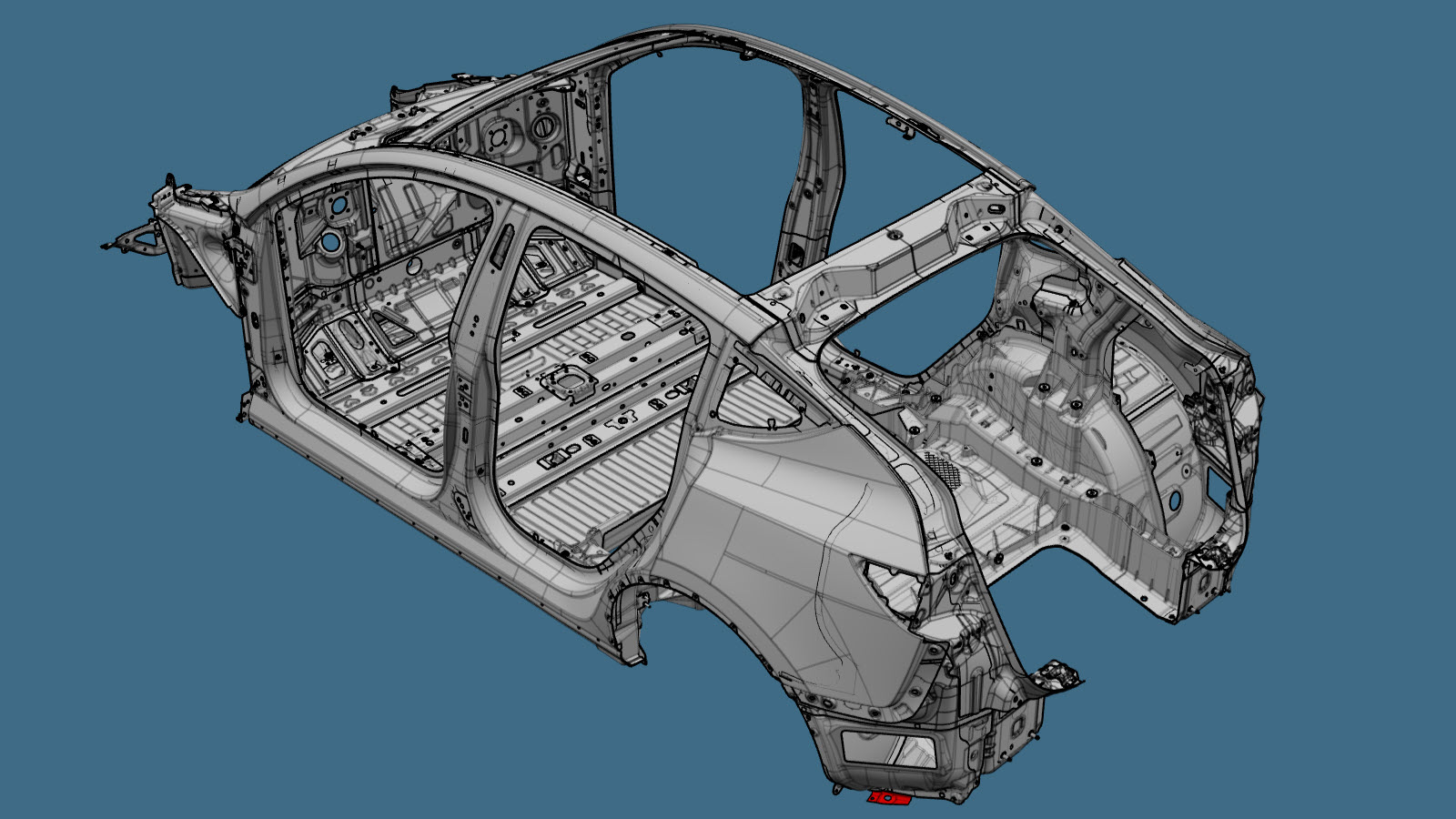

Staffa di fissaggio del paraurti sulla staffa a boomerang (inferiore)
Codice modifica:
10102102002,
10102102102
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Questa procedura serve a riparare la staffa di fissaggio del paraurti sulla staffa a boomerang (inferiore). Per riparare la staffa a boomerang (inferiore), fare riferimento alla procedura Staffa a boomerang (inferiore).
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

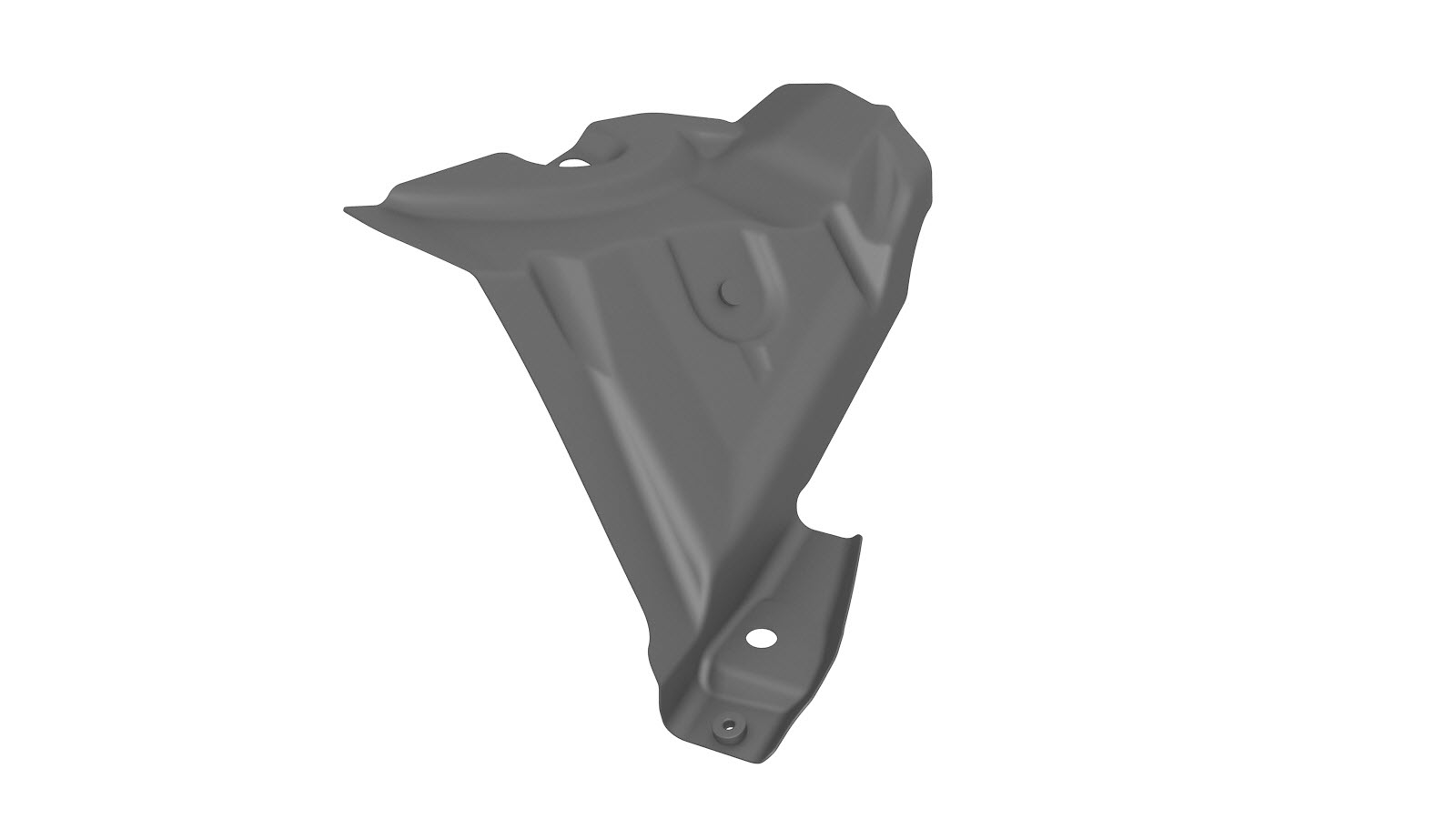

| 1 | LWR WING BRACKET (staffa a boomerang - inferiore) | |
| 3 | Rivetto strutturale a strappo, 6,5 mm |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
- Rimuovere Fascia - Rear (Remove and Install).
- Rimuovere Diffuser - Rear Fascia (Remove and Replace).
-

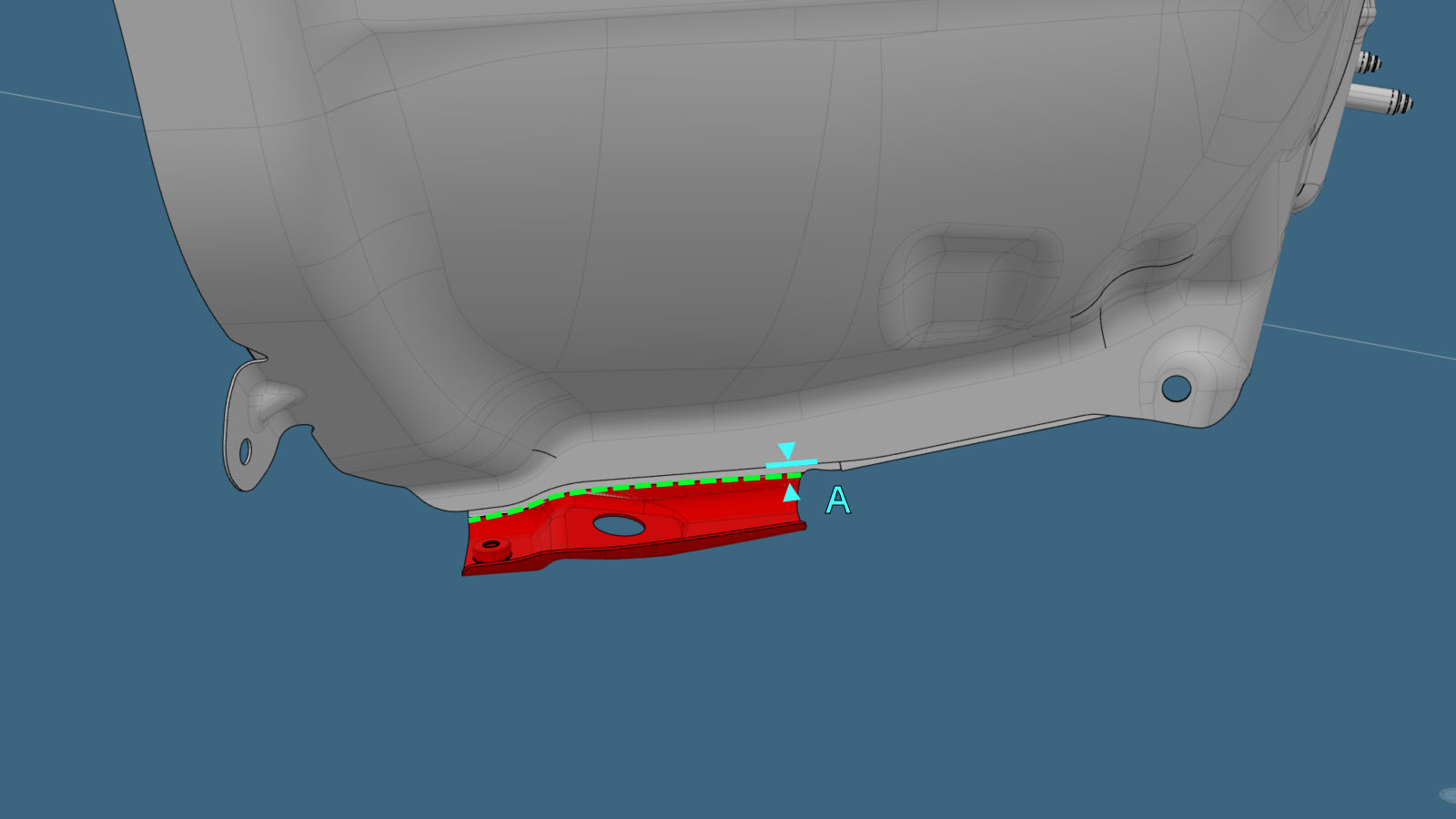

Rimuovere il componente originale.
- Linea/punto di riferimento
- Linea di taglio A = 4 mm
-

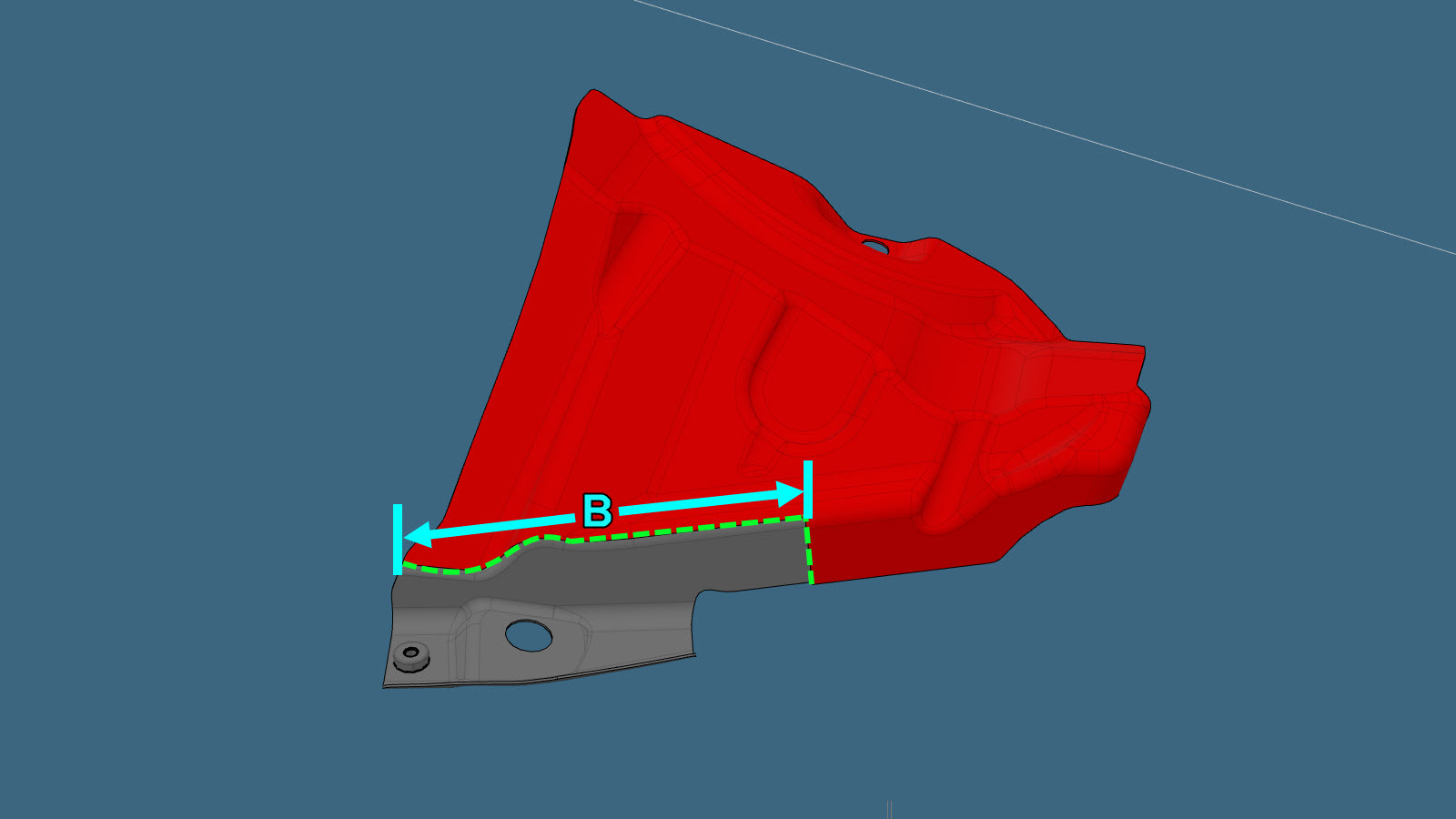

Rimuovere la staffa di fissaggio del paraurti dalla parte di ricambio staffa a boomerang (inferiore)
- Linea/punto di riferimento
- Linea di taglio B = 161 mm
- Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

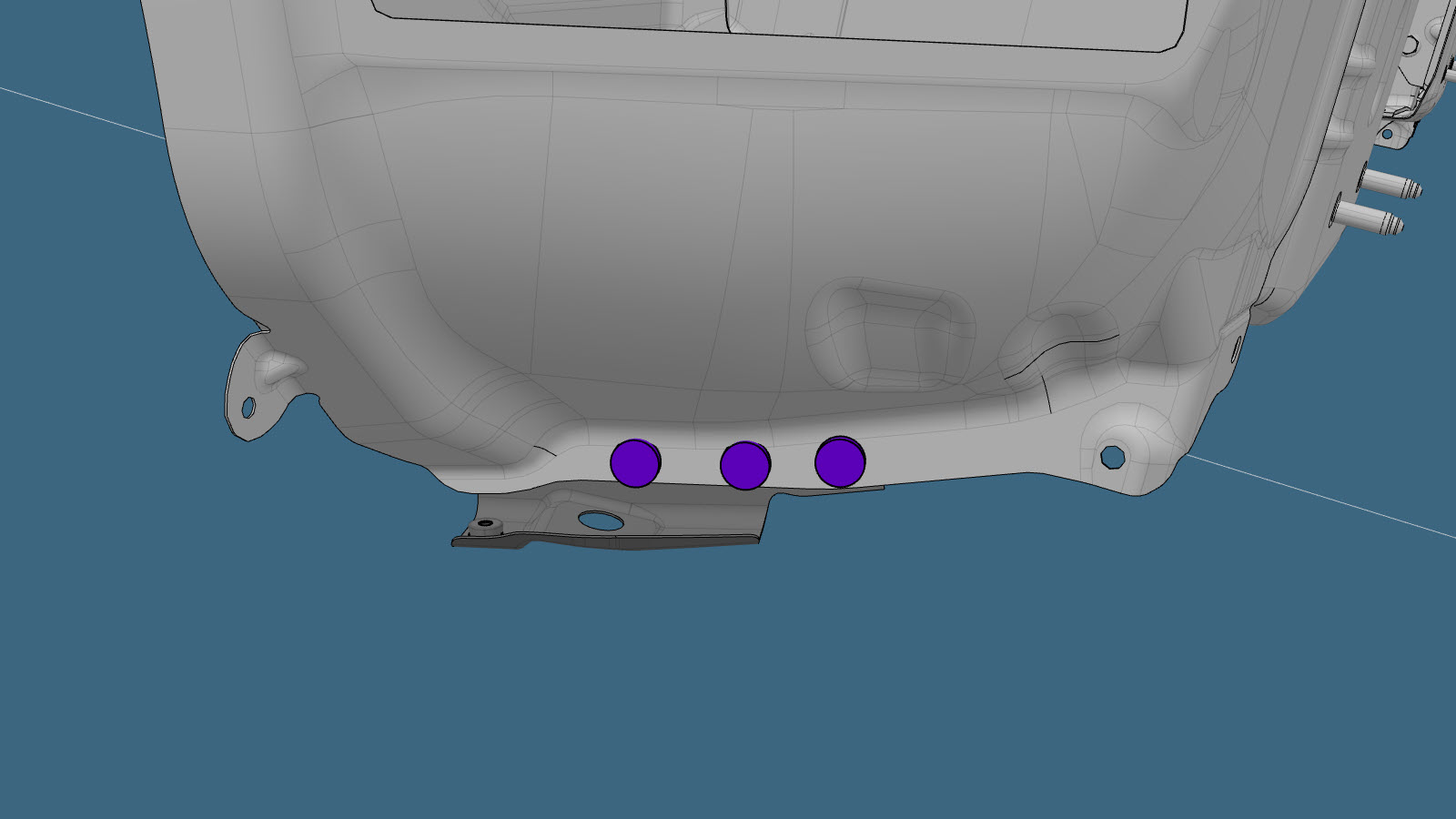

- Installare i nuovi componenti.
- Eseguire le eventuali operazioni post-riparazione necessarie.
- Installare il Diffuser - Rear Fascia (Remove and Replace).
- Installare il Fascia - Rear (Remove and Install).
