Parte inferiore mascherina con staffe tergicristalli

Codice modifica: 10101025702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note

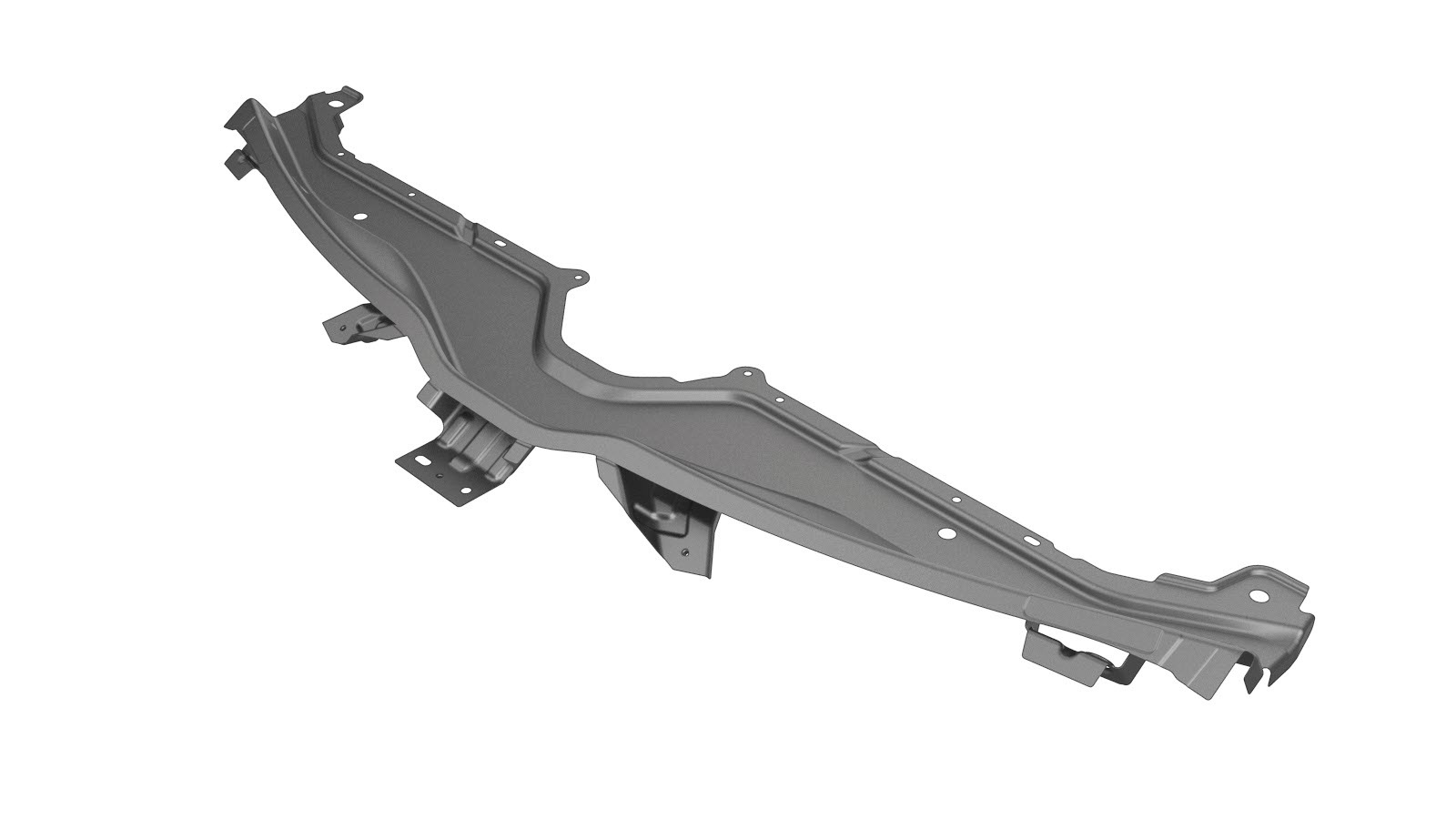

1 MY ASY-COWL LWR W WIPER BRKTS SVC E-COAT (parte inferiore mascherina con staffe tergicristalli)
23

Rivetto, 4,8 mm

4

Rivetto Flow-Form S28

2 Bullone , M6X18 Numero parte Tesla 1006529-00-A.
2 Dado rivettato, RIV NUT,FLUSH,M6 Numero parte Tesla 2007016.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Fender Assembly - Front - LH (Remove and Install).
  2. Rimuovere Hinge - Hood - LH (Remove and Replace).
  3. Rimuovere Insulator - Dash (Remove and Replace).
  4. Rimuovere la parte superiore mascherina.

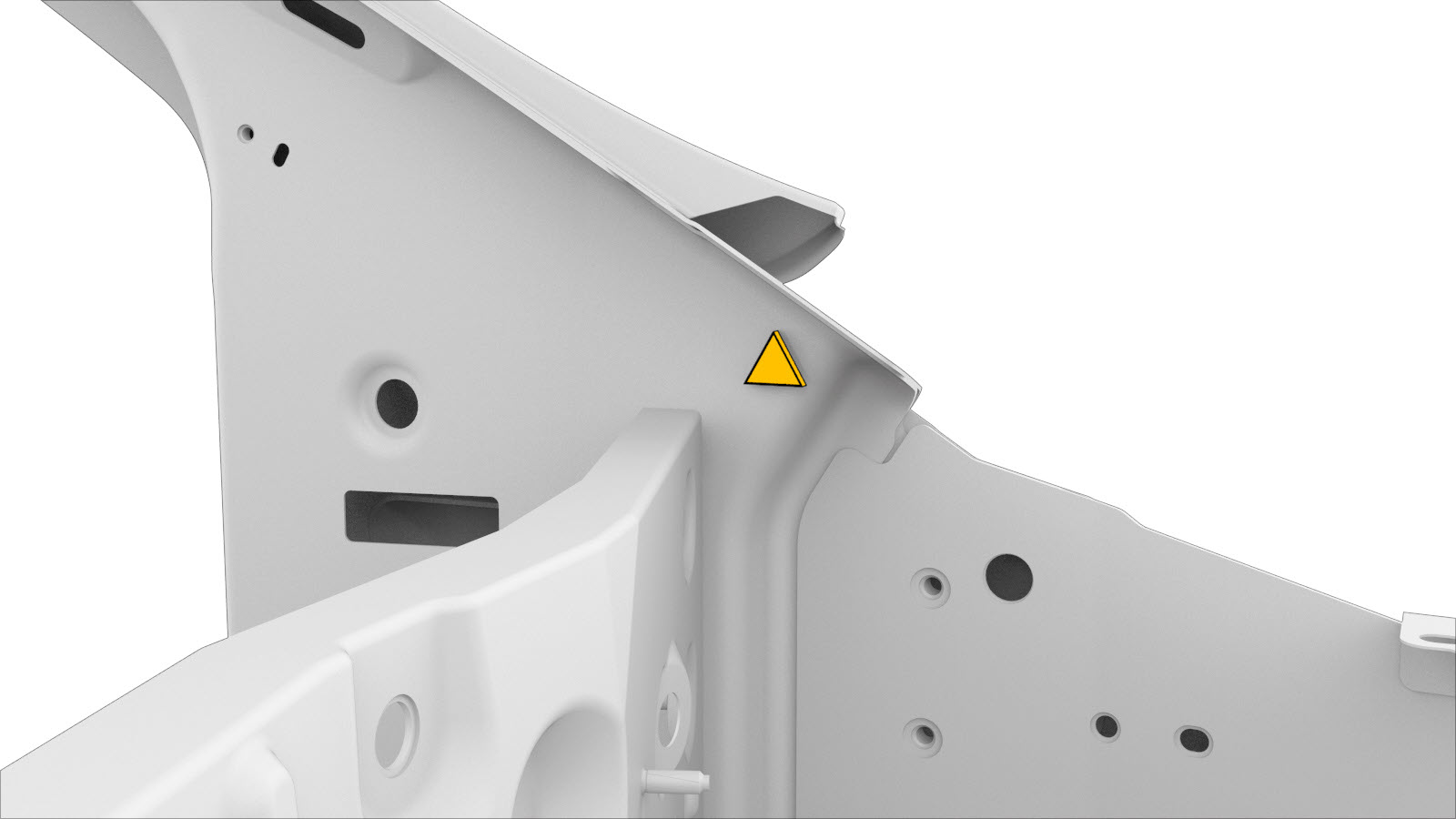

  5. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica

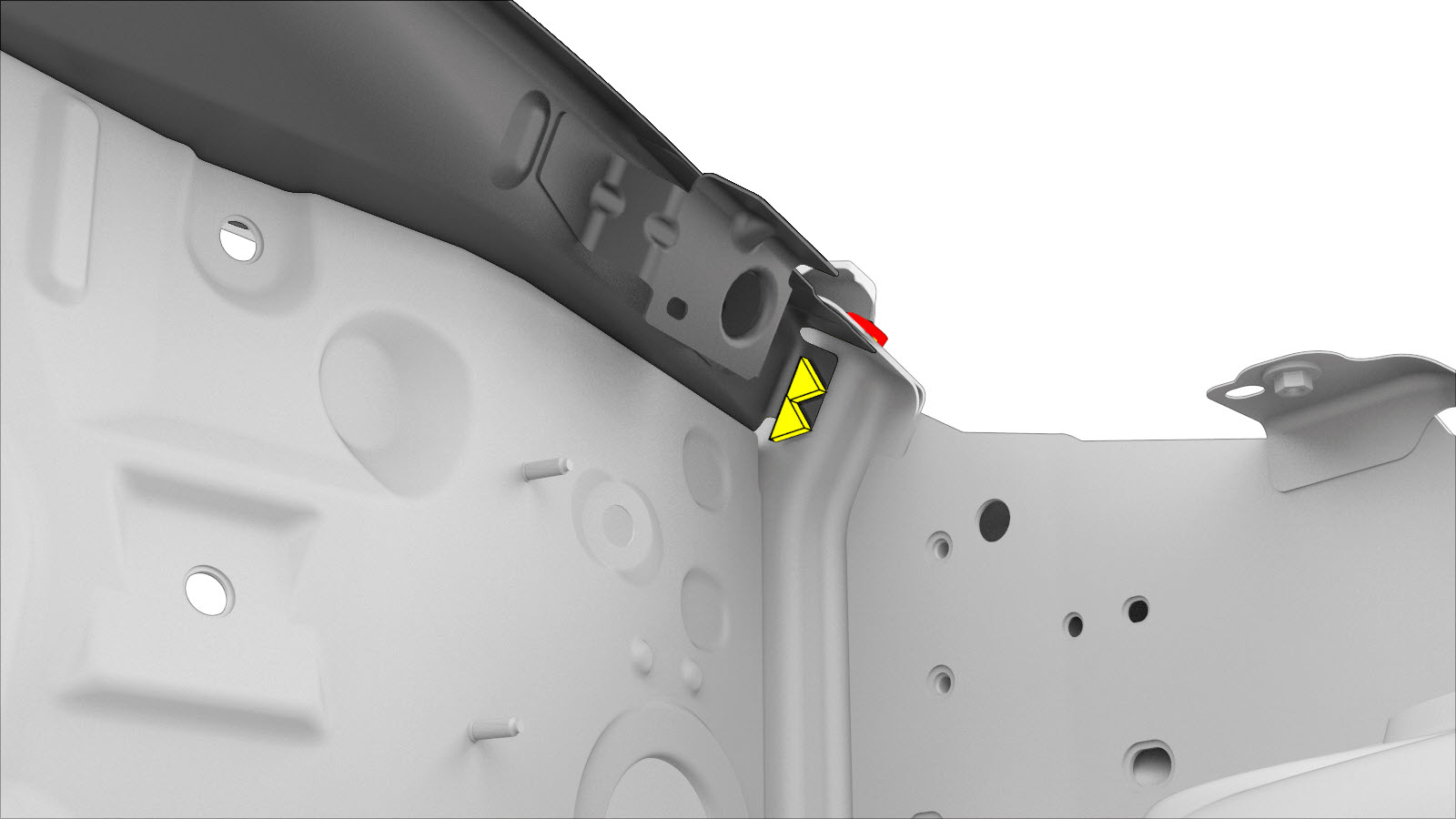

  6. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica

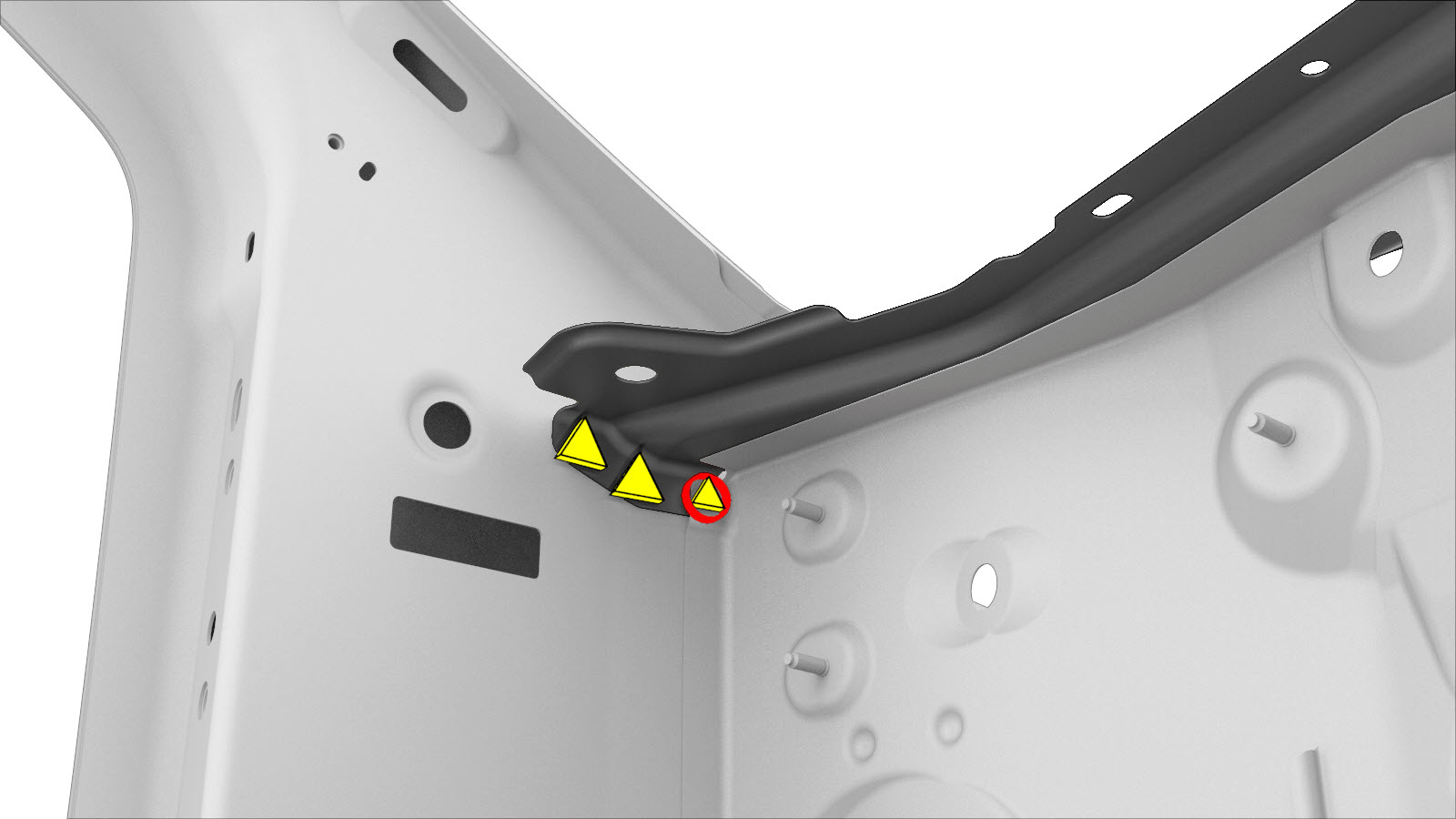

  7. Rimuovere il componente originale.
    • o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
    • o saldature a punti di fabbrica

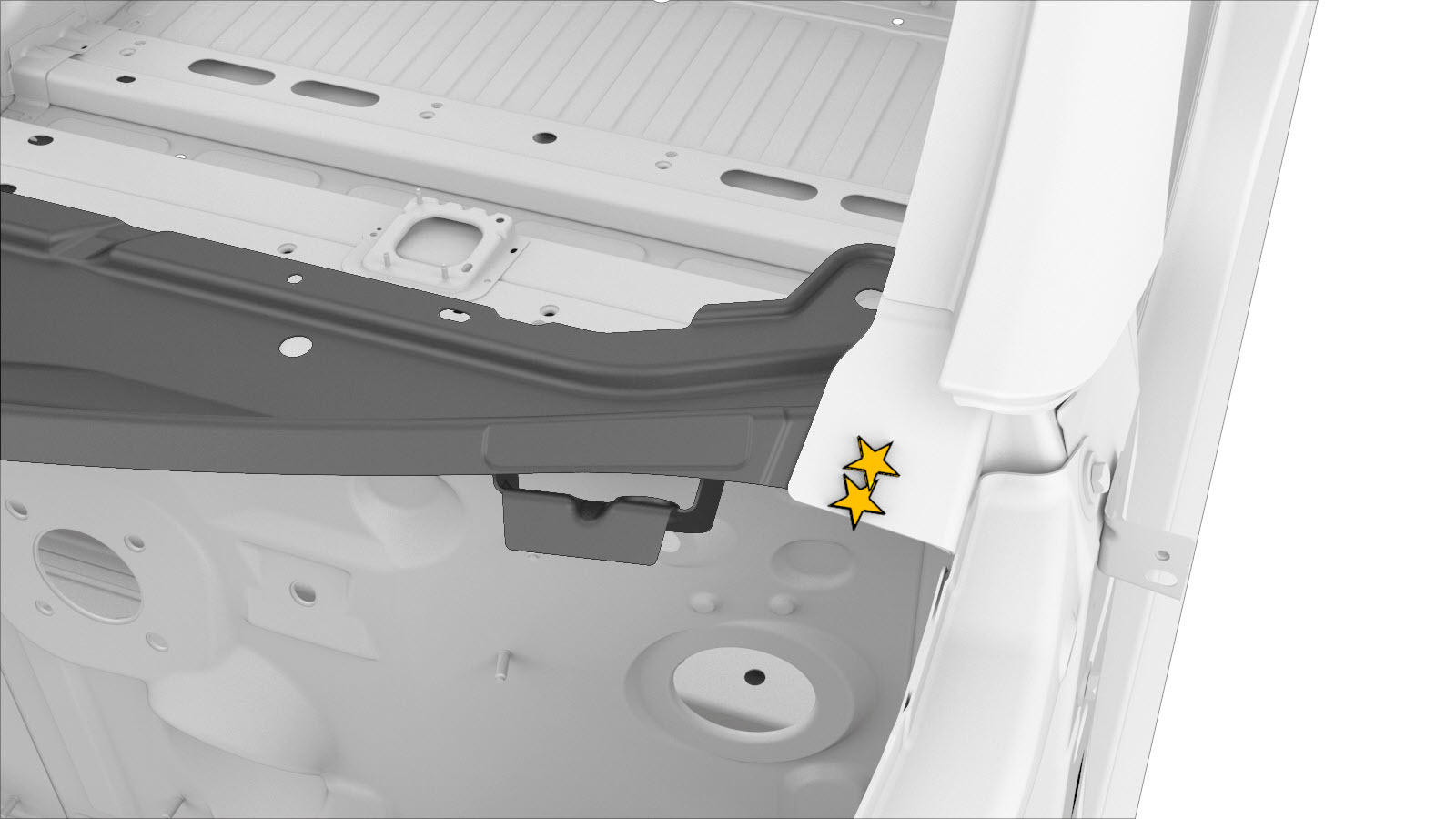

  8. Predisporre l'installazione.
    • Dado rivettato
  9. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
  10. Predisporre l'installazione.
  11. Predisporre l'installazione.
  12. Predisporre l'installazione.

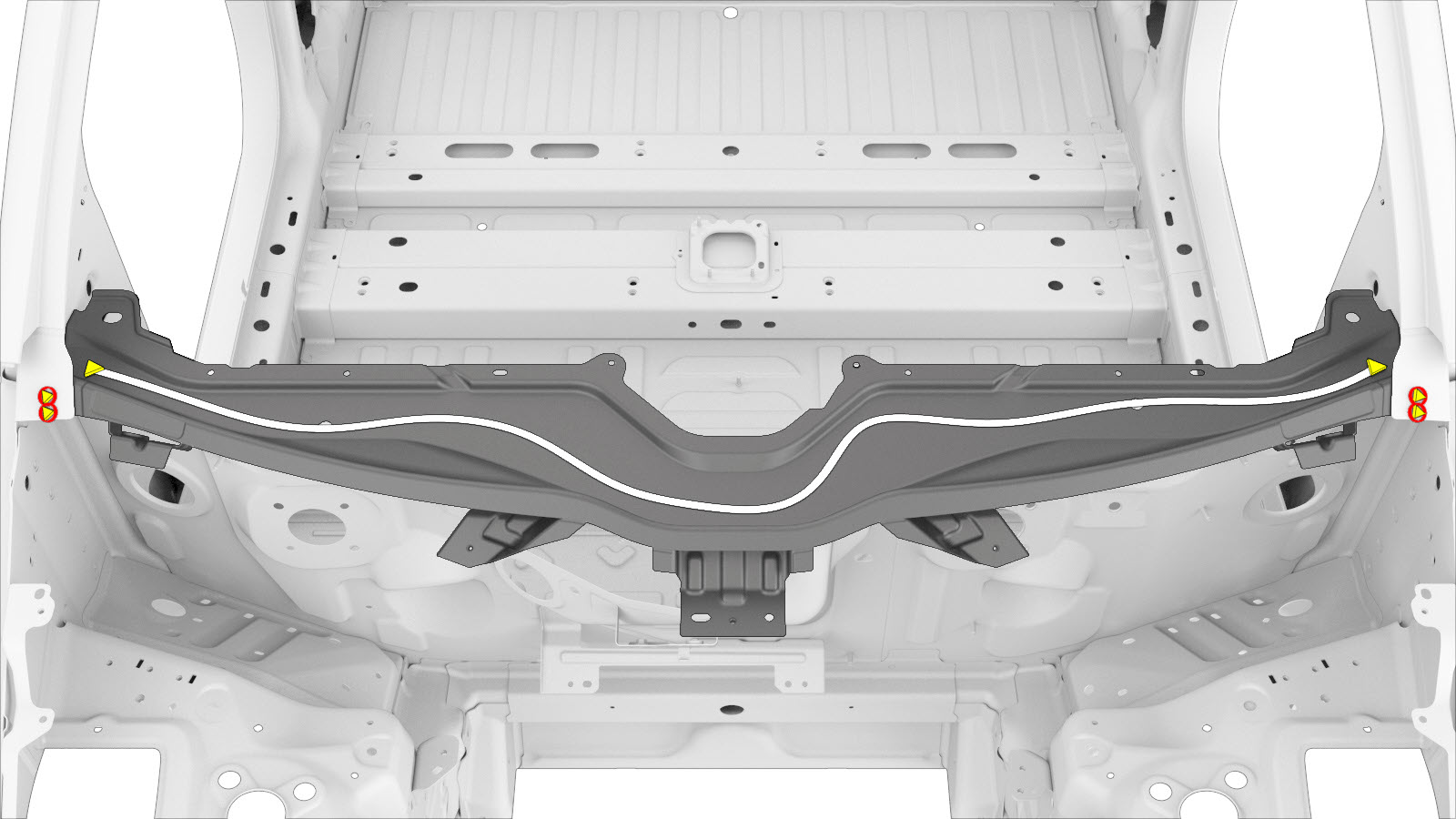

  13. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

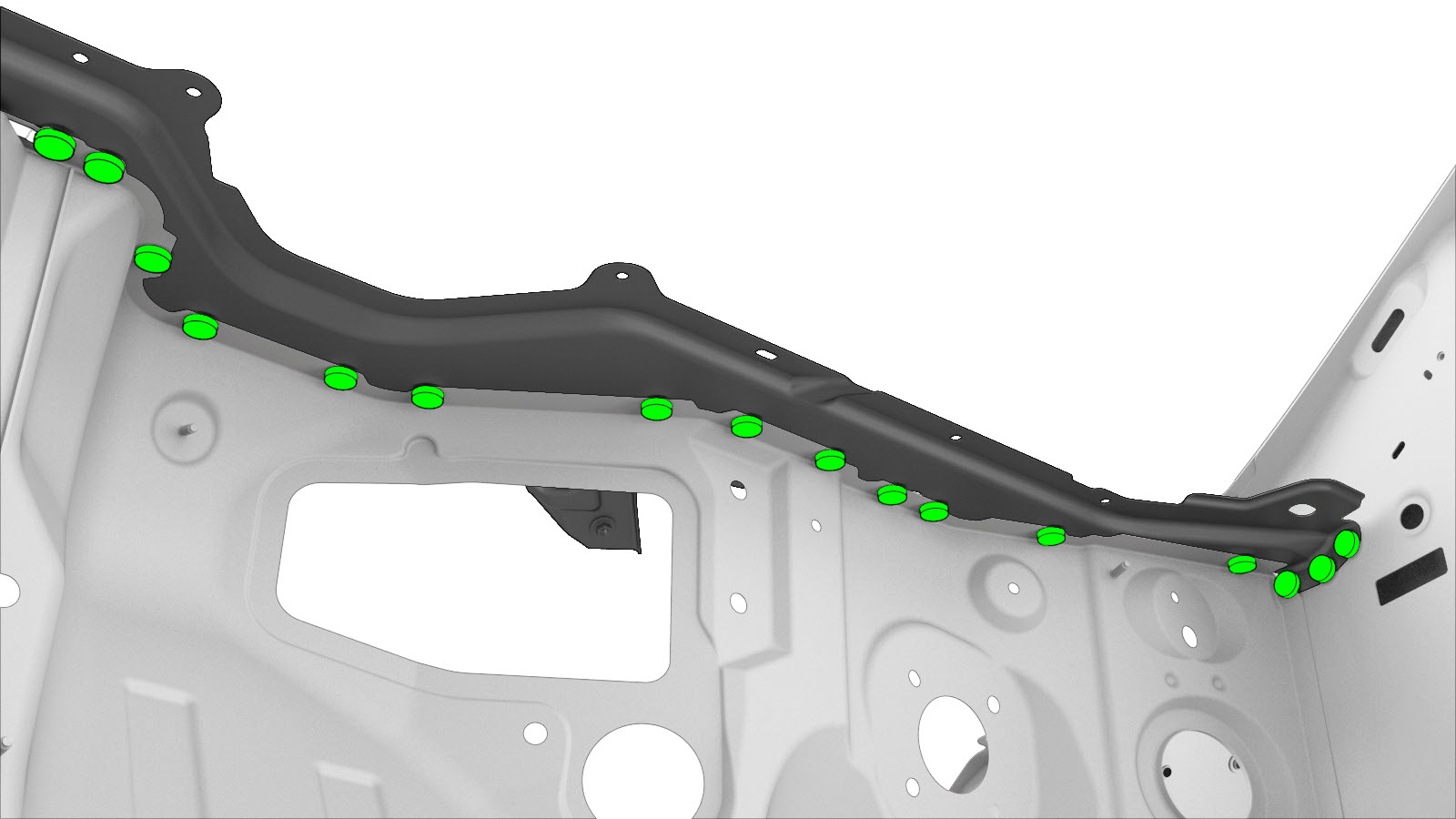

  14. Installare i nuovi componenti.
    Serrare i bulloni a 10 Nm.

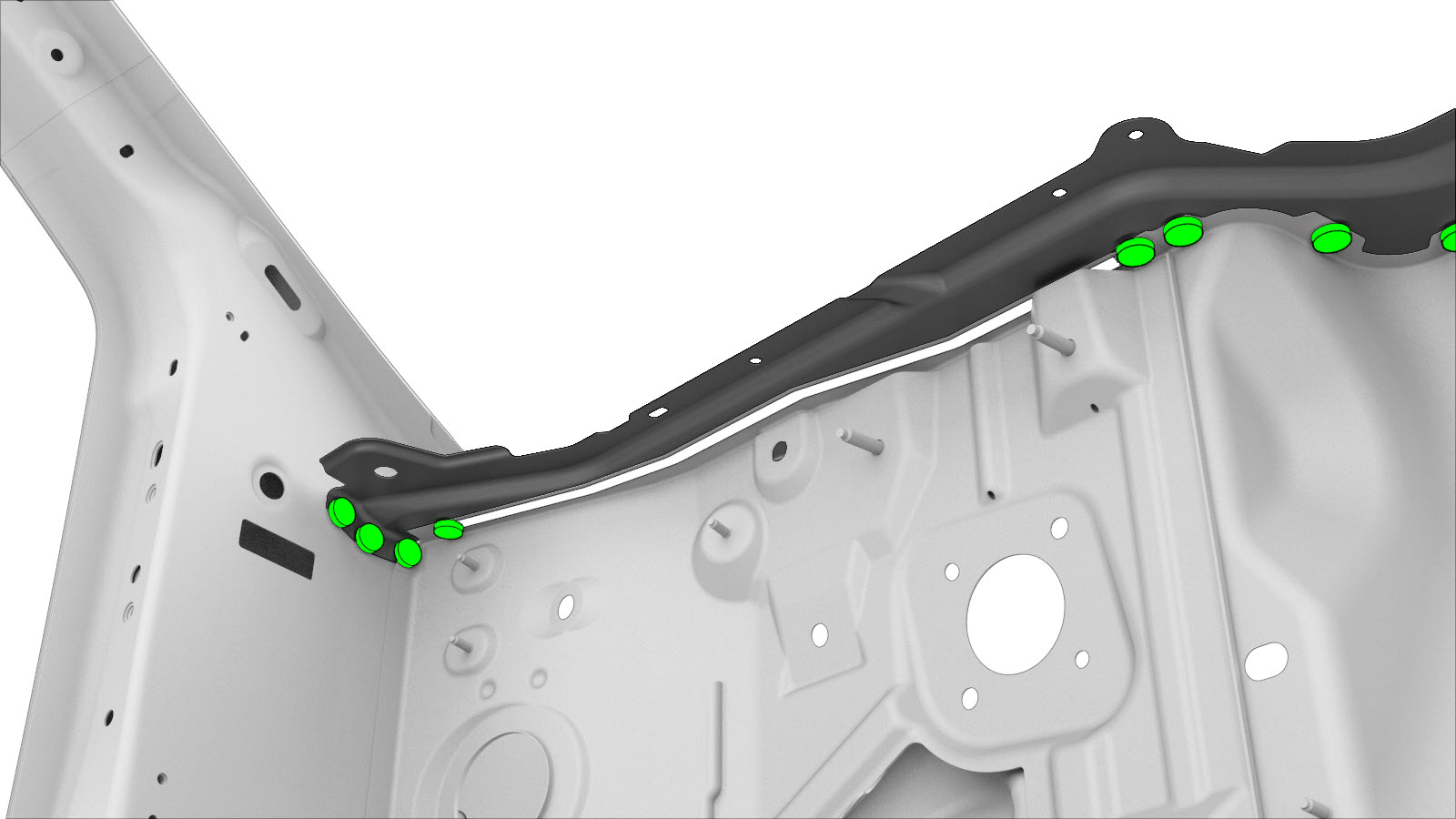

  15. Eseguire una saldatura a punti di tipo a resistenza.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  16. Installare la parte superiore mascherina.
  17. Eseguire le eventuali operazioni post-riparazione necessarie.
  18. Installare il Insulator - Dash (Remove and Replace).
  19. Installare il Hinge - Hood - LH (Remove and Replace).
  20. Installare il Fender Assembly - Front - LH (Remove and Install).
