Parte esterna guida telaio anteriore (completa)

Codice modifica: 10101027602, 10101027702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Elenco parti

Quantità Descrizione Immagine / Note
1 M3 ASY, FRONT RAIL OUTER, SVC (parte esterna guida anteriore)
26

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

1 WELD STUD,DAW,M6x18,STL[88],ZN,SD Numero parte Tesla 1129607-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Carpet - Interior Complete (Remove and Replace).
  2. Rimuovere Supermanifold (Remove and Replace).
  3. Rimuovere Subframe Assembly - Front (Dual Motor) (Remove and Install).
  4. Rimuovere Crush Can - Upper - Front - LH (Remove and Replace).
  5. Rimuovere Ankle Catcher (Remove and Replace).
  6. Rimuovere Control Arm - Upper - Front - LH (Non-Structural Pack) (Remove and Replace).
  7. Rimuovere Damper Assembly - Front - LH (RWD) (Remove and Replace).
  8. Rimuovere la Torque Box.
  9. Rimuovere la parete preforata del parafango.
  10. Rimuovere il componente originale.
    • o saldature a punti di fabbrica

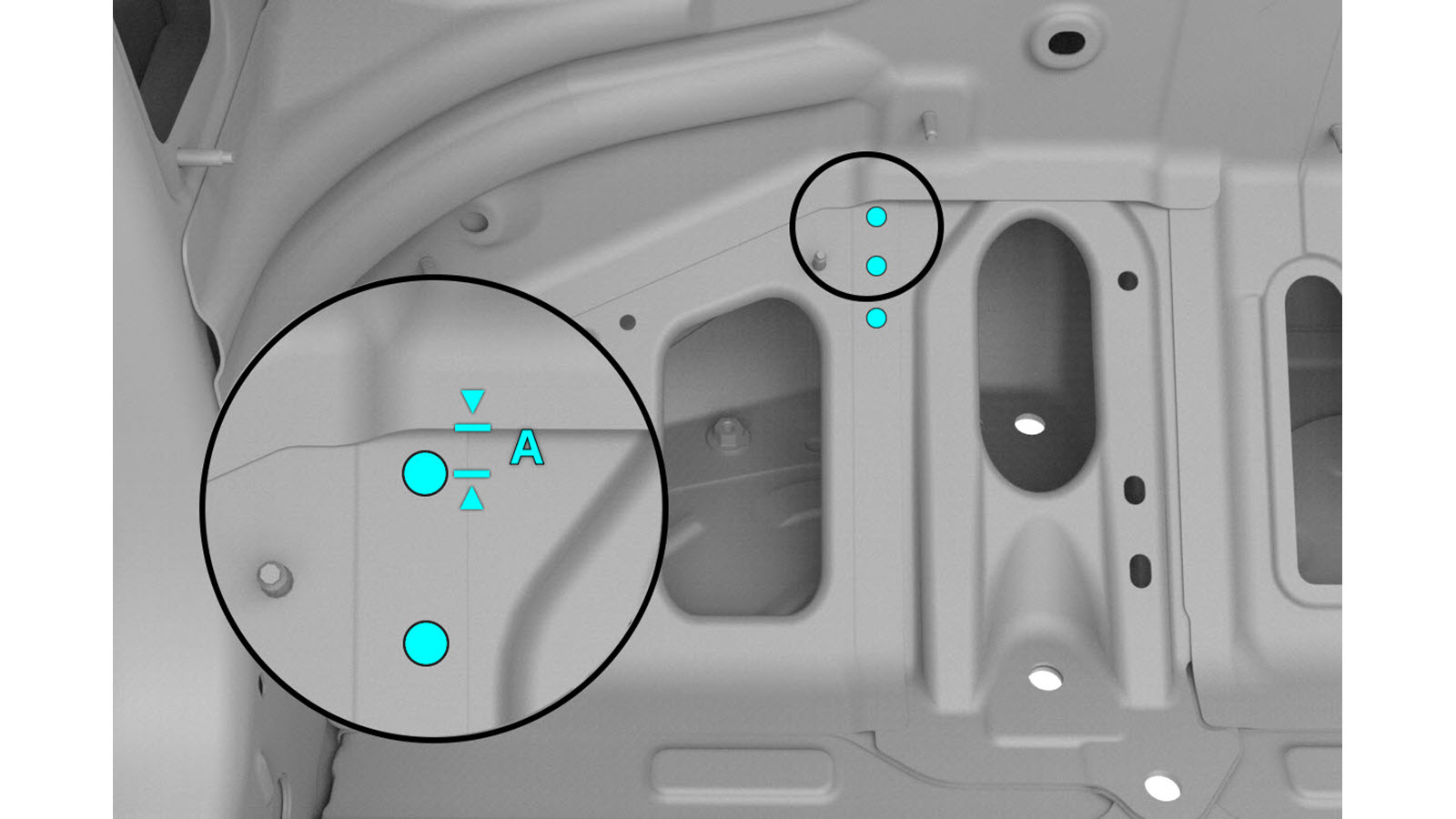

  11. Predisporre l'installazione.

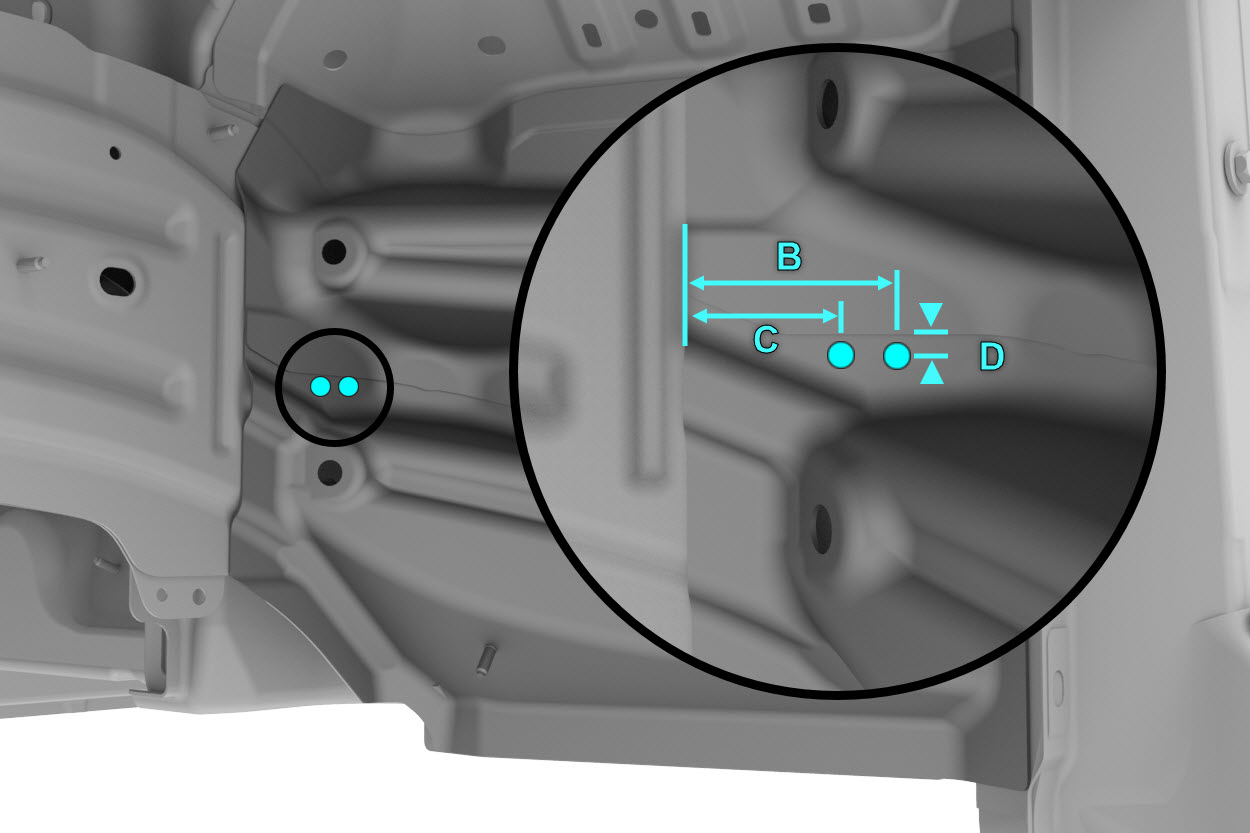

  12. Predisporre l'installazione.

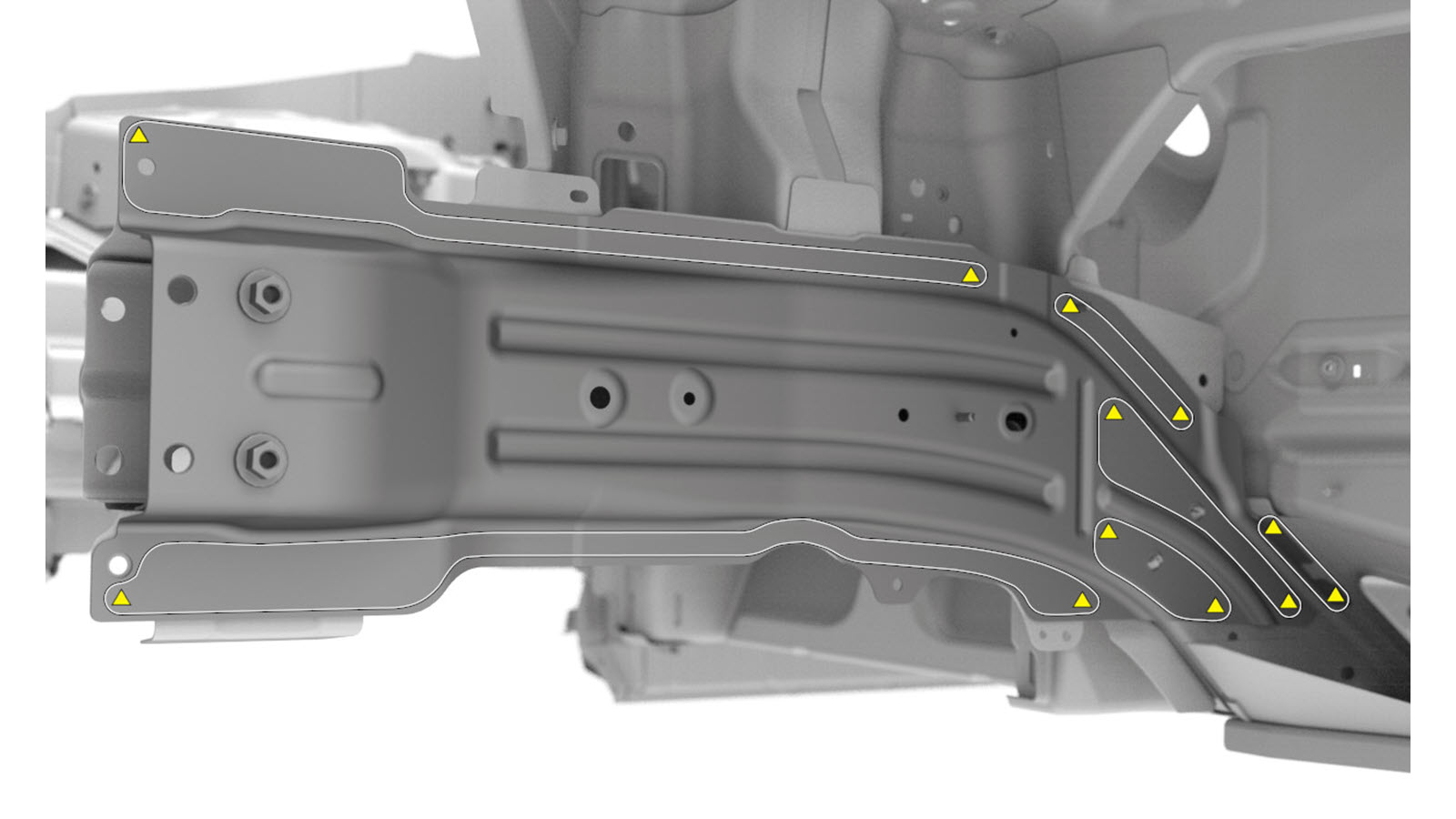

  13. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  14. Installare i nuovi componenti.
  15. Eseguire una saldatura a punti di tipo a resistenza.

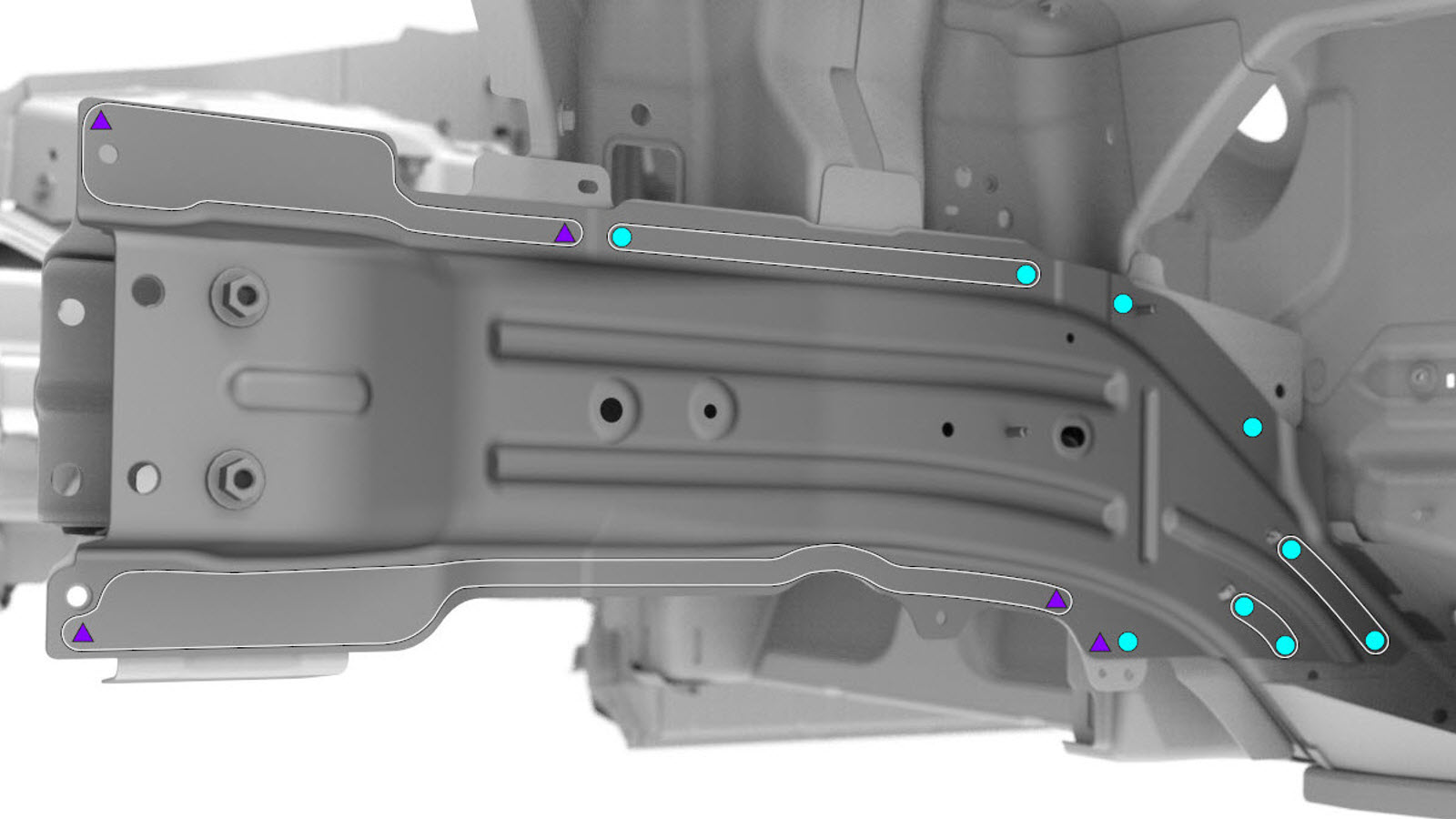

    • o saldature a punti di installazione
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  16. Installare la parete preforata del parafango.
  17. Installare la Torque Box.
  18. Installare i dispositivi di fissaggio come indicato per fissare la torque box alla parte esterna della guida telaio anteriore.

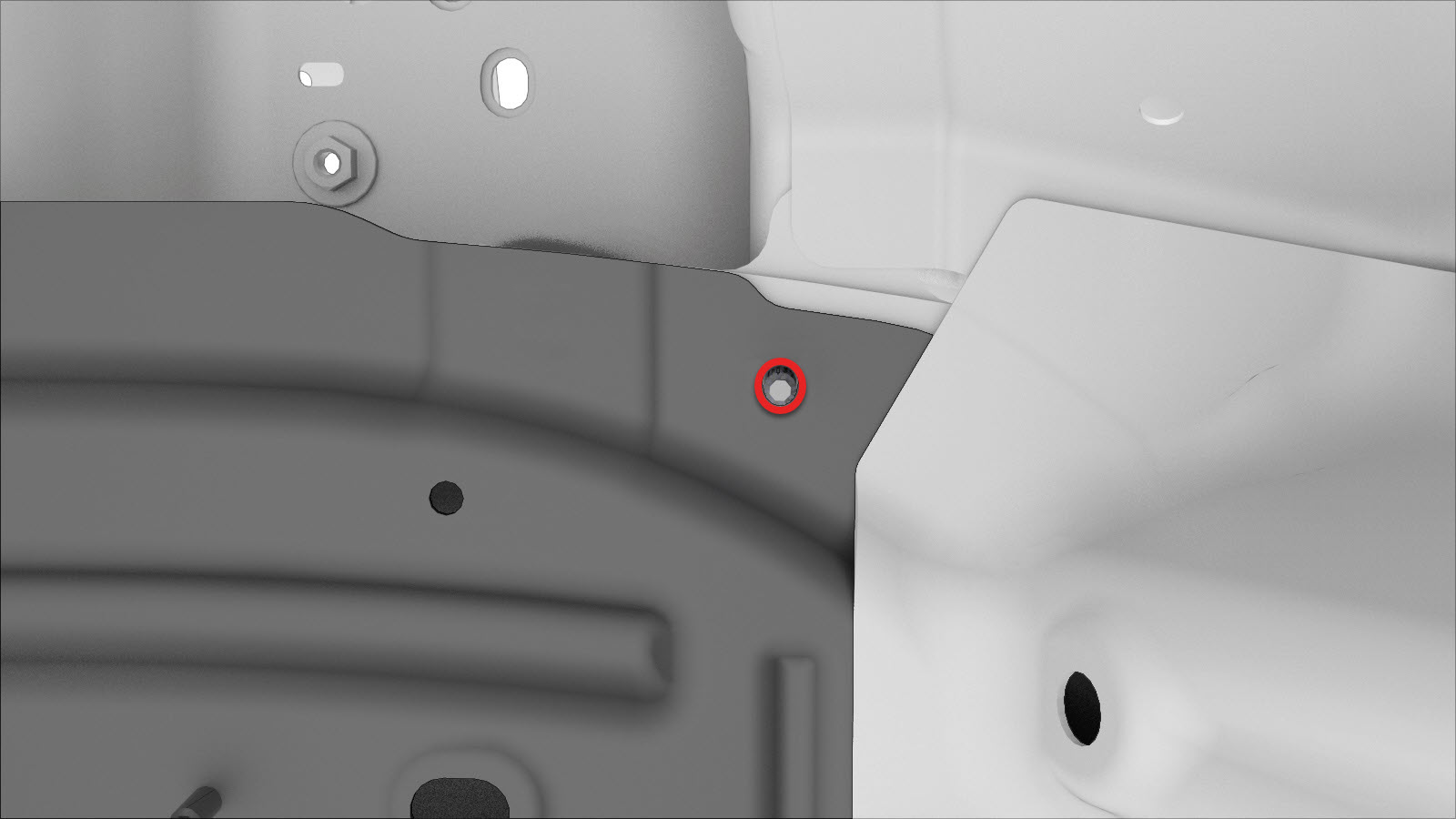

  19. Predisporre l'installazione del prigioniero saldato come indicato.
    • Linea/punto di riferimento

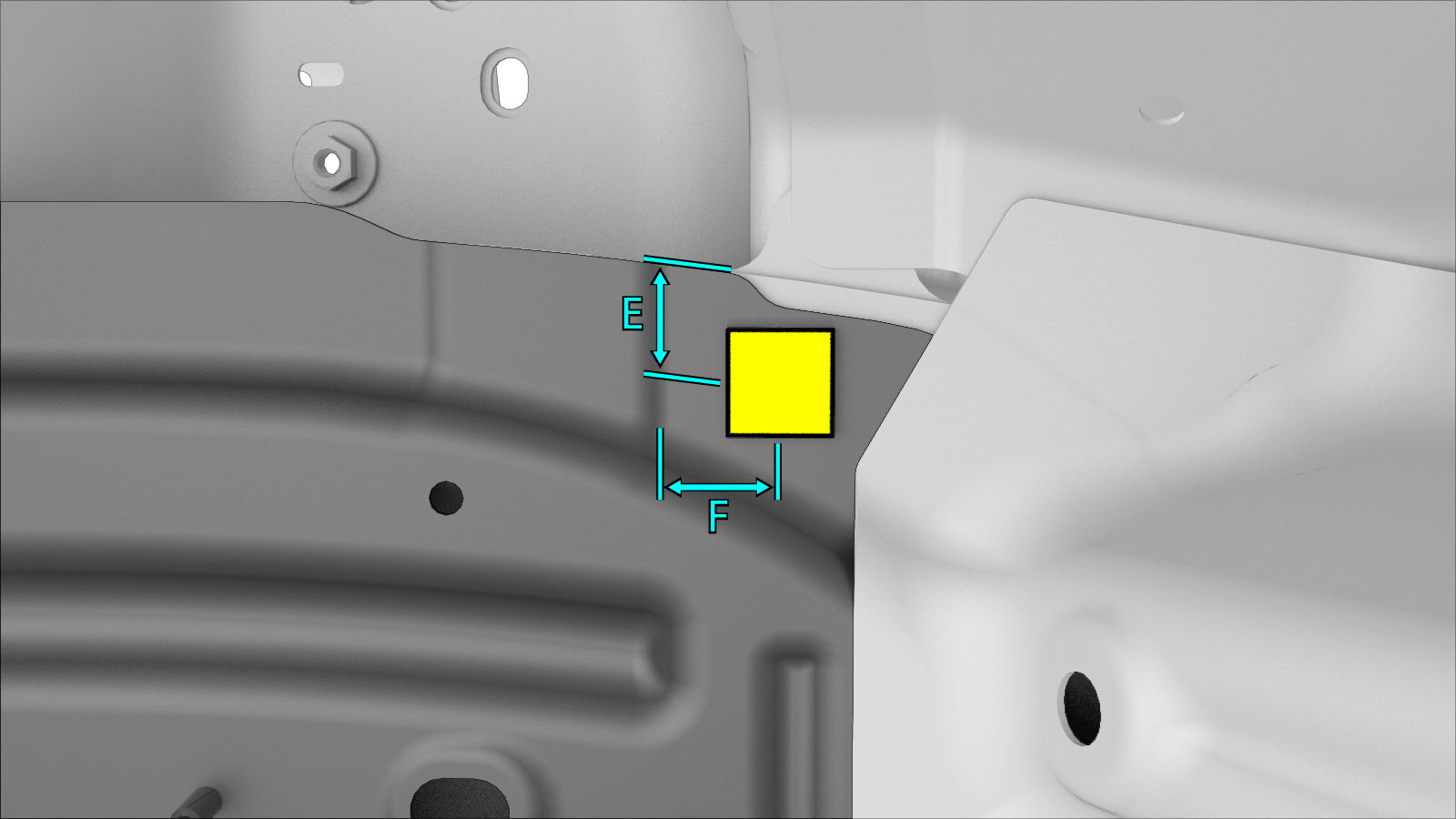

    • Prigioniero E = 20 mm F = 20 mm
  20. Predisporre l'installazione del prigioniero saldato come indicato.
    • Saldatura GMA
  21. Eseguire una saldatura GMA.
    • Saldatura GMA
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  22. Eseguire le eventuali operazioni post-riparazione necessarie.
  23. Installare il Damper Assembly - Front - LH (RWD) (Remove and Replace).
  24. Installare il Control Arm - Upper - Front - LH (Non-Structural Pack) (Remove and Replace).
  25. Installare il Ankle Catcher (Remove and Replace).
  26. Installare il Crush Can - Upper - Front - LH (Remove and Replace).
  27. Installare il Subframe Assembly - Front (Dual Motor) (Remove and Install).
  28. Installare il Supermanifold (Remove and Replace).
  29. Installare il Carpet - Interior Complete (Remove and Replace).
