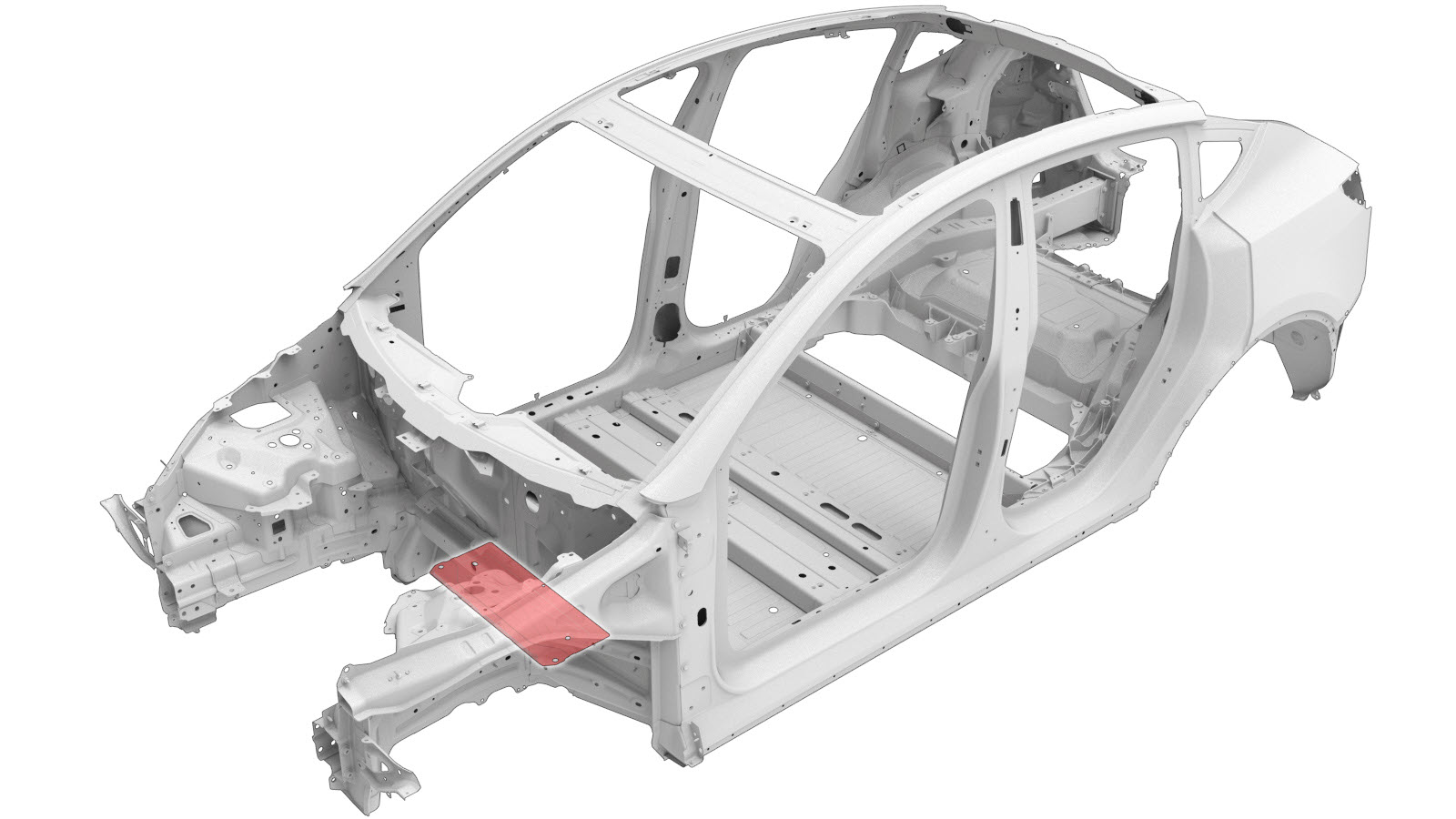

Prolunga pianale anteriore
Codice modifica:
10101008302
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | ASY - FRT FLOOR EXTENSION (prolunga pianale anteriore) | |
| 11 | Rivetto svasato, 4,8 mm, lungo | |
| 4 | Rivetto svasato, 4,8 mm, corto | |
| 10 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
- Rimuovere Carpet - Interior Complete (Remove and Replace).
- Rimuovere Vehicle HV Disablement Procedure.
- Rimuovere HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
-

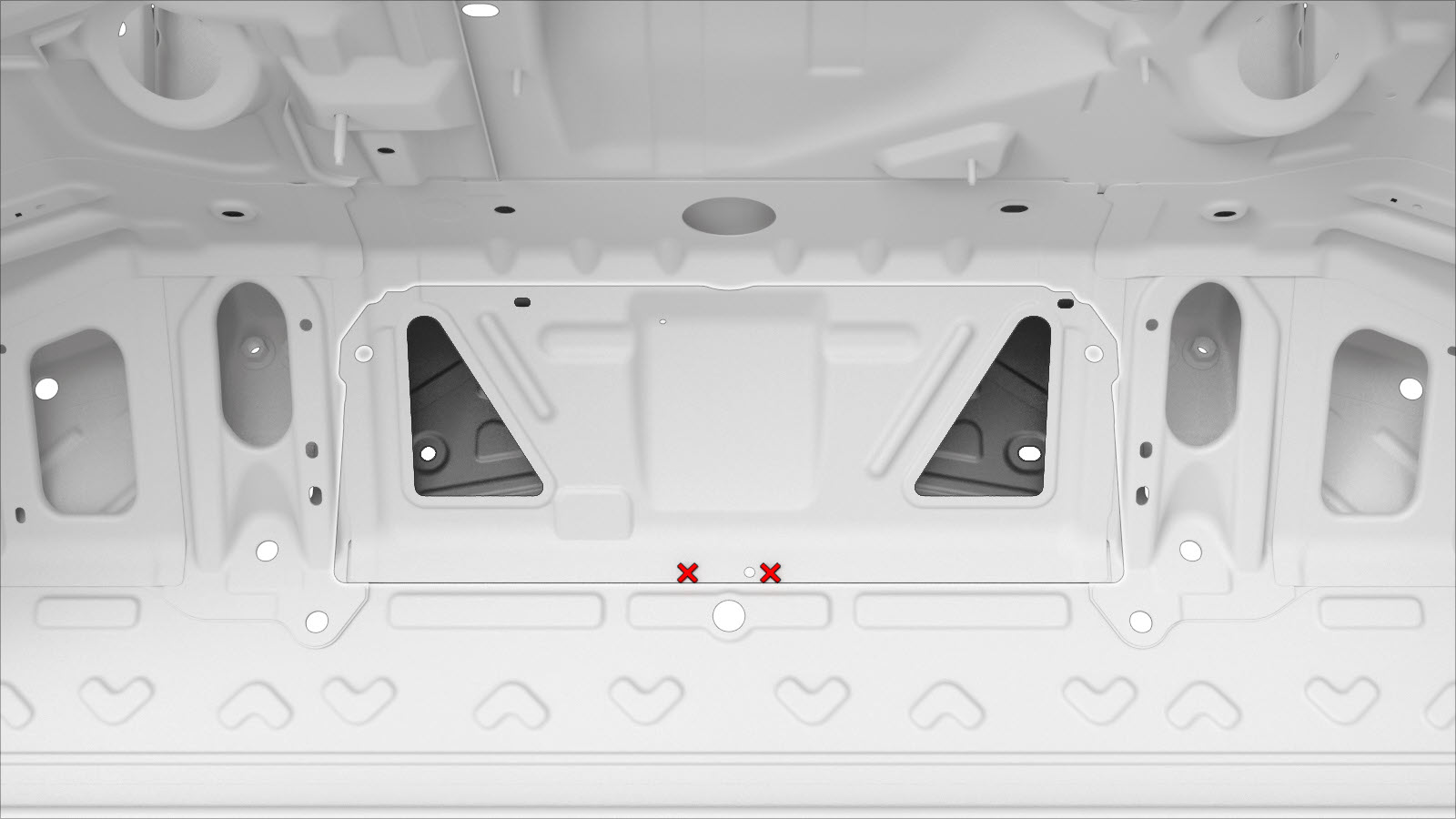

Rimuovere il componente originale.
- o perforazione delle saldature a punti di fabbrica
NotaDurante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.- o saldature a punti di fabbrica
-

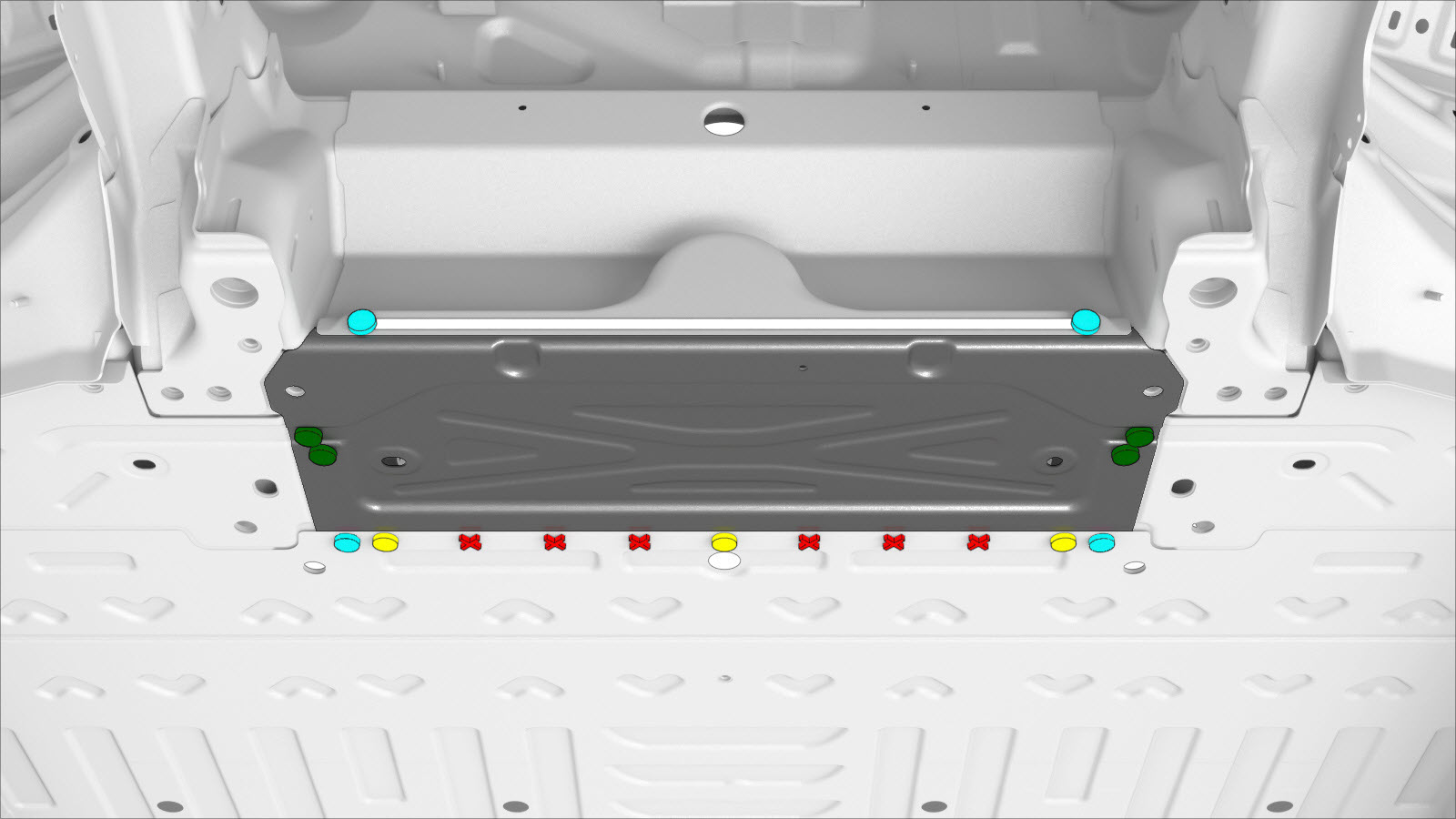

Rimuovere il componente originale.
- o perforazione delle saldature a punti di fabbrica
NotaDurante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.- o saldature a punti di fabbrica
-

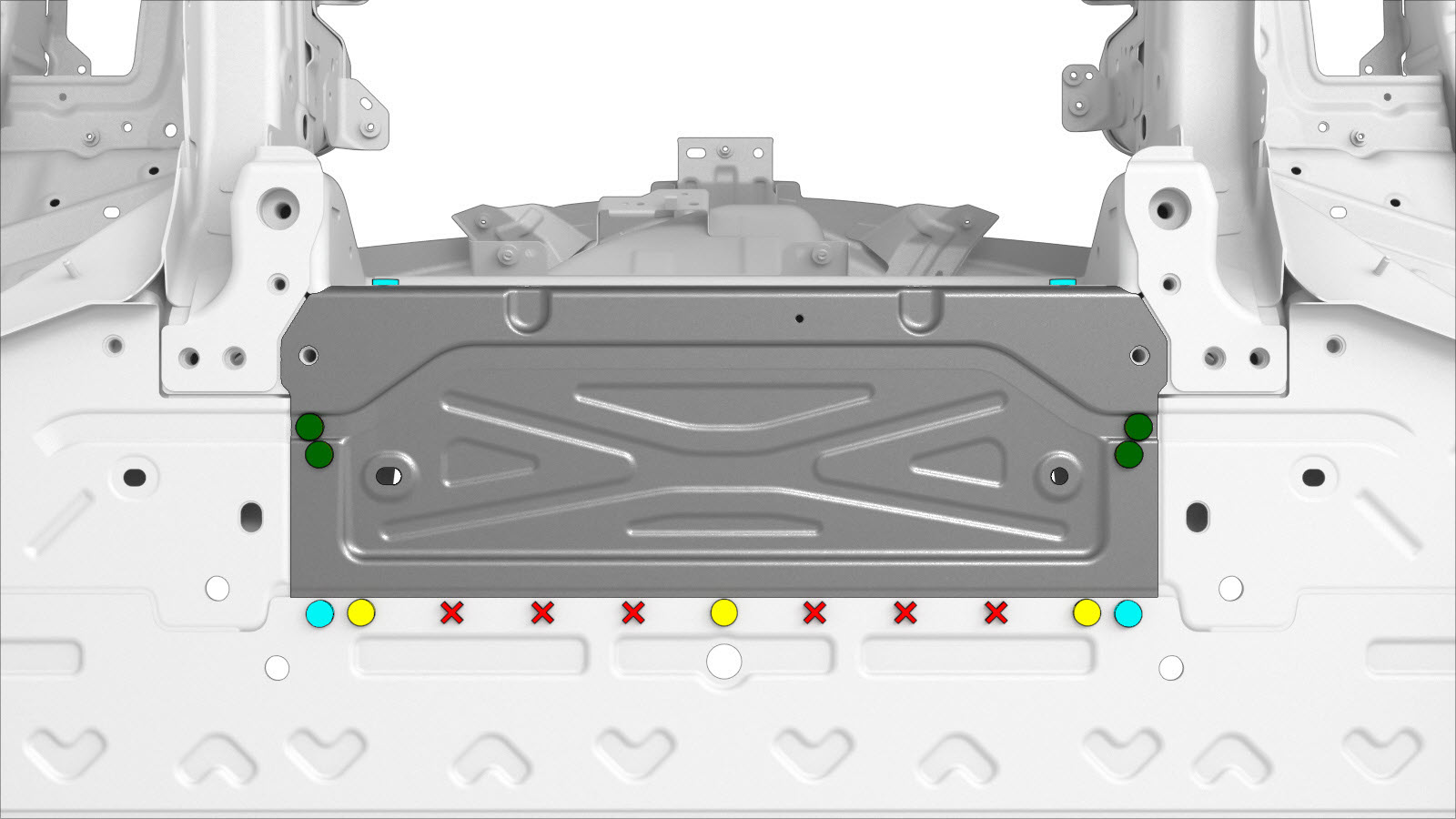

Rimuovere il componente originale.
- o perforazione delle saldature a punti di fabbrica
NotaDurante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti. -

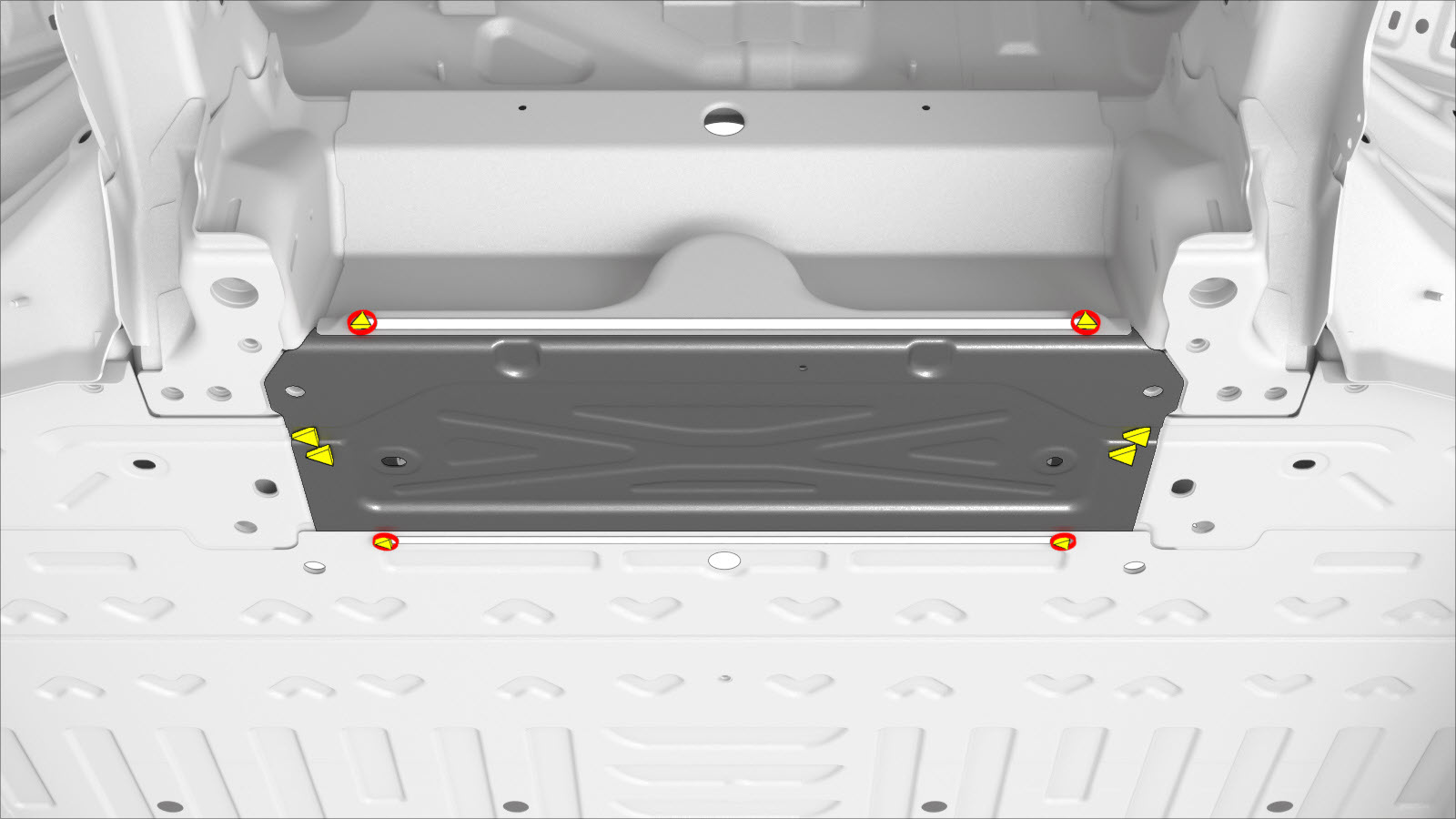

Predisporre l'installazione.
NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
-

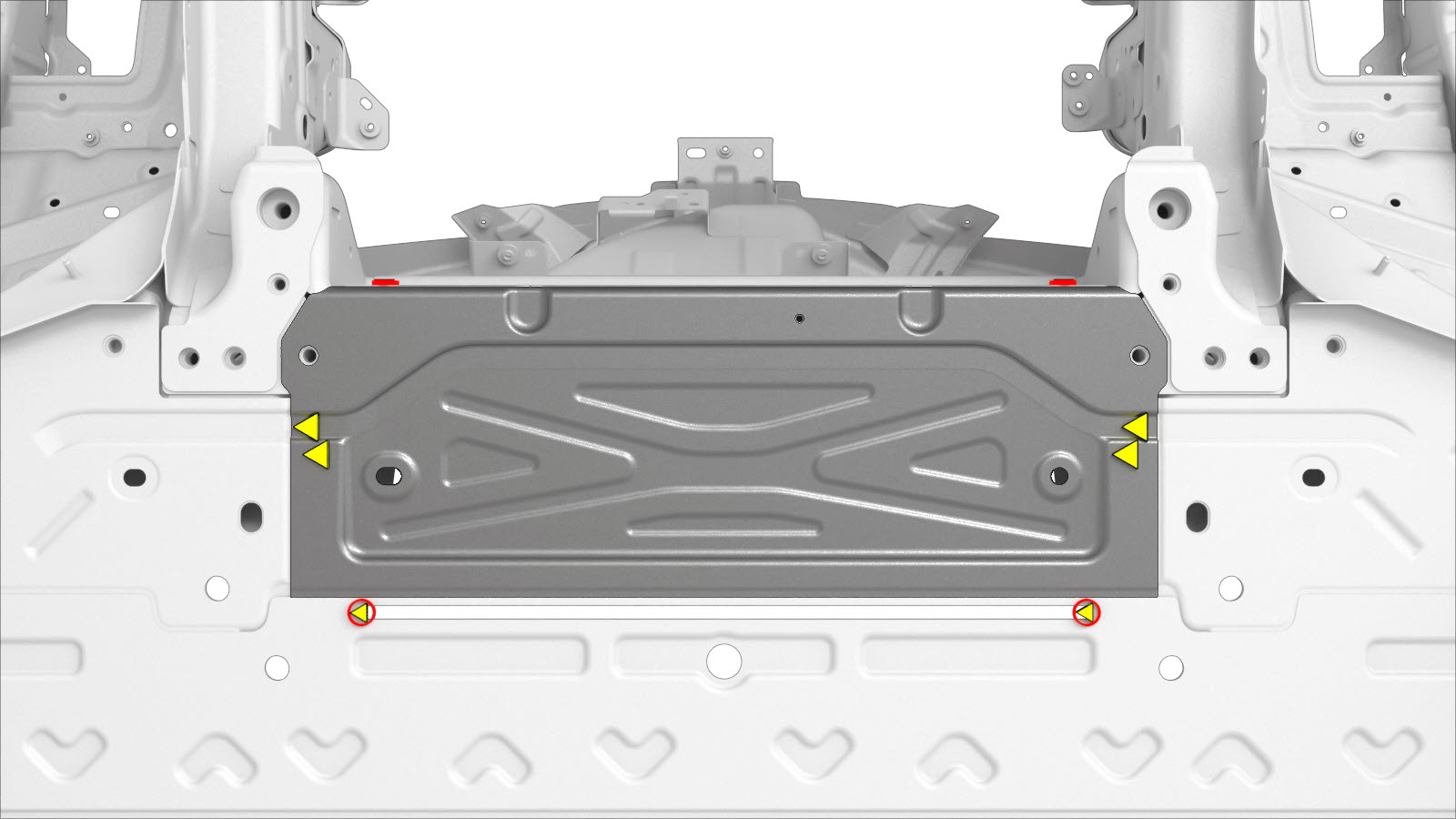

Predisporre l'installazione.
NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
-

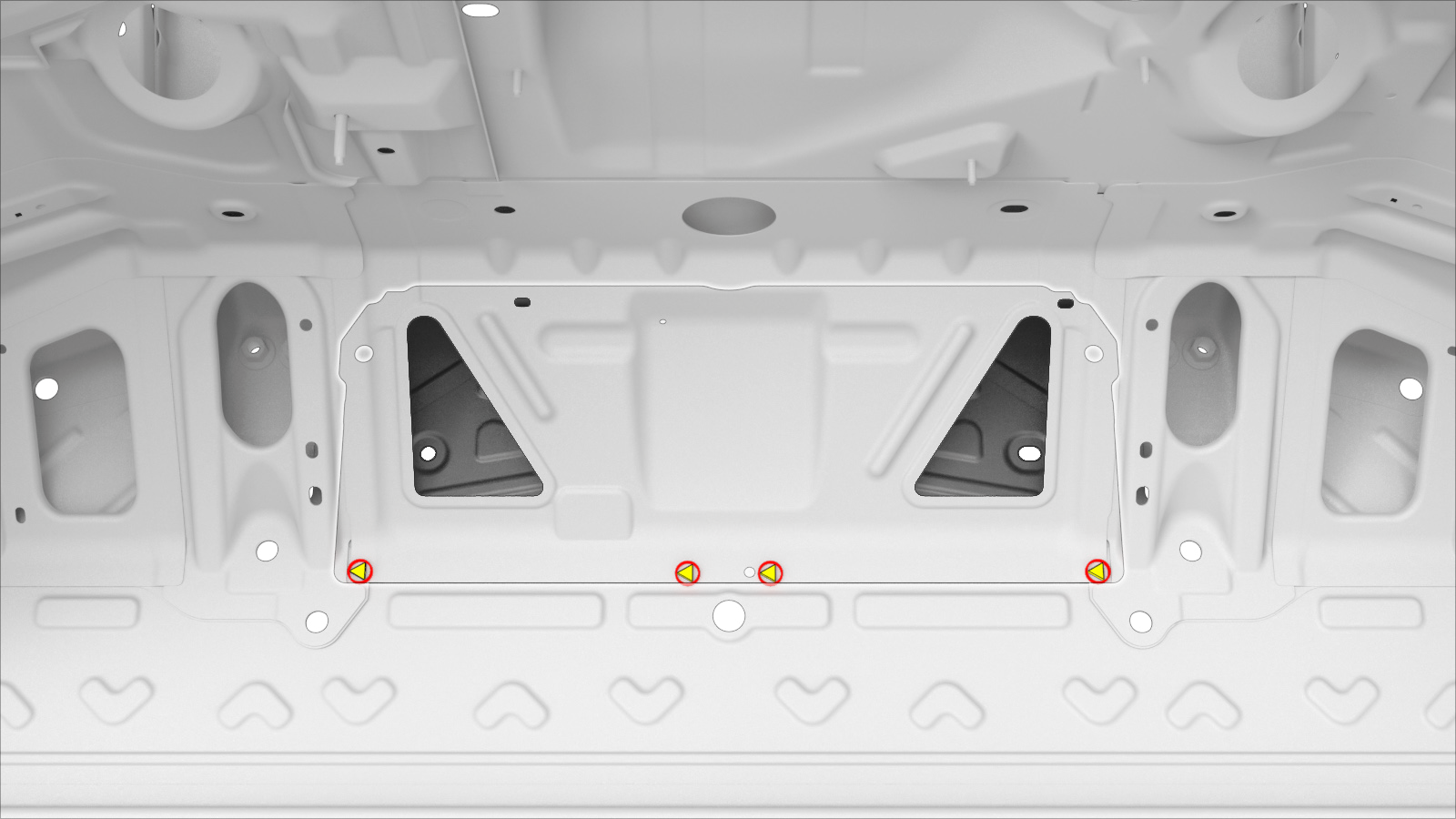

Predisporre l'installazione.
NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.
-

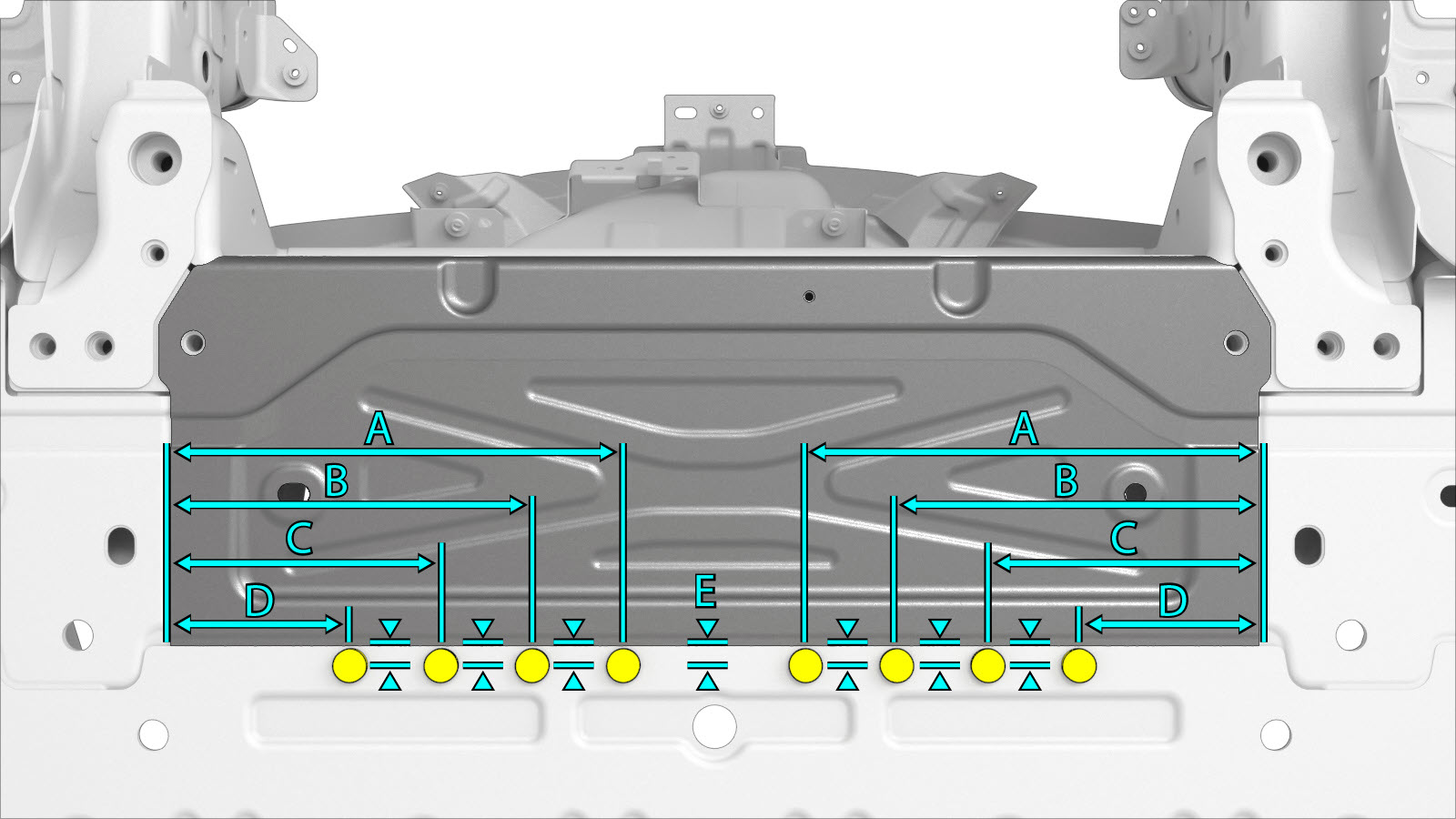

Predisporre l'installazione.
- Linea/punto di riferimento
- o rivetti svasati, 4,8 mm, lunghi A = 263 mm B = 210 mm C = 158 mm D = 105 mm E = 11 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare i nuovi componenti.
- Eseguire le eventuali operazioni post-riparazione necessarie.
- Installare il HV Battery (AWD) (Non-Structural Pack) (Remove and Install).
- Installare il Vehicle HV Disablement Procedure.
- Installare il Carpet - Interior Complete (Remove and Replace).
