Parte interna anello vano porta con rinforzo traversa
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.
- Qualsiasi sezione singola o combinazione di sezioni della parte interna anello vano porta può essere sostituita a condizione che vengano utilizzate le linee di taglio a cui si fa riferimento dalla porzione Descrizioni sezioni parte interna vano porta di questo documento.
- Nell'area in verde mostrata di seguito, le sezioni piegate possono essere riparate solo tramite metodi a freddo.
Se il componente danneggiato si trova nell'area mostrata in rosso, deve essere sostituito. Se necessario, contattare Tesla Collision Repair per assistenza.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | MY ASY-DR RING INR W/HDR REINF E-COAT (parte interna anello vano porta) |
|
| 8 |
Rivetto strutturale a strappo, 6,5 mm
|
|
| 7 |
Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
|
|
| 5 |
Bullone
, M8-1,25x37,[109],G1009,CM |
Numero parte Tesla 1629418-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Descrizioni sezioni parte interna anello vano porta
| Parte interna vano porta, sottogruppi e sezionamento sottogruppi | ||
|---|---|---|
| La parte interna anello vano porta (mostrata di seguito) è un unico componente e può essere sostituito con una sola riparazione: | ||
|
|
||
|
In alternativa, invece di sostituire la parte interna anello vano porta completa, le aree della parte interna anello vano porta possono essere sostituite utilizzando singole porzioni della parte interna anello vano porta seguendo le linee di taglio descritte in questo documento. |
||
|
|
||
| Sezioni parte interna anello vano porta |
| Descrizioni sezioni parte interna anello vano porta | Parti richieste | |
|---|---|---|
|
Sezione montante A
Nota

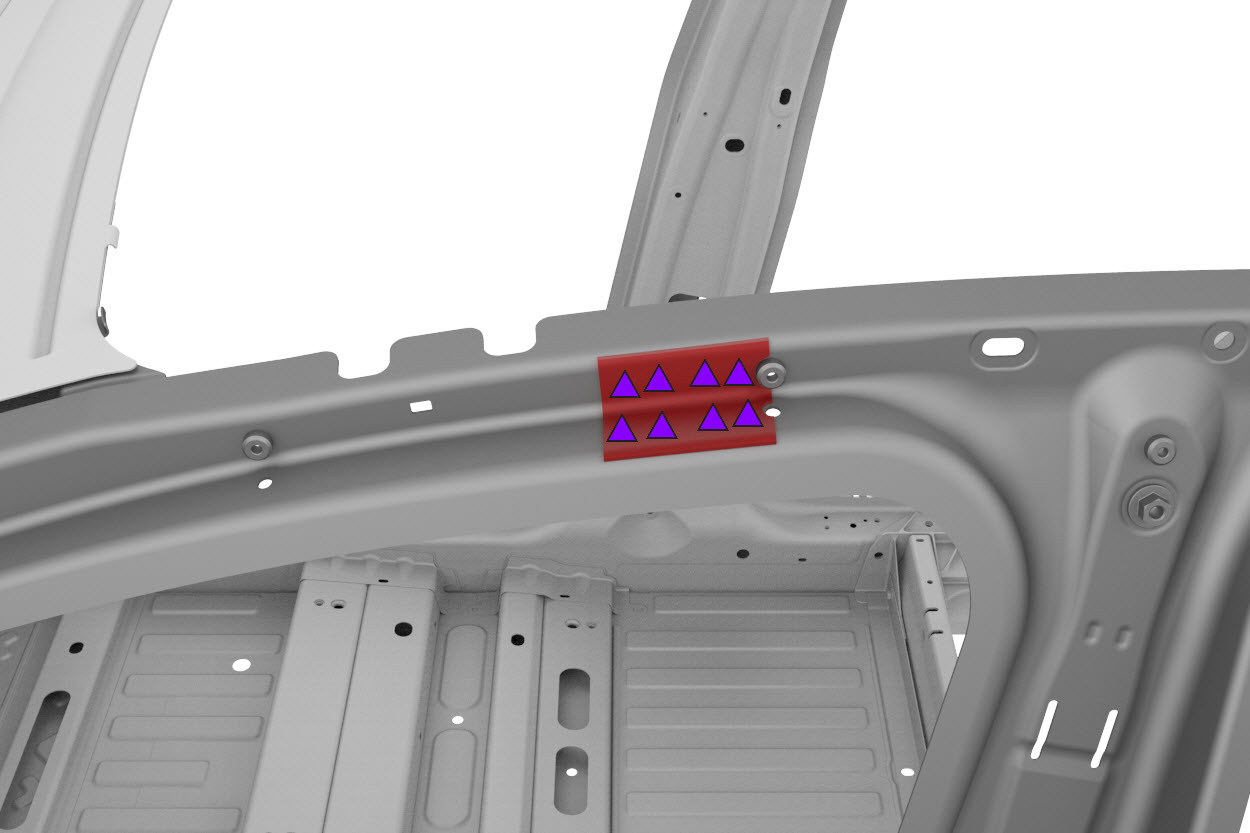

Creare una piastra di rinforzo
Larghezza 80 mm e installare come indicato. |
|
|
|
Sezione soglia anteriore
Nota
Creare e installare delle piastre di rinforzo
e installare come indicato. Nota Ciascuna piastre di rinforzo deve avere una larghezza di 80 mm. |
|
|
|
Sezione montante B
Nota
Creare una piastra di rinforzo
Larghezza 80 mm e installare come indicato. |
|
|
|
Sezione soglia posteriore
Nota
Creare e installare delle piastre di rinforzo
e installare come indicato. Nota Ciascuna piastre di rinforzo deve avere una larghezza di 80 mm. |
|
|
Procedura di riparazione
-
Rimuovere la porzione necessaria della parte esterna anello vano porta.
-
Solo per la riparazione della sezione soglia anteriore: Rimuovere l'inserto soglia laterale (sezione anteriore).
-
Per la riparazione della sezione soglia posteriore o della parte interna anello vano porta completa: Rimuovere l'inserto soglia laterale (completo).
- Se si sostituisce una sezione della parte interna anello vano porta: Contrassegnare la parte interna anello vano porta nei punti della linea di taglio sezione descritti in Descrizioni sezioni parte interna anello vano porta.
-
Rimuovere il componente originale.
o
saldature a punti di fabbrica
NotaConservare i bulloni per la reinstallazione in un passaggio successivo.
- Solo per le riparazioni di sezioni: Creare piastre di supporto o piastre di rinforzo come descritto in Descrizioni sezioni parte interna anello vano porta.
-
Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Solo per le riparazioni di sezioni: Installare piastre di rinforzo come descritto in Descrizioni sezioni parte interna anello vano porta.
-
Installare il/i nuovo/i componente/i.
Serrare i bulloni montati orizzontalmente a 31 Nm e quelli montati verticalmente a 35 Nm.
-
Eseguire una saldatura a punti di tipo a resistenza.
AvvertenzaLa mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.AvvertenzaNon effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
-
Solo per la riparazione della sezione soglia anteriore: Installare l'inserto soglia laterale (sezione anteriore).
-
Per la riparazione della sezione soglia posteriore o della parte interna anello vano porta completa: Installare l'inserto soglia laterale (completo).
-
Installare i dispositivi di fissaggio come indicato.
-
Installare la porzione necessaria della parte esterna anello vano porta.
-
Installare il dispositivo di fissaggio come indicato.
-
Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
- Eseguire le eventuali operazioni post-riparazione necessarie.
