Gruppo torque box (anteriore)

Codice modifica: 10101010202, 10101011402 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione e assistenza in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione e assistenza in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga richiesto esplicitamente di farlo. A seconda dei danni al veicolo, potrebbero essere necessarie riparazioni aggiuntive.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	ASSEMBLY - TORQUE BOX FRONT (gruppo torque box - anteriore)
41	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
13	Rivetto strutturale a strappo, 6,5 mm
1	Bullone	Numero parte Tesla 1011818-00-A.
1	Dado	Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Brake Lines - Front Bundle (Remove and Replace).
Rimuovere Fender Assembly - Front - LH (Remove and Install).
Rimuovere Insulator - Dash (Remove and Replace).
Rimuovere Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).
Rimuovere Brake Pedal (Non-Structural Pack) (Remove and Replace).

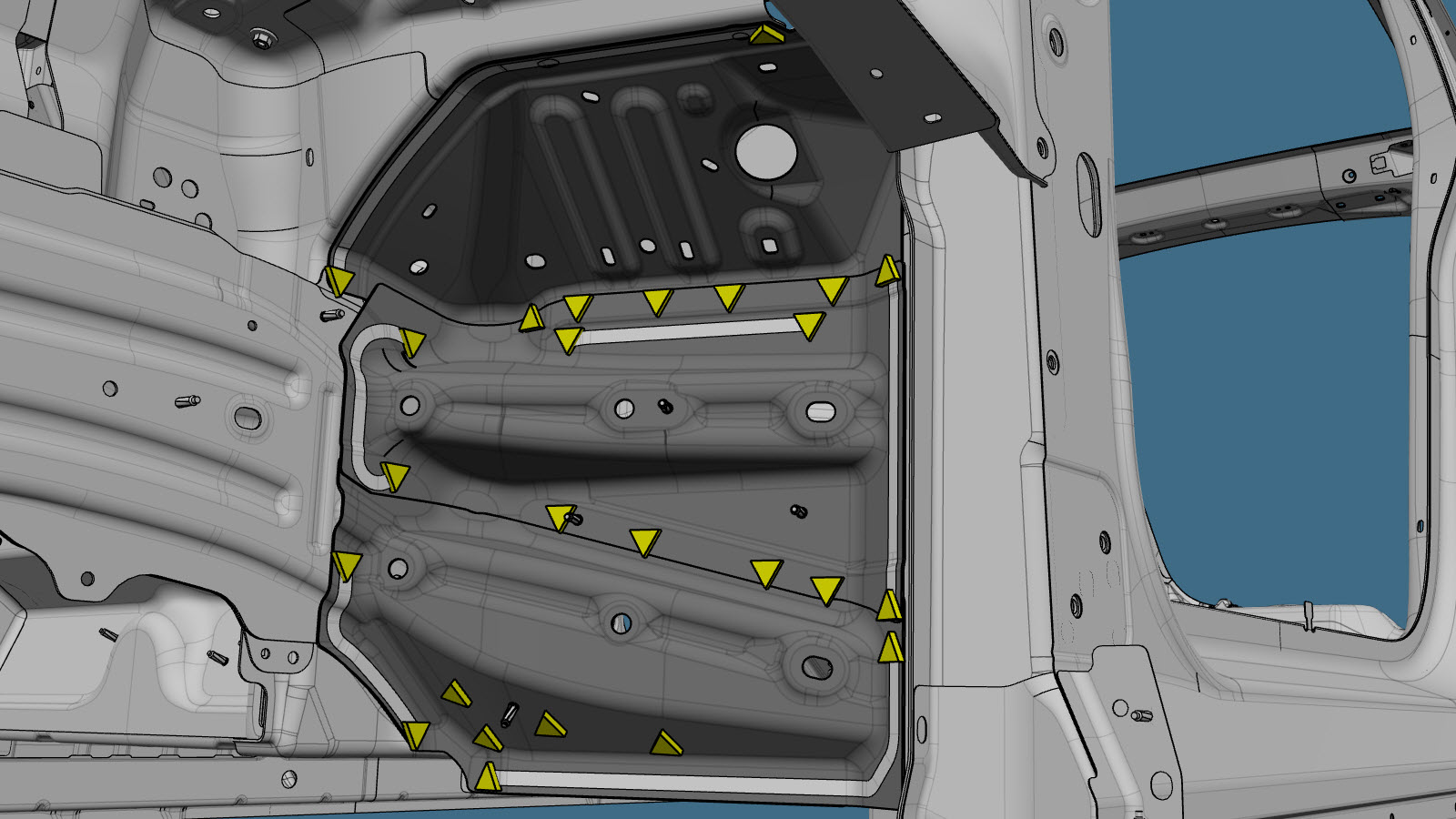

Rimuovere il componente originale.
- o saldature a punti di fabbrica

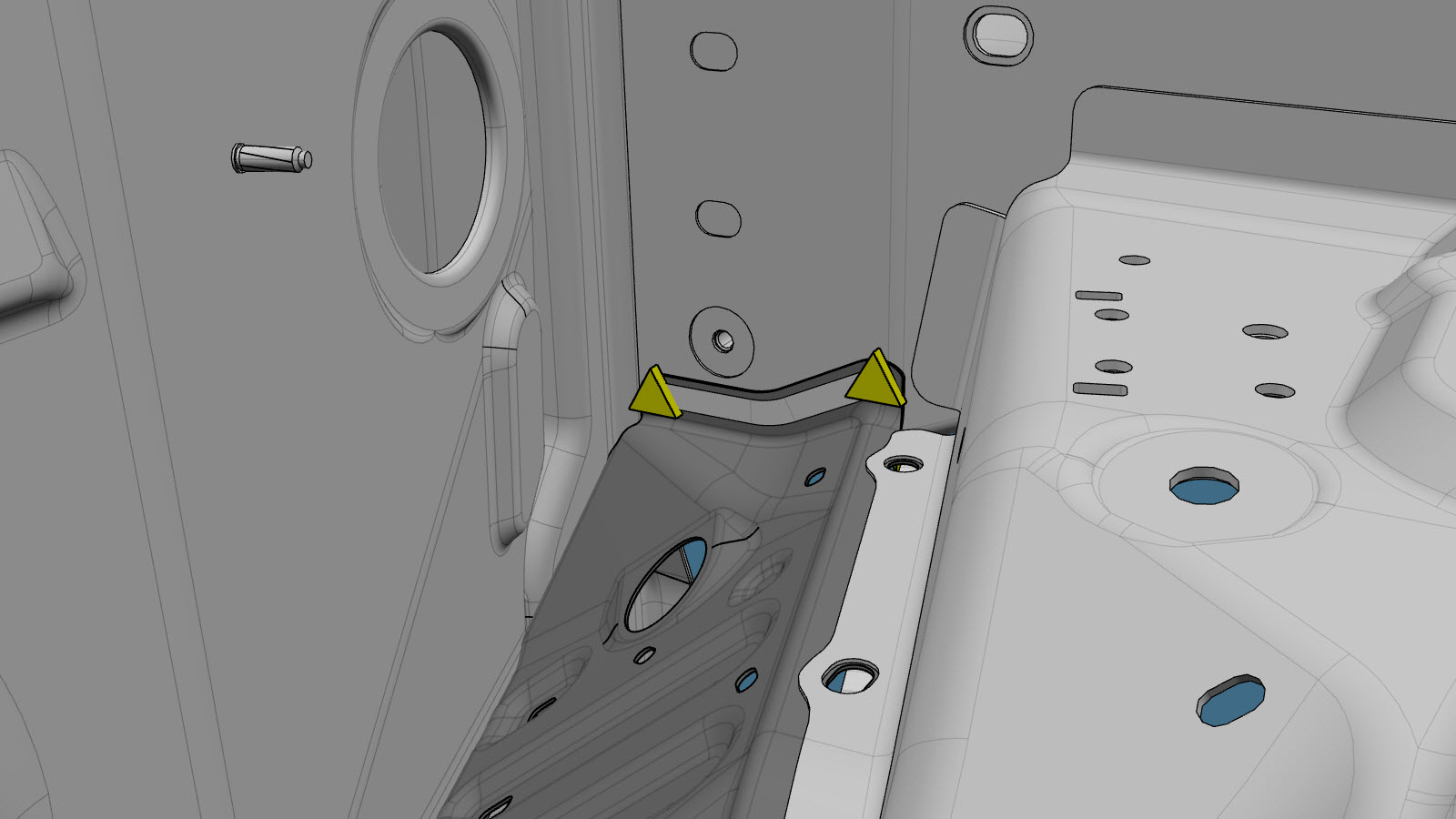

Rimuovere il componente originale.
- o saldature a punti di fabbrica
Predisporre l'installazione.
Nota
Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito. Fissare questo punto utilizzando solo adesivo strutturale.

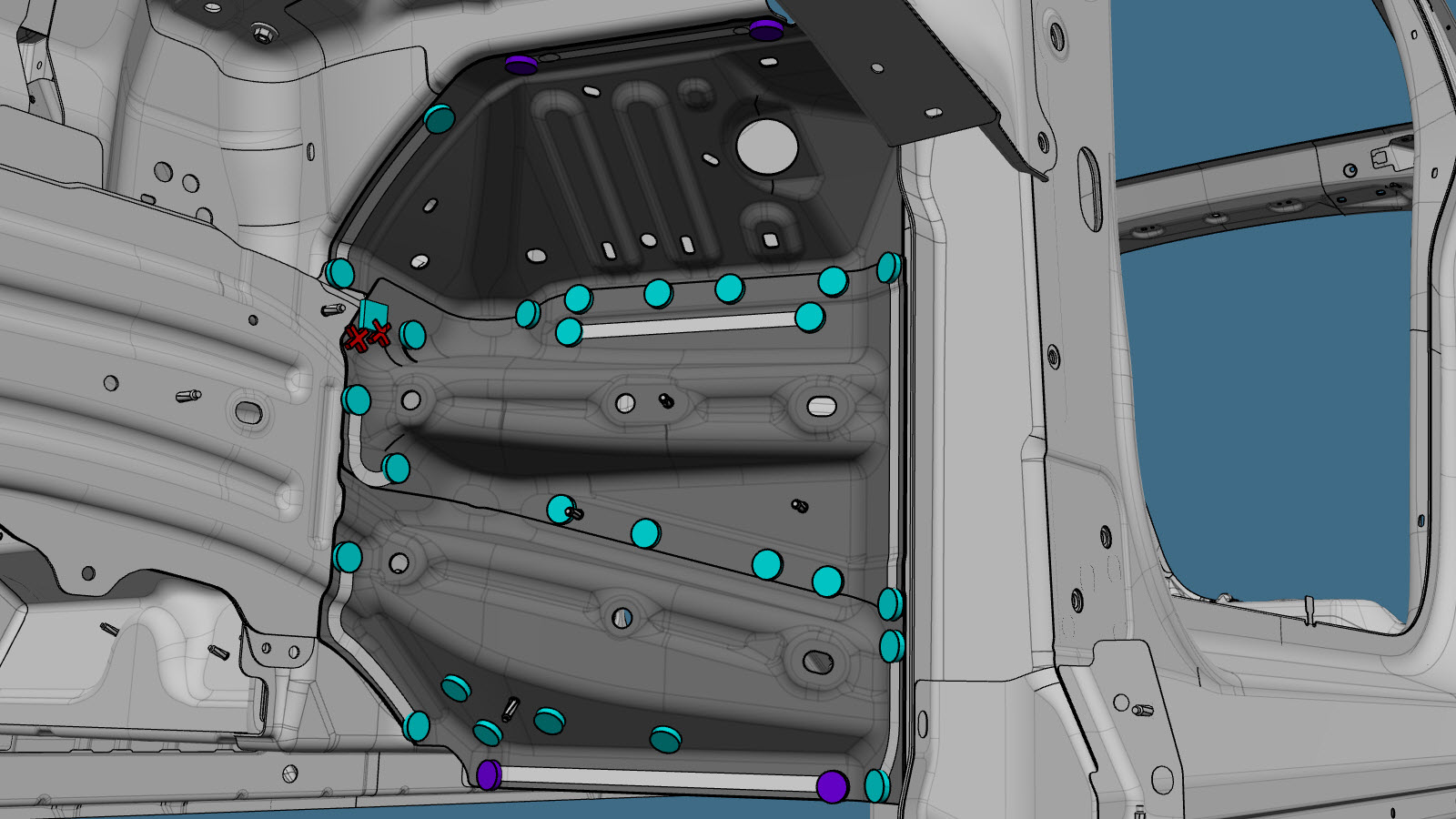

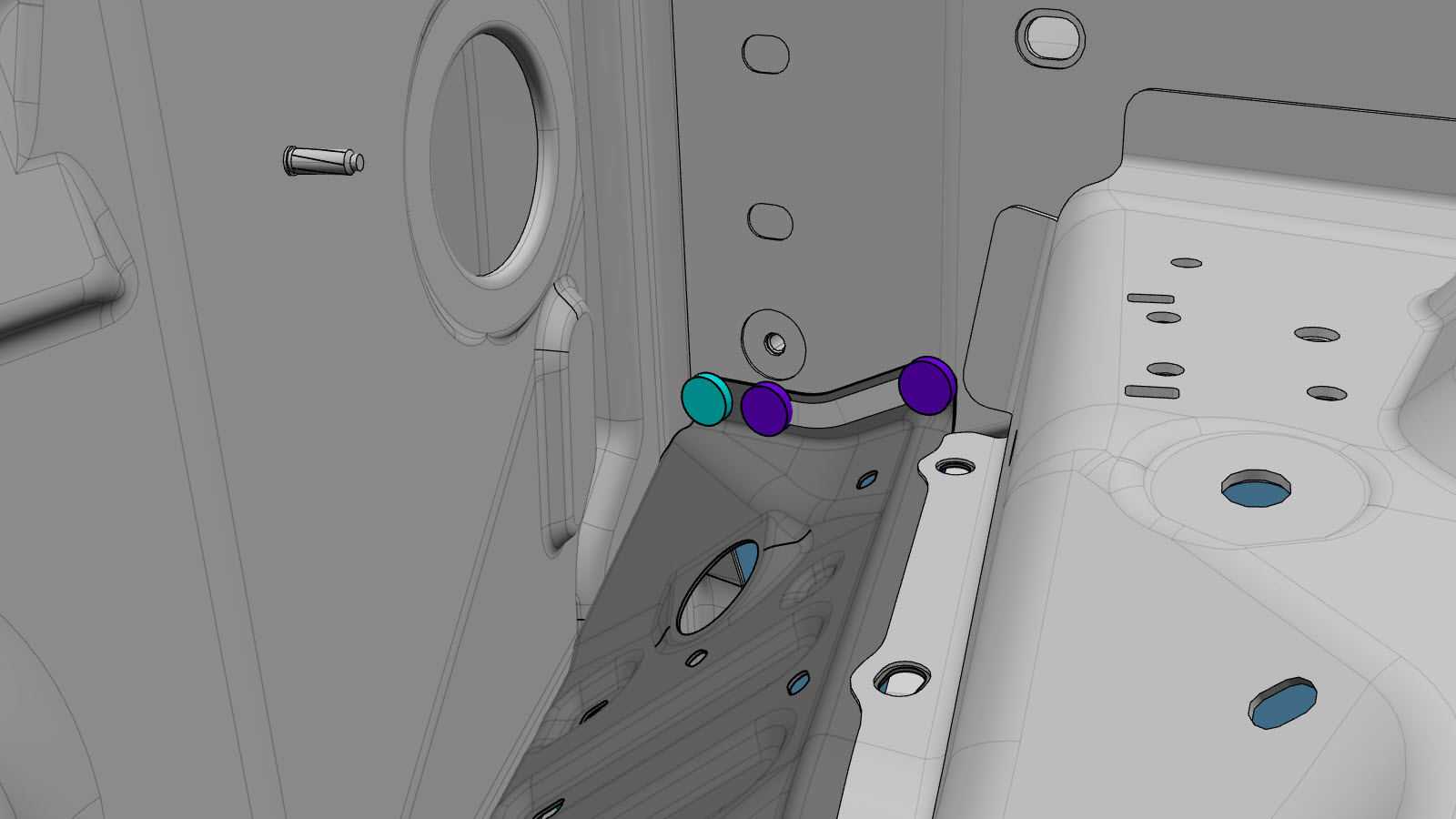

Predisporre l'installazione.
- o rivetti strutturali ad alta resistenza, 6,5 mm
- o rivetti strutturali a strappo, 6,5 mm

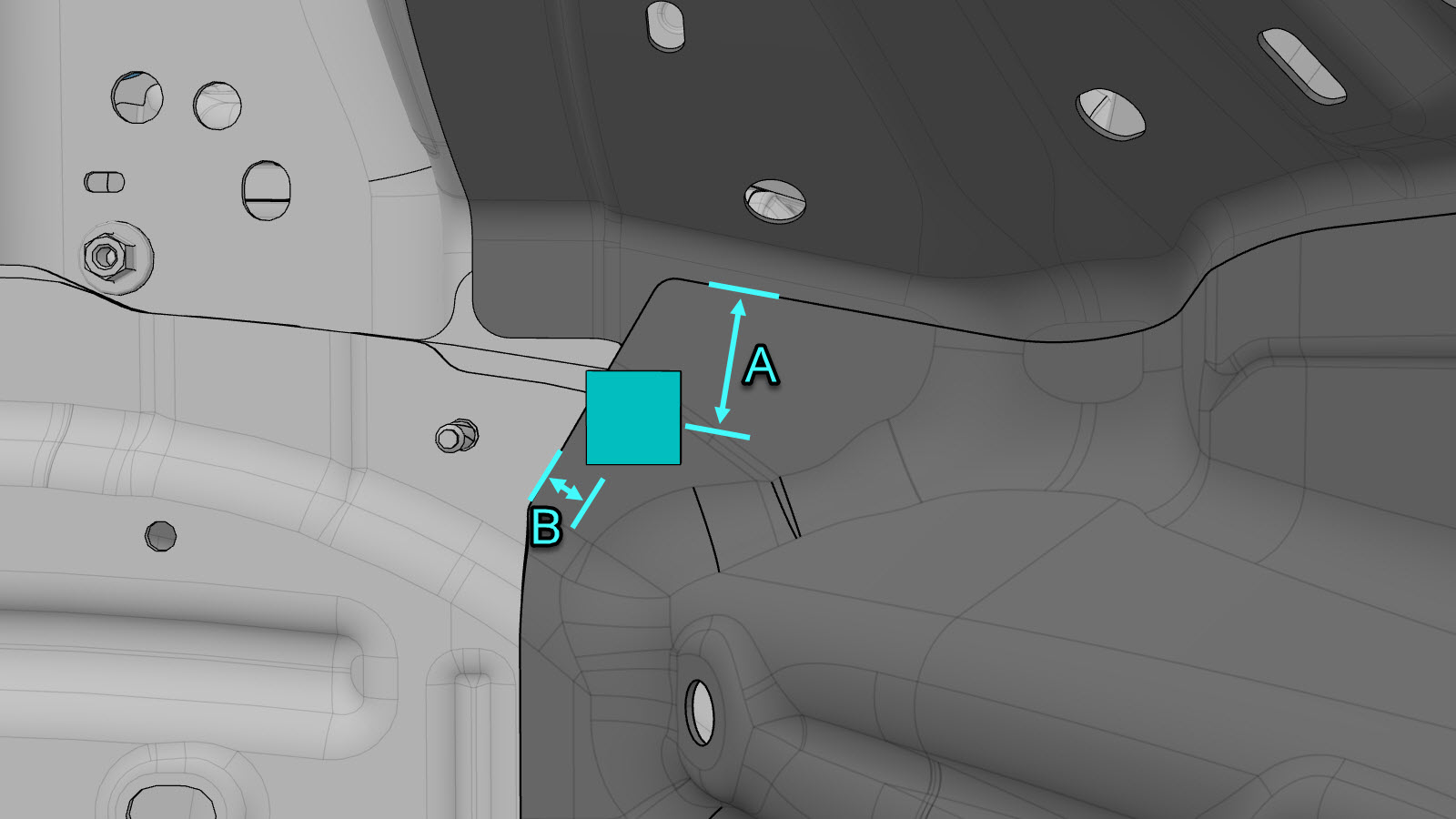

Predisporre l'installazione.
- Linea/punto di riferimento
- o bulloni, testa esagonale A = 31 mm B = 8 mm
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare i nuovi componenti.

Serrare il bullone a 22 Nm.

Nota
Per i rivetti installati sul gruppo torque box e nell'abitacolo del veicolo, assicurarsi che i rivetti non sfreghino contro l'imbottitura di isolamento sotto la moquette. Se necessario, tagliare leggermente l'imbottitura di isolamento per creare spazio.

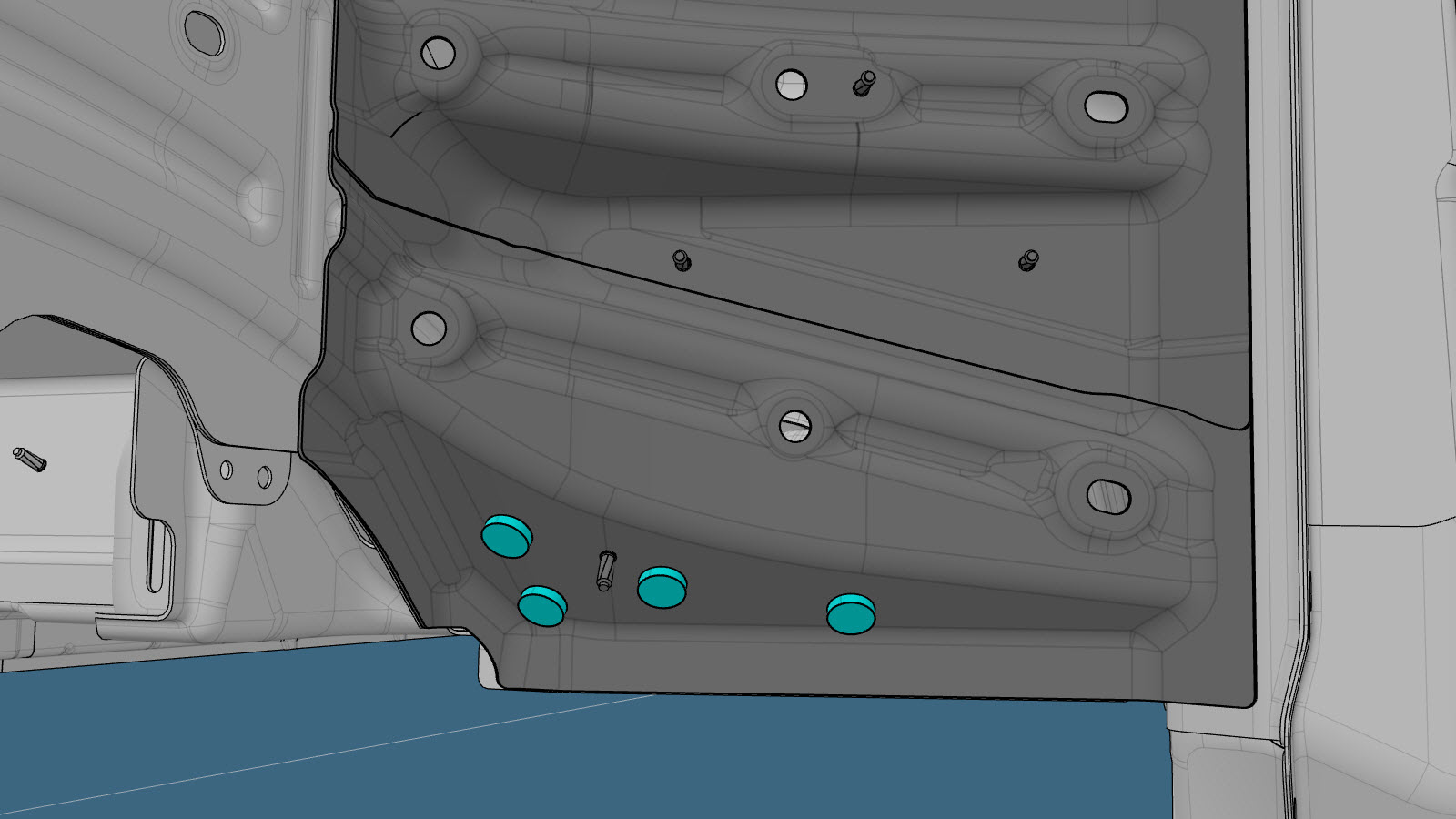

Al termine della verniciatura, utilizzare del nastro butilico per coprire i rivetti mostrati.
- o rivetti strutturali ad alta resistenza, 6,5 mm
Nota
Utilizzare diverse piccole sezioni di nastro butilico, se necessario.
Eseguire le eventuali operazioni post-riparazione necessarie.
Installare il Brake Pedal (Non-Structural Pack) (Remove and Replace).
Installare il Knuckle - Suspension - Front - LH (Dual Motor) (Remove and Replace).
Installare il Insulator - Dash (Remove and Replace).
Installare il Fender Assembly - Front - LH (Remove and Install).
Installare il Brake Lines - Front Bundle (Remove and Replace).
