Headlight - LH (Remove and Install)

Correction code 17400101 0.66 NOTA: Salvo diversa ed esplicita indicazione nella procedura, il codice modifica e il relativo FRT associato, riflettono tutto il lavoro richiesto per l'esecuzione di questa procedura, incluse le procedure collegate. Non cumulare i codici modifica a meno che non venga detto esplicitamente di farlo. NOTA: Consultare la Tempistica tariffe fisse per saperne di più sui tempi forfettari e su come essi vengono creati. NOTA: Consultare Protezione personale per assicurarsi di indossare i DPI adatti quando si esegue la procedura descritta di seguito. NOTA: Vedere per le pratiche di lavoro in sicurezza.

Torque Specifications

Tabella 1. Torque Specifications: #GUID-FF5D0BE4-B85F-4616-B3B6-0908123A45F4
Description Torque Value Recommended Tools Reuse/Replace Notes
Screws that attach the headlight to the body
5.9 Nm (4.4 lbs-ft)
  • Torx T30 socket
 Reuse

Remove

  1. Remove the rear underhood apron. See Underhood Apron - Rear (Remove and Replace).
  2. Remove the underhood storage unit access panel. See #GUID-47E22130-D127-42A9-85BE-6909652DEC6D.
  3. Remove the underhood storage unit. See Underhood Storage Unit (Remove and Replace).
  4. Remove the front fascia. See Fascia - Front (Remove and Install).

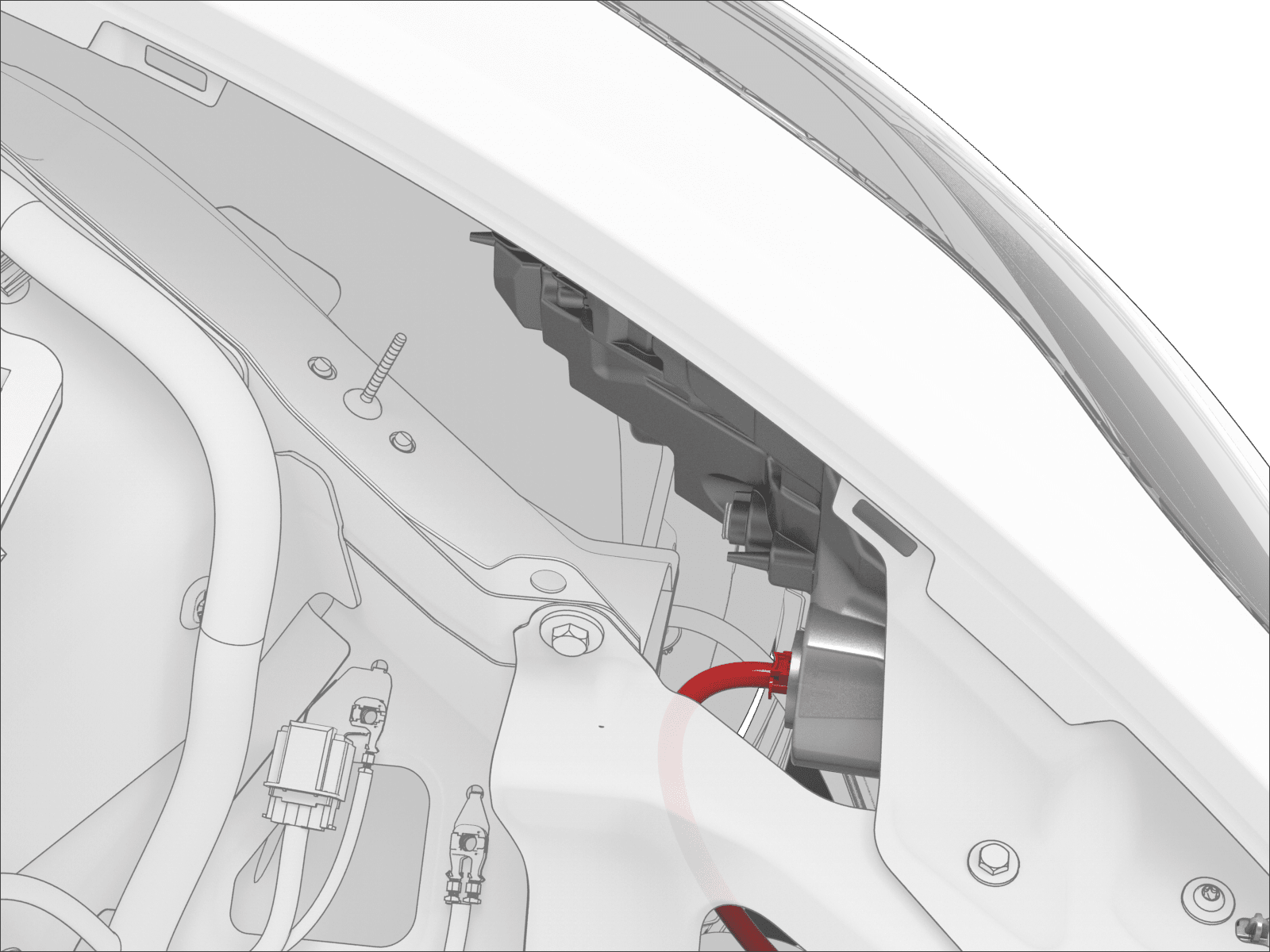

  5. Disconnect the electrical connector from the LH headlight.
    Note
    If the connector has a red locking tab: NON premere sulla linguetta di blocco rossa. Tirare la linguetta allontanandola dal connettore fino a sbloccarlo, quindi continuare a tirare il corpo principale del connettore per scollegarlo completamente.
  6. Remove the fastener(s) that attach the LH headlight to the body.
    Note
    The headlight might not be equipped with a lower fastener.
    Tip
    Use of the following tool(s) is recommended:
  7. Remove the headlight from the vehicle.

Install

  1. Position the LH headlight onto the body, and then insert the alignment stud into the correct position.
    CAUTION
    Do not damage the headlight during installation.
  2. Install the fasteners that attach the LH headlight to the body.
    Note
    The headlight might not be equipped with a lower fastener.
    Tip
    Use of the following tool(s) is recommended:
  3. Connect the electrical connector for the LH headlight.
  4. Install the front fascia. See Fascia - Front (Remove and Install).
  5. Install the underhood storage unit. See Underhood Storage Unit (Remove and Replace).
  6. Install the underhood storage unit access panel. See #GUID-47E22130-D127-42A9-85BE-6909652DEC6D
  7. Install the rear underhood apron. See Underhood Apron - Rear (Remove and Replace).
  8. Adjust the headlights:
