Cover - Shock Tower - LH (Remove and Replace)

Correction code 12251012 0.06 NOTA: Salvo diversa ed esplicita indicazione nella procedura, il codice modifica e il relativo FRT associato, riflettono tutto il lavoro richiesto per l'esecuzione di questa procedura, incluse le procedure collegate. Non cumulare i codici modifica a meno che non venga detto esplicitamente di farlo. NOTA: Consultare la Tempistica tariffe fisse per saperne di più sui tempi forfettari e su come essi vengono creati. NOTA: Consultare Protezione personale per assicurarsi di indossare i DPI adatti quando si esegue la procedura descritta di seguito. NOTA: Vedere per le pratiche di lavoro in sicurezza.

Torque Specifications

Tabella 1. Torque Specifications: Cover - Shock Tower - LH (Remove and Replace)
Description Torque Value Recommended Tools Reuse/Replace Notes
Bolt that attaches the underhood storage unit to the washer fluid reservoir neck
5 Nm (3.7 lbs-ft)
  • 10 mm socket
 Reuse

Remove

  1. Open the LH front door and fully lower the LH front window.
  2. Remove the rear underhood apron. See Underhood Apron - Rear (Remove and Replace).
  3. Remove the bolt that attaches the underhood storage unit to the washer fluid reservoir neck.
    5 Nm (3.7 lbs-ft)
    Tip
    Use of the following tool(s) is recommended:
    • 10 mm socket
  4. Release the tabs that attach the washer hose to the washer tank neck, and then remove the washer tank neck from the vehicle.
  5. Release the clip that attaches the harness to the LH shock tower cover.

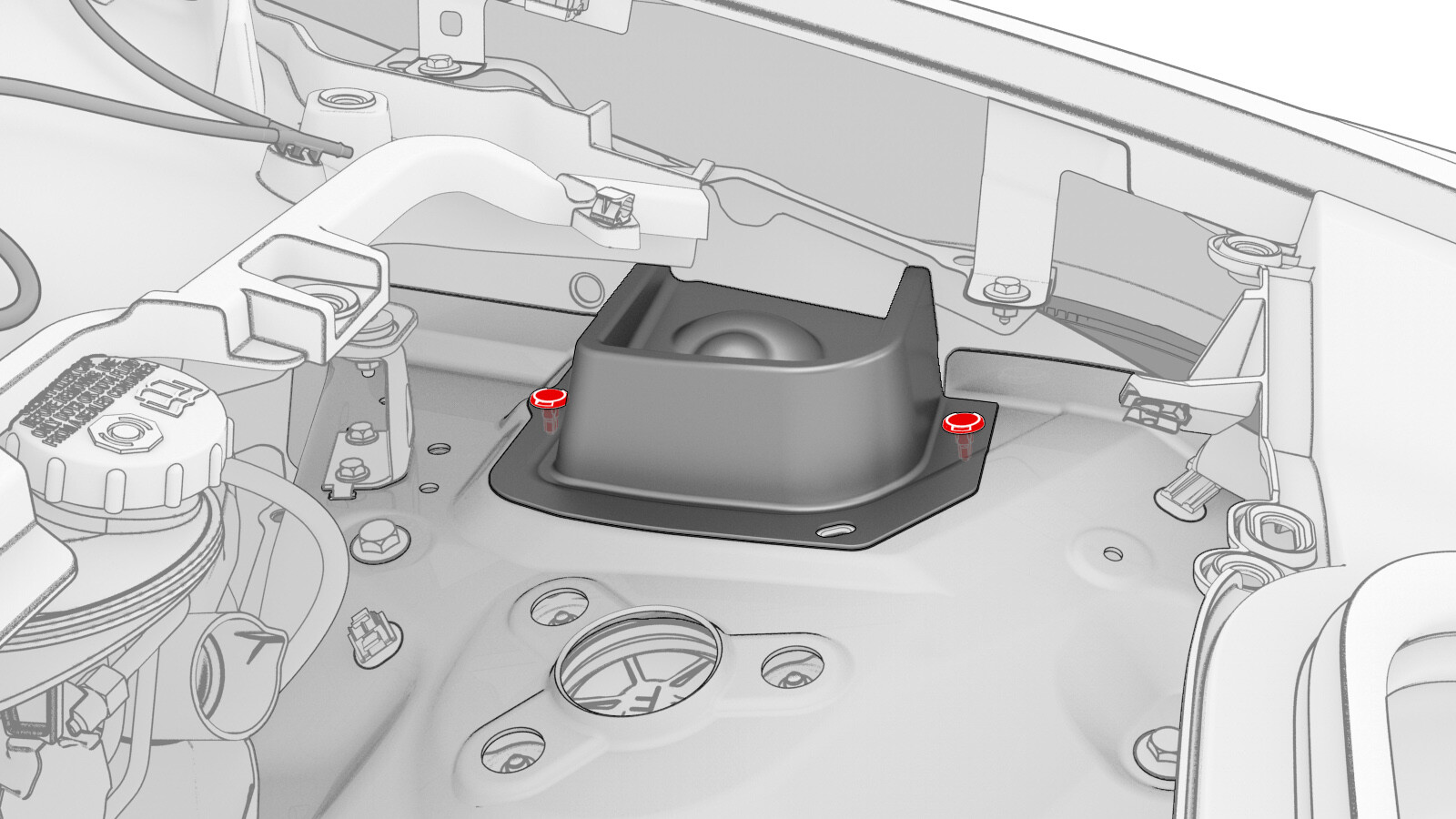

  6. Release the clips that attach the LH shock tower cover to the vehicle, and then remove the cover from the vehicle.

    LH shock tower cover shown, RH similar

Install

Installation procedure is the reverse of removal.
