Piastra di tenuta traversa (anteriore)
Codice modifica:
In sospeso
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

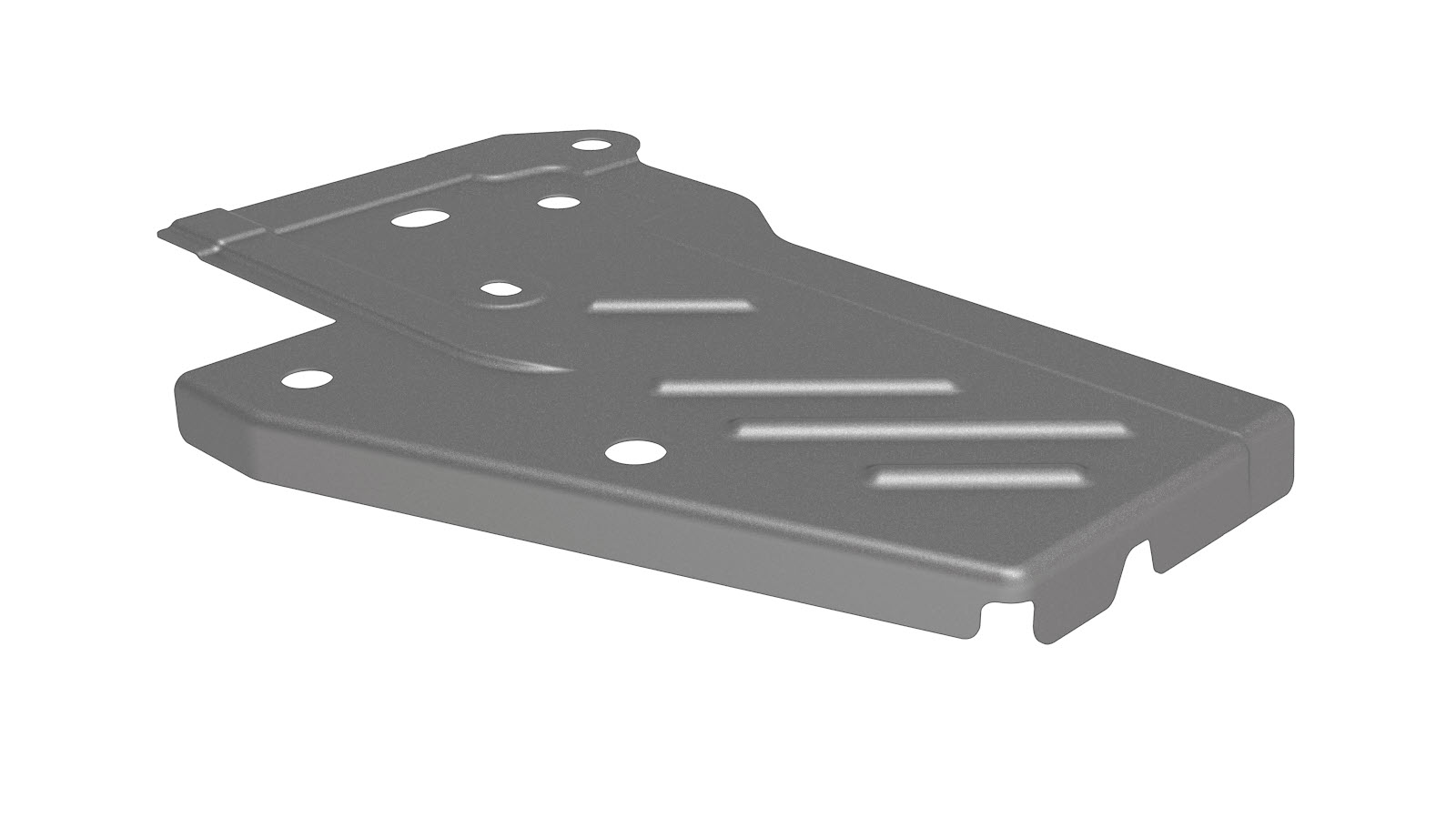

| 1 | PANEL - PLATTER SEALING CROSSMEMBER FRONT (Piastra di tenuta traversa – Anteriore) | |

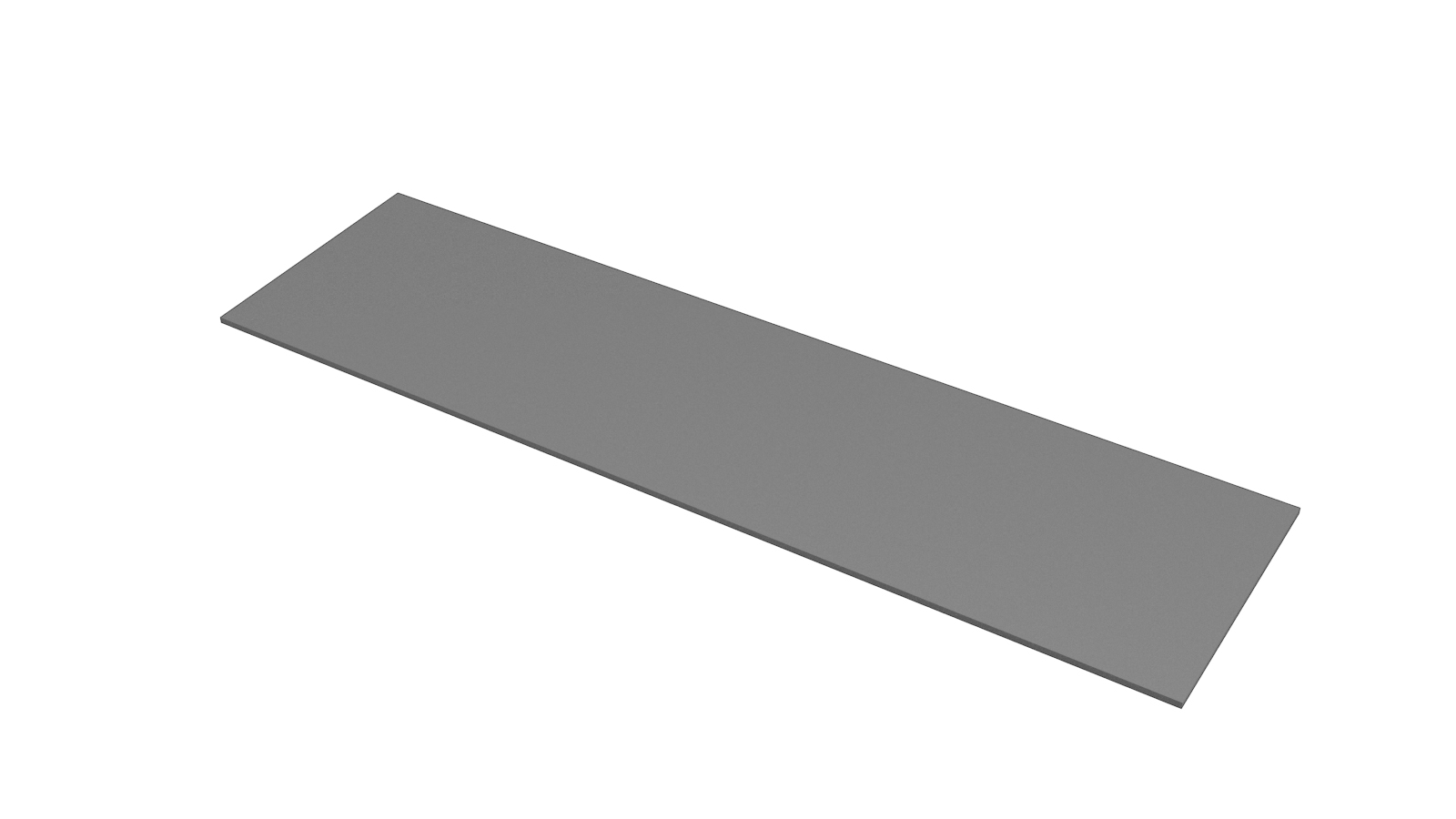

| 1 | BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica) |
Numero parte Tesla 1004969-00-A. |
| 5 | Rivetto strutturale svasato, 6,5 mm | |
| 8 | Rivetto strutturale a strappo, 6,5 mm | |
| 9 | Rivetto svasato, 4,8 mm, lungo | |
| 5 | Rivetto svasato, 4,8 mm, corto |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere il componente originale.

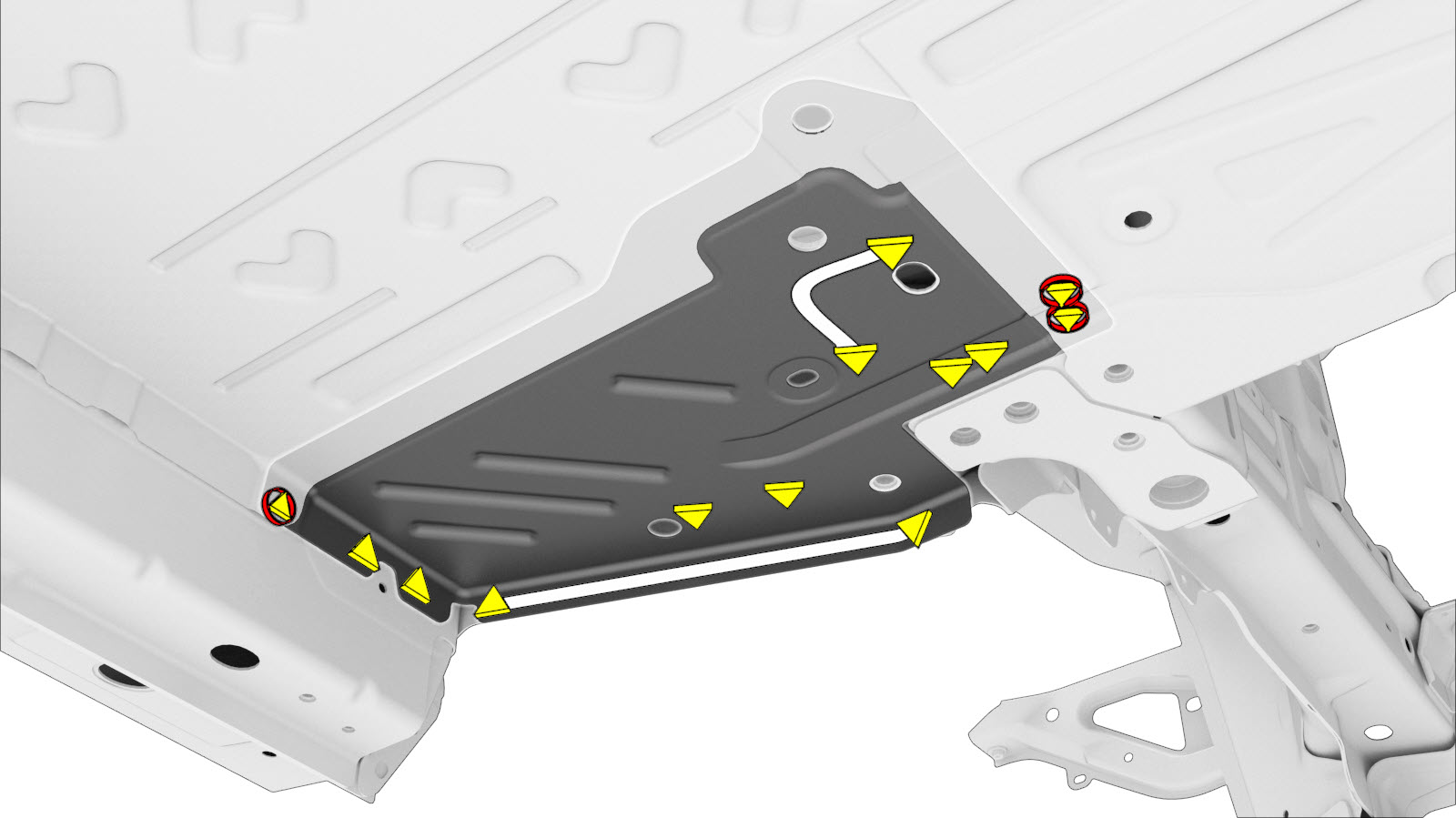

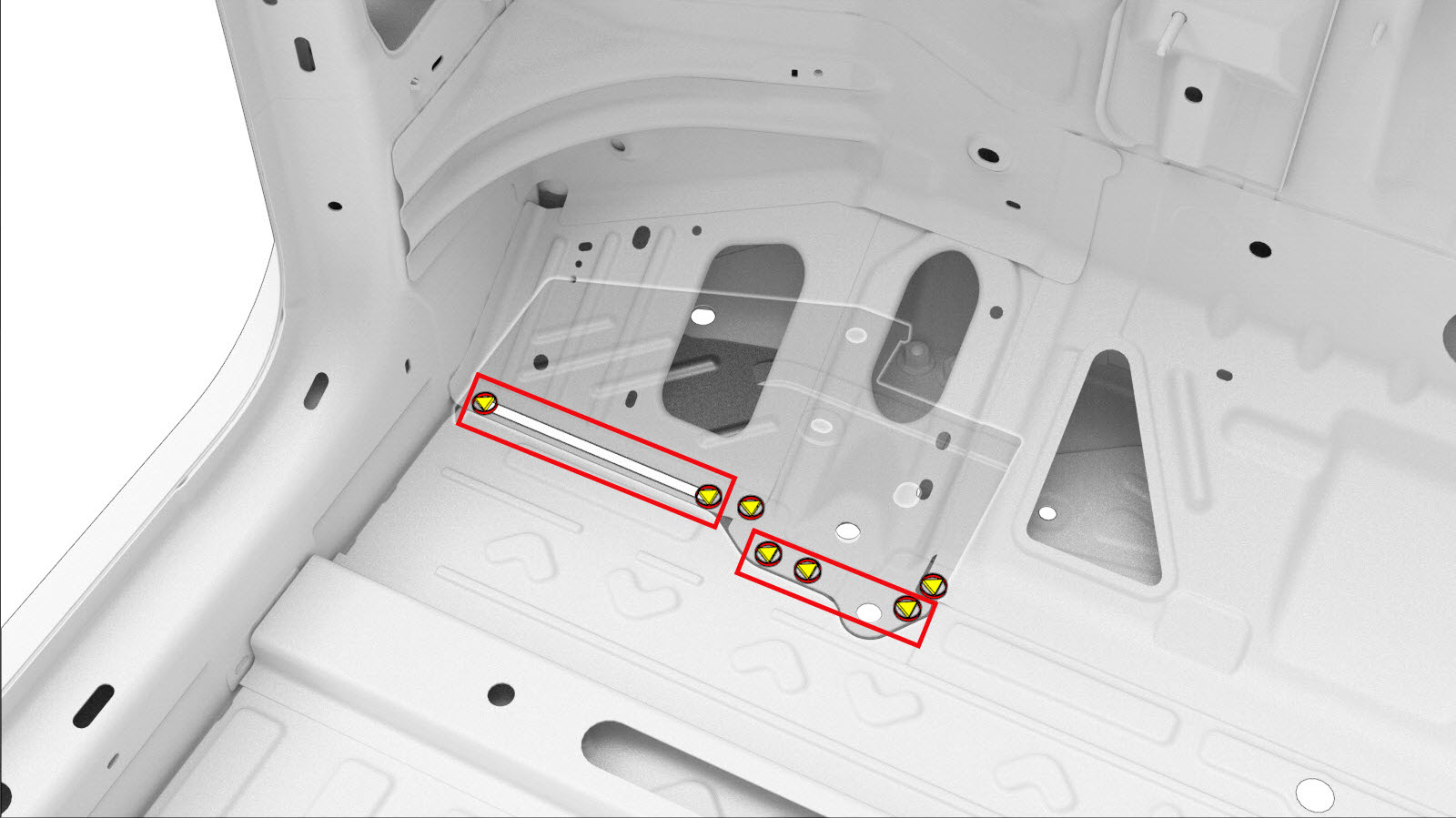

o saldature a punti di fabbricao perforazione delle saldature a punti di fabbricaNotaQuando si praticano delle perforazioni di saldature a punti nelle aree evidenziate in rosso, utilizzare una punta per trapano da 8 mm. Quando si praticano delle perforazioni di saldature a punti all'esterno delle aree evidenziate in rosso, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
-
Predisporre l'installazione.

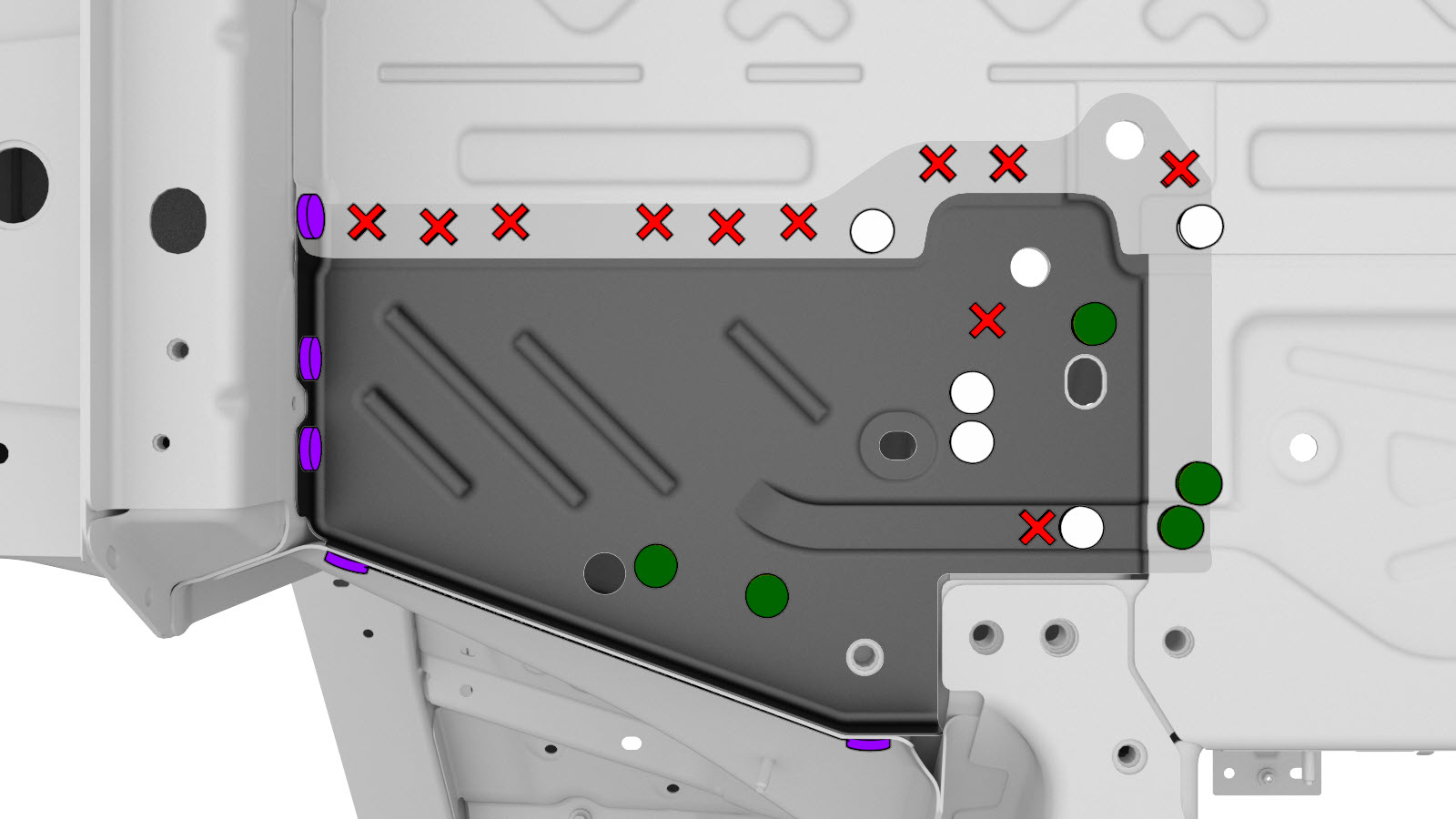

NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.NotaAlcune posizioni di installazione dei rivetti sono state decentrate per evitare le posizioni in cui i dispositivi di fissaggio rimossi non vengono sostituiti.

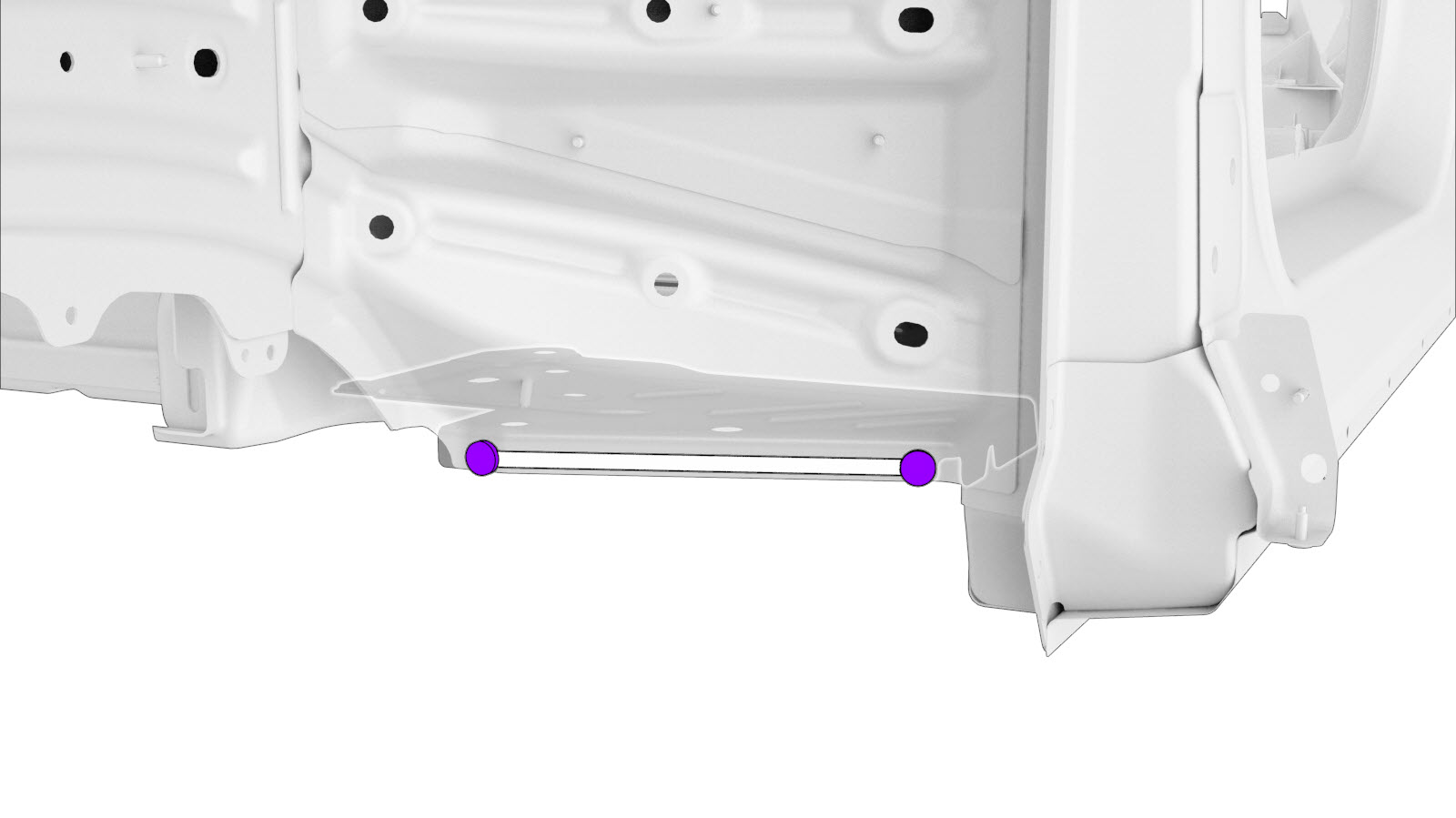

Linea/punto di riferimento
o rivetti strutturali a strappo, 6,5 mm
o rivetti strutturali svasati, 6,5 mm
o rivetti svasati, 4,8 mm, corti

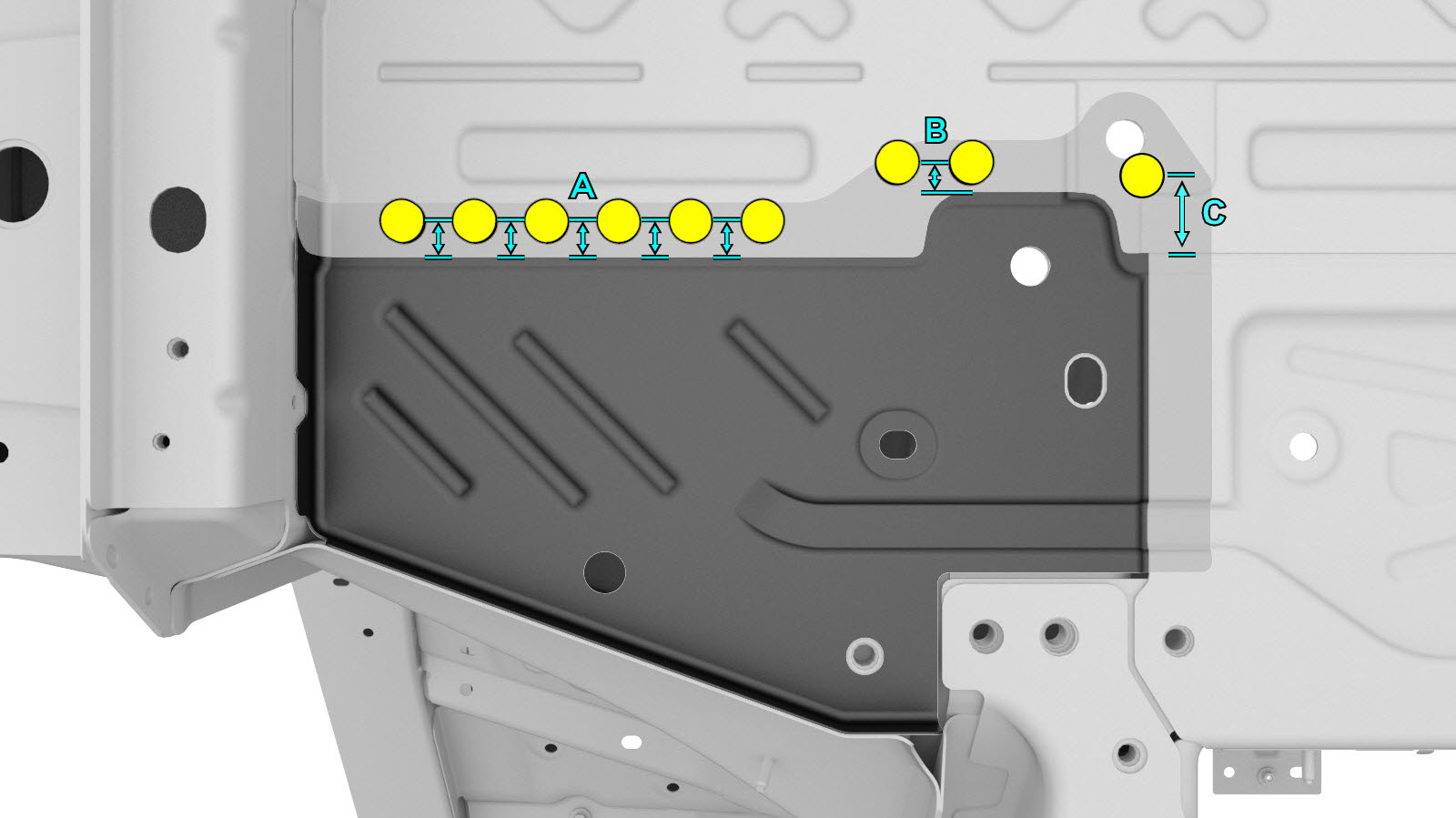

o rivetti svasati, 4,8 mm, lunghi- A = 16 mm
- B = 13 mm
- C = 36 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-

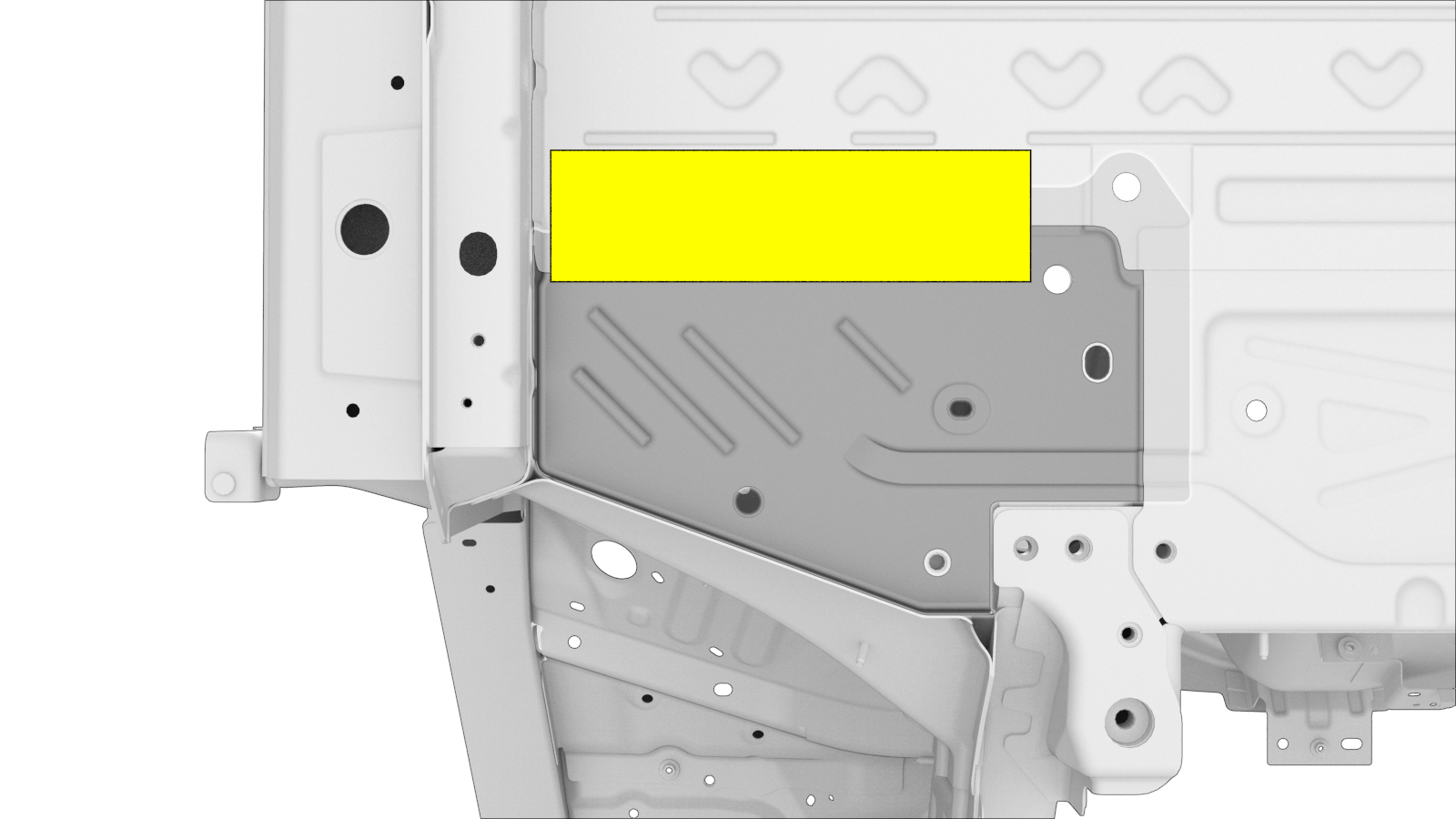

Installare il sigillante in butile come indicato, per coprire i dispositivi di fissaggio installati.
- Eseguire le eventuali operazioni post-riparazione necessarie.
