Raíl del bastidor delantero (completo)

Código de corrección: 10101012602 10101012702 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY - FRONT RAIL COMPLETE (raíl del bastidor delantero: completo)
1 LONGITUDINAL UPPER (parte superior longitudinal)
51 Remache estructural de alta resistencia, 6,5 mm
22 Remache abombado estructural, 6,5 mm
2 Remache avellanado, 4,8 mm, corto
10 Remache avellanado, 4,8 mm, largo
1 Remache, 4,8 mm
1 Remache avellanado estructural, 6,5 mm
5 Perno Referencia de Tesla 1011818-00-A.
5 Tuerca Referencia de Tesla 1006628-01-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Fender Assembly - Front - LH (Remove and Install).
  2. Retire Carrier - Bumper - Front (Remove and Replace).
  3. Retire Ankle Catcher (Remove and Replace).
  4. Retire Crush Can - Upper - Front - LH (Remove and Replace).
  5. Retire Hood Assembly (Remove and Replace).
  6. Retire Carrier Bracket - Cowl Screen - LH (Remove and Replace).
  7. Retire Door - Front - LH (Remove and Install).
  8. Retire A/C Compressor and Supermanifold (Remove and Replace).
  9. Retire Assembly - Cooling Fan and Shroud (Remove and Replace).
  10. Retire Radiator (Remove and Replace).
  11. Retire Brake Hydraulic Control Unit (Remove and Replace).
  12. Retire Damper - Front - LH (Dual Motor) (Remove and Replace).
  13. Retire Mount - Front Upper Control Arm - LH (Remove and Replace).
  14. Retire Jounce Hose - Front Brake - LH (Remove and Replace).
  15. Retire Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  16. Retire Assembly - Brake Lines - Front (Remove and Install).
  17. Retire Insulator - Dash (Remove and Replace).
  18. Retire Module - Body Controller - LH (Remove and Replace).
  19. Retire Subframe Assembly - Front (Dual Motor) (Remove and Replace).
  20. Retire Steering Column (LHD) (Remove and Replace).
  21. Retire Exterior del panel lateral.
  22. Retire Travesaño del tablero.
  23. Retire el panel exterior de la base de pedales.

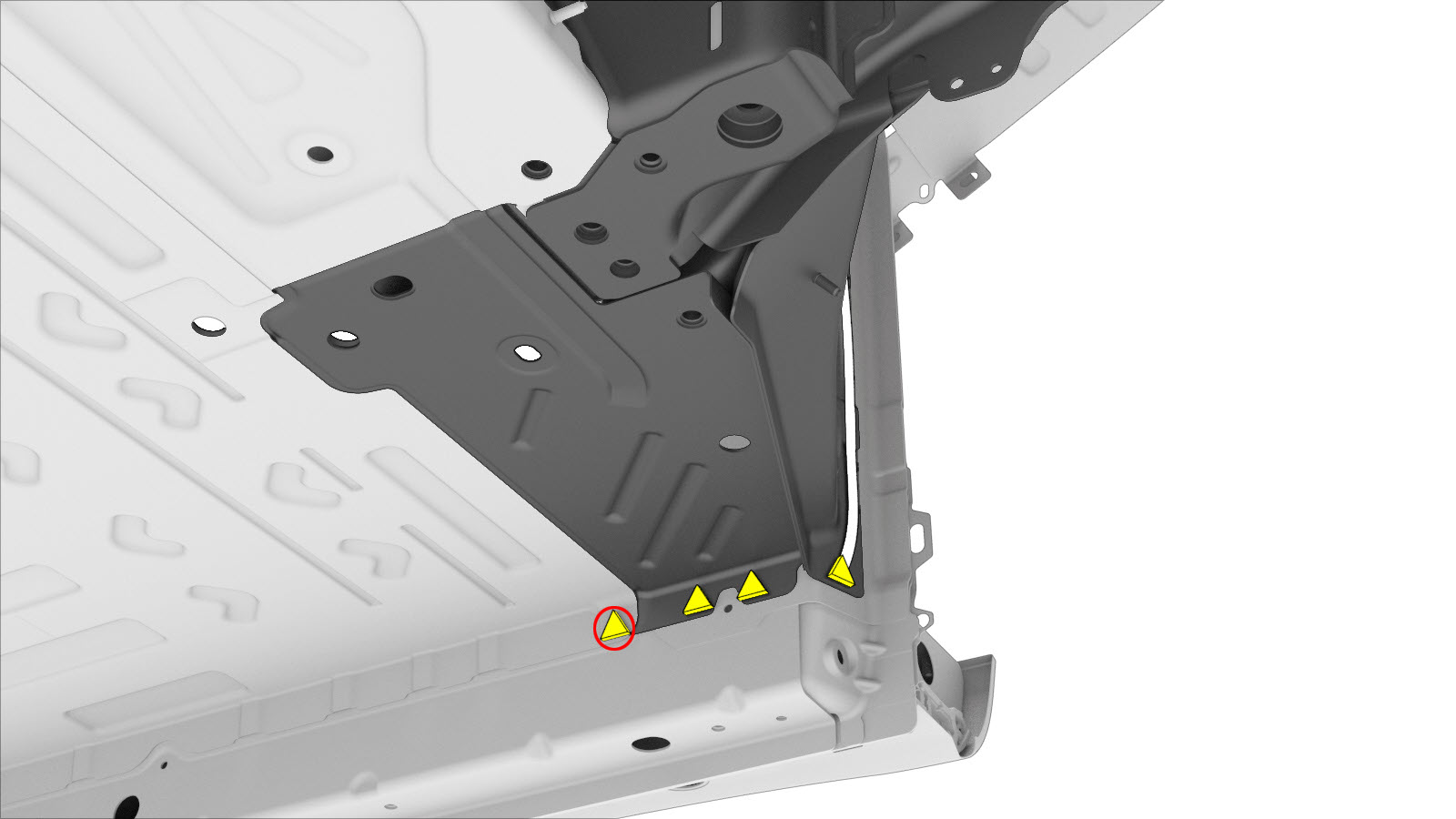

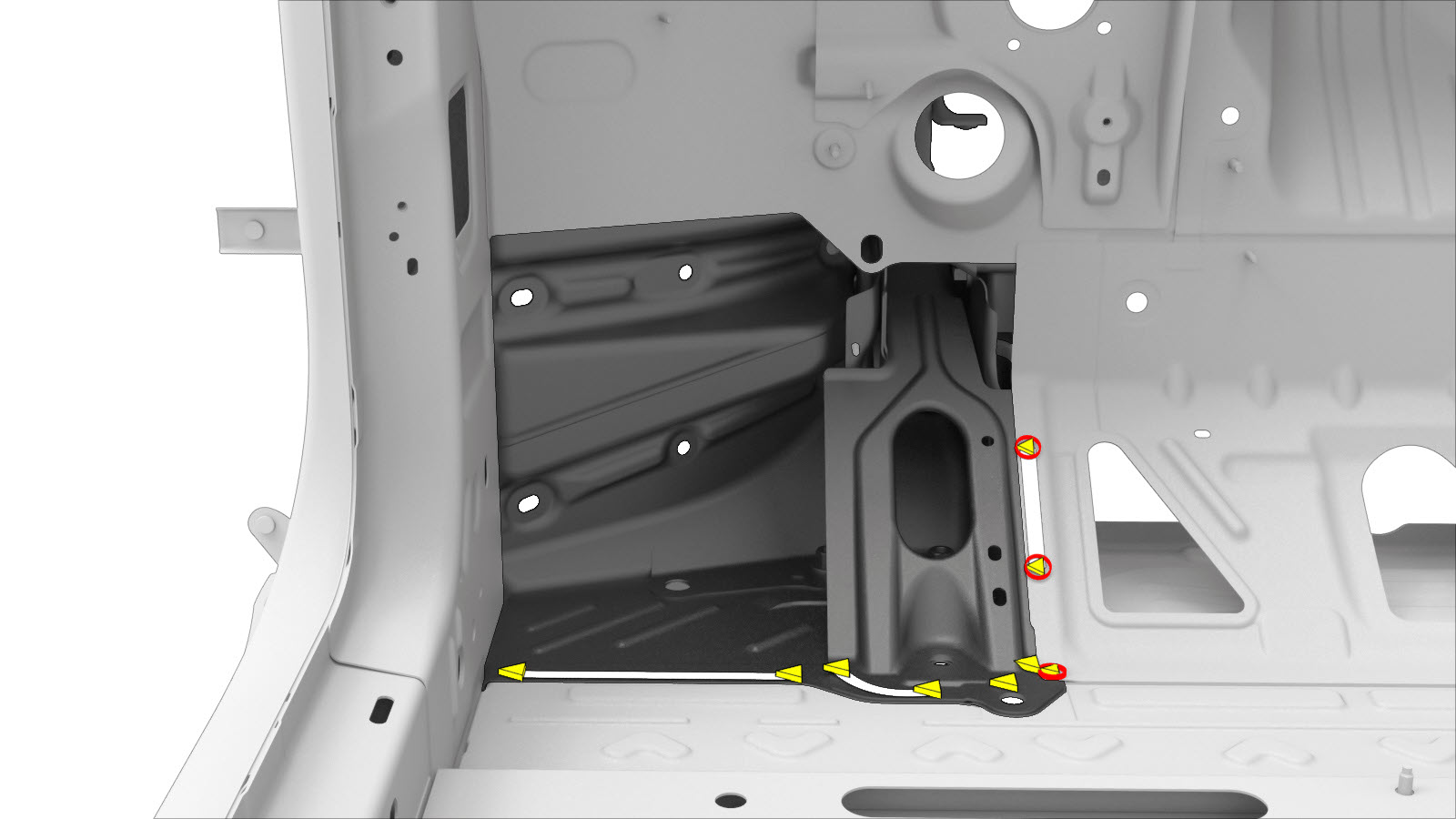

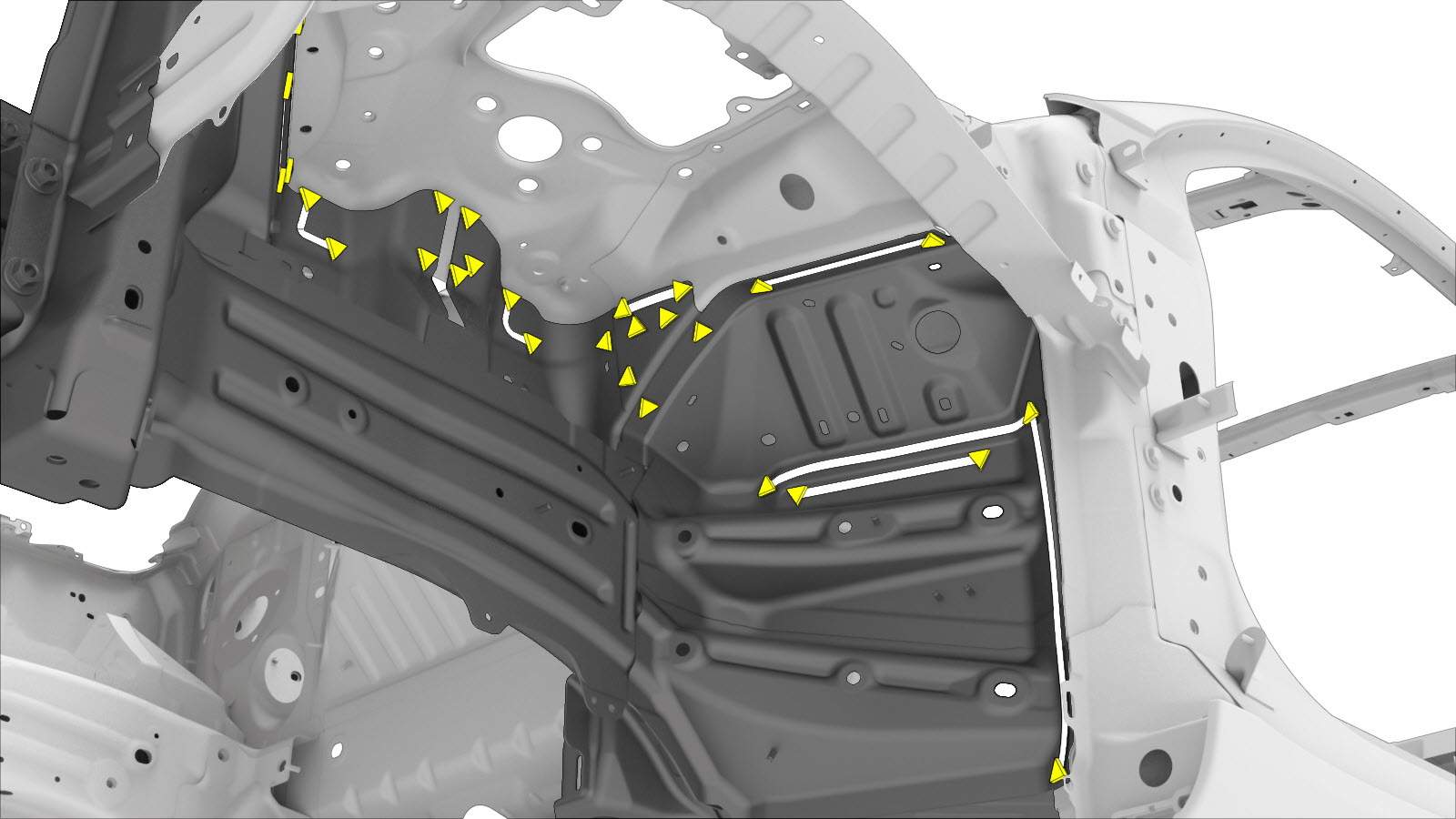

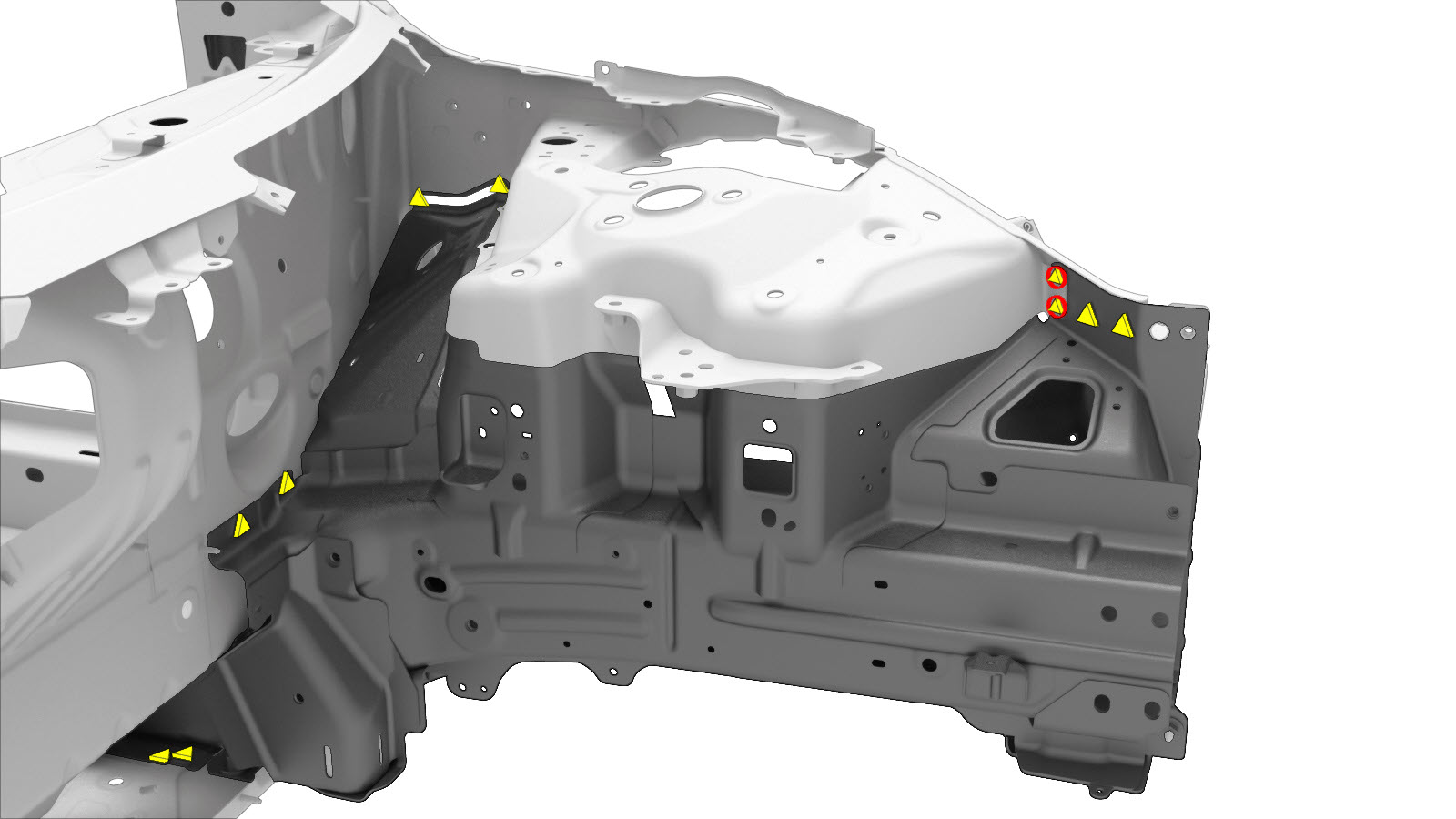

  24. Retire el componente original.
    o Soldaduras por puntos de fábrica
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

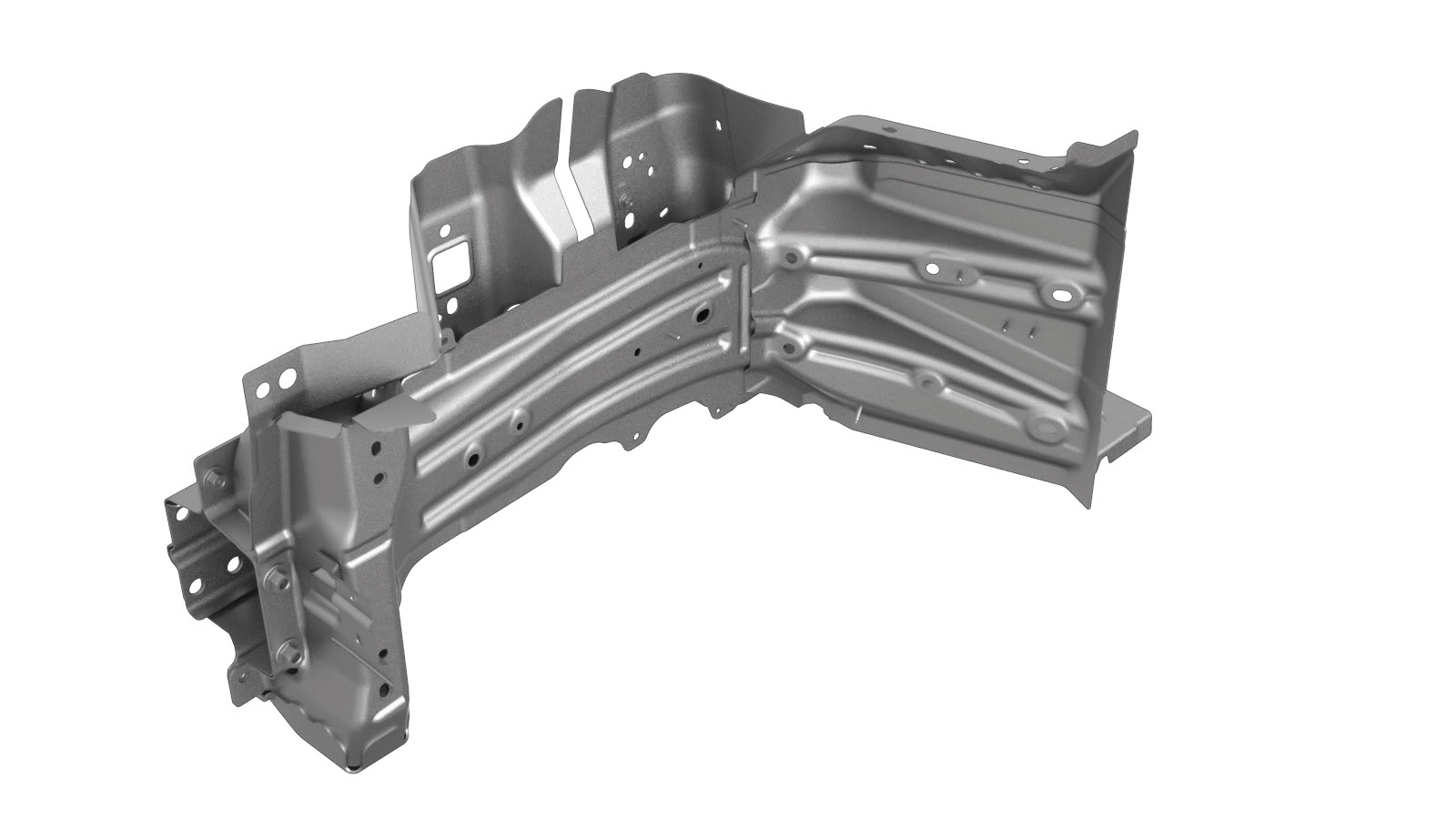

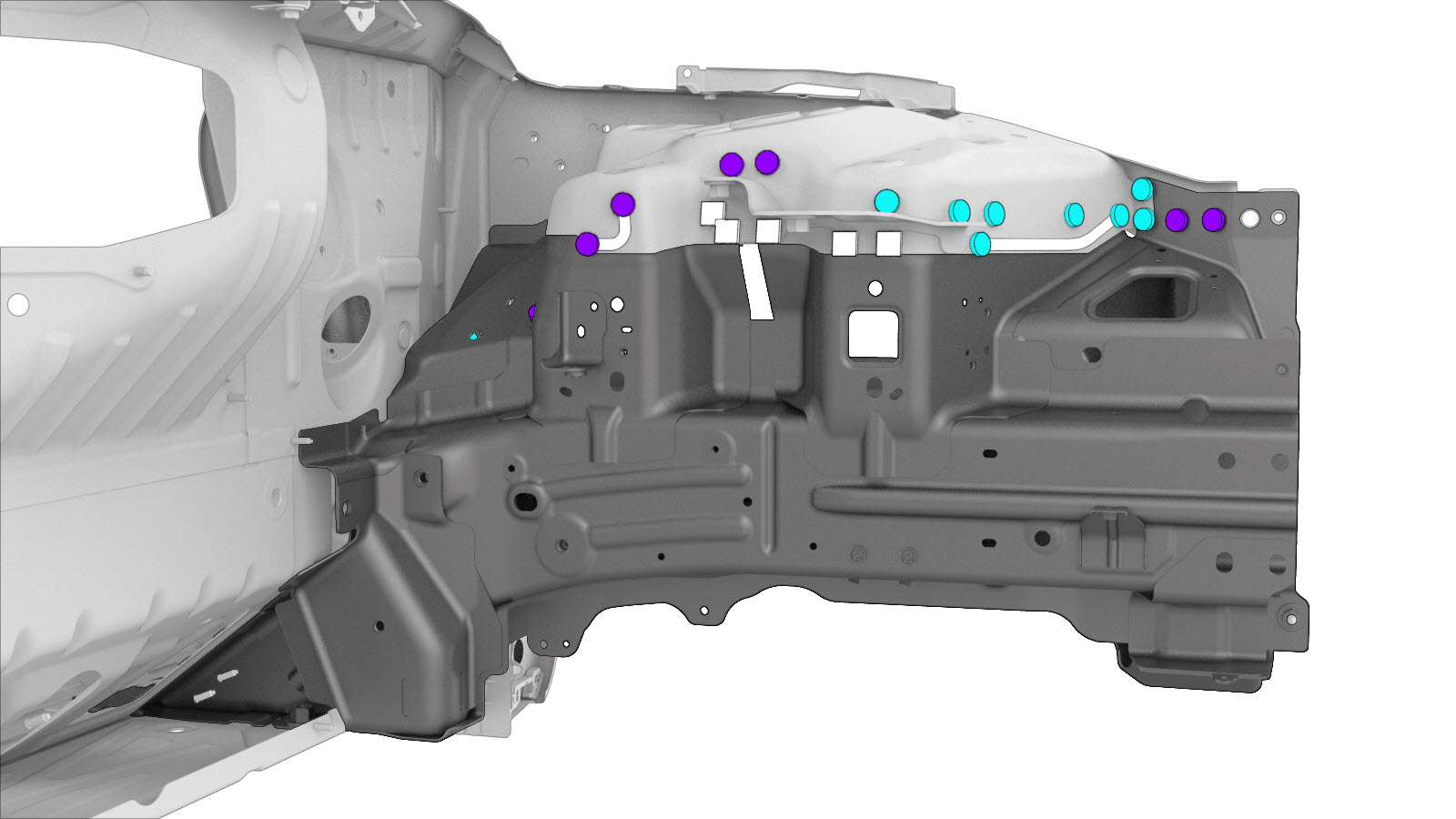

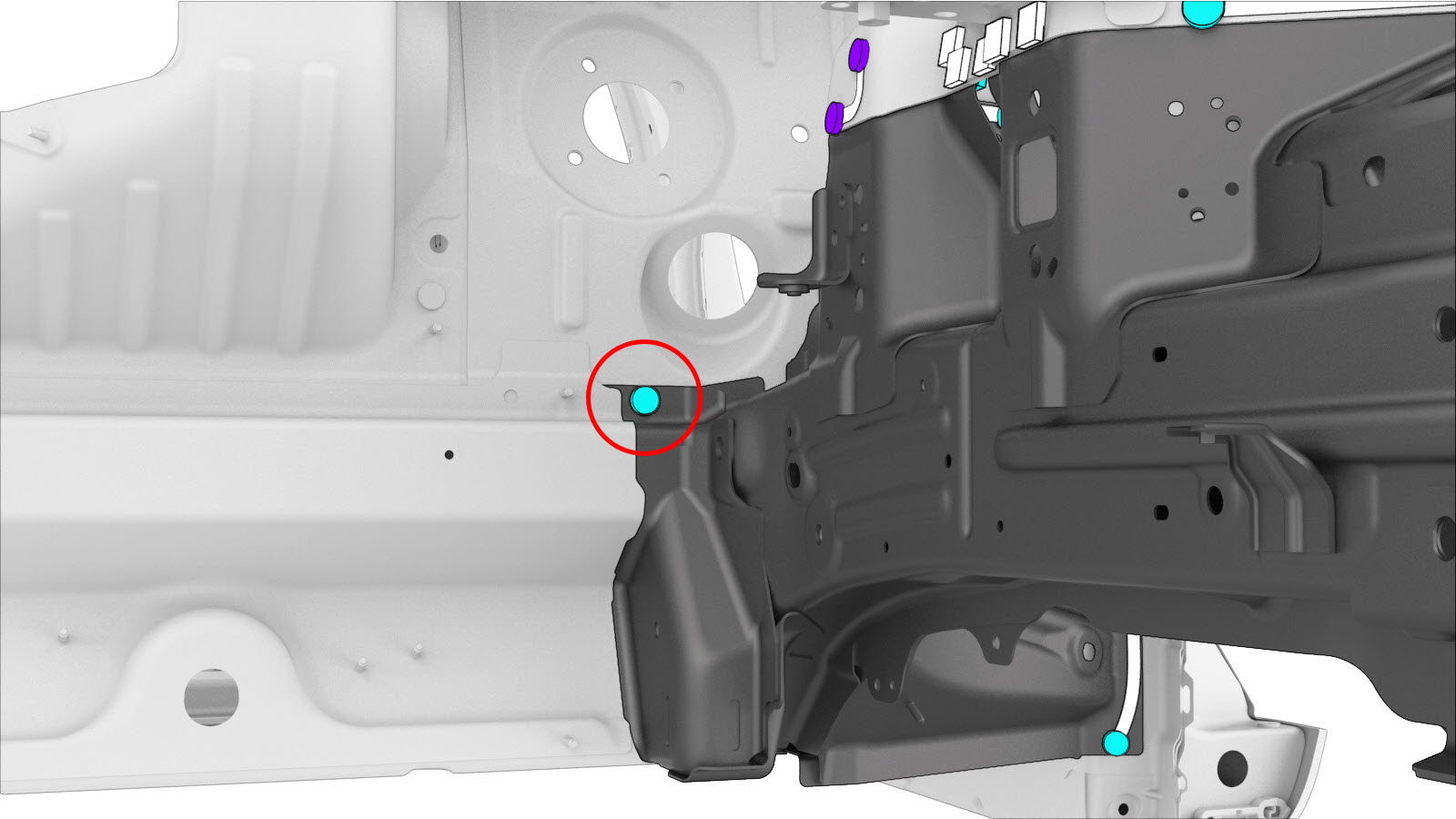

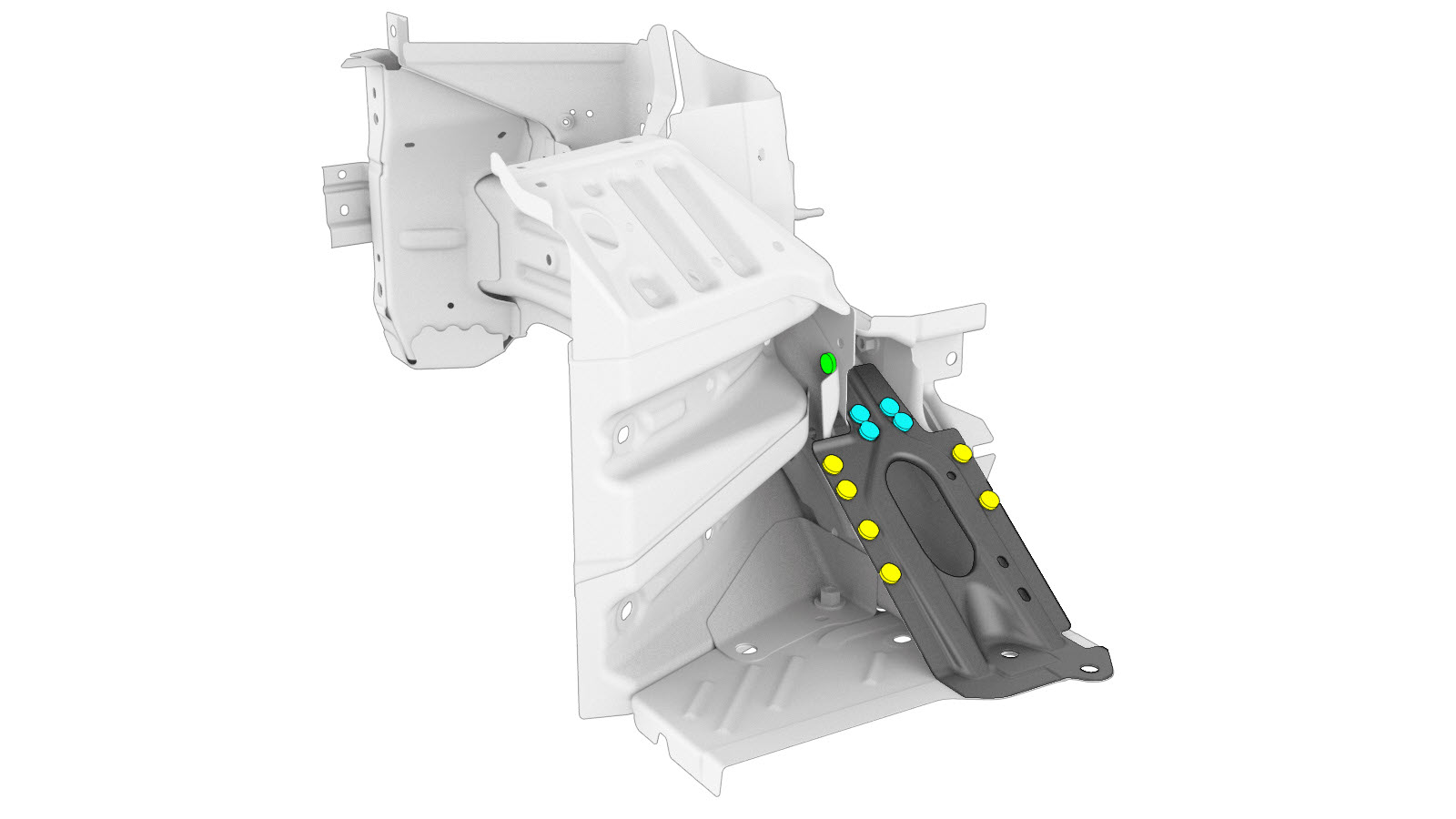

  25. Prepárese para instalar la parte superior longitudinal en la pieza de servicio del rail delantero completo.
    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Remaches, 4,8 mm

  26. Aplique adhesivo estructural a las superficies de contacto de la parte superior longitudinal de la pieza de servicio del raíl delantero completo.
  27. Instale la parte superior longitudinal en la pieza de servicio del rail delantero completo.

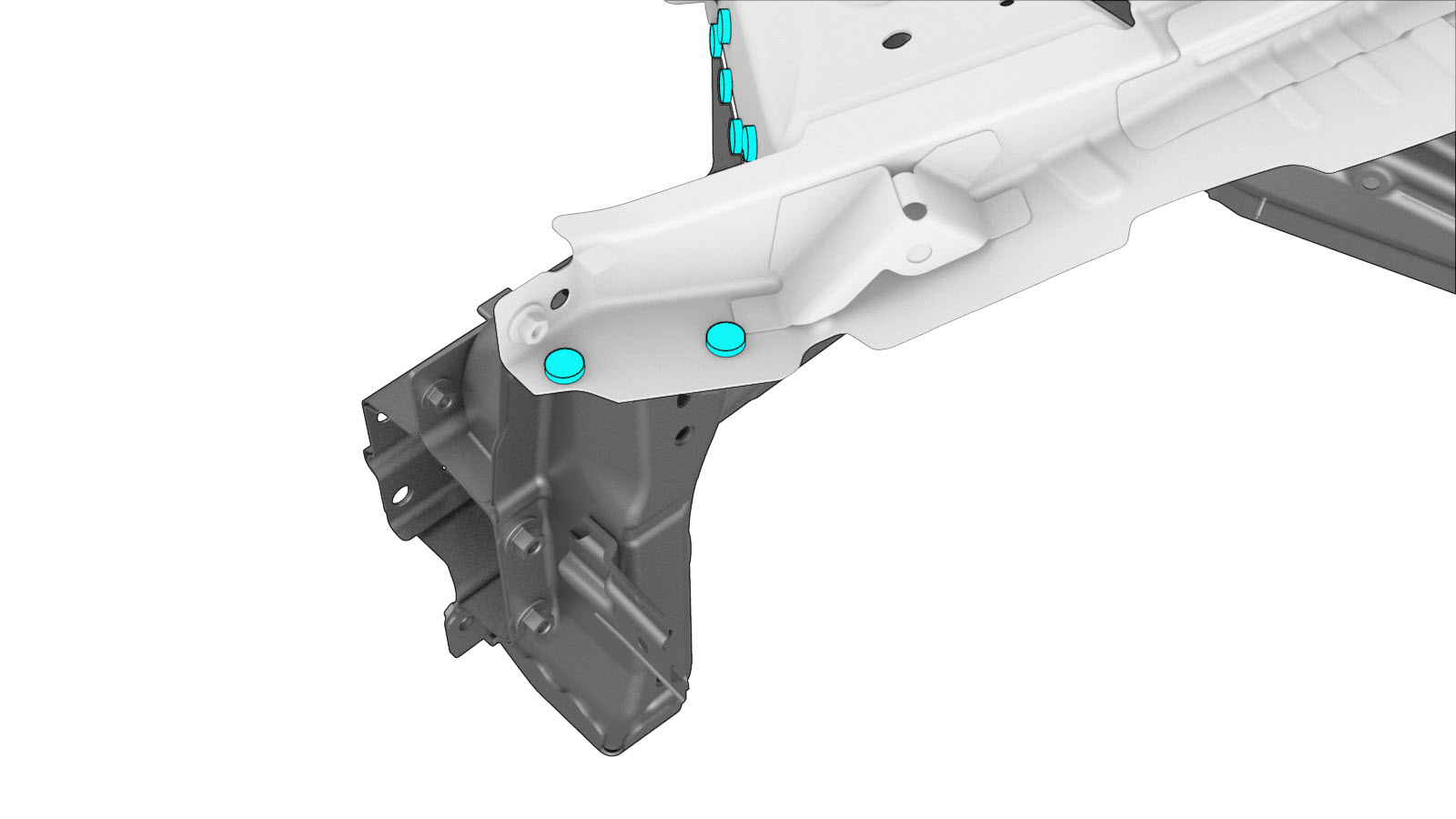

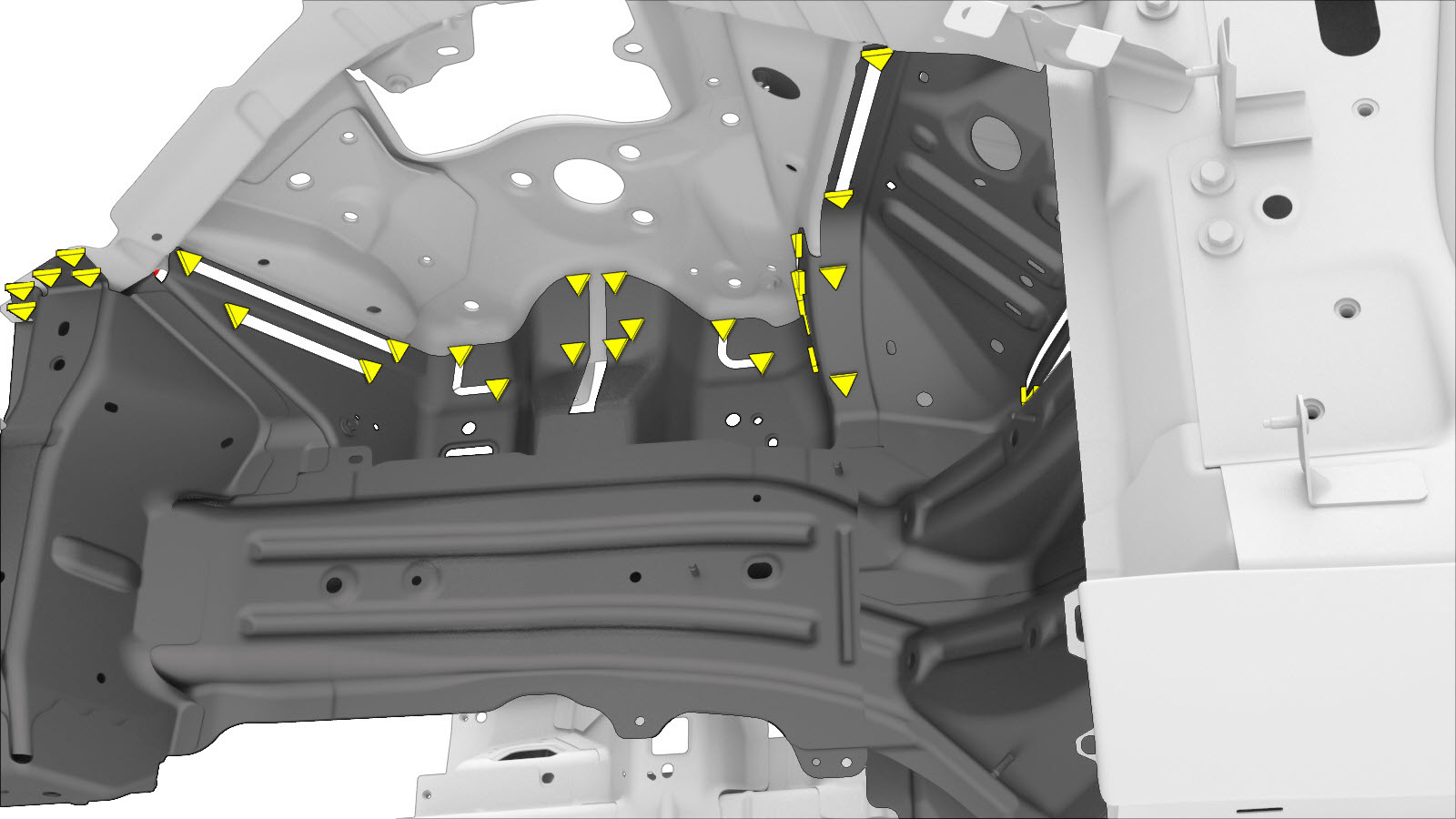

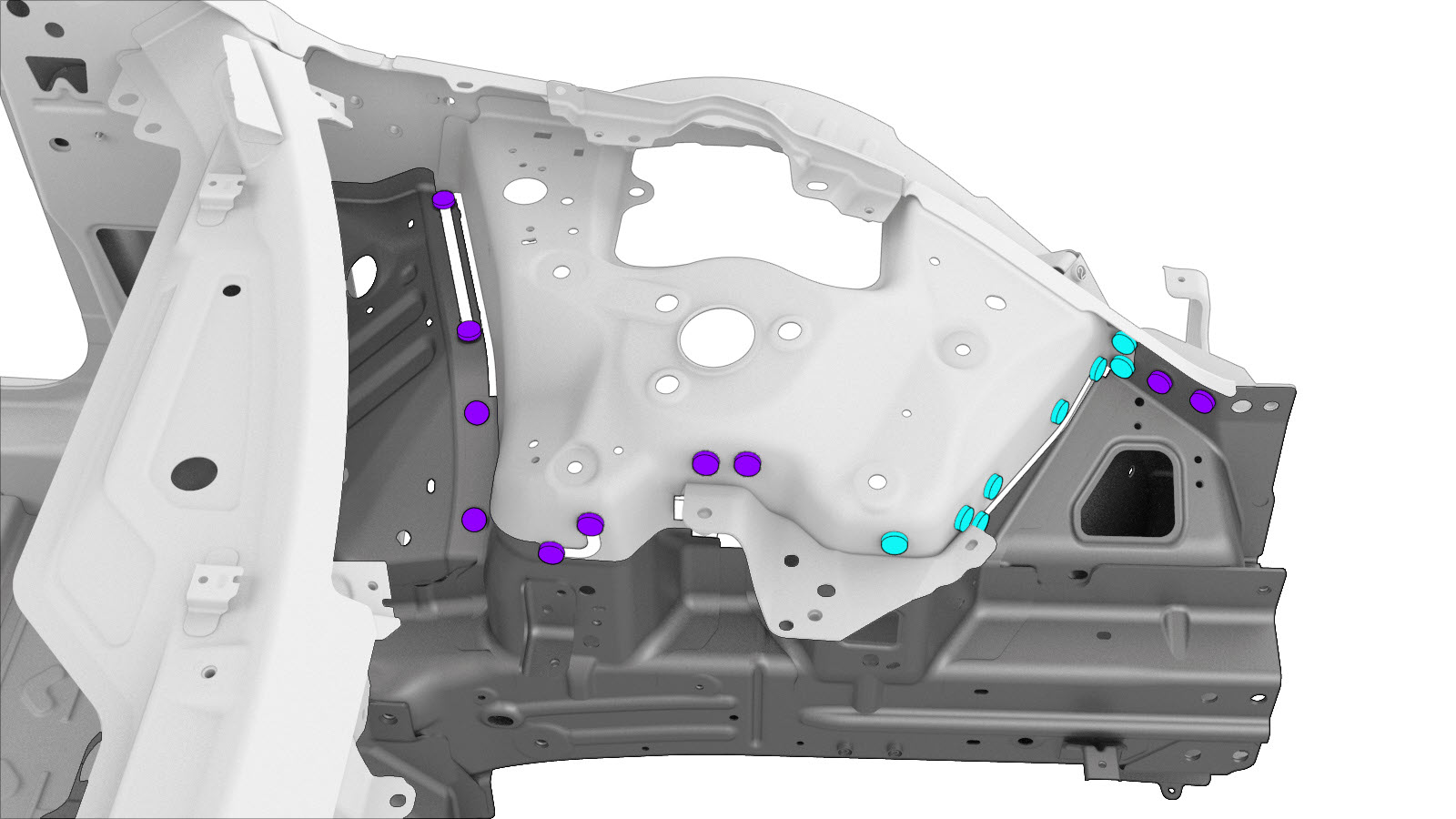

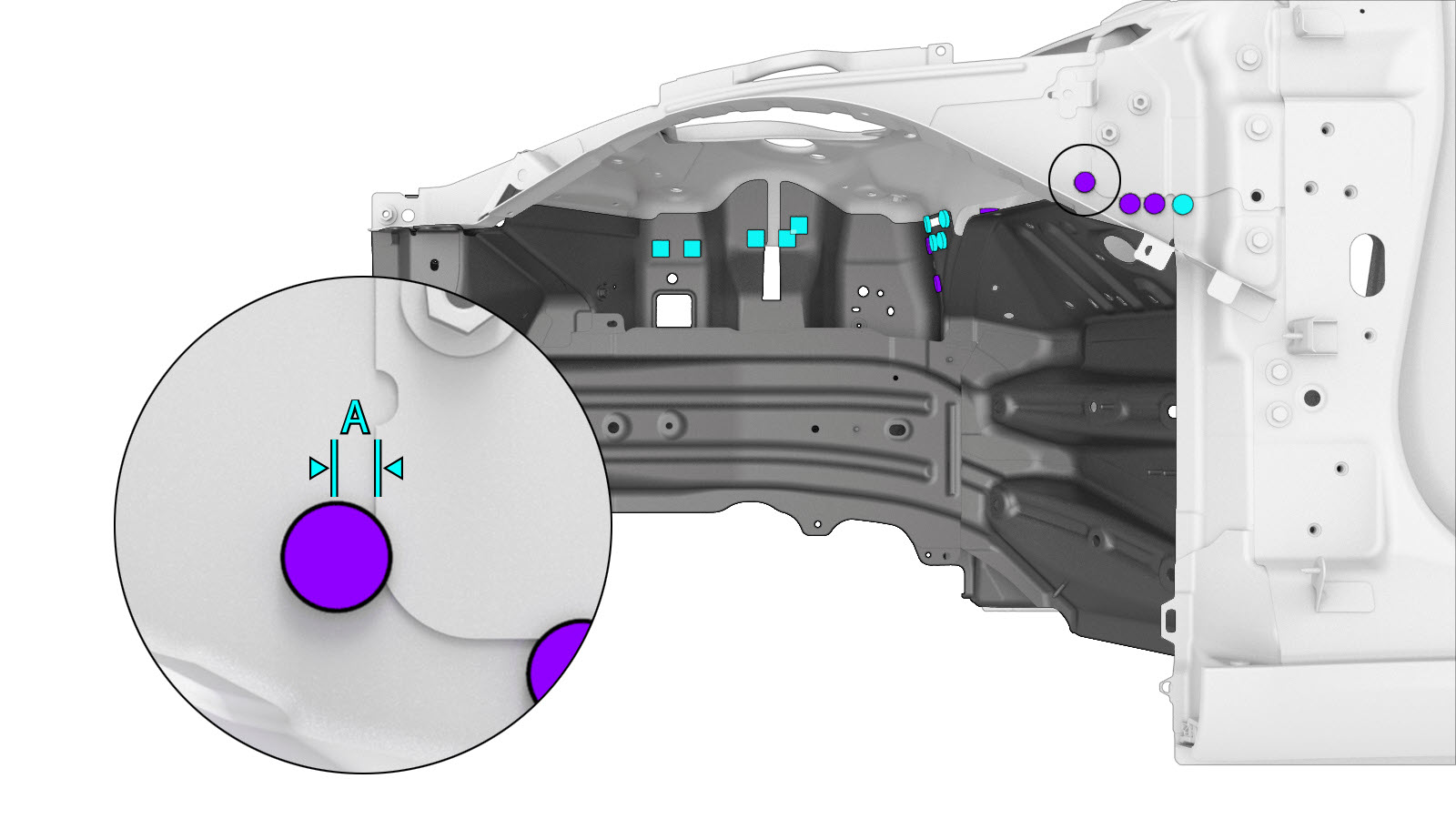

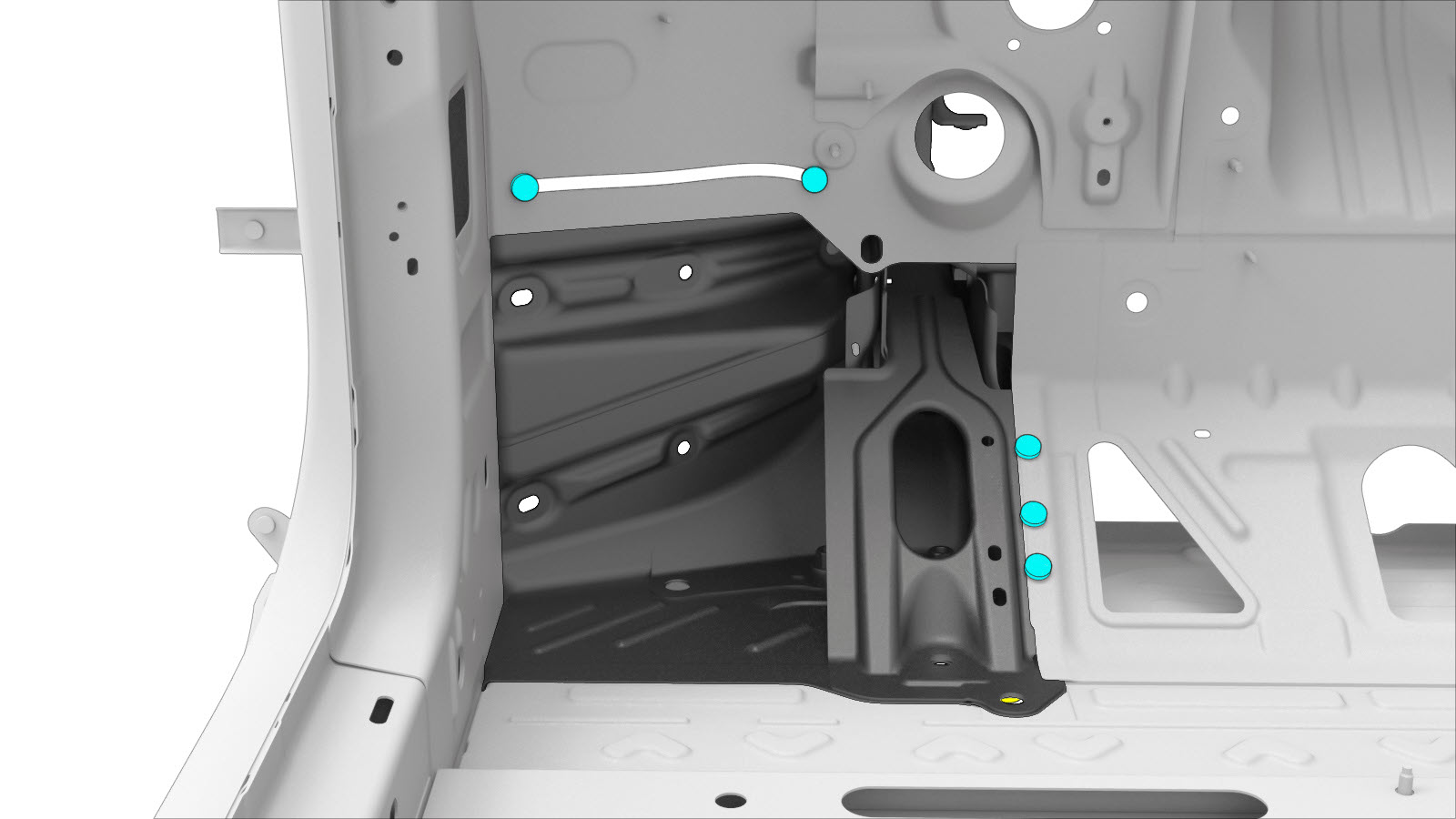

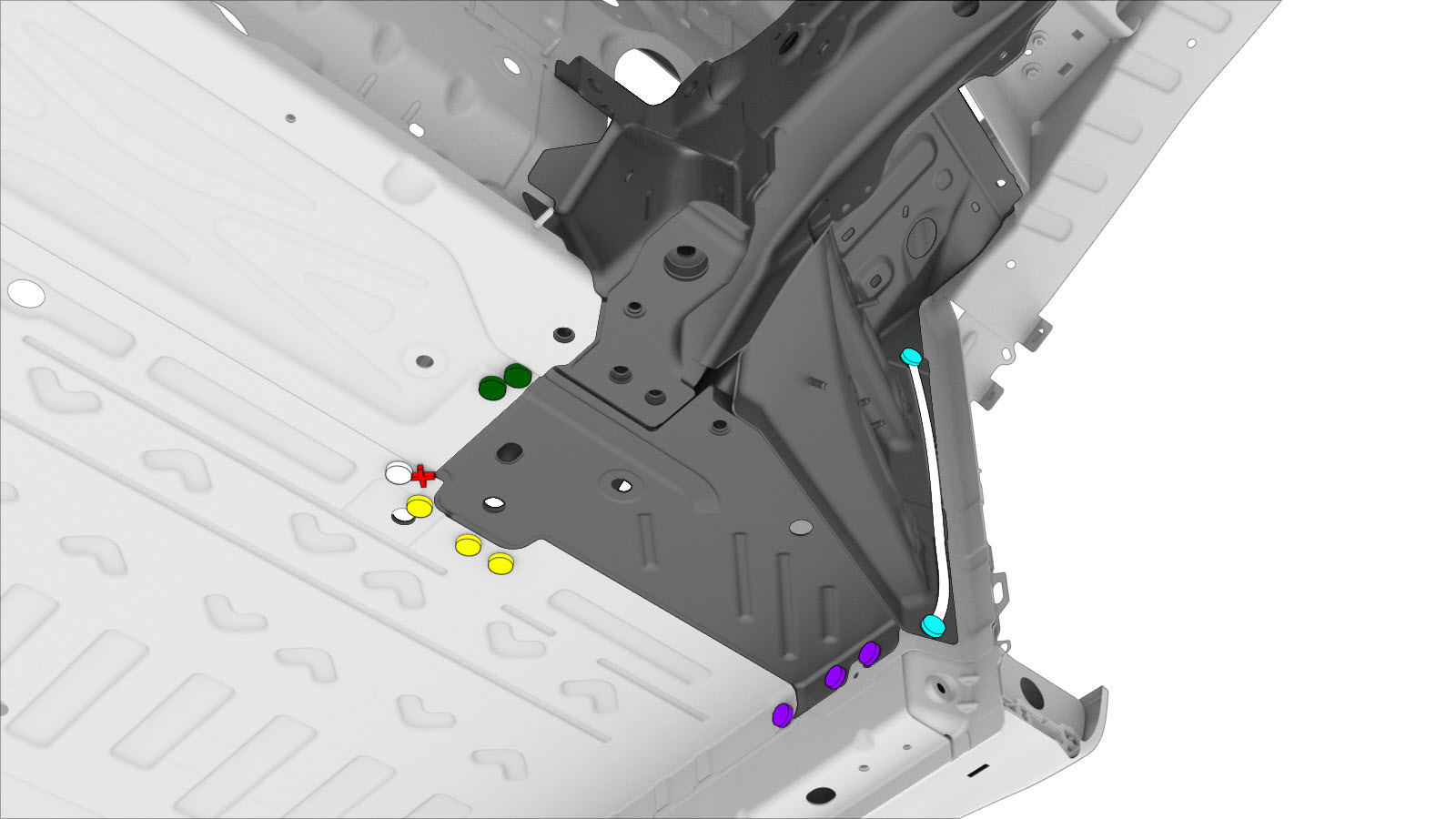

  28. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
    o Remaches estructurales de alta resistencia, 6,5 mm
    o Remaches abombados estructurales, 6,5 mm
    • A = 7 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

    o Remaches avellanados estructurales, 6,5 mm

    o Pernos

    Tuerca

  29. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  30. Instale el componente o los componentes nuevos.
    Apriete los pernos a 22 Nm.
  31. Instale Exterior del panel lateral.

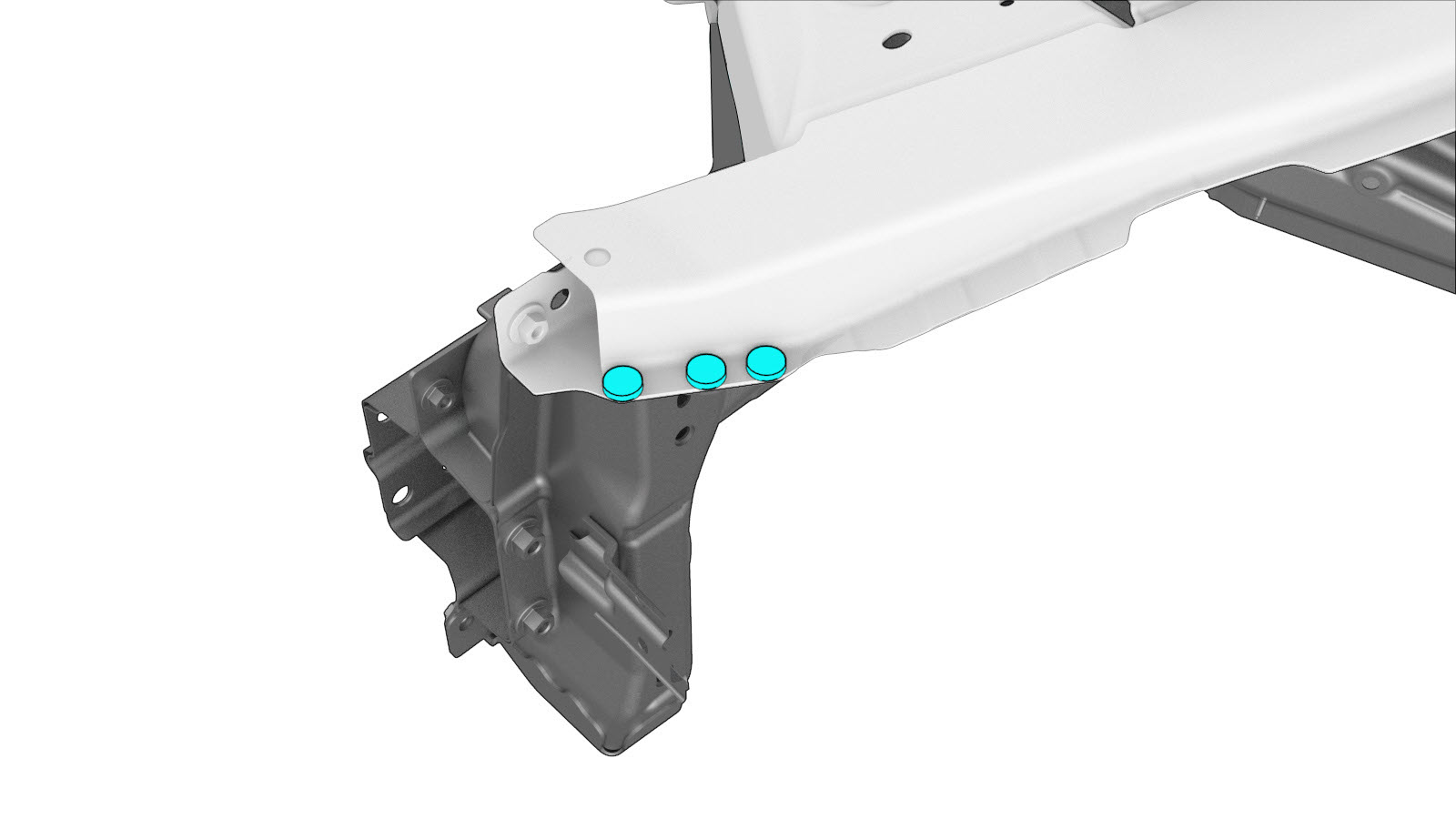

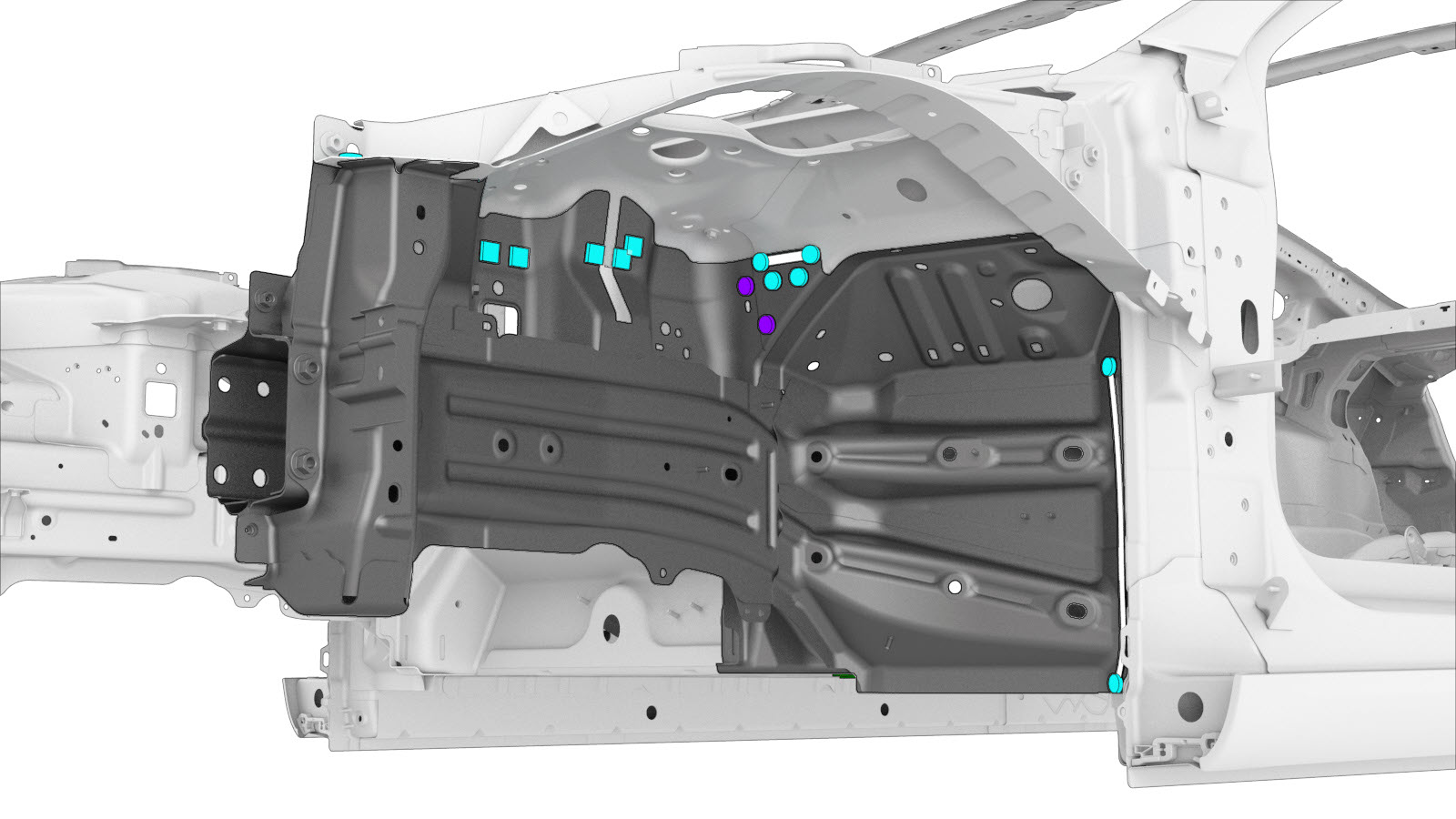

  32. Instale las fijaciones como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
  33. Instale Travesaño del tablero.
  34. Instale Exterior de la base de pedales.
  35. Instale Conjunto del soporte de fijación de la aleta guardabarros y las luces.
  36. Instale la fijación como se indica.
    o Remaches estructurales de alta resistencia, 6,5 mm
  37. Efectúe las operaciones posteriores a la reparación necesarias.
  38. Instale Steering Column (LHD) (Remove and Replace).
  39. Instale Subframe Assembly - Front (Dual Motor) (Remove and Replace).
  40. Instale Module - Body Controller - LH (Remove and Replace).
  41. Instale Insulator - Dash (Remove and Replace).
  42. Instale Assembly - Brake Lines - Front (Remove and Install).
  43. Instale Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  44. Instale Jounce Hose - Front Brake - LH (Remove and Replace).
  45. Instale Mount - Front Upper Control Arm - LH (Remove and Replace).
  46. Instale Damper - Front - LH (Dual Motor) (Remove and Replace).
  47. Instale Brake Hydraulic Control Unit (Remove and Replace).
  48. Instale Radiator (Remove and Replace).
  49. Instale Assembly - Cooling Fan and Shroud (Remove and Replace).
  50. Instale A/C Compressor and Supermanifold (Remove and Replace).
  51. Instale Door - Front - LH (Remove and Install).
  52. Instale Carrier Bracket - Cowl Screen - LH (Remove and Replace).
  53. Instale Hood Assembly (Remove and Replace).
  54. Instale Crush Can - Upper - Front - LH (Remove and Replace).
  55. Instale Ankle Catcher (Remove and Replace).
  56. Instale Carrier - Bumper - Front (Remove and Replace).
  57. Instale Fender Assembly - Front - LH (Remove and Install).
