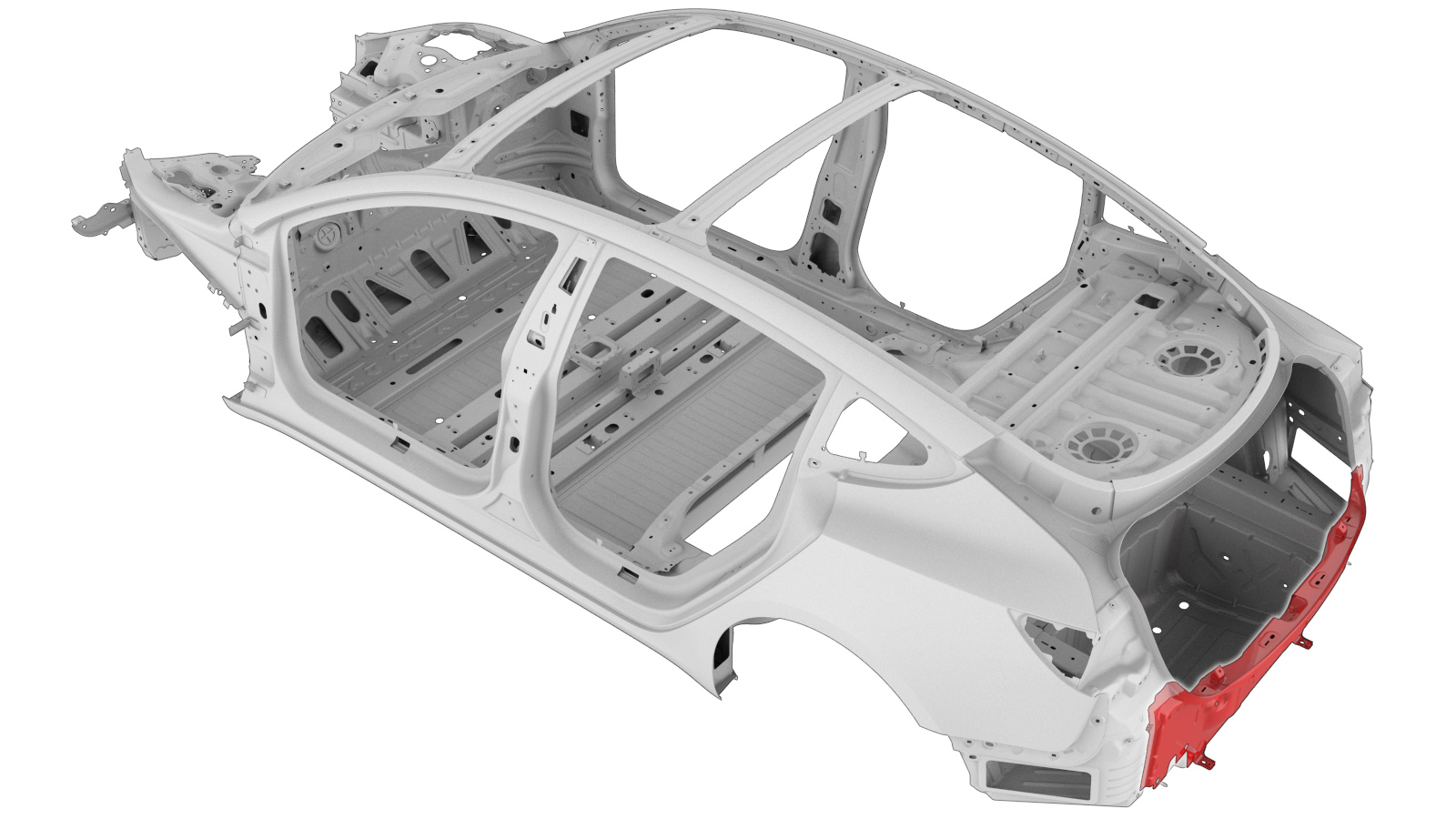

Panel trasero de la carrocería

Código de corrección: 10101800302 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

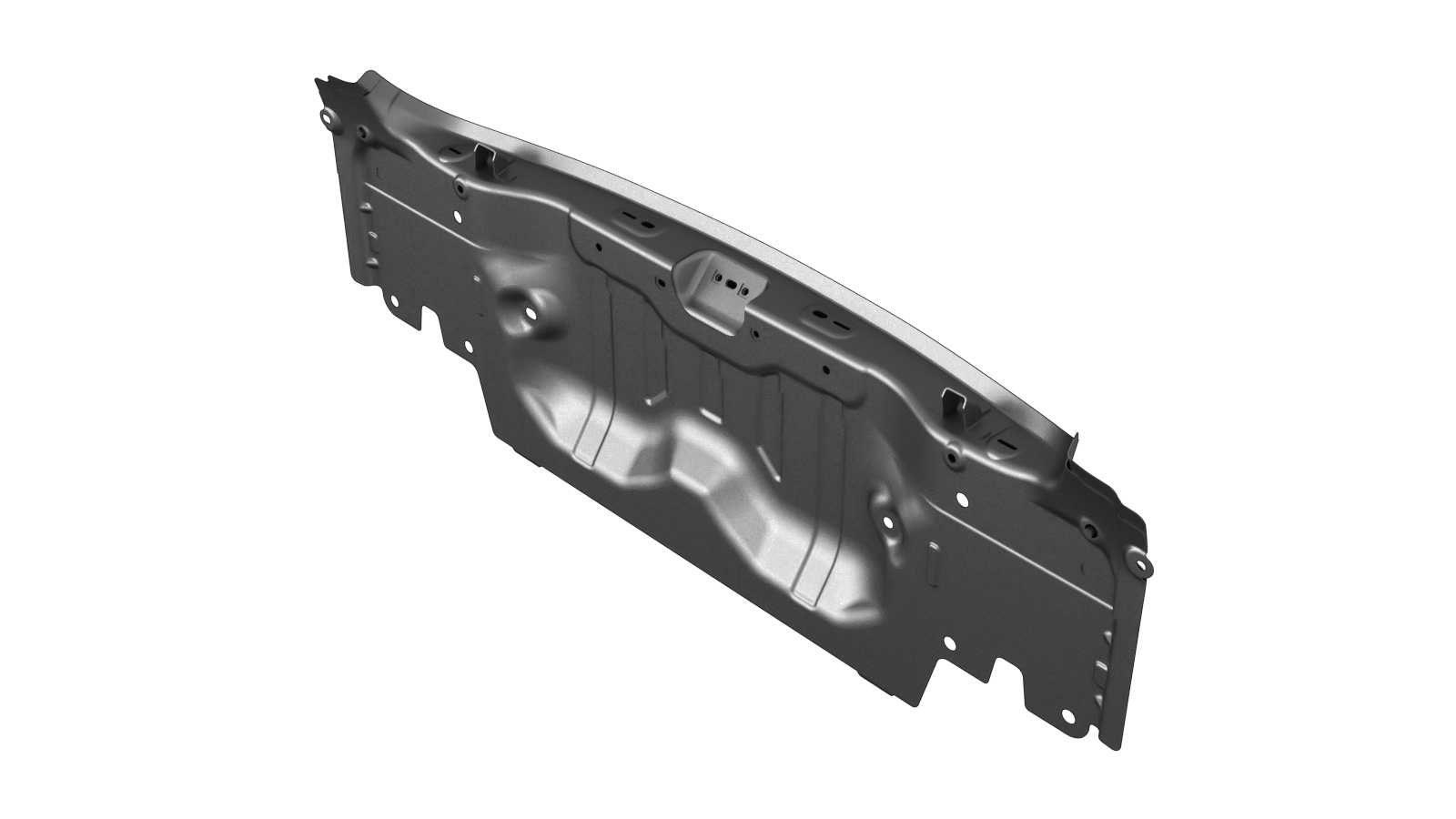

1 ASY, REAR PANEL COMP (Panel trasero de la carrocería)
23 Remache abombado estructural, 6,5 mm
4 Remache Flow Form S08
2 Remache Flow Form S18
6 Perno , HF,M10-1.5x30 Referencia de Tesla 2007069.
6 Tuerca, HF - M10 - 1.5 Referencia de Tesla 1454548-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Bracket - Tail Lamp - LH (Remove and Replace).
  2. Retire Module - BLE - Rear (Remove and Replace).
  3. Retire Bumper Beam - Rear (Remove and Replace).
  4. Retire Seal - Trunk (Remove and Replace).
  5. Retire Tub Carpet - Rear Trunk (Remove and Replace).
  6. Retire Trim - Side - Trunk - LH (Remove and Replace).
  7. Retire Trim - Side - Trunk - LH (Remove and Replace).
  8. Retire Striker - Trunk (Remove and Replace).
  9. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

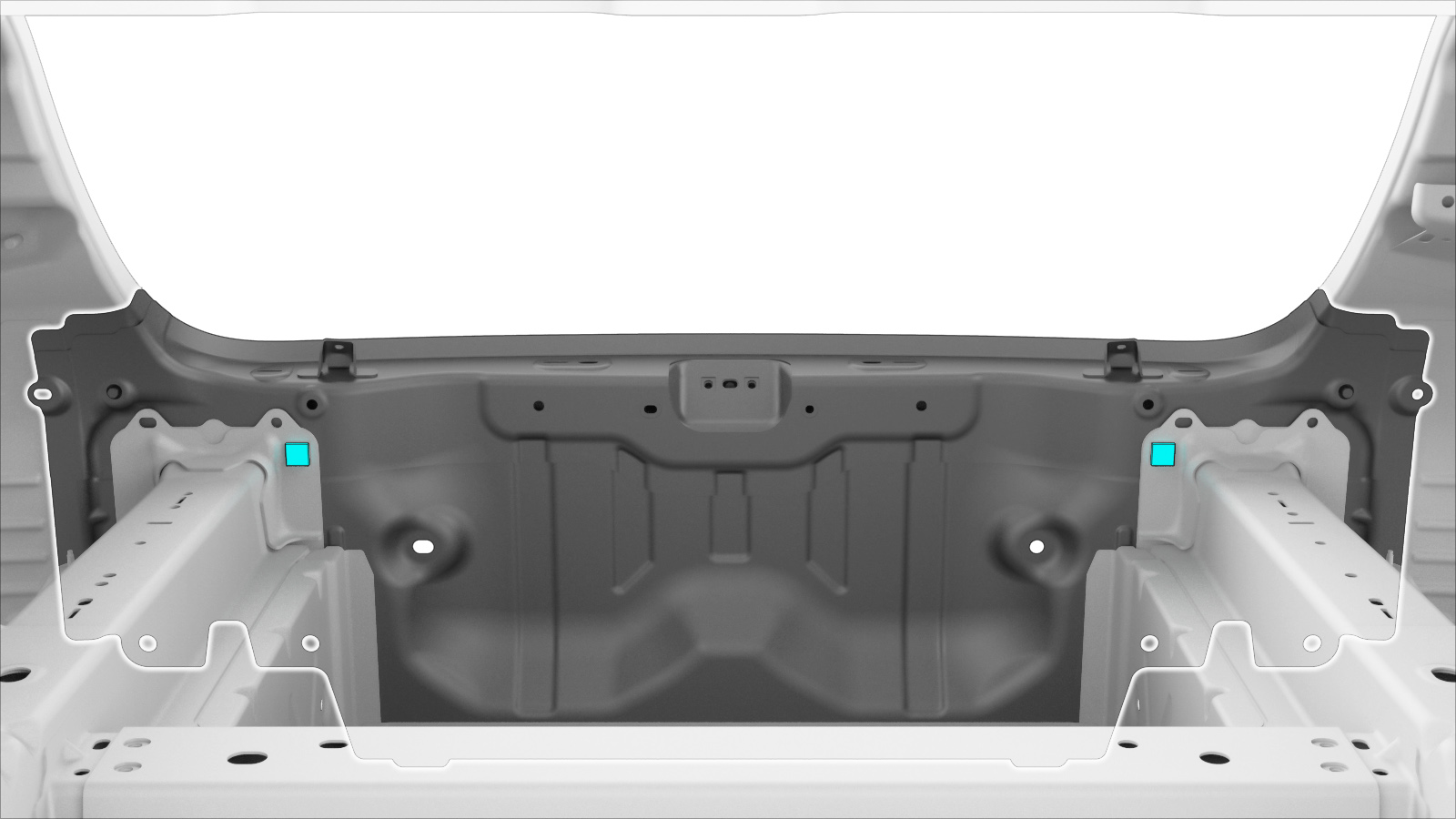

    o SPR de fábrica

    Espárrago

  10. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

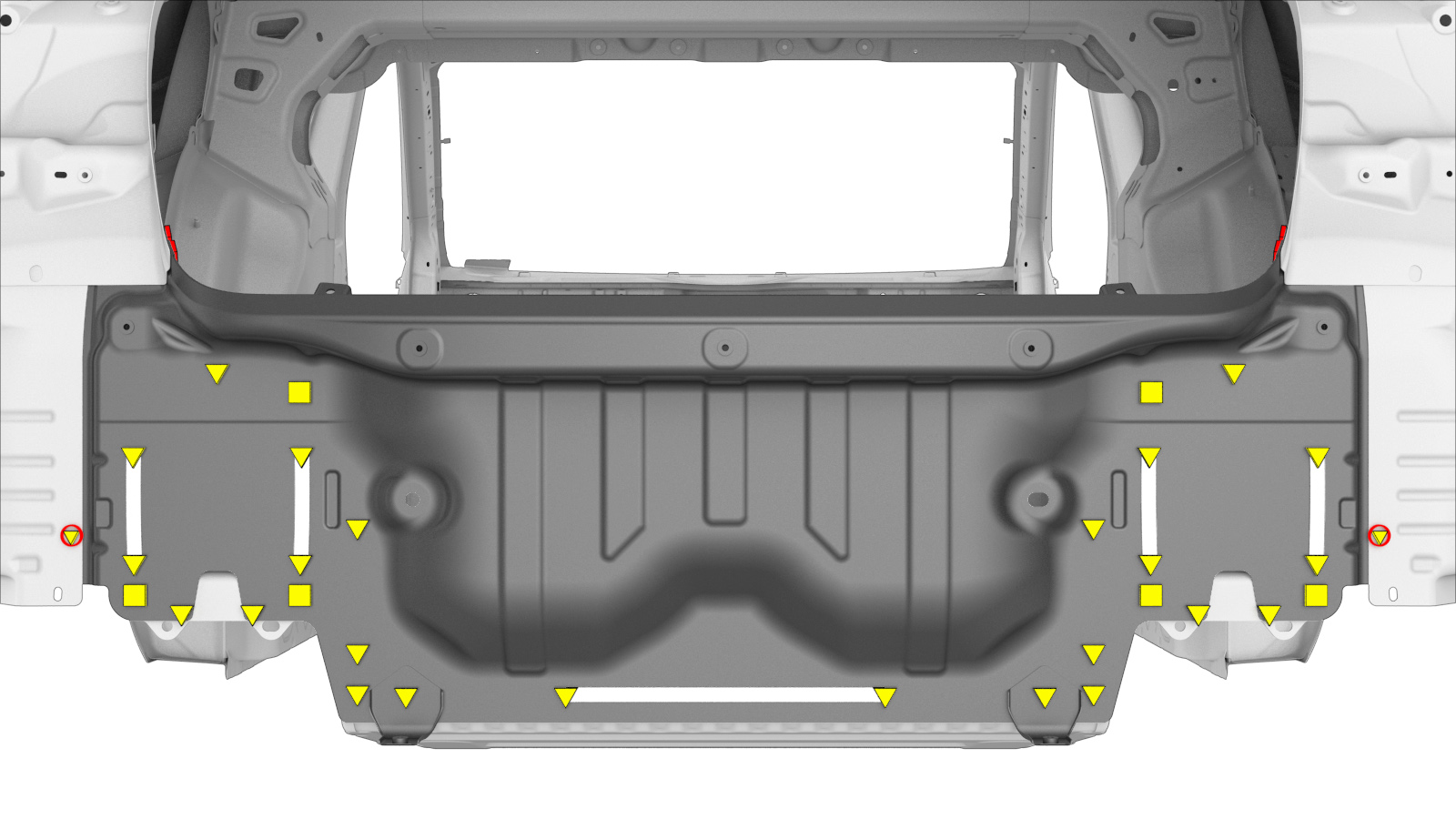

    o Remaches abombados estructurales, 6,5 mm
    • A = 13 mm
    • B = 18 mm

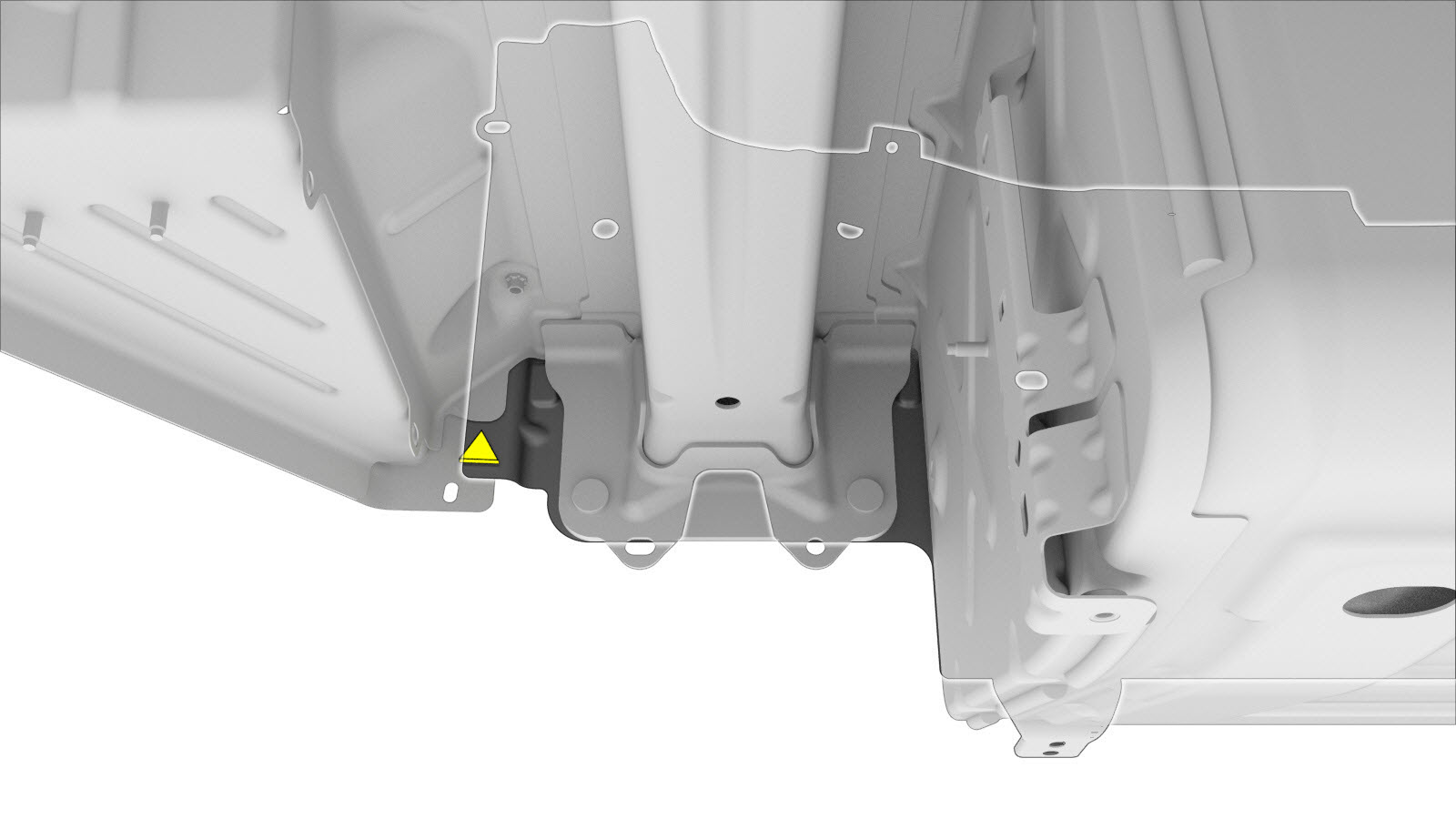

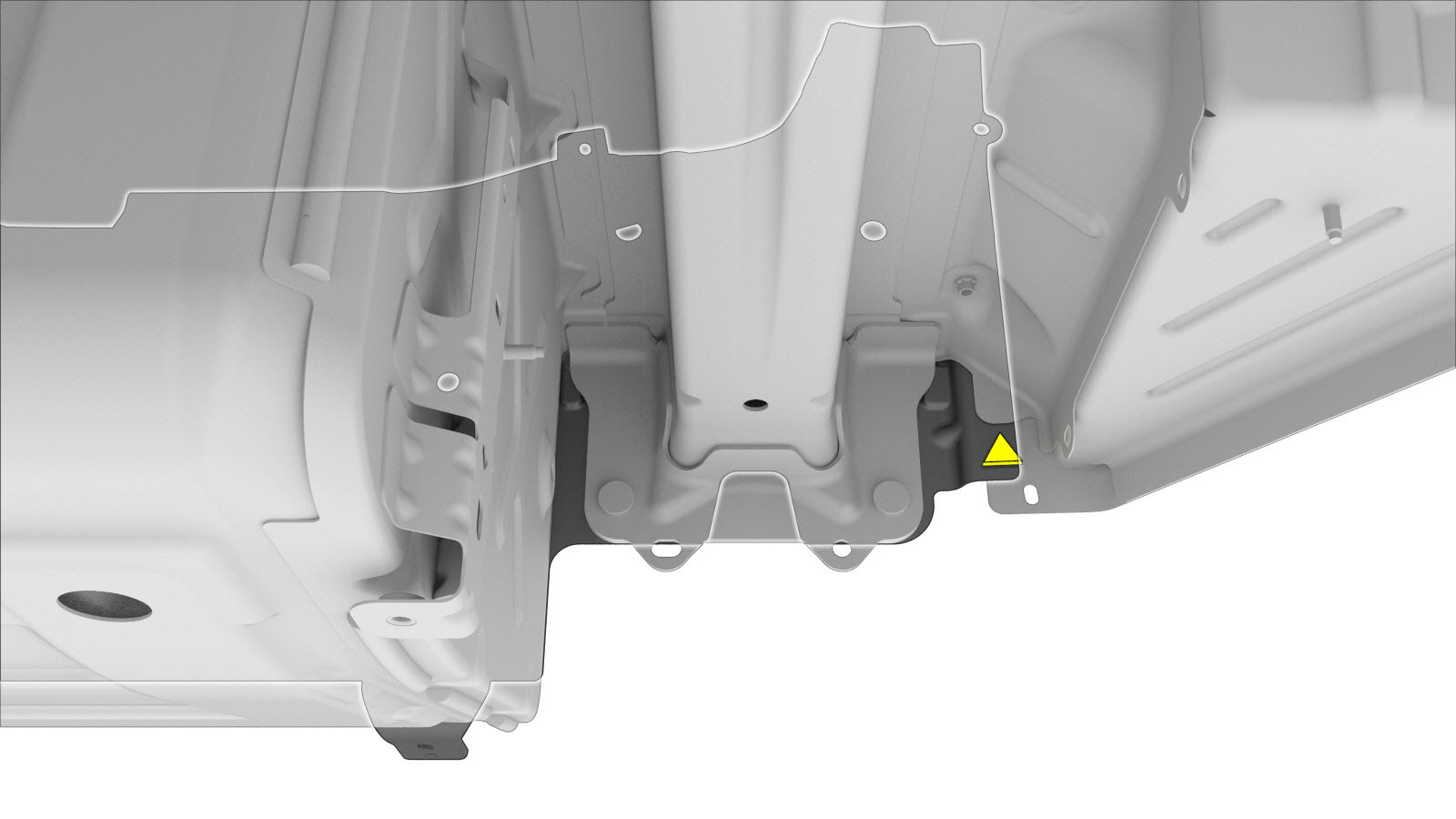

    o Remaches Flow Form, S08

    o Remaches Flow Form, S18

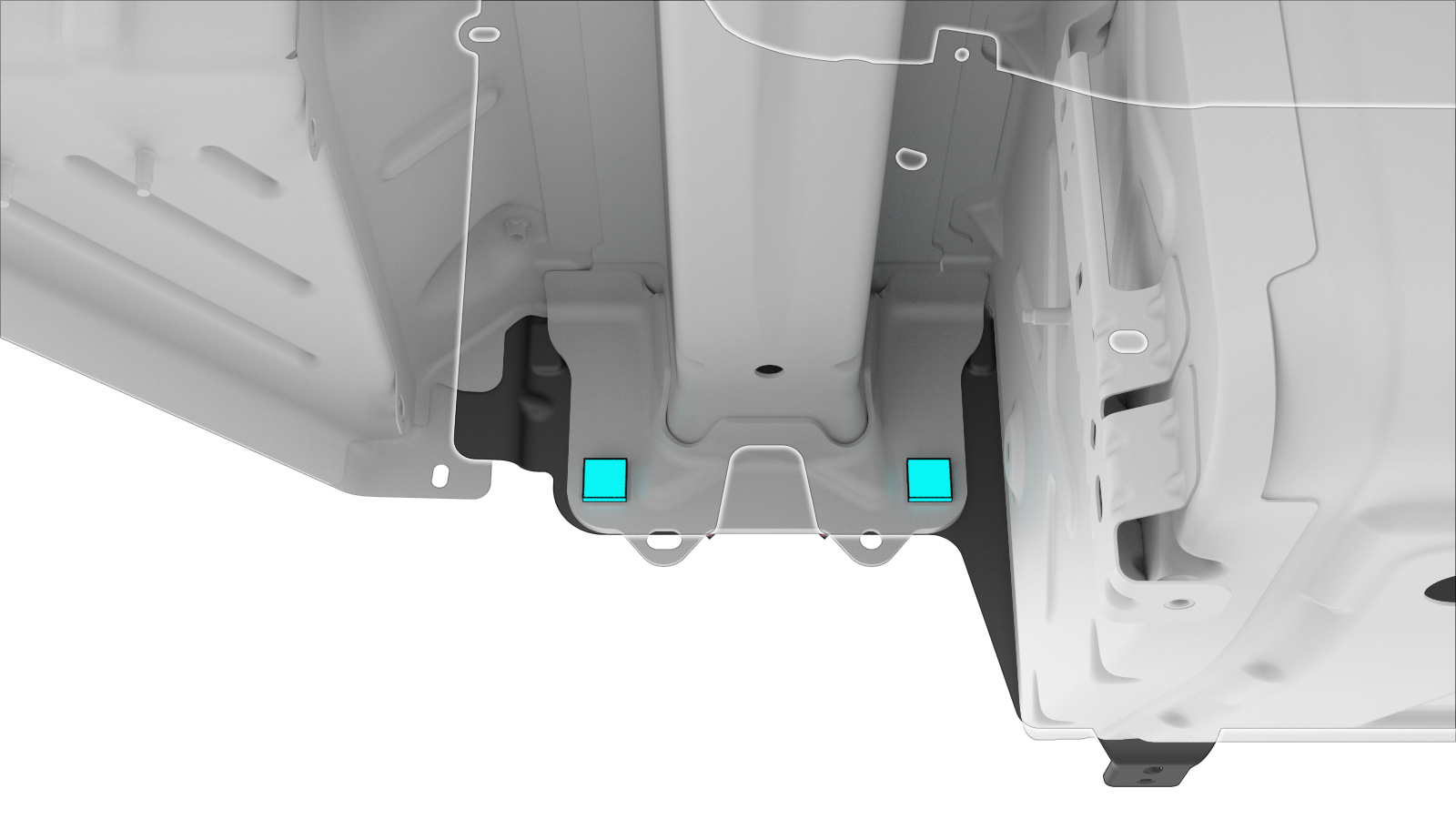

    Perno

    Tuerca
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale las tuercas en los pernos a través de la placa final del raíl trasero para ayudar a sujetar el nuevo componente en su lugar mientras se seca el adhesivo estructural.
  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.
    Apriete los pernos a 60 Nm.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
  14. Instale Striker - Trunk (Remove and Replace).
  15. Instale Trim - Side - Trunk - LH (Remove and Replace).
  16. Instale Trim - Side - Trunk - LH (Remove and Replace).
  17. Instale Tub Carpet - Rear Trunk (Remove and Replace).
  18. Instale Seal - Trunk (Remove and Replace).
  19. Instale Bumper Beam - Rear (Remove and Replace).
  20. Instale Module - BLE - Rear (Remove and Replace).
  21. Instale Bracket - Tail Lamp - LH (Remove and Replace).
