Refuerzo exterior del pilar A

Lista de piezas

Cantidad Descripción Imagen / Notas

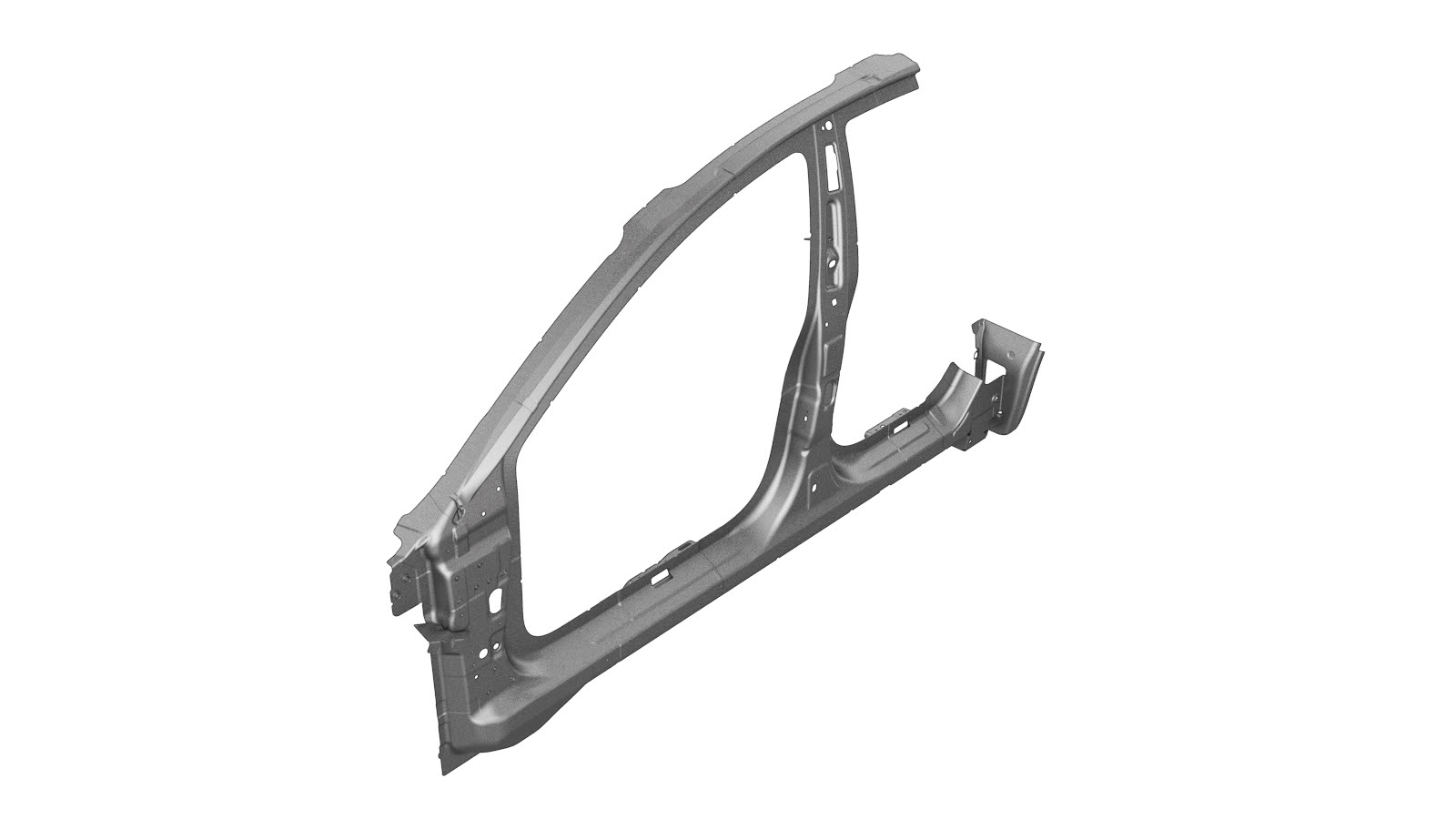

1 ASY - DOOR RING OUTER (conjunto del exterior del anillo de la puerta)
10 Remache avellanado estructural, 6,5 mm
5 Remache estructural de alta resistencia, 6,5 mm
4 Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente situado debajo que se desea sustituir.
  2. Retire Exterior del panel lateral.
  3. Retire Exterior del pilar B (superior).
  4. Retire Extensión del raíl del techo.

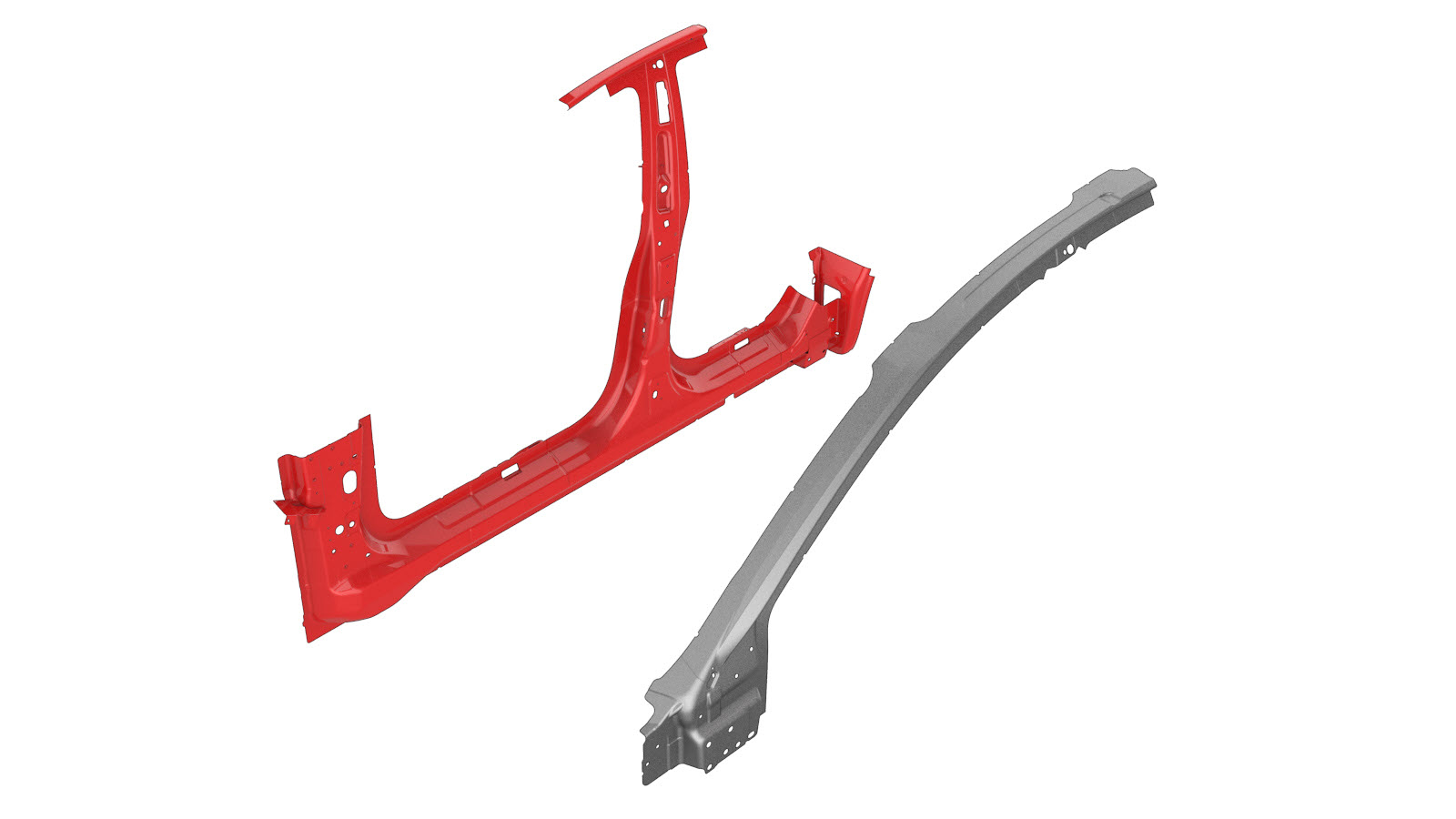

  5. Retire el exterior del pilar A del exterior del anillo de la puerta como se indica a continuación para hacer el nuevo componente.

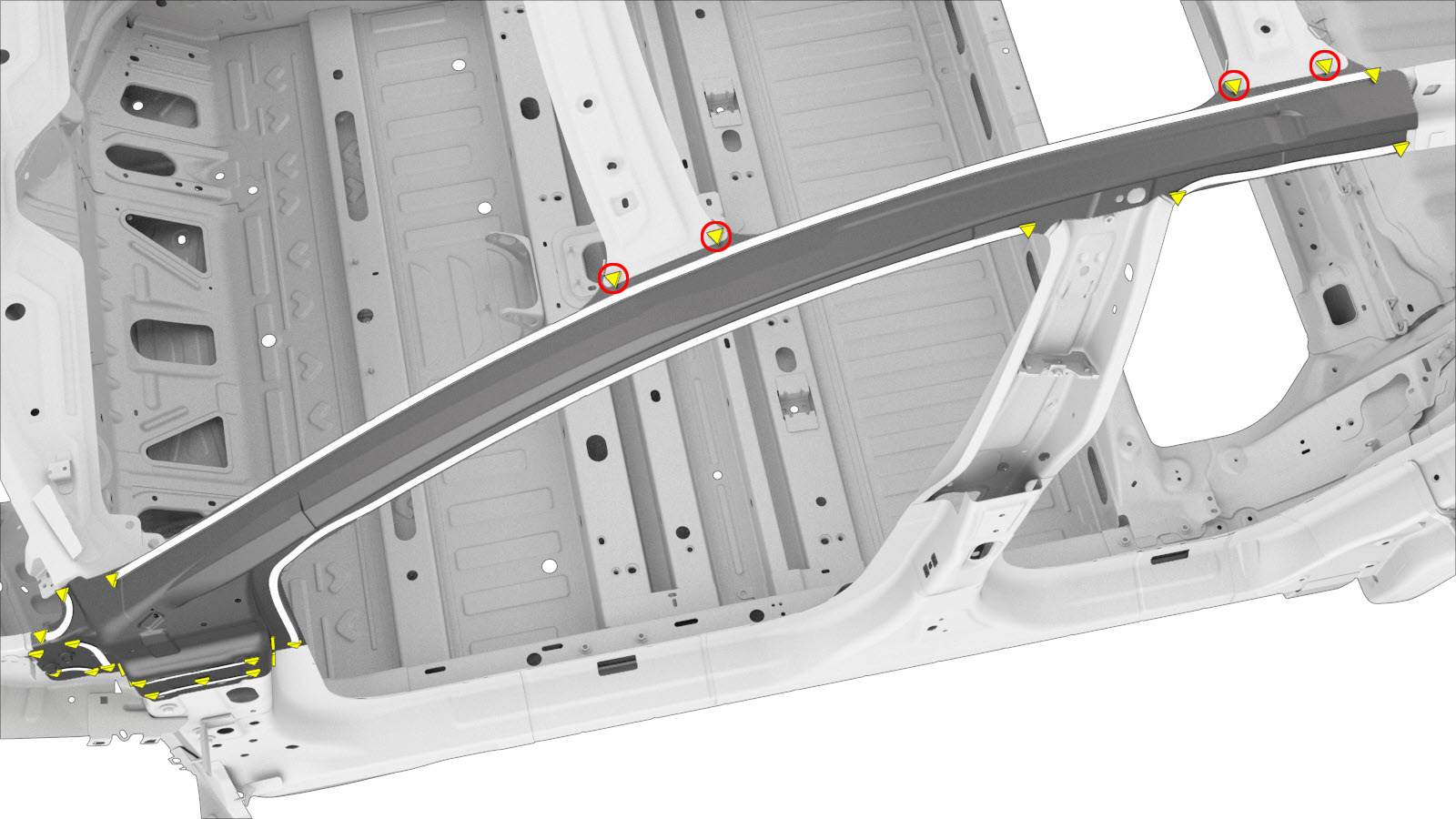

  6. Retire el componente original.
    o Soldaduras por puntos de fábrica
    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

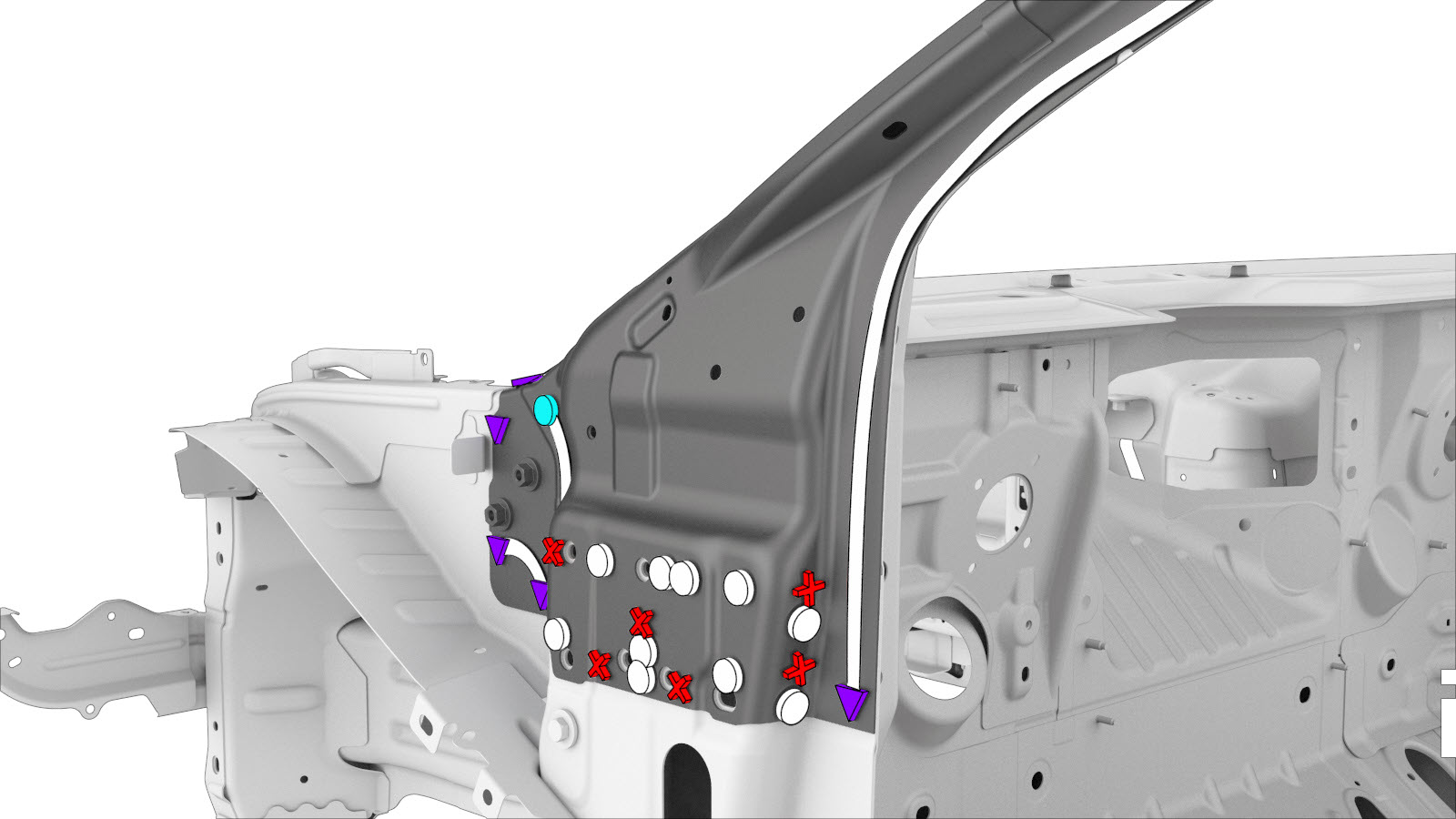

  7. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.
    o Soldaduras por puntos de instalación

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches Flow Form, S28

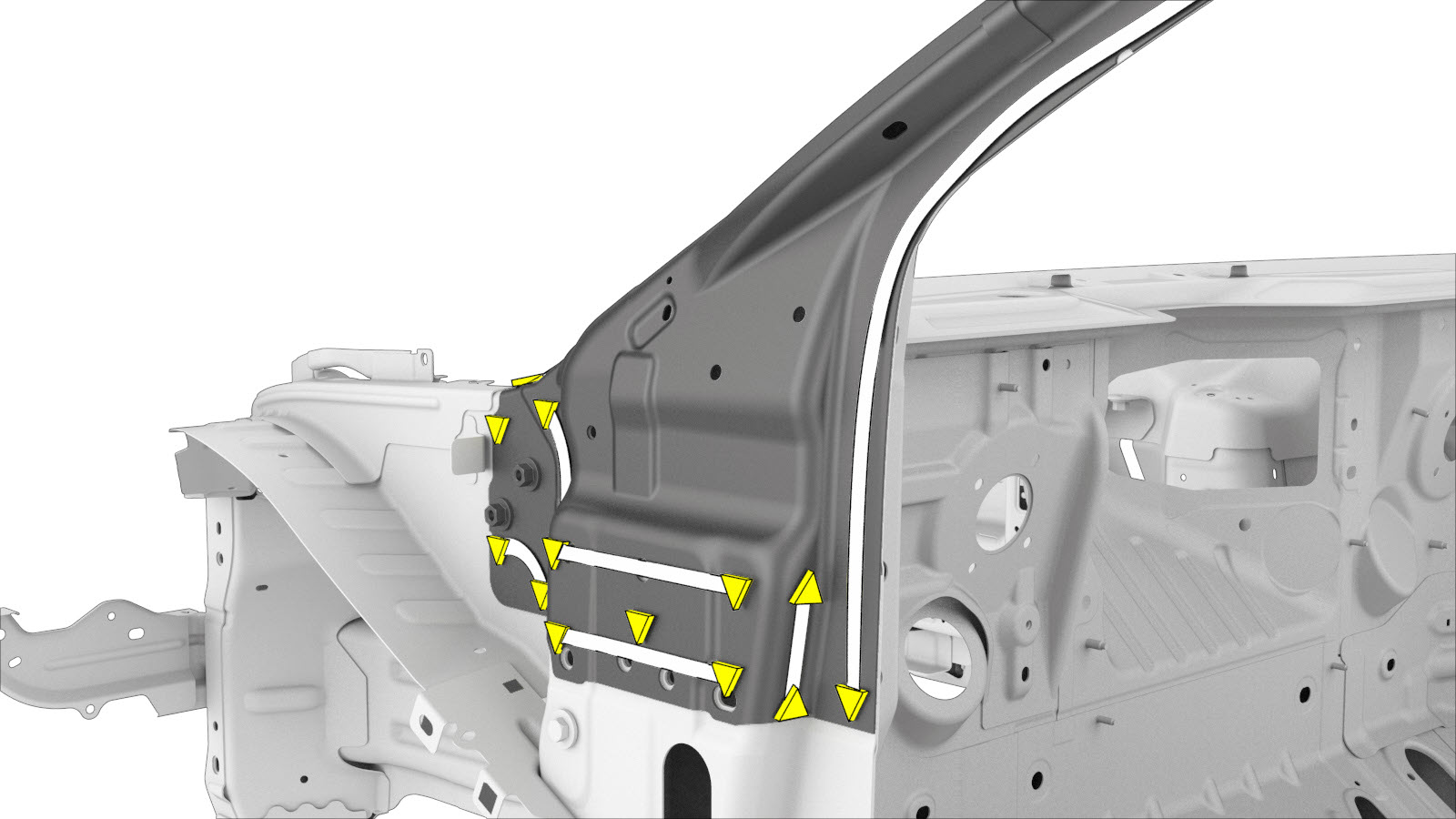

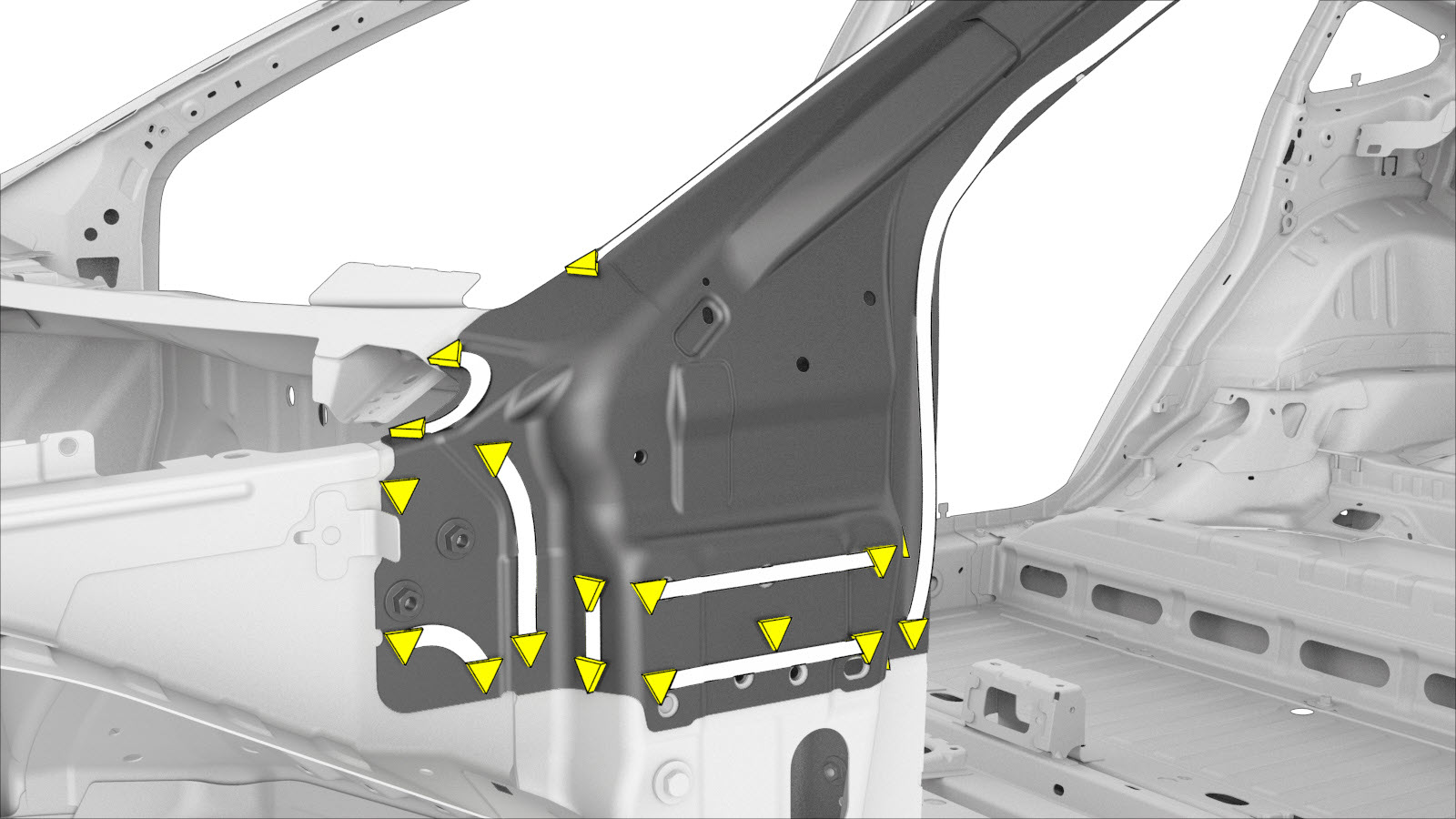

  8. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  9. Instale el componente o los componentes nuevos.
  10. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  11. Vuelva a instalar la extensión del raíl del techo.
  12. Vuelva a instalar Exterior del pilar B (superior).
  13. Vuelva a instalar Exterior del panel lateral.
  14. Instale la parte del conjunto exterior del lateral de la carrocería que ha retirado para dejar al descubierto el componente que se va a sustituir.
  15. Efectúe las operaciones posteriores a la reparación necesarias.
