Parte central de los bajos

Código de corrección: 10100300102 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

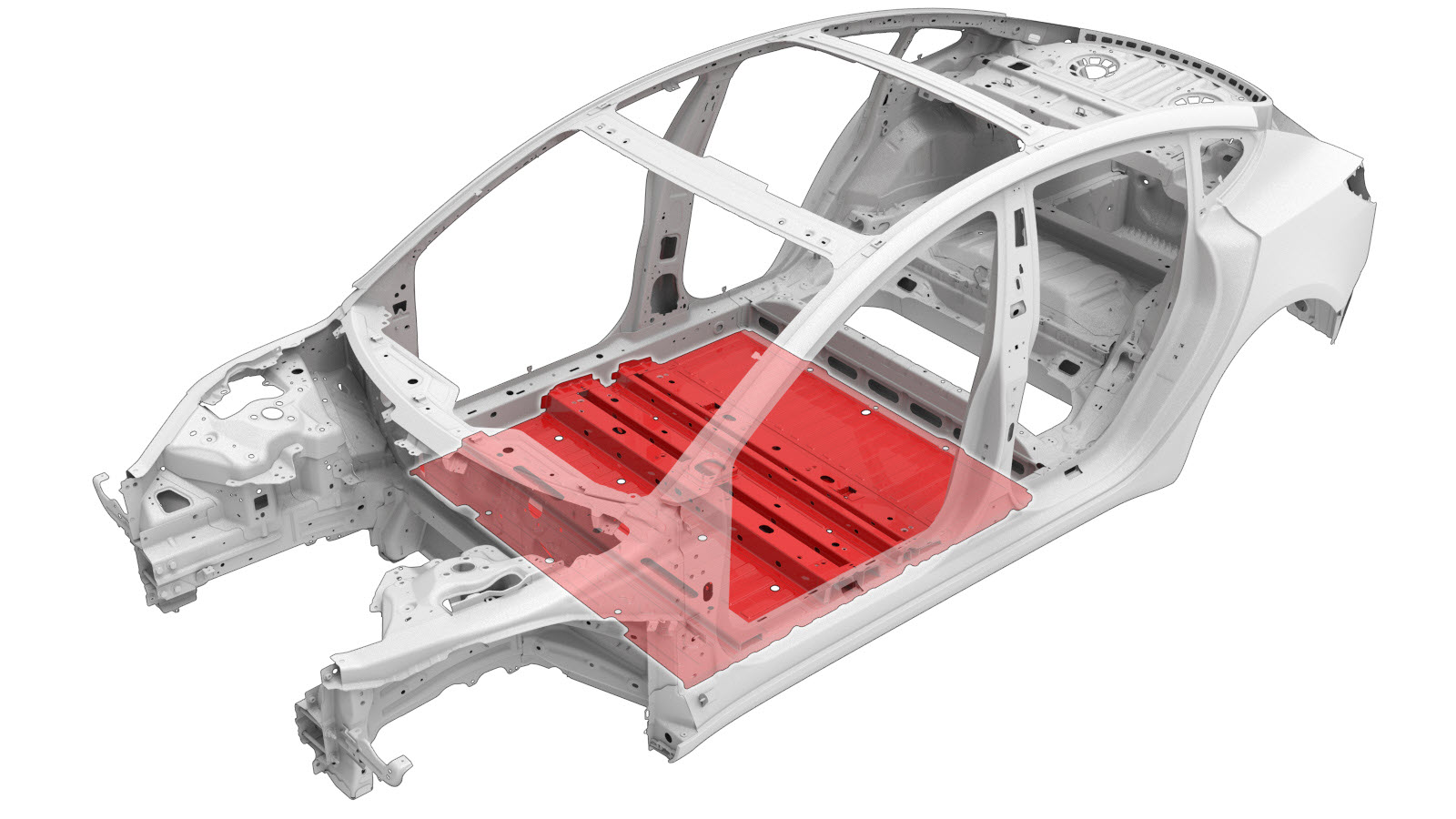

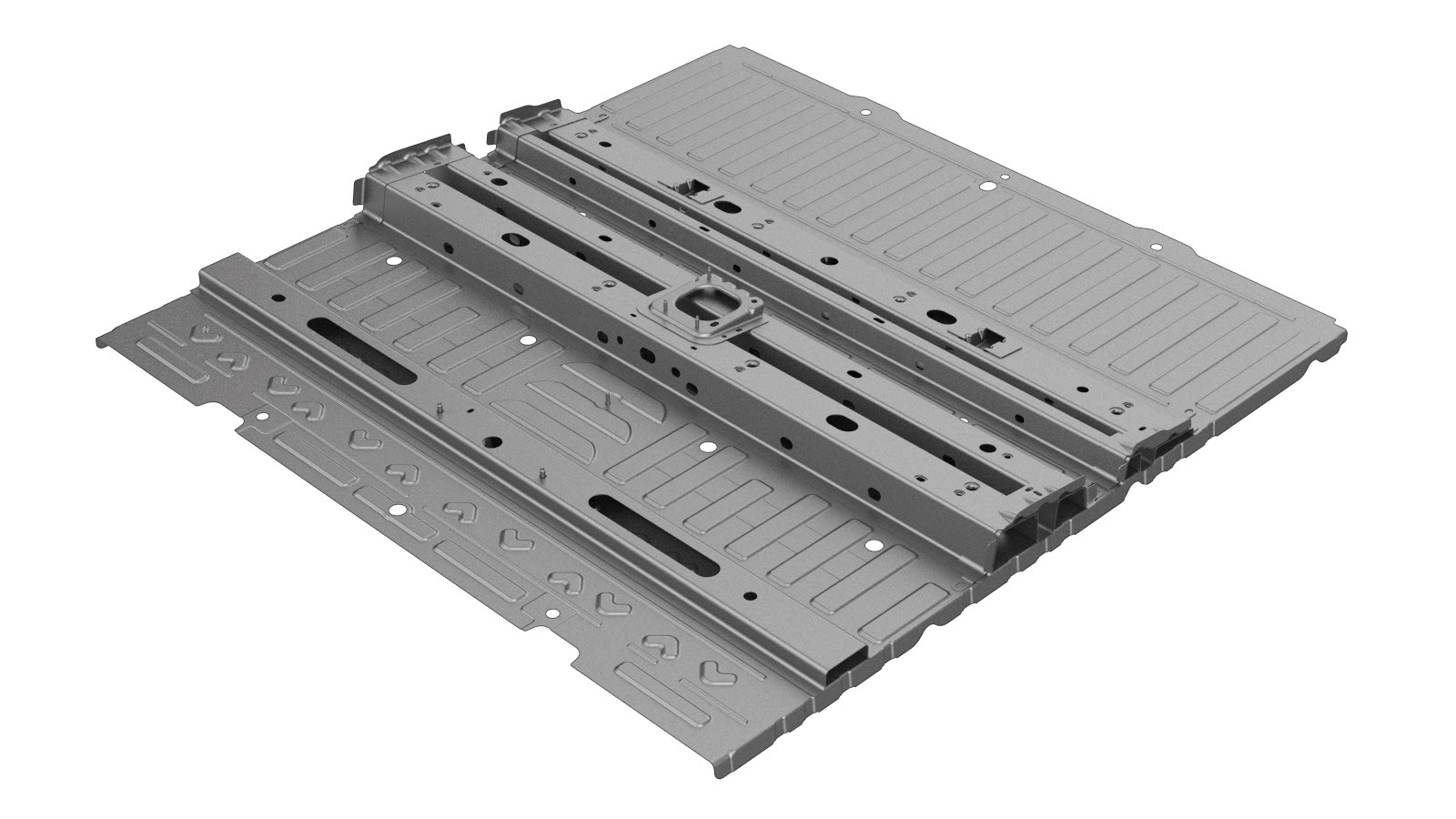

1 MODULE - CENTER UNDERBODY STRUCTURE (parte central de los bajos)
24 Remache avellanado, 4,8 mm, corto
19 Remache avellanado, 4,8 mm, largo
18 Remache estructural de alta resistencia, 6,5 mm
38 Remache, 4,8 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Harness - Body - RH (LHD) (Remove and Replace).
  2. Retire Harness - Body - LH (NA/EU) (Remove and Replace).
  3. Retire Kit - Floor Mat - LHD (Remove and Replace).
  4. Retire Carpet - Rear (Remove and Replace).
  5. Retire Carpet - Front - RH (Remove and Replace).
  6. Retire Carpet - Front - LH (Remove and Replace).
  7. Retire Harness - HVAC (Remove and Replace).
  8. Retire HV Battery (AWD) (Remove and Replace).
  9. Retire el componente original.

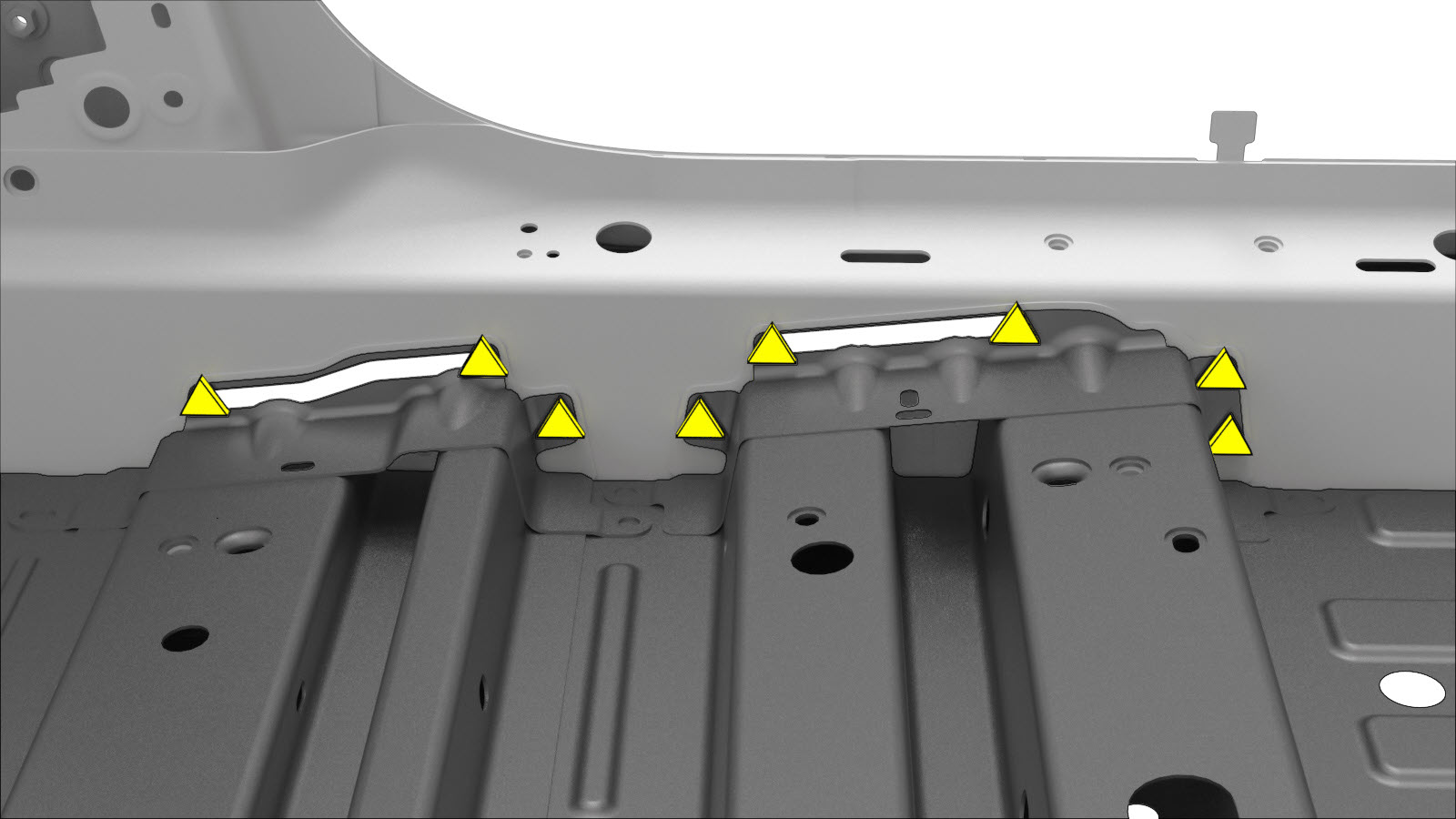

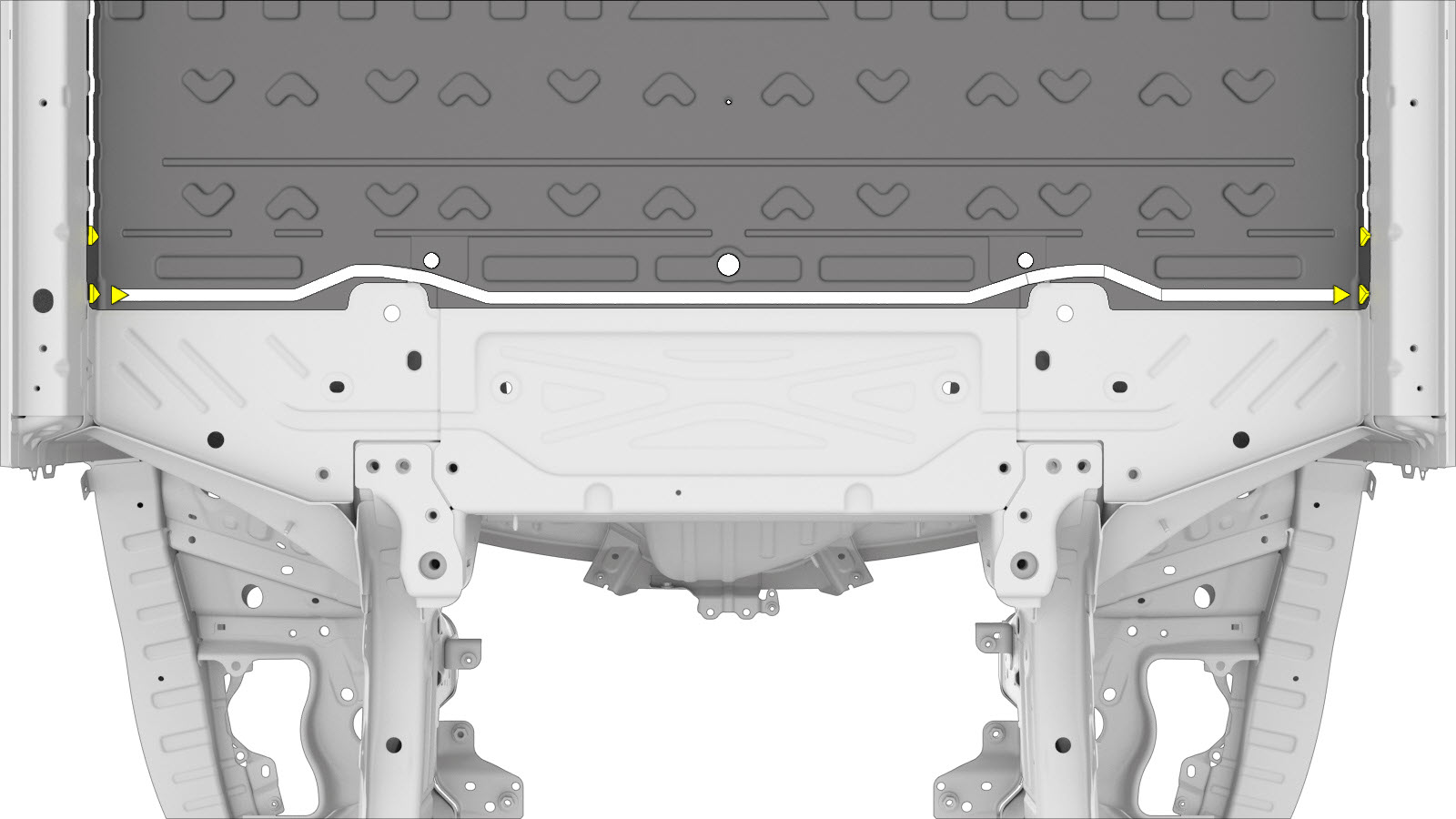

    o Soldaduras por puntos de fábrica
  10. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

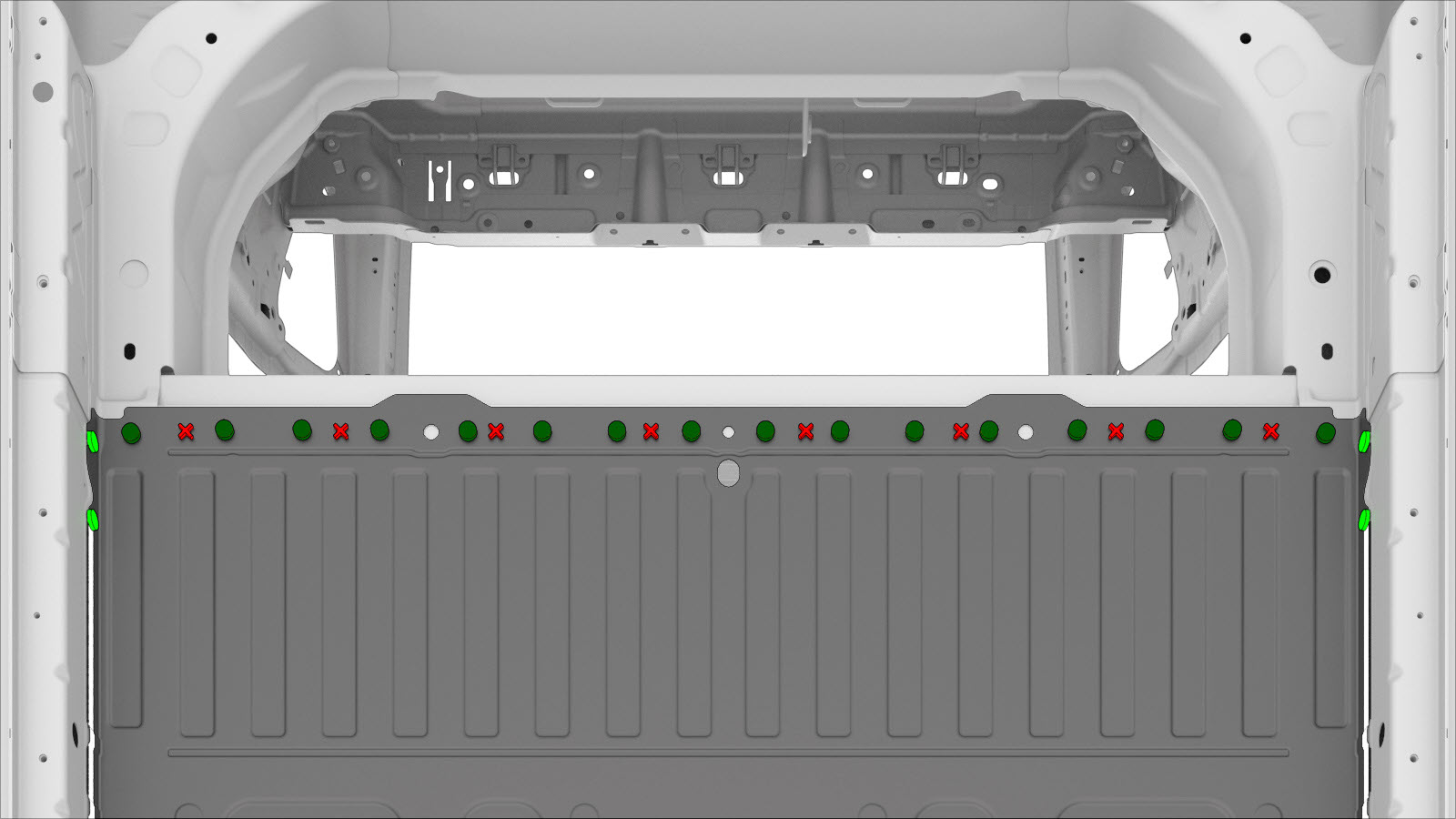

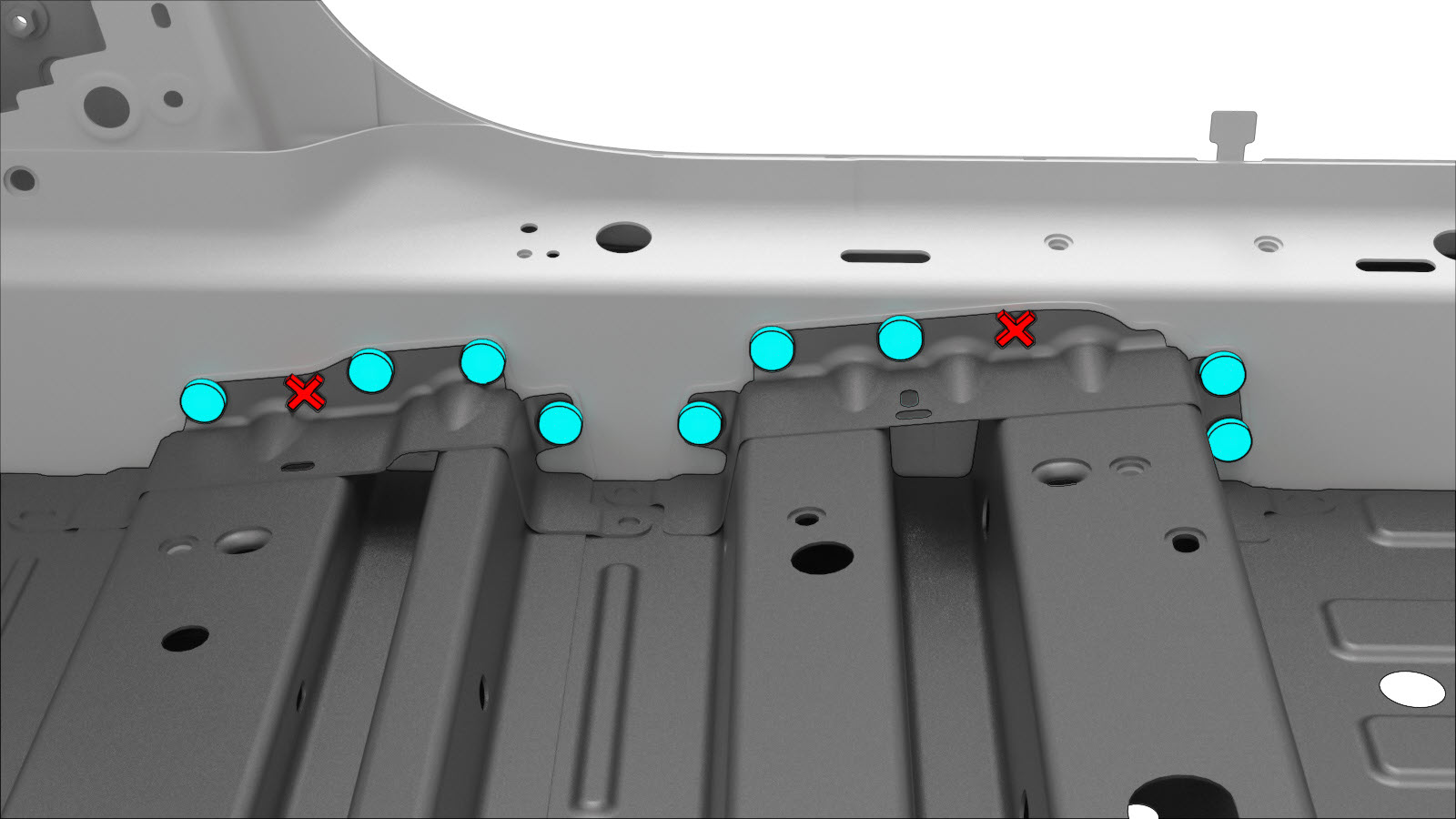

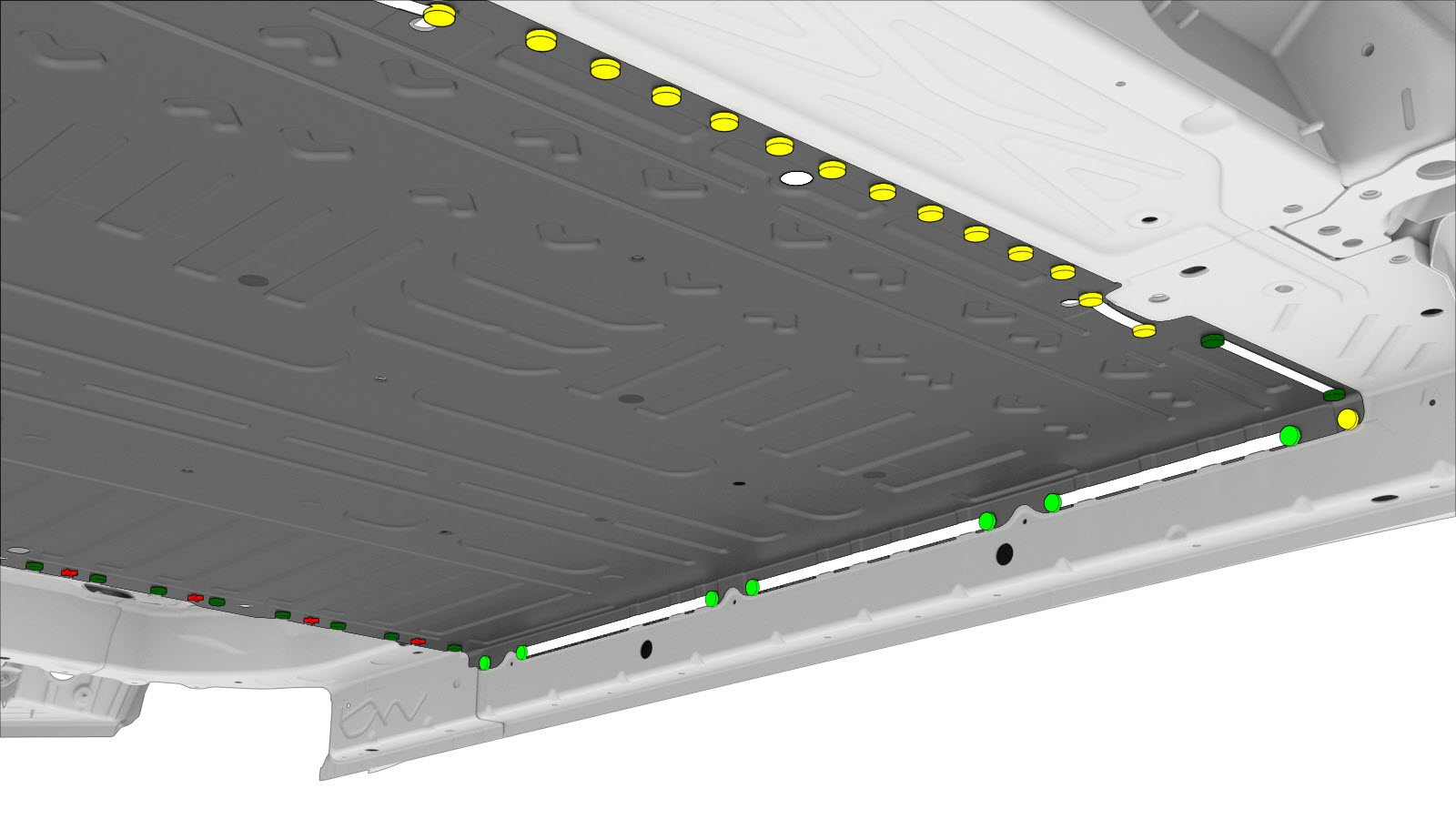

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

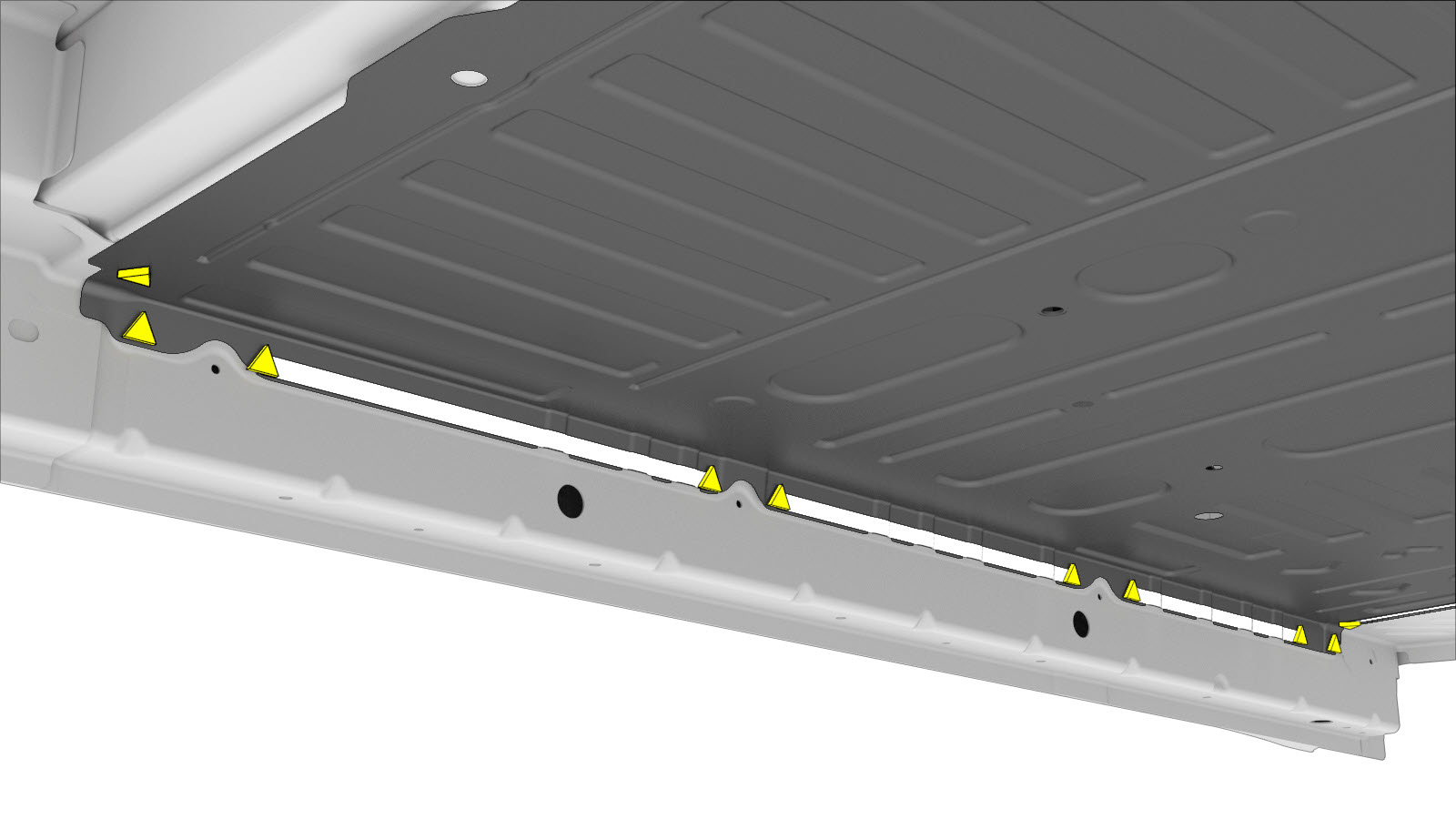

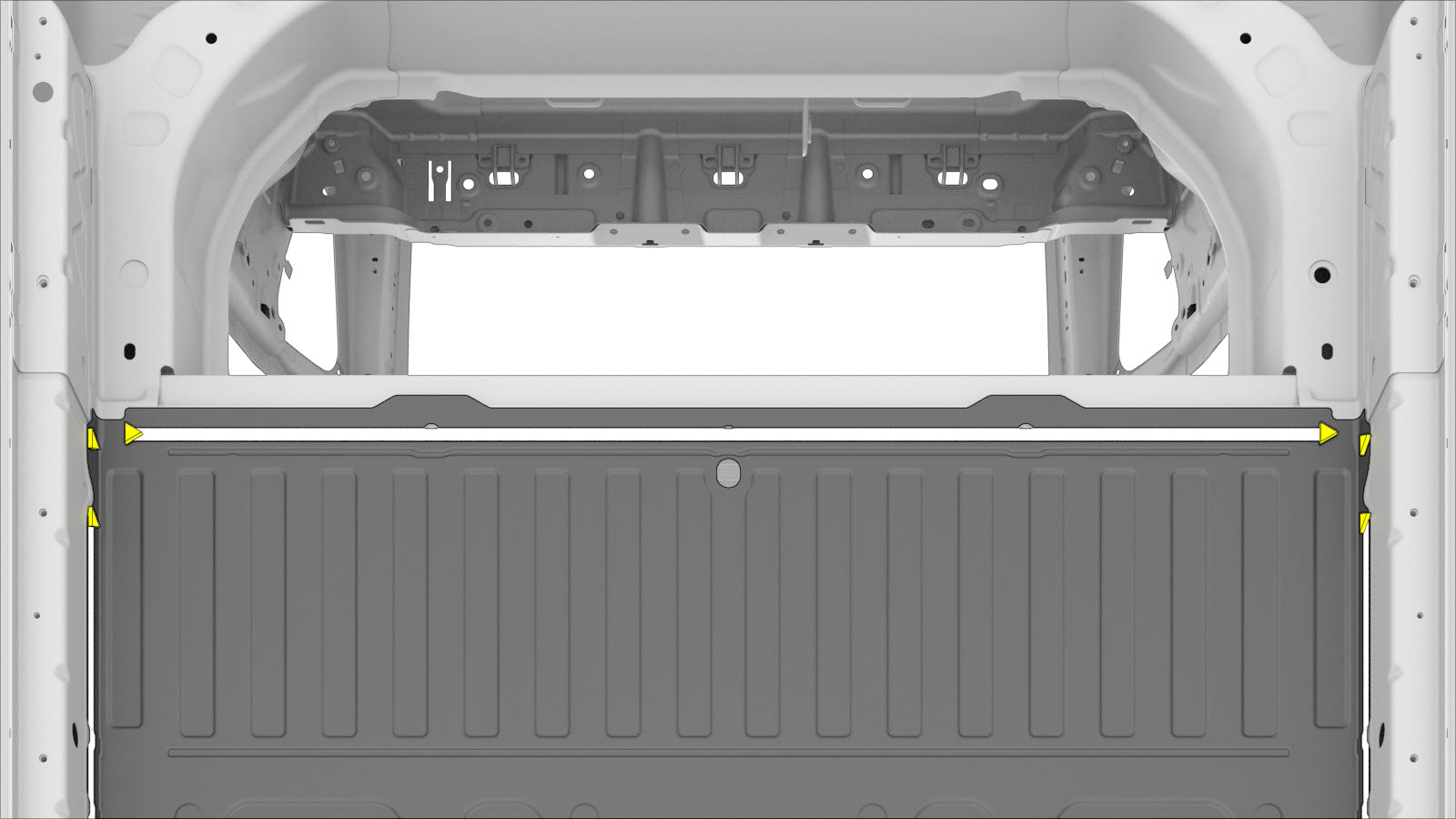

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados, 4,8 mm, largos

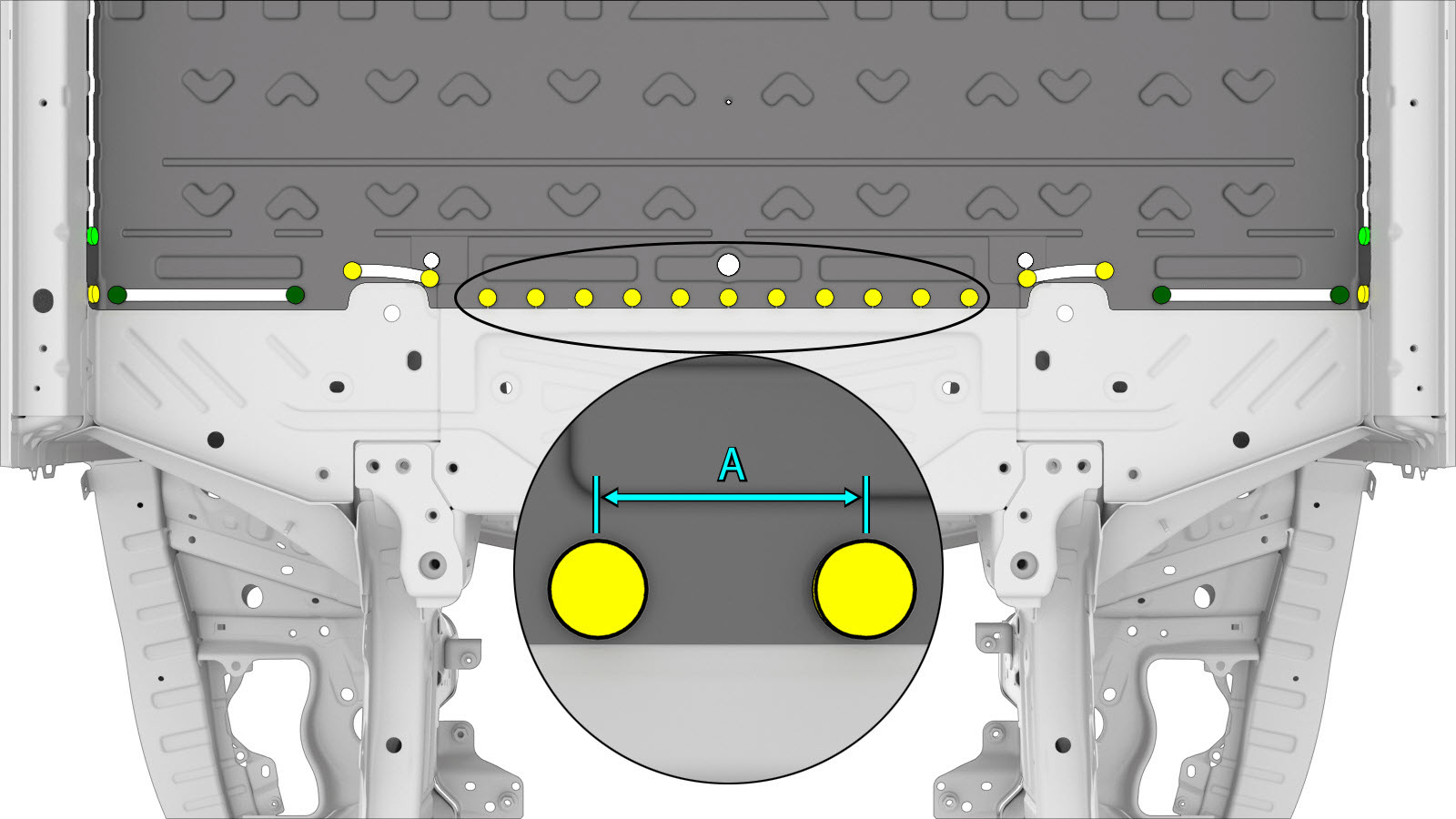

    • A = 52,8 mm

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches, 4,8 mm

  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.

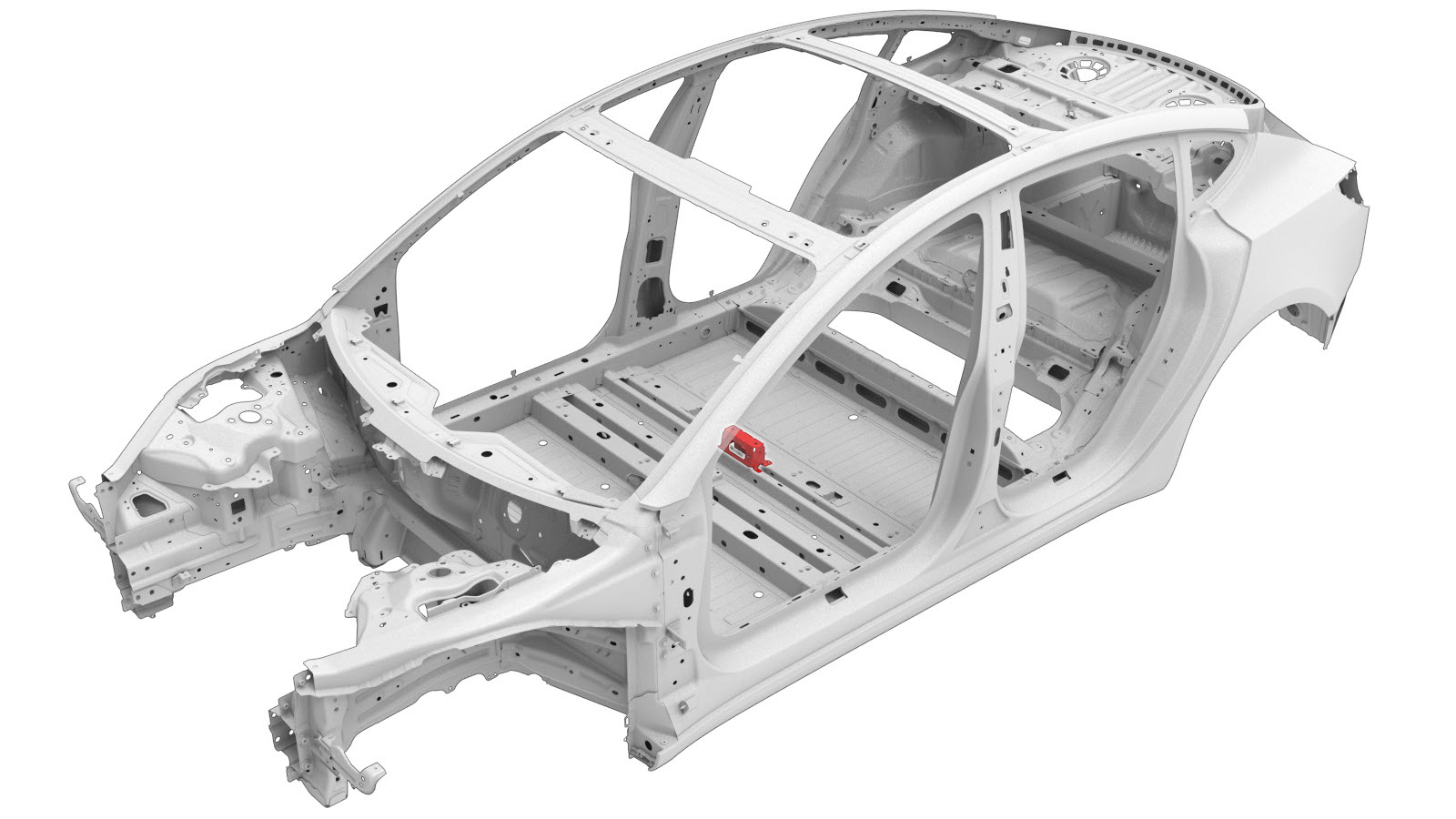

  13. Instale Soporte de la consola (parte delantera).
  14. Instale Soporte de la consola (parte trasera).
  15. Efectúe las operaciones posteriores a la reparación necesarias.
  16. Instale HV Battery (AWD) (Remove and Replace).
  17. Instale Harness - HVAC (Remove and Replace).
  18. Instale Carpet - Front - LH (Remove and Replace).
  19. Instale Carpet - Front - RH (Remove and Replace).
  20. Instale Carpet - Rear (Remove and Replace).
  21. Instale Kit - Floor Mat - LHD (Remove and Replace).
  22. Instale Harness - Body - LH (NA/EU) (Remove and Replace).
  23. Instale Harness - Body - RH (LHD) (Remove and Replace).
