Extensión de la bandeja del maletero (delantera)
Código de corrección:
10100134302
10100108902
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

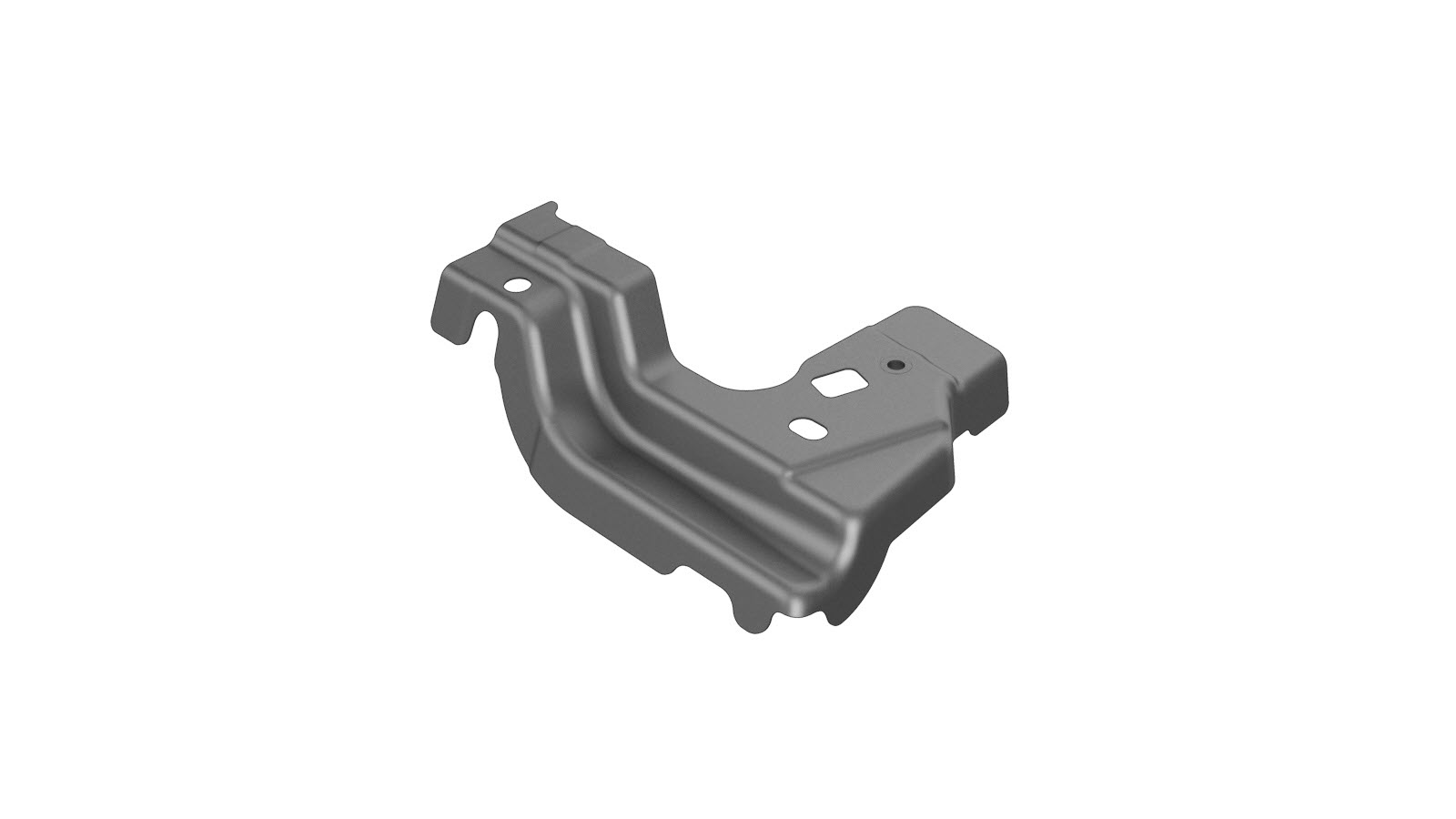

| 1 | EXTN, PARCEL SHELF FRONT (extensión de la bandeja del maletero, delantera) | |

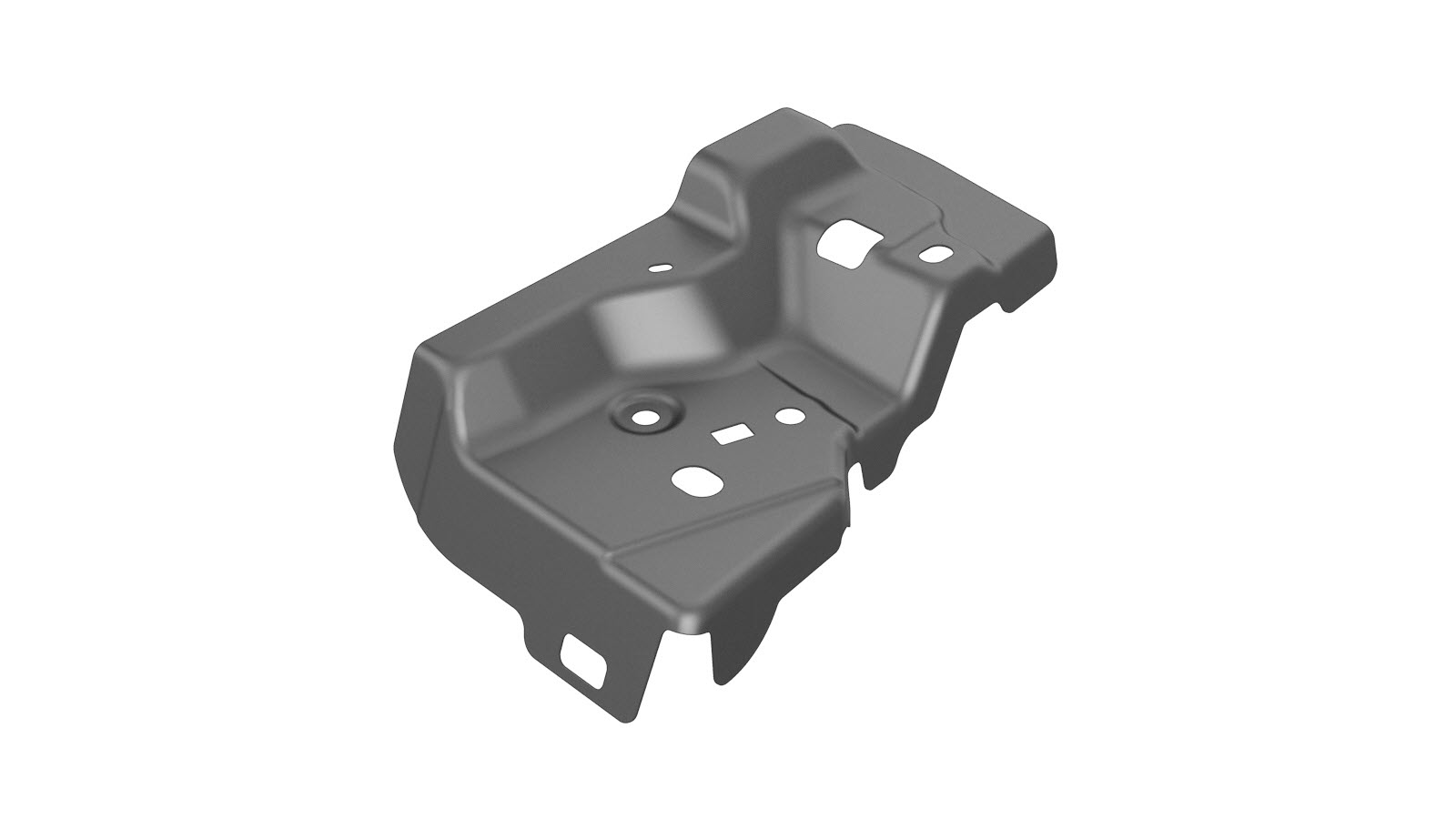

| 1 | ASY, PARCEL SELF RETRACTOR REIF (retractor de la bandeja del maletero) | |
| 5 | Remache, 4,8 mm | |
| 5 | Remache abombado estructural, 6,5 mm | |
| 4 | Remache avellanado, 4,8 mm, corto | |
| 5 | Remache Flow Form S18 |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Interior de la aleta trasera (panel).
-
Retire Extensión de la bandeja del maletero (trasera).
-

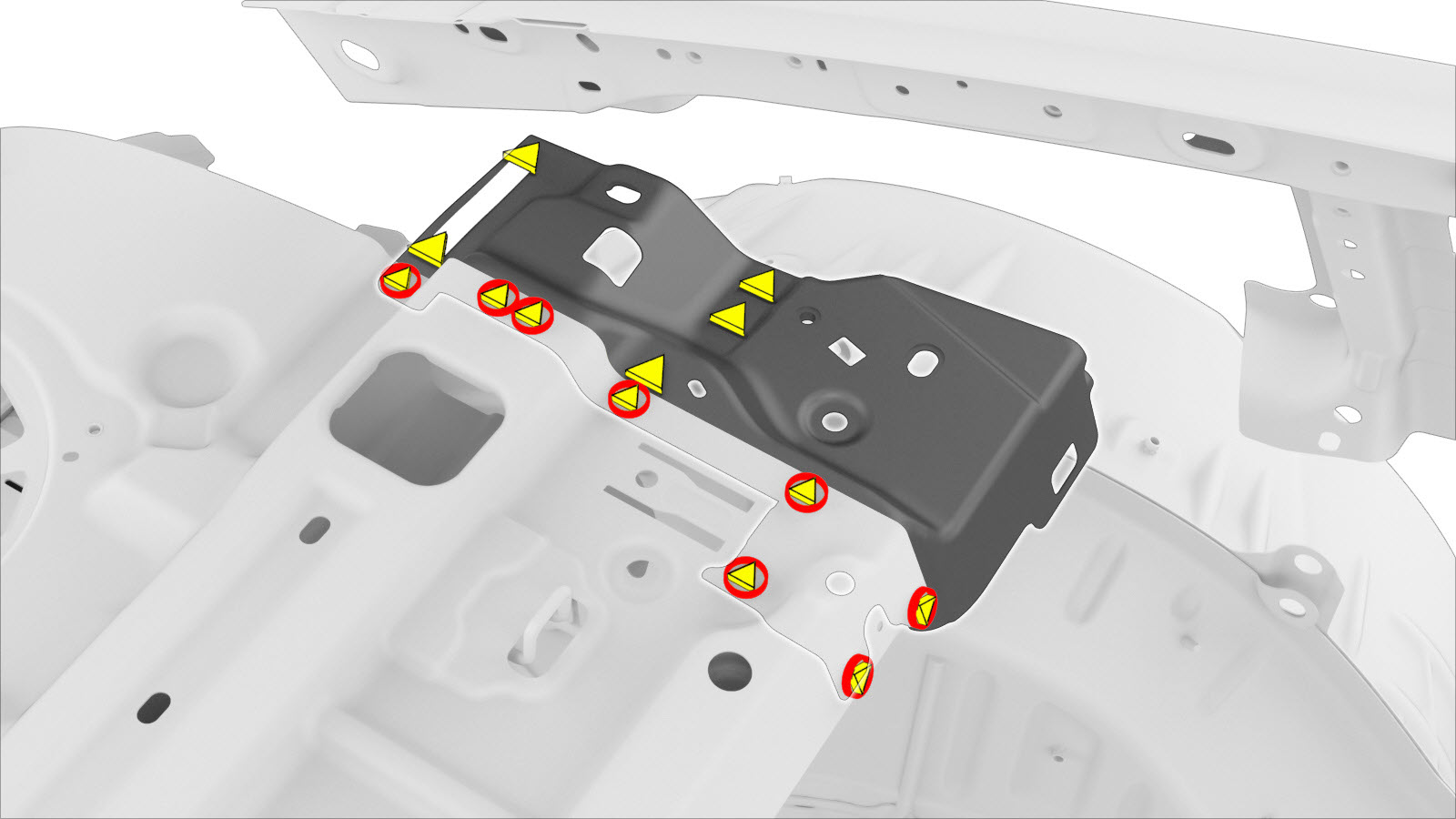

Retire el componente original.
o Soldaduras por puntos de fábrica
o Perfore a través de las soldaduras por puntos de fábricaNotaAl perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos. - Aplique adhesivo estructural a las superficies de contacto de EXTN, PARCEL SHELF FRONT y ASY, PARCEL SELF RETRACTOR REIF.
-
Monte las piezas EXTN, PARCEL SHELF FRONT y ASY, PARCEL SELF RETRACTOR REIF para crear el nuevo componente.
-
Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Extensión de la bandeja del maletero (trasera).
-
Instale Interior de la aleta trasera (panel).
- Efectúe las operaciones posteriores a la reparación necesarias.
