Refuerzo del pilar C
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.

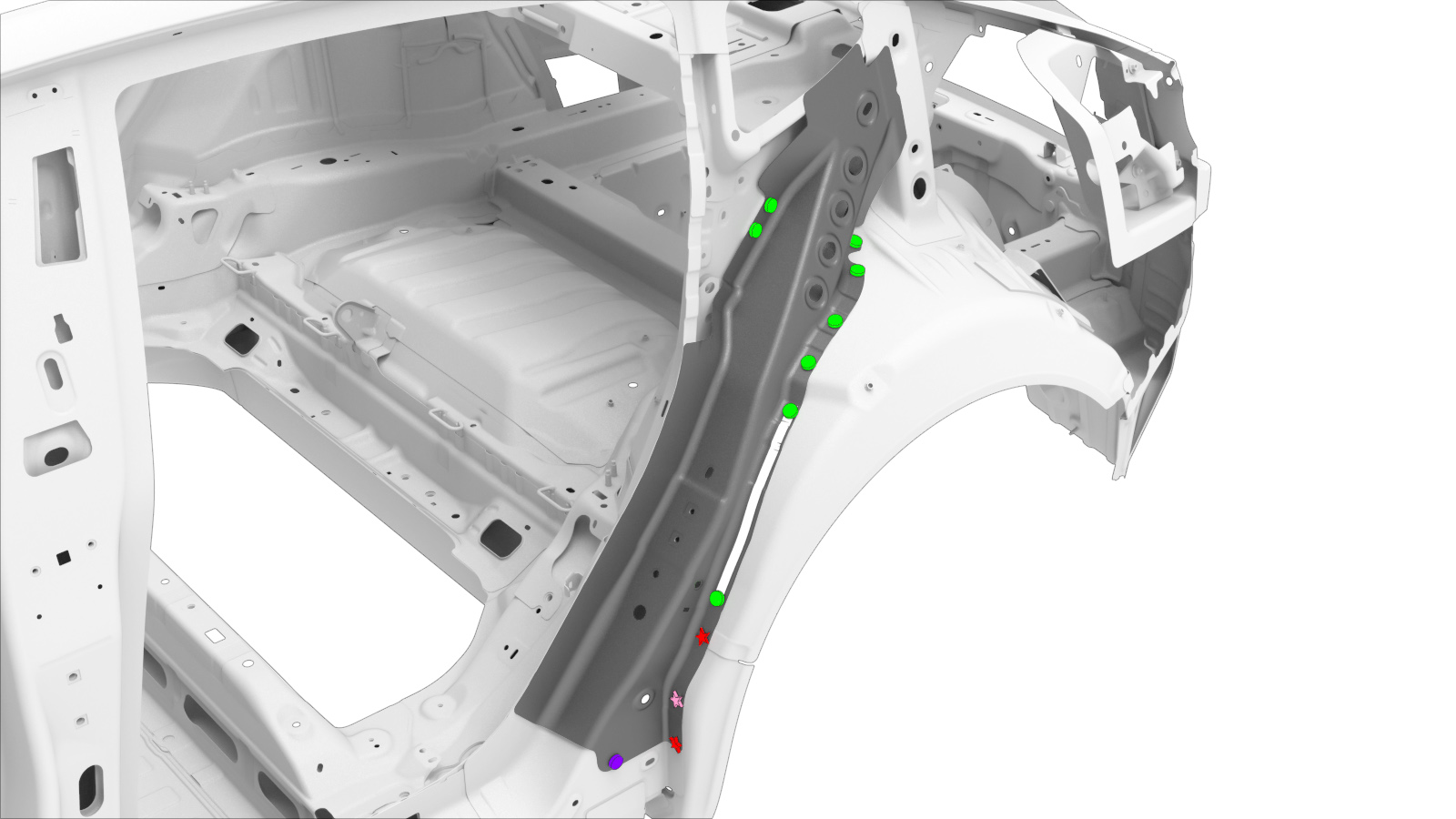

Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|
| 1 | C PILLAR LOWER EXTENSION (refuerzo del pilar C) |
|
| 11 |
Remache, 4,8 mm
|
|
| 1 |
Remache abombado estructural, 6,5 mm
|
|
| Solo para reparaciones de secciones: 6 |
Remache avellanado, 4,8 mm, corto
|
|
| 1 |
 o  Remaches Flow Form, S08
|
|
| 10 |
 o  Remaches Flow Form, S18
|
|
| 2 |
 o  Remaches Flow Form, S28
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Descripciones de las secciones de refuerzo del pilar C
| Secciones de refuerzo del pilar C | ||
|---|---|---|

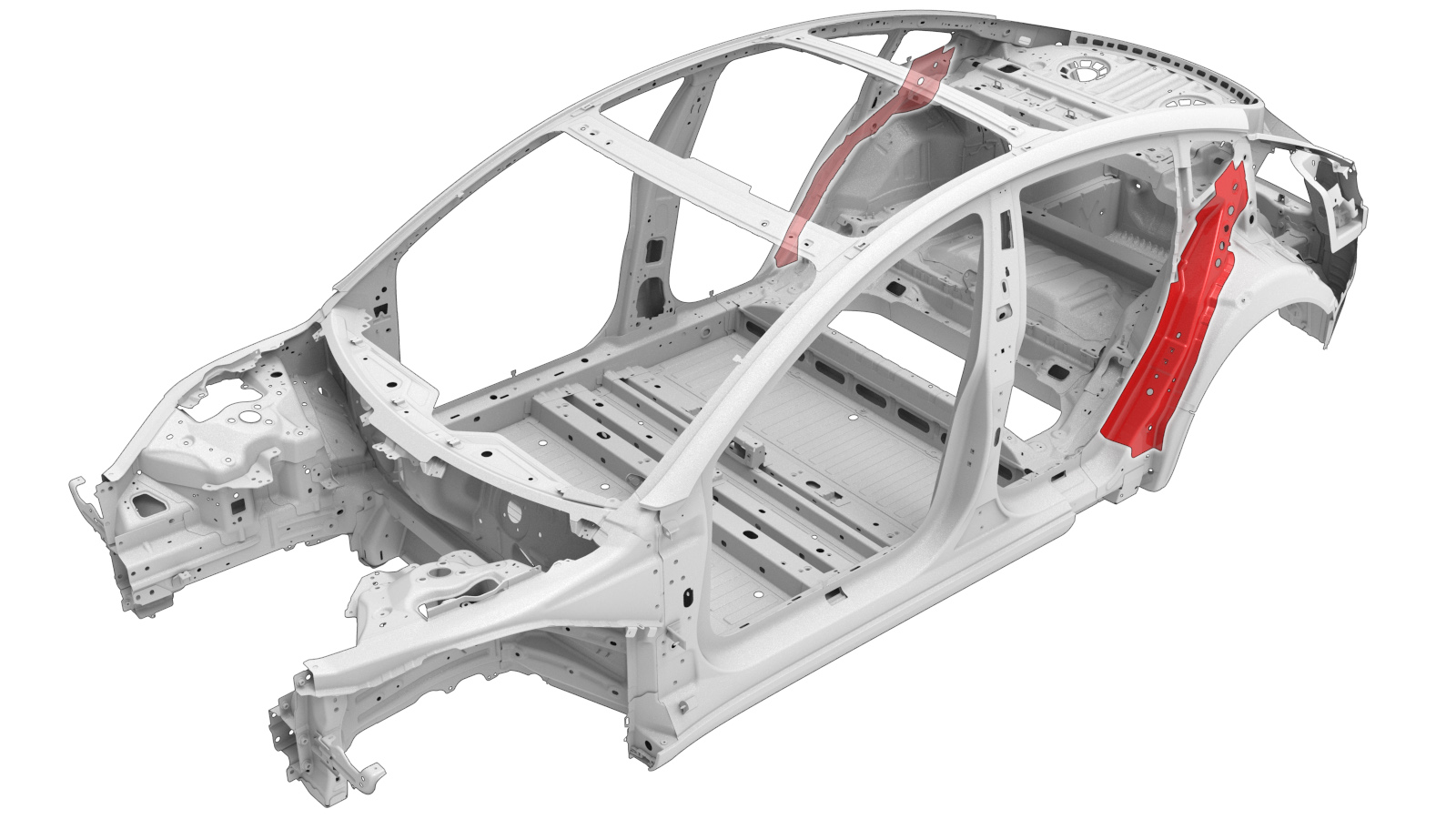

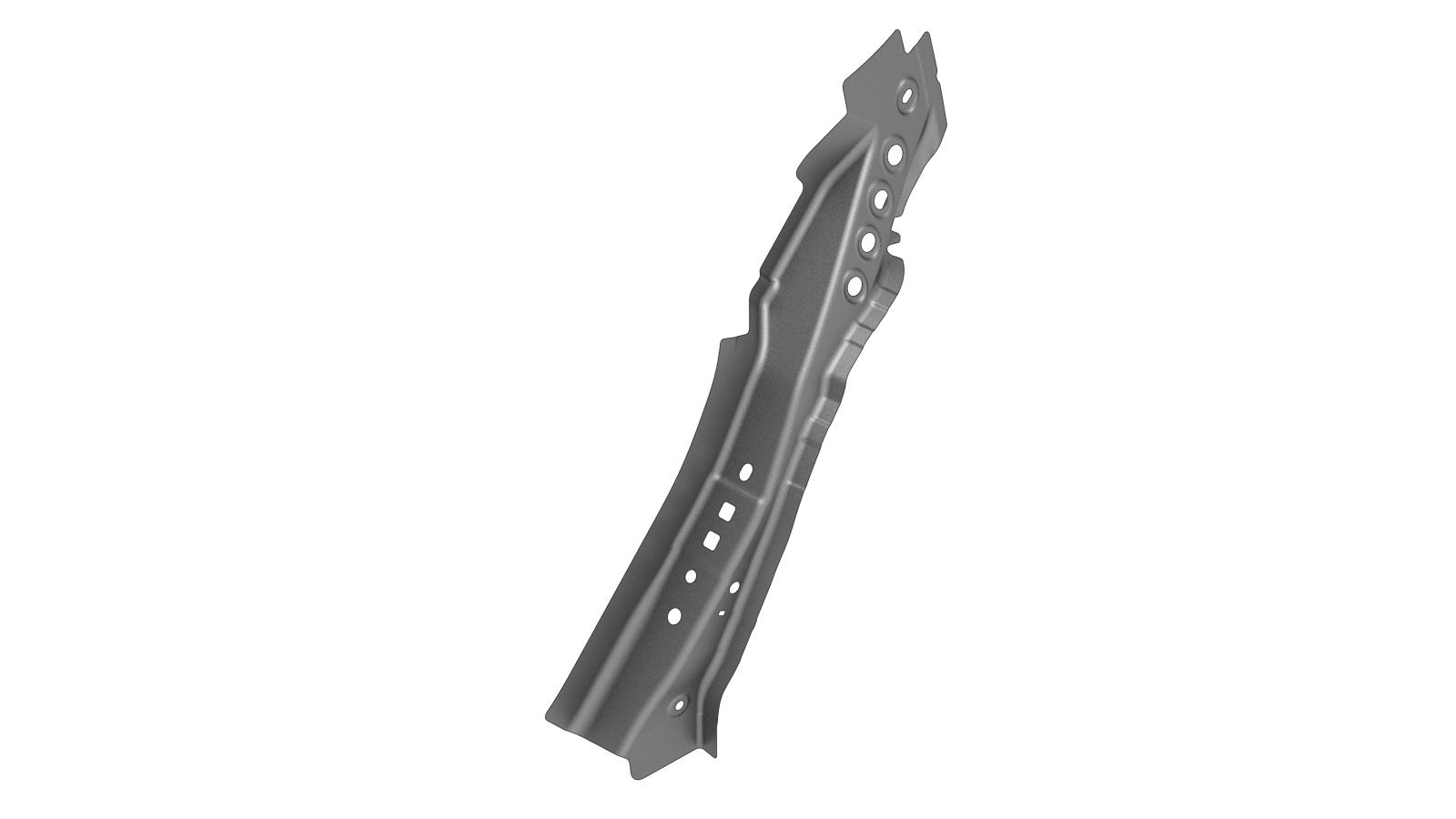

| El refuerzo del pilar C (se muestra a continuación) es un solo componente y se puede sustituir como una sola reparación: | ||
|
|
||
|

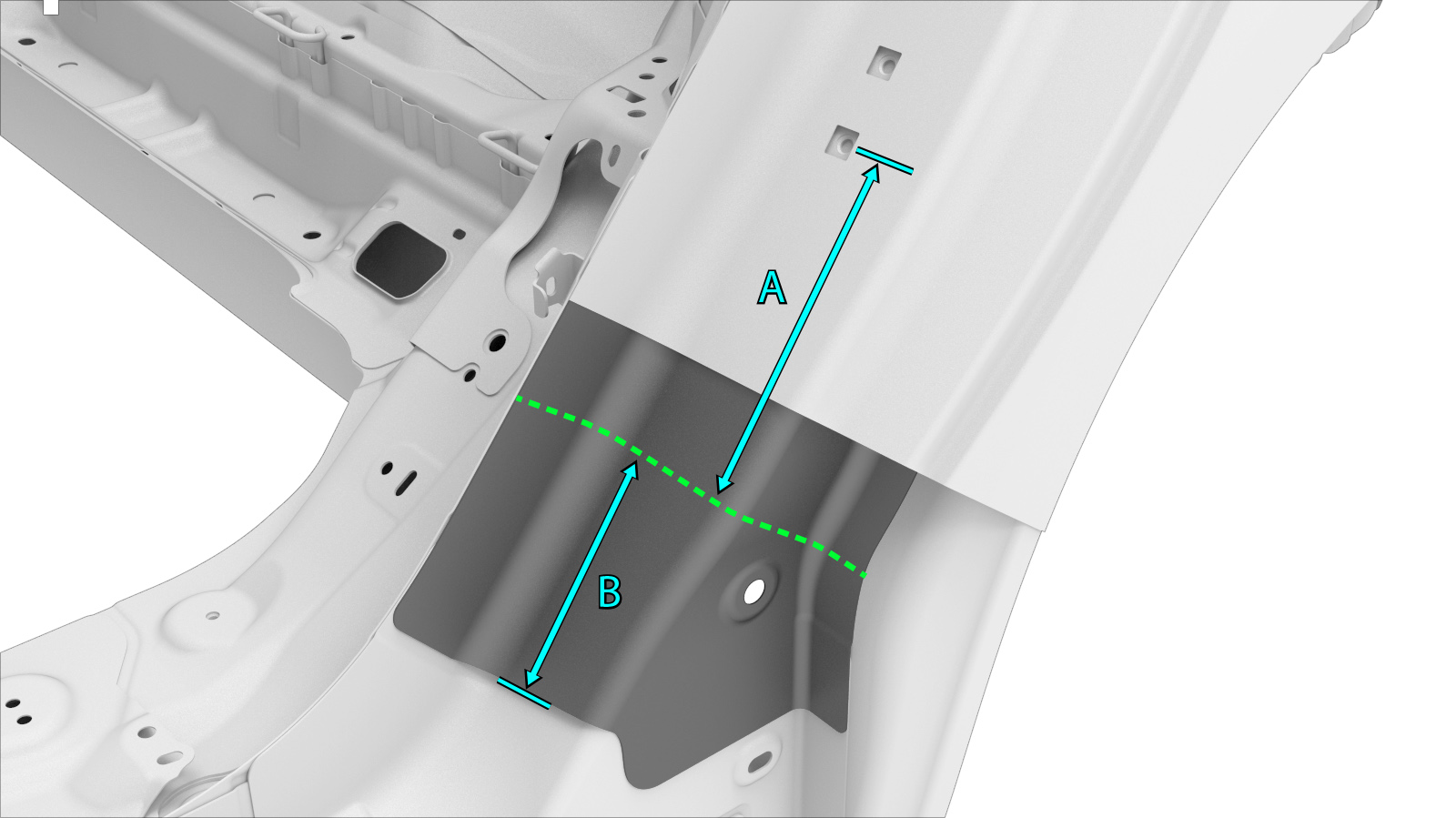

Como alternativa, en lugar de sustituir el refuerzo del pilar C completo, la parte inferior del refuerzo del pilar C se puede sustituir utilizando la línea de corte descrita en este documento. |
||
|
|
||
| Secciones de refuerzo del pilar C |
| Descripciones de las secciones de refuerzo del pilar C | |
|---|---|
|

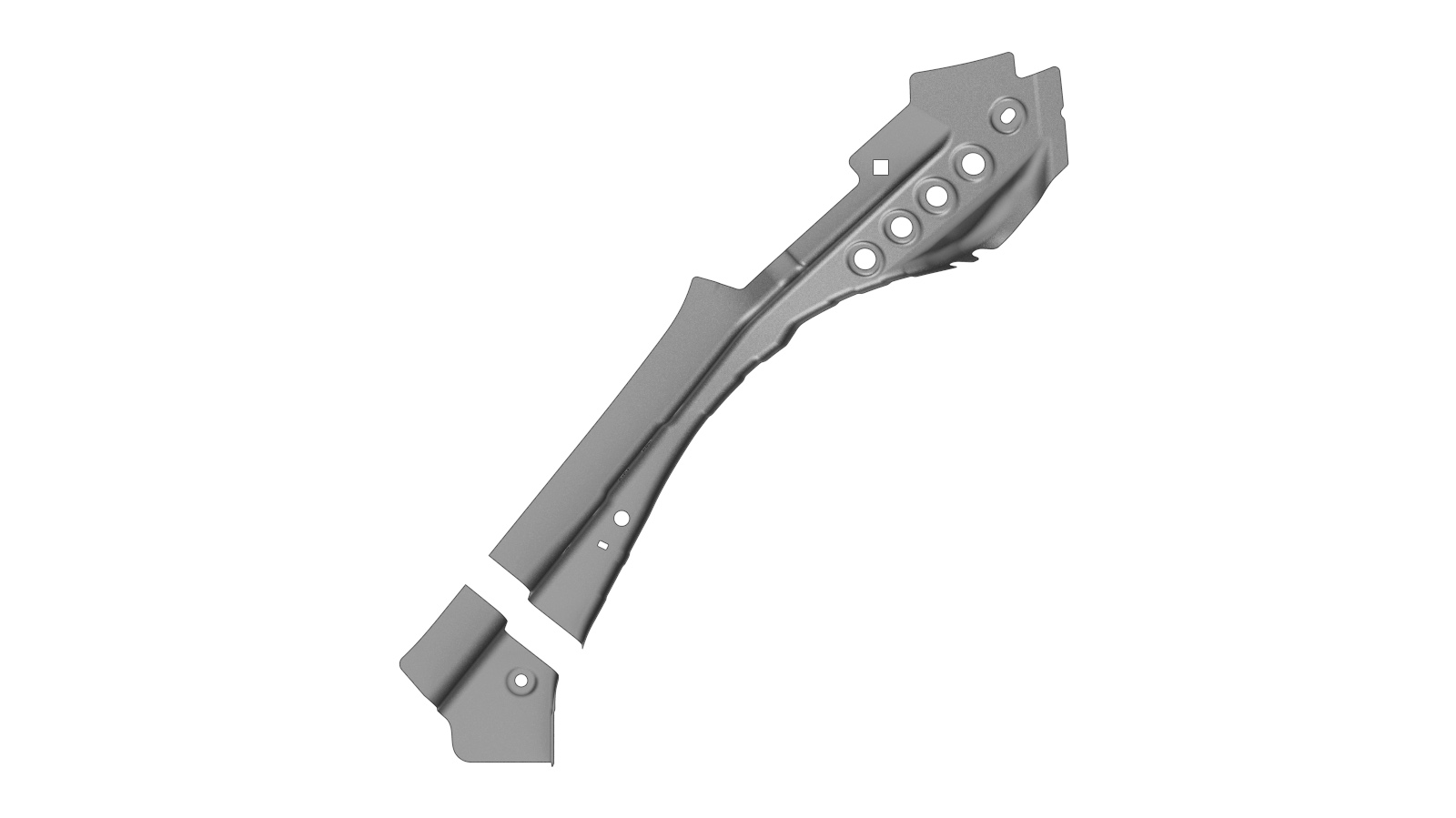

Sección inferior del refuerzo del pilar C
Nota

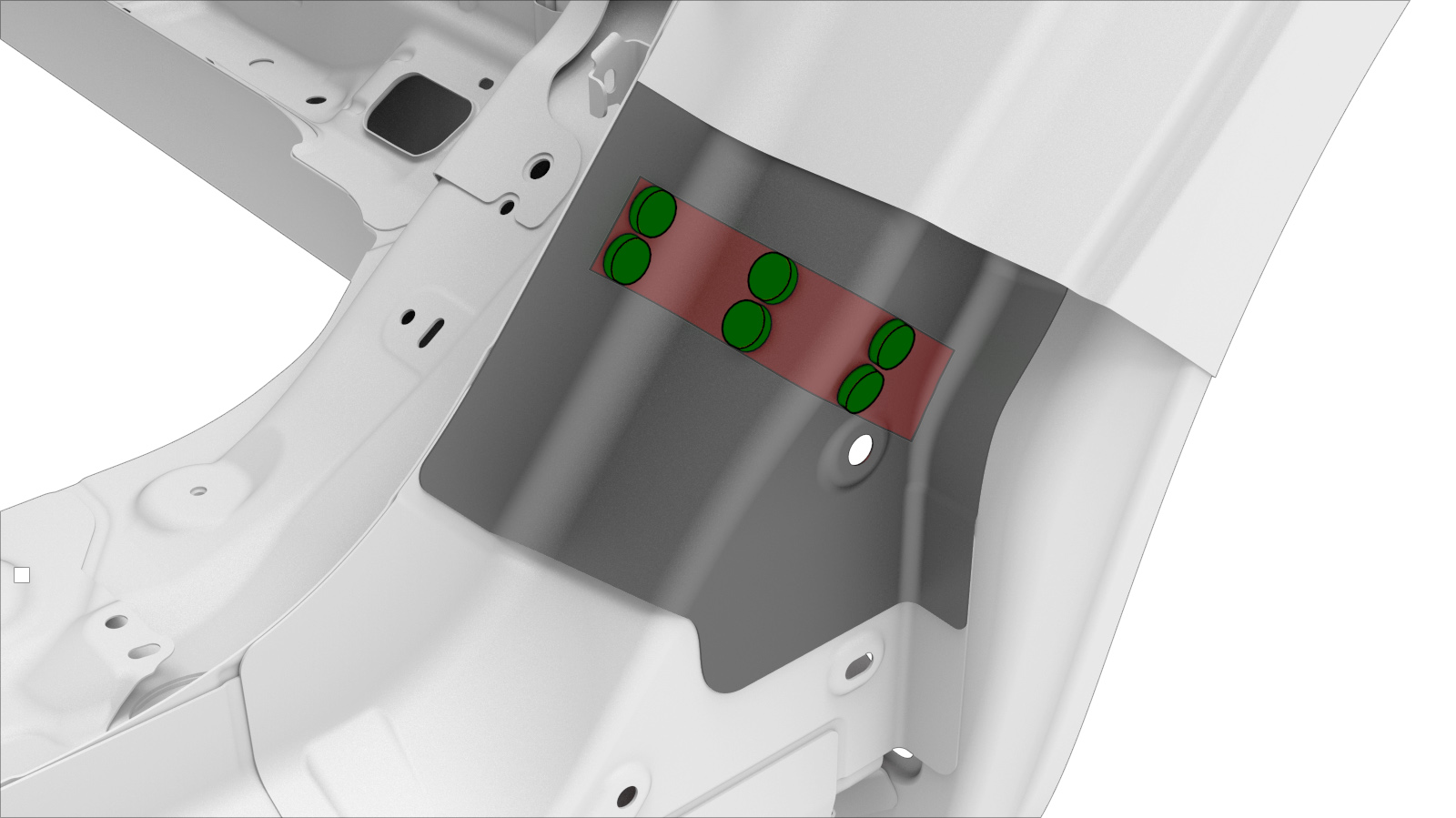

Creación de una placa trasera
de la parte restante del componente nuevo e instálelo como se indica. |
|
Procedimiento de reparación
-
Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente situado debajo que se desea sustituir.
-

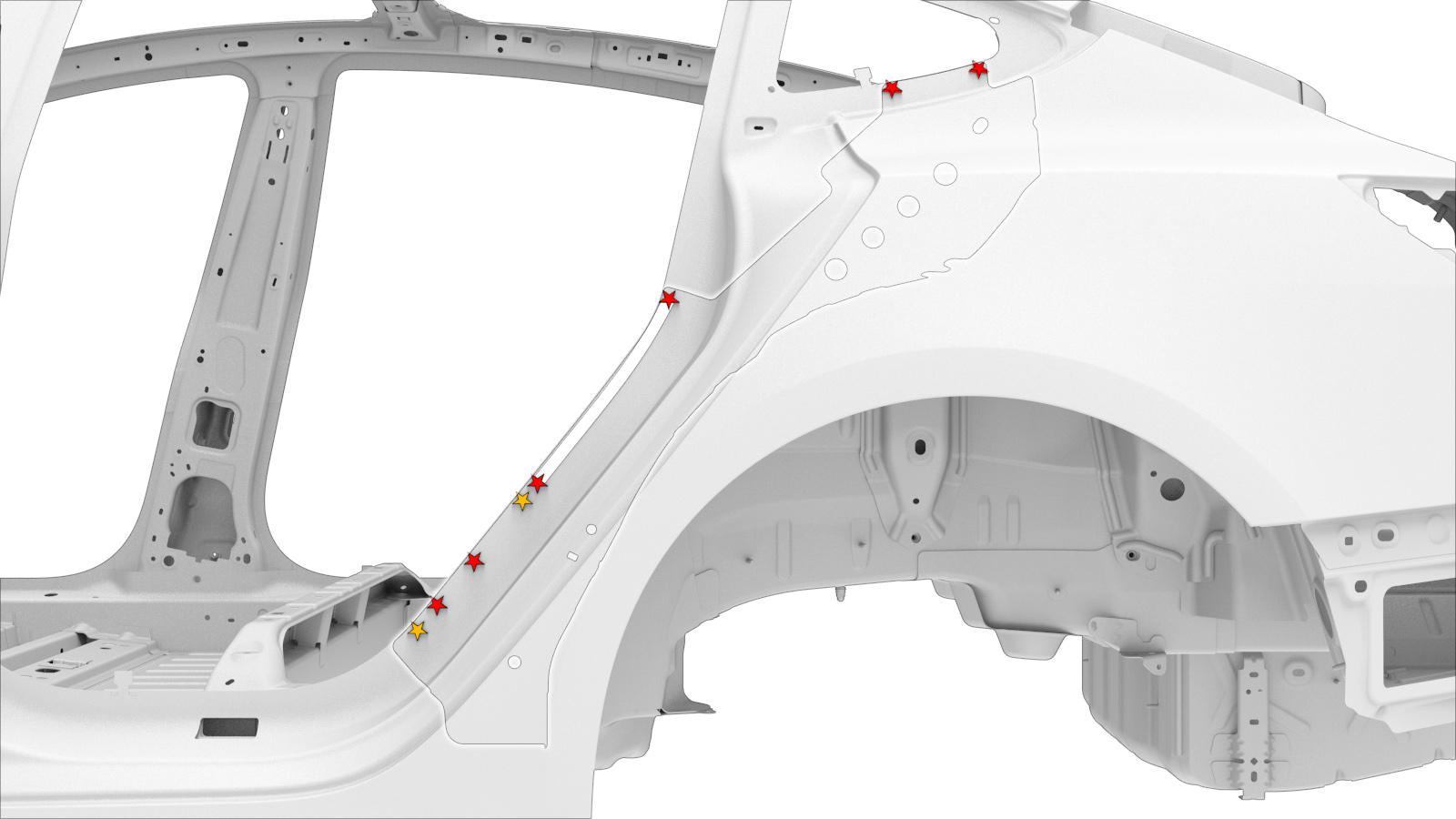

Retire el componente original.
o
Soldaduras por puntos de fábrica
o
SPR de fábrica
-
Preparación para la instalación.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
-
Instale las fijaciones como se indica.
- Efectúe las operaciones posteriores a la reparación necesarias.
