Parte superior longitudinal
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

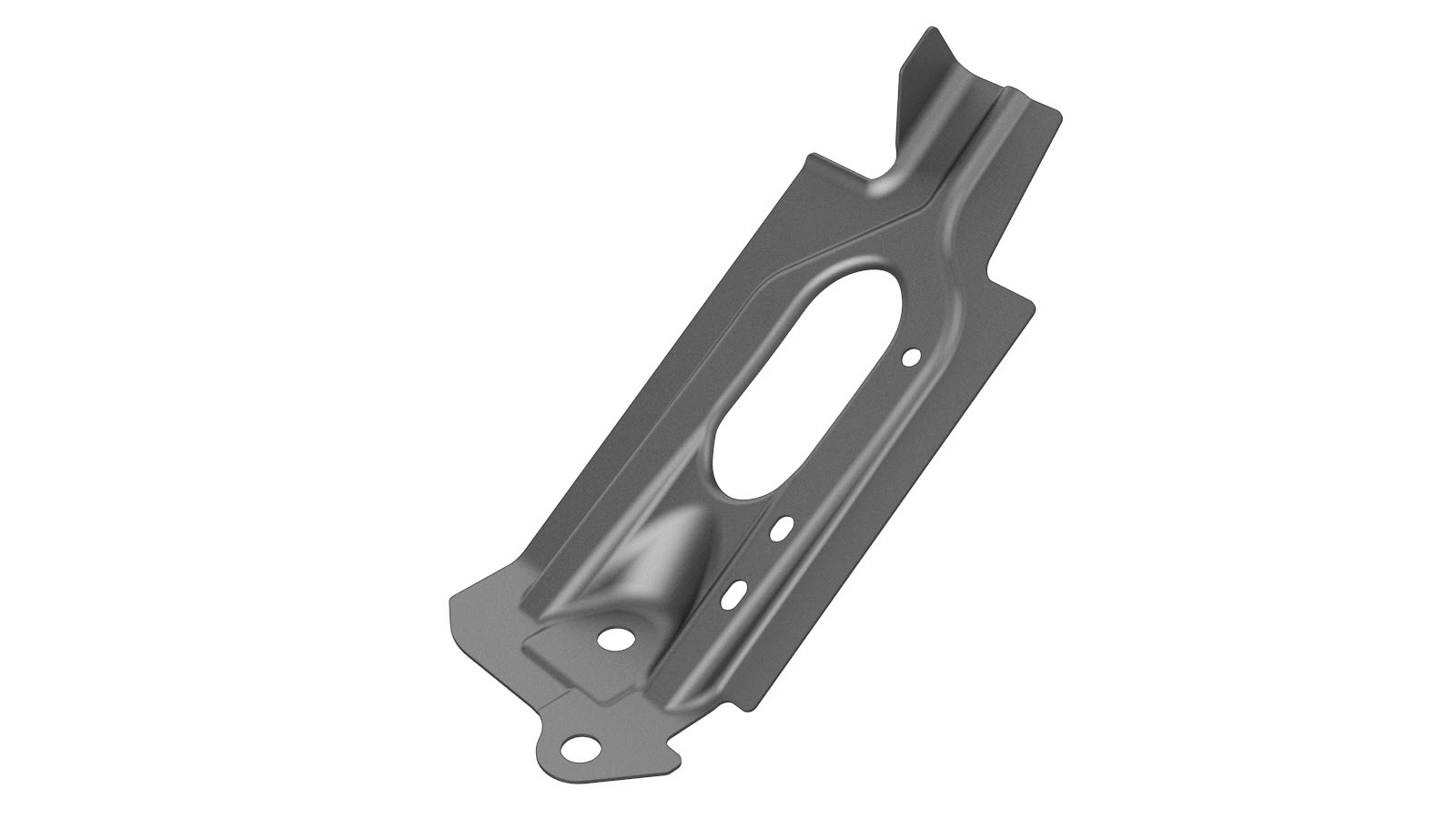

| 1 | LONGITUDINAL UPPER (parte superior longitudinal) |
|
| 10 |

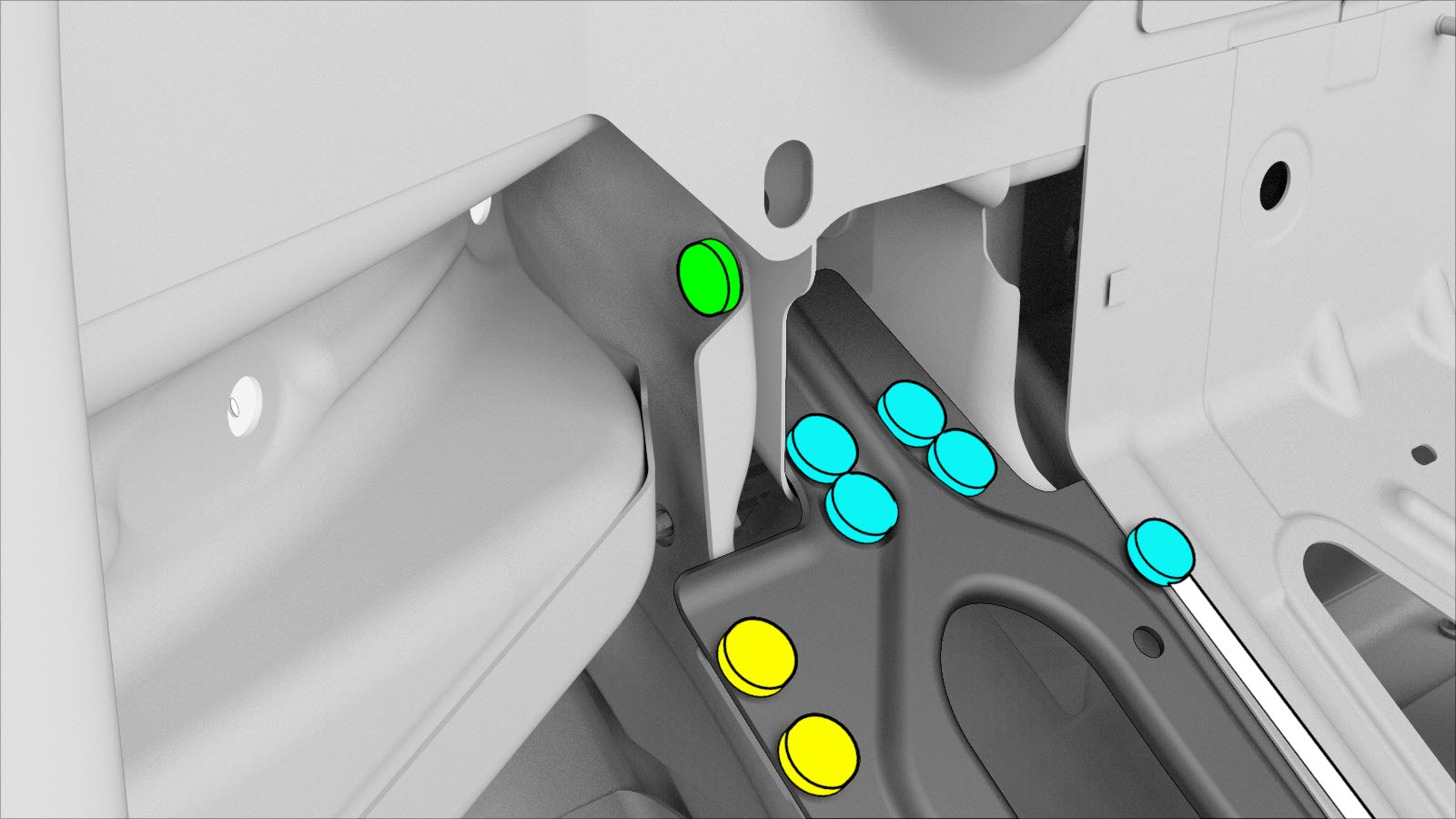

Remache estructural de alta resistencia, 6,5 mm
|
|
| 7 |
Remache avellanado, 4,8 mm, largo
|
|
| 1 |
Remache, 4,8 mm
|
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Caja de torsión superior trasera.
-
Retire Exterior de la base de pedales.
-

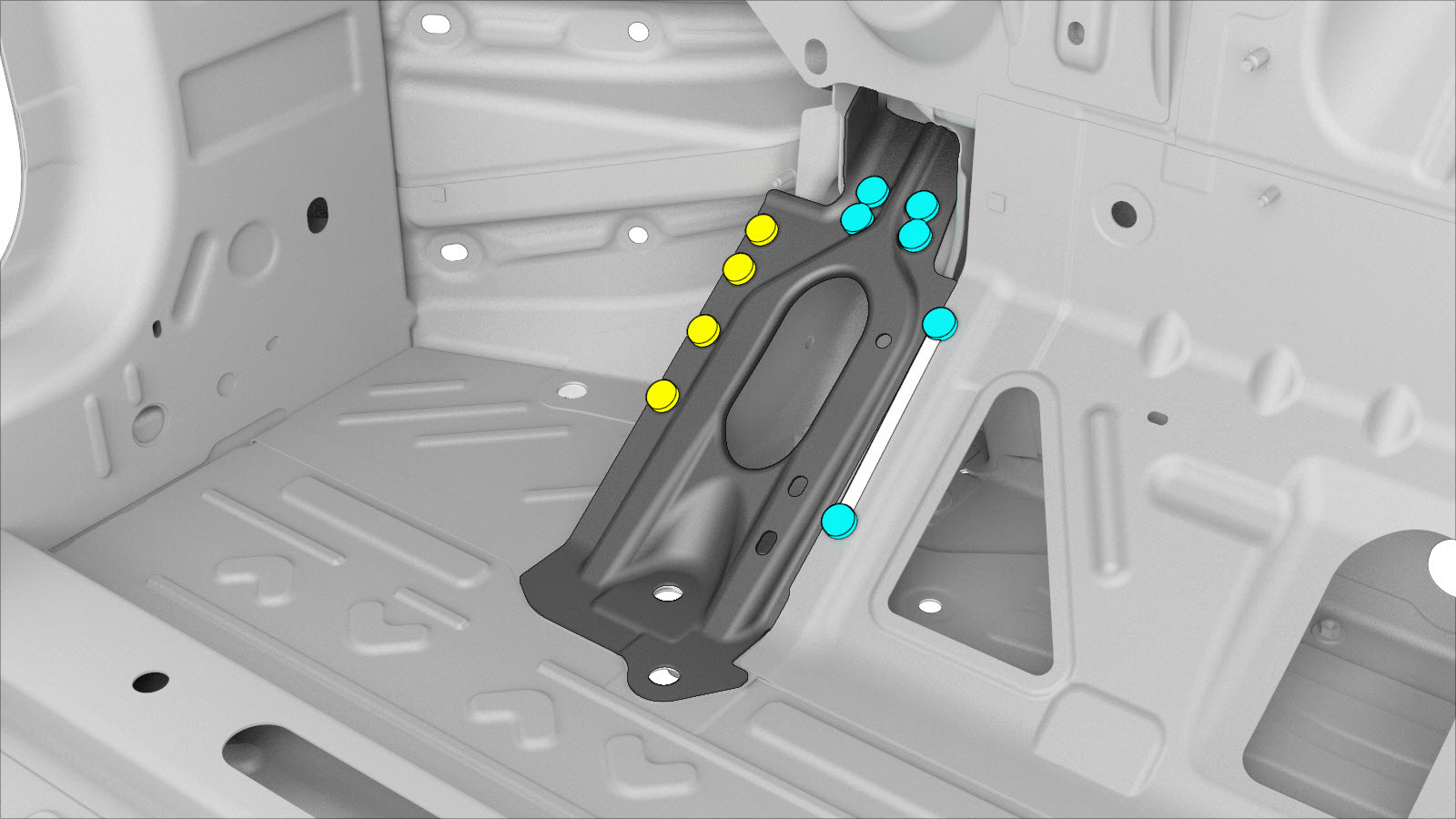

Retire el componente original.
o
Soldaduras por puntos de fábrica
o
Perfore a través de los puntos de soldadura de fábrica

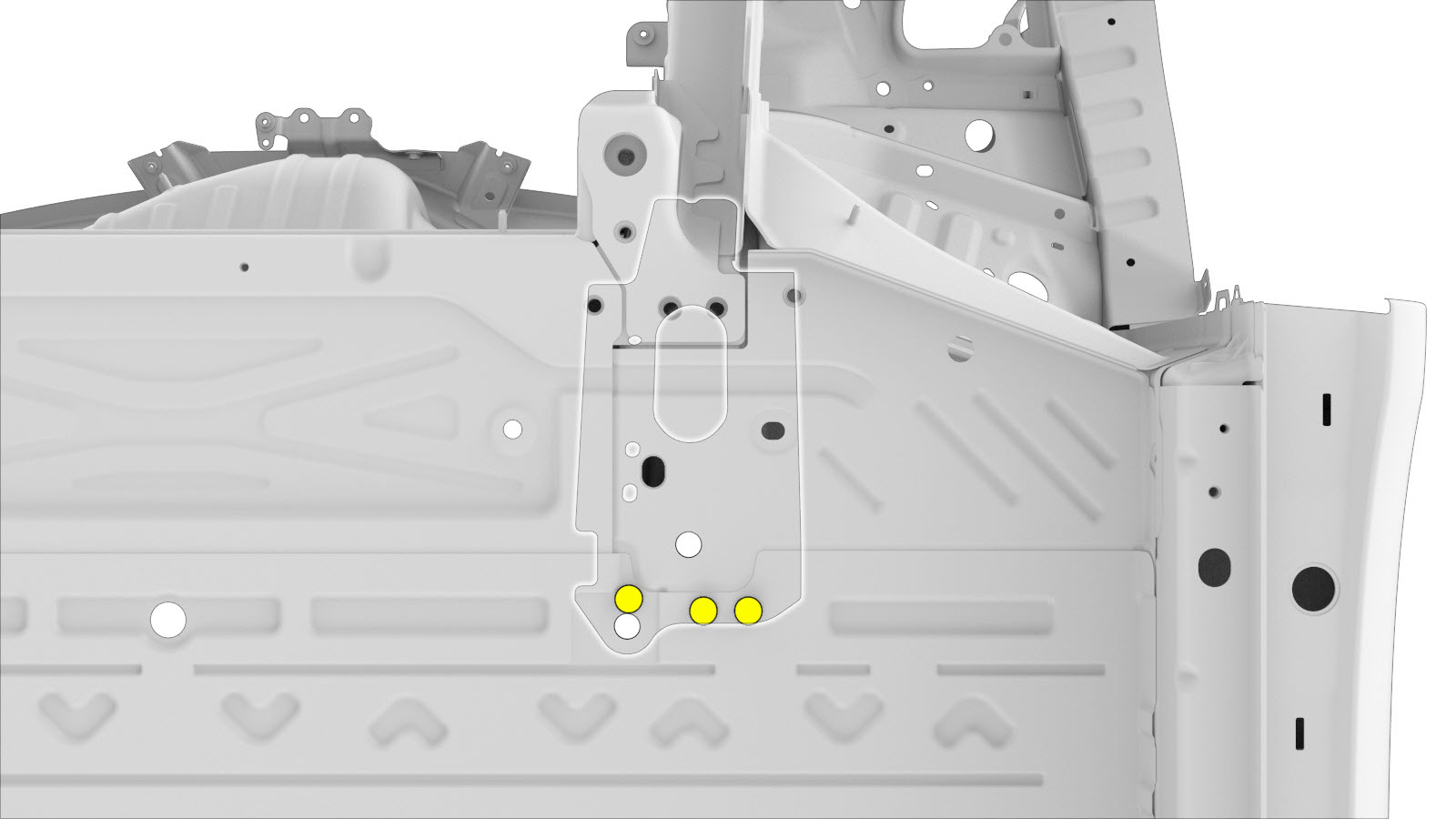

NotaAl perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.NotaPara taladrar a través de los puntos de soldadura, utilice la abertura de acceso del panel del tablero completo para localizar los puntos de soldadura en el lado trasero de la parte superior longitudinal y, a continuación, taladre a través de esos puntos de soldadura desde dentro del vehículo.
-
Preparación para la instalación.

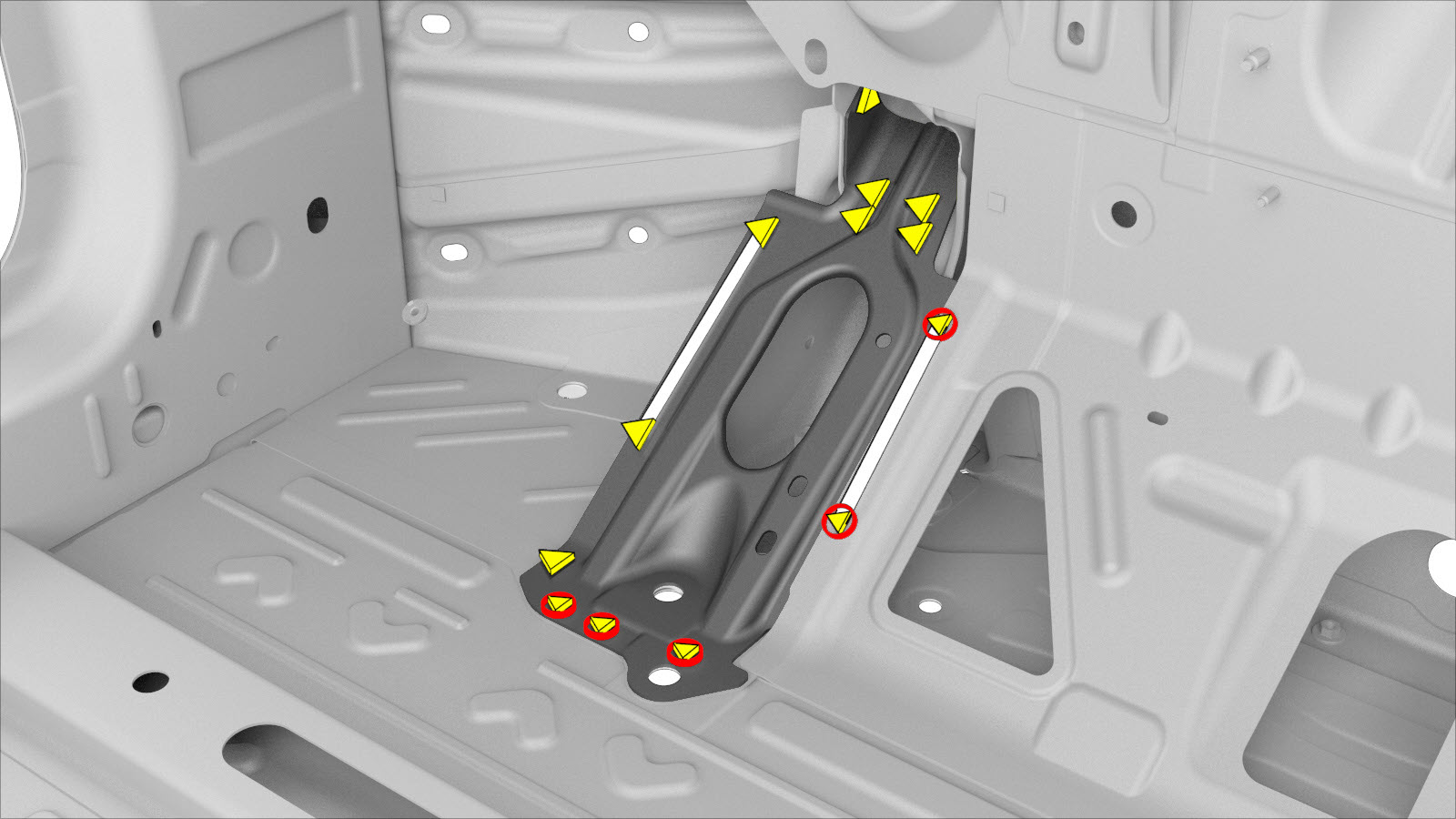

- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
-
Instale Caja de torsión superior trasera.
-
Instale Exterior de la base de pedales.
- Efectúe las operaciones posteriores a la reparación necesarias.
