Refuerzos del montaje de asiento delantero (parte delantera exterior)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Este procedimiento es para los refuerzos del soporte de asiento delantero (exterior delantero). Para las reparaciones de todos los demás refuerzos del soporte de asiento delantero, consulte Refuerzos del soporte del asiento delantero (interior delantero y todos los traseros).

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	WELD NUT,HF,M10	Referencia de Tesla 1077797-00.

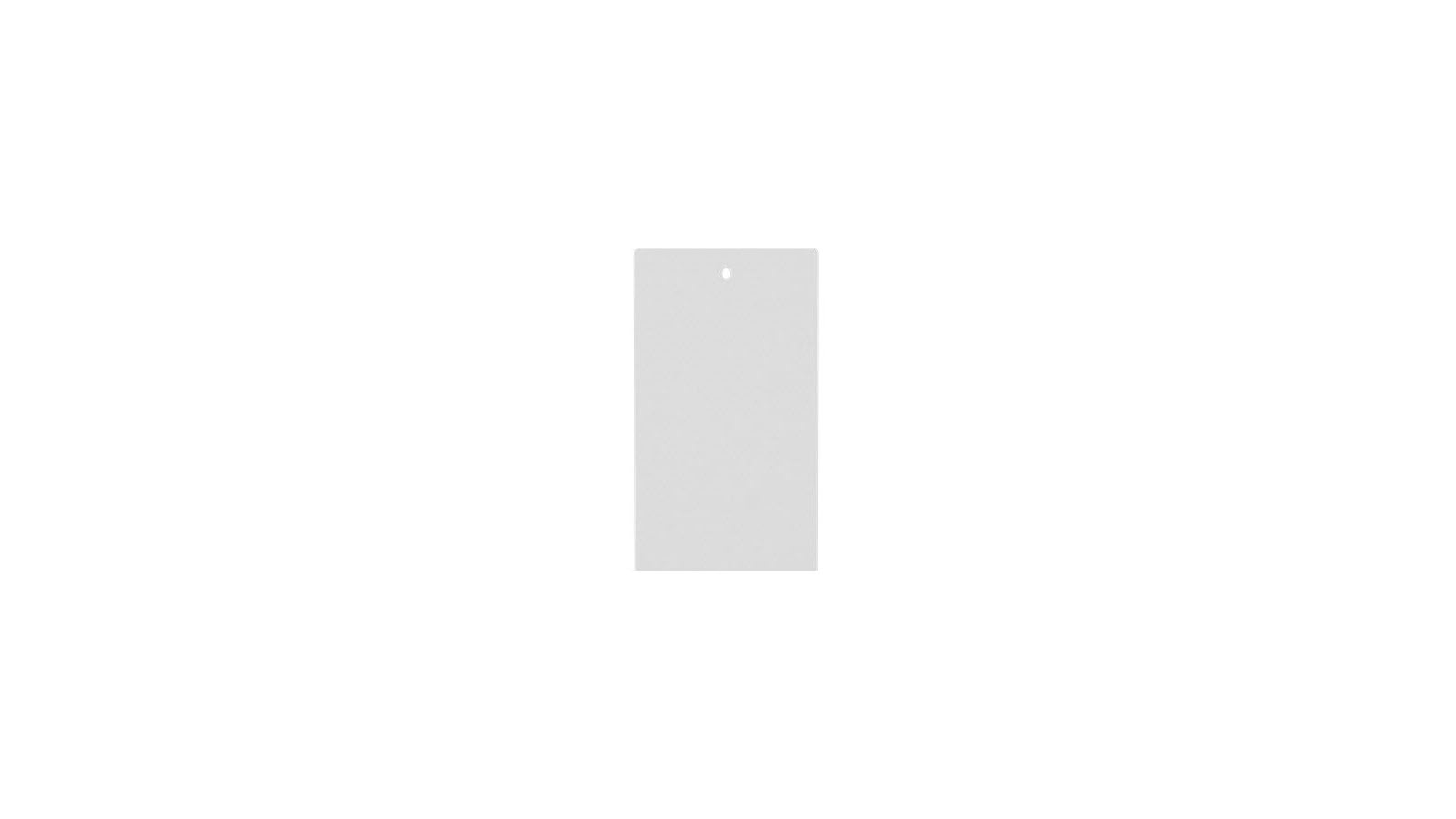

1	FLOOR PANEL PATCH

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

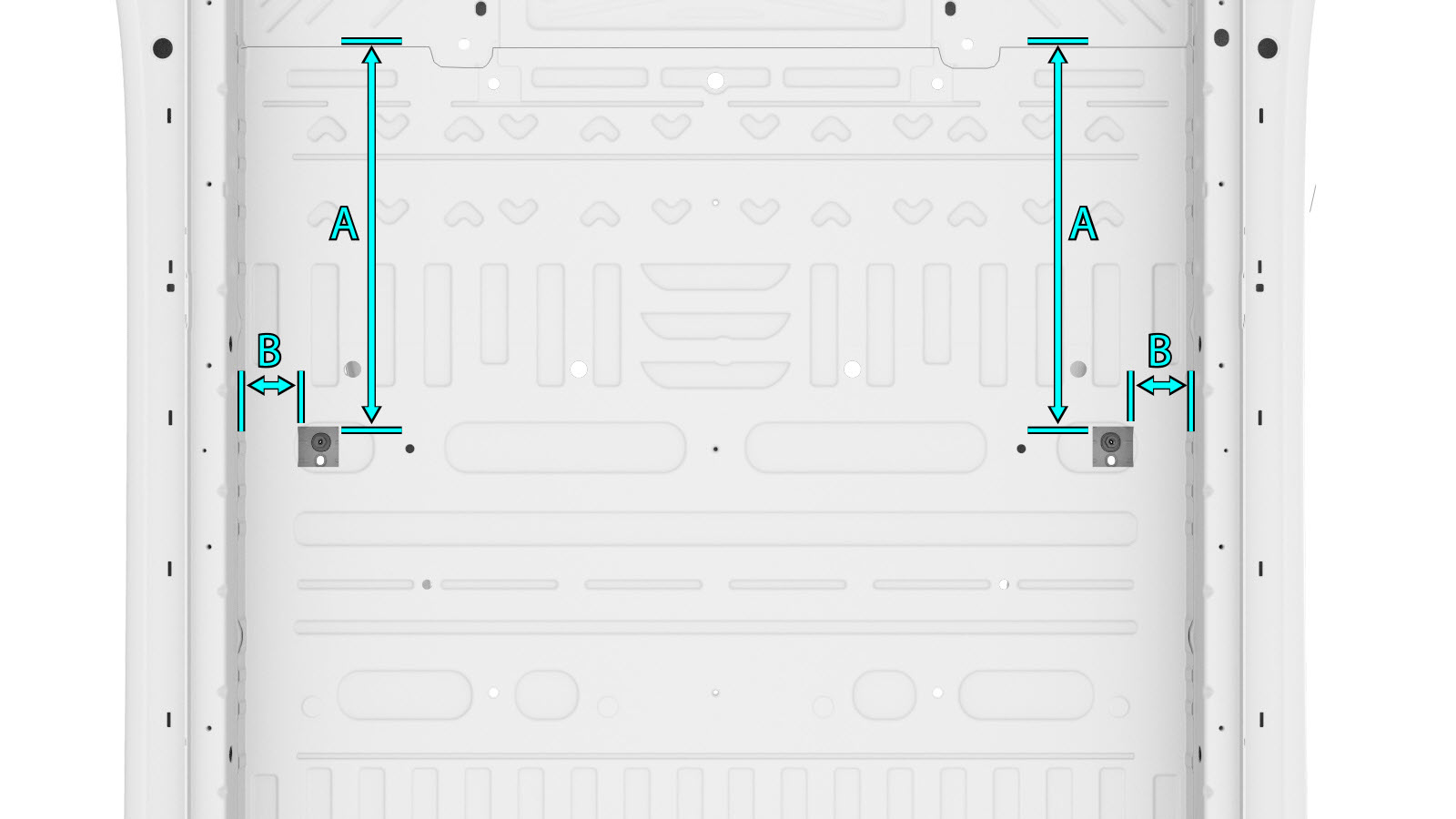

Para el refuerzo del soporte del asiento que se va a sustituir, corte una abertura de acceso en la parte inferior del panel del suelo para acceder al componente dañado.

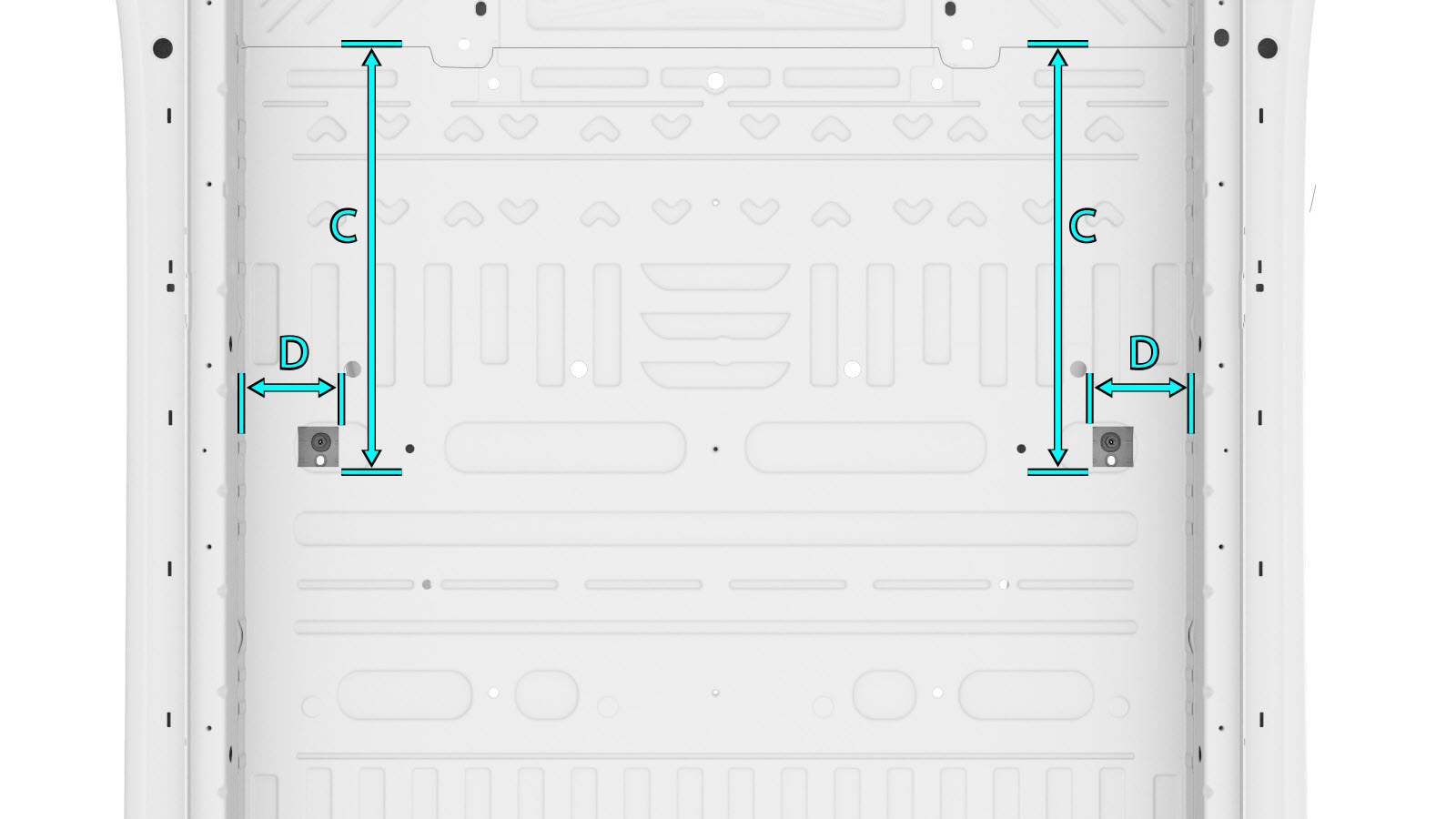

Línea/punto de referencia
- A = 557 mm.
- B = 79 mm.
- C = 617 mm.
- D = 137 mm.

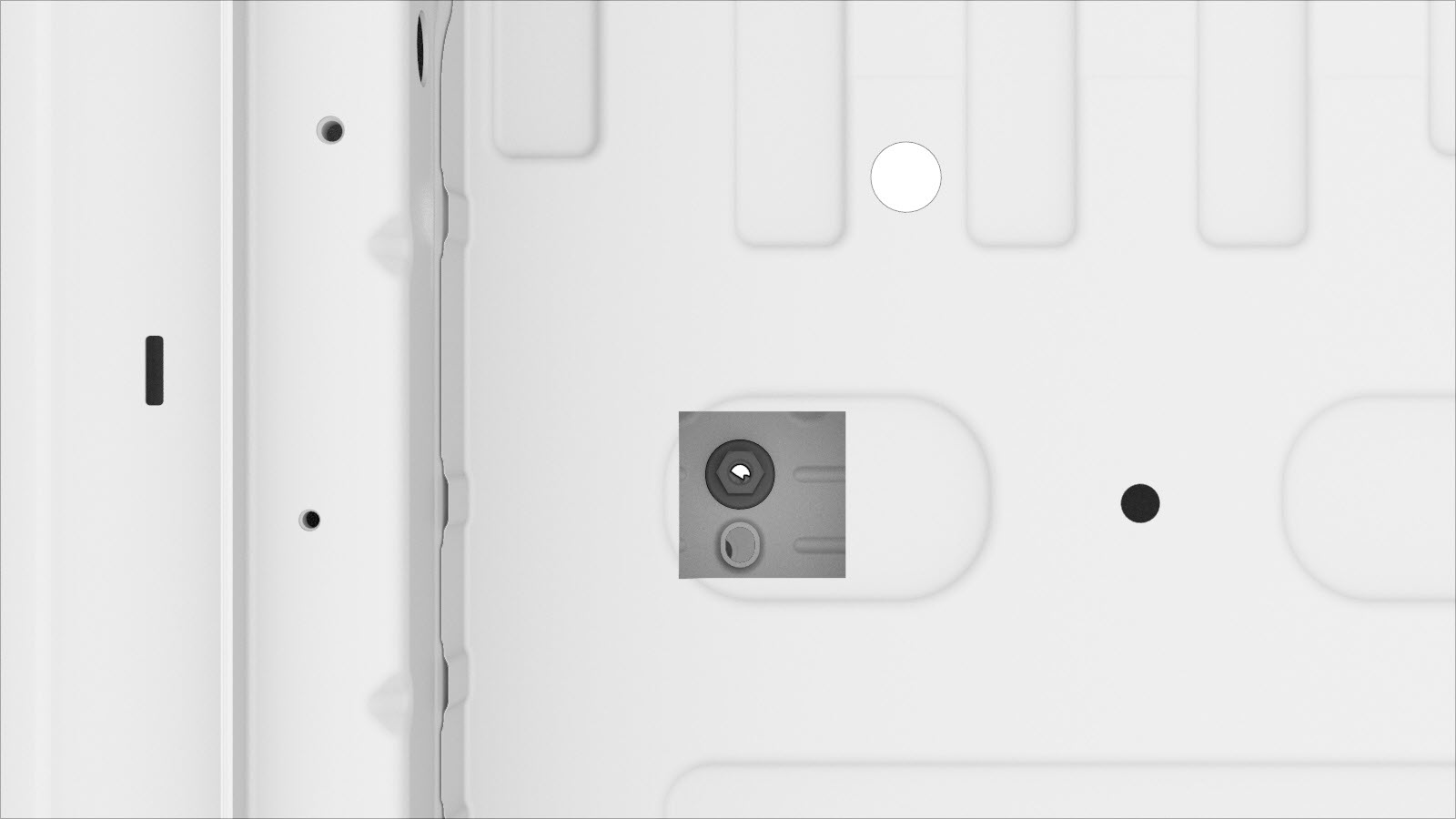

Retire el componente original.

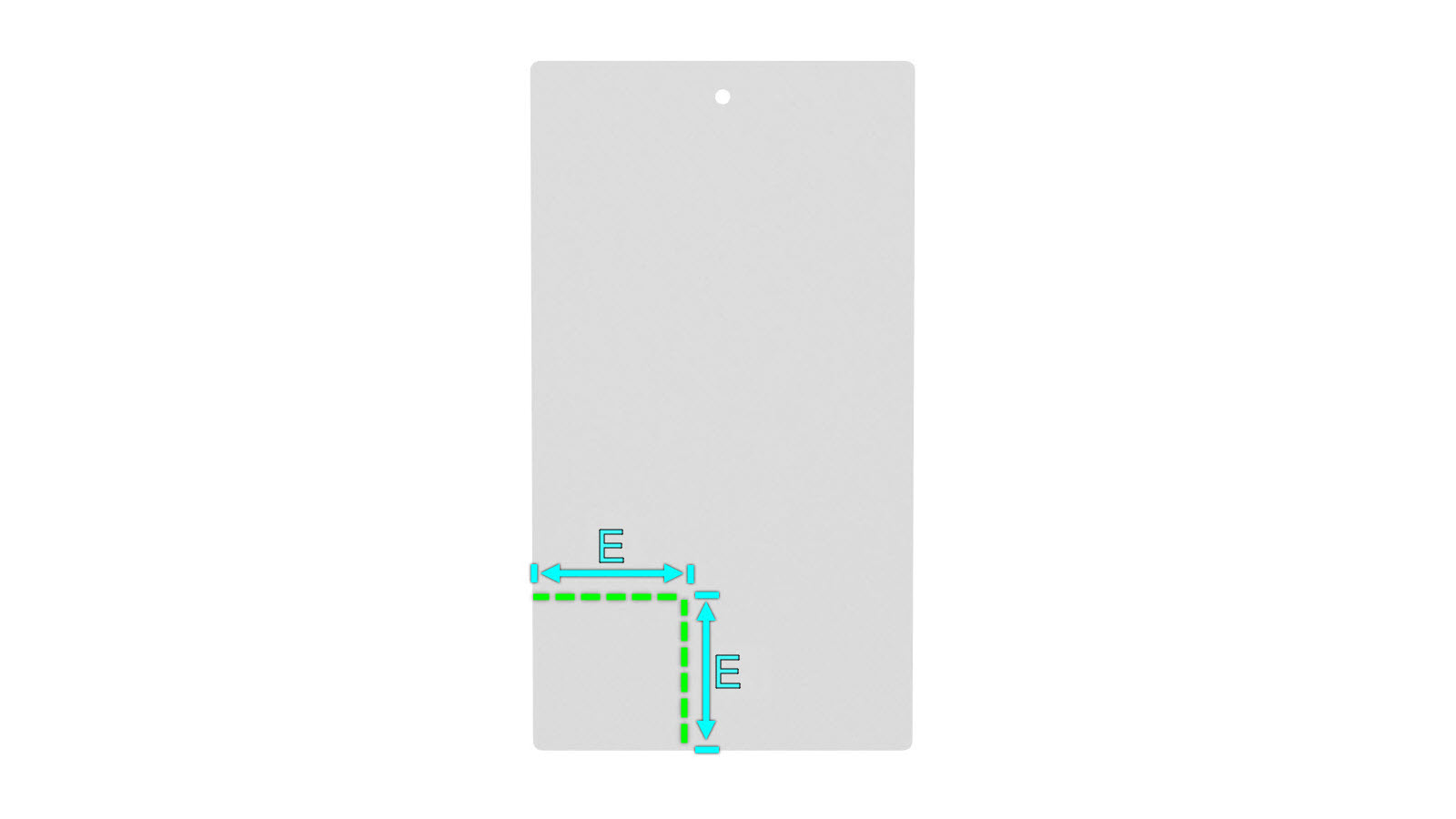

Corte el parche del panel del suelo como se indica a continuación para cubrir la zona de reparación del panel del suelo.
Línea de corte

Línea/punto de referencia
- E = 78 mm.
Preparación para la instalación.

Nota
Los componentes nuevos se instalan únicamente con adhesivo estructural.
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.

Nota
Fije temporalmente el refuerzo del soporte del asiento a la parte inferior del travesaño con un perno o una abrazadera hasta que el adhesivo estructural se haya secado.

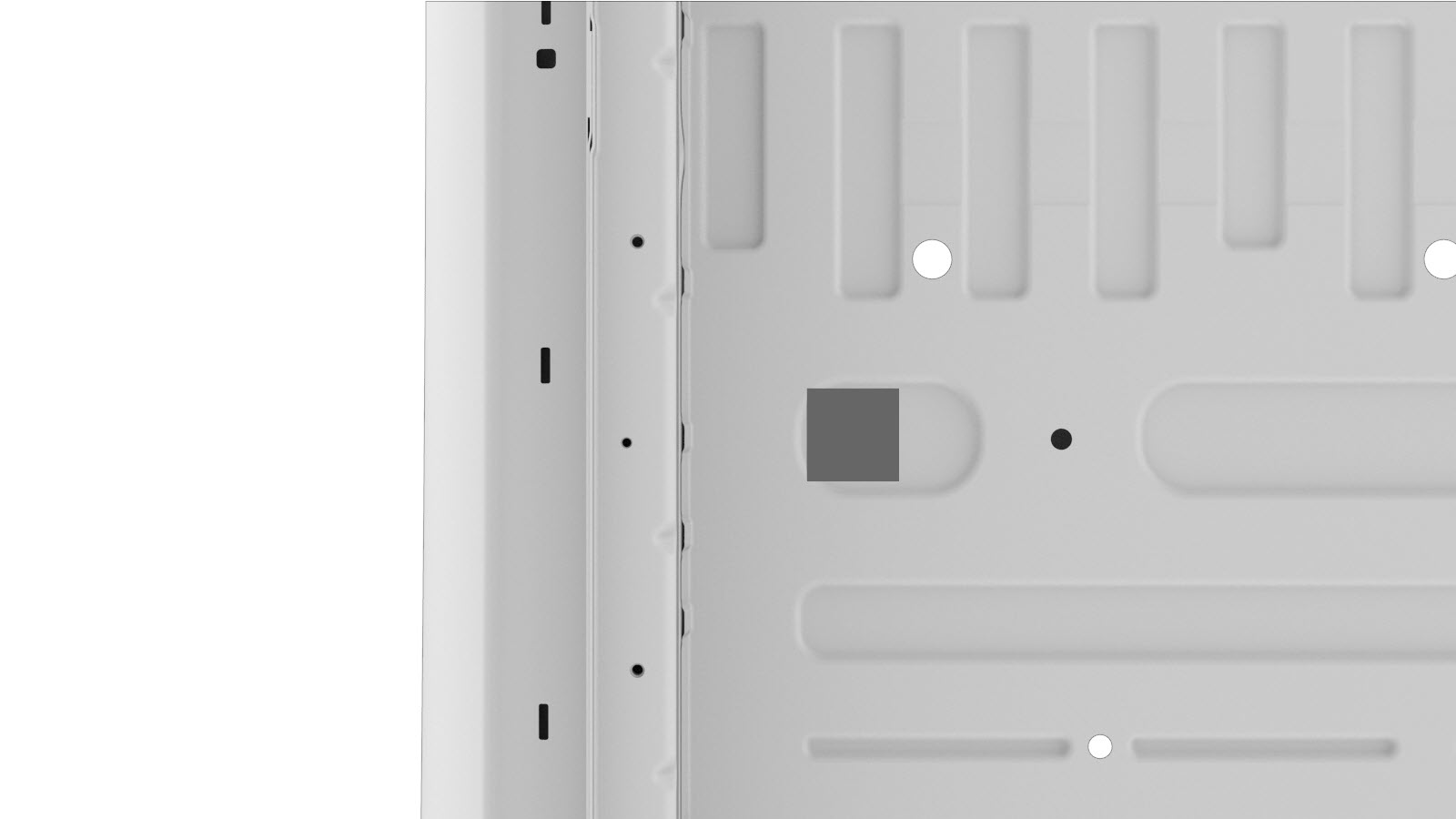

Cubra la abertura de acceso con el parche de panel de suelo.
Efectúe las operaciones posteriores a la reparación necesarias.
