Pared transversal del panel lateral

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas

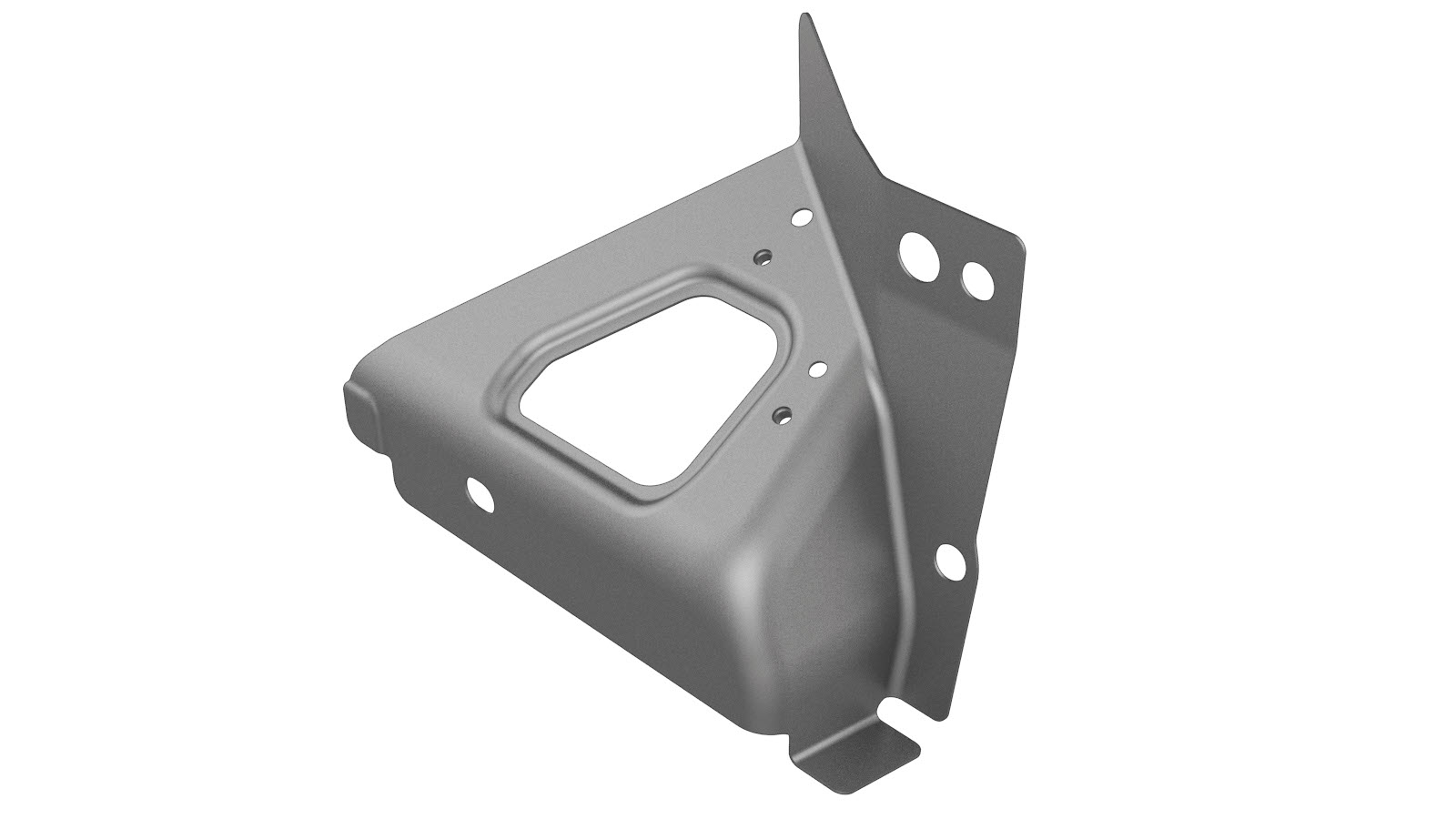

1	ASY SHOTGUN SHEAR WALL (pared transversal de panel lateral)
10	Remache estructural de alta resistencia, 6,5 mm
3	Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Retirar Torre del panel lateral.

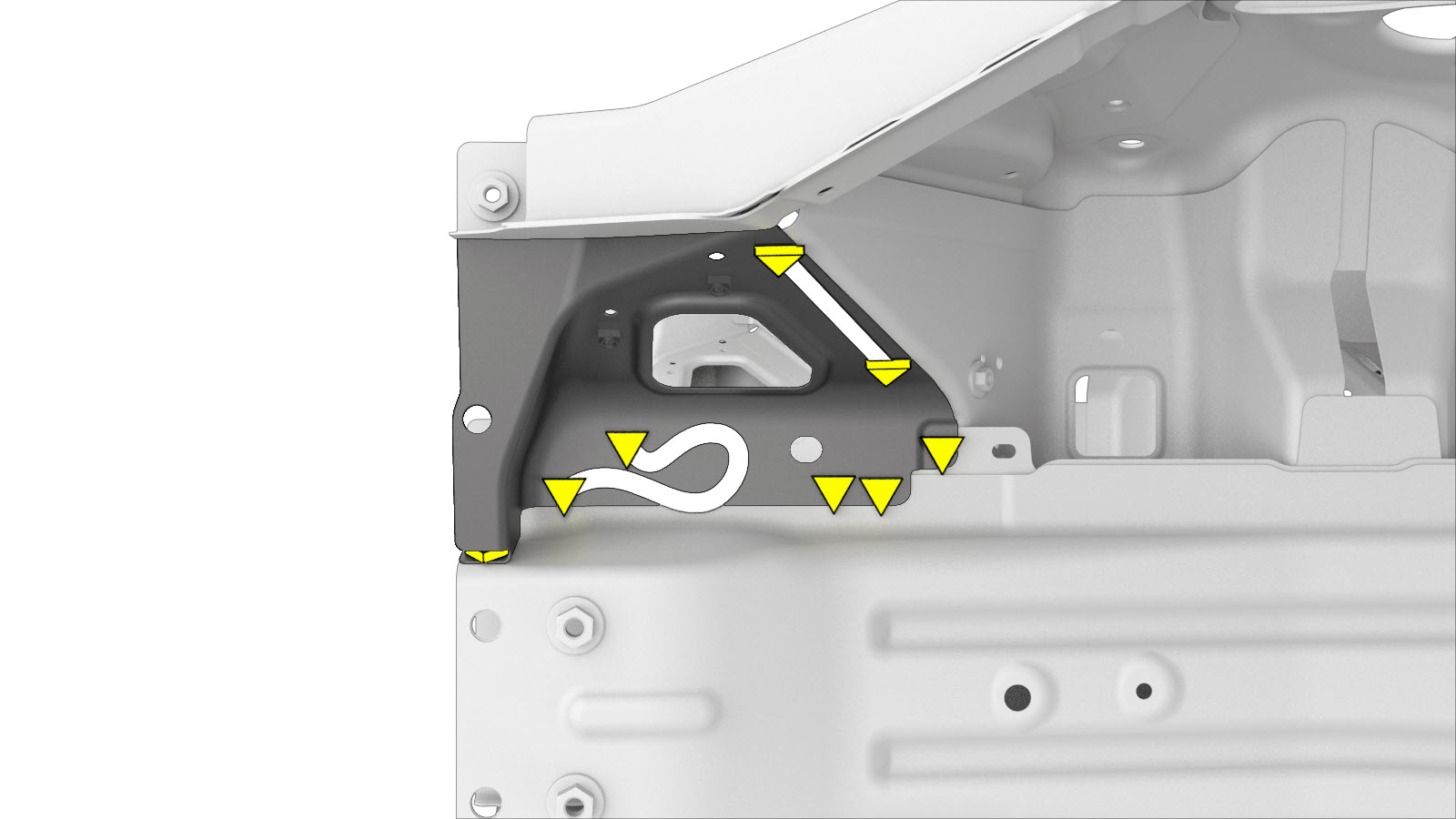

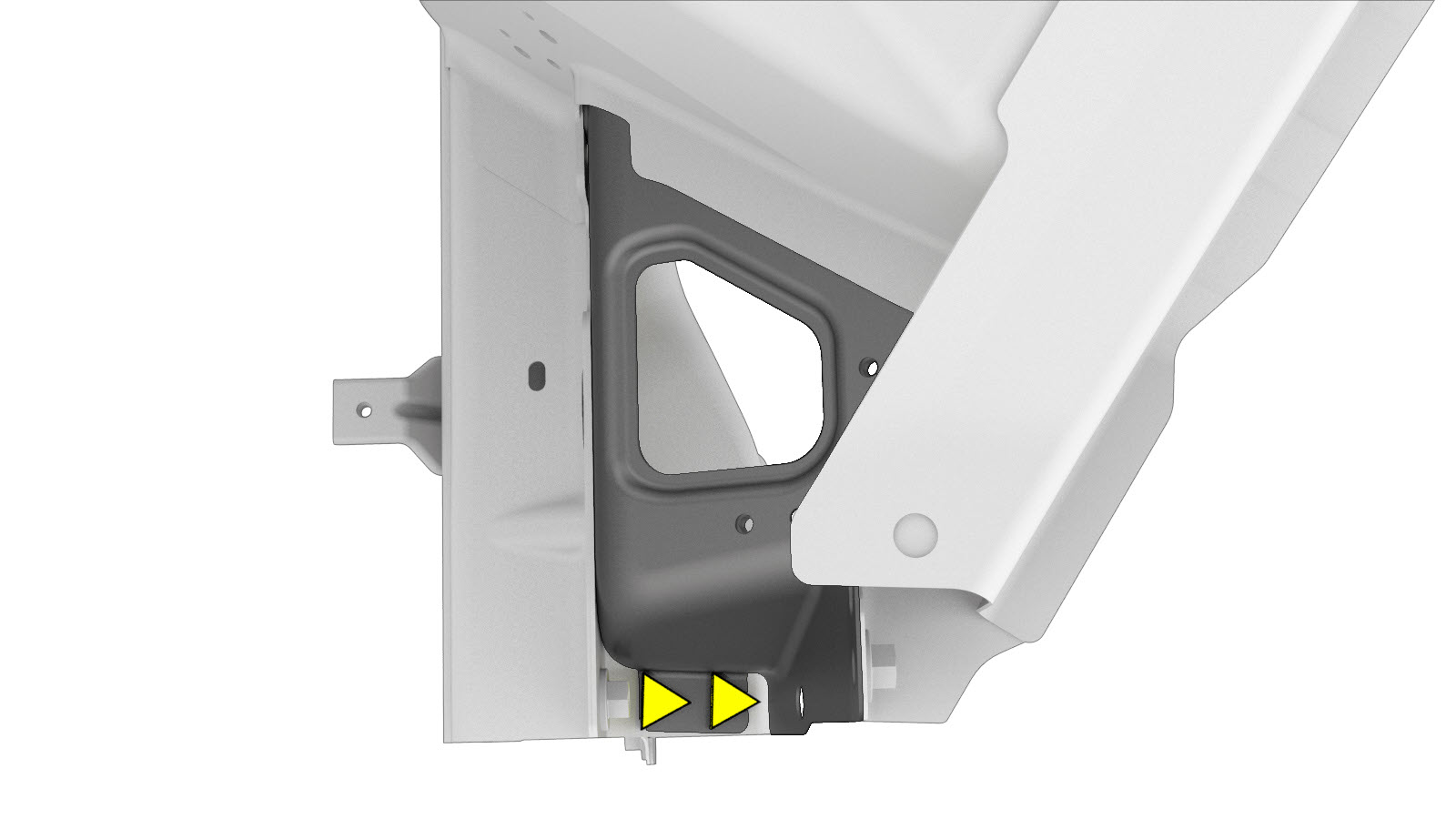

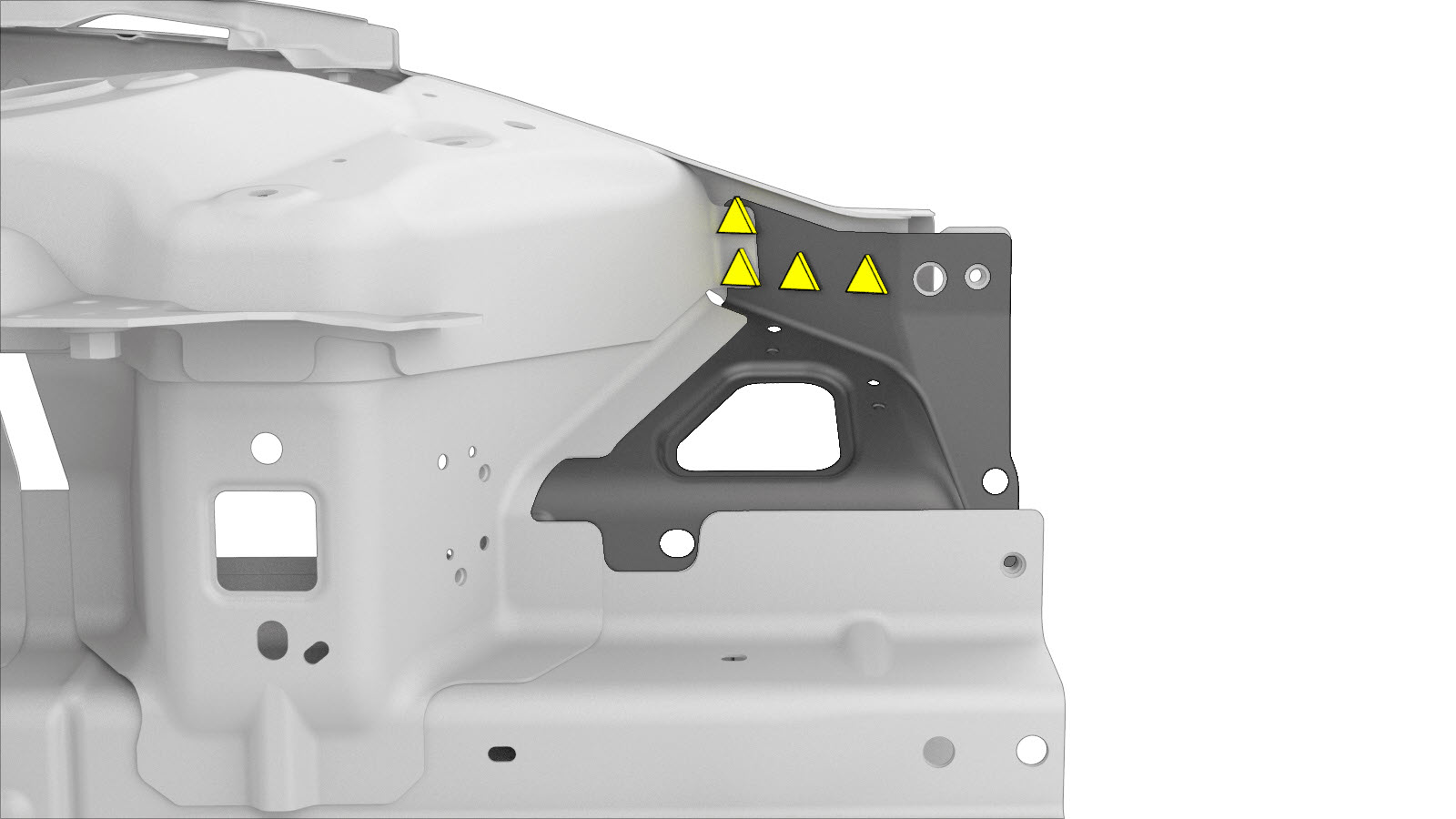

Retire el componente original.

o Soldaduras por puntos de fábrica
Preparación para la instalación.

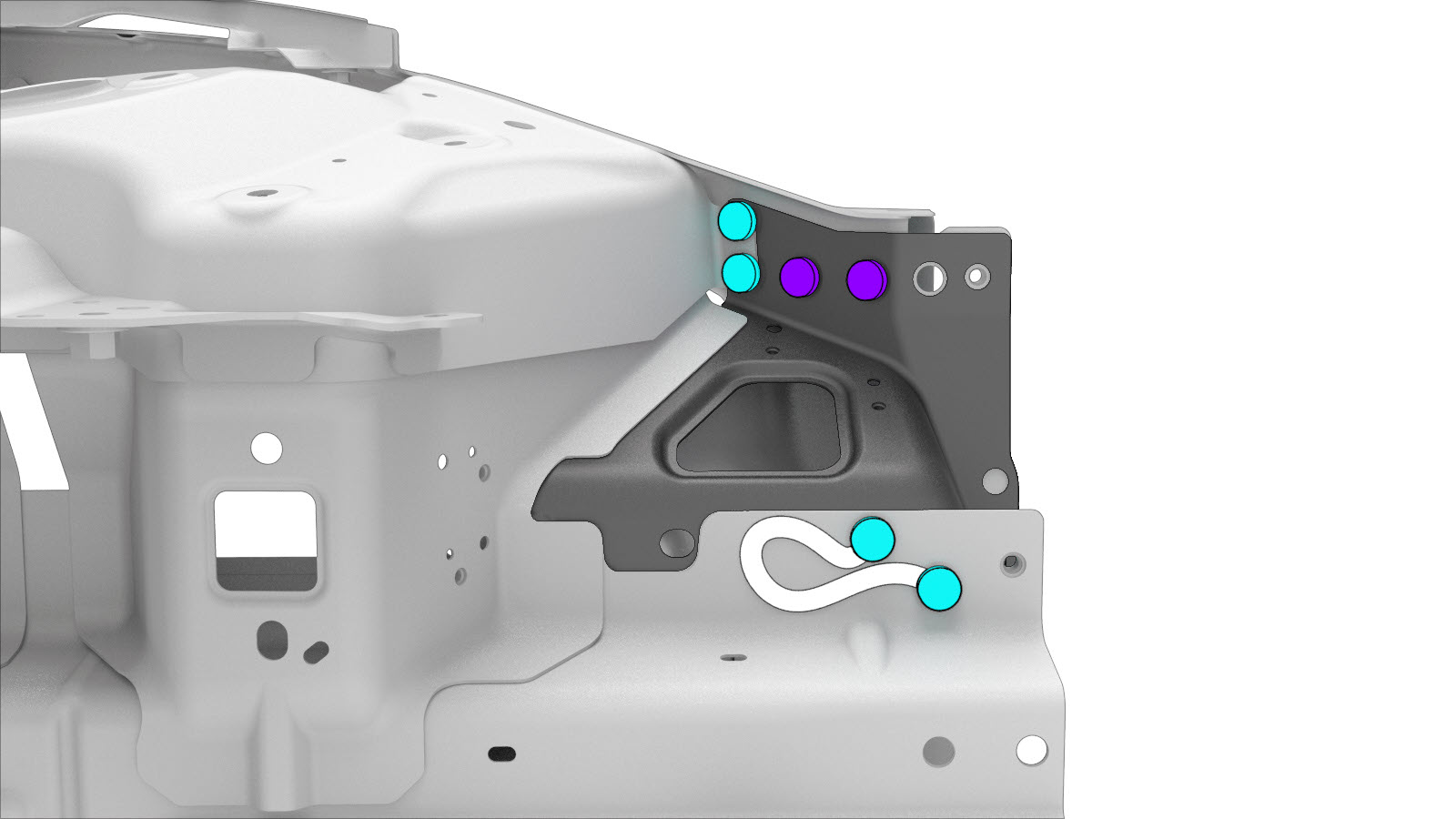

o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches abombados estructurales, 6,5 mm
- A = 19 mm
- B = 11 mm
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

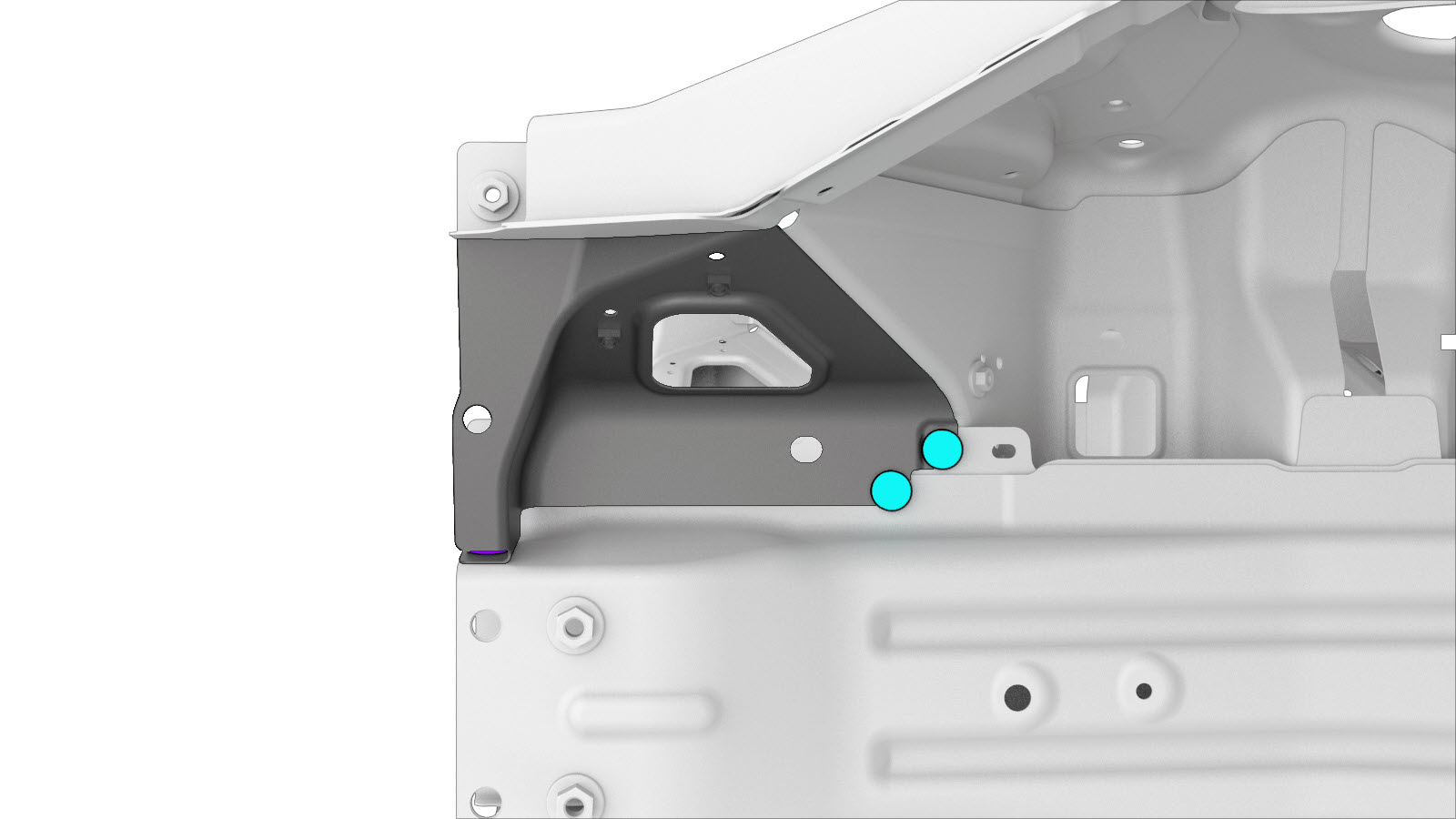

Instale el componente o los componentes nuevos.
Instale el nuevo Torre del panel lateral.
Efectúe las operaciones posteriores a la reparación necesarias.
