Conjunto de refuerzo del tablero

Código de corrección: 10101029602 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

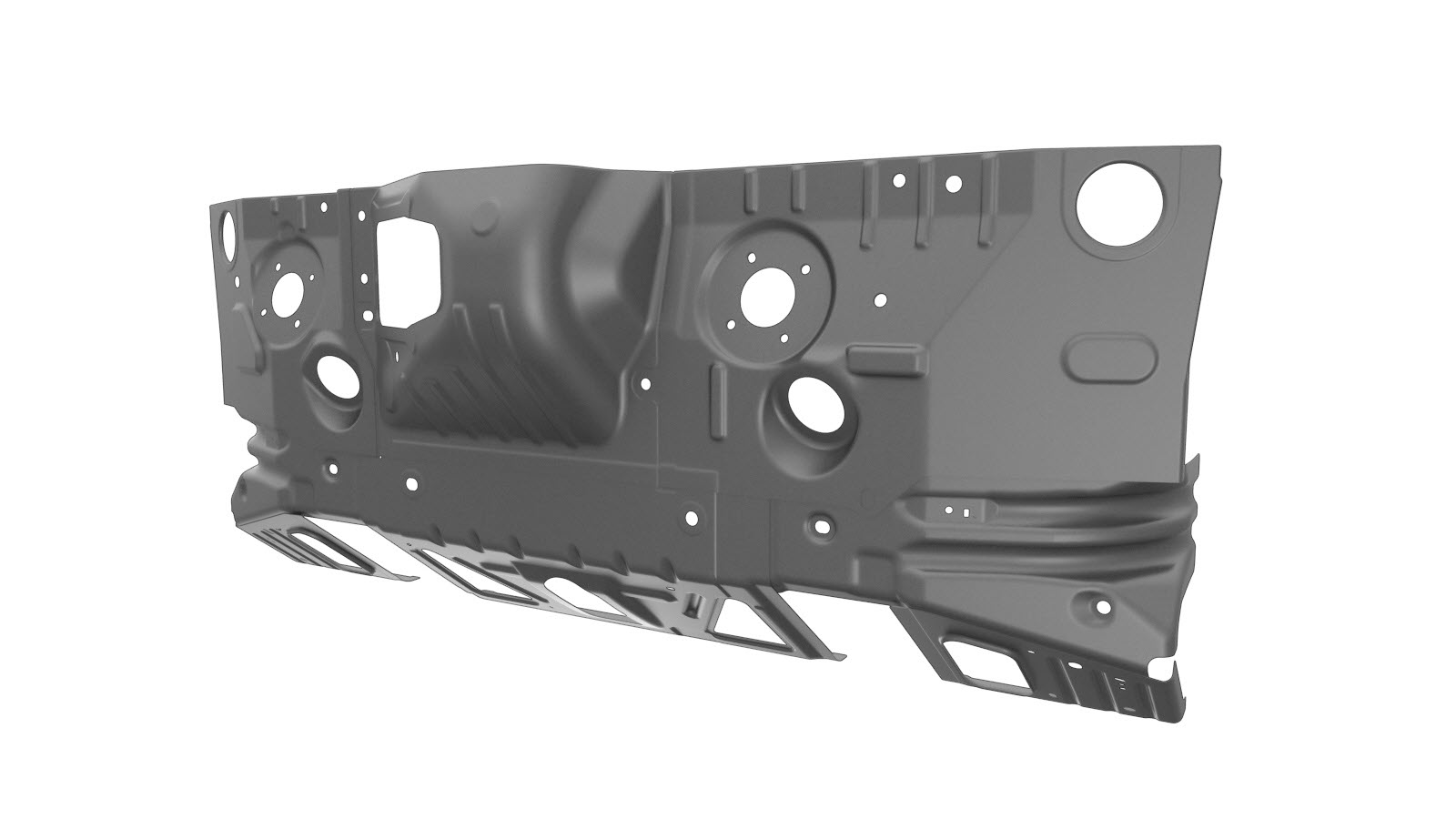

1 ASY - DASH (conjunto de refuerzo del tablero)
77 Remache estructural de alta resistencia, 6,5 mm
8 Remache abombado estructural, 6,5 mm
12 Remache avellanado, 4,8 mm, corto
4 Remache avellanado estructural, 6,5 mm
11 Remache avellanado, 4,8 mm, largo
35 Remache, 4,8 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Subframe Assembly - Front (Dual Motor) (Remove and Replace).
  2. Retire Hood Assembly (Remove and Replace).
  3. Retire Gas Strut - Hood (Remove and Replace).
  4. Retire A/C Compressor and Supermanifold (Remove and Replace).
  5. Retire Harness - Main Front (Remove and Replace).
  6. Retire Noise Absorber - Motor Bay - Front (Remove and Replace).
  7. Retire Shield - Body Controller - Front (Remove and Replace).
  8. Retire Module - Body Controller - Front (Gen 3) (Remove and Replace).
  9. Retire Windshield (LHD) (Remove and Replace).
  10. Retire Insulator - Dash (Remove and Replace).
  11. Retire Carpet - Front - LH (Remove and Replace).
  12. Retire Carpet - Front - RH (Remove and Replace).
  13. Retire HV Battery (AWD) (Remove and Replace).
  14. Retire el componente original.

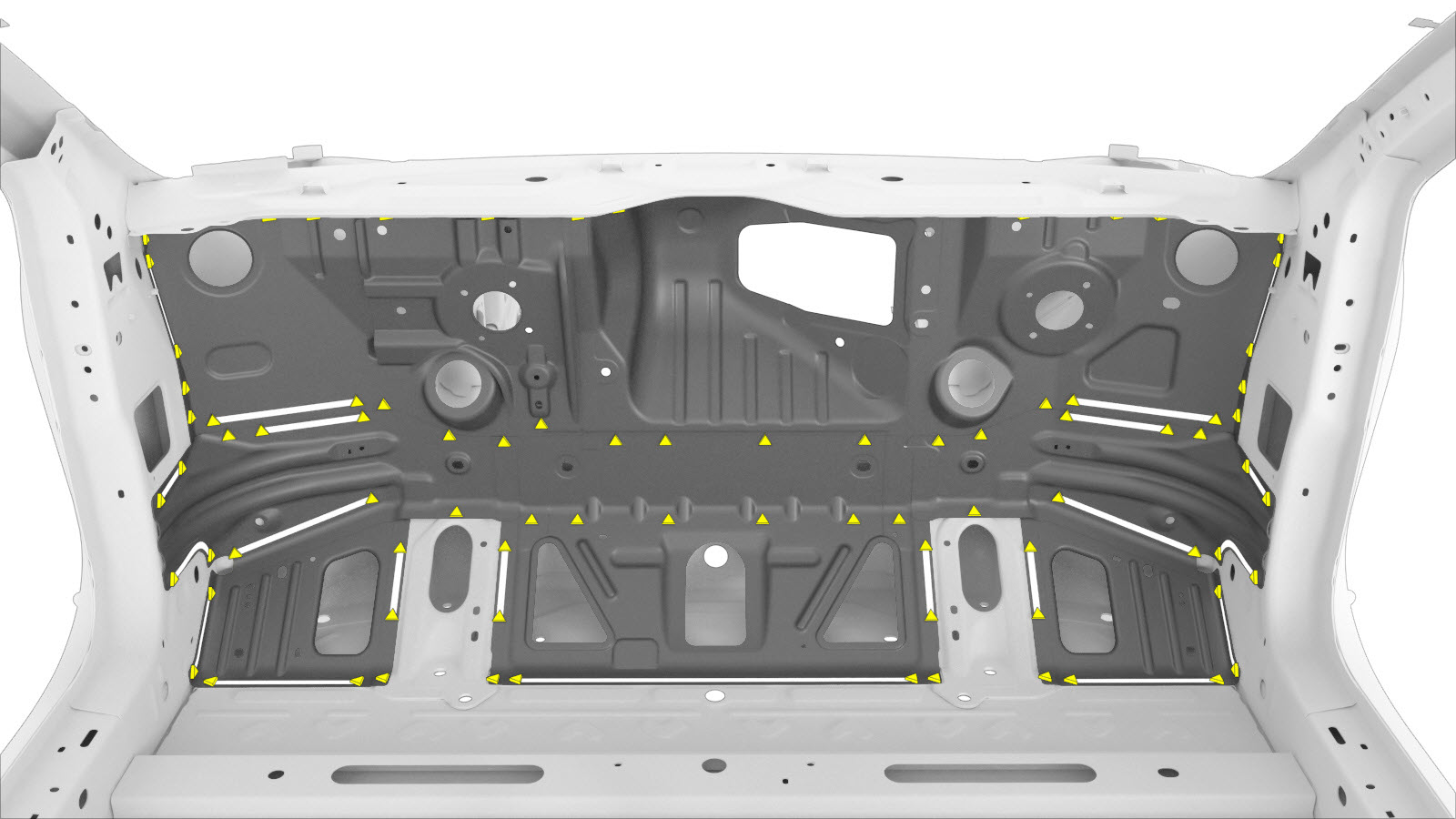

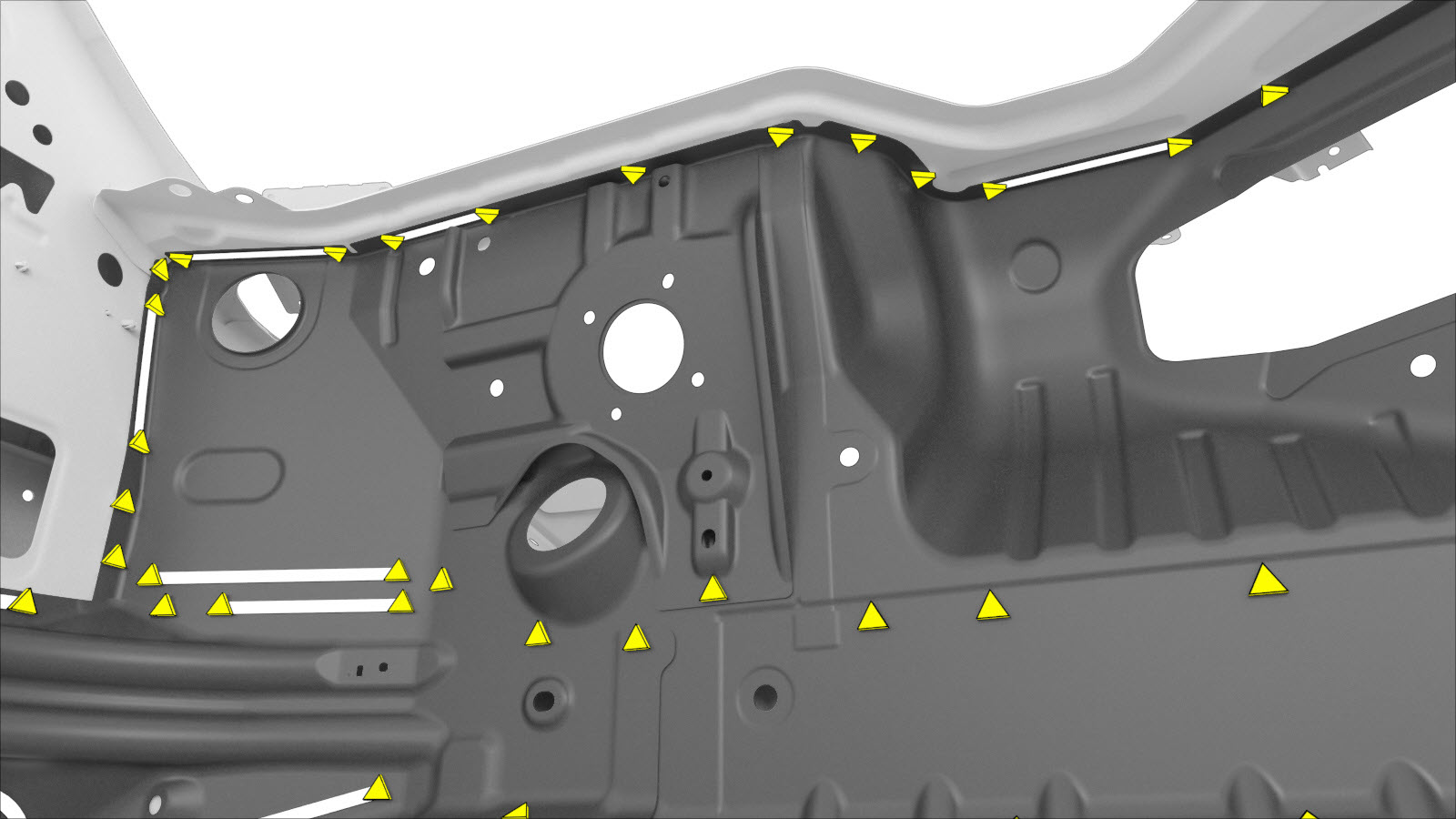

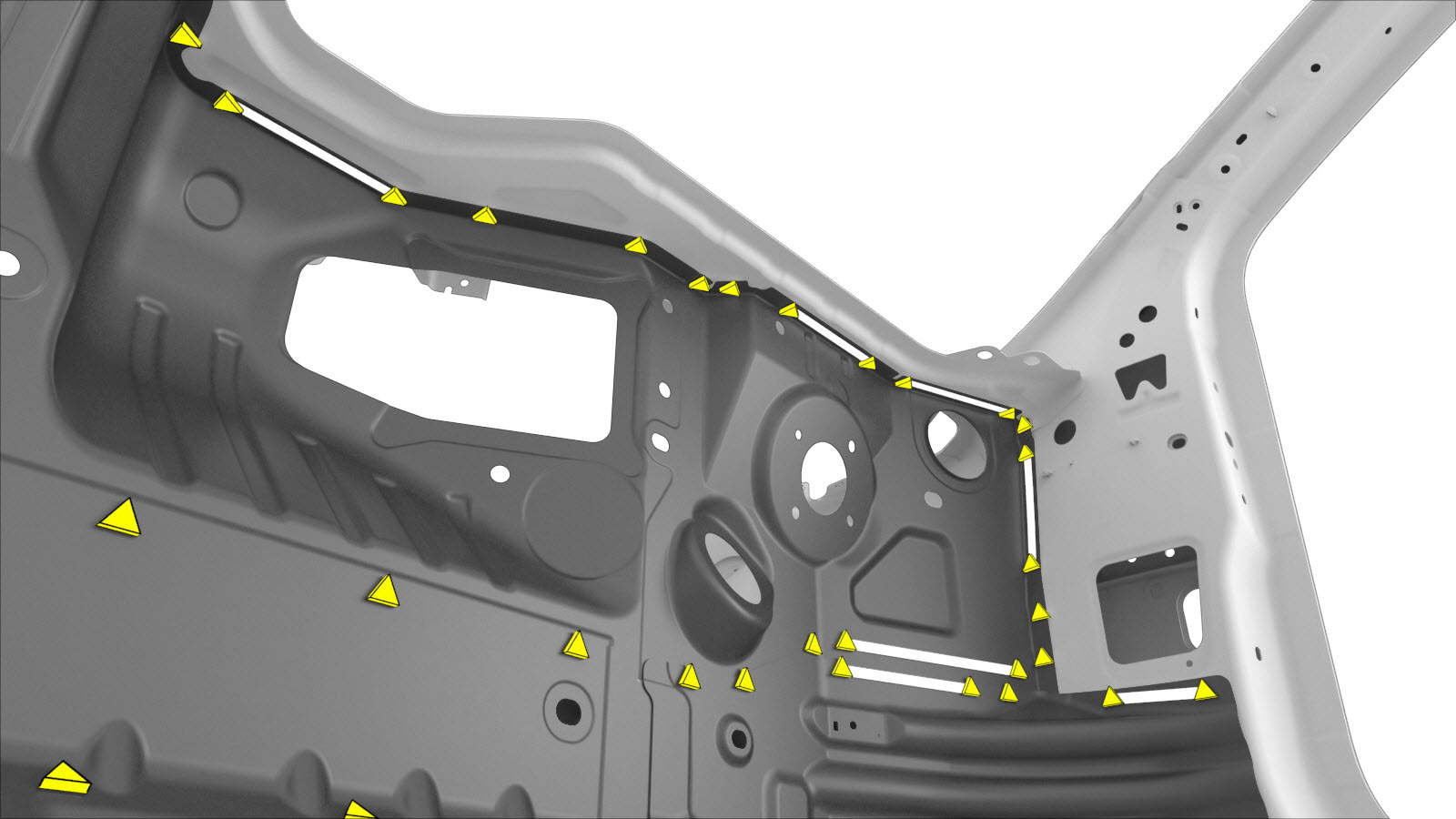

    o Soldaduras por puntos de fábrica

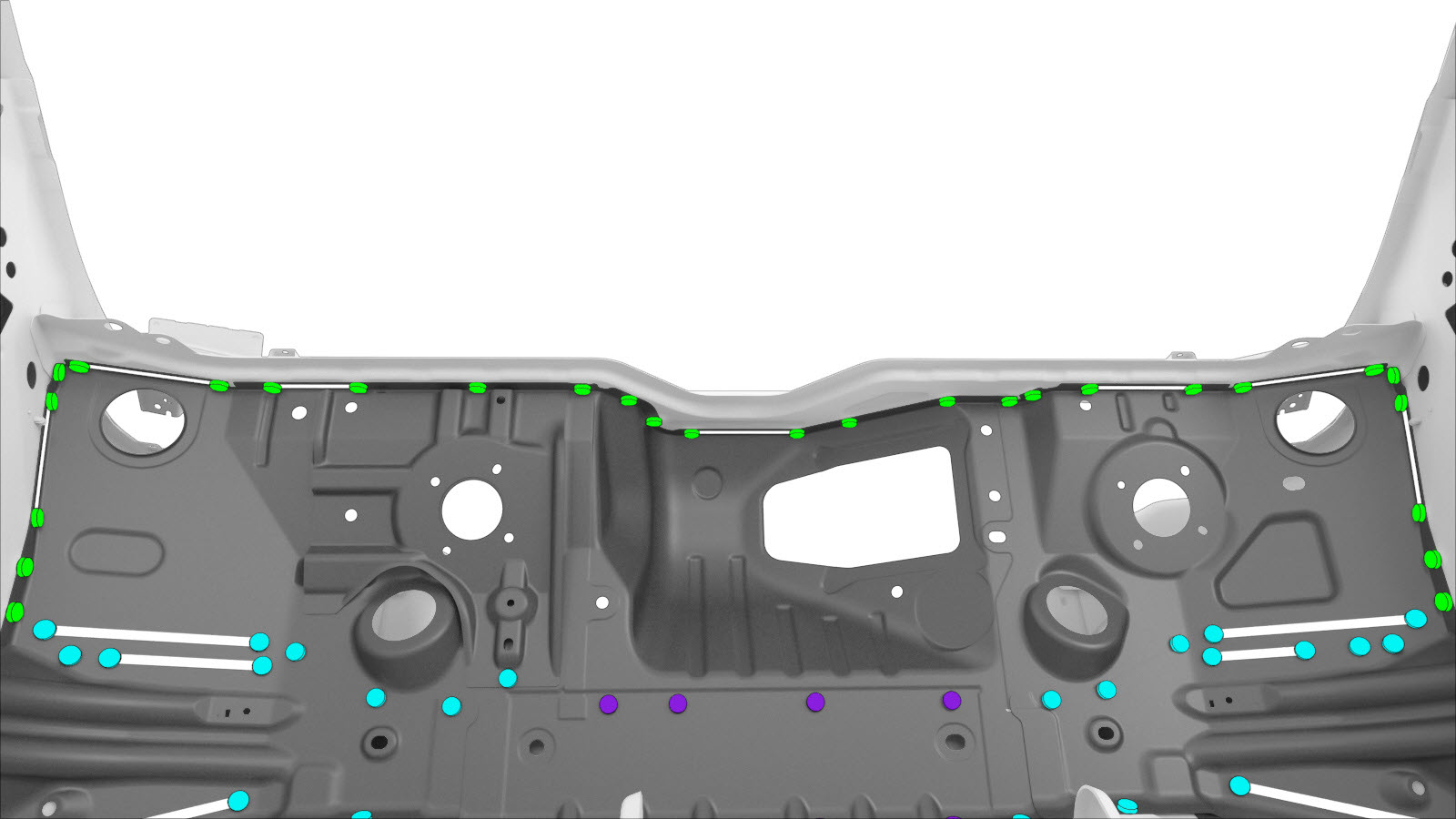

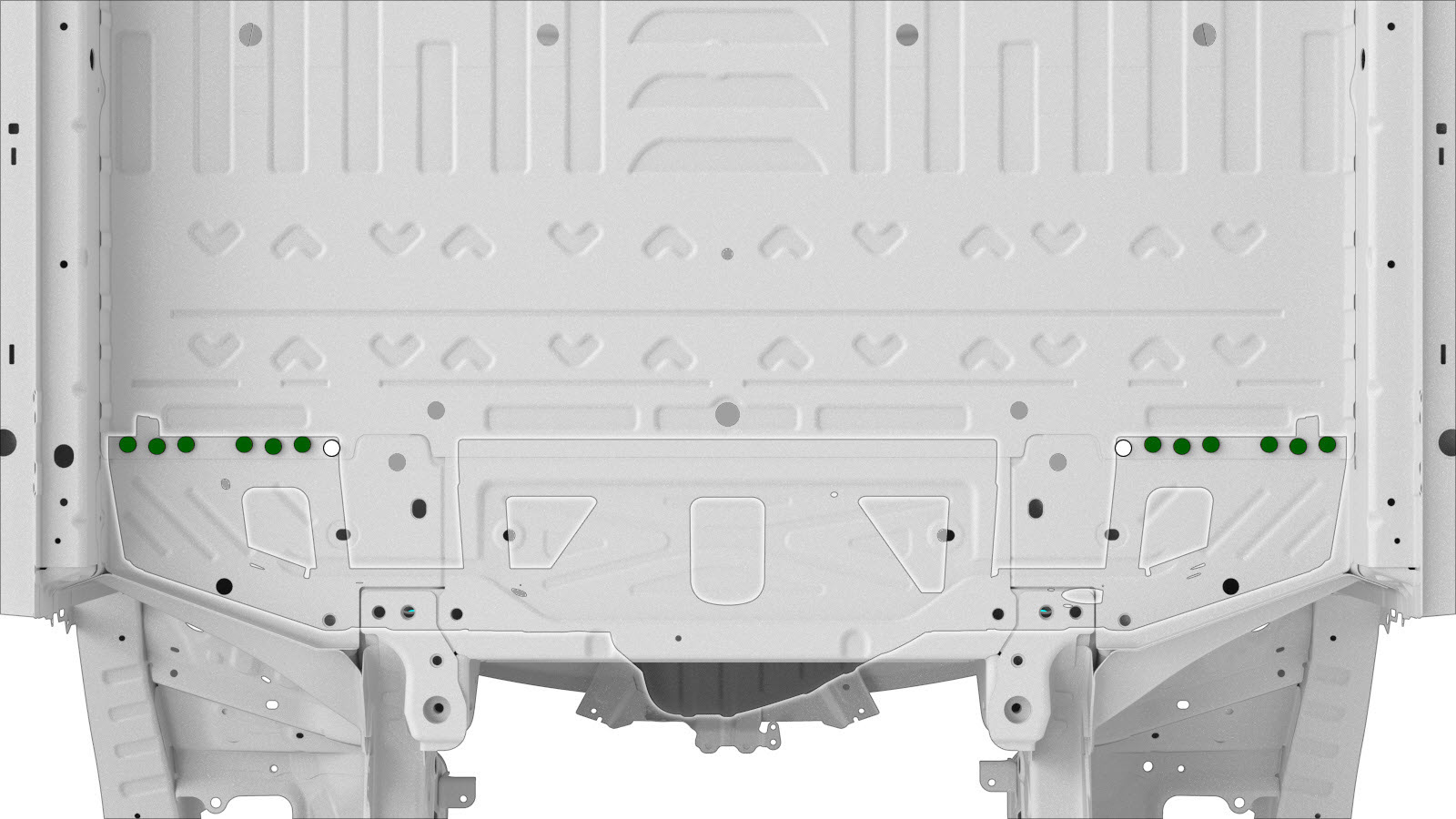

  15. Preparación para la instalación.
    o Remaches avellanados, 4,8 mm, largos
    • A = 263 mm.
    • B = 210 mm.
    • C = 158 mm.
    • D = 105 mm.
    • E = 11 mm.

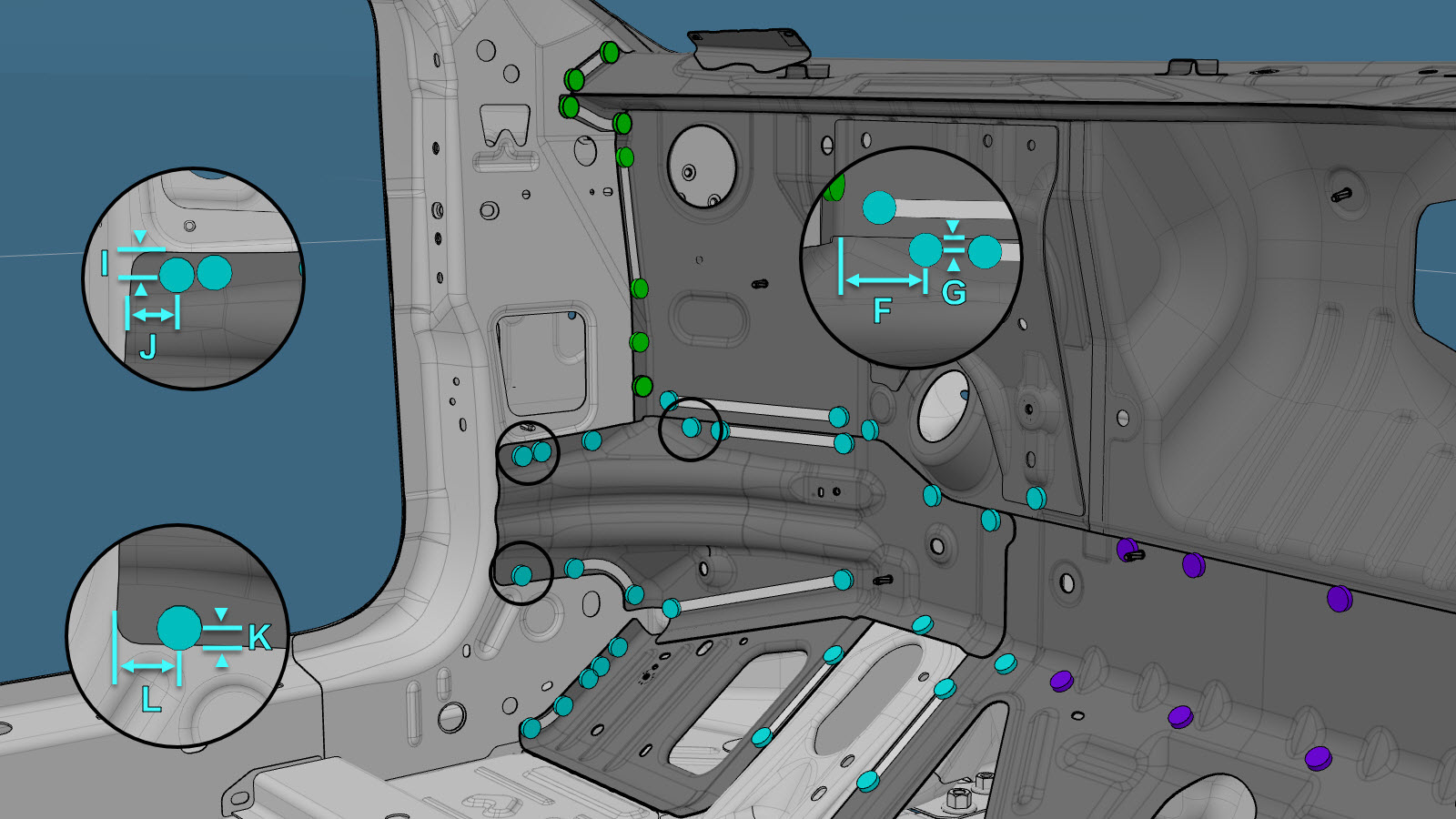

    o Remaches estructurales de alta resistencia, 6,5 mm
    • F = 48 mm.
    • G = 7 mm.
    • H = 79 mm.
    • I = 12 mm.
    • J = 24 mm.
    • K = 7 mm.
    • L = 27 mm.
    • M = 11 mm.
    • N = 27 mm.

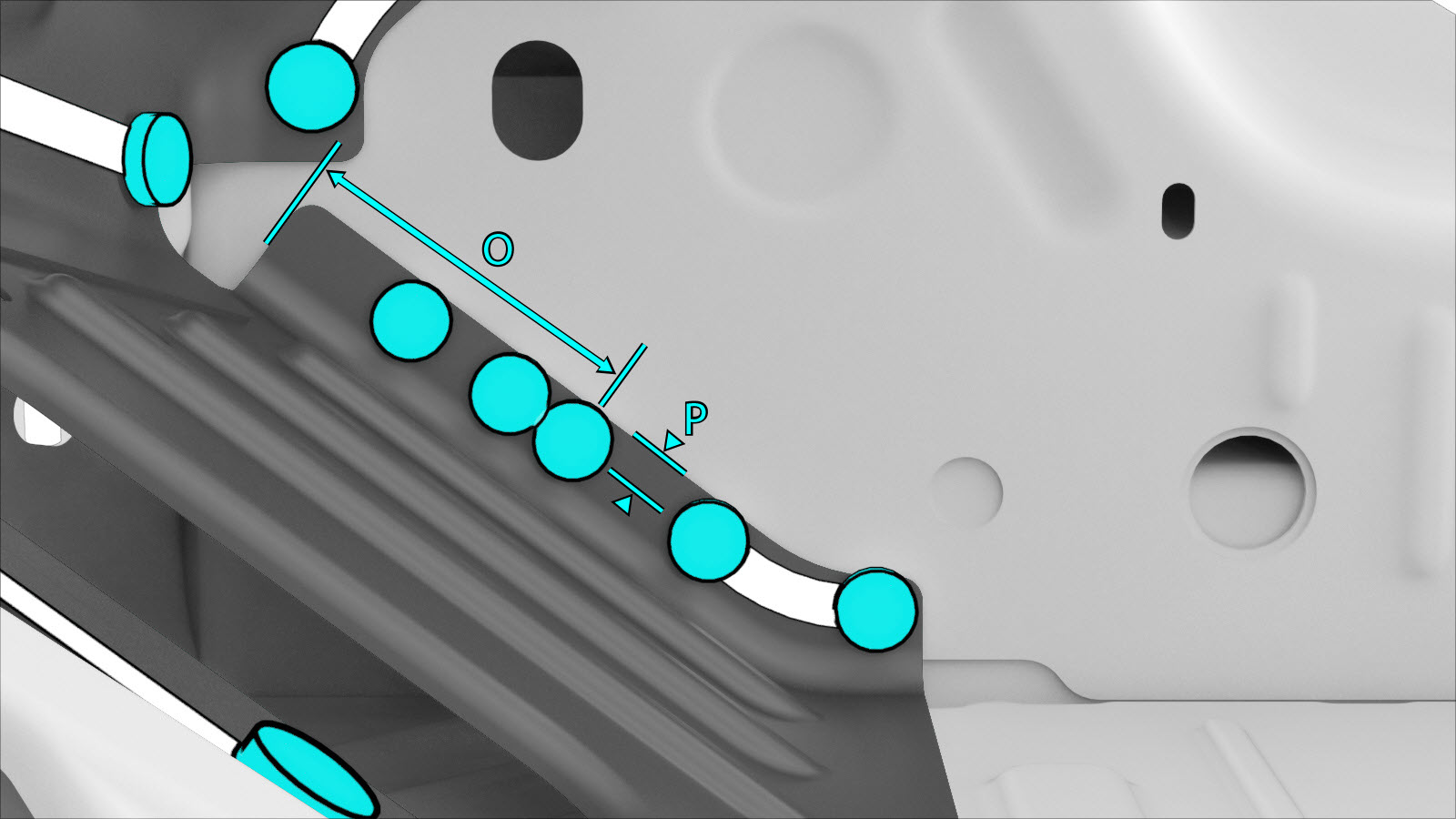

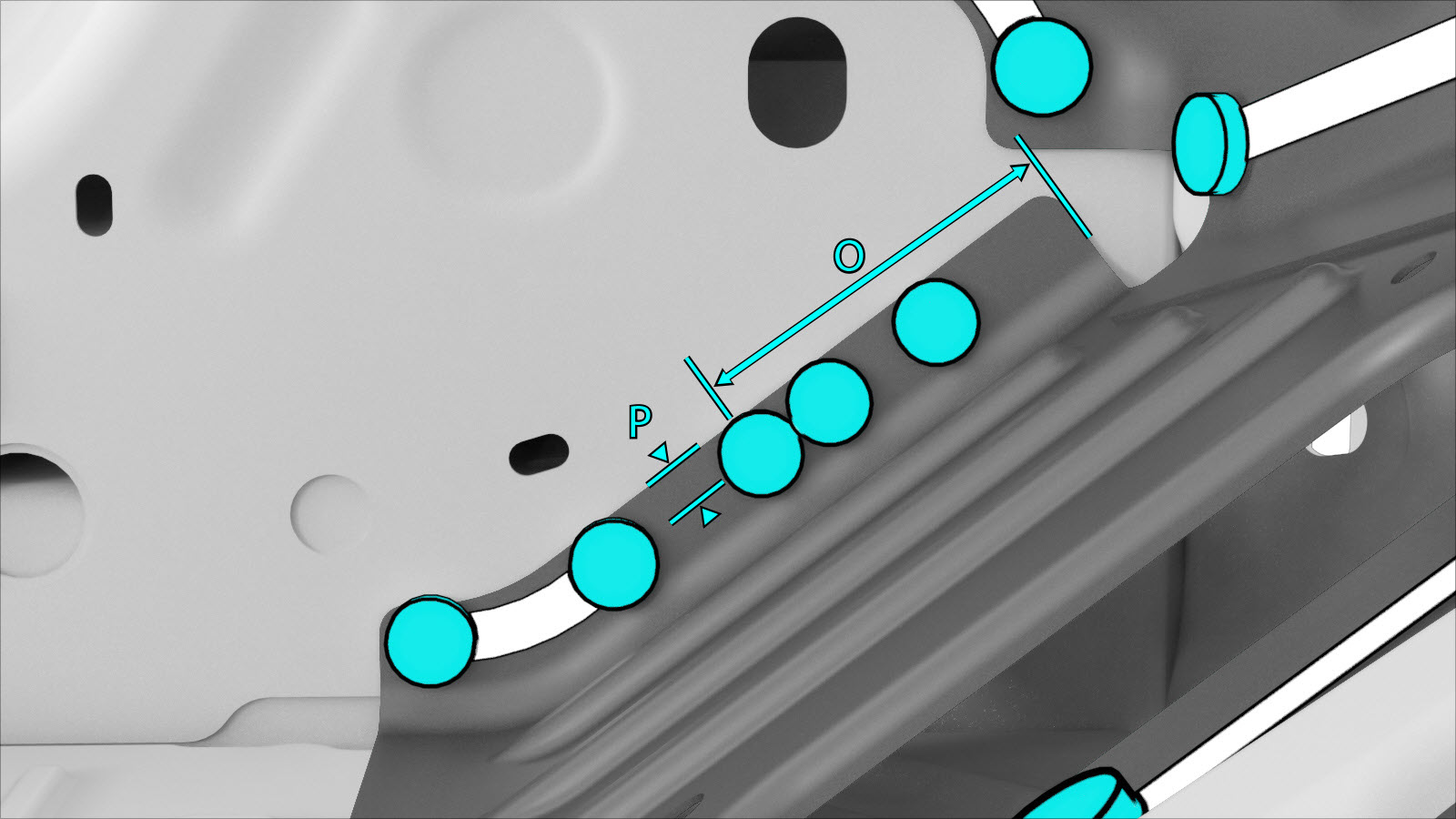

    • O = 75 mm.
    • P = 8 mm.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches, 4,8 mm

  16. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  17. Instale el componente o los componentes nuevos.
  18. Efectúe las operaciones posteriores a la reparación necesarias.
  19. Instale HV Battery (AWD) (Remove and Replace).
  20. Instale Carpet - Front - RH (Remove and Replace).
  21. Instale Carpet - Front - LH (Remove and Replace).
  22. Instale Insulator - Dash (Remove and Replace).
  23. Instale Windshield (LHD) (Remove and Replace).
  24. Instale Module - Body Controller - Front (Gen 3) (Remove and Replace).
  25. Instale Shield - Body Controller - Front (Remove and Replace).
  26. Instale Noise Absorber - Motor Bay - Front (Remove and Replace).
  27. Instale Harness - Main Front (Remove and Replace).
  28. Instale A/C Compressor and Supermanifold (Remove and Replace).
  29. Instale Gas Strut - Hood (Remove and Replace).
  30. Instale Hood Assembly (Remove and Replace).
  31. Instale Subframe Assembly - Front (Dual Motor) (Remove and Replace).
