Travesaño del tablero

Código de corrección: 10101016302 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASSEMBLY DASH CROSSMEMBER (Travesaño del tablero)
1 PARCHE DE PELÍCULA DE BUTILO 150X120X2MM Referencia de Tesla 1043439-00-A.
27 Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Fascia - Front (Remove and Install).
  2. Retire HV Battery (AWD) (Remove and Replace).
  3. Retire Harness - Main Front (Remove and Replace).
  4. Retire Carpet - Front - LH (Remove and Replace).
  5. Retire Carpet - Front - RH (Remove and Replace).
  6. Retire A/C Compressor and Supermanifold (Remove and Replace).
  7. Retire Harness - HVAC (Remove and Replace).
  8. Retire Beam - Cross Car (LHD) (Remove and Replace).
  9. Retire Insulator - Dash (Remove and Replace).
  10. Retire Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  11. Retire Brake Hydraulic Control Unit (Remove and Replace).
  12. Retire Shield - Body Controller - Front (Remove and Replace).
  13. Retire Module - Body Controller - Front (Gen 3) (Remove and Replace).
  14. Retire Subframe Assembly -Front (Remove and Replace).

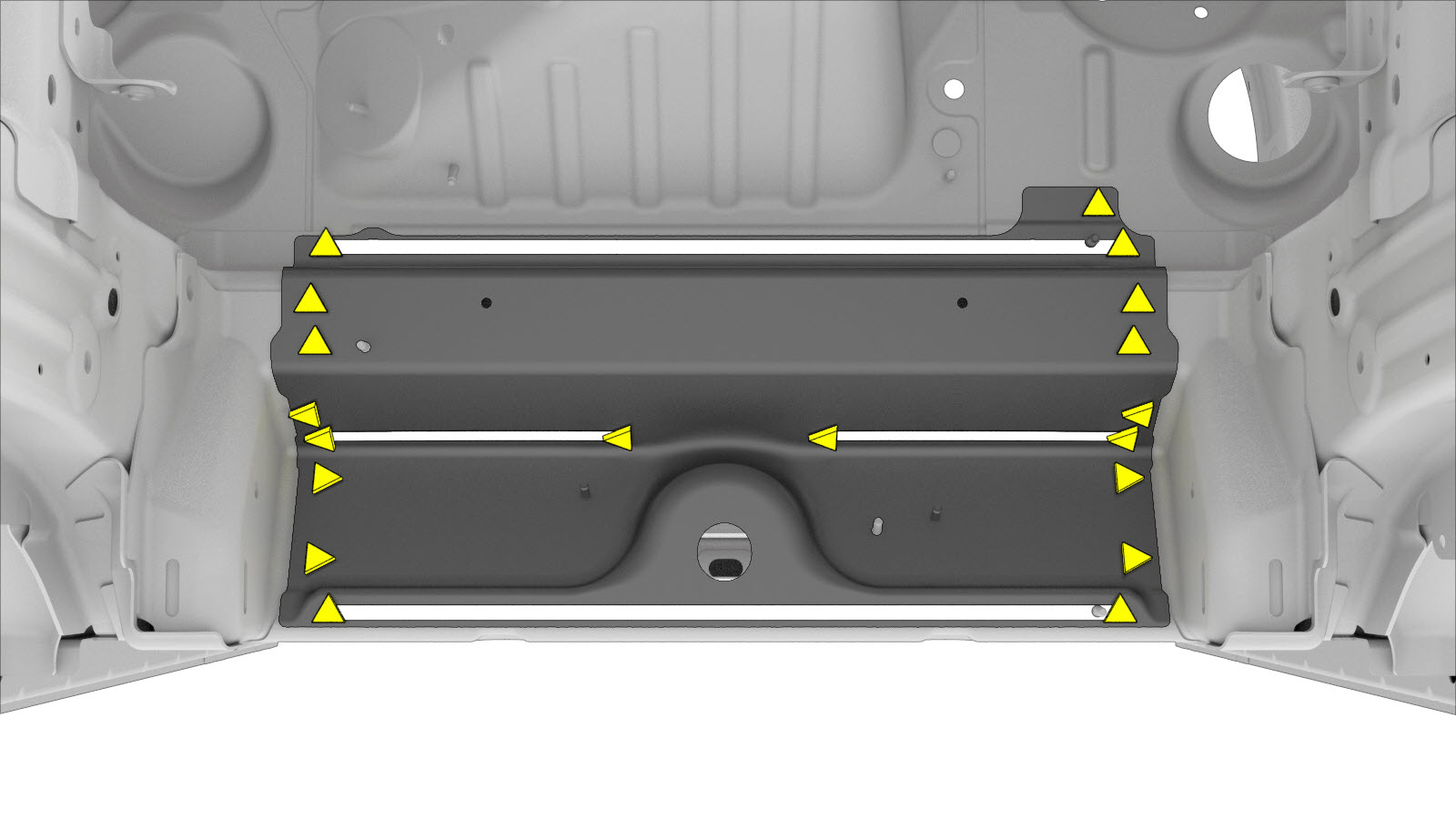

  15. Retire el componente original.
    o Soldaduras por puntos de fábrica

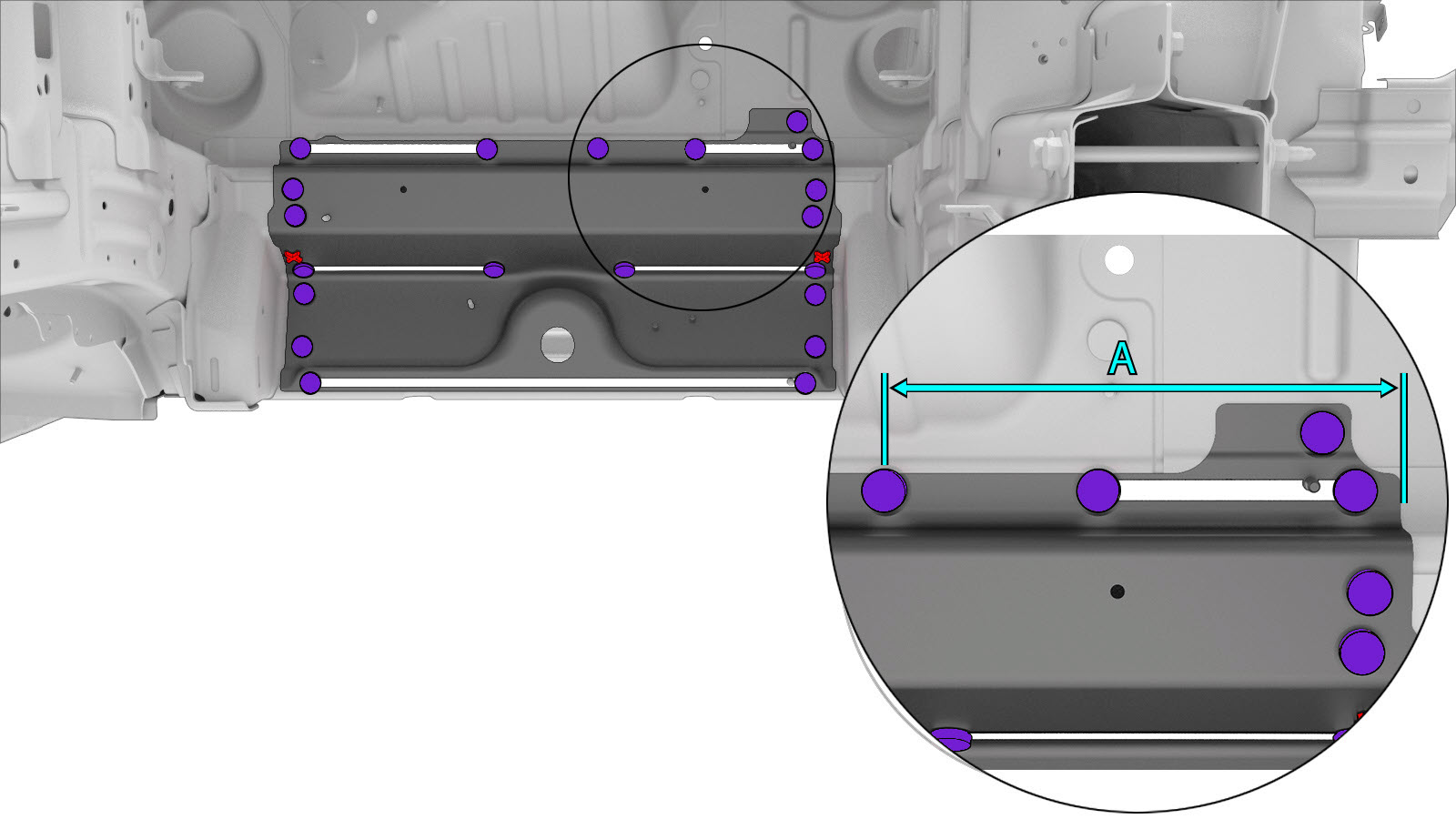

  16. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    Línea/punto de referencia

    o Remaches abombados estructurales, 6,5 mm
    • A = 237 mm
  17. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

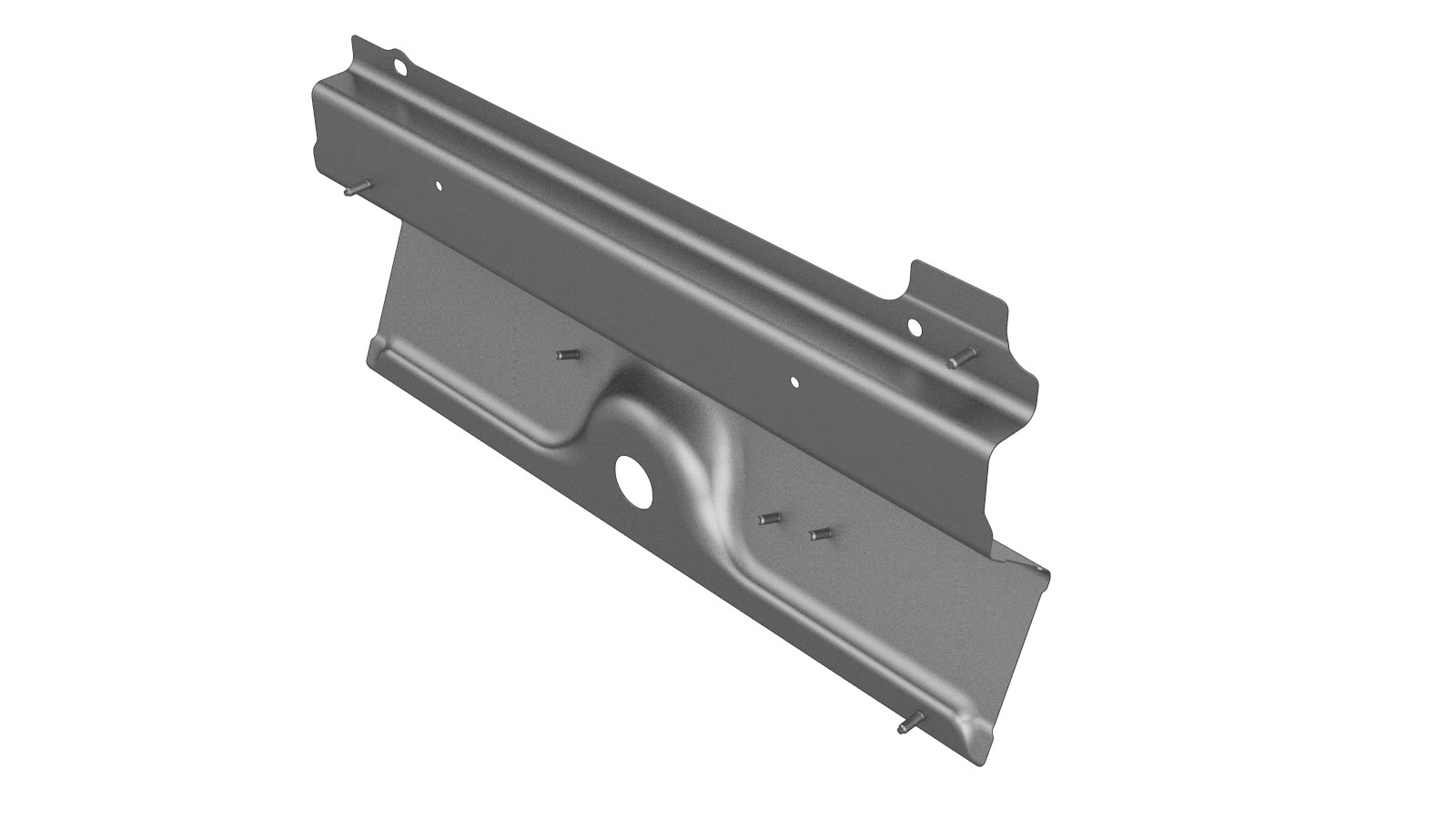

  18. Instale el componente o los componentes nuevos.

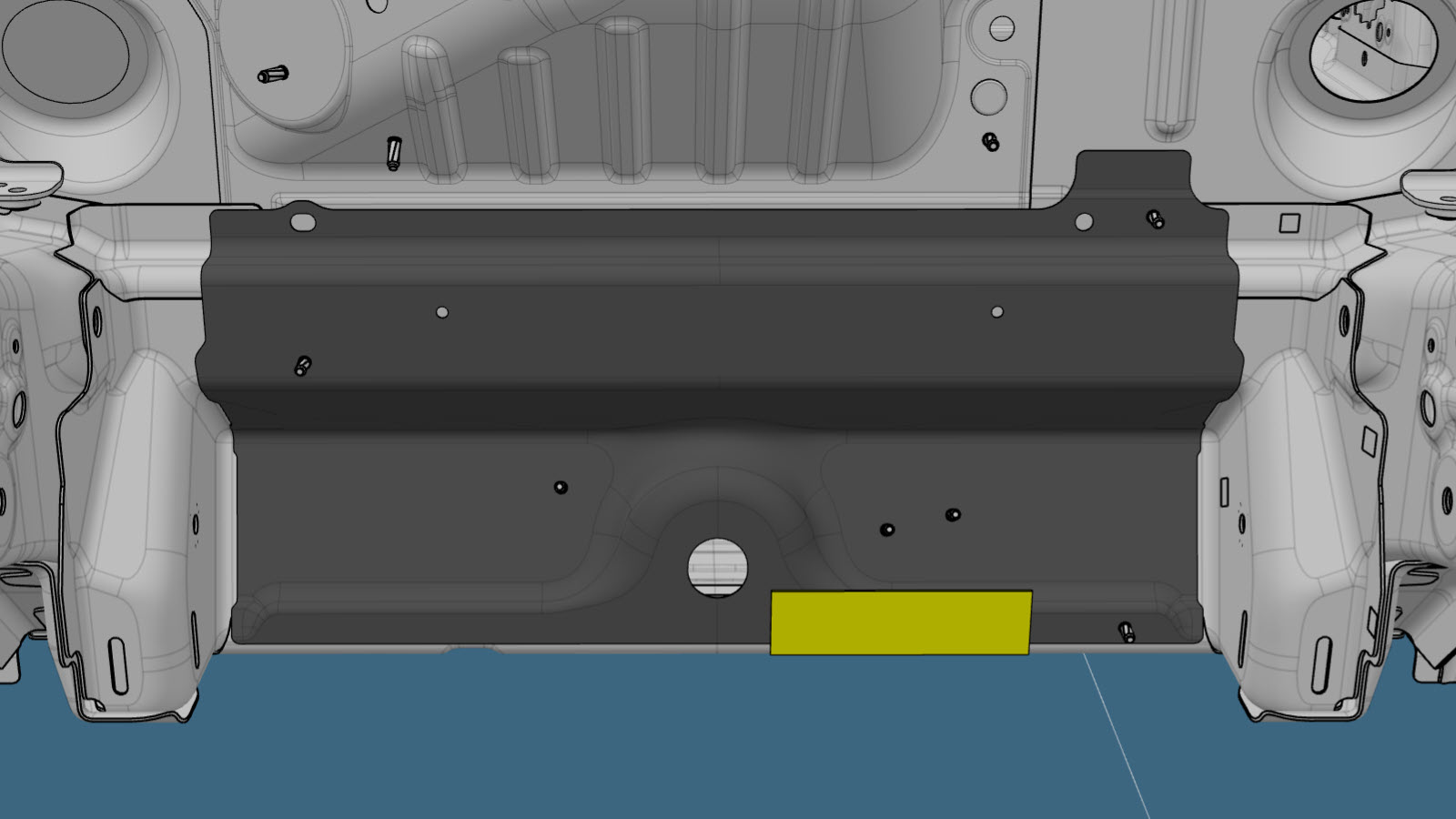

  19. Instale el parche de butilo como se indica.
  20. Efectúe las operaciones posteriores a la reparación necesarias.
  21. Instale Subframe Assembly -Front (Remove and Replace).
  22. Instale Module - Body Controller - Front (Gen 3) (Remove and Replace).
  23. Instale Shield - Body Controller - Front (Remove and Replace).
  24. Instale Brake Hydraulic Control Unit (Remove and Replace).
  25. Instale Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  26. Instale Insulator - Dash (Remove and Replace).
  27. Instale Beam - Cross Car (LHD) (Remove and Replace).
  28. Instale Harness - HVAC (Remove and Replace).
  29. Instale A/C Compressor and Supermanifold (Remove and Replace).
  30. Instale Carpet - Front - RH (Remove and Replace).
  31. Instale Carpet - Front - LH (Remove and Replace).
  32. Instale Harness - Main Front (Remove and Replace).
  33. Instale HV Battery (AWD) (Remove and Replace).
  34. Instale Fascia - Front (Remove and Install).
