Exterior del pilar B (superior)

Código de corrección: 10100138202 10100138302 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

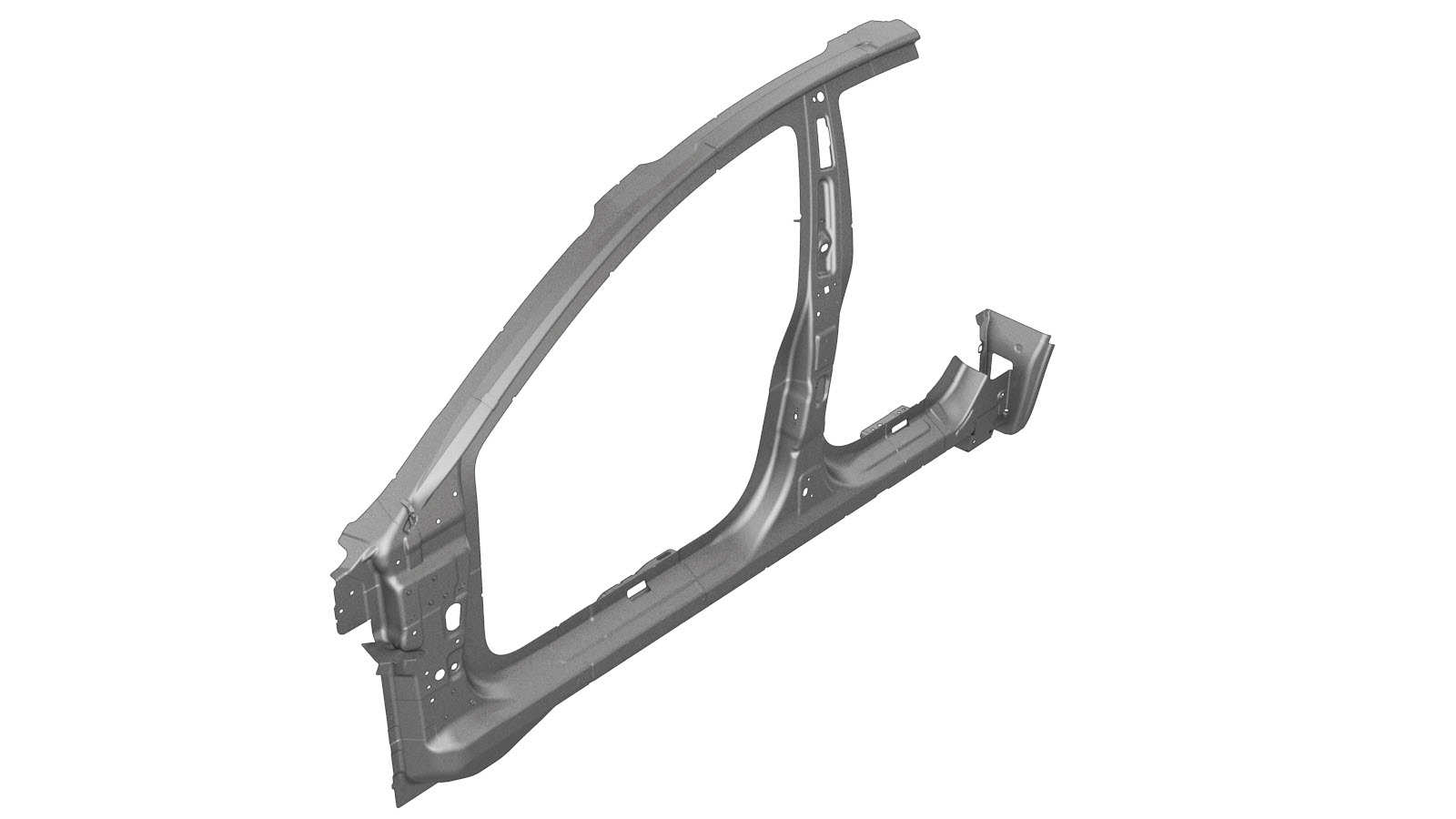

1 ASY - DOOR RING OUTER LH (conjunto del exterior del anillo de la puerta)
24 Remache abombado estructural, 6,5 mm
17 Remache avellanado, 4,8 mm, corto
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Airbag - Curtain - RH (RHD) (Remove and Replace).
  2. Retire Retractor - Seatbelt - Driver (Remove and Replace).
  3. Retire Carpet - Rear (Remove and Replace).
  4. Retire Carpet - Front - LH (Remove and Replace).
  5. Retire la porción necesaria de Exterior del lateral de la carrocería para dejar al descubierto el componente situado debajo que se va a sustituir.

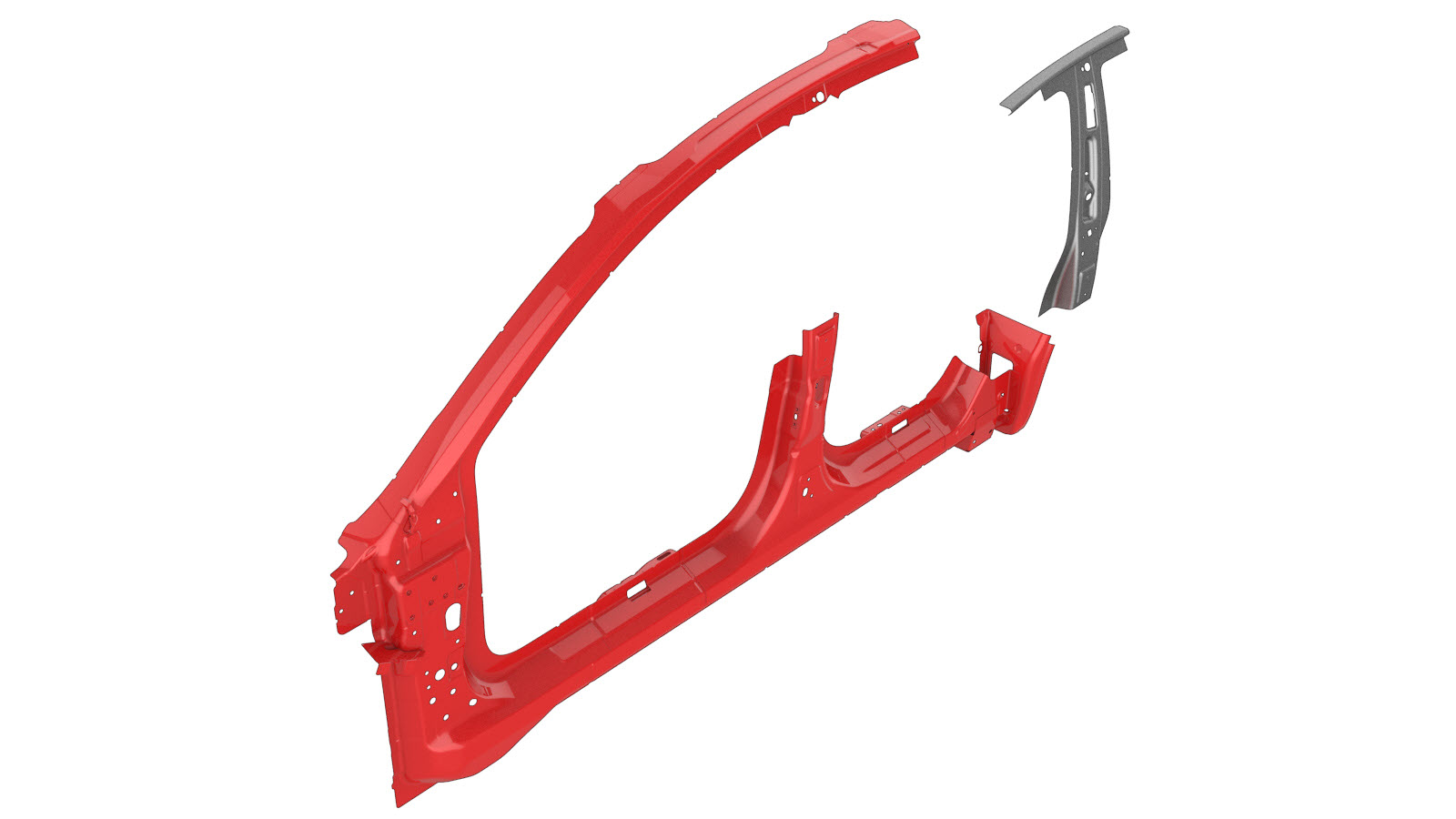

  6. Corte el conjunto del exterior del anillo de la puerta nuevo como se indica a continuación para fabricar el nuevo componente.

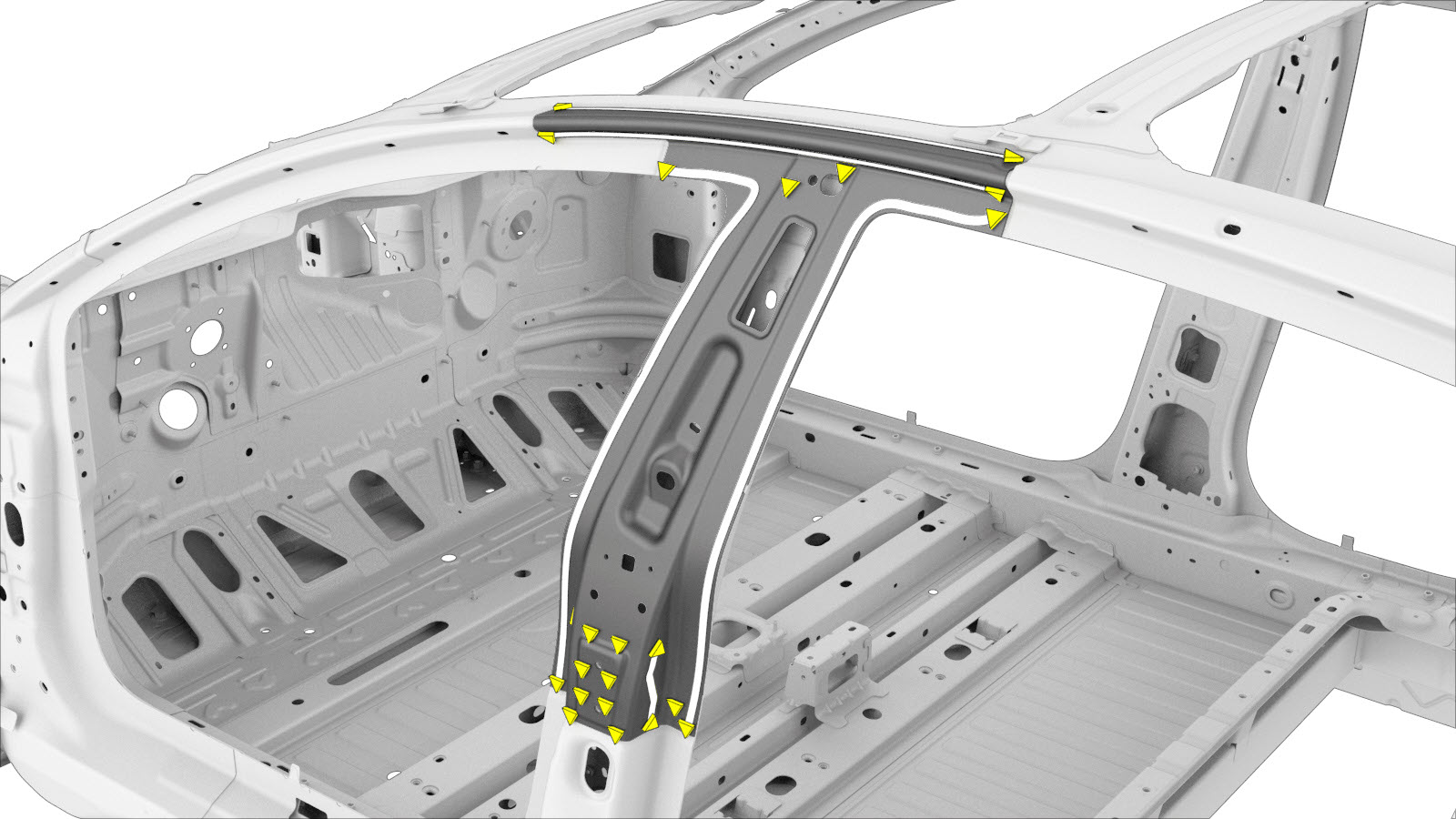

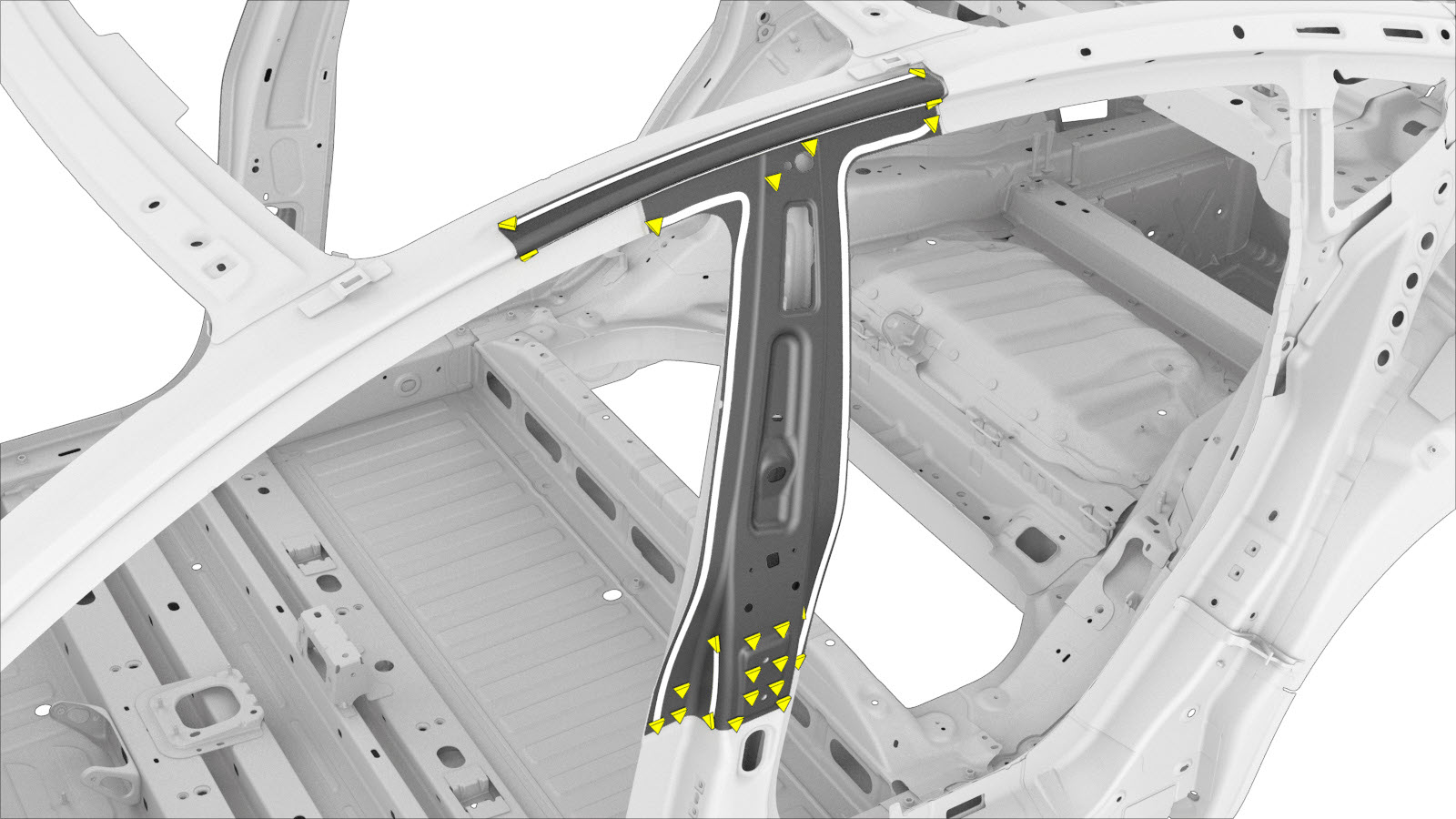

  7. Retire el componente original.

    o Soldaduras por puntos de fábrica

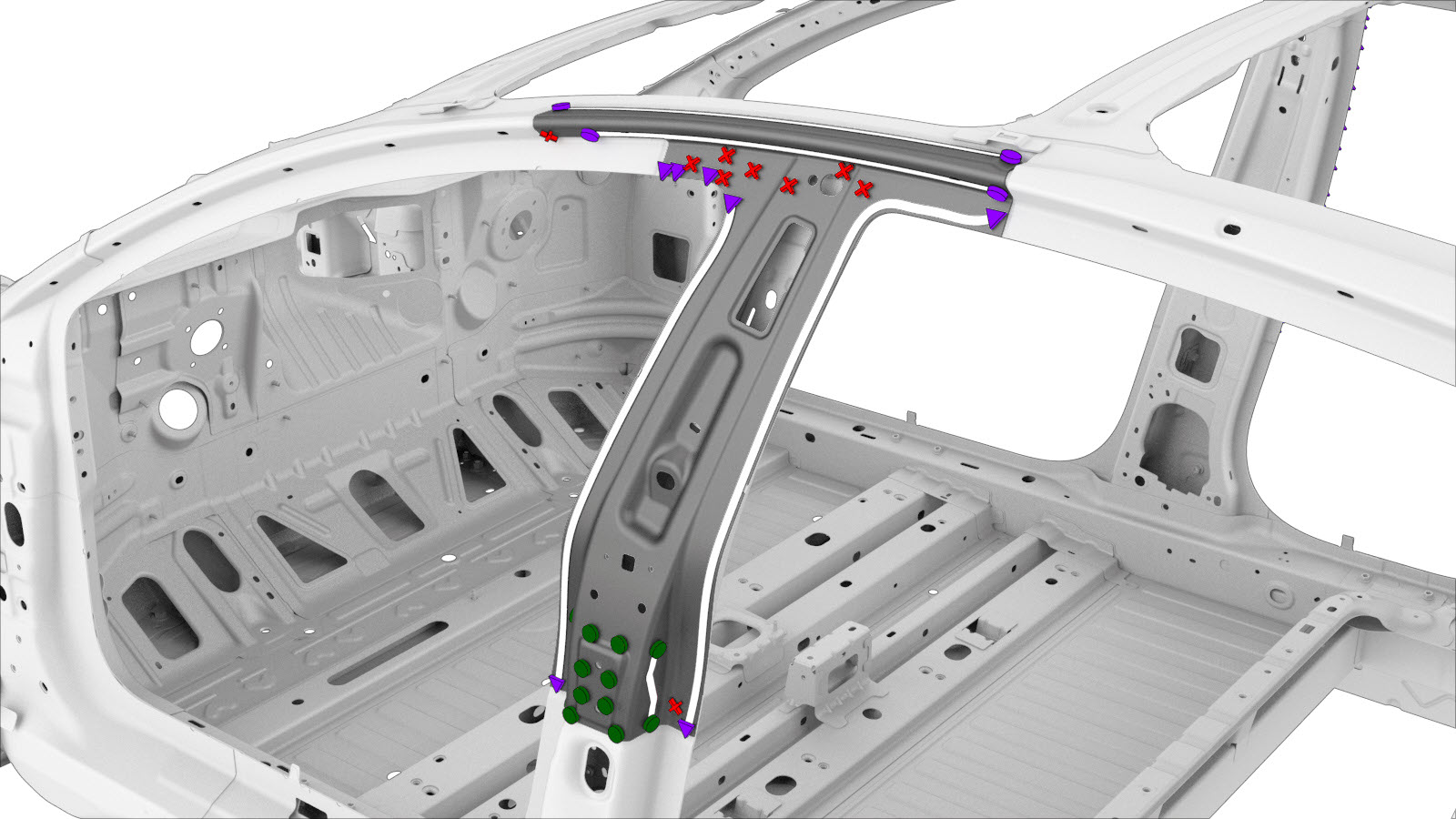

  8. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

    o Soldaduras por puntos de instalación

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

  9. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  10. Instale el componente o los componentes nuevos.
  11. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  12. Instale la parte de Exterior del lateral de la carrocería que se retiró para dejar al descubierto el componente que se iba a sustituir.
  13. Efectúe las operaciones posteriores a la reparación necesarias.
  14. Instale Carpet - Front - LH (Remove and Replace).
  15. Instale Carpet - Rear (Remove and Replace).
  16. Instale Retractor - Seatbelt - Driver (Remove and Replace).
  17. Instale Airbag - Curtain - RH (RHD) (Remove and Replace).
