Refuerzo interior del raíl del bastidor delantero

Código de corrección: 10101002102 10101001902 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

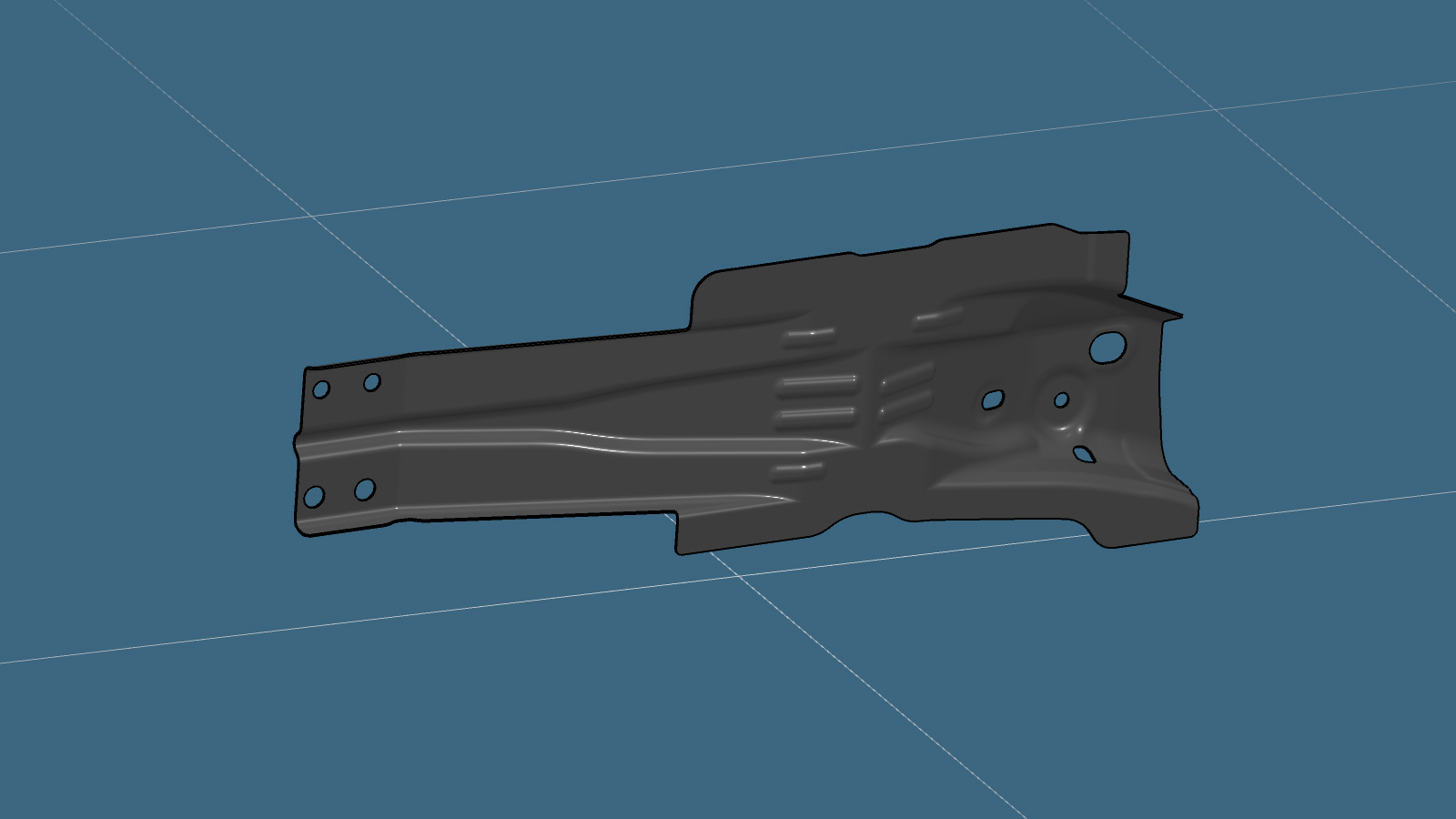

1 M3 ASY, FRONT RAIL INNER REINF (Refuerzo interior del raíl del bastidor delantero)
7 Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Subframe Assembly -Front (Remove and Replace).
  2. Retire Panel - Aero Shield - Rear (Remove and Replace).
  3. Retire Crush Can - Upper - Front - LH (Remove and Replace).
  4. Retire Ankle Catcher (Remove and Replace).
  5. Retire Carrier - Bumper - Front (Remove and Replace).
  6. Retire A/C Compressor and Supermanifold (Remove and Replace).
  7. Retire Fender Assembly - Front - LH (Remove and Install).
  8. Retire Assembly - Brake Lines - Master Cylinder to HCU (LHD) (Remove and Replace).
  9. Retire Jounce Hose - Front Brake - LH (Remove and Replace).
  10. Retire Brake Hydraulic Control Unit (Remove and Replace).
  11. Retire Carpet - Front - LH (Remove and Replace).
  12. Retire Exterior del raíl del bastidor delantero.
  13. Retire el componente original.

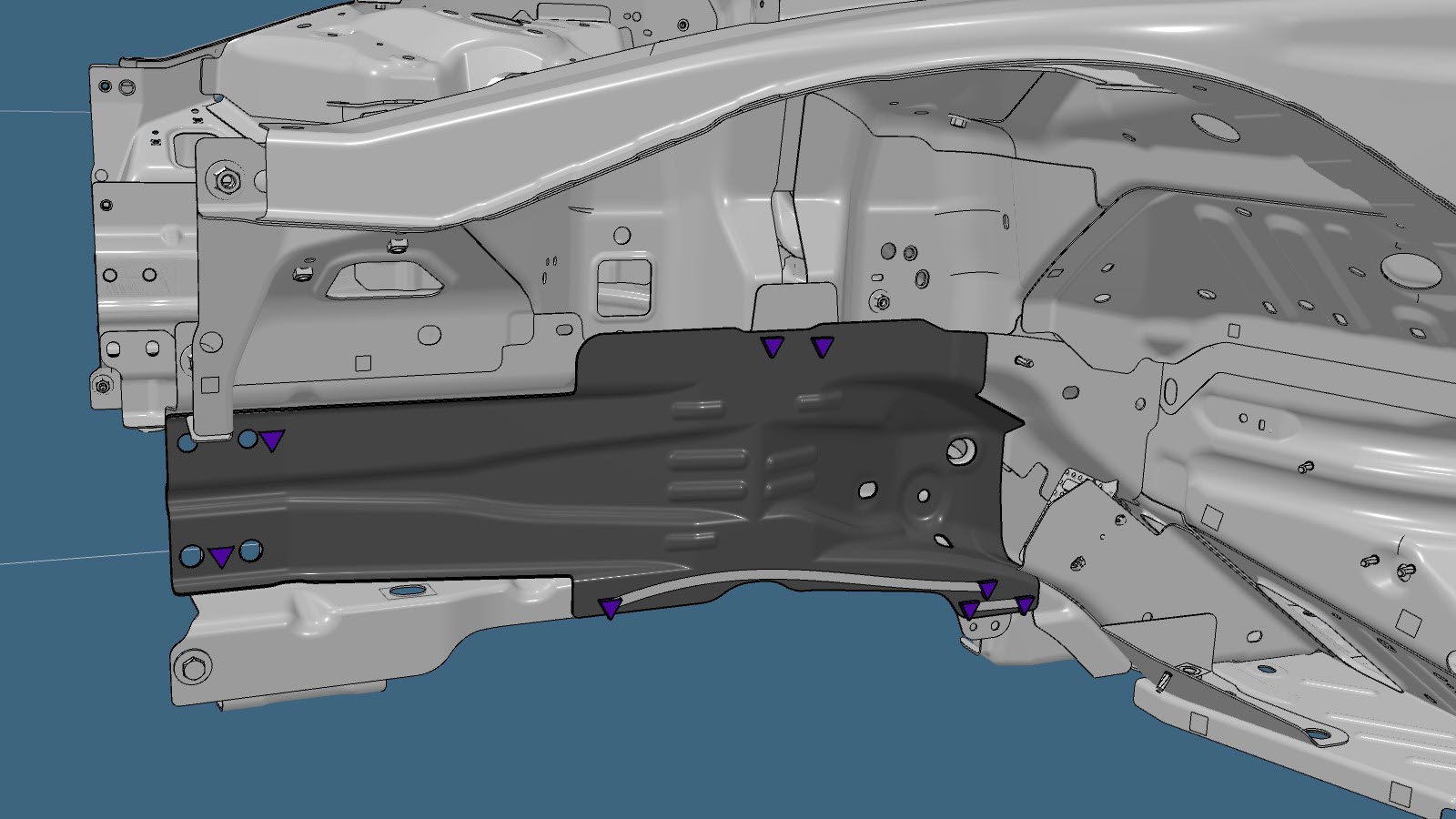

    o Soldaduras por puntos de fábrica

  14. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que los 4 orificios del nuevo refuerzo interior del raíl del bastidor delantero coincidan con los 4 orificios del interior del raíl del bastidor delantero existente.

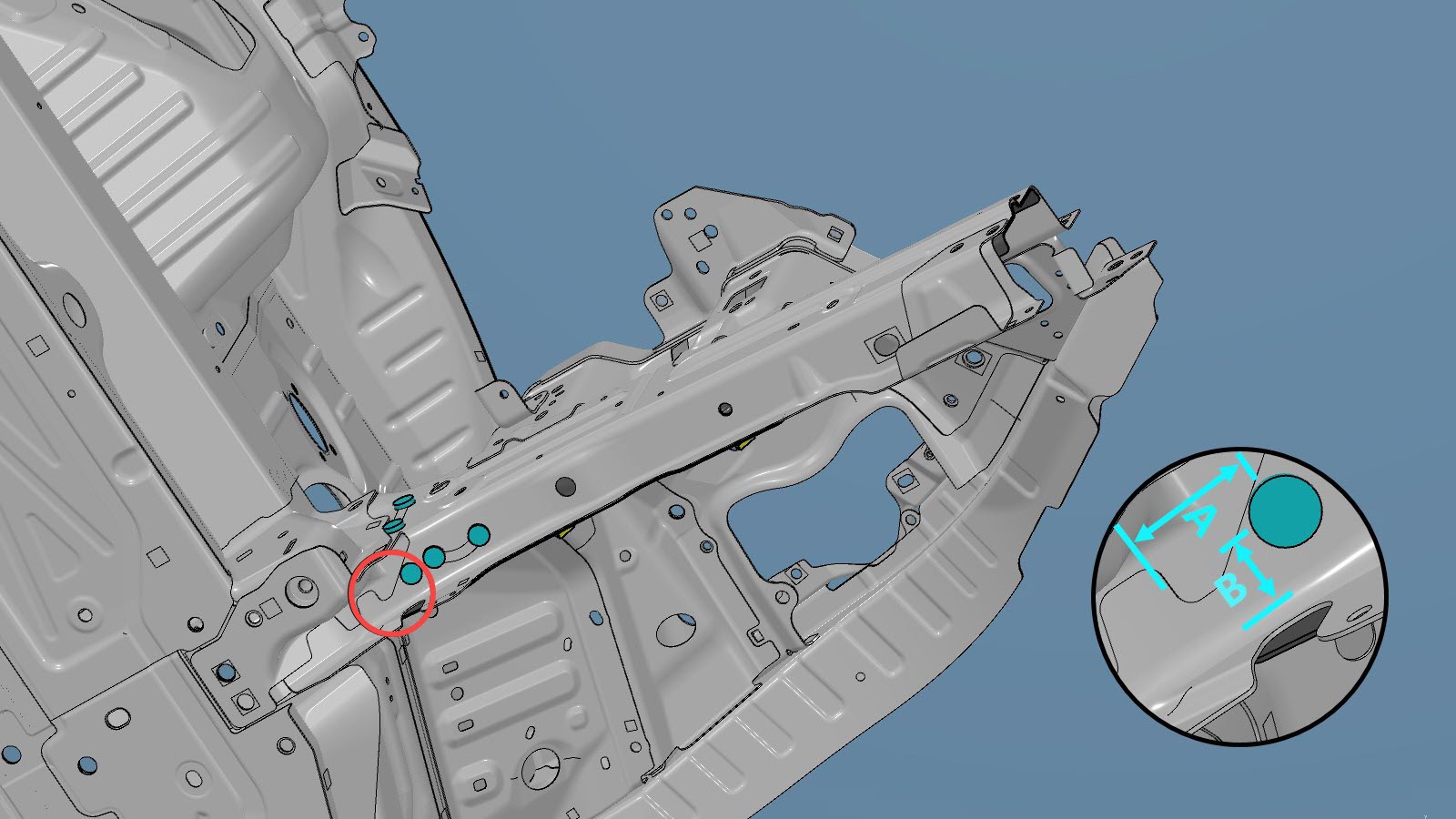

    Remache estructural de alta resistencia, 6,5 mm
    • A = 38 mm.
    • B = 25 mm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale los remaches marcados con un círculo en rojo desde el lado interior del raíl del bastidor delantero (no desde el lado del refuerzo interior del raíl del bastidor delantero).

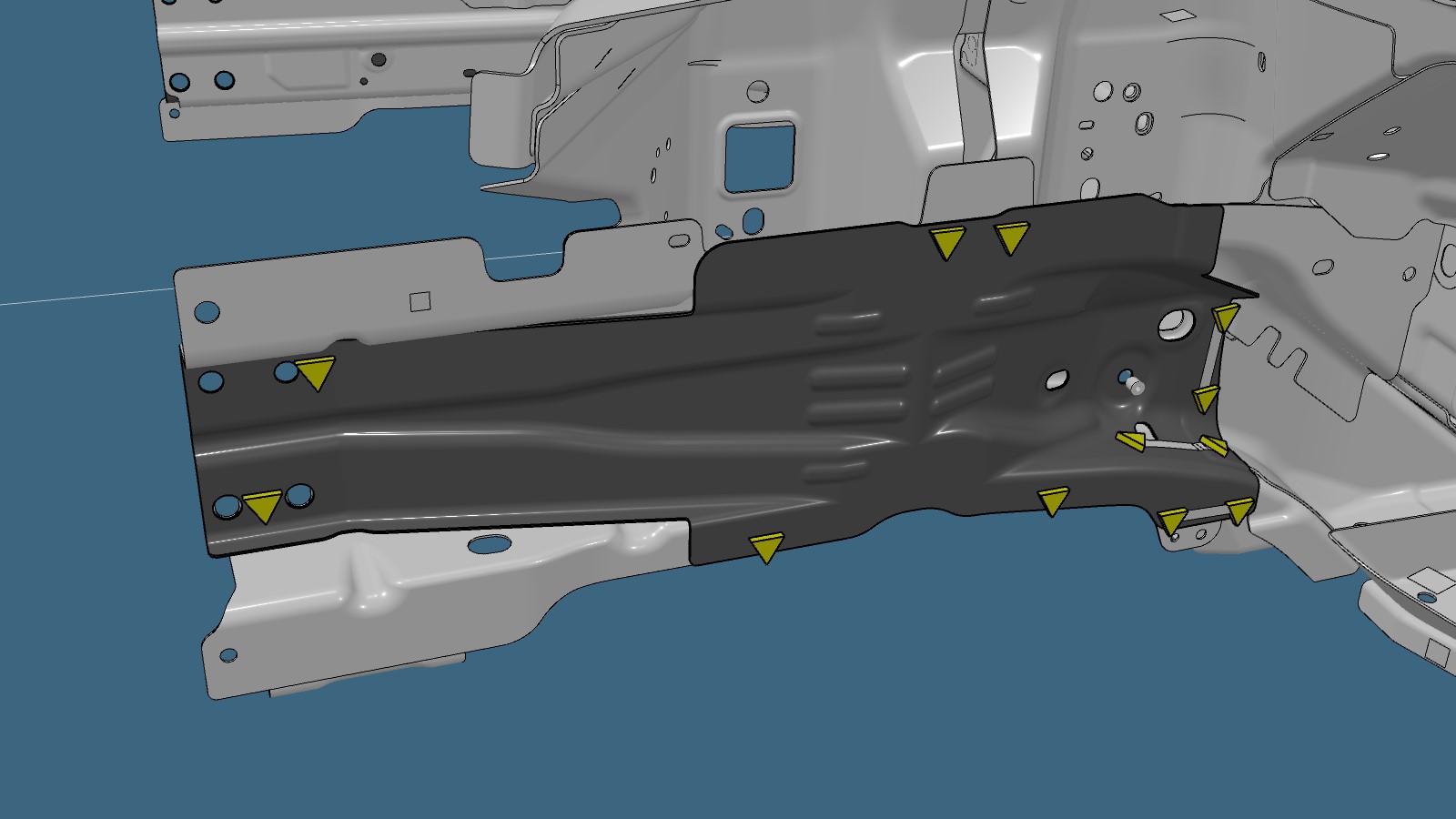

    o Soldaduras por puntos de instalación

  15. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  16. Instale el componente o los componentes nuevos.
  17. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  18. Instale el nuevo Exterior del raíl del bastidor delantero.
  19. Efectúe las operaciones posteriores a la reparación necesarias.
  20. Instale Carpet - Front - LH (Remove and Replace).
  21. Instale Brake Hydraulic Control Unit (Remove and Replace).
  22. Instale Jounce Hose - Front Brake - LH (Remove and Replace).
  23. Instale Assembly - Brake Lines - Master Cylinder to HCU (LHD) (Remove and Replace).
  24. Instale Fender Assembly - Front - LH (Remove and Install).
  25. Instale A/C Compressor and Supermanifold (Remove and Replace).
  26. Instale Carrier - Bumper - Front (Remove and Replace).
  27. Instale Ankle Catcher (Remove and Replace).
  28. Instale Crush Can - Upper - Front - LH (Remove and Replace).
  29. Instale Panel - Aero Shield - Rear (Remove and Replace).
  30. Instale Subframe Assembly -Front (Remove and Replace).
