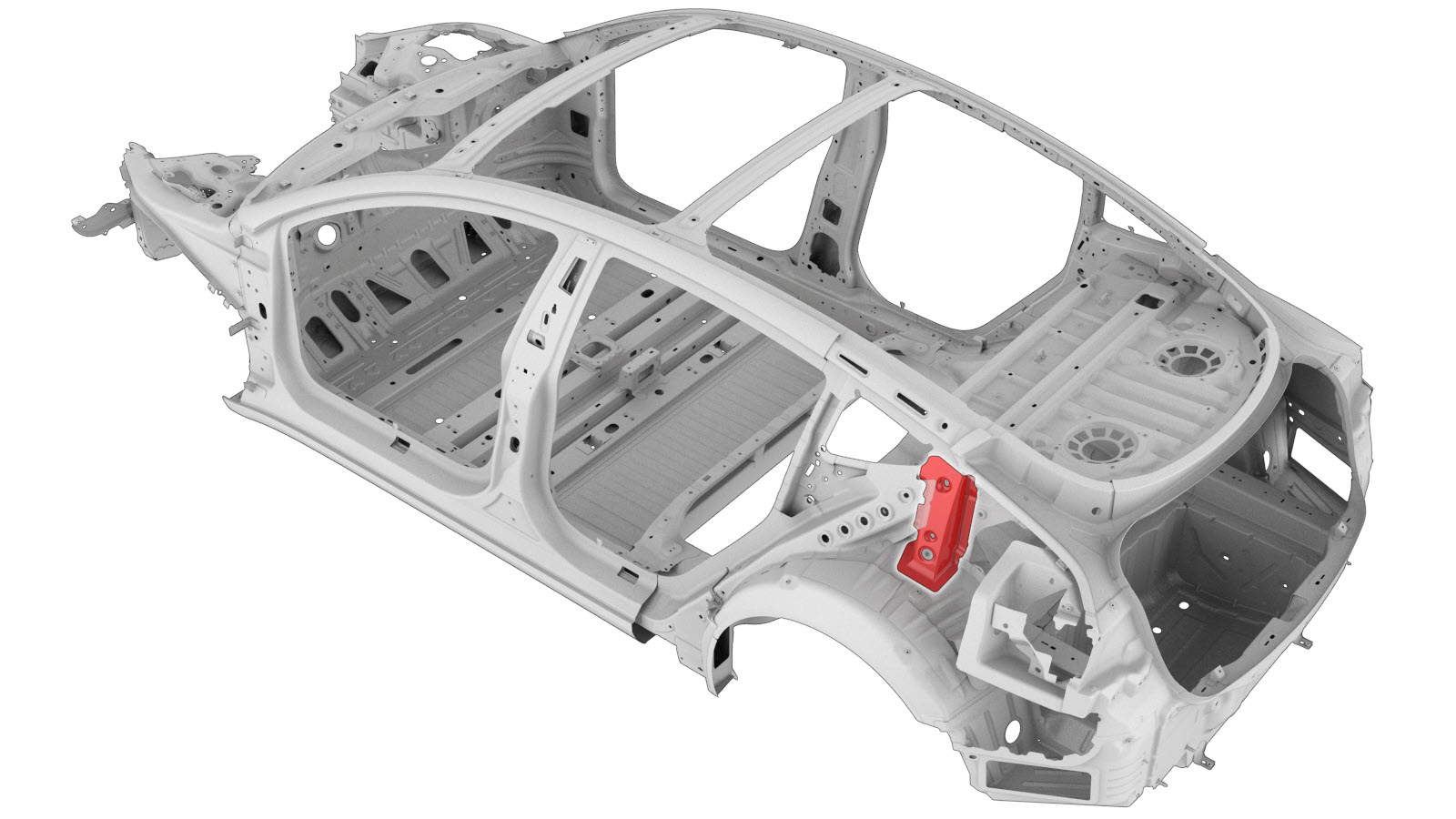

Interior de la aleta trasera (conjunto)

Lista de piezas

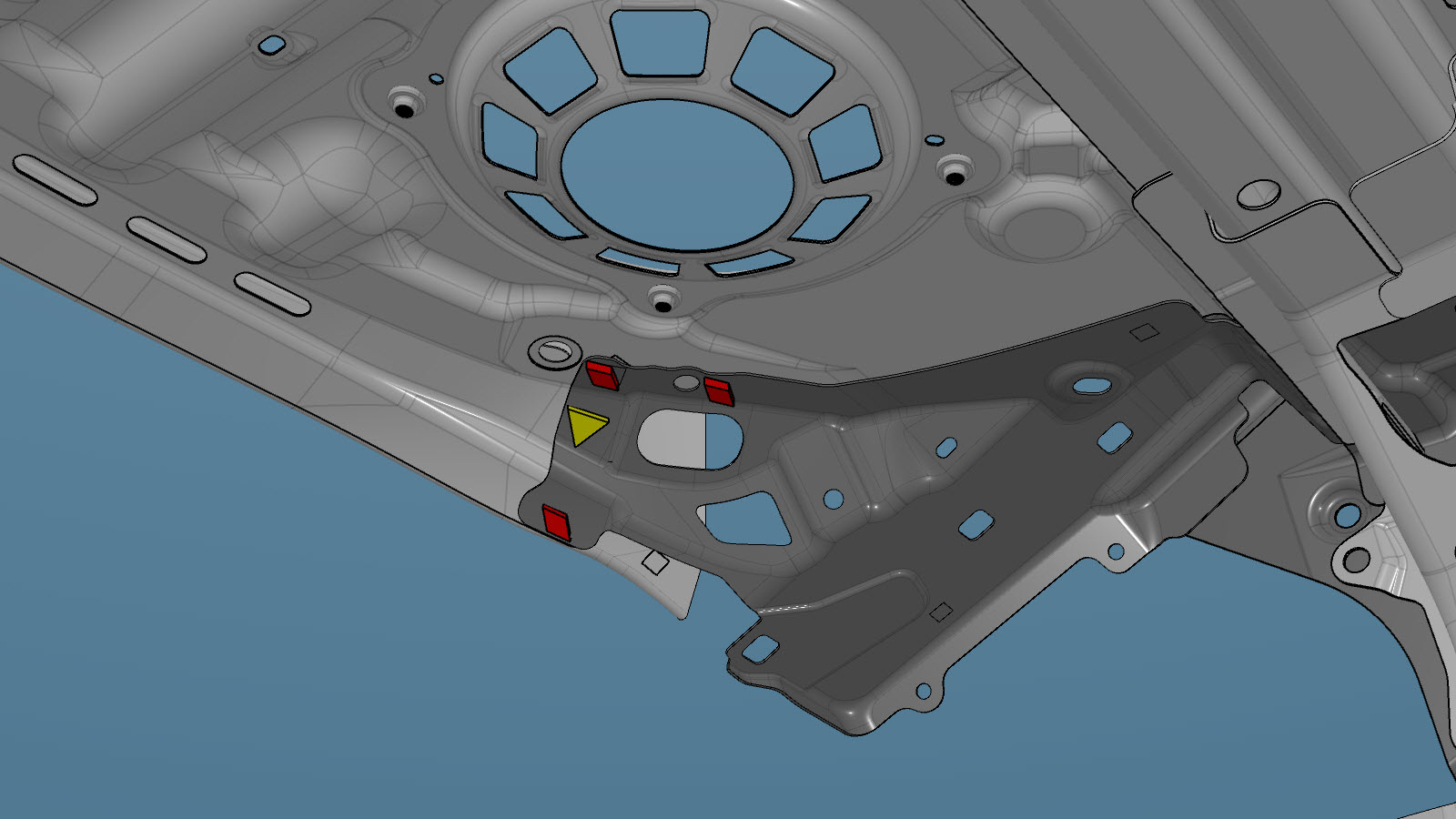

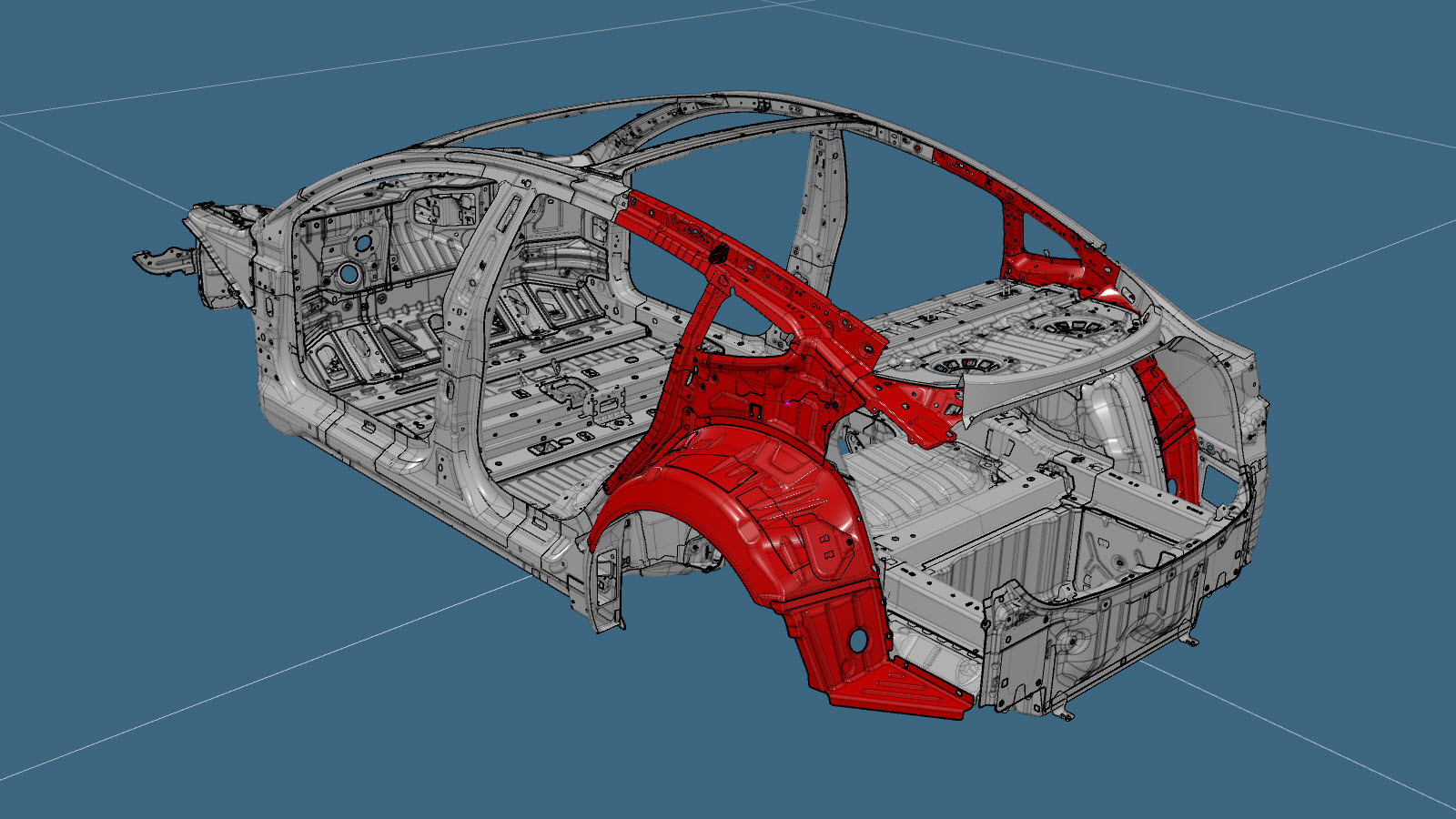

Cantidad Descripción Imagen / Notas

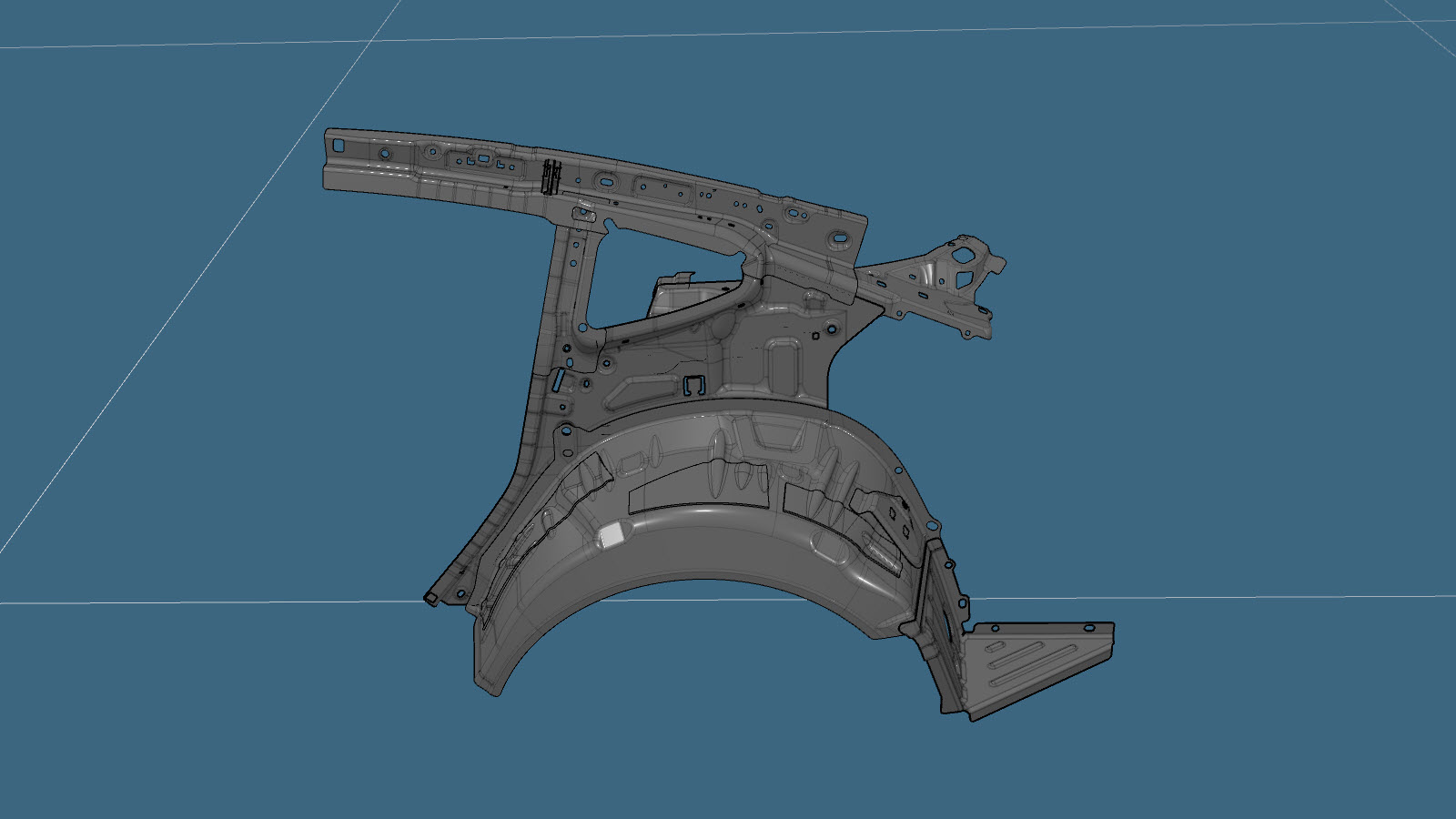

1 ASSEMBLY, REAR QUARTER INNER (Conjunto del interior de la aleta trasera)
13 Remache, 4,8 mm
15 Remache abombado estructural, 6,5 mm
8 Remache avellanado, 4,8 mm, largo
1 Remache estructural de alta resistencia, 6,5 mm
3 Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

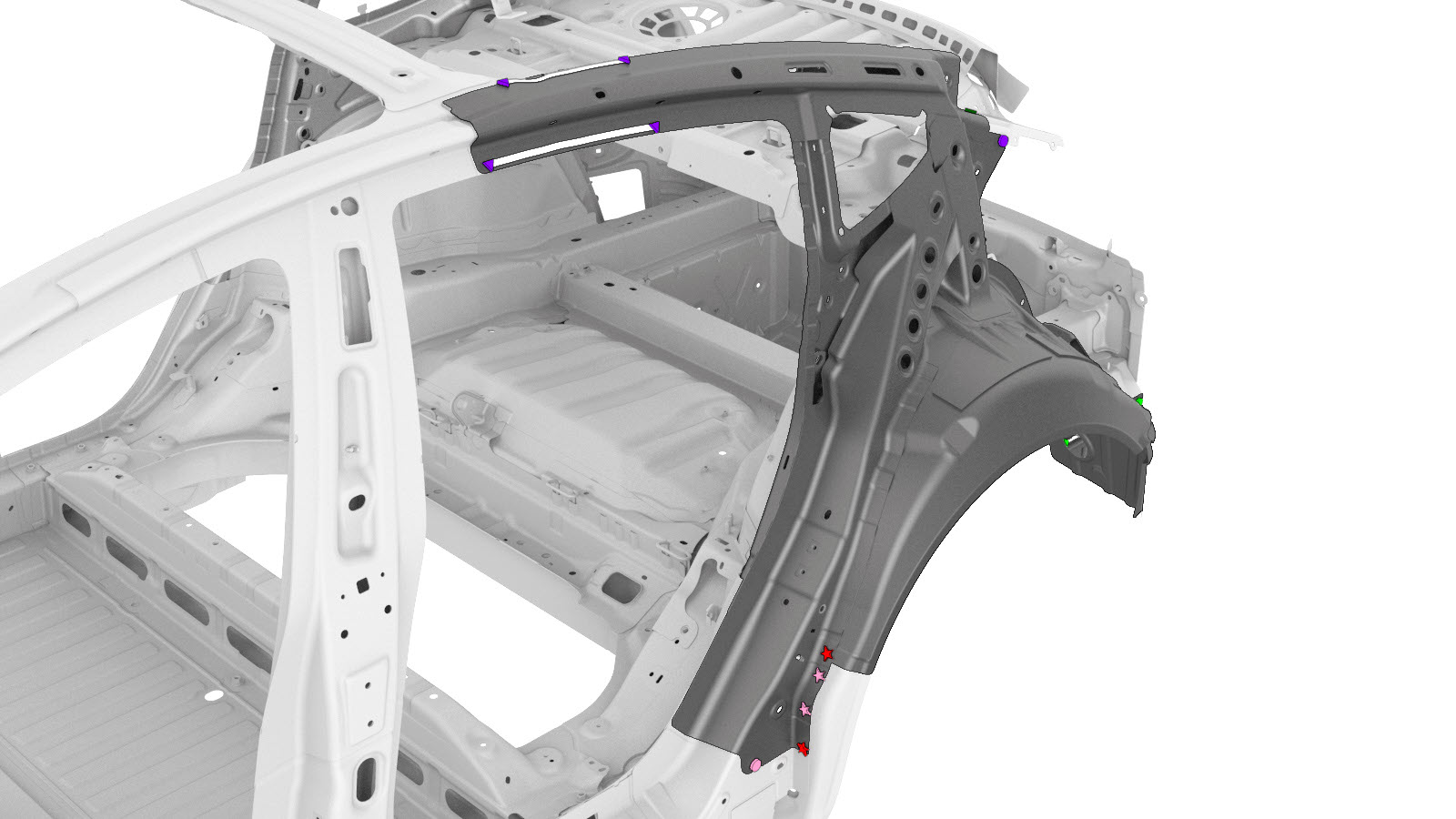

  1. Retire Refuerzo del pilar C.
  2. Retire Refuerzo del paso de rueda trasero.
  3. Retire Extensión del raíl del techo.

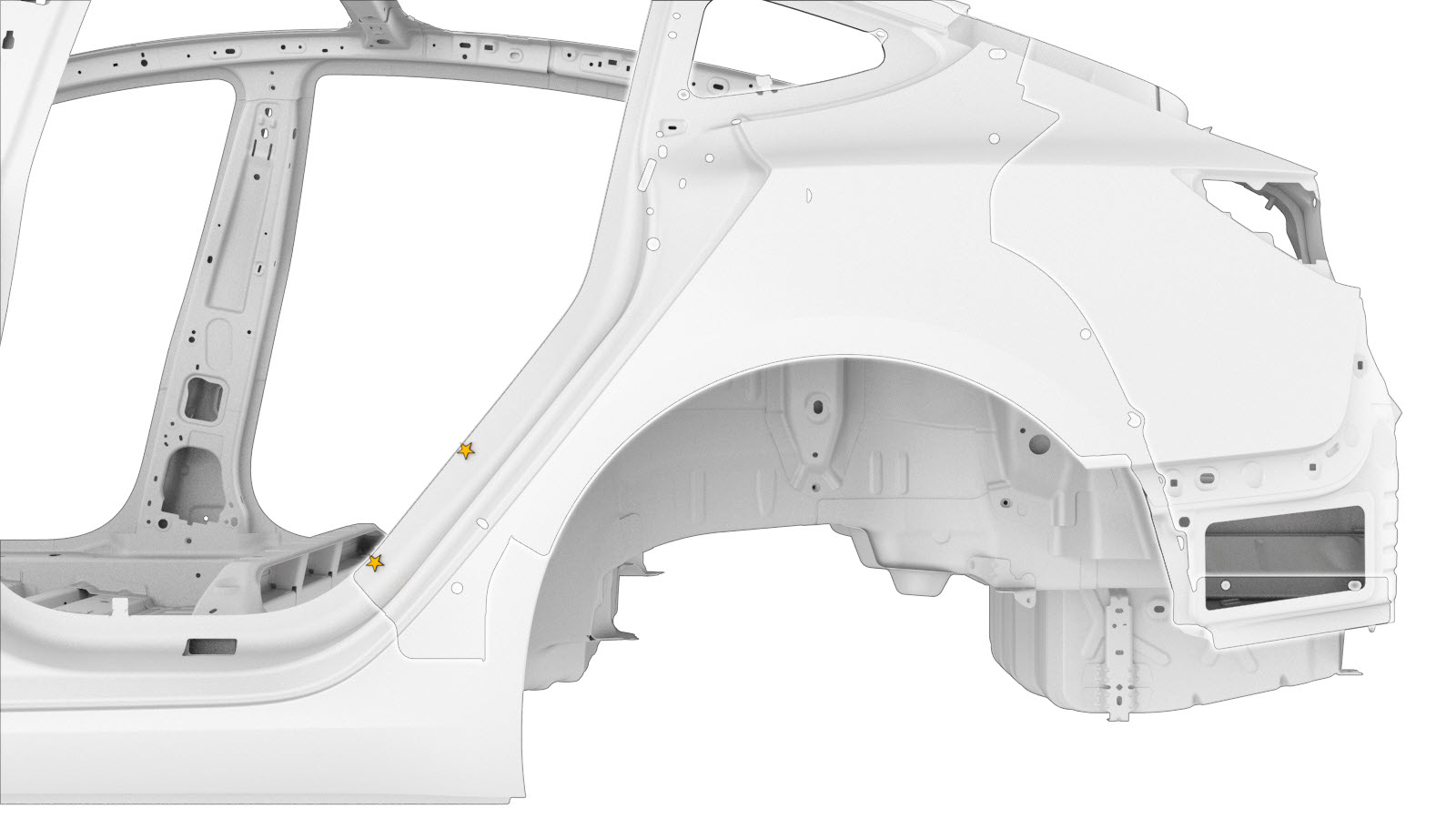

  4. Retire el componente original.
    o Soldaduras por puntos de fábrica

    o SPR de fábrica

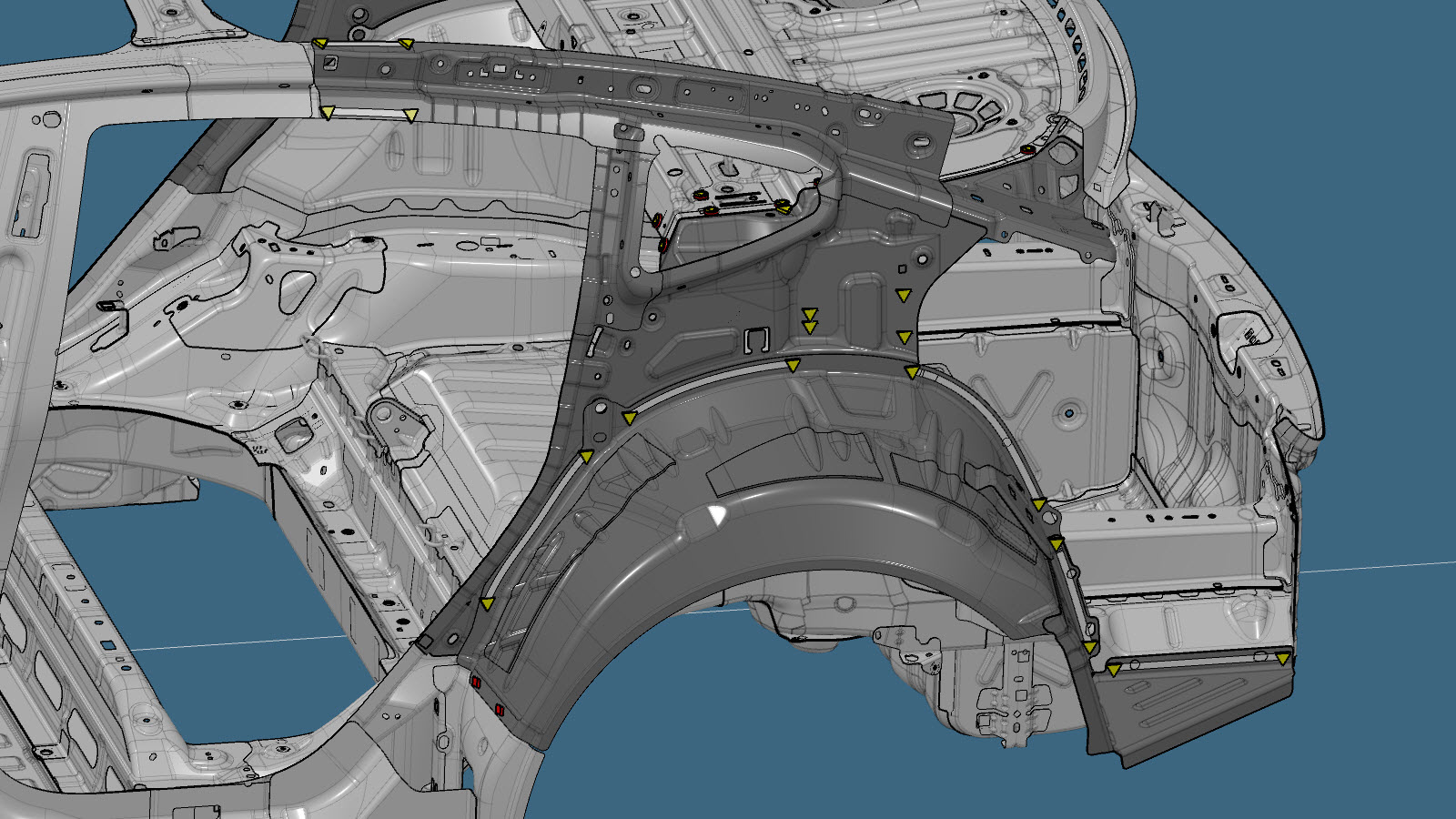

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

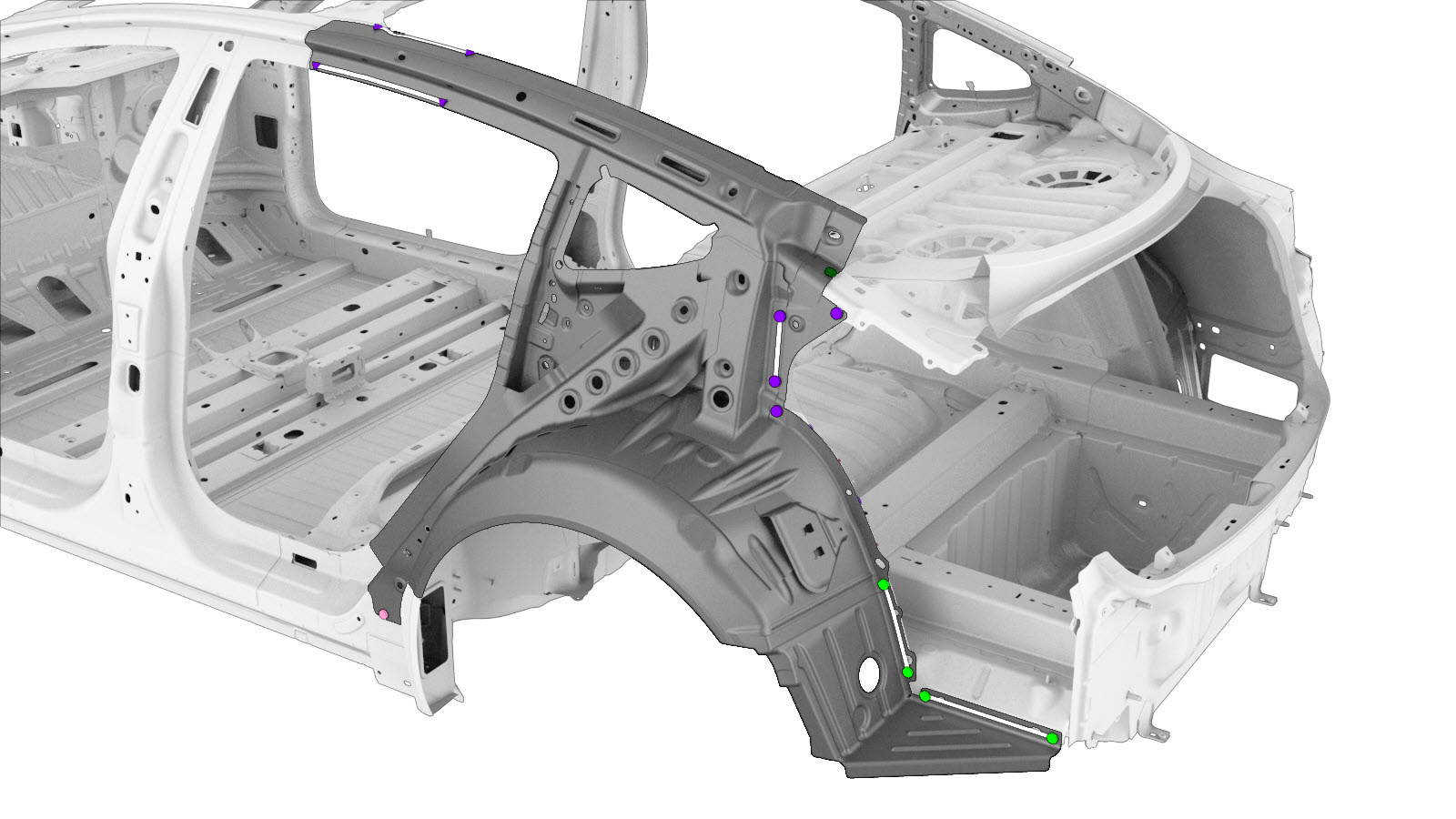

  5. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

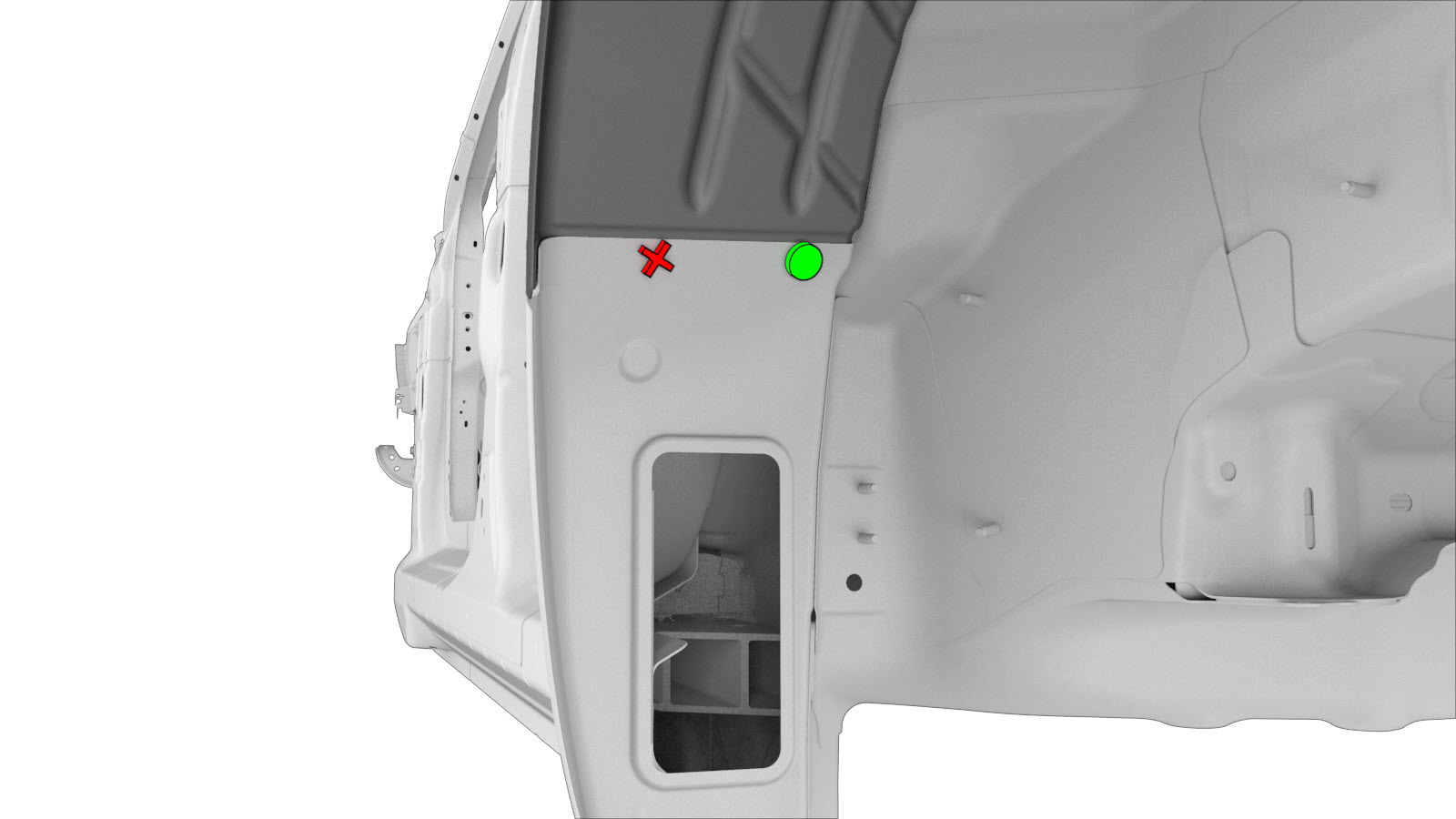

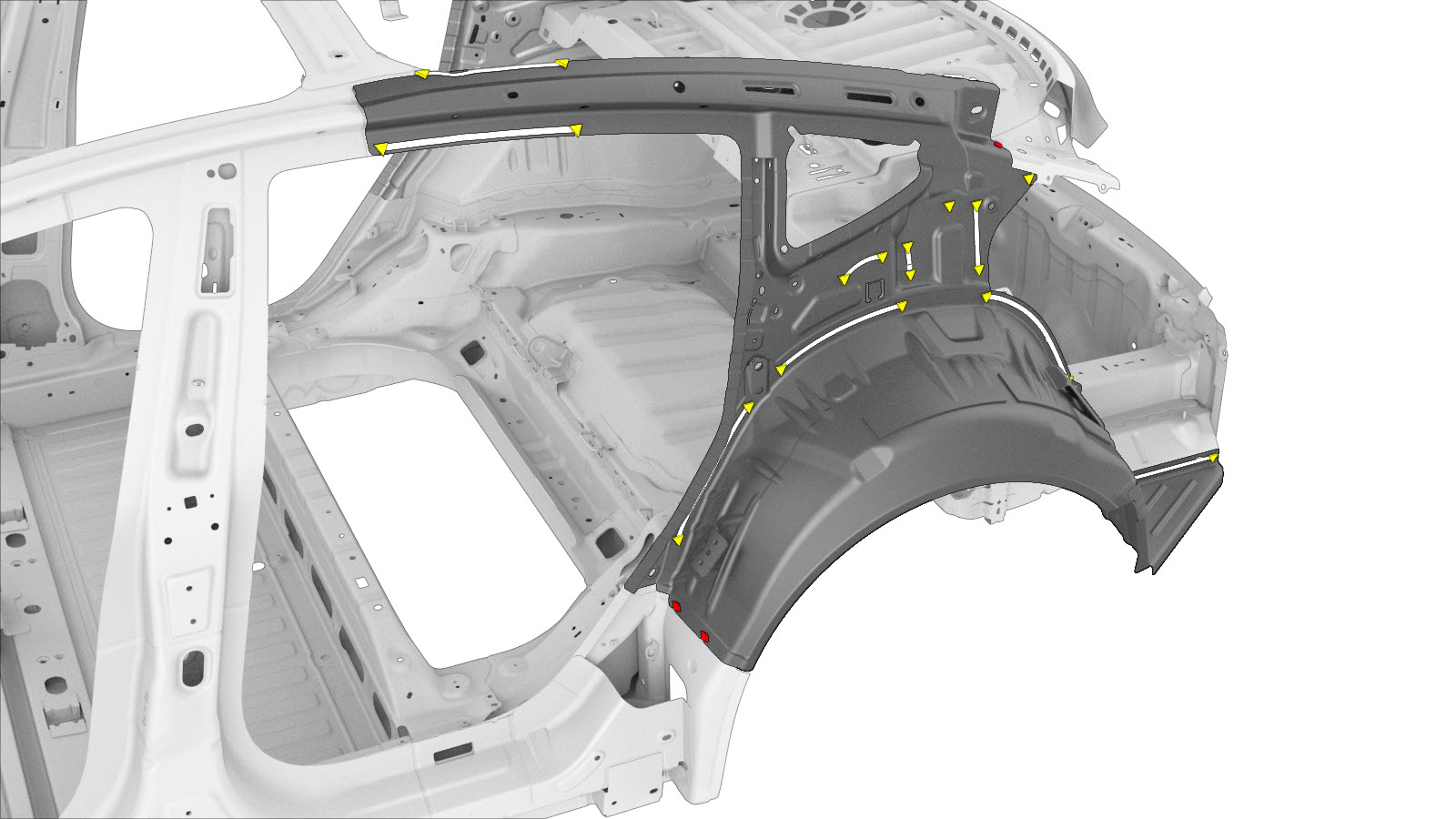

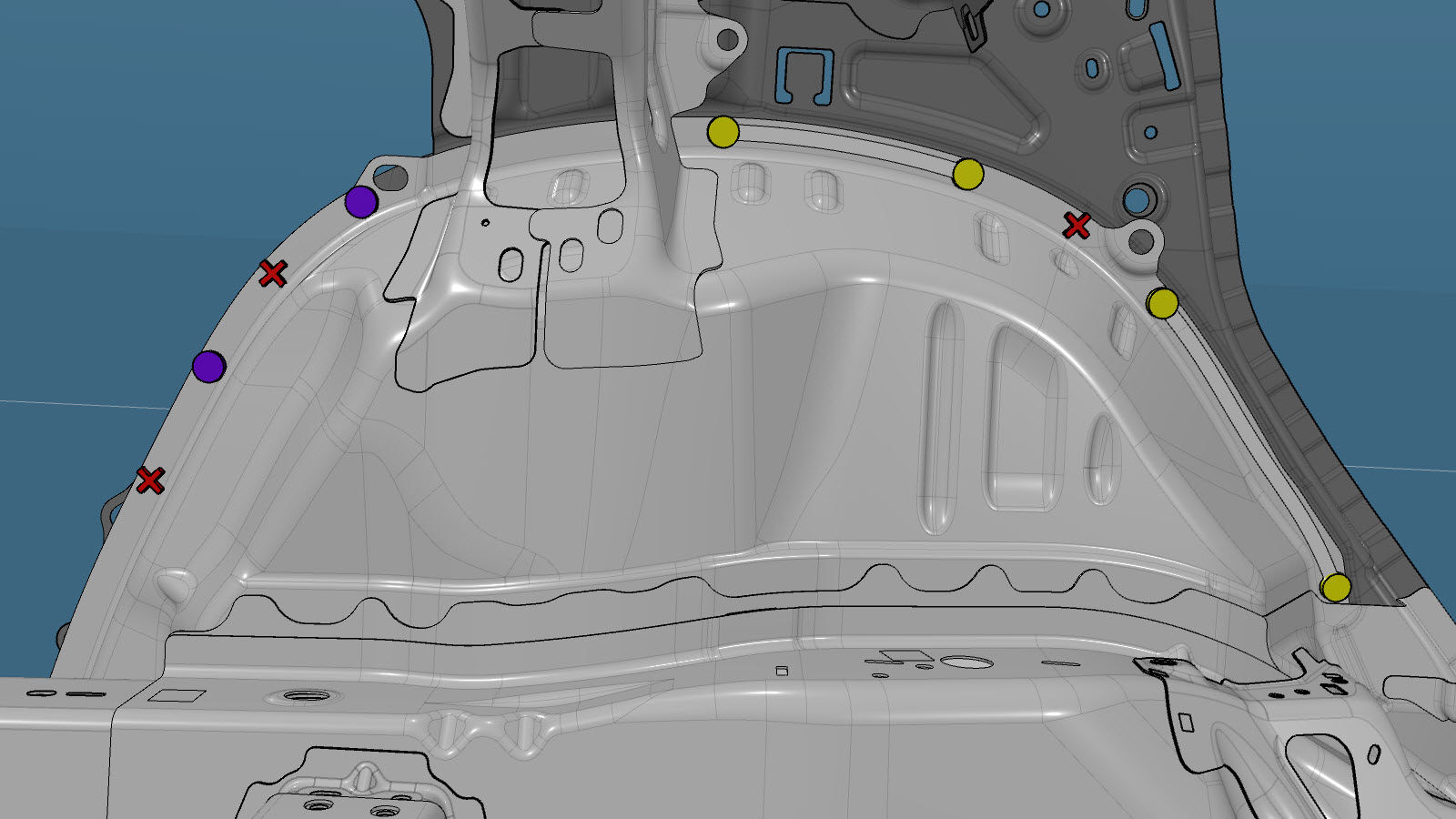

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

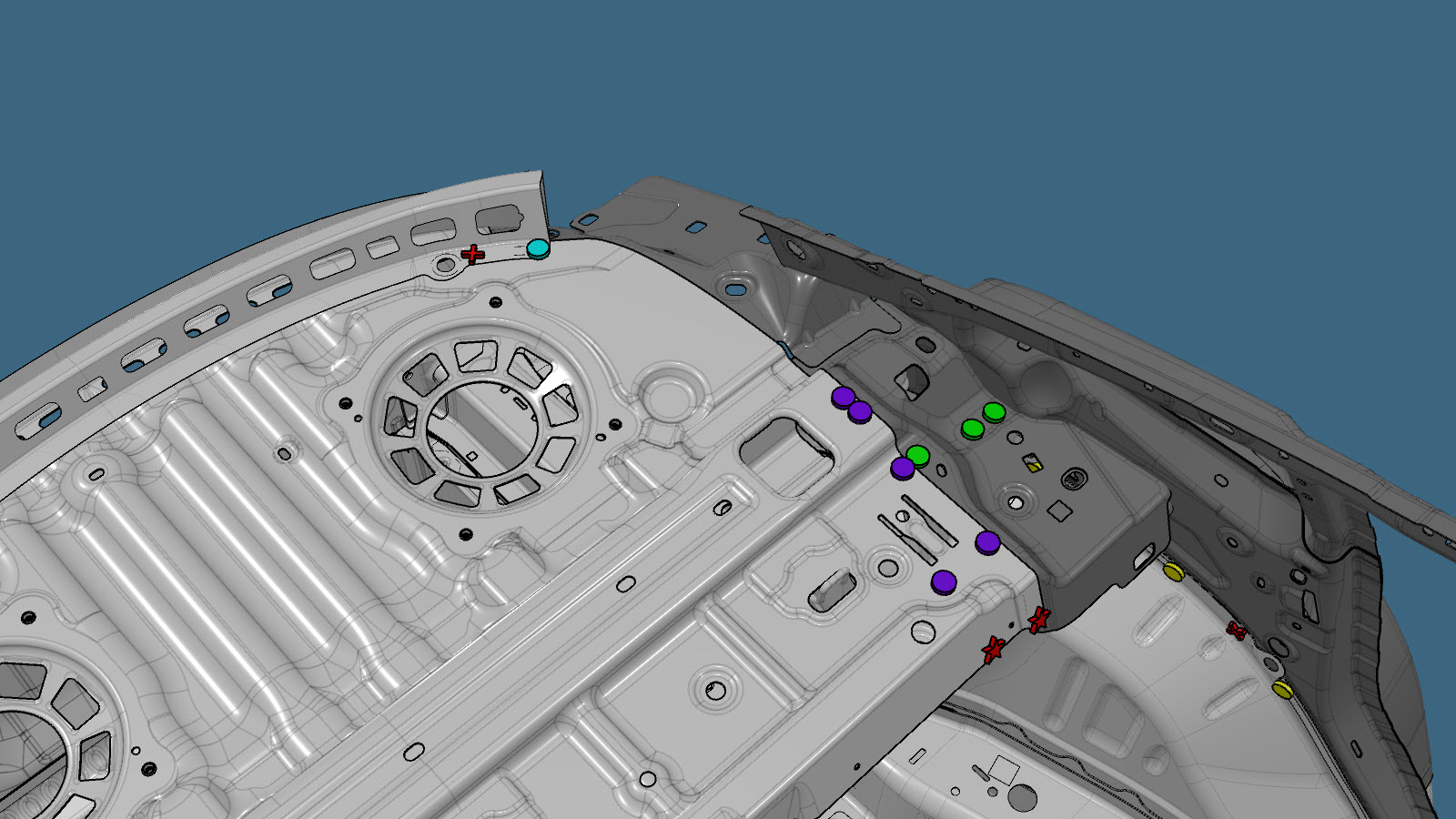

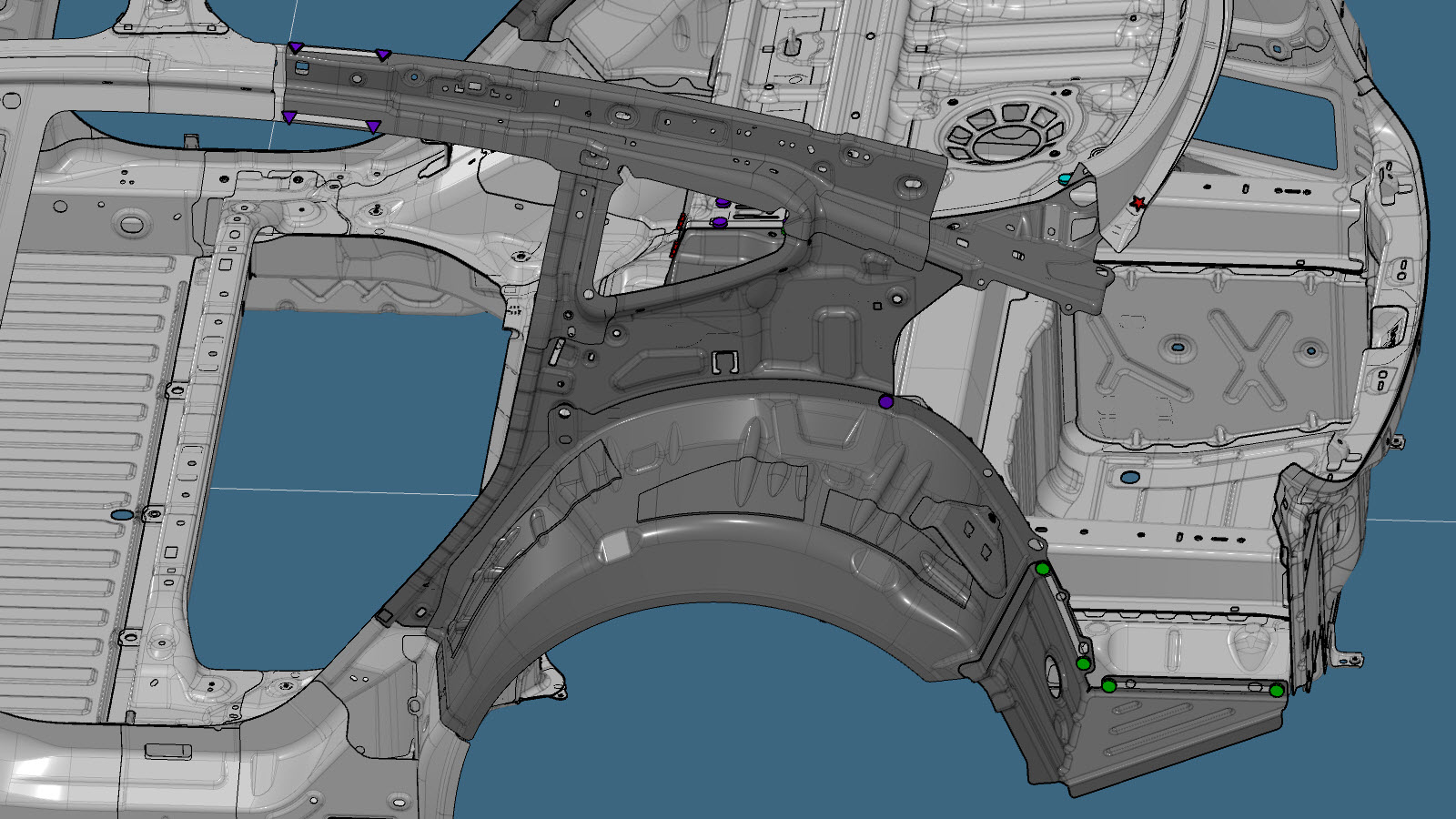

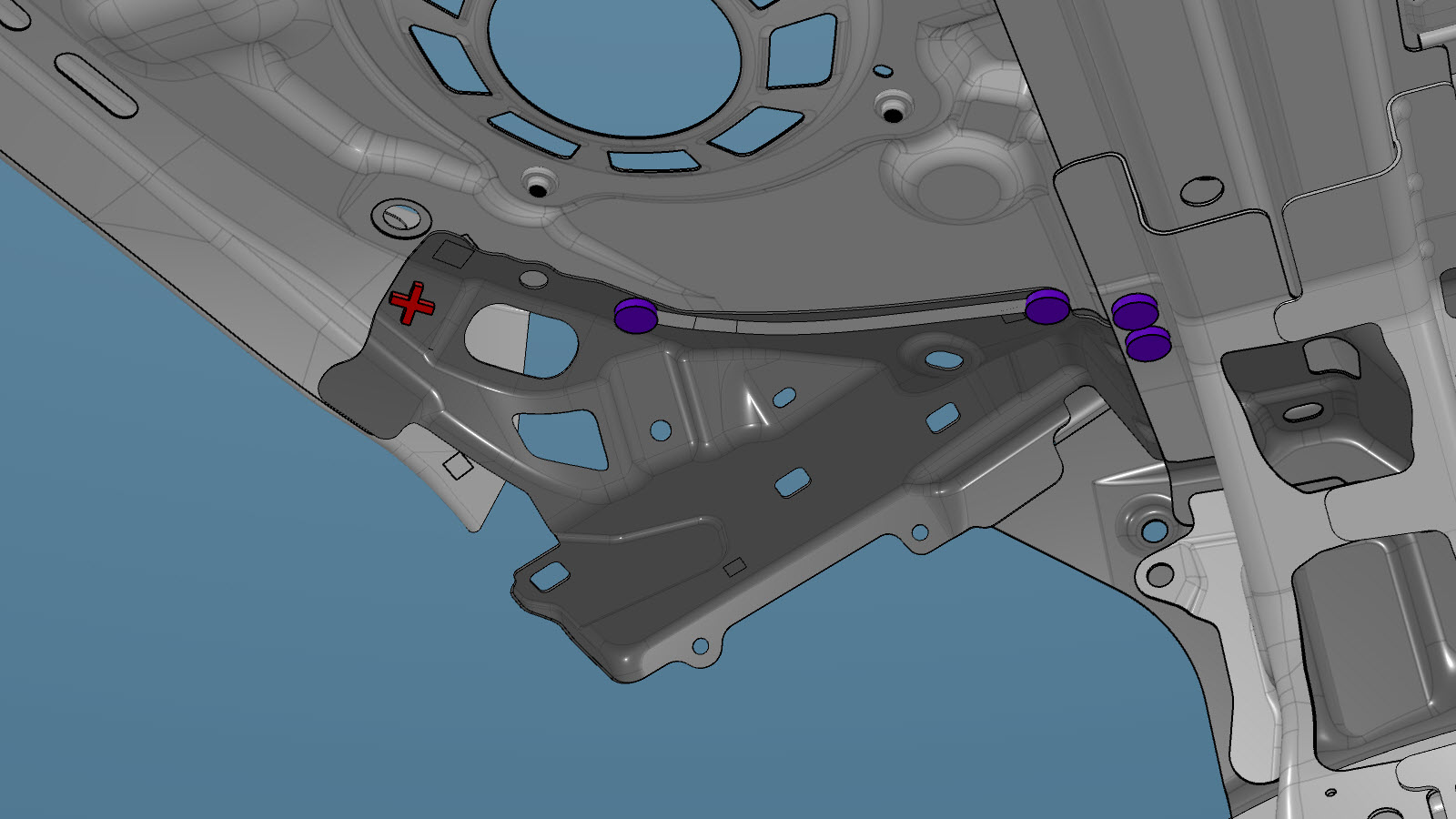

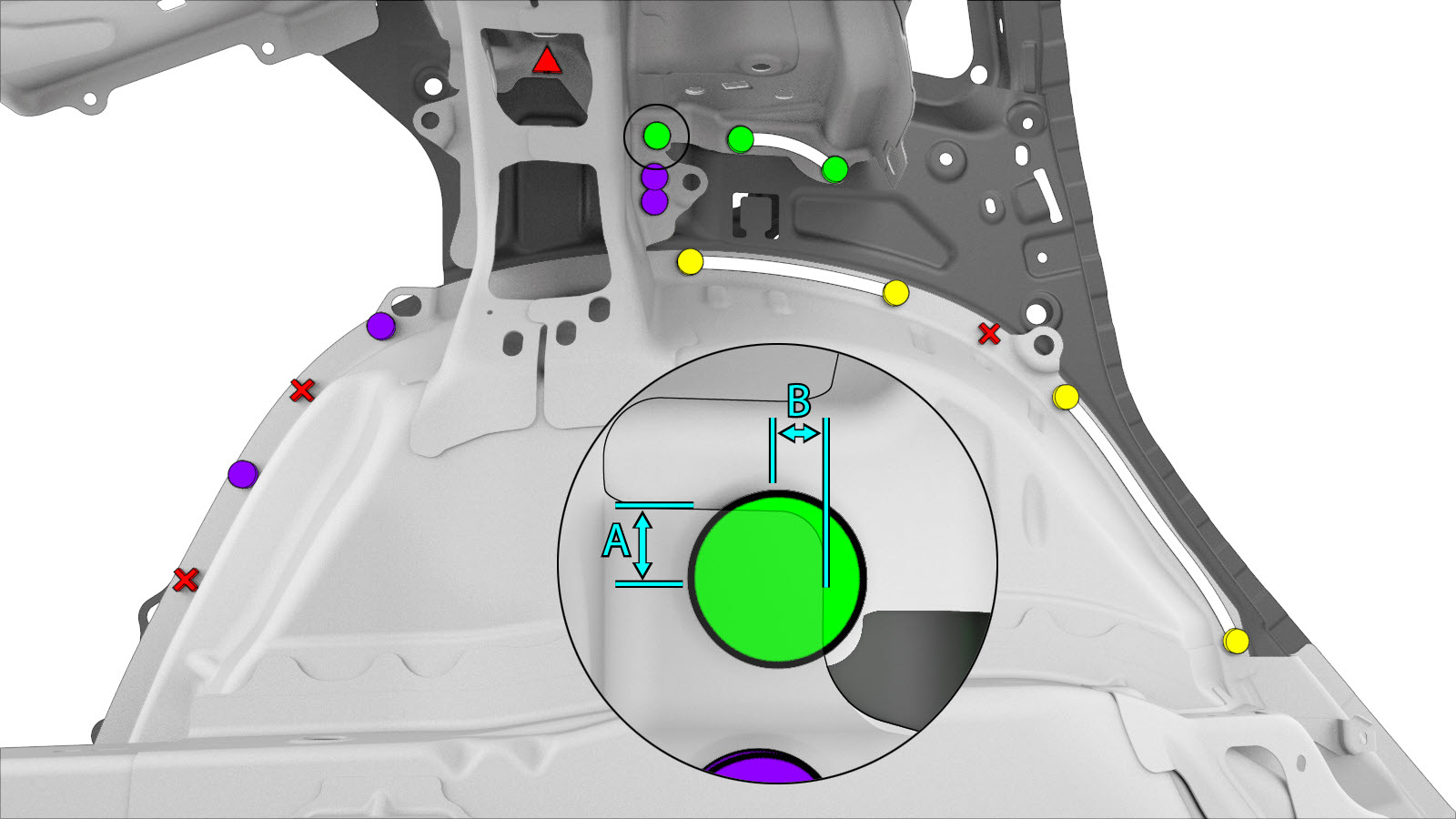

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Remaches, 4,8 mm

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches Flow Form, S18

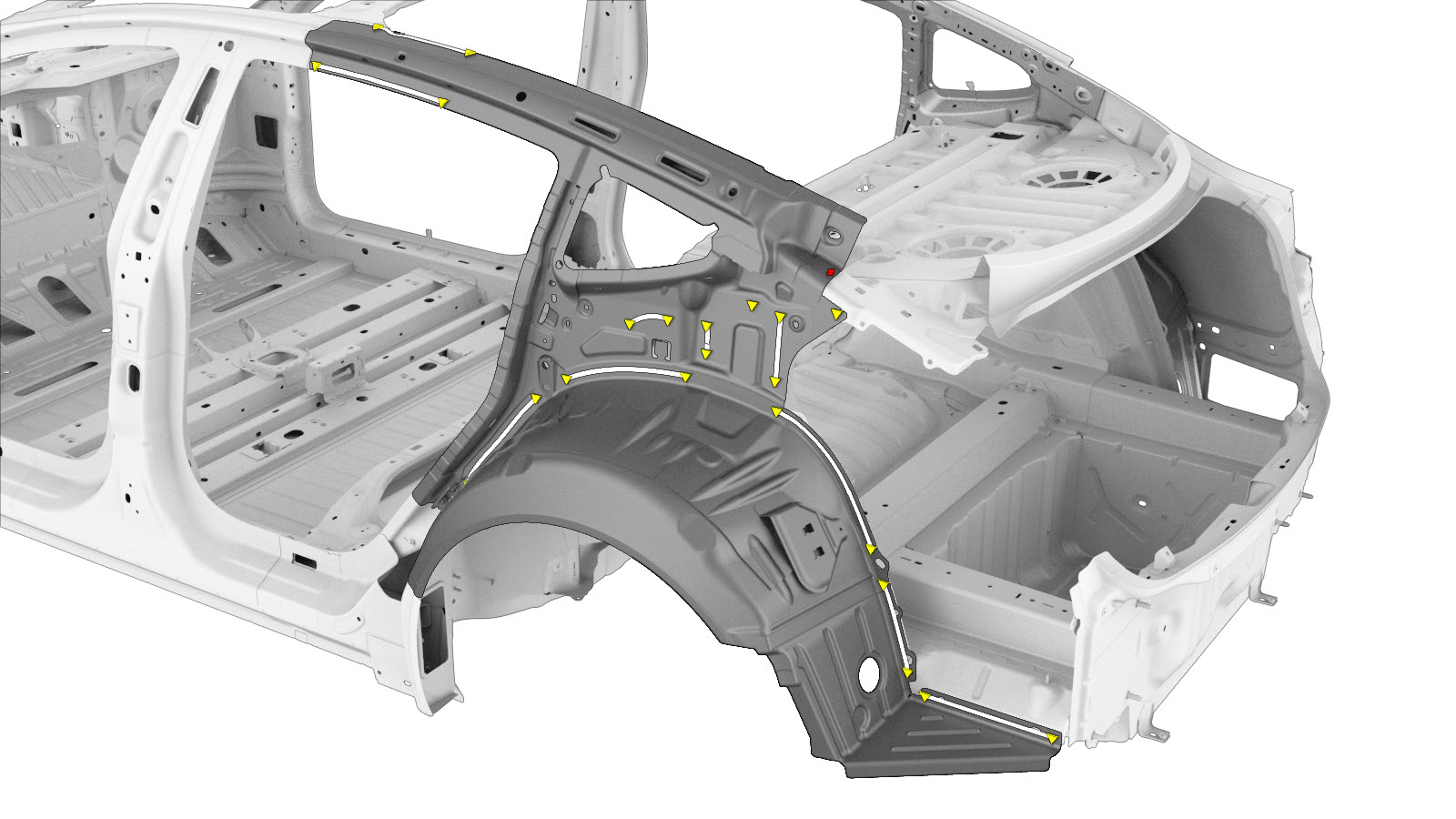

    o Soldaduras por puntos de instalación

  6. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

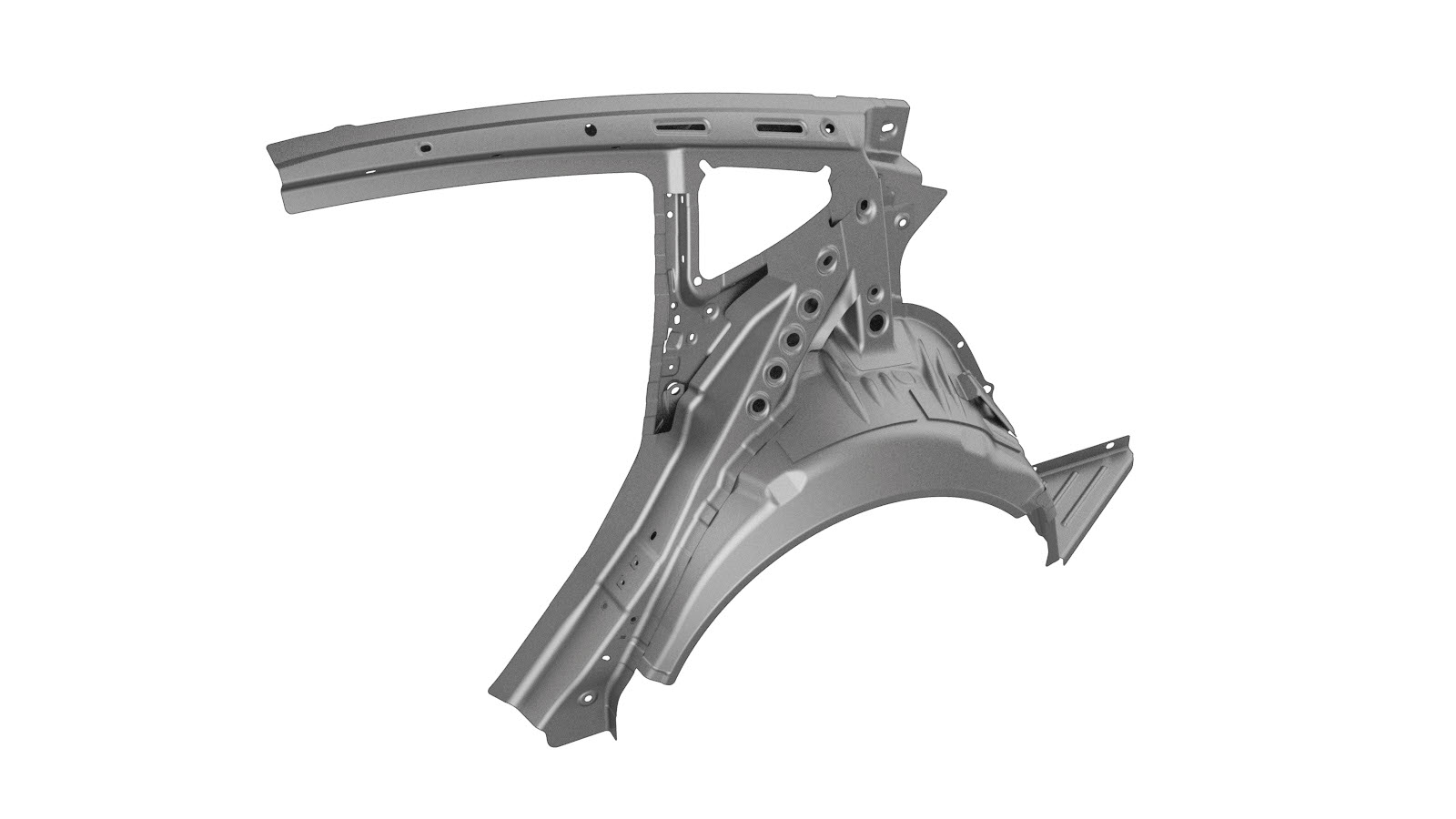

  7. Instale el componente o los componentes nuevos.
  8. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  9. Instale Extensión del raíl del techo.
  10. Instale Refuerzo del paso de rueda trasero.
  11. Instale Refuerzo del pilar C.
  12. Efectúe las operaciones posteriores a la reparación necesarias.
