Refuerzo del raíl del bastidor trasero (inferior)
Código de corrección:
10101800502
10101811802
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Monte correctamente el vehículo en un banco de bastidor para realizar este procedimiento.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

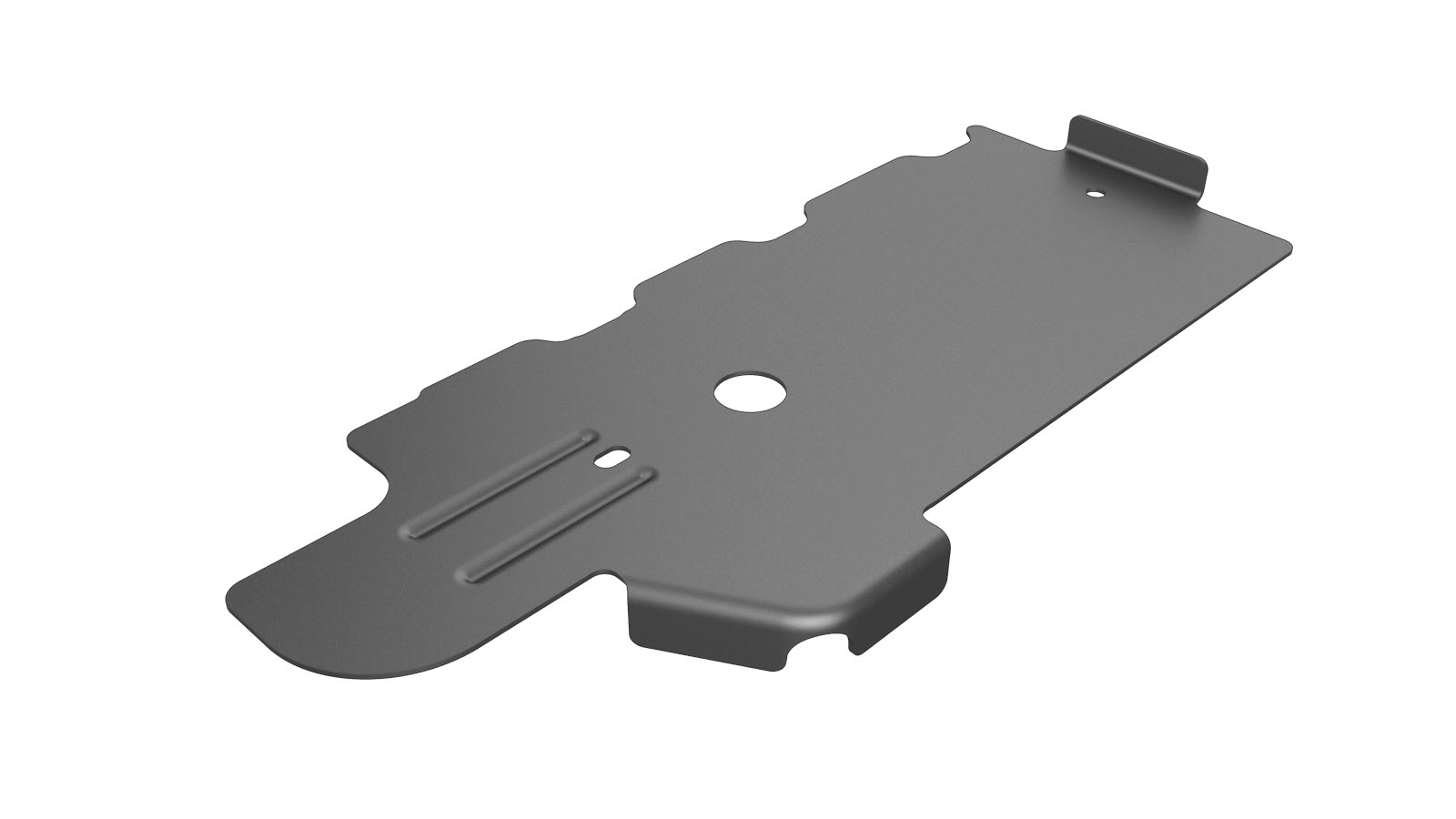

| 1 | REINF-REAR RAIL LOWER (Refuerzo del raíl del bastidor trasero, inferior) | |
| 2 | Remache estructural de alta resistencia, 6,5 mm | |
| 4 | Perno , M6-1.0X12,FHCS,DIN6921,G10.9,ZF720 | Referencia de Tesla 1008770-00. |
| 4 | Tuerca , HEX,FLG,M6-1.0X14[ST]-P-04 | Referencia de Tesla 1016227-00. |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
-
Retire Raíl del bastidor trasero (inferior).
-
Retire Raíl del bastidor trasero (superior).
-
Retire el componente original.

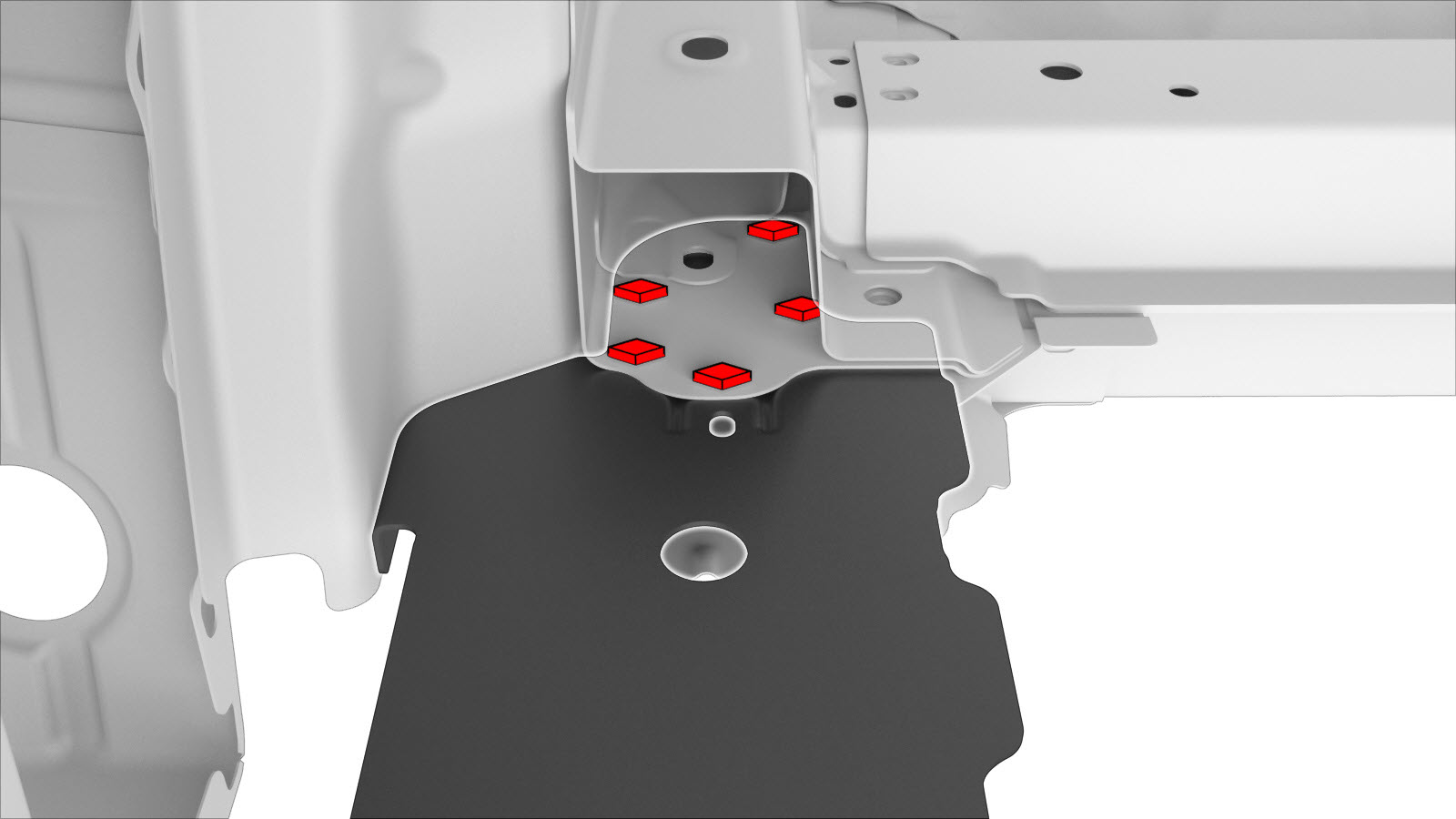

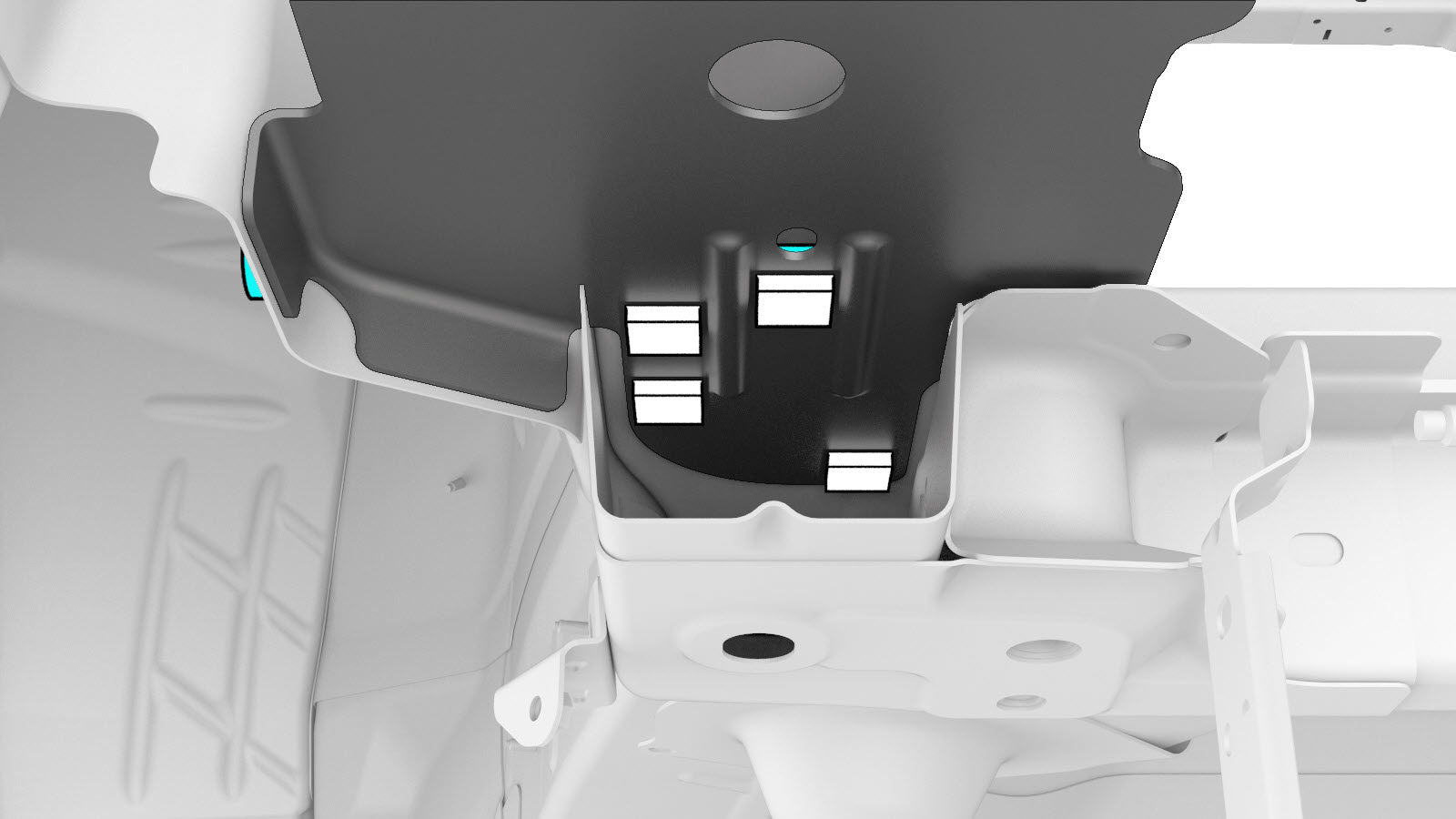

o Soldaduras por puntos de fábrica

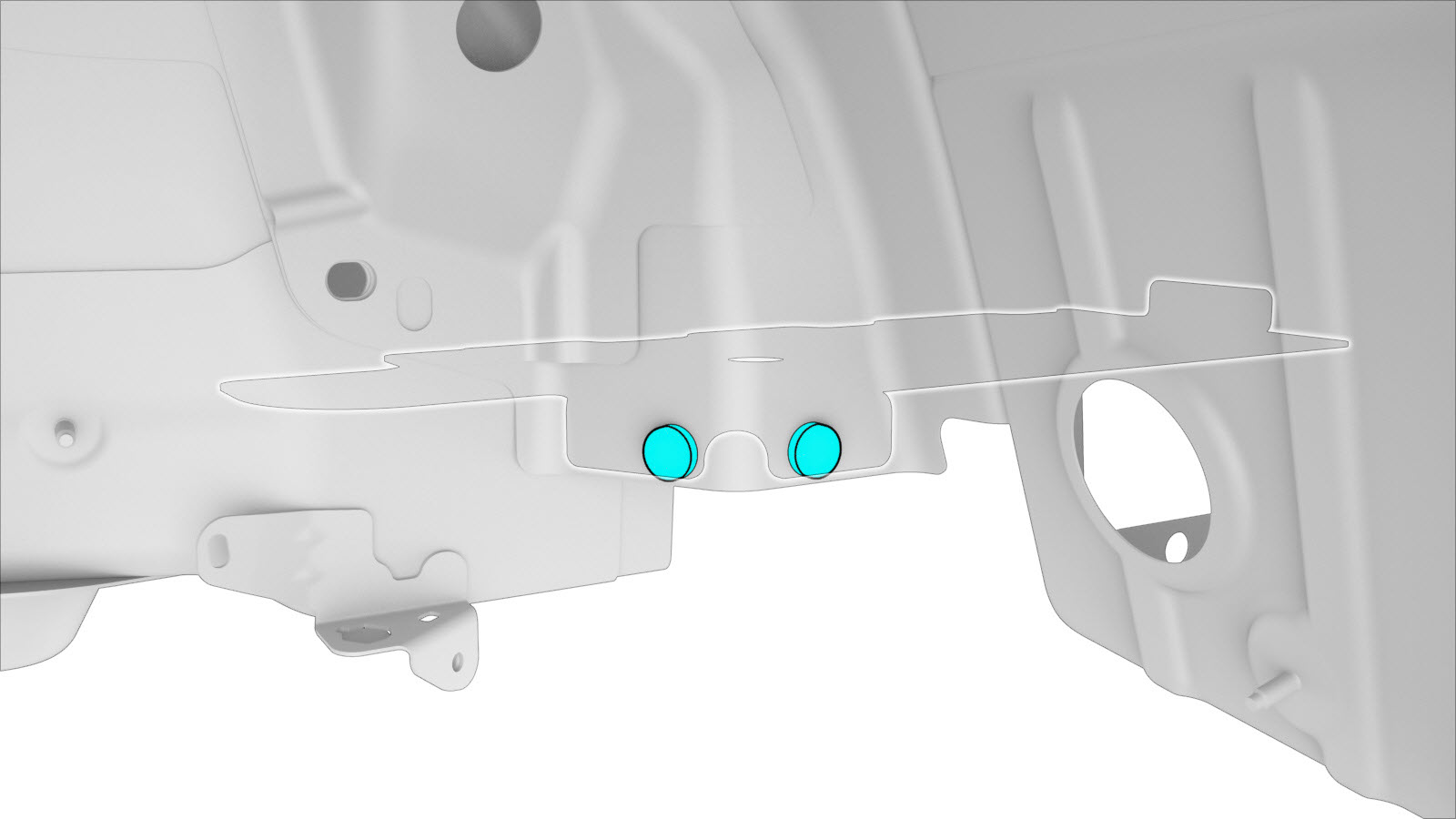

o SPR de fábrica
-
Preparación para la instalación.

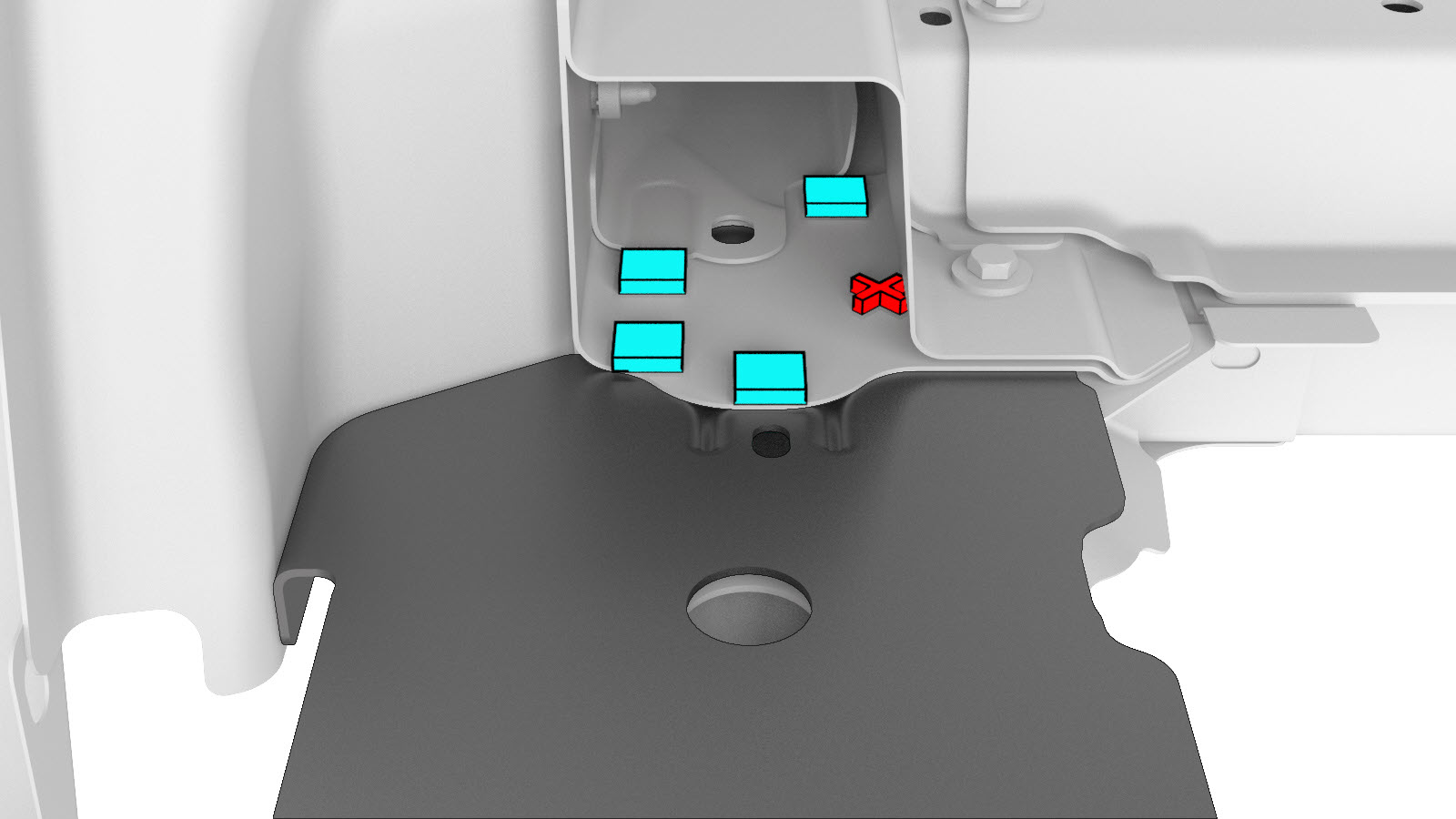

o Remaches estructurales de alta resistencia, 6,5 mmNotaUna X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

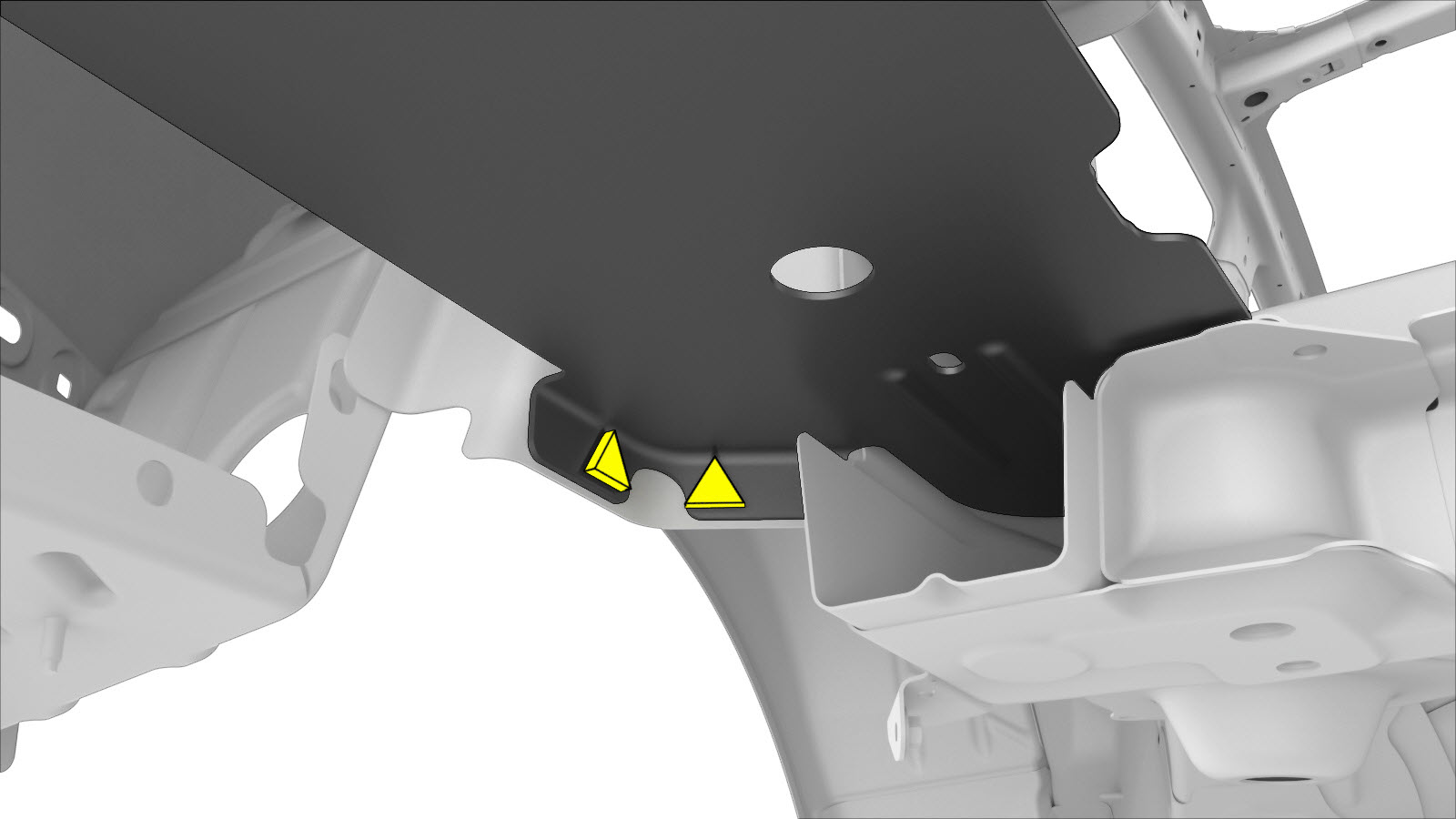

o Pernos
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
-
Instale el componente o los componentes nuevos.
Apriete las tuercas a 13 Nm.
-
Instale Raíl del bastidor trasero (superior).
-
Instale Raíl del bastidor trasero (inferior).
- Efectúe las operaciones posteriores a la reparación necesarias.
