Cubierta inferior

Código de corrección: 10101014702 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

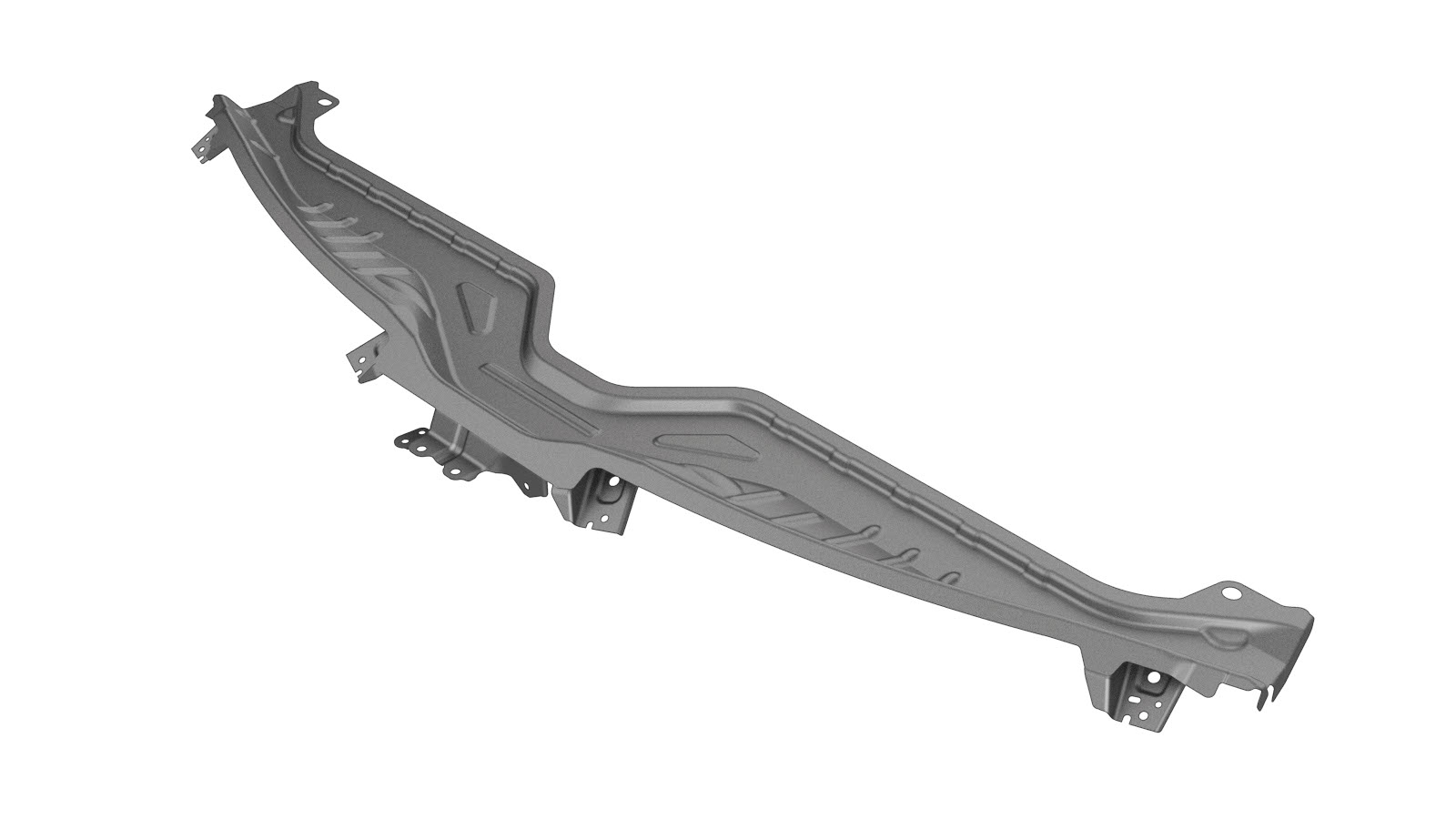

1 ASY COWL LOWER WITH WIPER BRKTS (cubierta inferior)
33 Remache, 4,8 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Fender Assembly - Front - LH (Remove and Install).
  2. Retire Hinge - Active Hood - LH (Remove and Replace).
  3. Retire Hood Assembly (Remove and Replace).
  4. Retire Windshield (LHD) (Remove and Replace).
  5. Retire A/C Compressor and Supermanifold (Remove and Replace).
  6. Retire Beam - Cross Car (LHD) (Remove and Replace).
  7. Retire Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  8. Retire Brake Hydraulic Control Unit (Remove and Replace).
  9. Retire Module - Body Controller (Remove and Replace).
  10. Retire Shield - Body Controller - Front (Remove and Replace).
  11. Retire Carpet - Front - LH (Remove and Replace).
  12. Retire Carpet - Front - RH (Remove and Replace).
  13. Retire Insulator - Dash (Remove and Replace).
  14. Retire Cubierta superior.
  15. Retire el componente original.

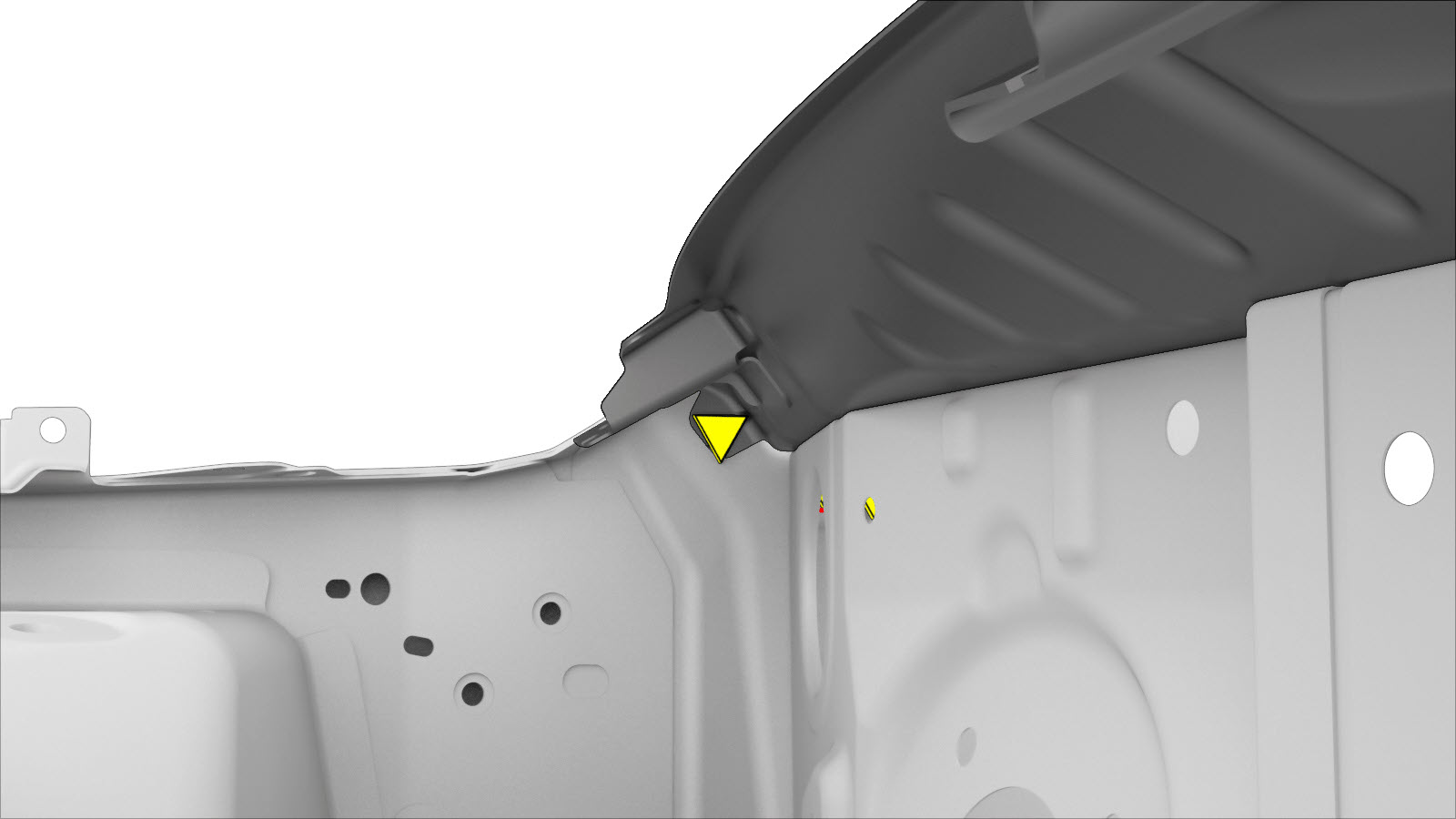

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
  16. Preparación para la instalación.

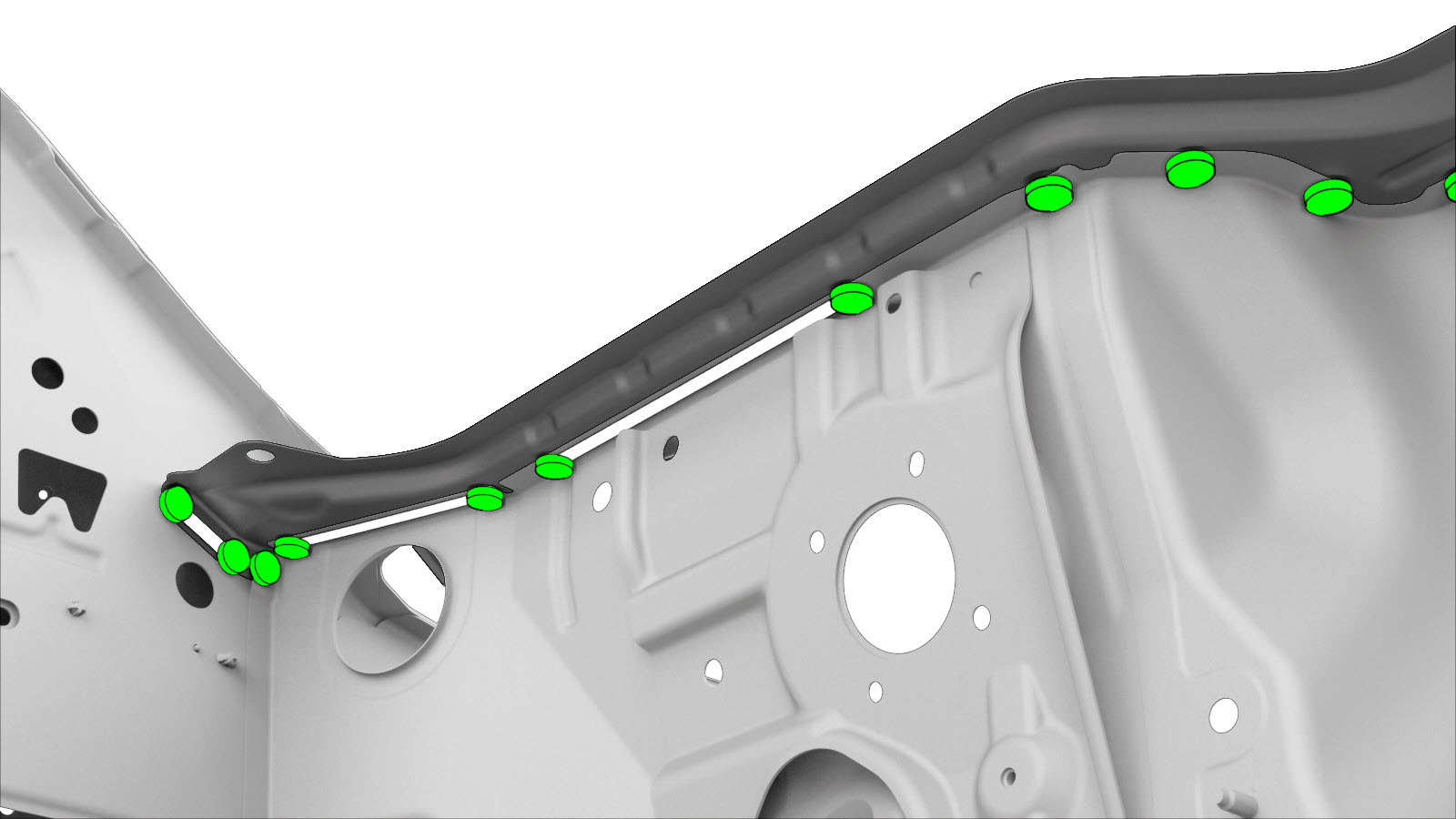

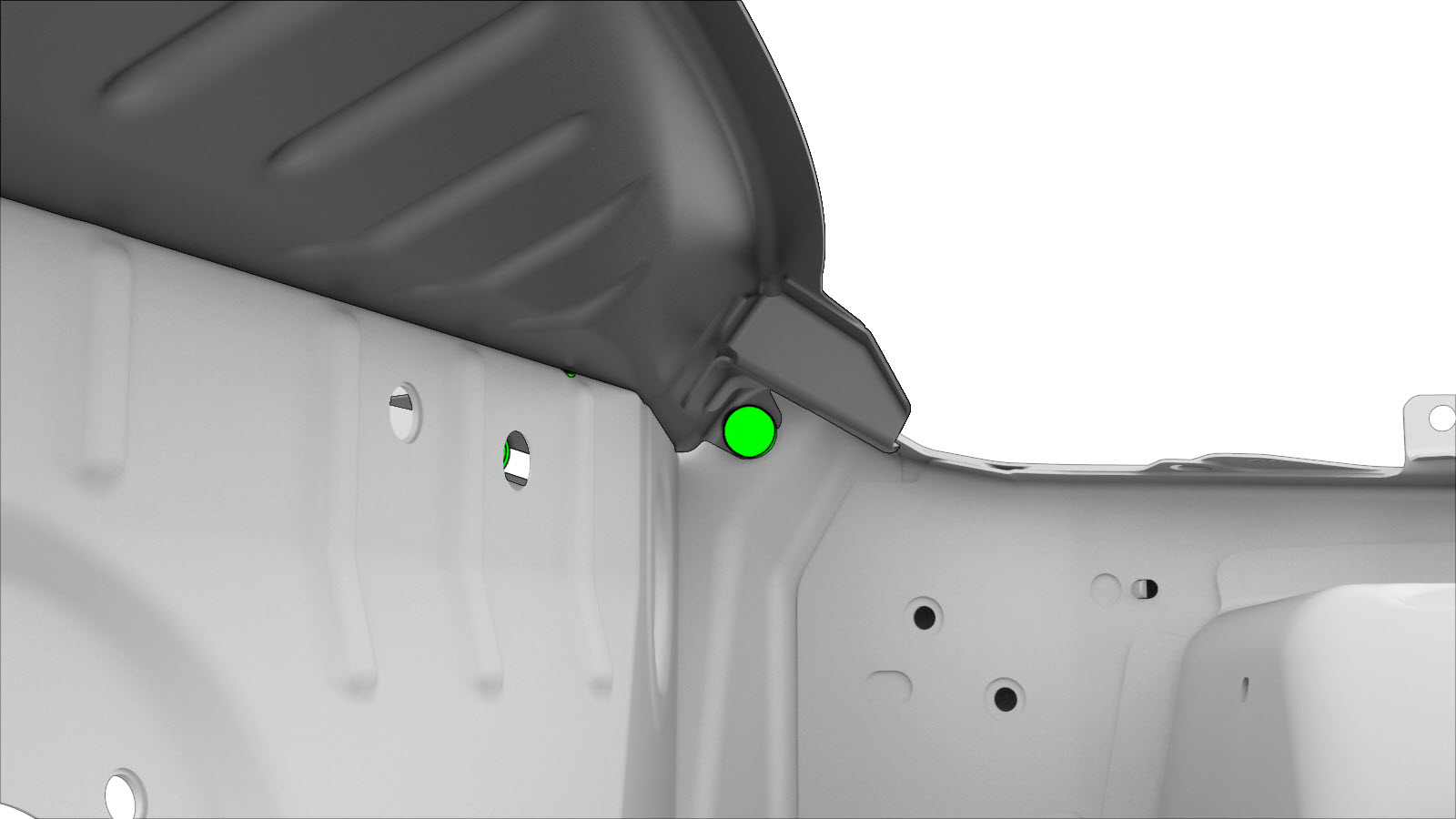

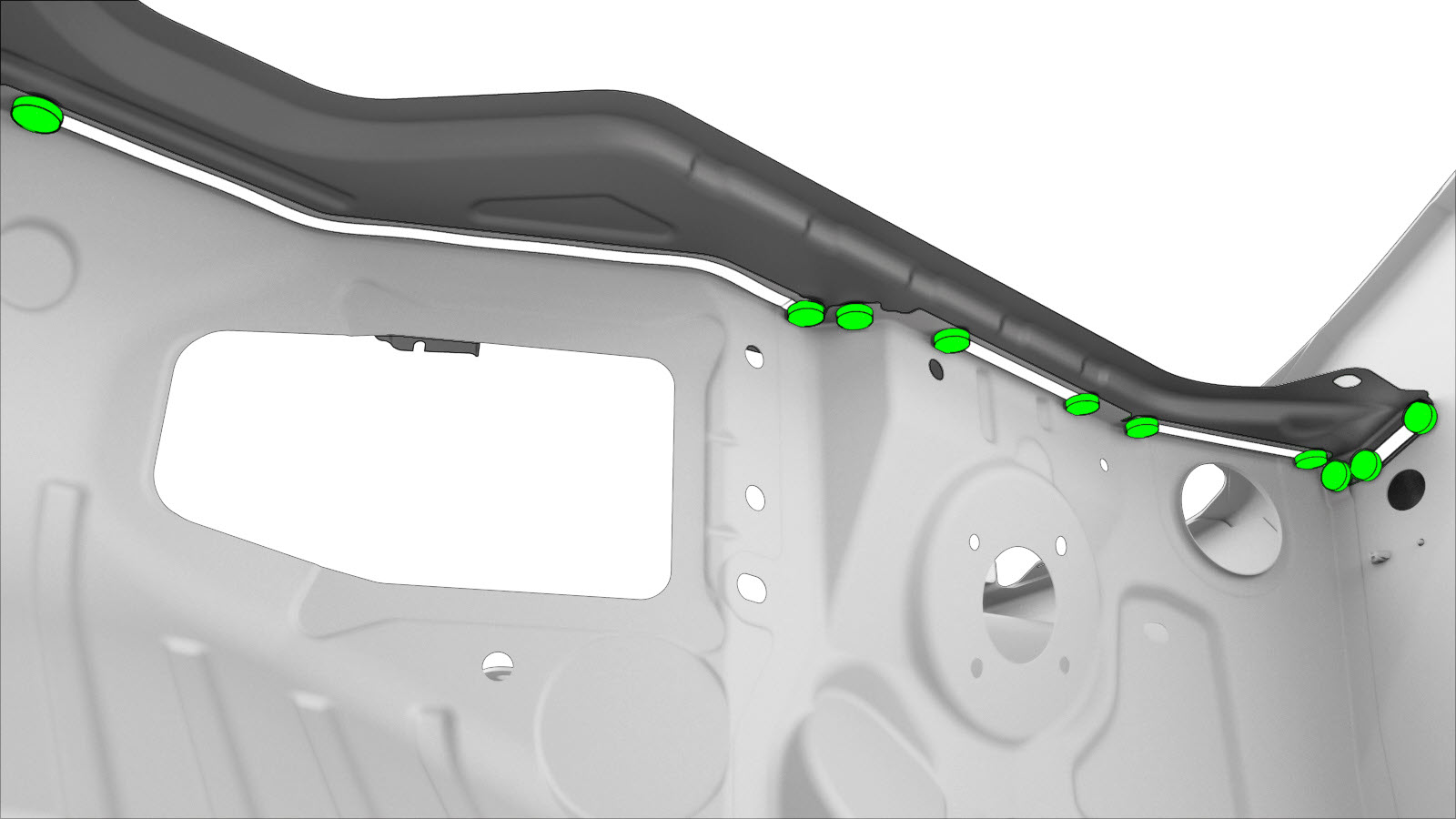

    o Remaches, 4,8 mm

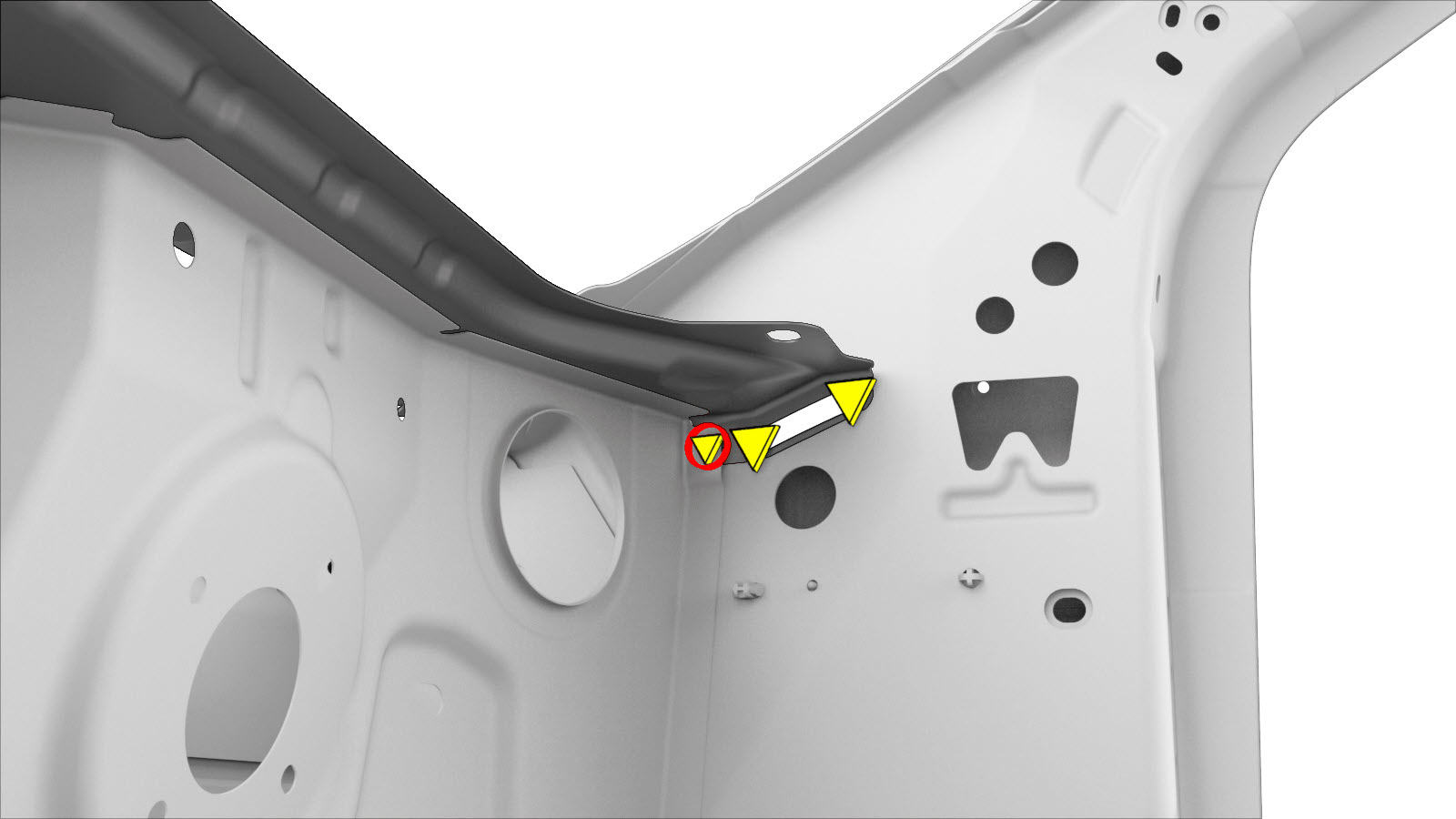

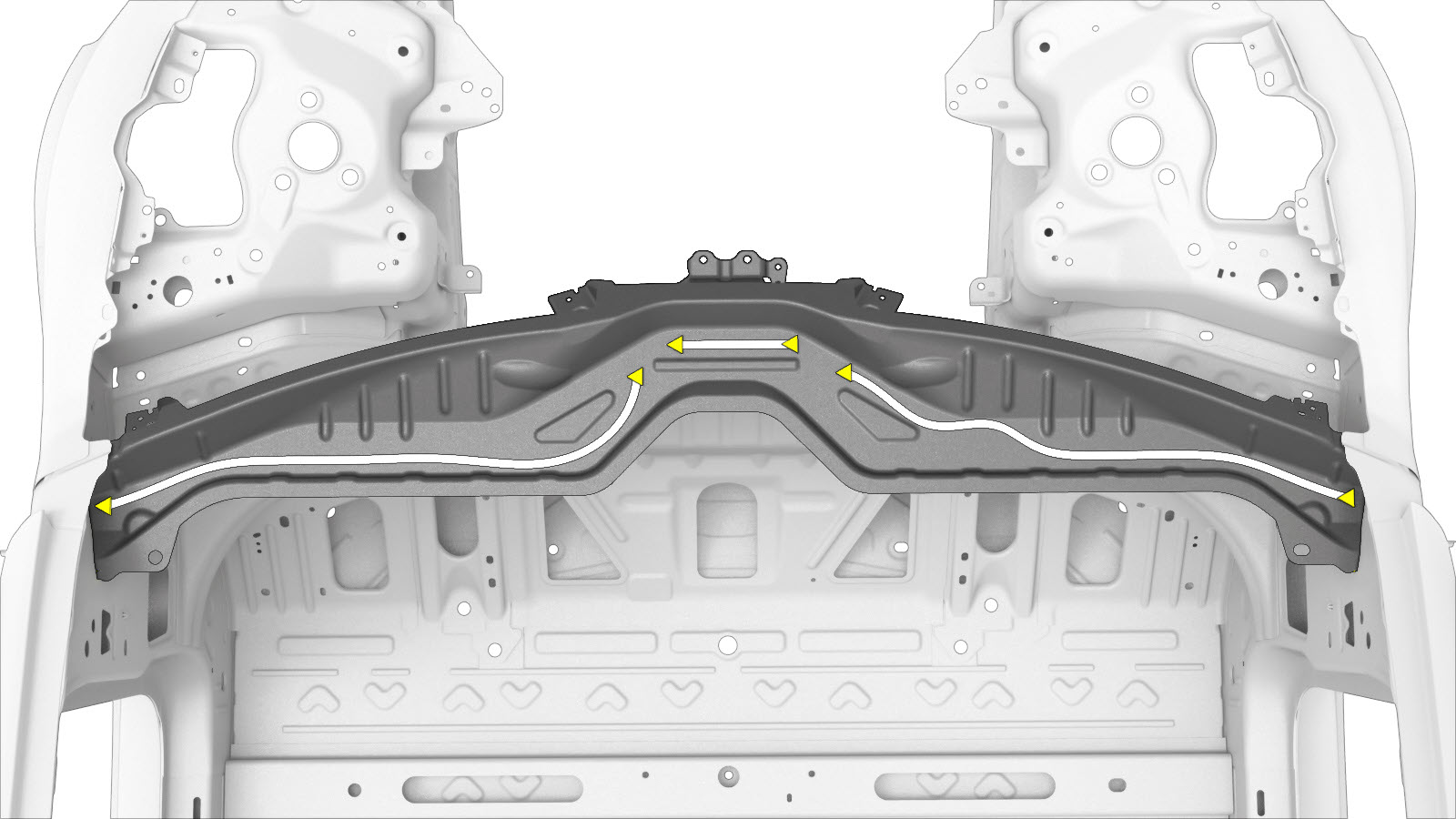

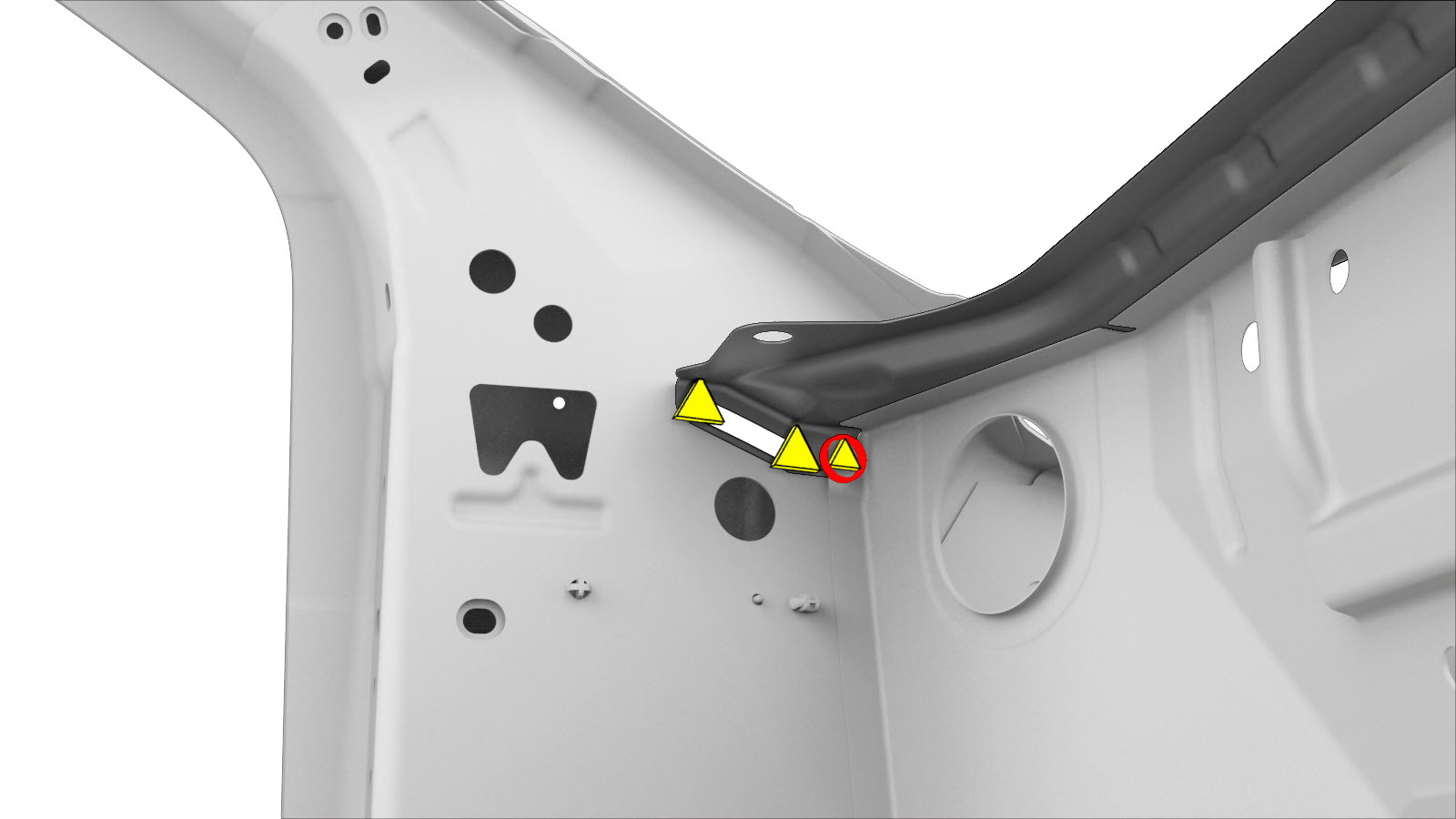

  17. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  18. Instale el componente o los componentes nuevos.
  19. Instale Cubierta superior.
  20. Efectúe las operaciones posteriores a la reparación necesarias.
  21. Instale Insulator - Dash (Remove and Replace).
  22. Instale Carpet - Front - RH (Remove and Replace).
  23. Instale Carpet - Front - LH (Remove and Replace).
  24. Instale Shield - Body Controller - Front (Remove and Replace).
  25. Instale Module - Body Controller (Remove and Replace).
  26. Instale Brake Hydraulic Control Unit (Remove and Replace).
  27. Instale Assembly - Brake Booster and Master Cylinder (LHD) (Remove and Replace).
  28. Instale Beam - Cross Car (LHD) (Remove and Replace).
  29. Instale A/C Compressor and Supermanifold (Remove and Replace).
  30. Instale Windshield (LHD) (Remove and Replace).
  31. Instale Hood Assembly (Remove and Replace).
  32. Instale Hinge - Active Hood - LH (Remove and Replace).
  33. Instale Fender Assembly - Front - LH (Remove and Install).
