Conector del refuerzo del cabezal trasero

Código de corrección: 10102703102 10102703202 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

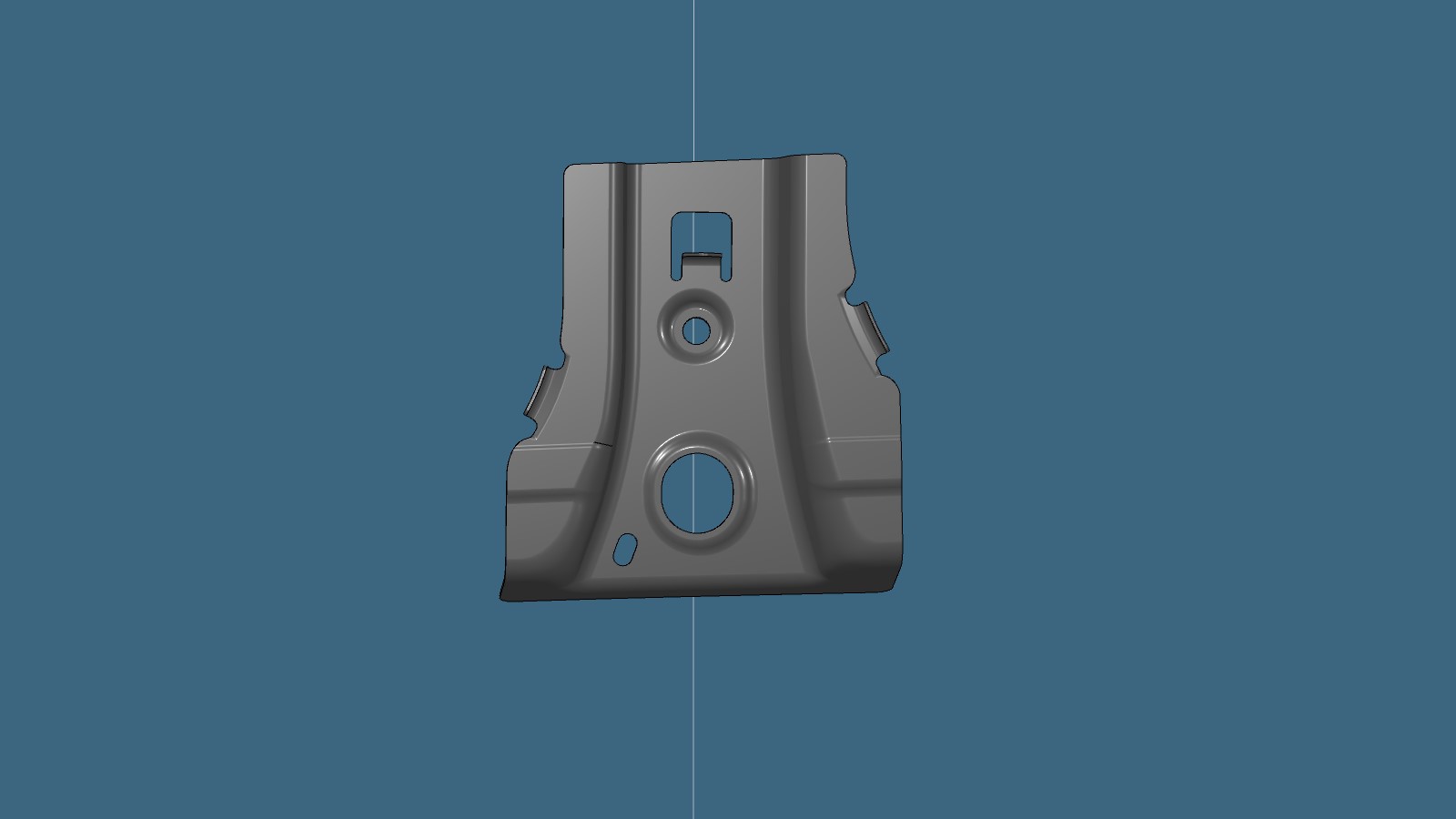

1 M3 PNL, Rear Header Connector (conector del refuerzo del cabezal trasero)
8 Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Seal - Body - Side - Rear - Primary - RH (Remove and Replace).
  2. Retire Seal - Body - Side - Front - Primary - LH (Remove and Replace).
  3. Retire Airbag - Curtain - RH (RHD) (Remove and Replace).
  4. Retire Airbag - Curtain - RH (RHD) (Remove and Replace).
  5. Retire Bracket - B-Pillar - LH (Remove and Replace).
  6. Retire Glass - Backlight (Remove and Replace).
  7. Retire Glass - Roof - Fixed (Remove and Replace).
  8. Retire Seat Assembly - 1st Row - LH (Remove and Replace).
  9. Retire Seat Assembly - 1st Row - No Lumbar - RH (Remove and Replace).
  10. Retire Center Console (Remove and Replace).
  11. Retire Carpet - Rear (Remove and Replace).

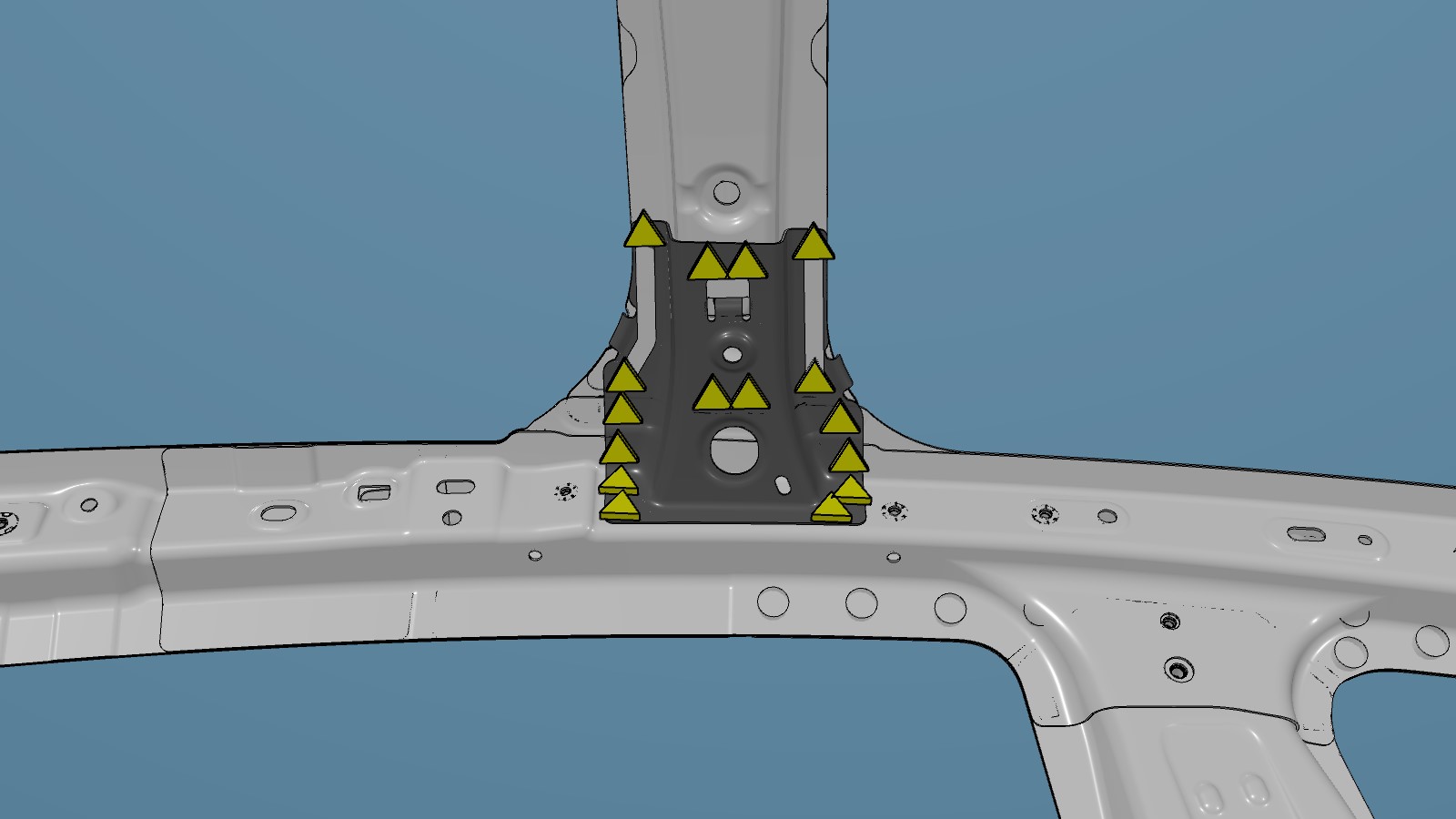

  12. Retire el componente original.
    o Soldaduras por puntos de fábrica
  13. Coloque el nuevo componente y fíjelo en su sitio.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulte Especificaciones de dimensiones para asegurarse de que los componentes y componentes adyacentes están colocados y alineados correctamente.

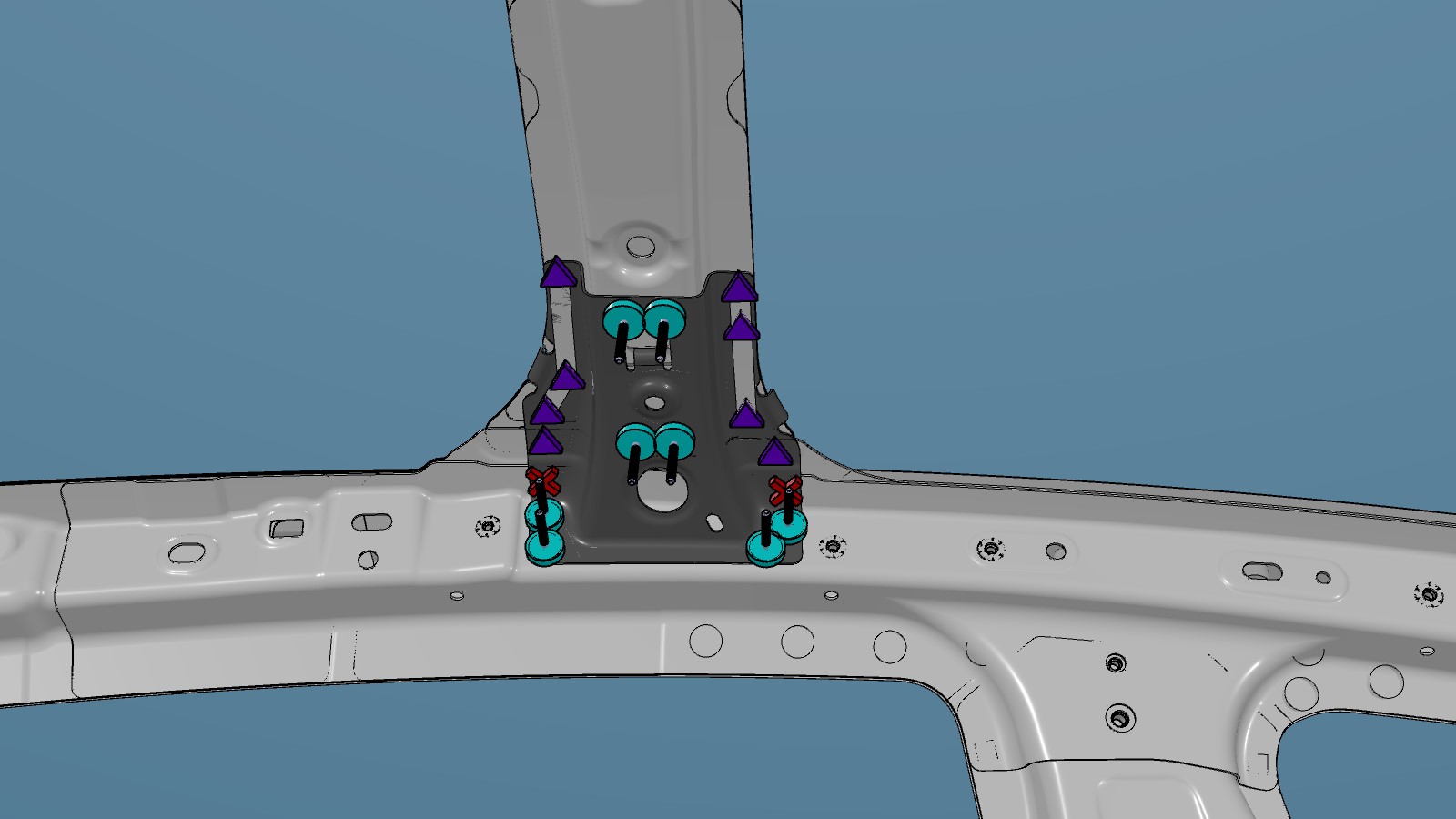

  14. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Soldaduras por puntos de instalación

  15. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  16. Instale el componente o los componentes nuevos.
  17. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  18. Efectúe las operaciones posteriores a la reparación necesarias.
  19. Instale Carpet - Rear (Remove and Replace).
  20. Instale Center Console (Remove and Replace).
  21. Instale Seat Assembly - 1st Row - No Lumbar - RH (Remove and Replace).
  22. Instale Seat Assembly - 1st Row - LH (Remove and Replace).
  23. Instale Glass - Roof - Fixed (Remove and Replace).
  24. Instale Glass - Backlight (Remove and Replace).
  25. Instale Bracket - B-Pillar - LH (Remove and Replace).
  26. Instale Airbag - Curtain - RH (RHD) (Remove and Replace).
  27. Instale Airbag - Curtain - RH (RHD) (Remove and Replace).
  28. Instale Seal - Body - Side - Front - Primary - LH (Remove and Replace).
  29. Instale Seal - Body - Side - Rear - Primary - RH (Remove and Replace).
