Conjunto del interior del travesaño

Lista de piezas

Cantidad Descripción Imagen / Notas

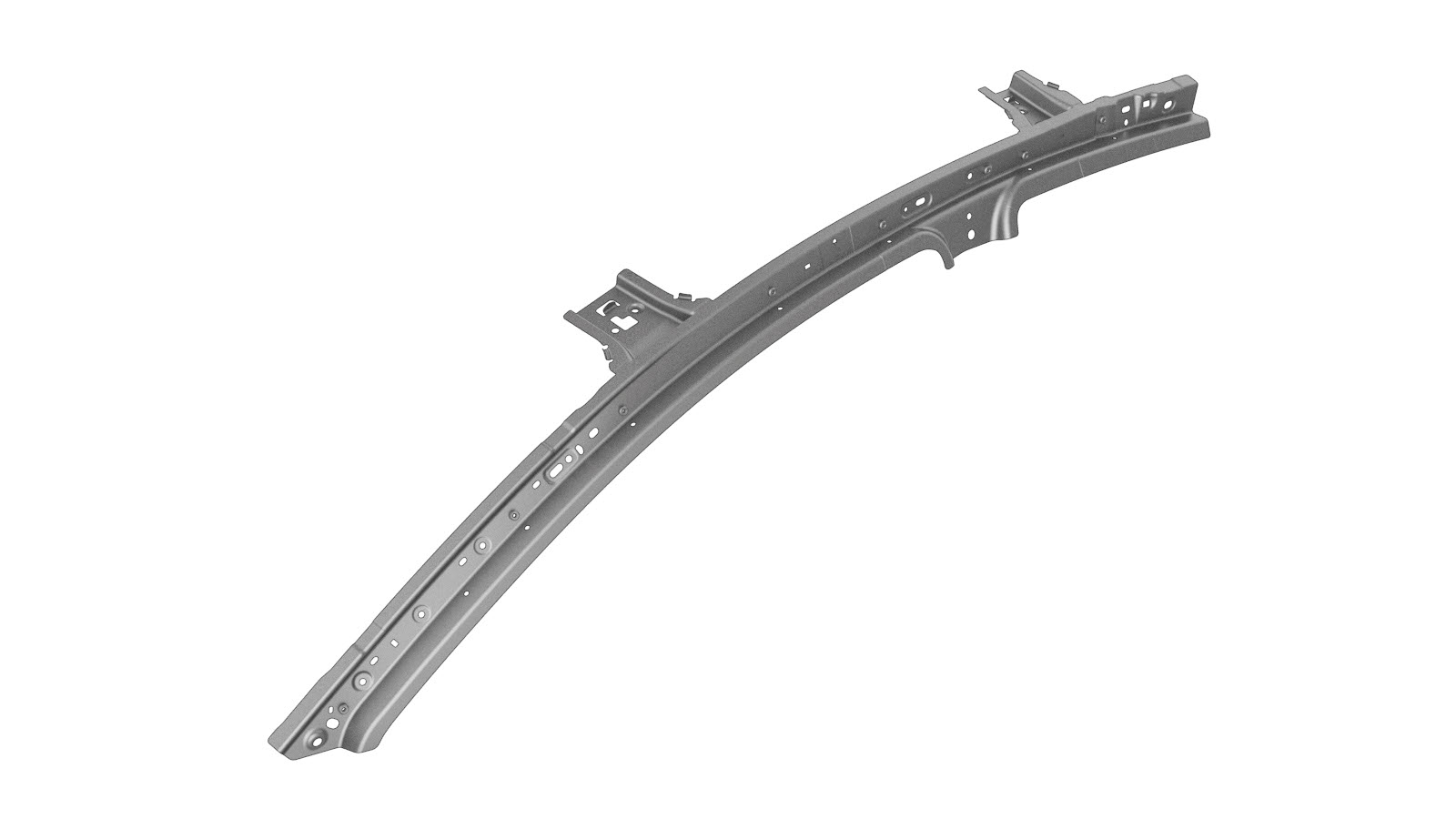

1 M3 ASY CANTRAIL (conjunto del interior del travesaño)
11 Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Refuerzo exterior del pilar A.
  2. Retire el componente original.

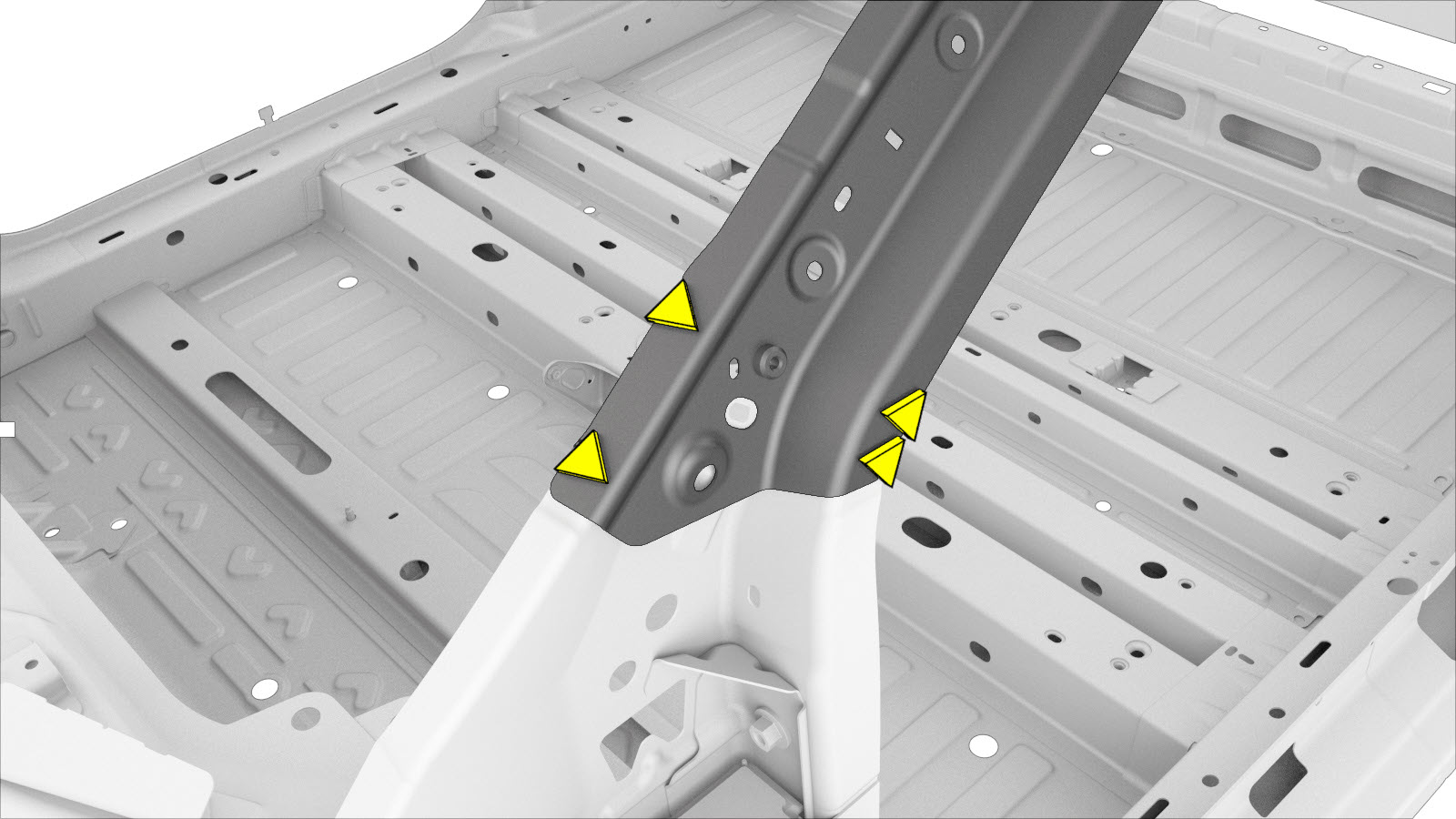

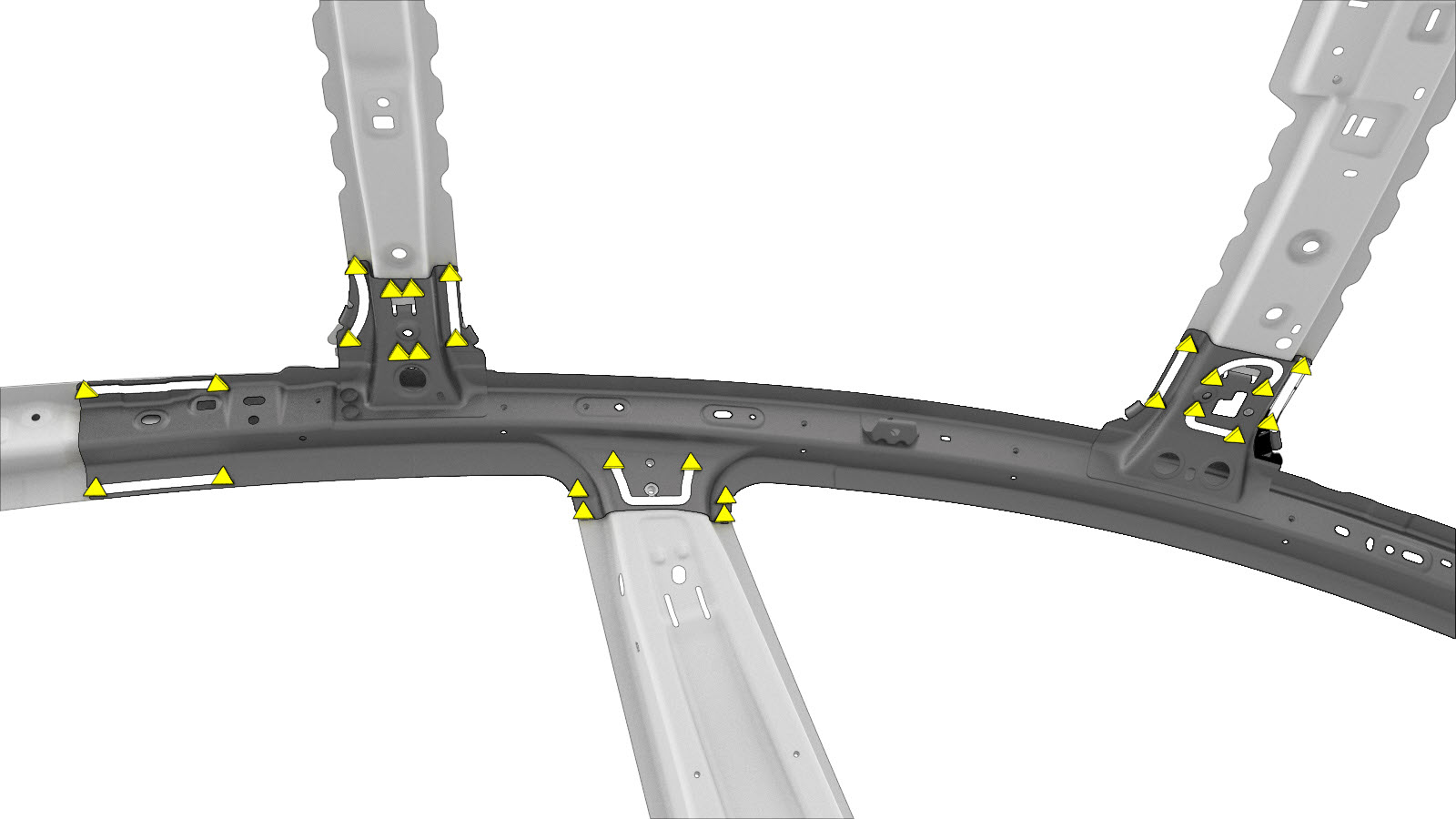

    o Soldaduras por puntos de fábrica

  3. Coloque el nuevo componente y fíjelo en su sitio.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulte Especificaciones de dimensiones para asegurarse de que los componentes y componentes adyacentes están colocados y alineados correctamente.
  4. Preparación para la instalación.

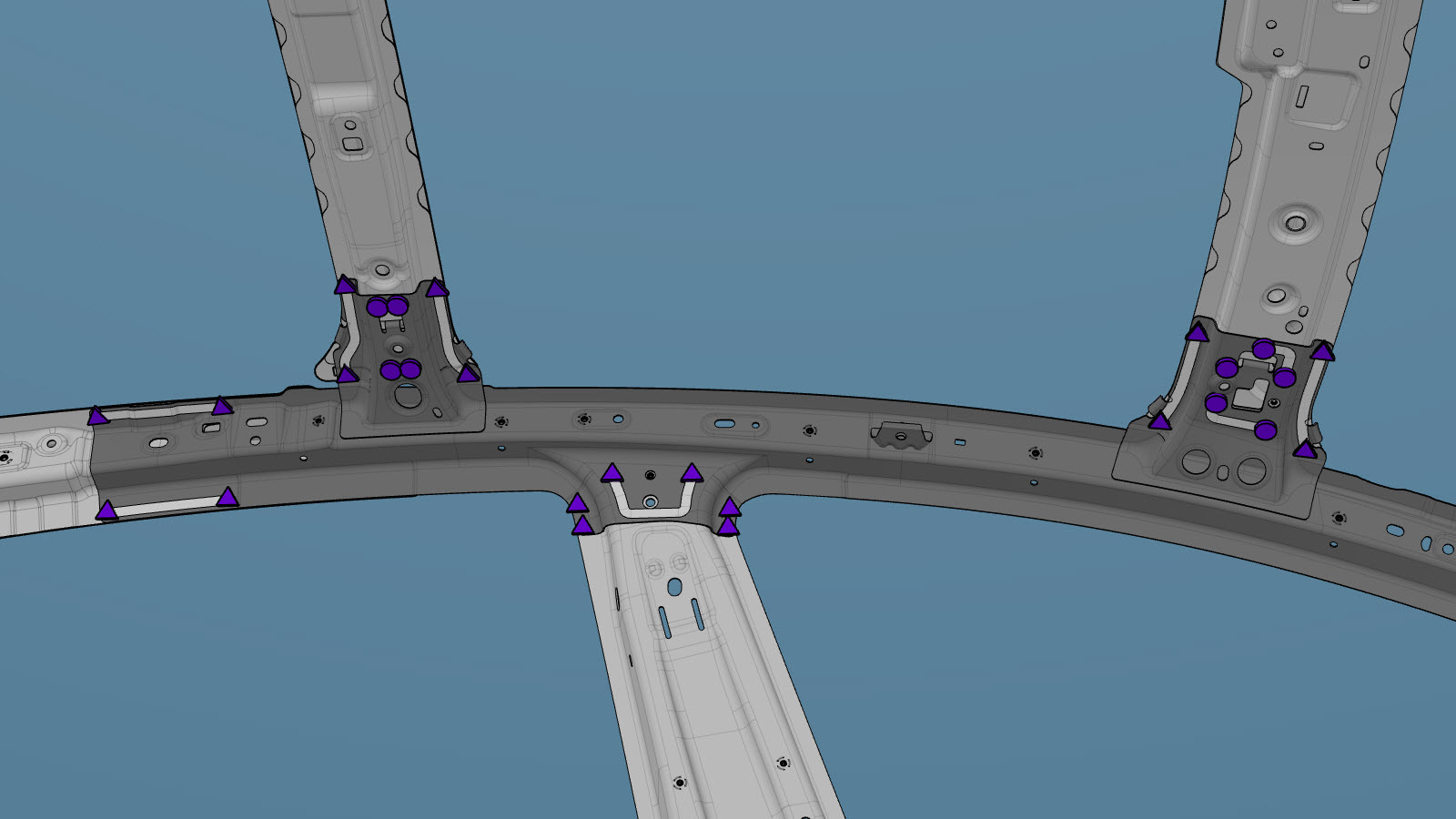

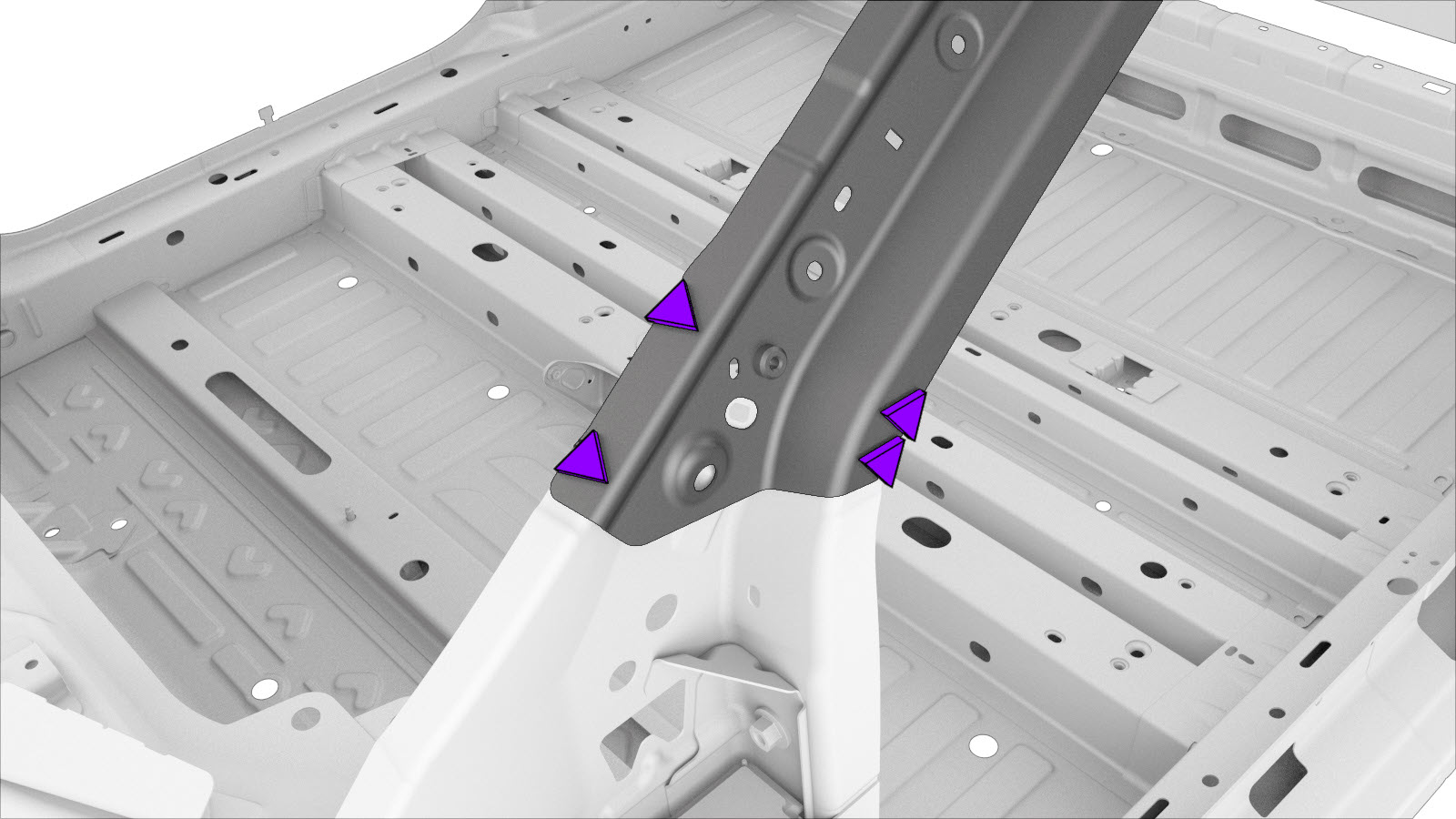

    o Remaches abombados estructurales, 6,5 mm

    o Soldaduras por puntos de instalación

  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.
  7. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  8. Instale Refuerzo exterior del pilar A.
  9. Efectúe las operaciones posteriores a la reparación necesarias.
