Exterior del pilar B (inferior)

Lista de piezas

Cantidad Descripción Imagen / Notas

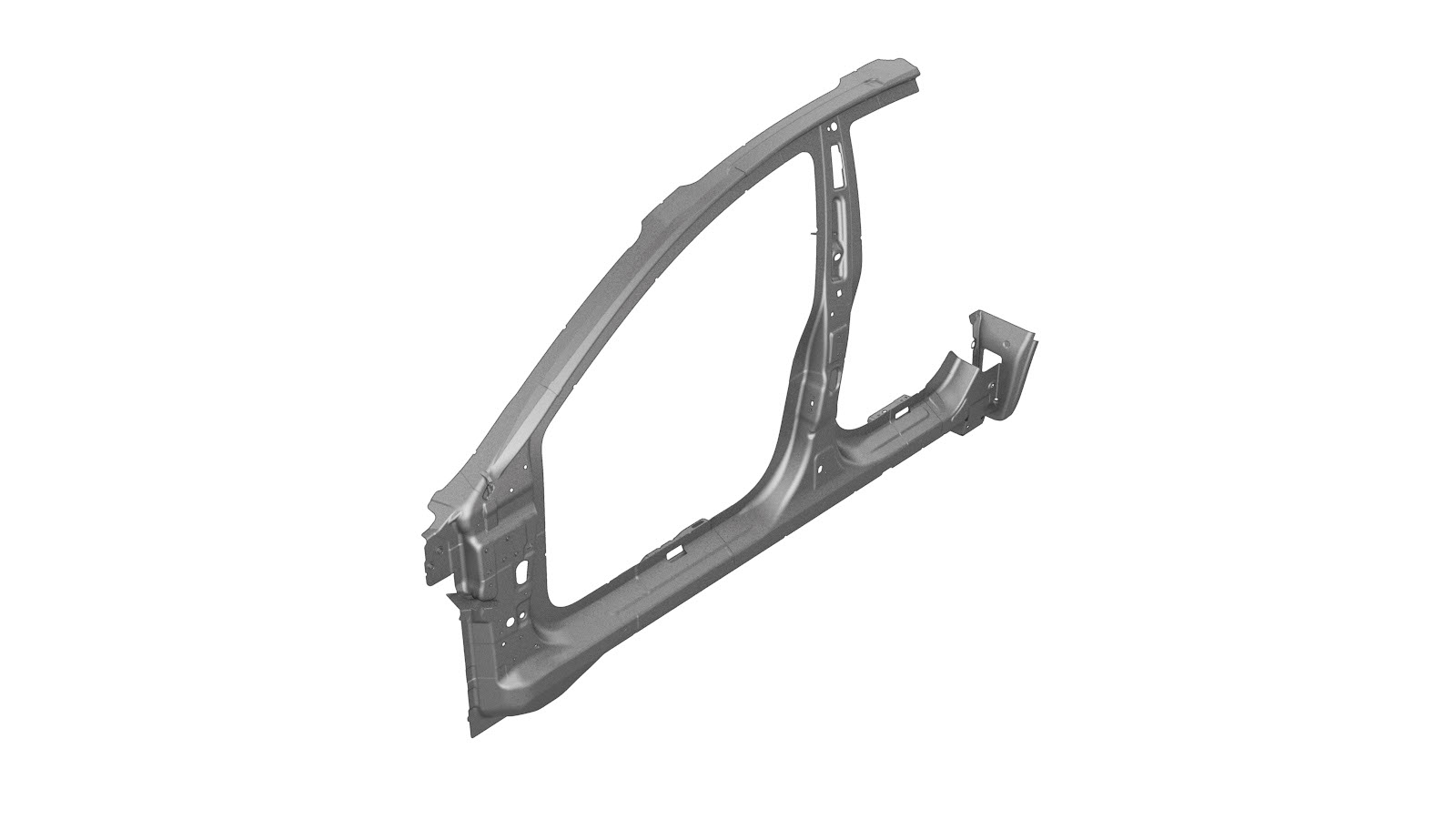

1 ASY - DOOR RING OUTER (Exterior del anillo de la puerta)
20 Remache abombado estructural, 6,5 mm
24 Remache avellanado, 4,8 mm, corto
6 Remache Flow Form S38
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente situado debajo que se desea sustituir.

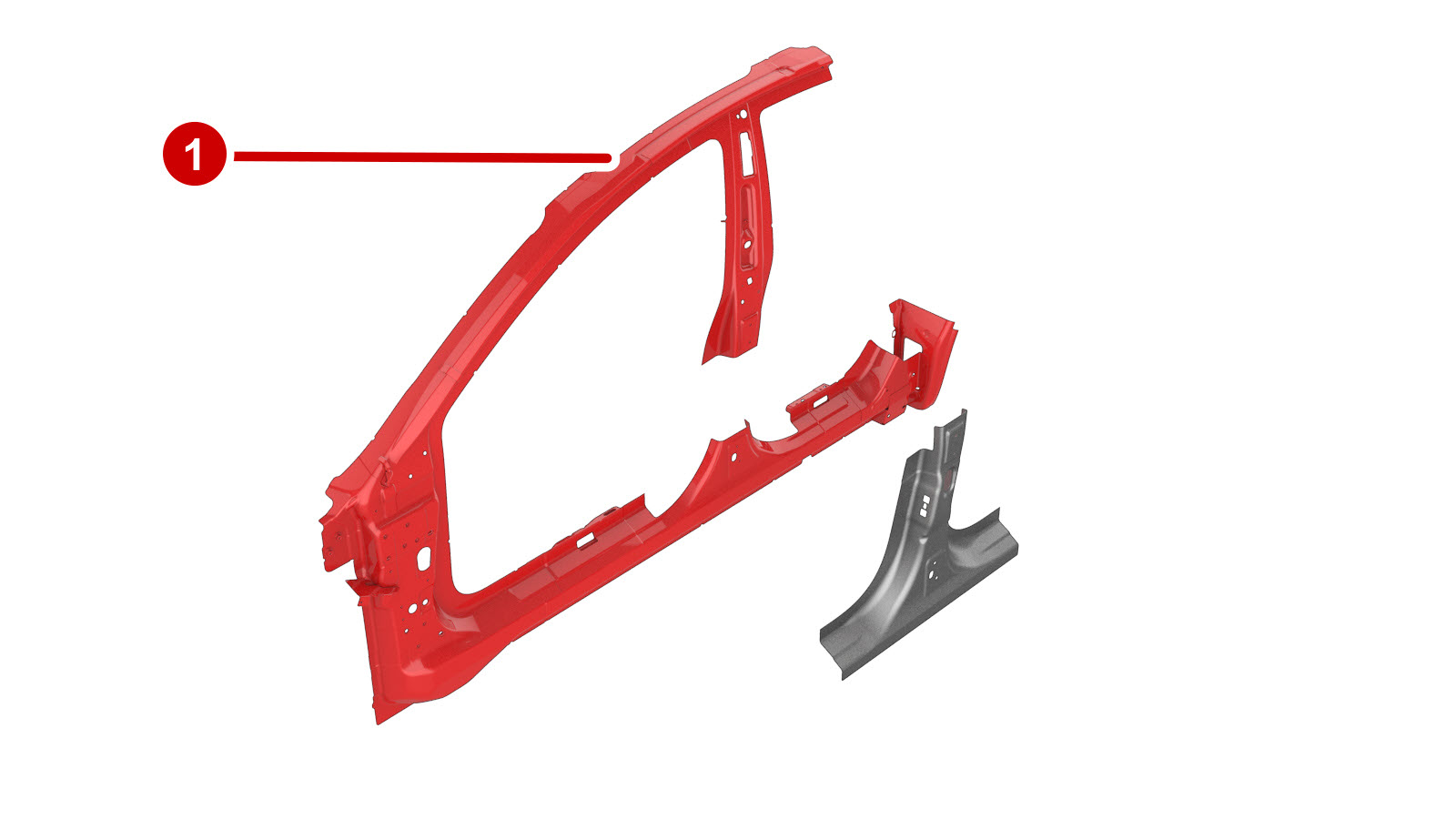

  2. Retire el exterior del pilar B (inferior) del nuevo servicio exterior del anillo de la puerta como se indica a continuación para hacer el nuevo componente.
  3. Retire el componente original.

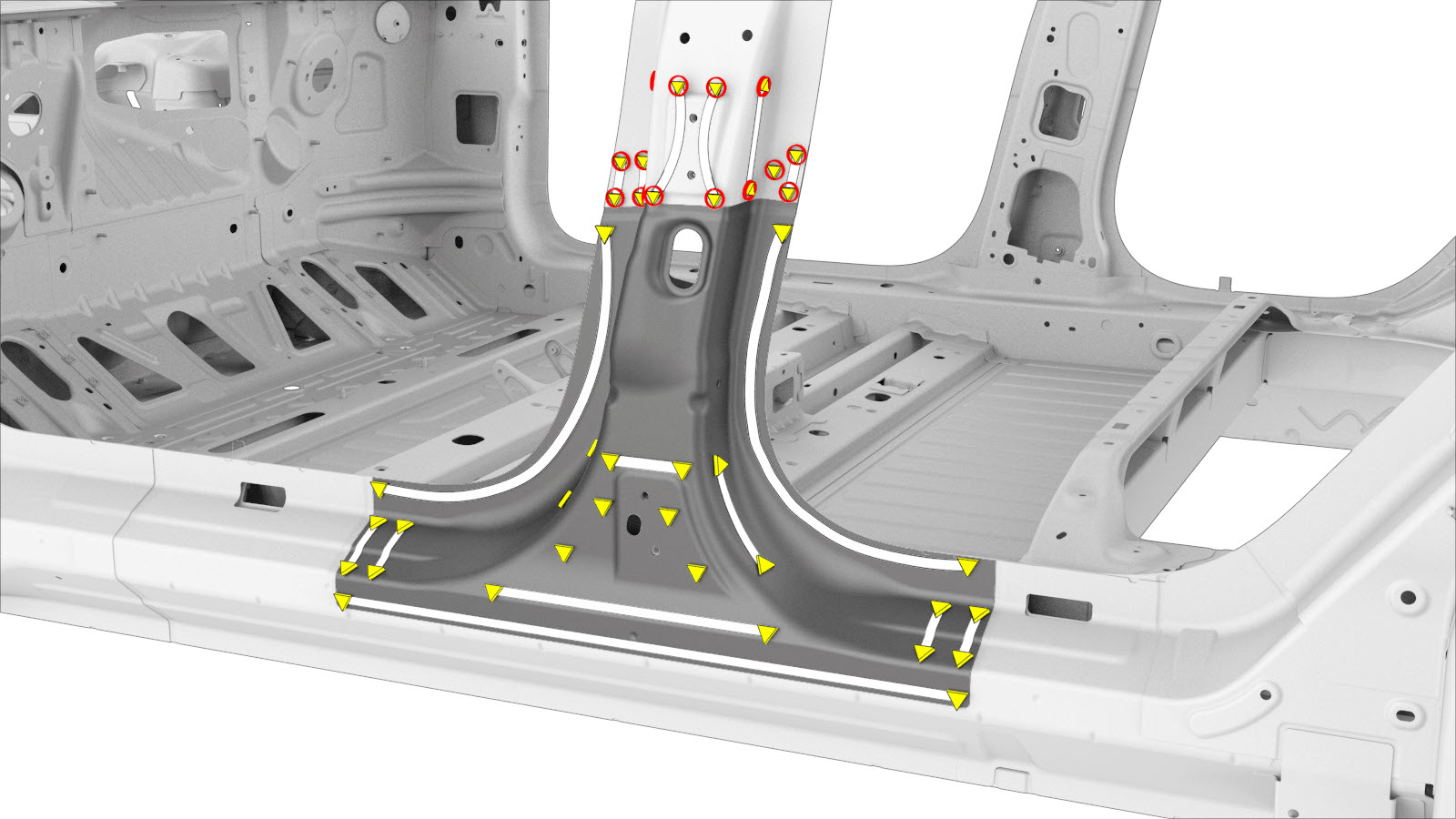

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

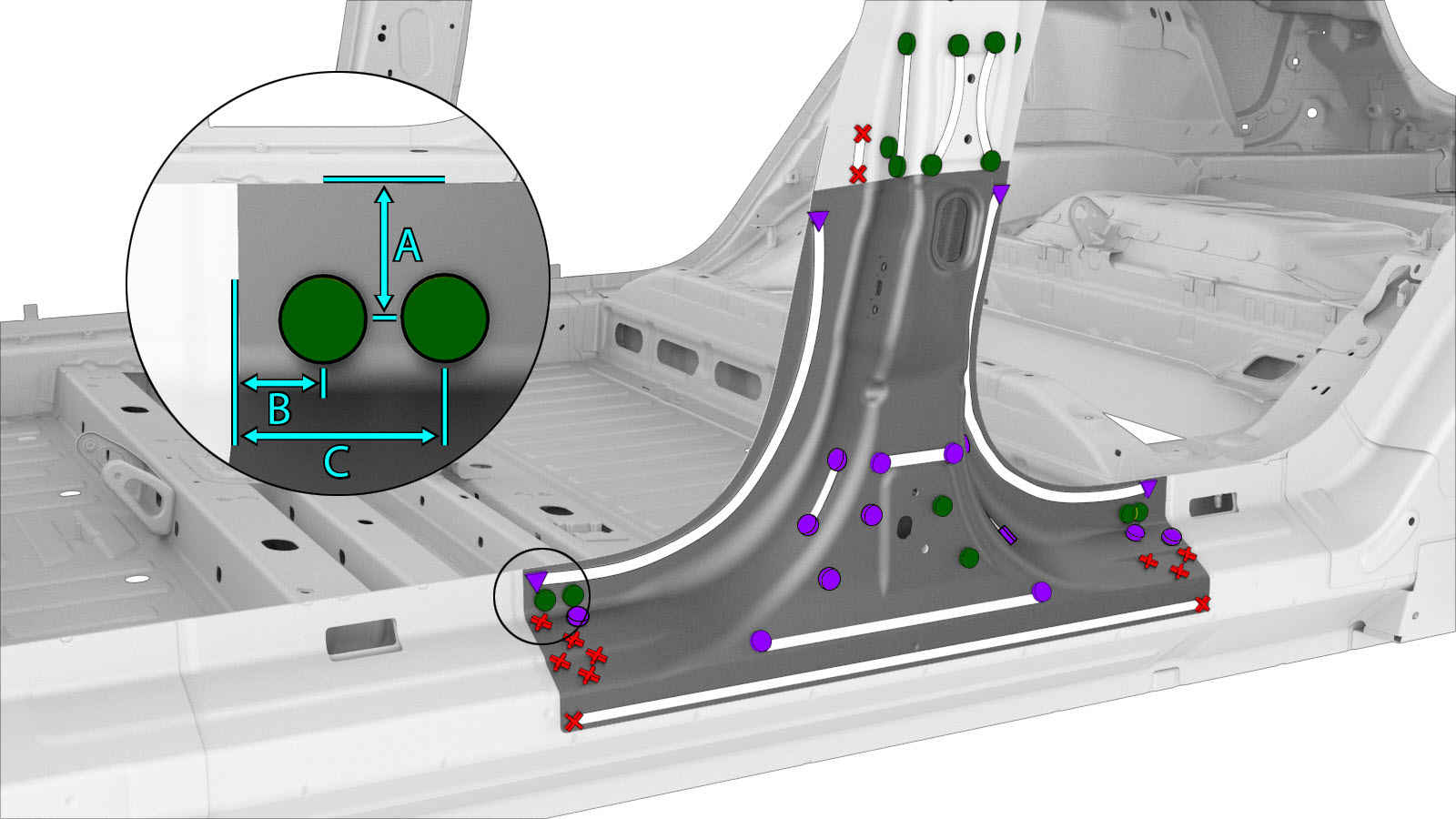

    o Soldaduras por puntos de instalación

    o Remaches avellanados, 4,8 mm, cortos
    • A = 30 mm.
    • B = 19 mm.
    • C = 46 mm.

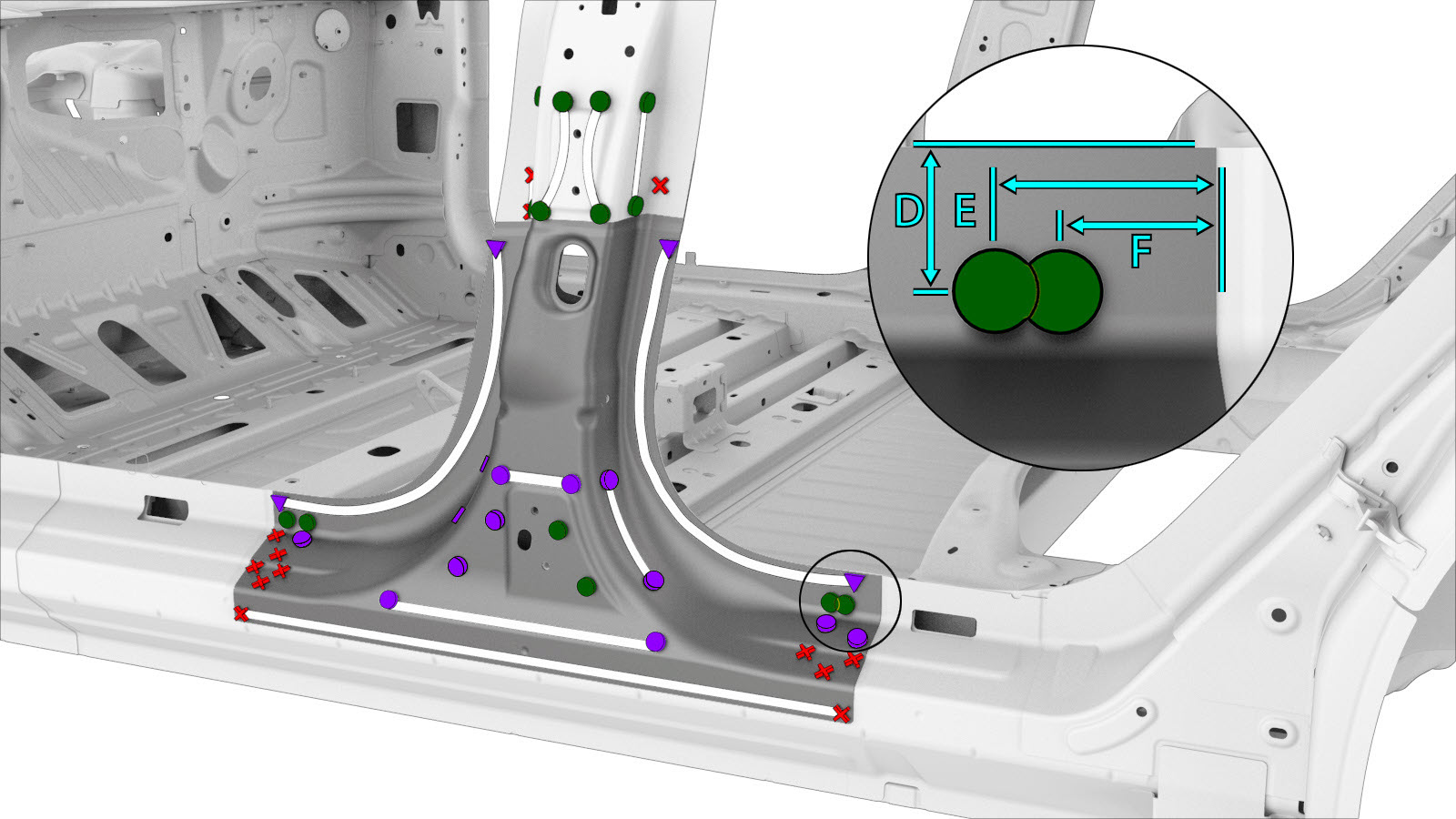

    • D = 33 mm.
    • E = 51 mm.
    • F = 36 mm.

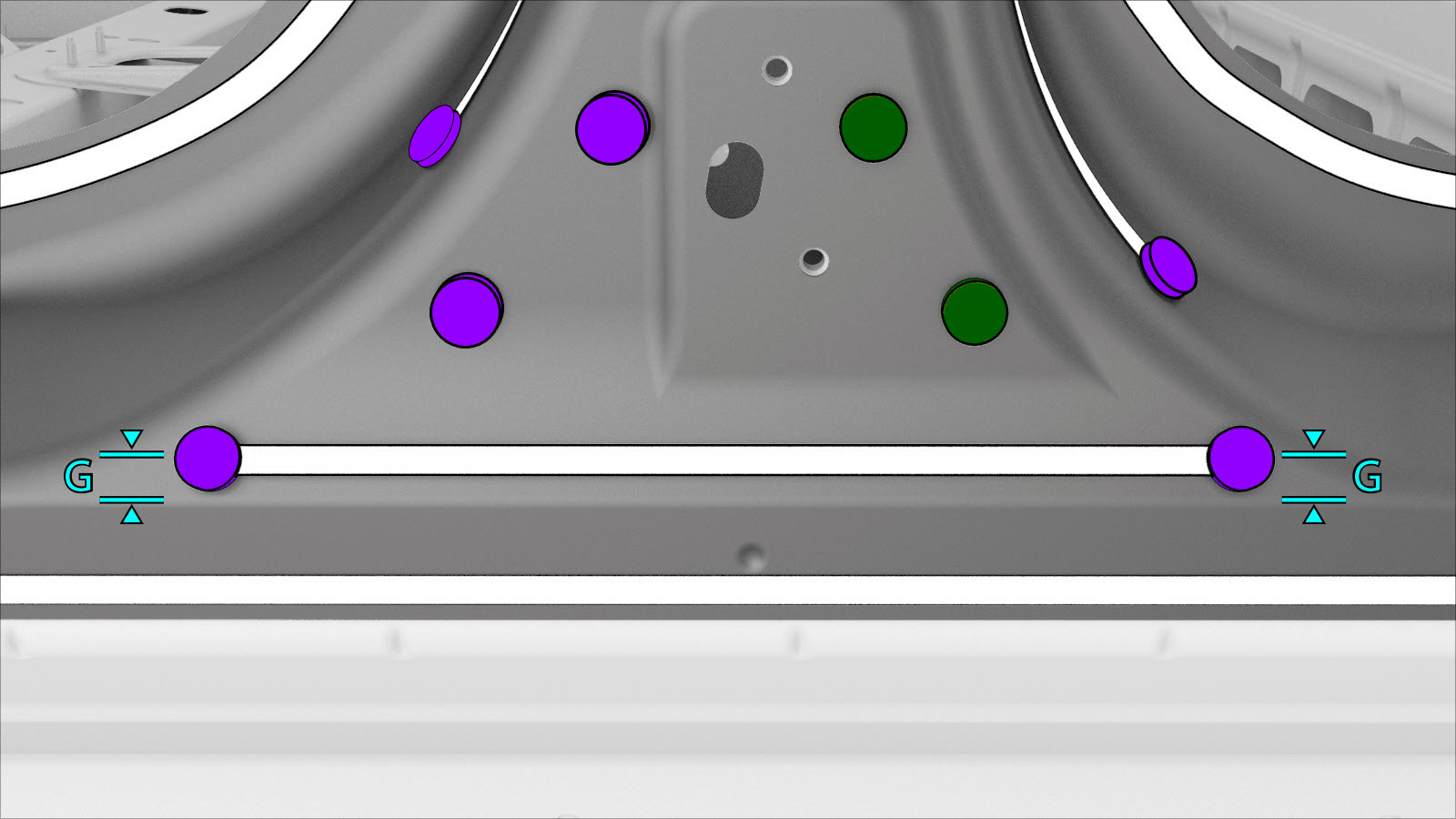

    o Remaches abombados estructurales, 6,5 mm
    • G = 10 mm.
  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  6. Instale el componente o los componentes nuevos.

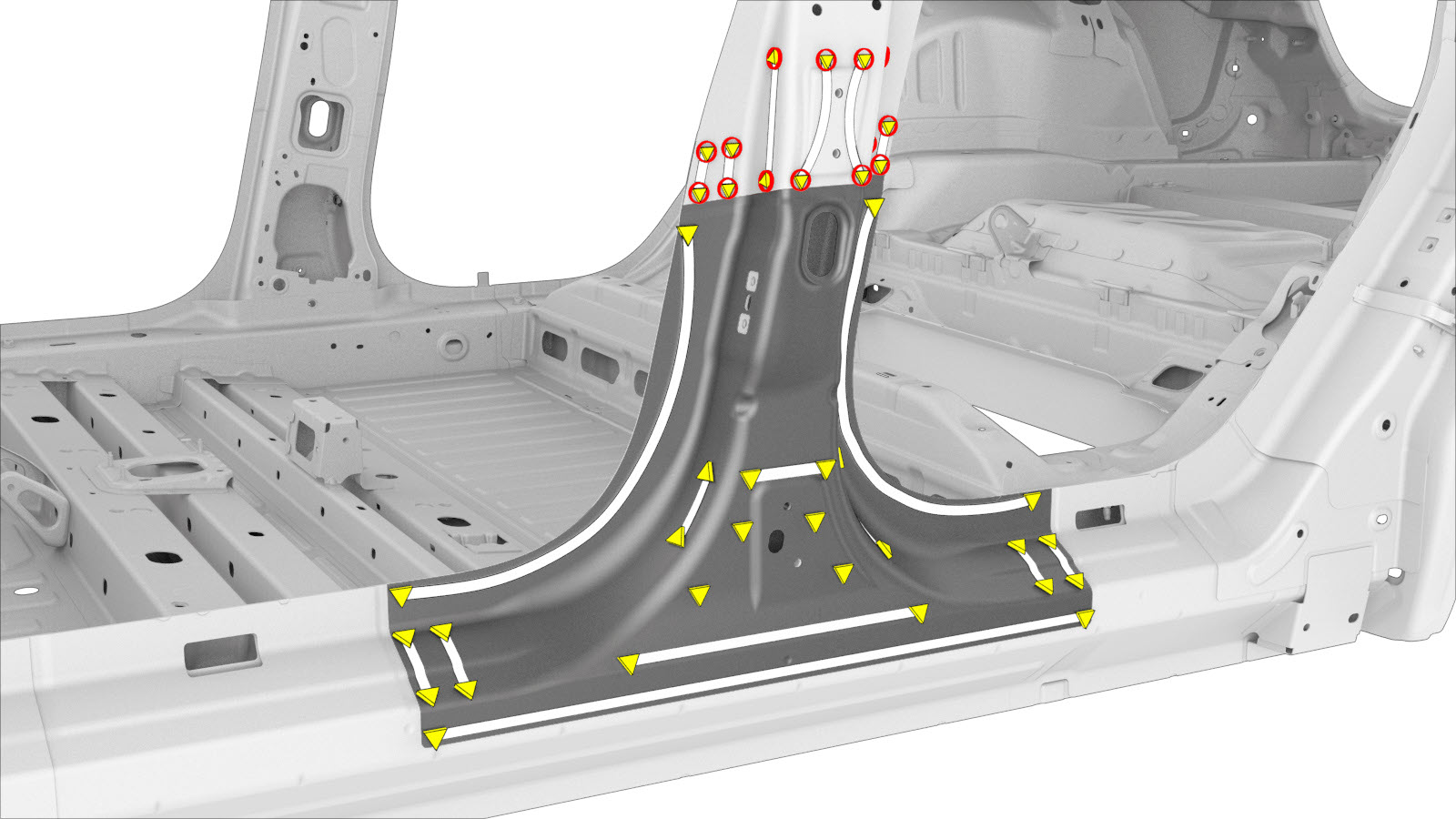

  7. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  8. Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.

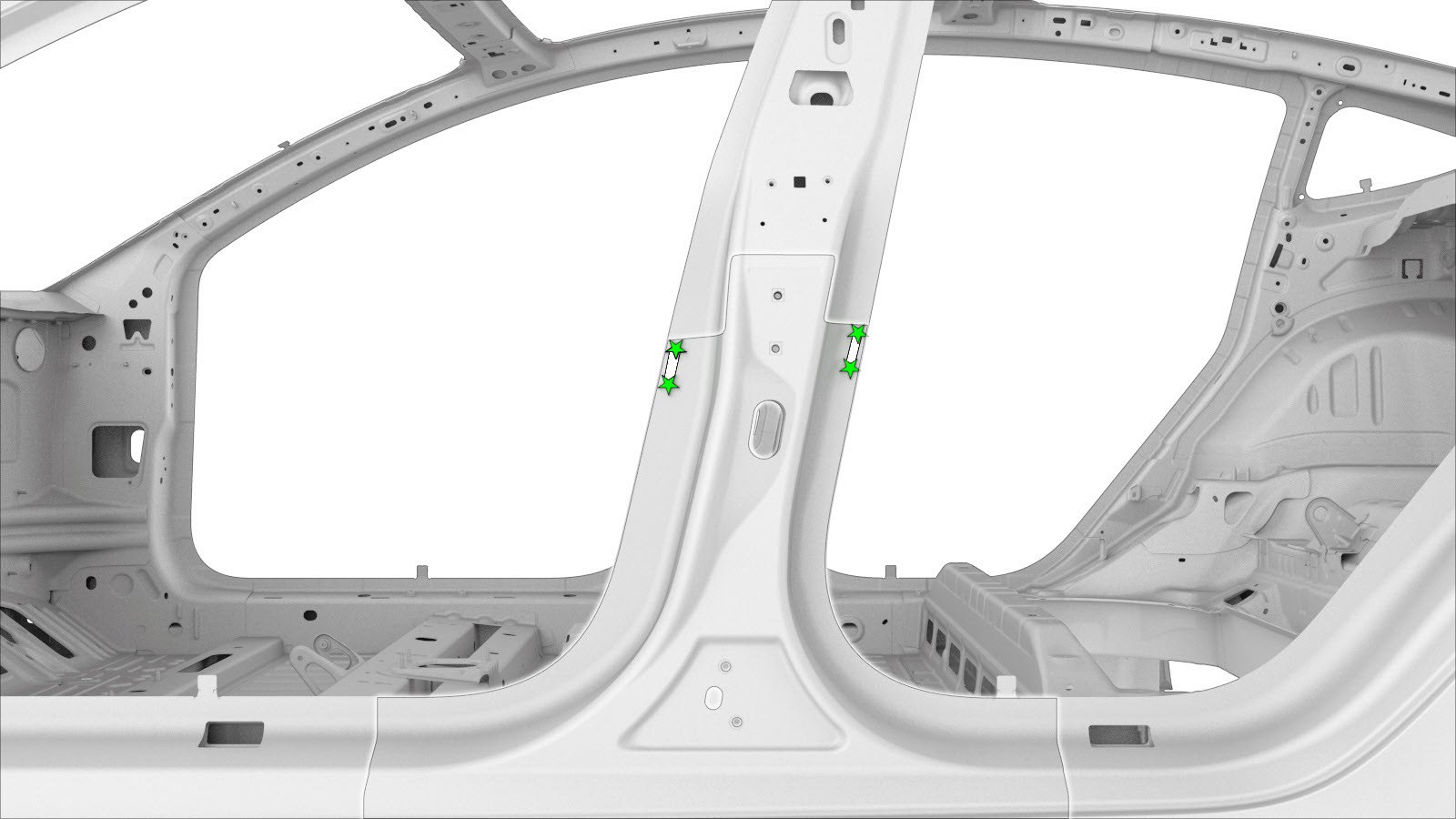

  9. Instale la fijación como se indica.
    o Remaches Flow Form, S38
  10. Efectúe las operaciones posteriores a la reparación necesarias.
