Interior de panel lateral

Código de corrección: 10101016602 10101015802 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

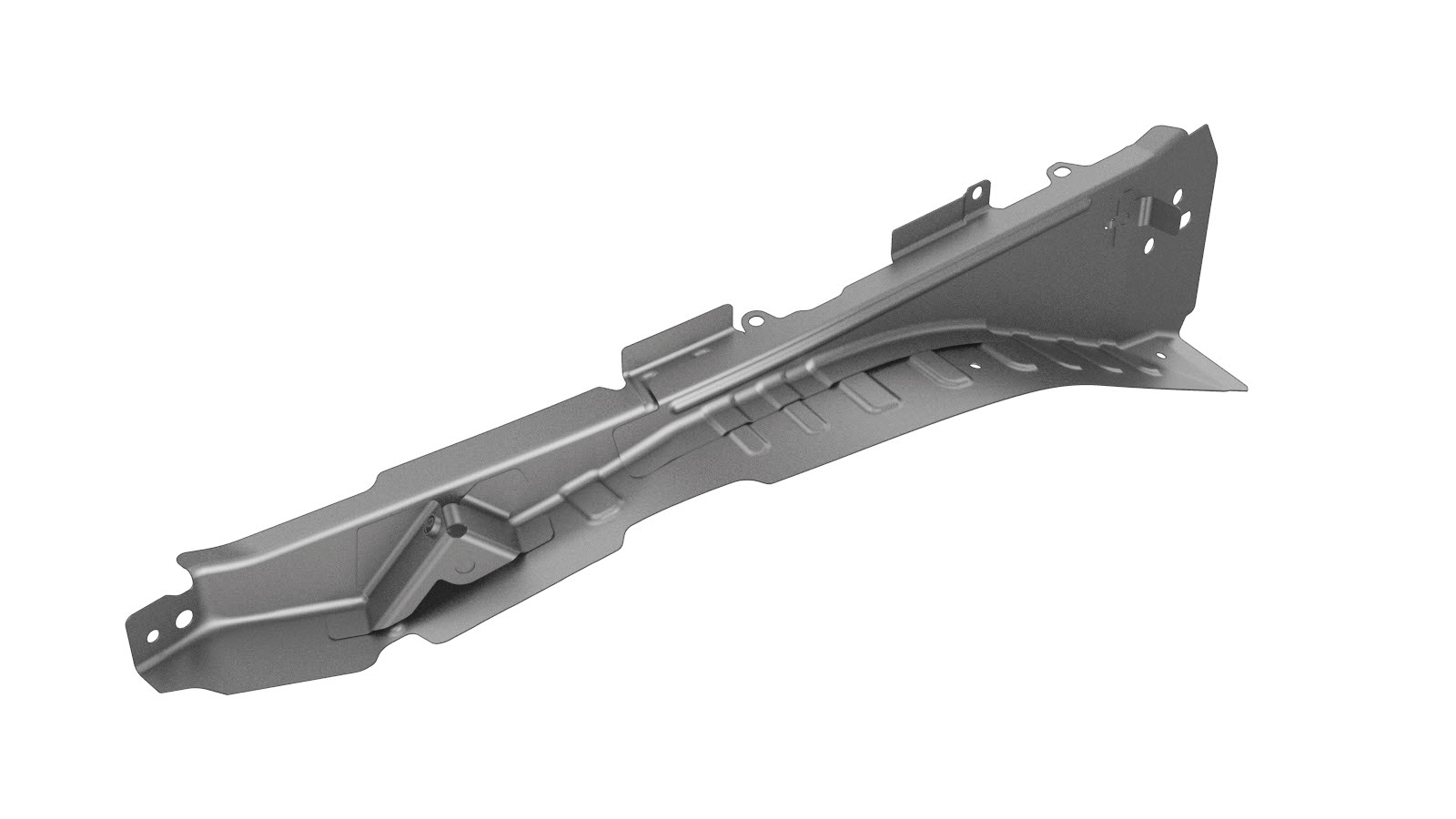

1 ASY, SHOTGUN INNER (interior del panel lateral)
12 Remache estructural de alta resistencia, 6,5 mm
16 Remache abombado estructural, 6,5 mm
2 Remache avellanado, 4,8 mm, corto
1 Remache Flow Form S18
1 Remache Flow Form S48
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Door - Front - LH (Remove and Install).
  2. Retire Windshield (LHD) (Remove and Replace).
  3. Retire Wheel Arch Liner - Front - LH (Remove and Replace).
  4. Retire Fender Assembly - Front - LH (Remove and Install).
  5. Retire Hood Assembly (Remove and Replace).
  6. Retire Noise Absorber - Motor Bay - Front (Remove and Replace).
  7. Retire Hinge - Active Hood - LH (Remove and Replace).

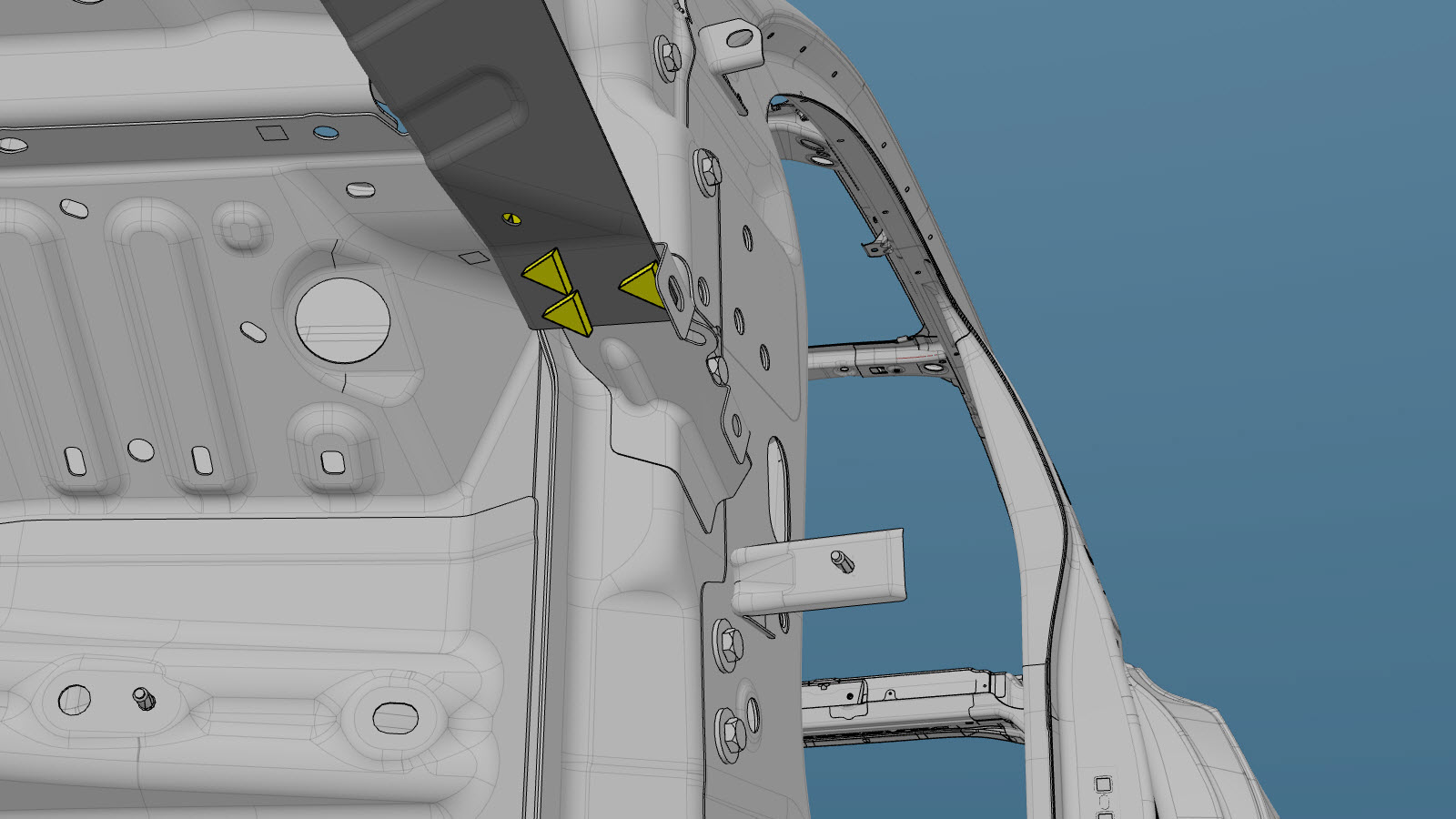

  8. Retire Exterior del panel lateral.

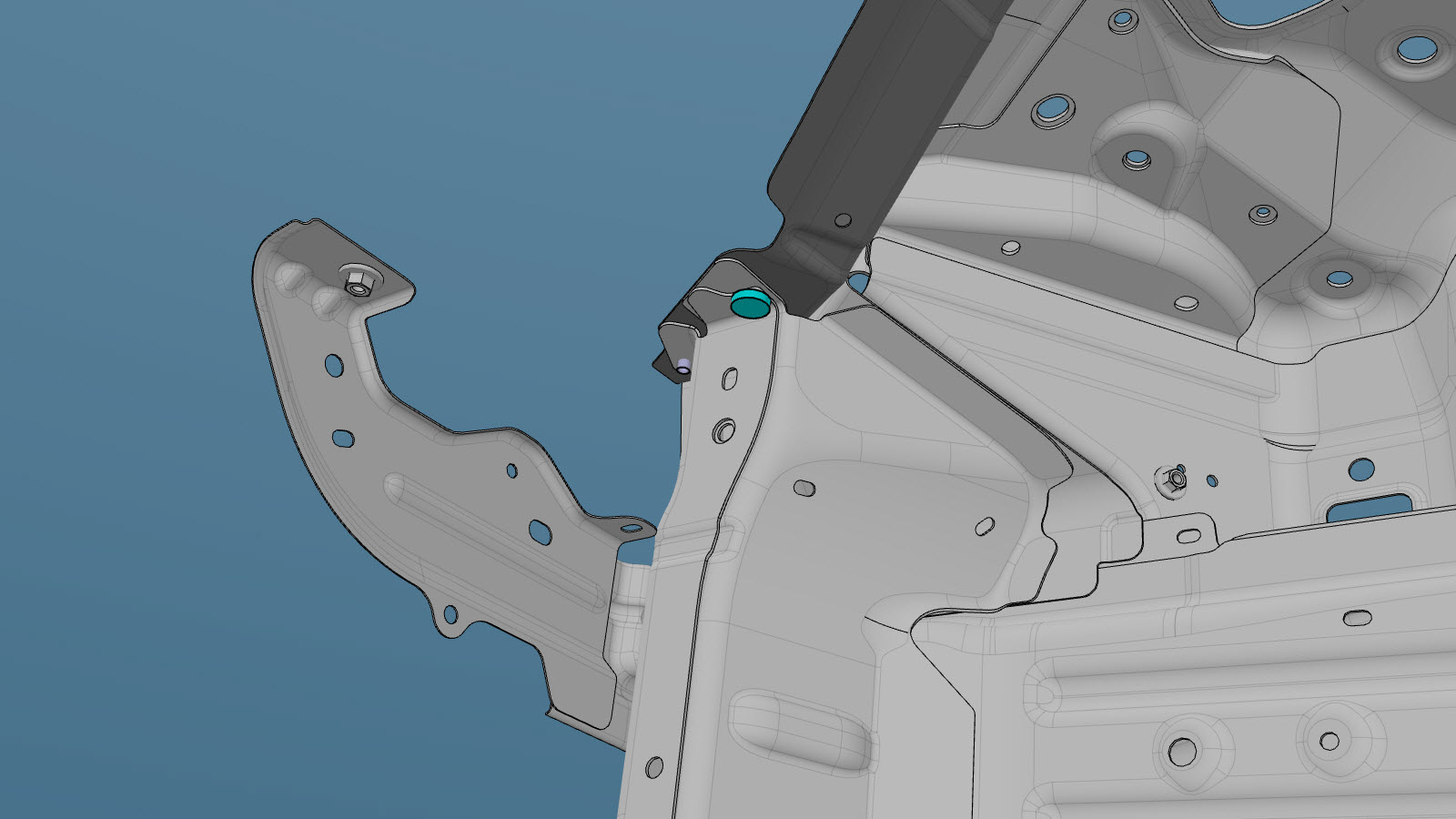

  9. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

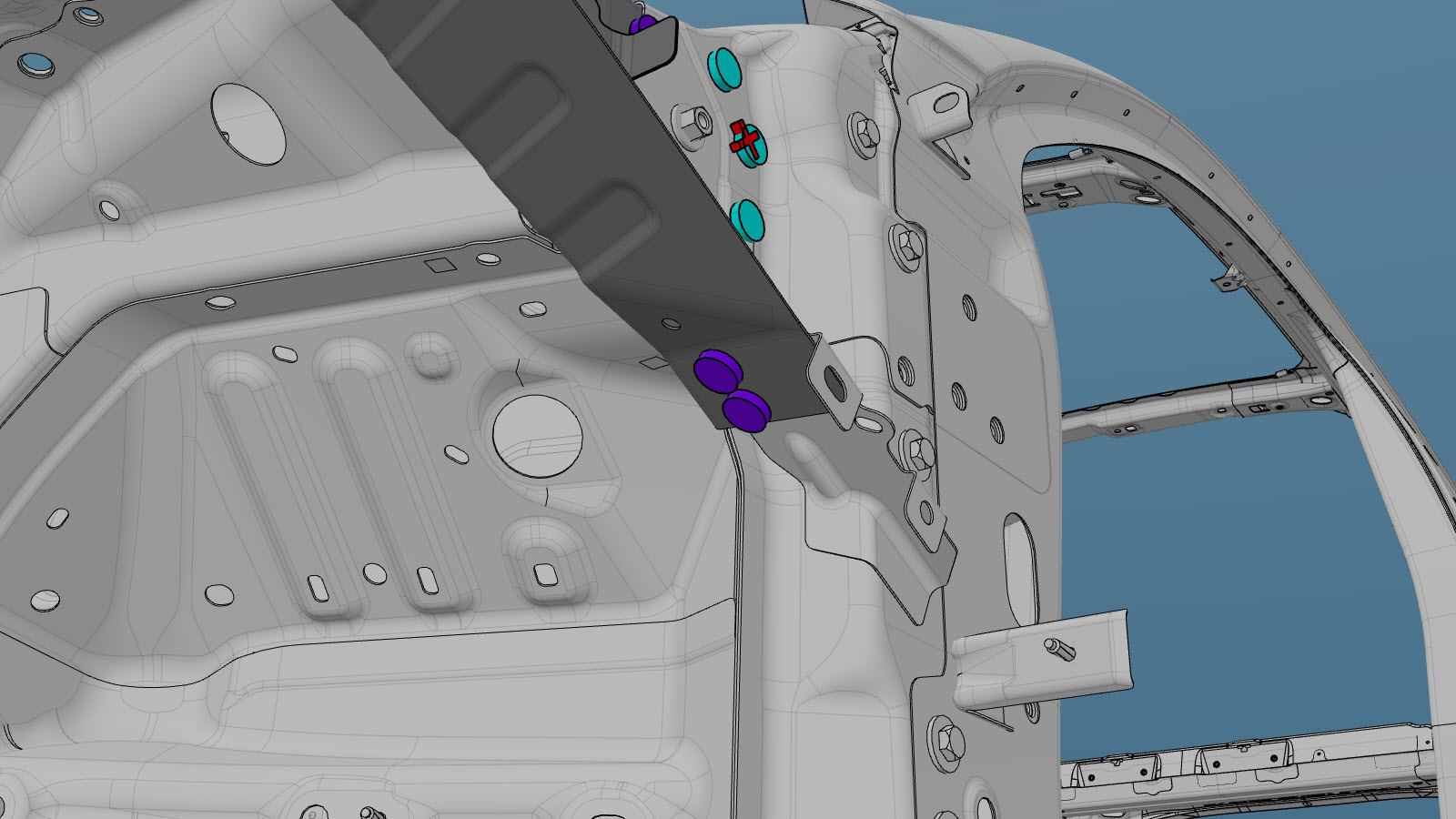

  10. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

    Línea/punto de referencia

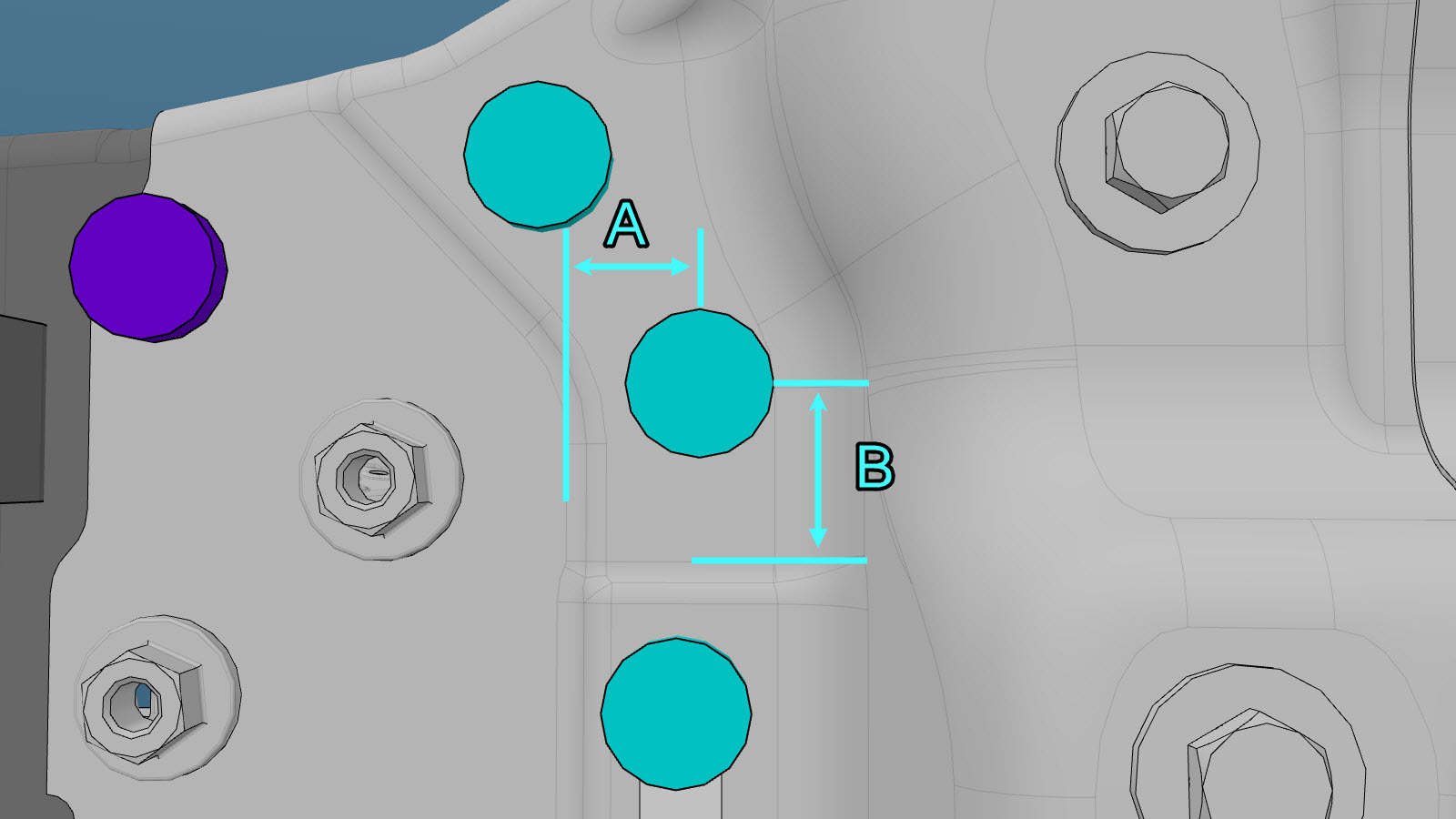

    Remache estructural de alta resistencia, 6,5 mm
    • A = 10 mm
    • B = 24 mm

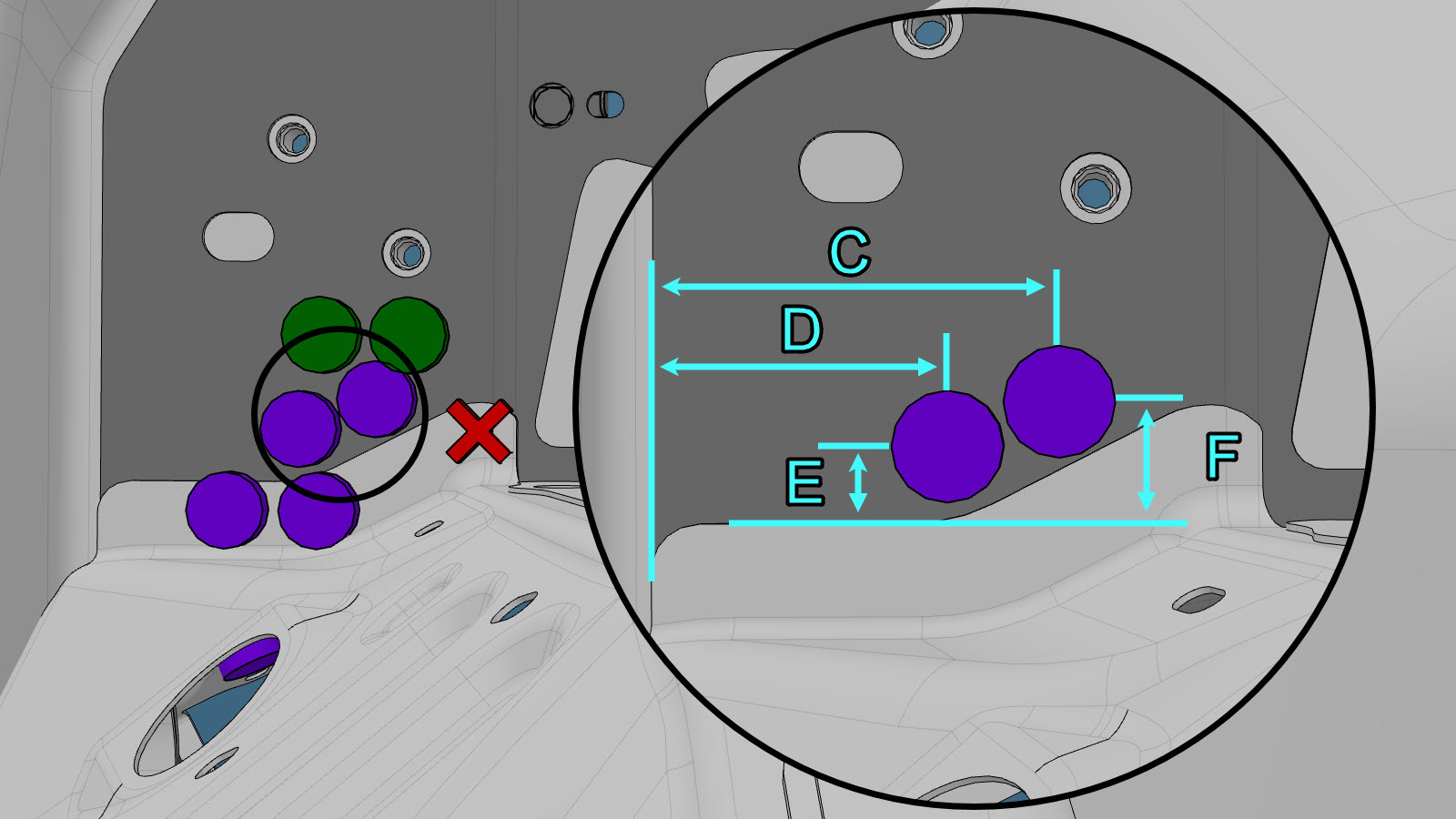

    Remache abombado estructural, 6,5 mm
    • C = 74 mm
    • D = 54 mm
    • E = 14 mm
    • F = 22 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches Flow Form, S18

  11. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  12. Instale el componente o los componentes nuevos.
  13. Instale el nuevo Exterior del panel lateral.

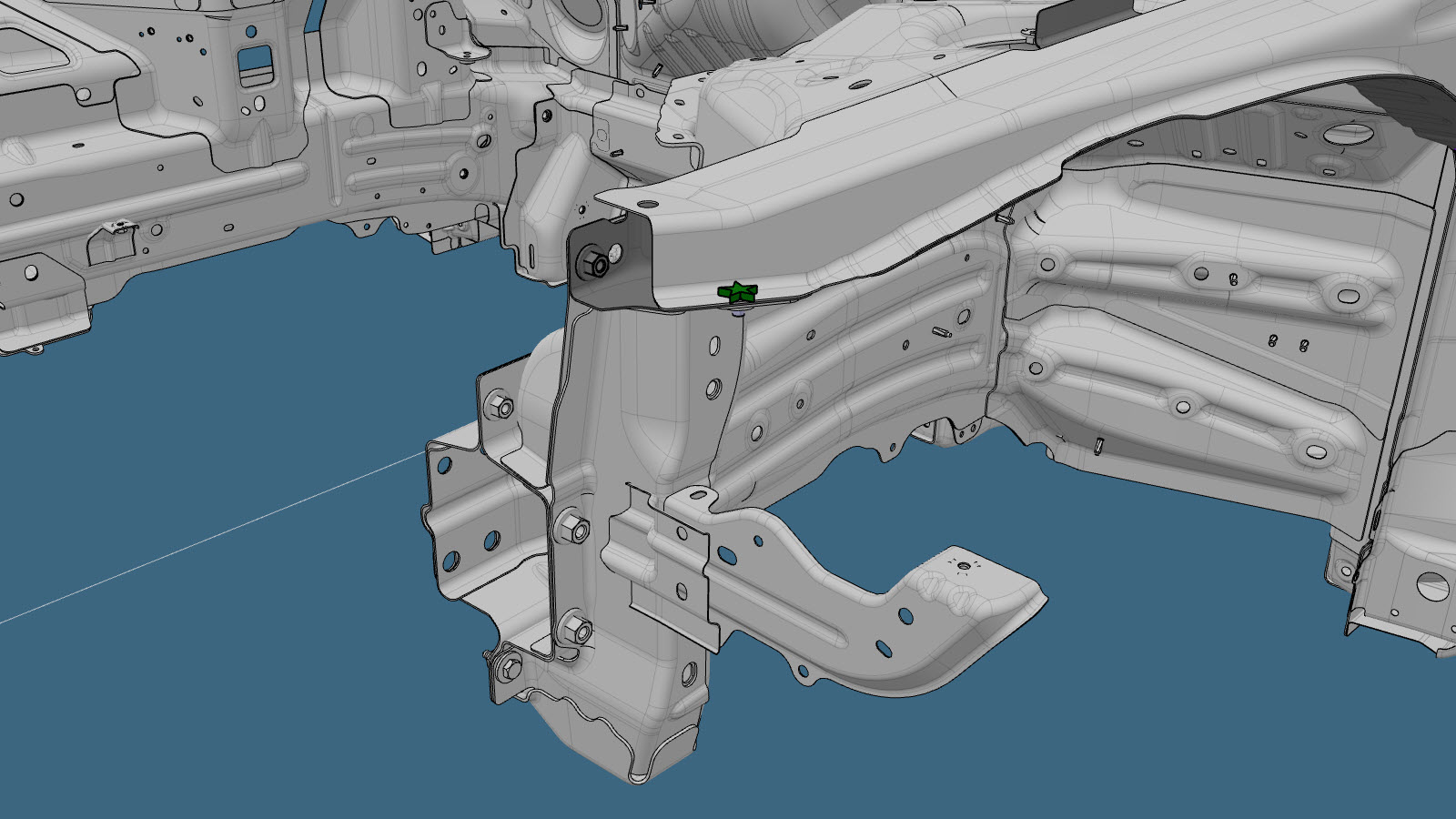

  14. Instale el nuevo Soporte de fijación del guardabarros.
  15. Instale la fijación como se indica.
    o Remaches Flow Form, S48
  16. Efectúe las operaciones posteriores a la reparación necesarias.
  17. Instale Hinge - Active Hood - LH (Remove and Replace).
  18. Instale Noise Absorber - Motor Bay - Front (Remove and Replace).
  19. Instale Hood Assembly (Remove and Replace).
  20. Instale Fender Assembly - Front - LH (Remove and Install).
  21. Instale Wheel Arch Liner - Front - LH (Remove and Replace).
  22. Instale Windshield (LHD) (Remove and Replace).
  23. Instale Door - Front - LH (Remove and Install).
