Refuerzo del paso de rueda trasero

Código de corrección: 10101911102 10101911602 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

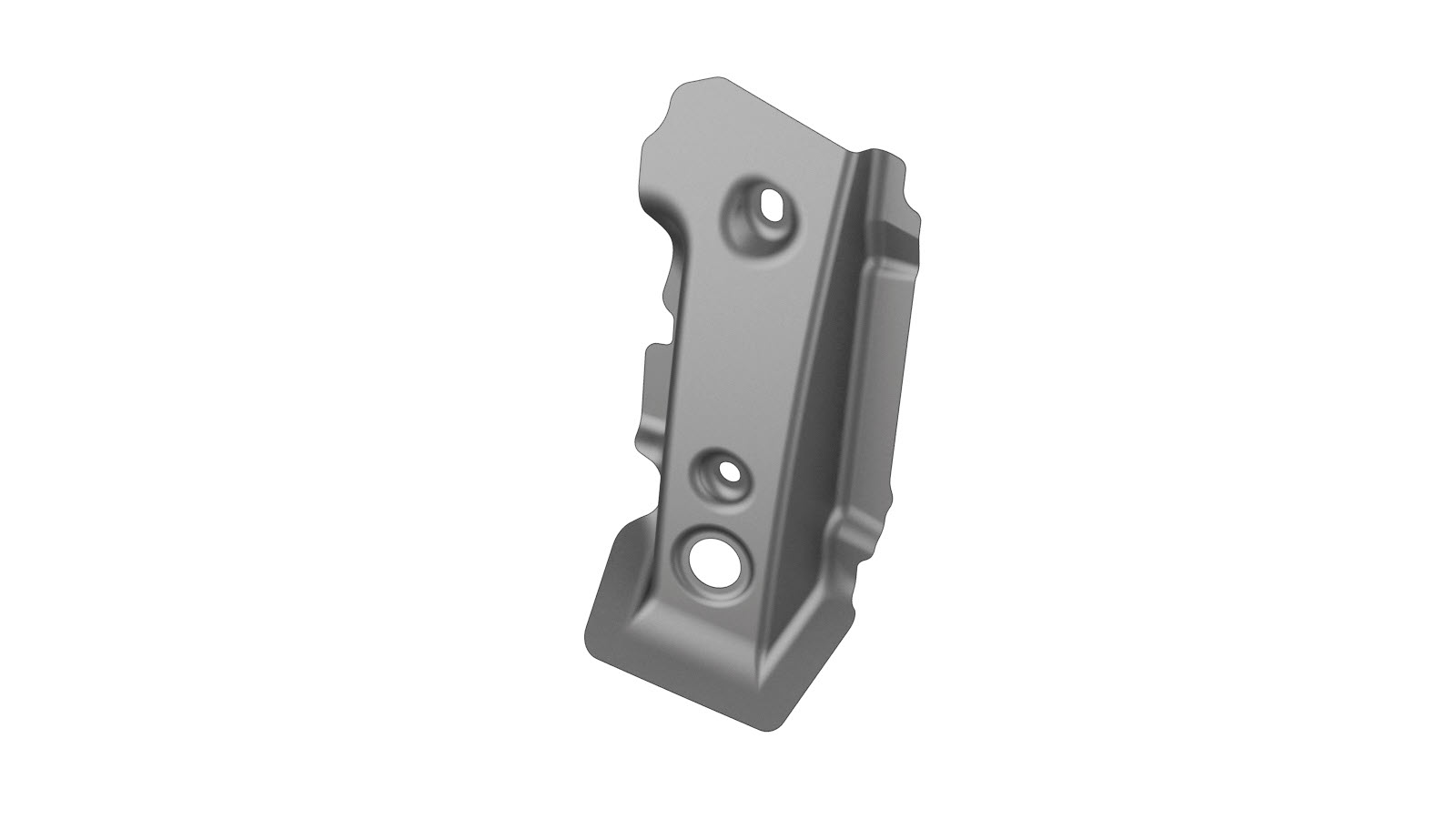

1 PNL REAR WHEELHOUSE REINF CLOSEOUT (refuerzo del paso de rueda trasero)
7 Remache, 4,8 mm
2 Remache abombado estructural, 6,5 mm
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Trim - Side - Trunk - LH (Remove and Replace).
  2. Retire ECU - Charge Port (Gen4) (Remove and Replace).
  3. Retire Insulator - Stuffer - Wheelhouse (Remove and Replace).
  4. Retire Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  5. Retire Wheel Arch Liner - Rear - LH (Remove and Replace).
  6. Retire la porción necesaria de Exterior del lateral de la carrocería para dejar al descubierto el componente situado debajo que se va a sustituir.
  7. Retire el componente original.

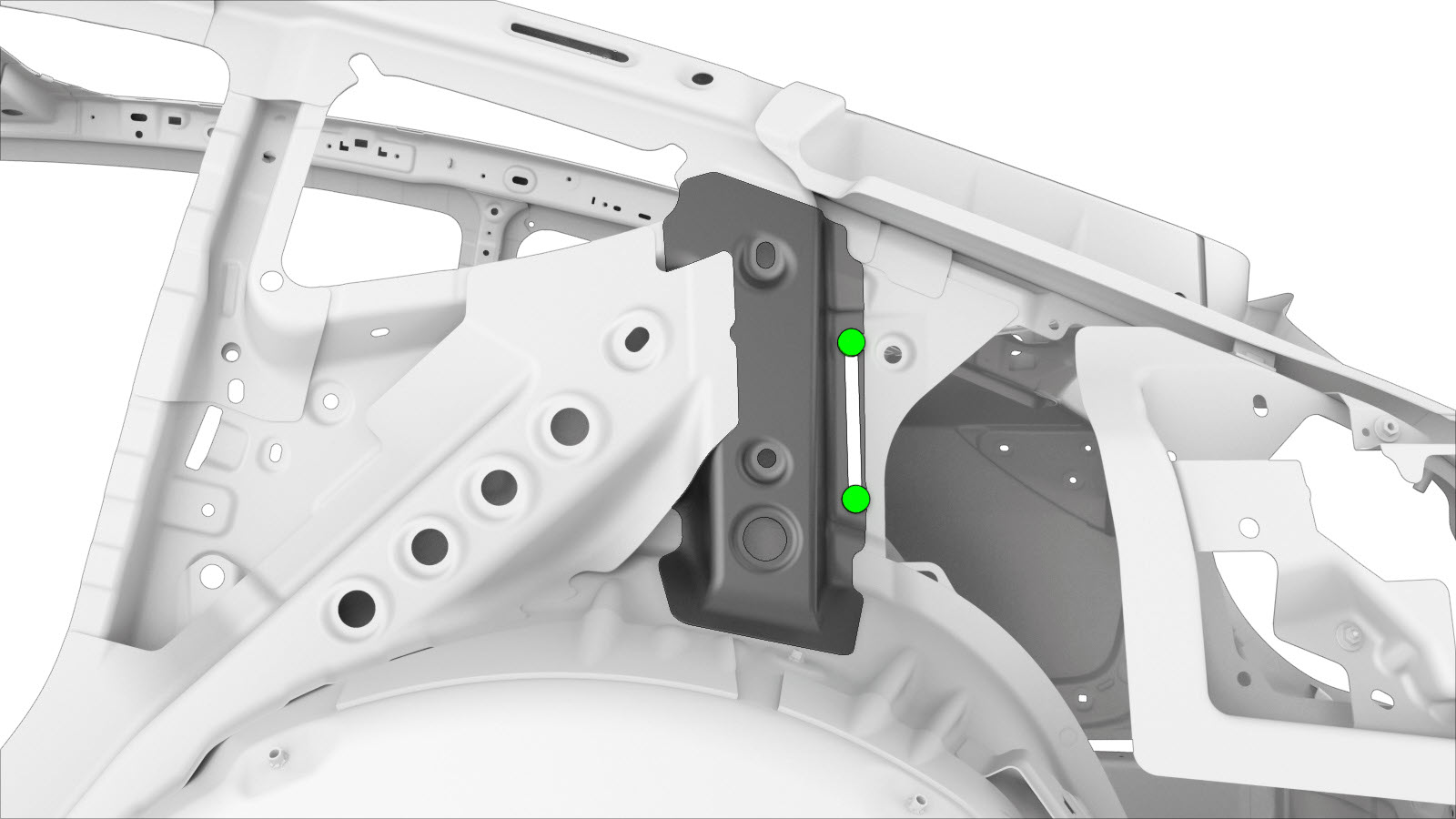

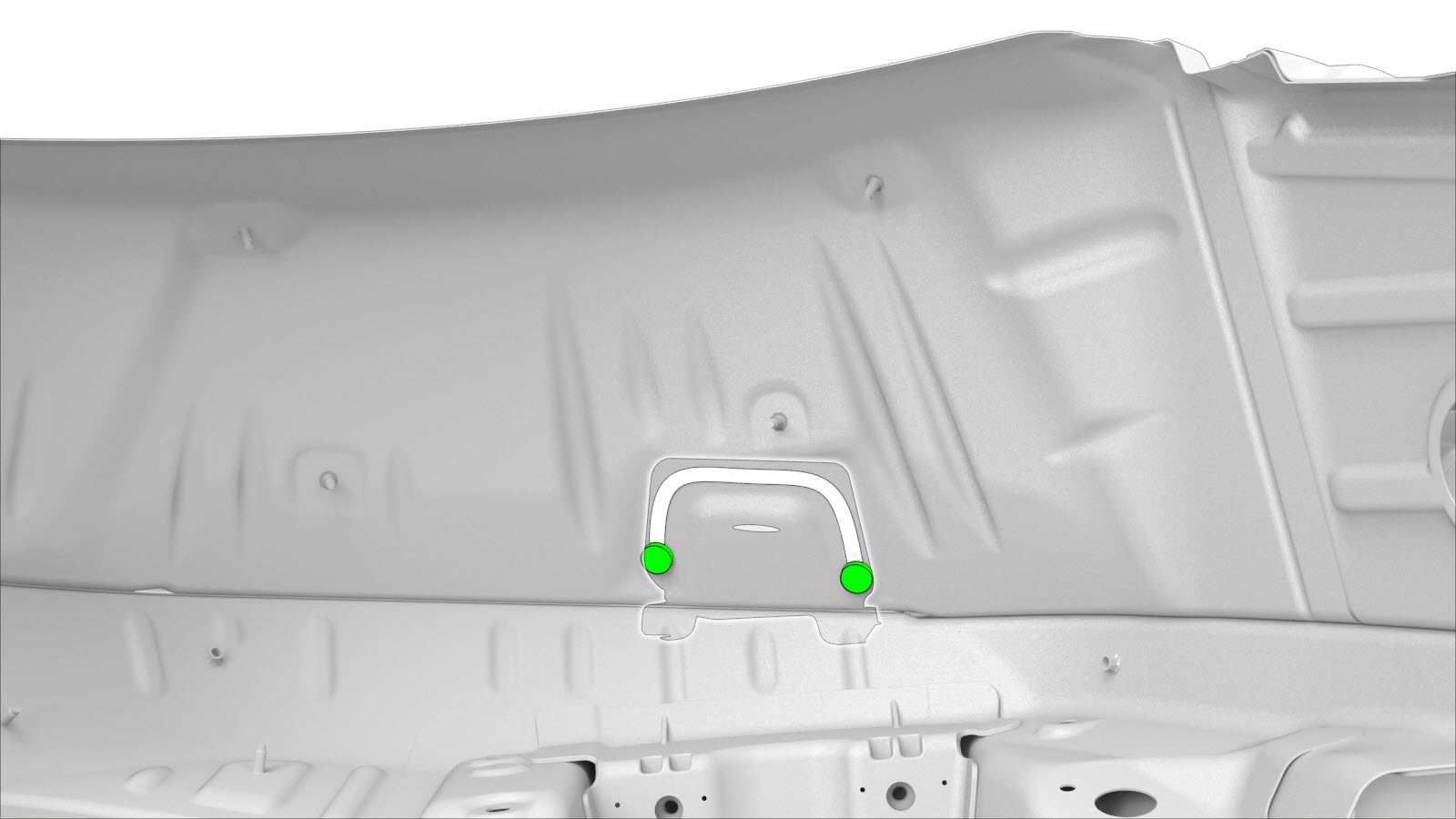

    o Soldaduras por puntos de fábrica
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

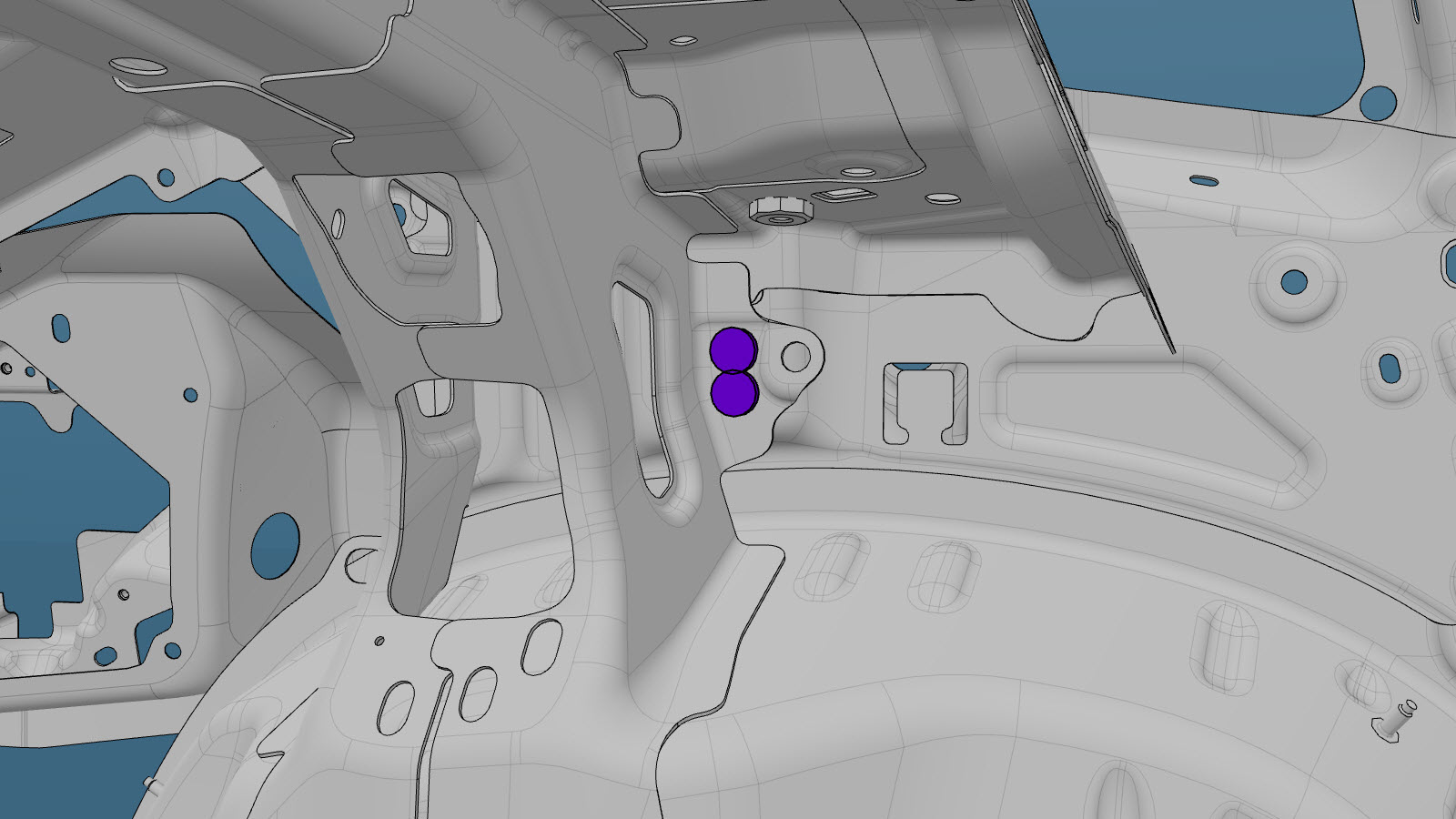

    o SPR de fábrica

  8. Preparación para la instalación.

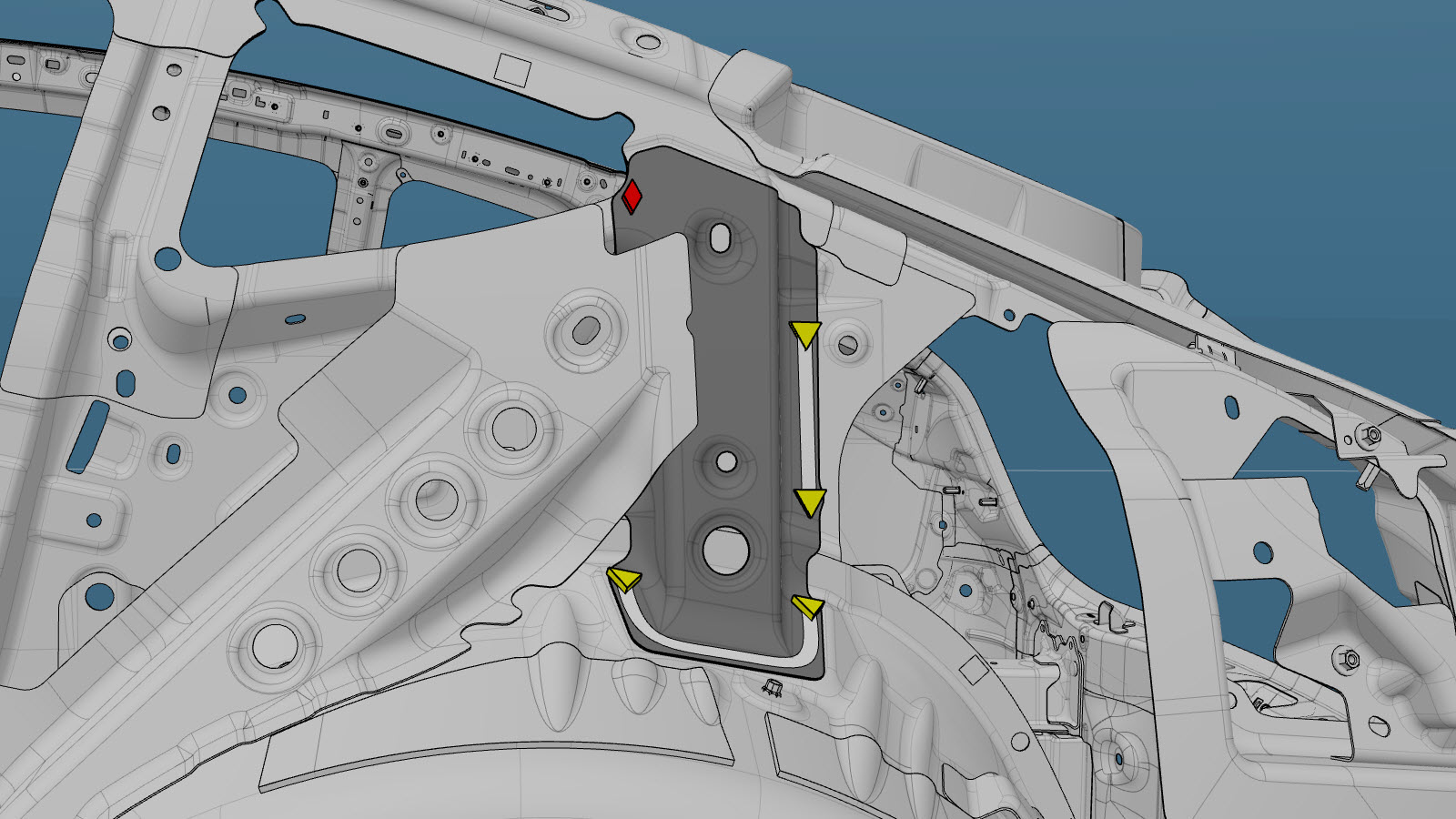

    o Remaches, 4,8 mm

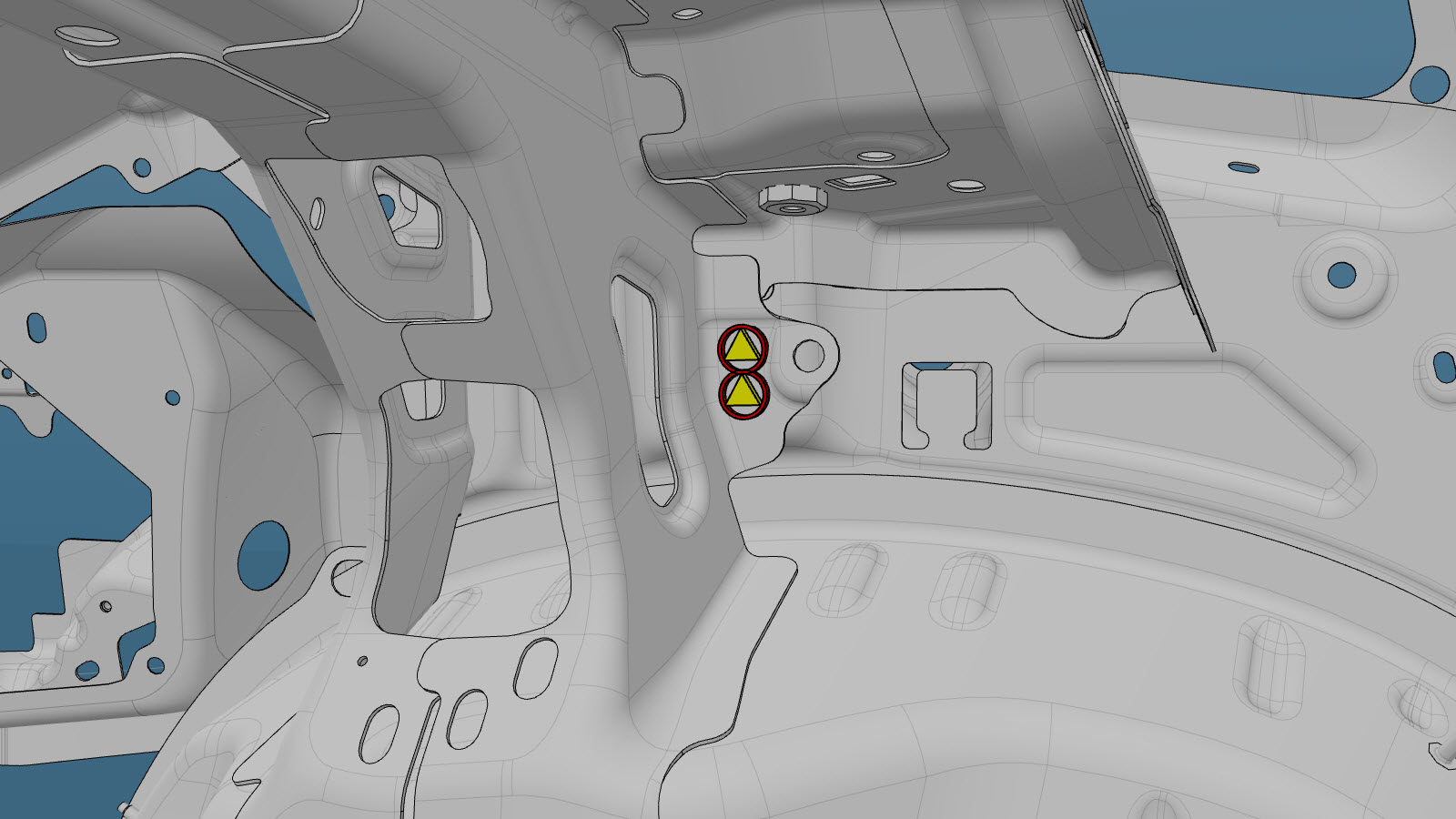

    o Remaches abombados estructurales, 6,5 mm

  9. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  10. Instale el componente o los componentes nuevos.
  11. Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  12. Instale Wheel Arch Liner - Rear - LH (Remove and Replace).
  13. Instale Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  14. Instale Insulator - Stuffer - Wheelhouse (Remove and Replace).
  15. Instale ECU - Charge Port (Gen4) (Remove and Replace).
  16. Instale Trim - Side - Trunk - LH (Remove and Replace).
