Placa de sellado del travesaño (delantero)

Código de corrección: 10101017202 10101017302 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

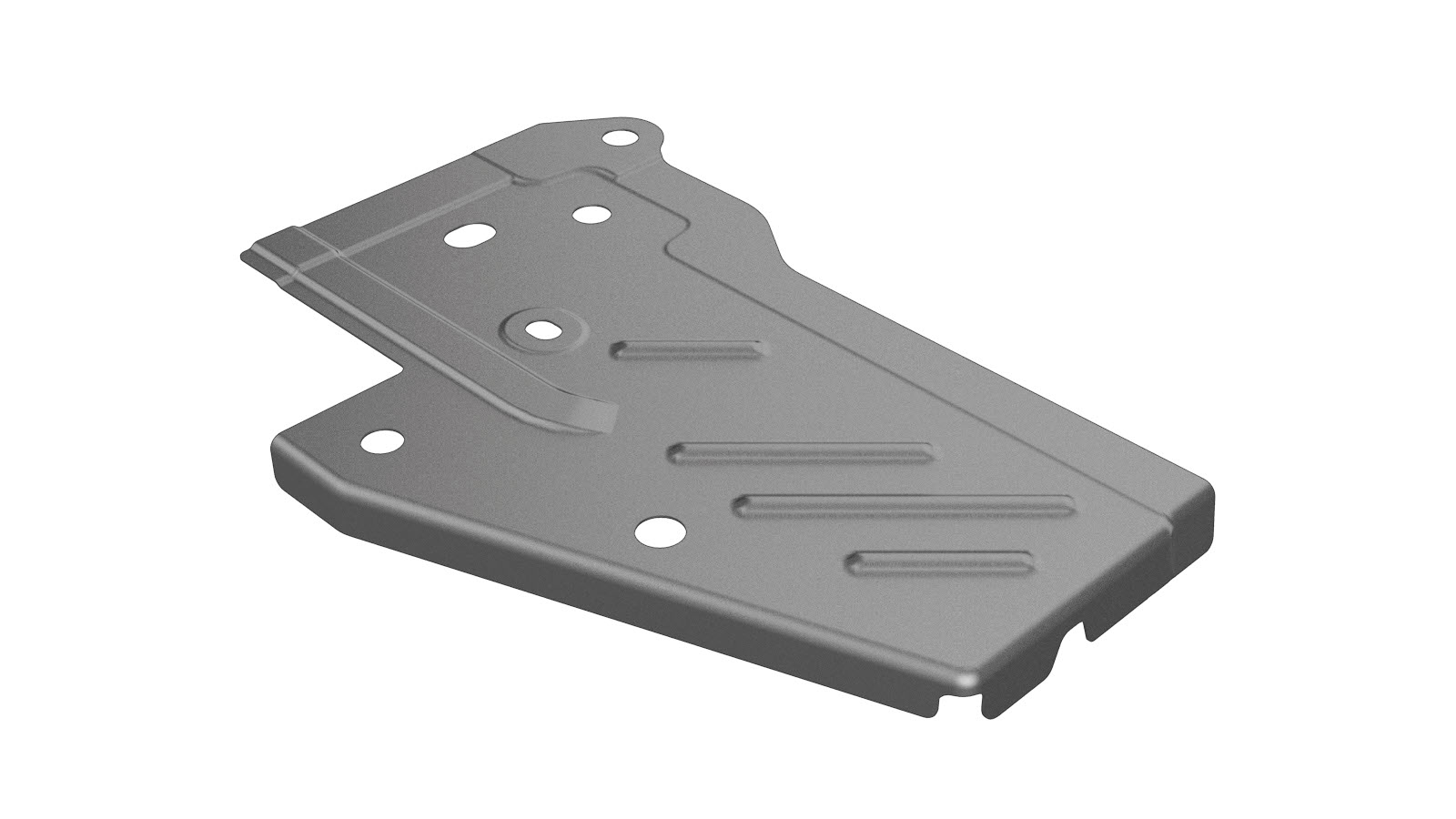

1 PLATTER SEALING CROSSMEMBER FRONT (Placa de sellado del travesaño, delantera)

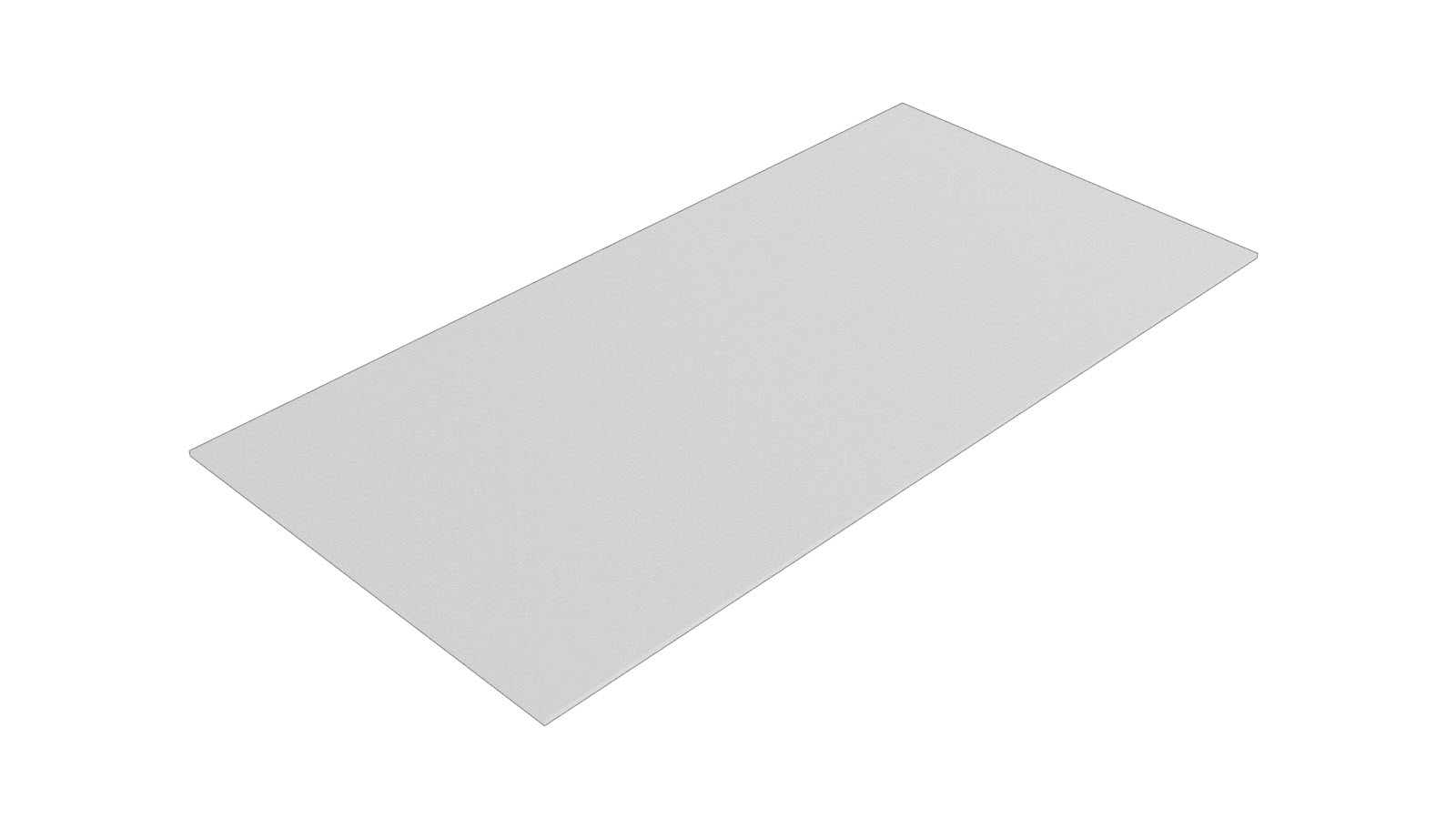

1 BUTYL FOIL PATCH 300X150x2MM (Parche de película de butilo)

Referencia de Tesla 1004969-00-A.
3 Remache avellanado estructural, 6,5 mm
3 Remache abombado estructural, 6,5 mm
5 Remache avellanado, 4,8 mm, largo
11 Remache avellanado, 4,8 mm, corto

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire el componente original.

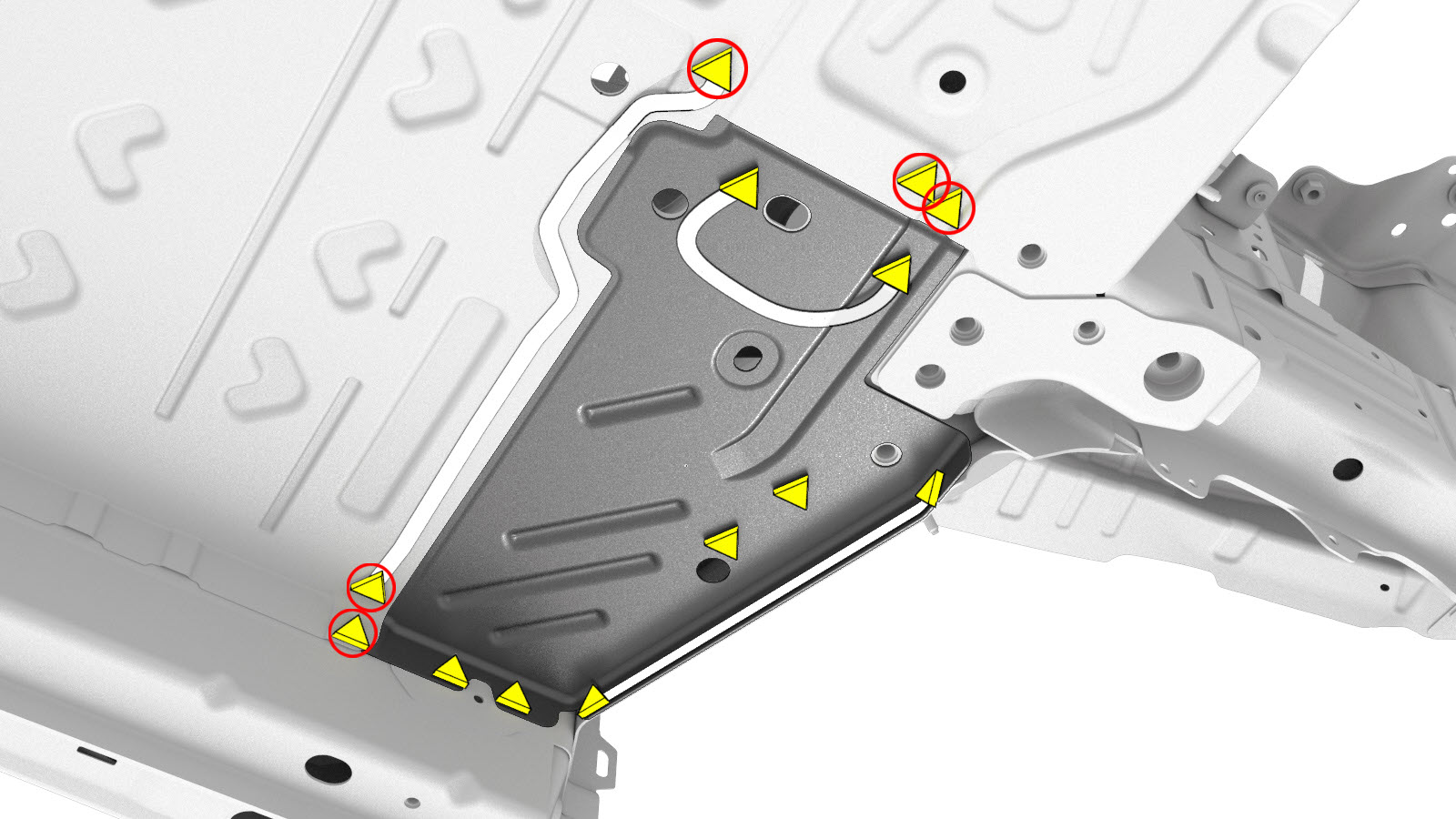

    o Soldaduras por puntos de fábrica
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

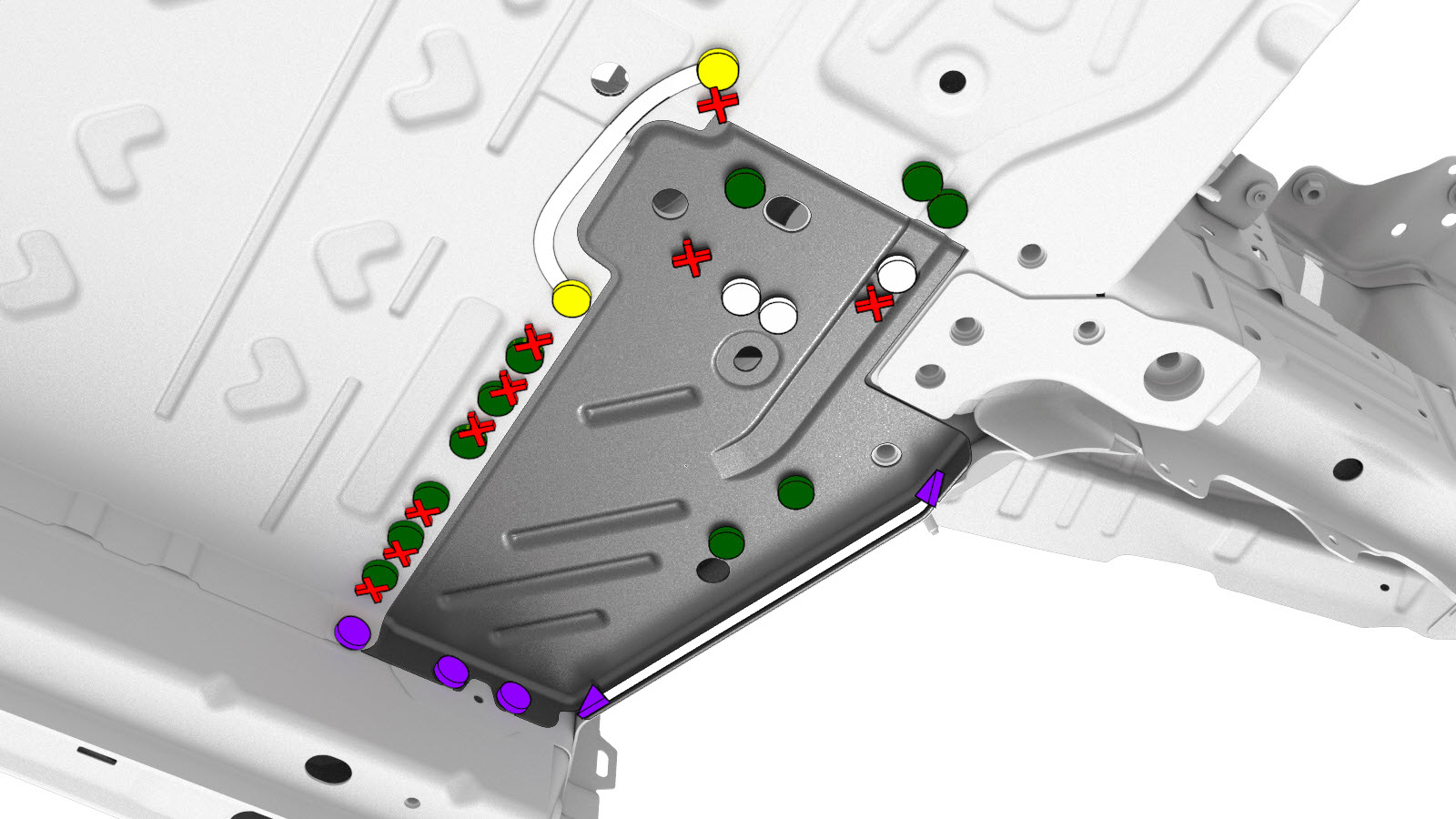

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, largos

    o Soldaduras por puntos de instalación

    Informational PurposesAn informational icon, calling your attention
    Nota
    Algunas ubicaciones de instalación de remaches se han desplazado para evitar los lugares en los que no se vayan a sustituir las fijaciones retiradas.
  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
  5. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.

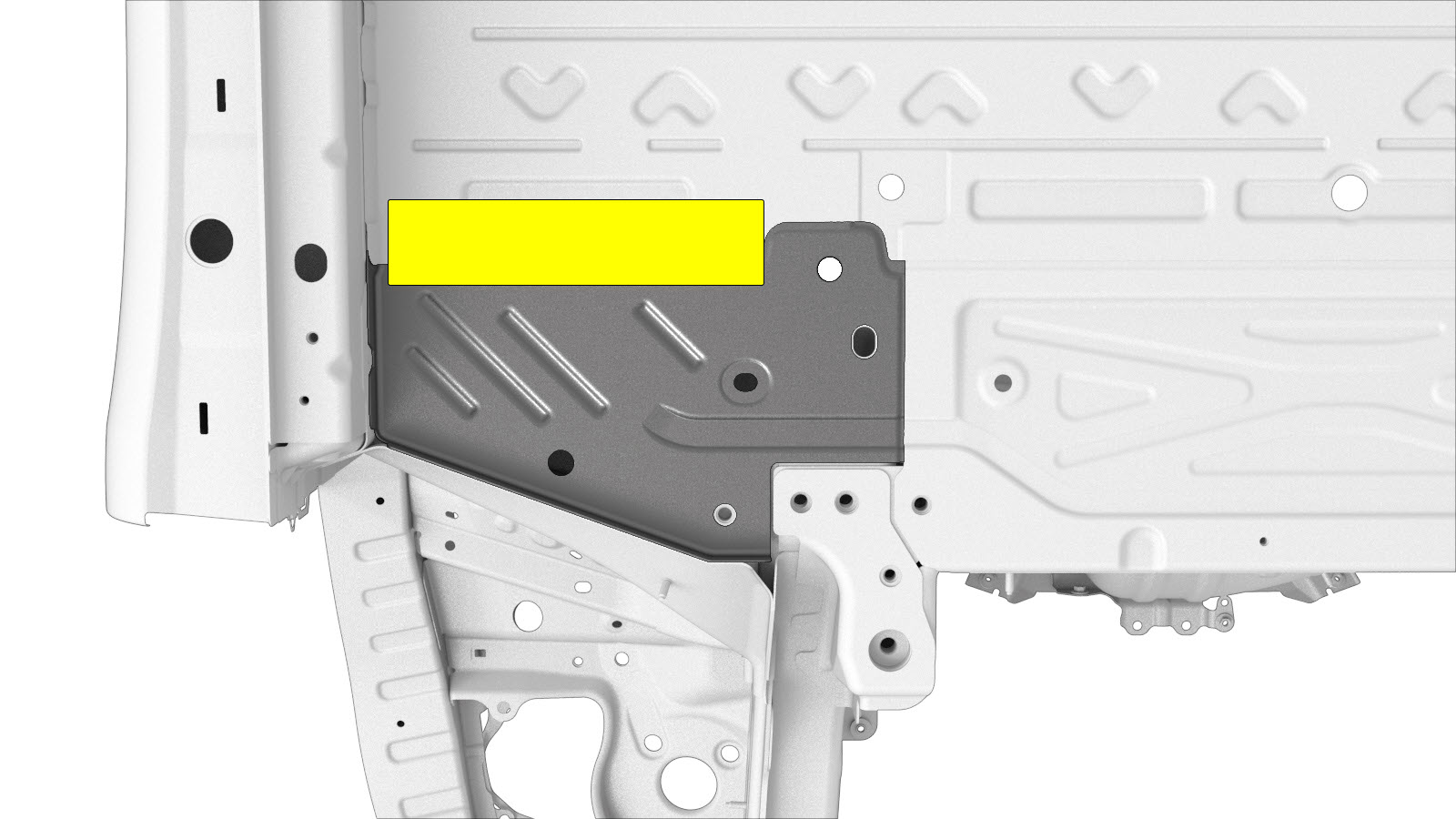

  6. Corte el parche de película de butilo y cubra los remaches instalados como se muestra.
  7. Efectúe las operaciones posteriores a la reparación necesarias.
