Extensión del exterior del paso de rueda

Código de corrección: 10101907302 10101900102 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

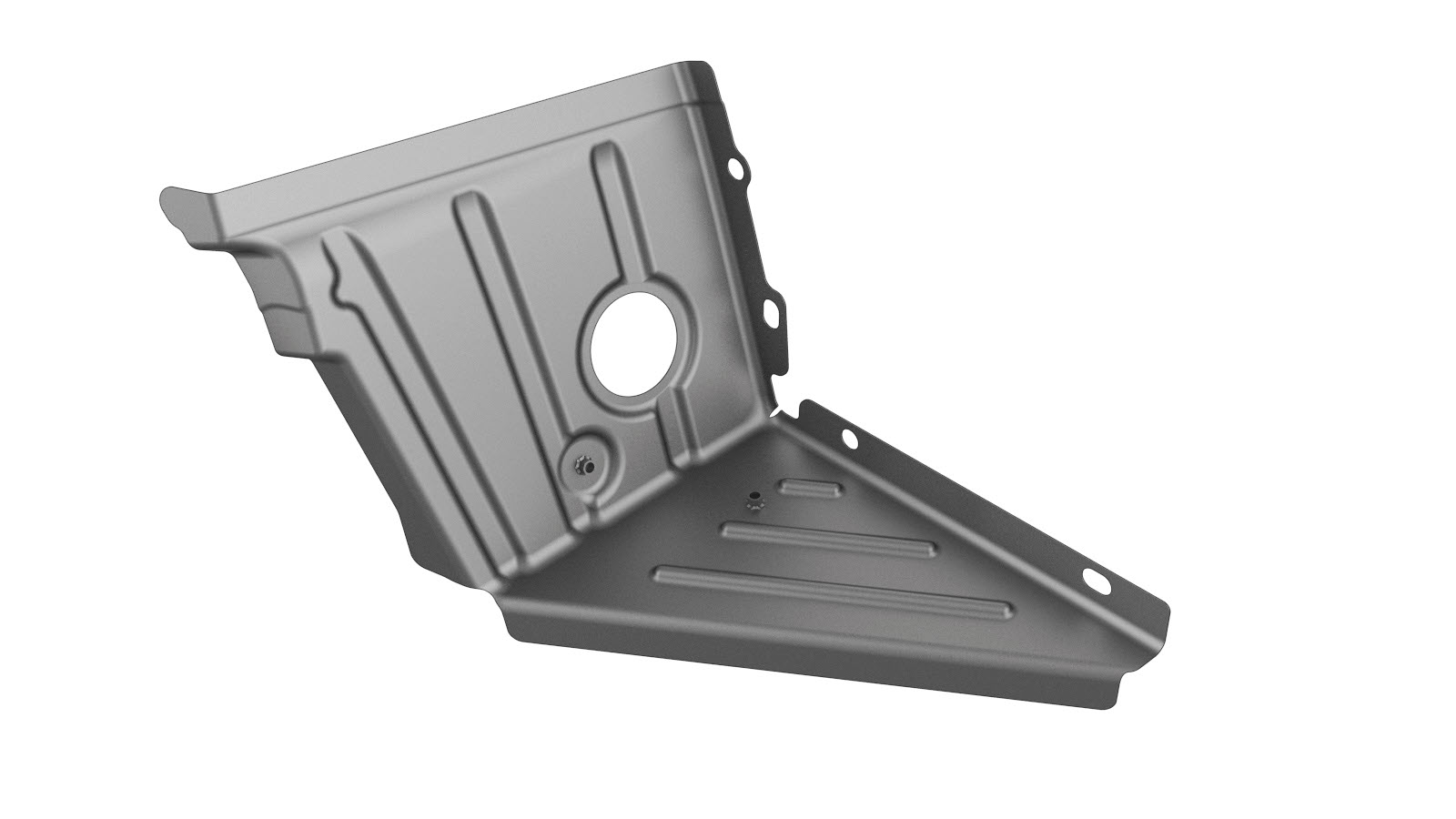

1 EXTN, WHEELHOUSE OTR (Extensión del exterior del paso de rueda)
9 Remache, 4,8 mm
5 Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Wheel Arch Liner - Rear - LH (Remove and Replace).
  2. Retire Charge Port (NACS) (Remove and Replace).
  3. Retire Bracket - Rear Wing - LH (Remove and Replace).
  4. Retire Air Extractor (Remove and Replace).

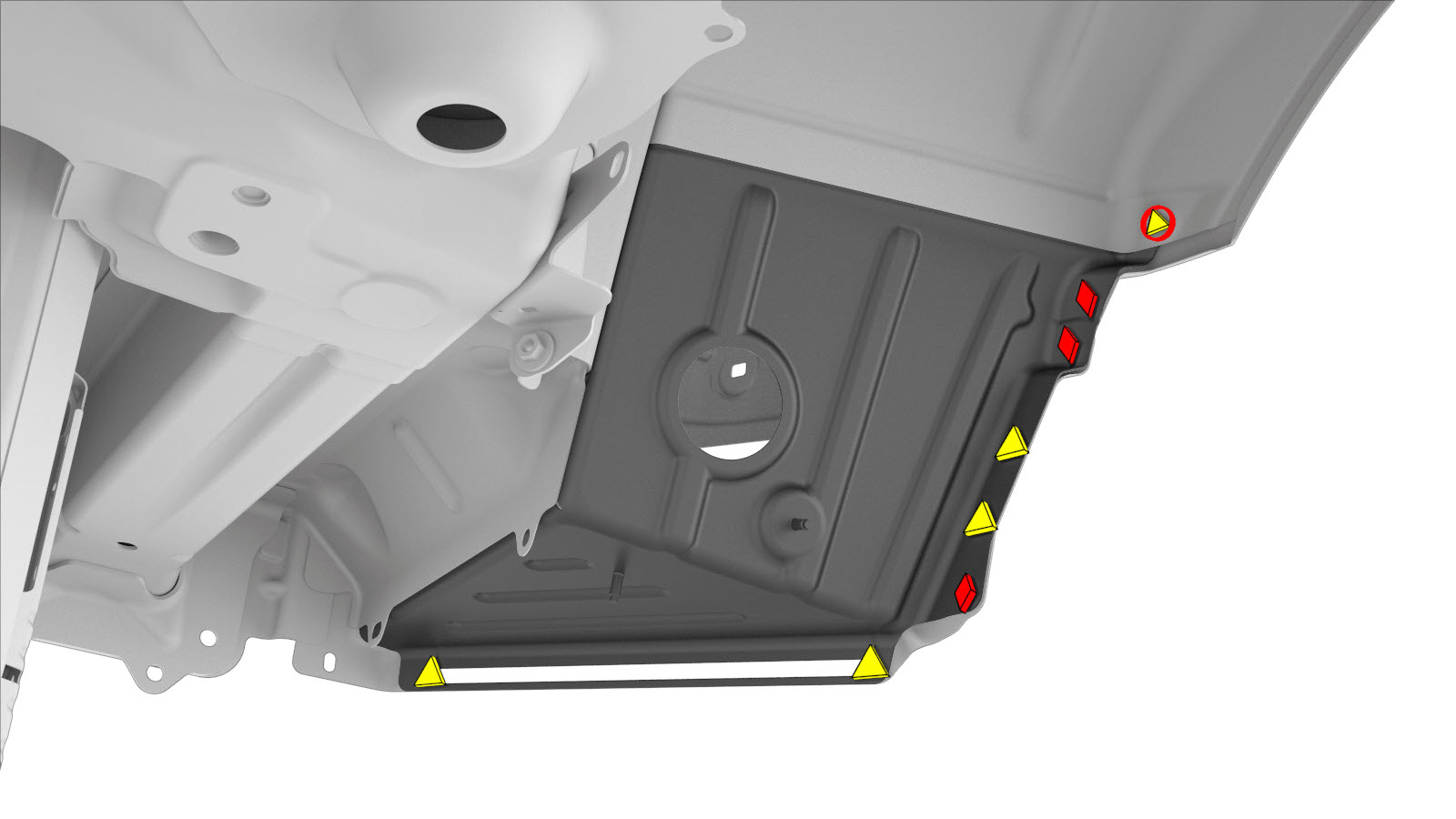

  5. Retire el componente original.

    o SPR de fábrica

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para perforar a través de los puntos de soldadura de fábrica, perfore solo los 2 paneles interiores; no perfore a través del panel exterior del lateral de la carrocería.

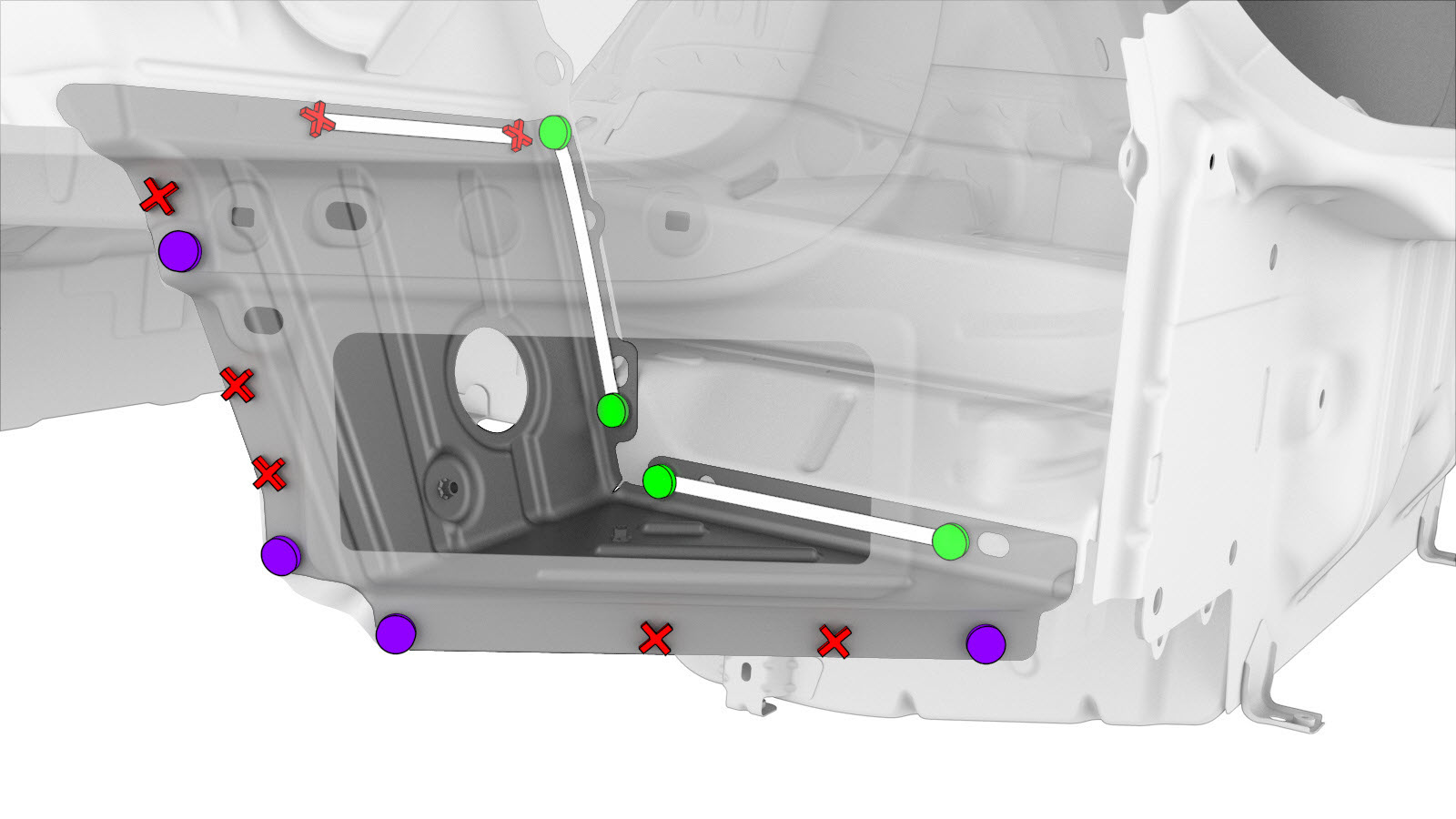

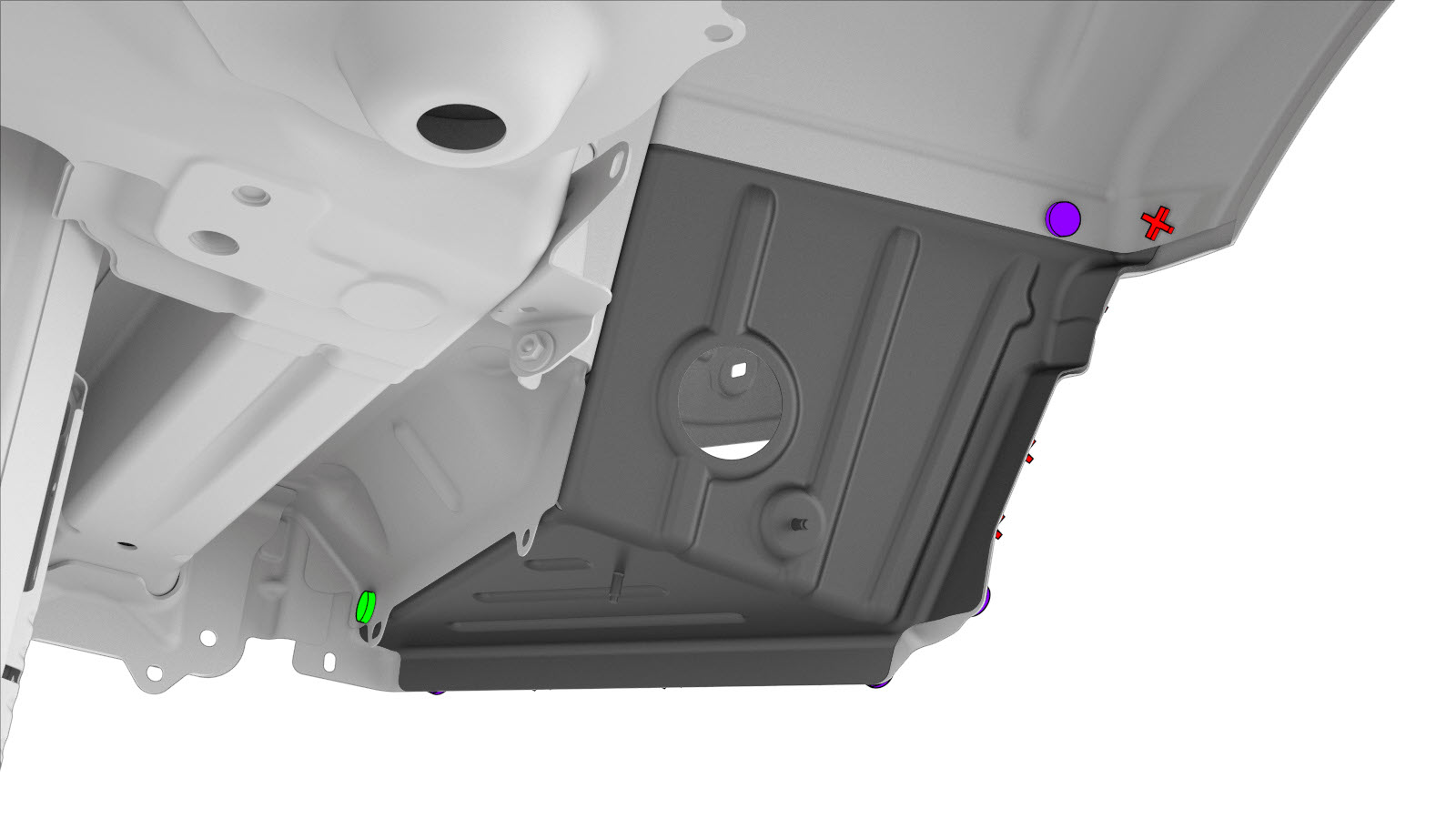

  6. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica. Fije esta ubicación únicamente con adhesivo estructural.

    o Remaches, 4,8 mm

    o Remaches abombados estructurales, 6,5 mm

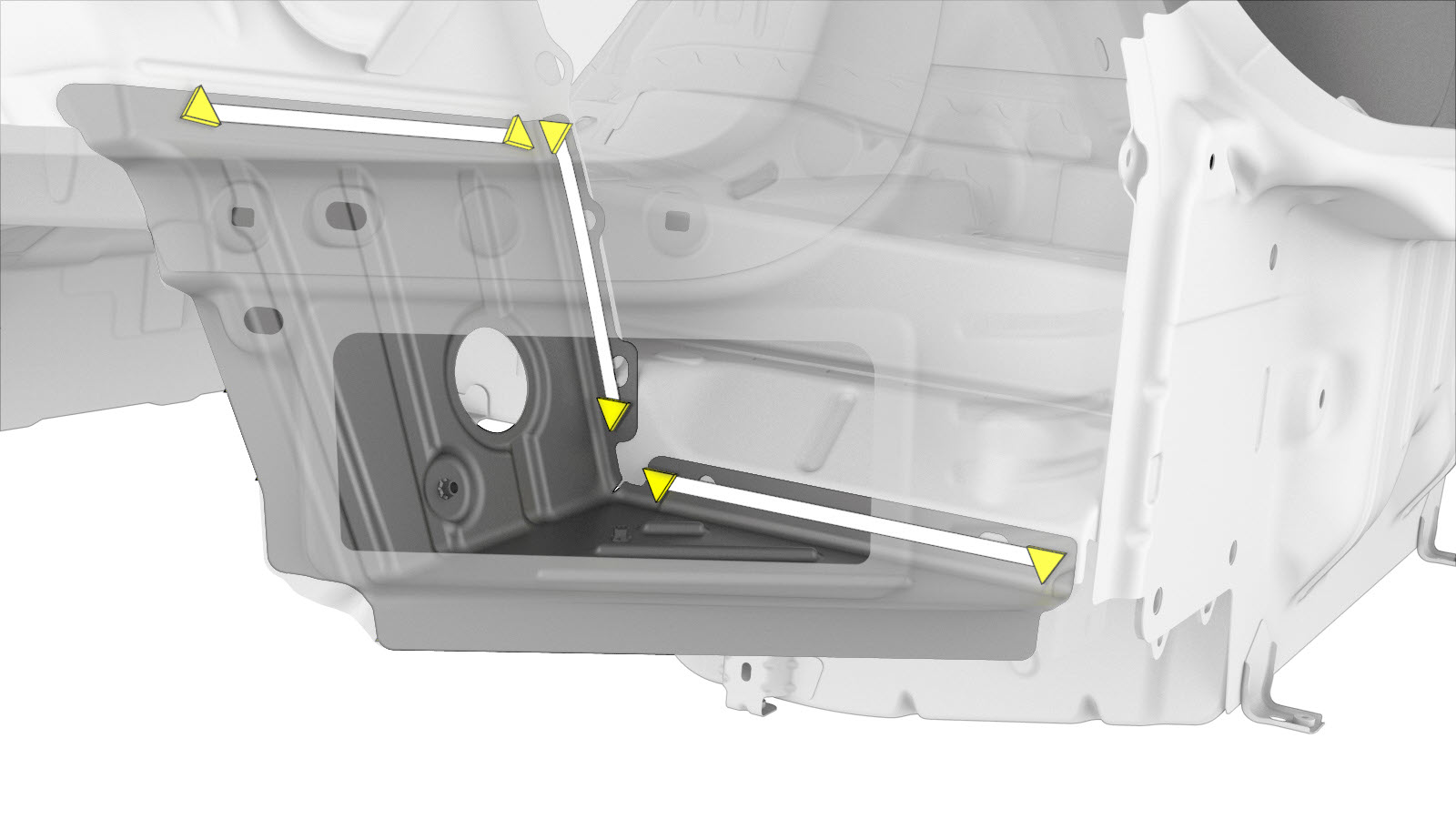

  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale el componente o los componentes nuevos.
  9. Efectúe las operaciones posteriores a la reparación necesarias.
  10. Instale Air Extractor (Remove and Replace).
  11. Instale Bracket - Rear Wing - LH (Remove and Replace).
  12. Instale Charge Port (NACS) (Remove and Replace).
  13. Instale Wheel Arch Liner - Rear - LH (Remove and Replace).
