Pilar de bisagra

Lista de piezas

Cantidad Descripción Imagen / Notas
1 ASY - DOOR RING OUTER (conjunto del exterior del anillo de la puerta)
12 Remache estructural de alta resistencia, 6,5 mm
7 Remache avellanado estructural, 6,5 mm
2 Remache, 4,8 mm
6 Remache Flow Form S18
3 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

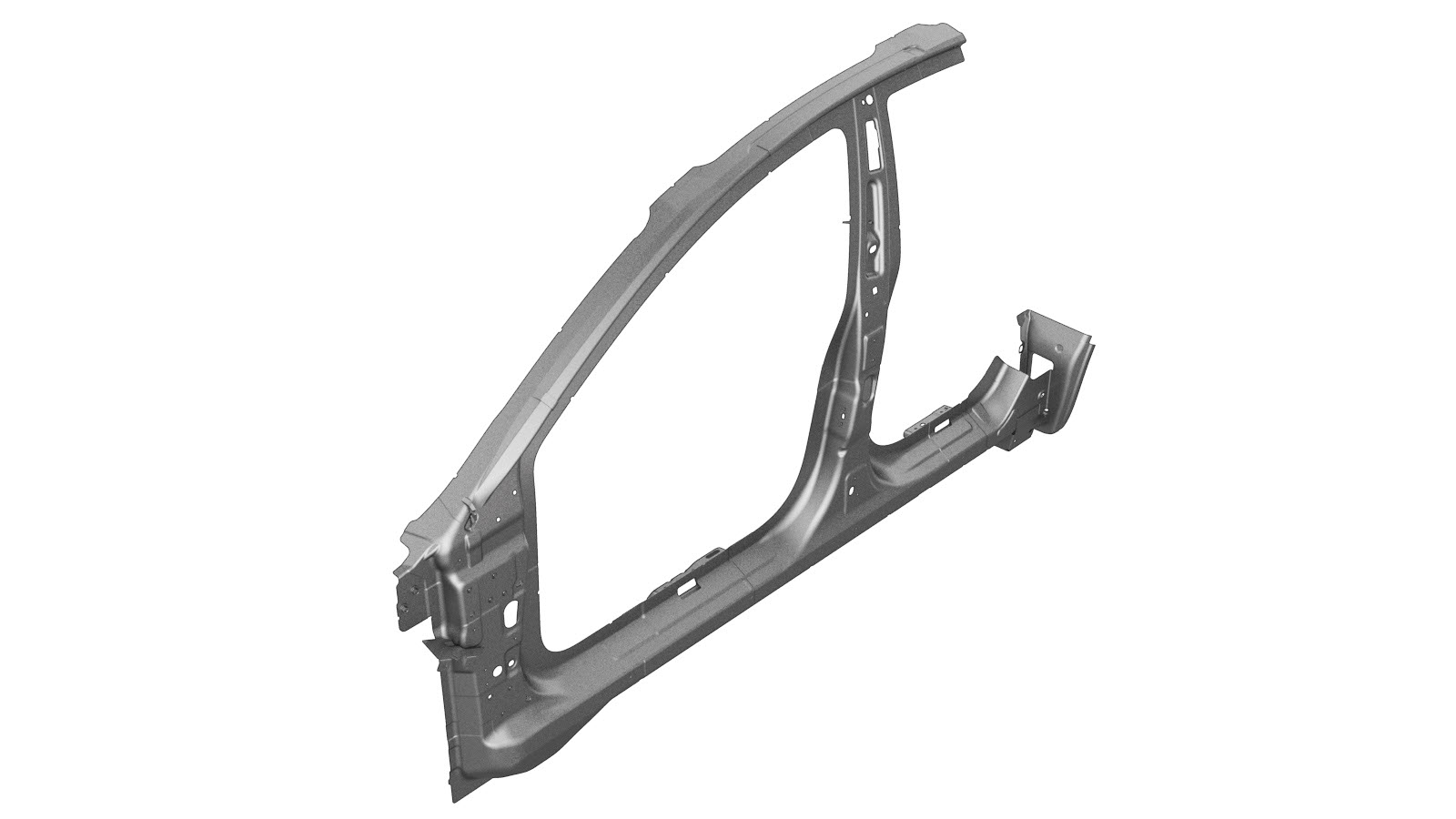

  1. Retire la porción necesaria de Exterior del lateral de la carrocería.
  2. Retire Exterior del panel lateral.

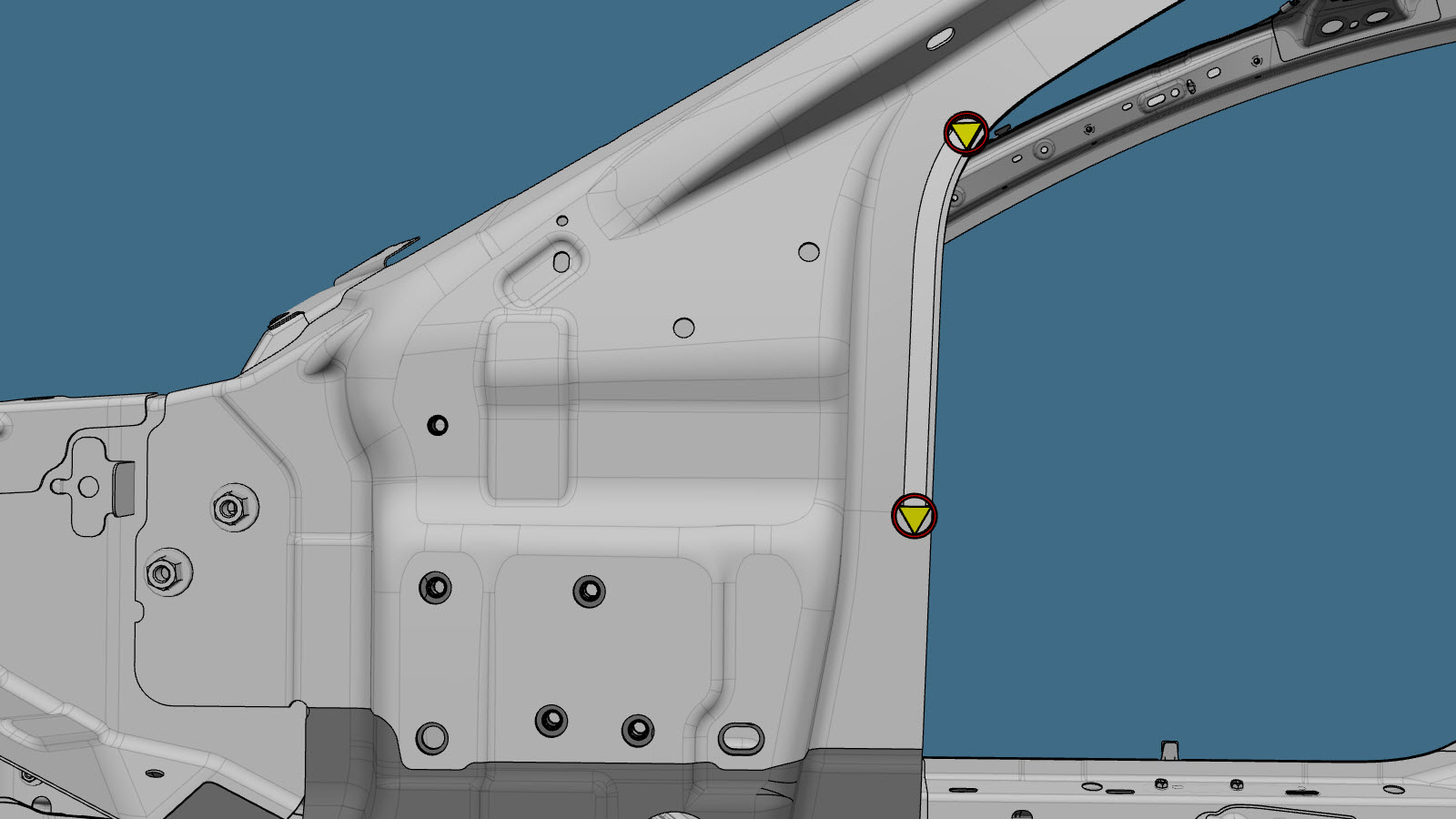

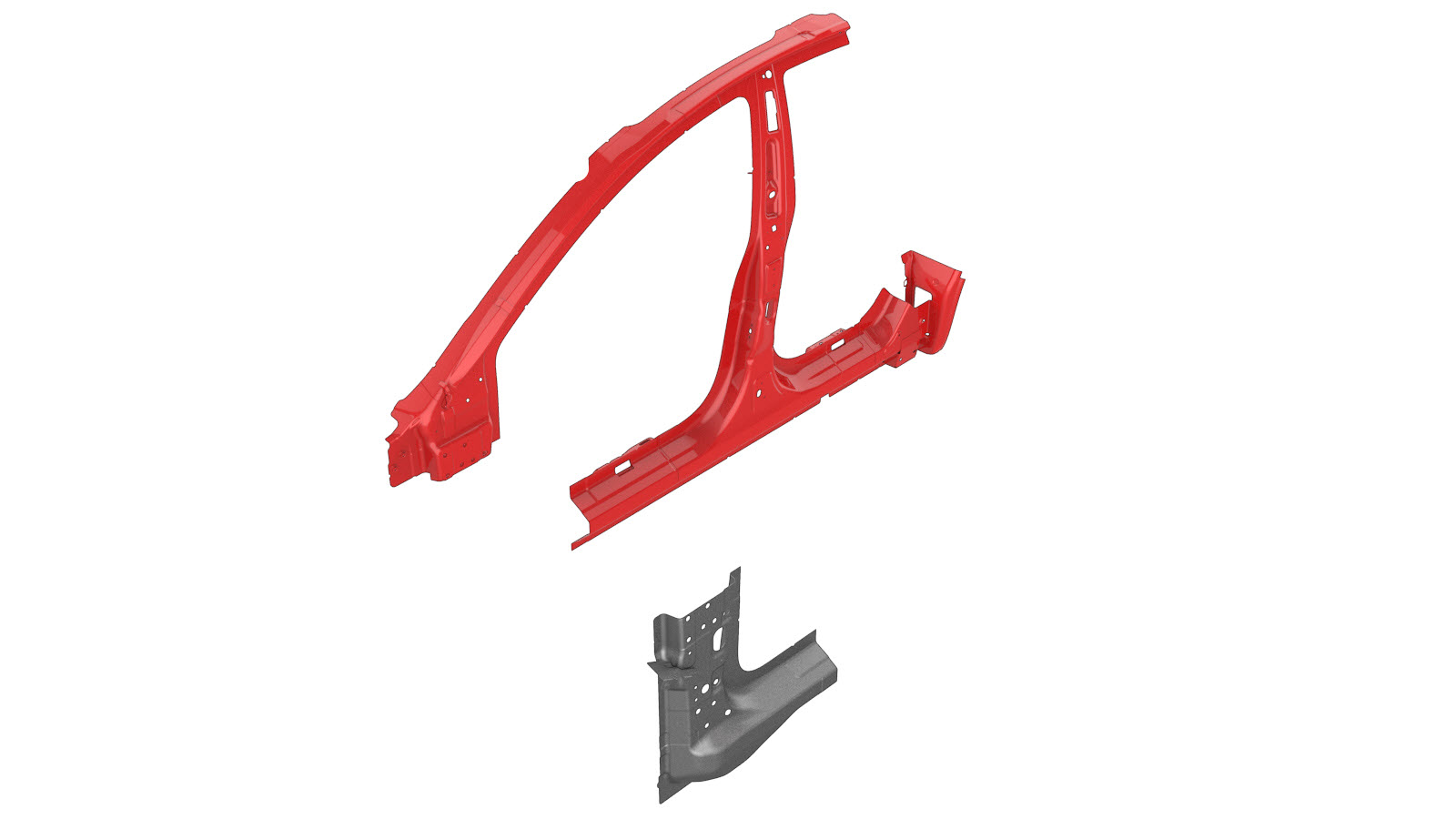

  3. Corte el exterior del anillo de la puerta nuevo como se indica a continuación para fabricar el nuevo componente.
  4. Retire el componente original.

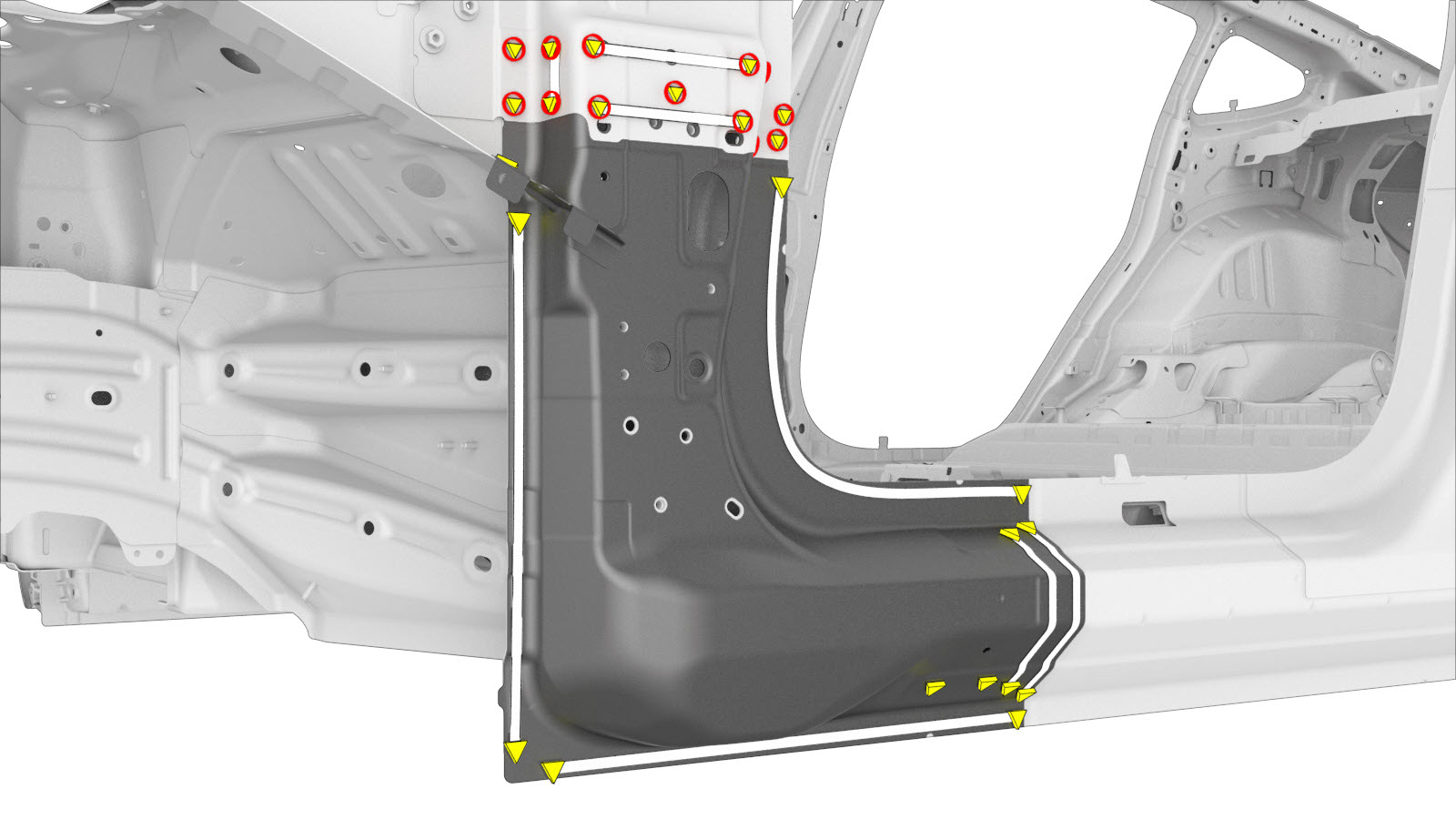

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
  5. Elimine la perforación a través de la soldadura por puntos de fábrica que se indica y separe del panel subyacente la parte inferior del exterior del pilar A.
    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La nueva pieza de servicio del pilar de bisagra se instala debajo de la parte inferior del exterior del pilar A.
  6. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

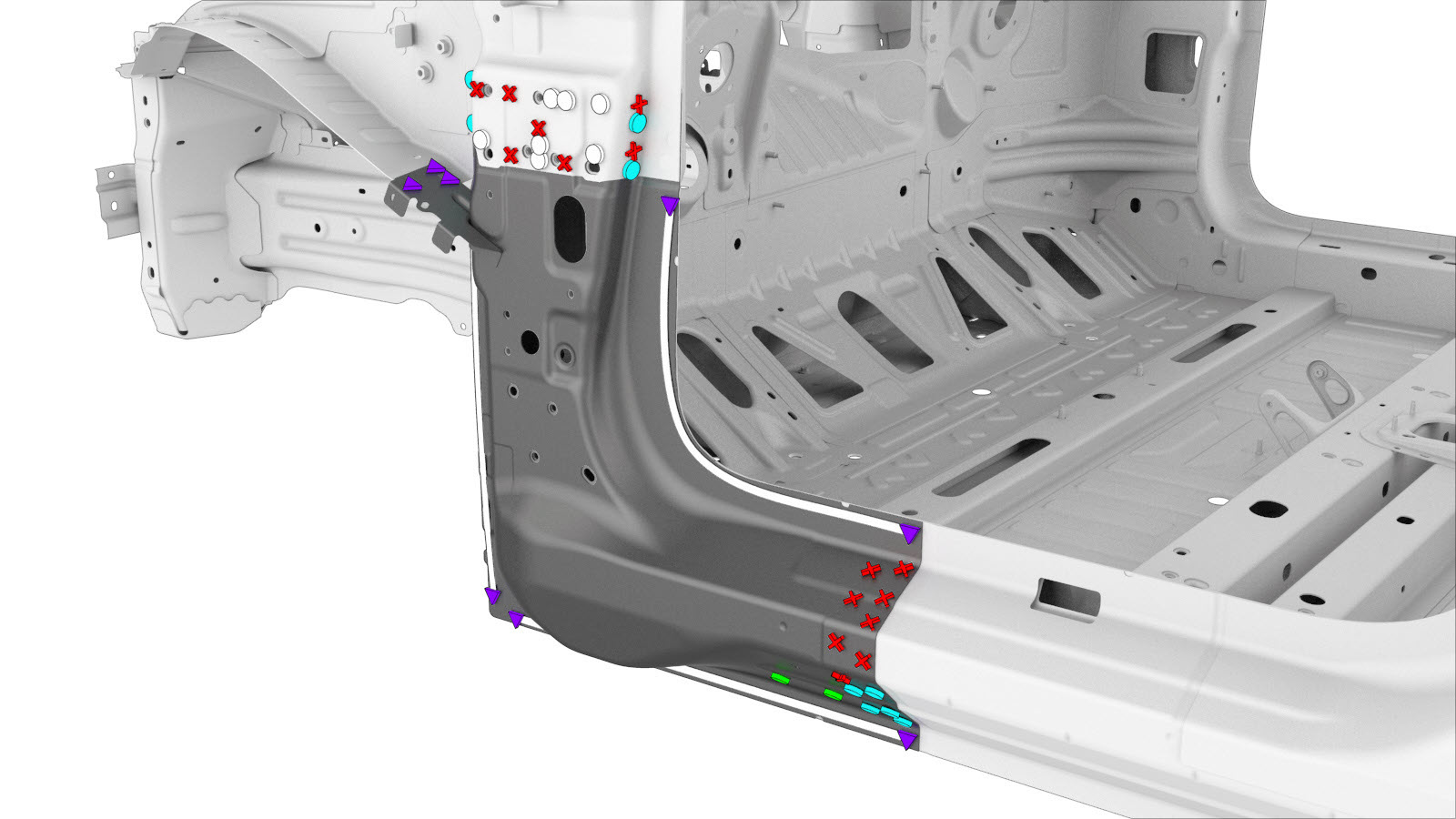

    o Soldaduras por puntos de instalación

    o Remaches, 4,8 mm

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches estructurales de alta resistencia, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    La nueva pieza de servicio del pilar de bisagra se instala debajo de la parte inferior del exterior del pilar A.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Coloque provisionalmente los pernos de las bisagras de la puerta antes de instalar los remaches. Apriete los pernos a 27 Nm.
  7. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  8. Instale el componente o los componentes nuevos.
  9. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  10. Instale la parte necesaria de Exterior del lateral de la carrocería.
  11. Instale Exterior del panel lateral.
  12. Instale las fijaciones como se indica.

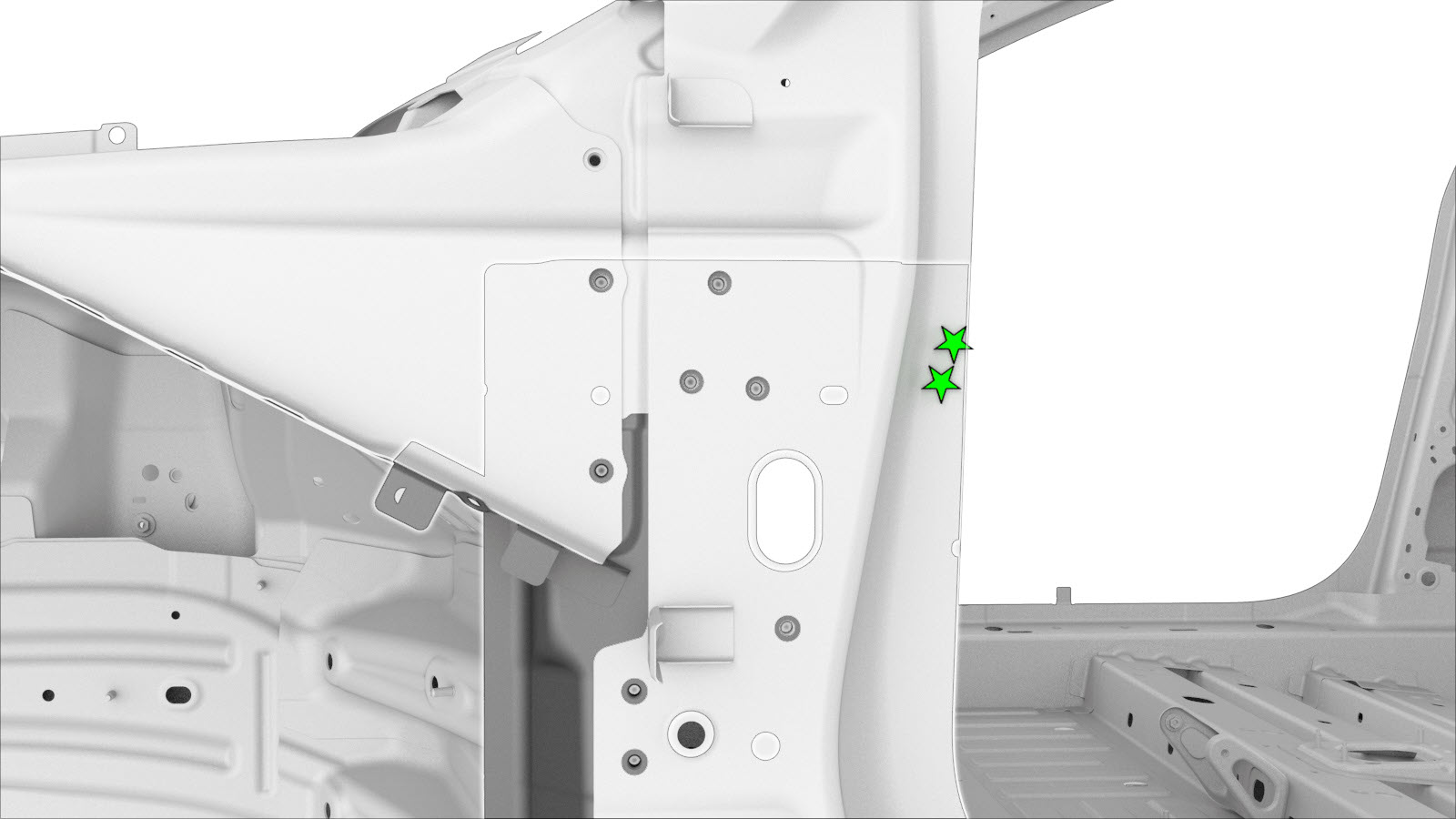

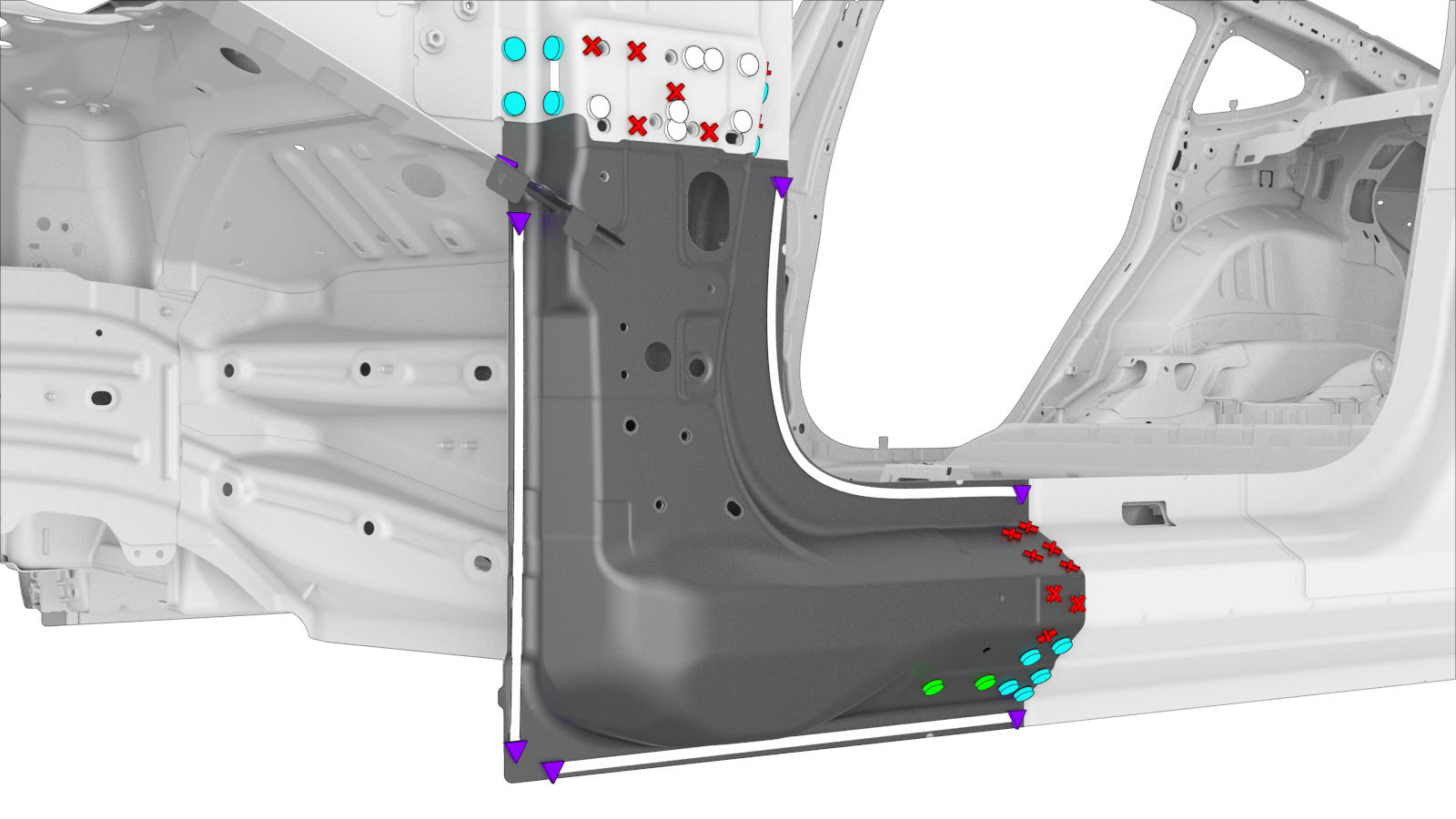

    o Remaches Flow Form, S18

    o Remaches Flow Form, S38

  13. Efectúe las operaciones posteriores a la reparación necesarias.
