Conjunto del lateral de la cubierta

Código de corrección: 10100139902 10100140002 NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.

Lista de piezas

Cantidad Descripción Imagen / Notas

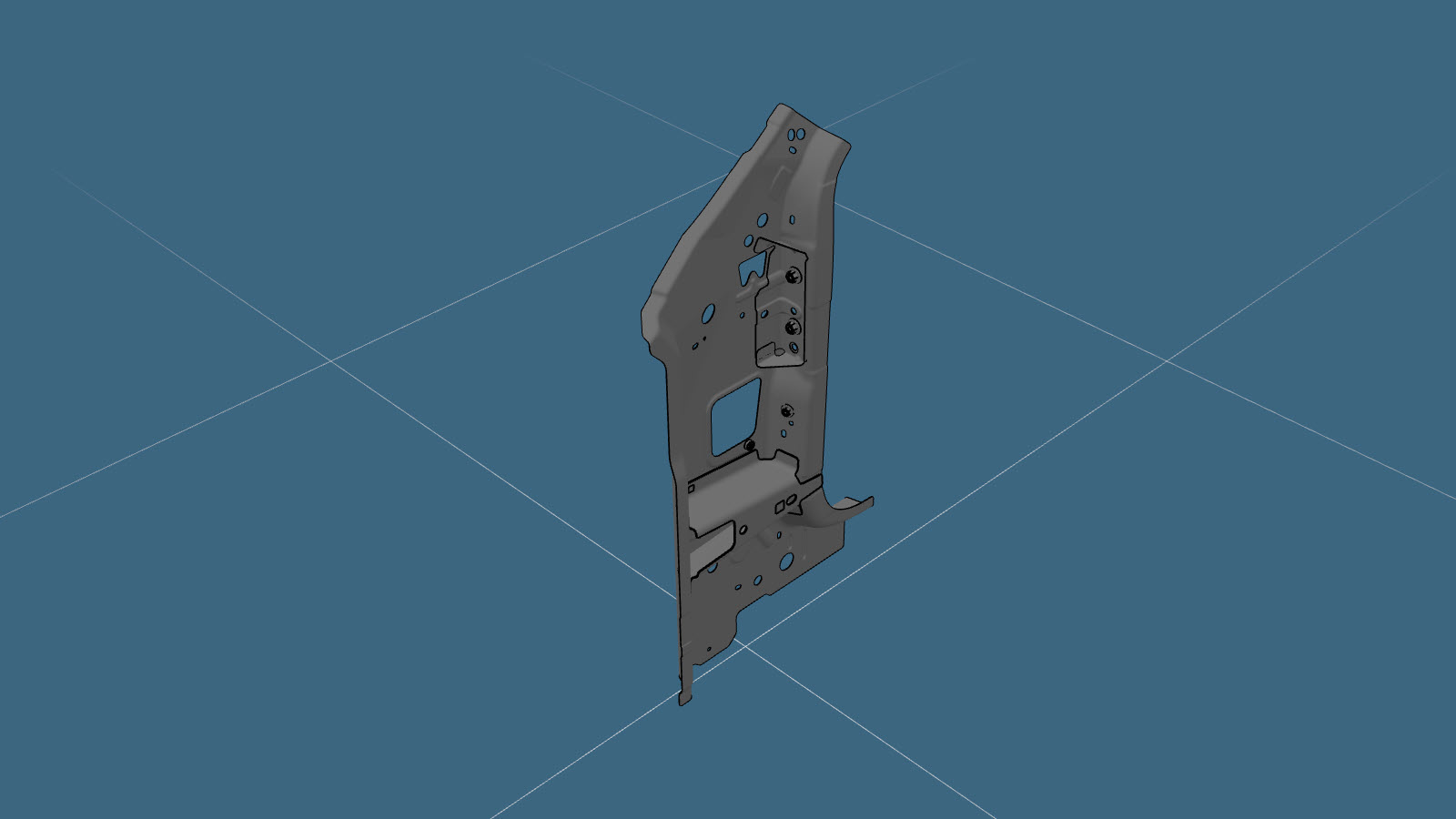

1 ASY - COWL SIDE (Conjunto del lateral de la cubierta)
3 Remache abombado estructural, 6,5 mm
13 Remache, 4,8 mm
39 Remache estructural de alta resistencia, 6,5 mm
2 Remache Flow Form S38

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Windshield (LHD) (Remove and Replace).
  2. Retire Door - Front - LH (Remove and Install).
  3. Retire Fender Assembly - Front - LH (Remove and Replace).
  4. Retire Wheel Arch Liner - Front - LH (Remove and Replace).
  5. Retire Cover - Rocker Panel - Lower - LH (Remove and Replace).
  6. Retire Hood Assembly (Remove and Replace).
  7. Retire Gas Strut - Hood (Remove and Replace).
  8. Retire Seal - Body - Side - Front - Primary - LH (Remove and Replace).
  9. Retire Carpet - Front - LH (Remove and Replace).
  10. Retire Beam - Cross Car (LHD) (Remove and Replace).
  11. Retire Module - Body Controller - LH (Remove and Replace).
  12. Retire Airbag - Curtain - RH (RHD) (Remove and Replace).
  13. Retire Pilar de bisagra.
  14. Retire Refuerzo exterior del pilar A.

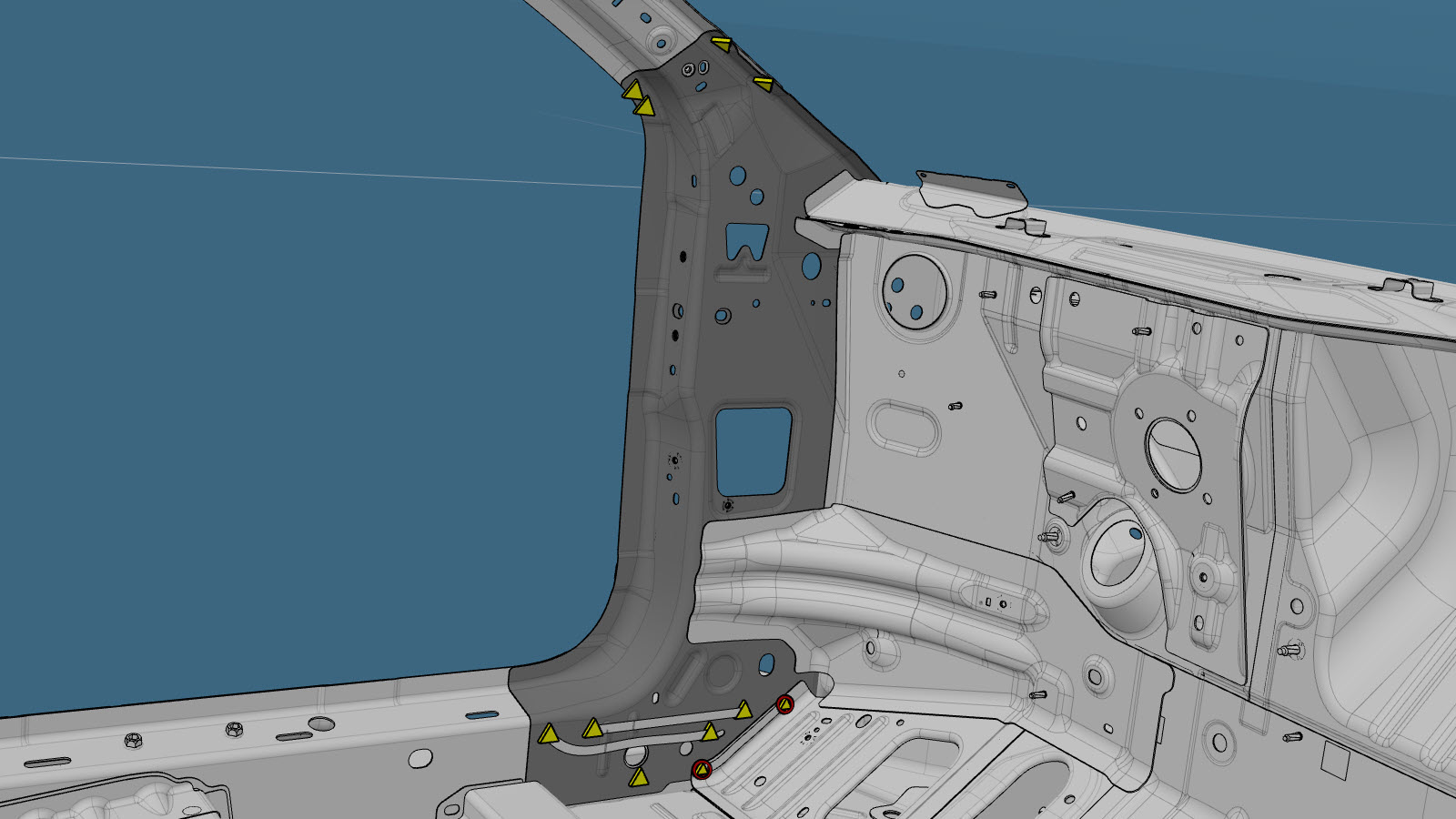

  15. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de las soldaduras por puntos de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

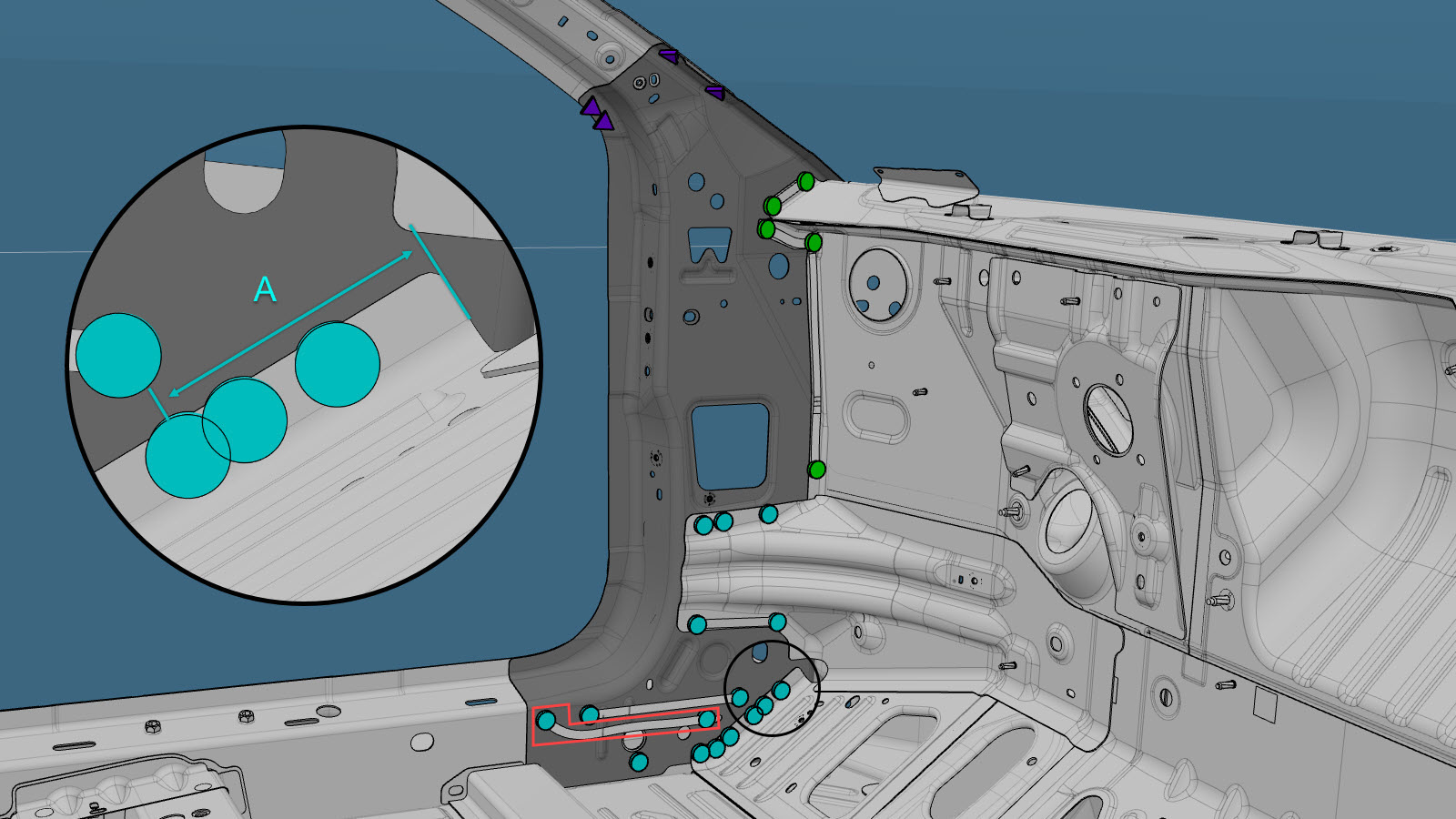

  16. Preparación para la instalación.

    o Soldaduras por puntos de instalación

    o Remaches abombados estructurales, 6,5 mm

    o Remaches, 4,8 mm

    o Remaches estructurales de alta resistencia, 6,5 mm
    • A = 75 mm.
    Informational PurposesAn informational icon, calling your attention
    Nota

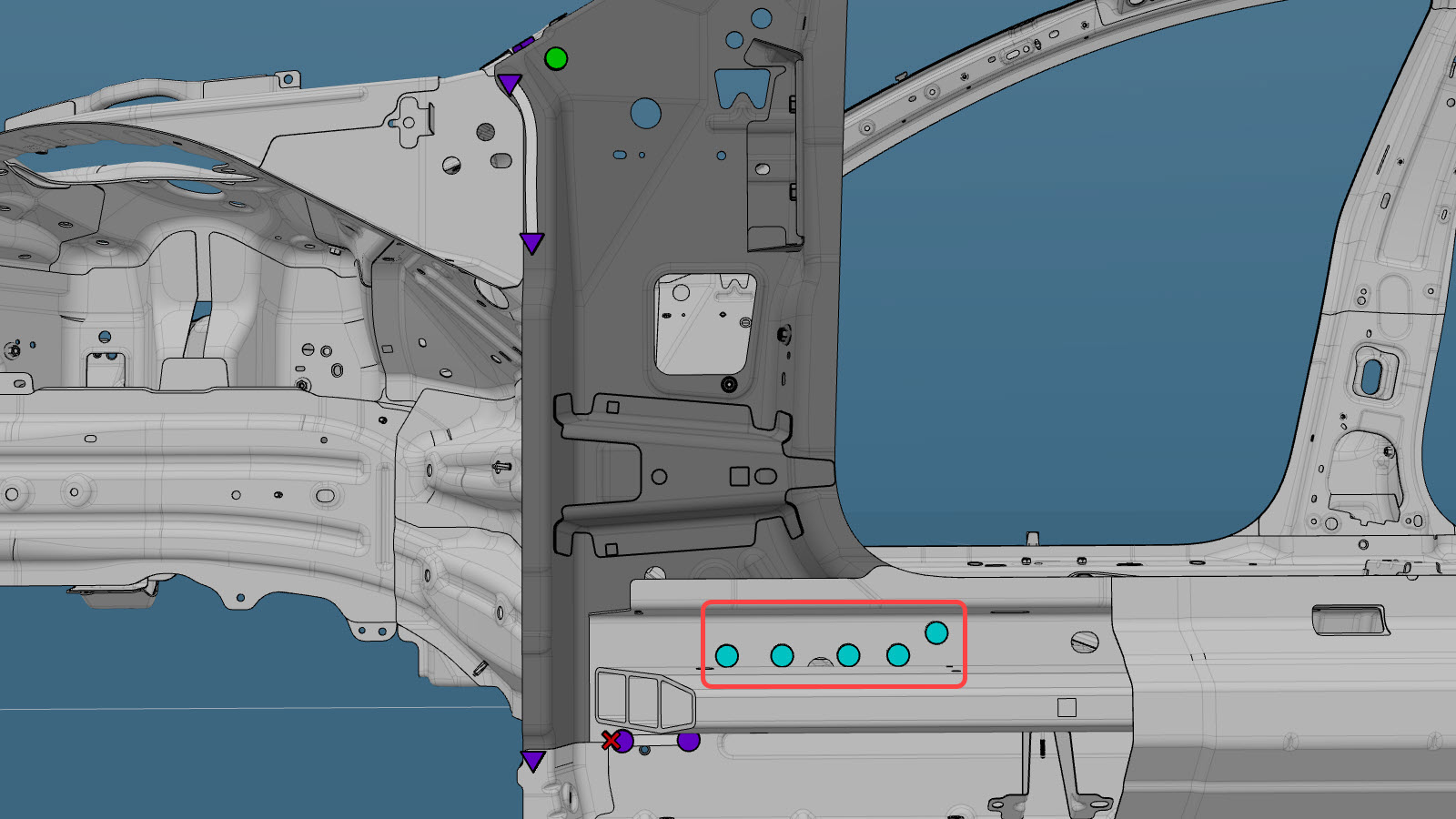

    Para evitar tocar el inserto del larguero, los orificios para remaches resaltados en rojo se perforan desde el exterior del vehículo, pero los remaches se instalan desde el interior del vehículo.

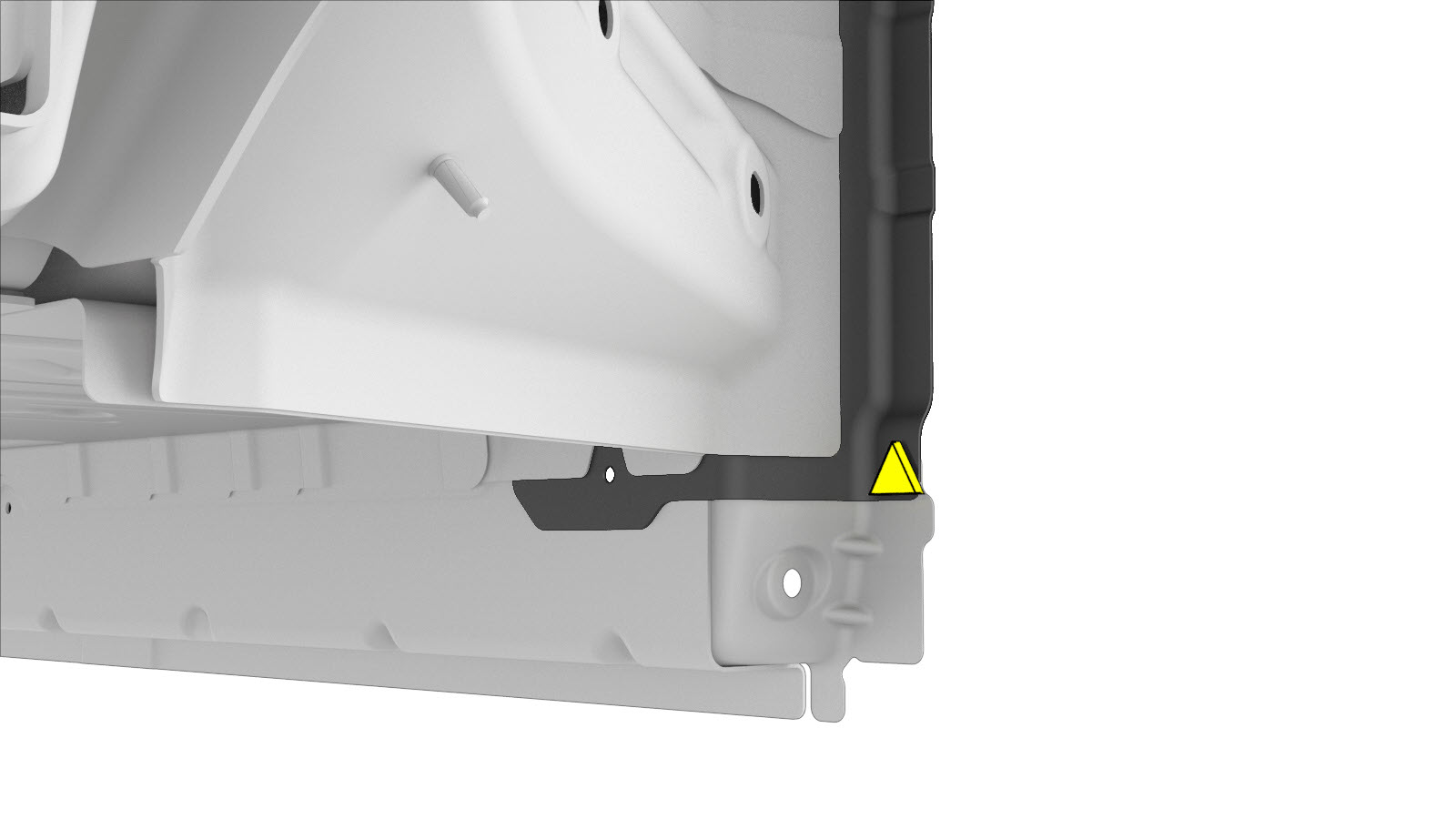

  17. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  18. Instale el componente o los componentes nuevos.

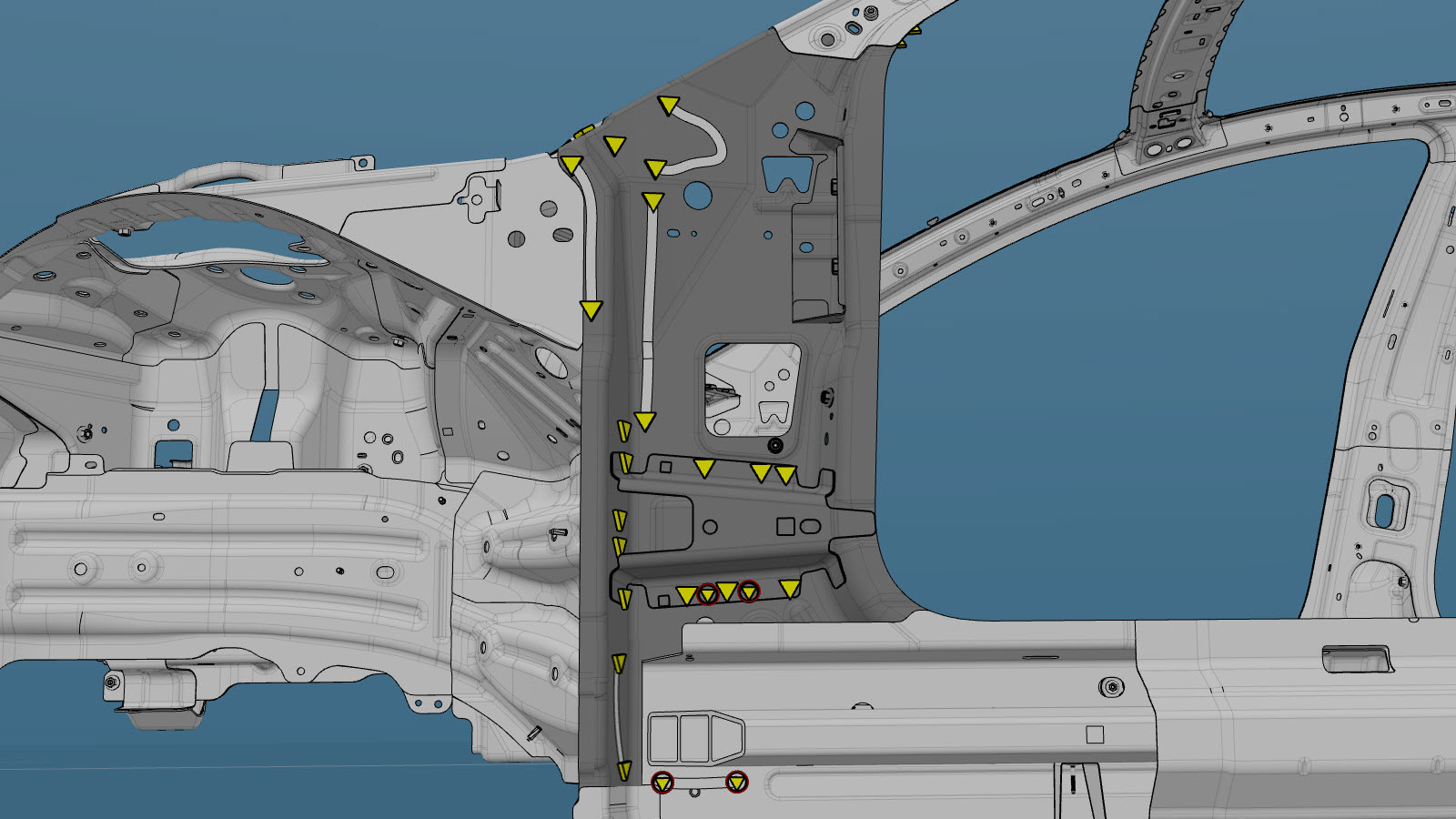

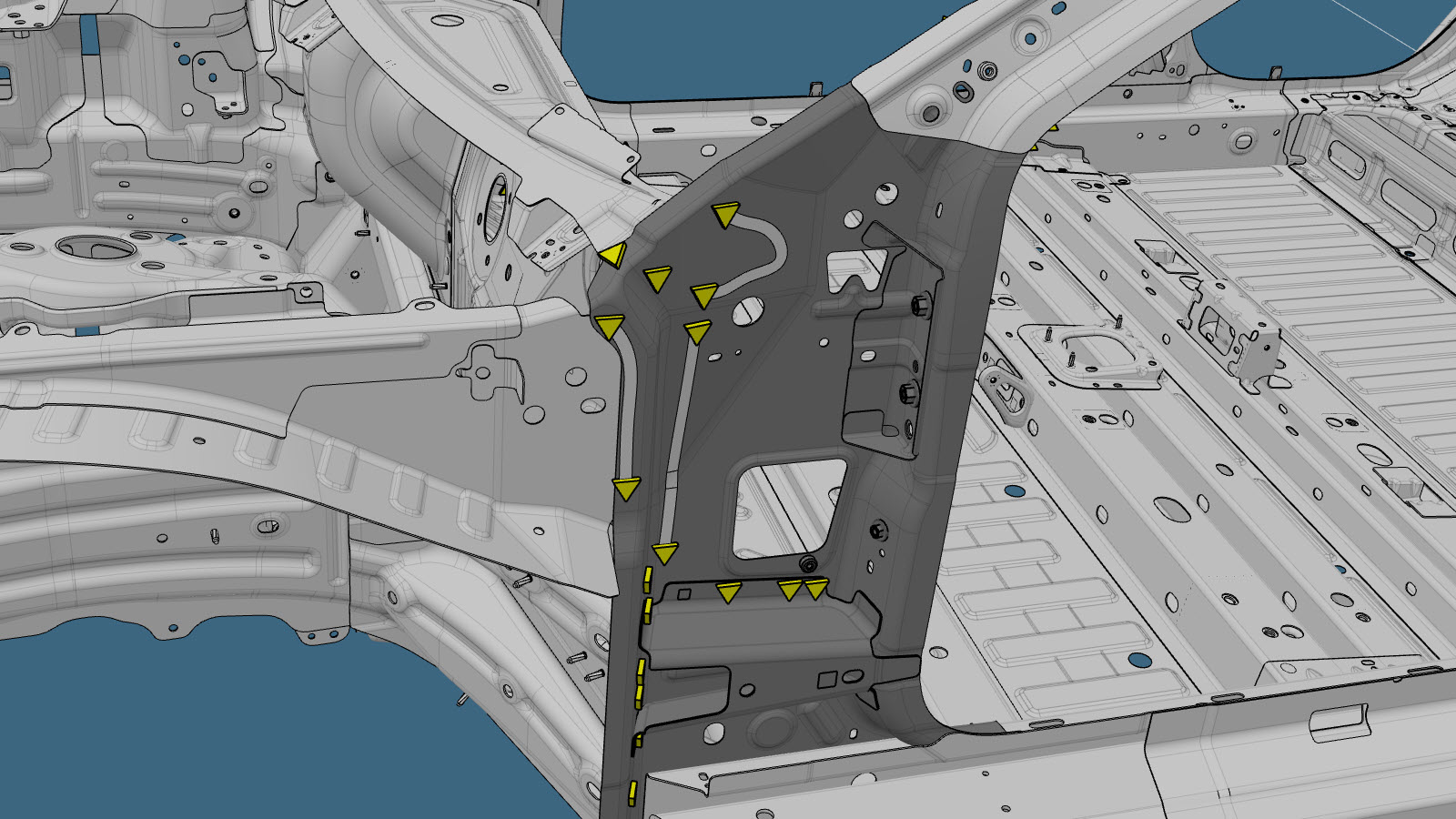

  19. Realice una soldadura por puntos de resistencia.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  20. Instale la presa de espuma.
  21. Instale el nuevo Refuerzo exterior del pilar A.
  22. Instale Pilar de bisagra.

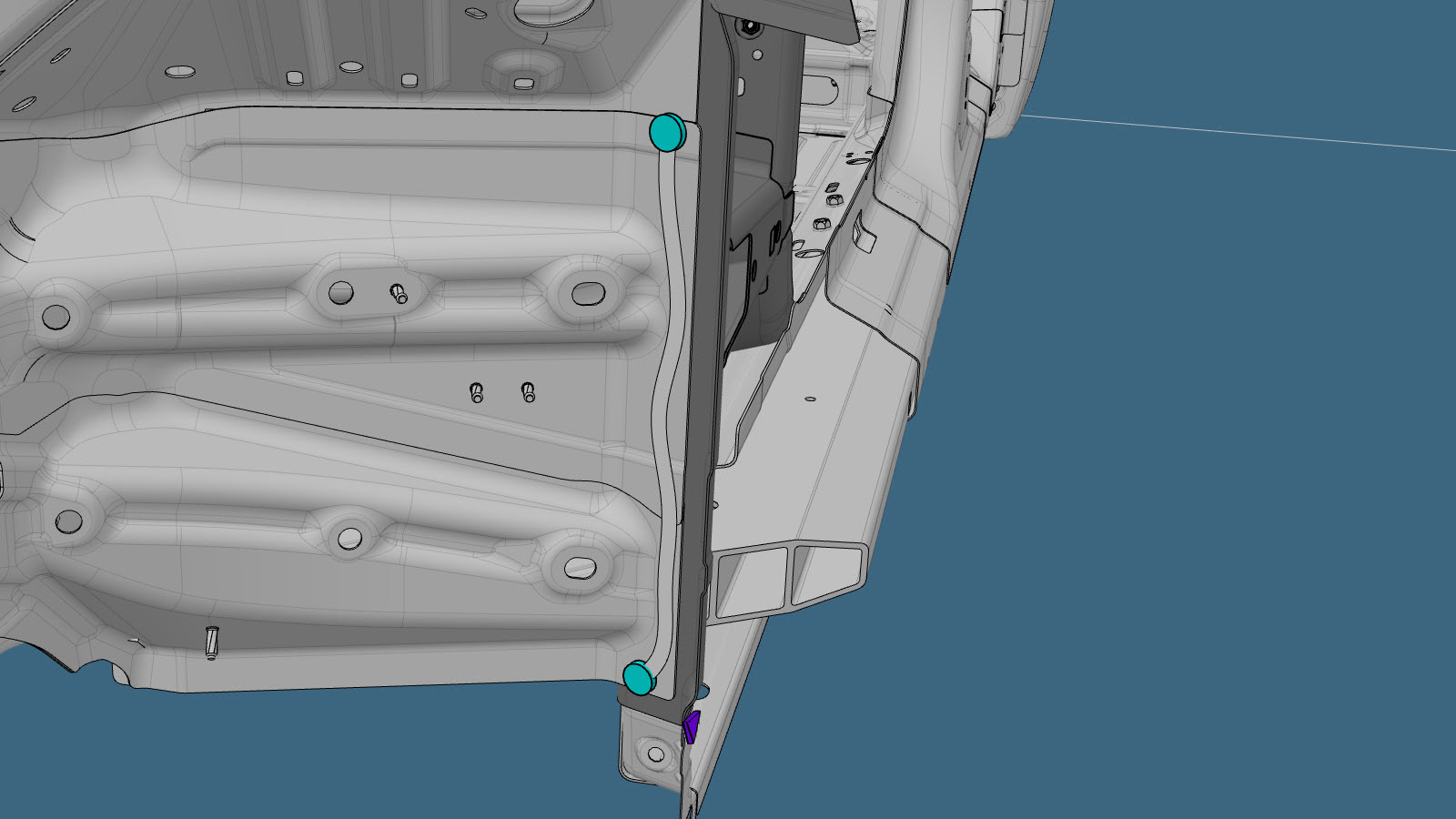

  23. Instale las fijaciones como se indica.

    o Remaches Flow Form, S38

  24. Efectúe las operaciones posteriores a la reparación necesarias.
  25. Instale Airbag - Curtain - RH (RHD) (Remove and Replace).
  26. Instale Module - Body Controller - LH (Remove and Replace).
  27. Instale Beam - Cross Car (LHD) (Remove and Replace).
  28. Instale Carpet - Front - LH (Remove and Replace).
  29. Instale Seal - Body - Side - Front - Primary - LH (Remove and Replace).
  30. Instale Gas Strut - Hood (Remove and Replace).
  31. Instale Hood Assembly (Remove and Replace).
  32. Instale Cover - Rocker Panel - Lower - LH (Remove and Replace).
  33. Instale Wheel Arch Liner - Front - LH (Remove and Replace).
  34. Instale Fender Assembly - Front - LH (Remove and Replace).
  35. Instale Door - Front - LH (Remove and Install).
  36. Instale Windshield (LHD) (Remove and Replace).
