Exterior del anillo de la puerta

Lista de piezas

Cantidad Descripción Imagen / Notas

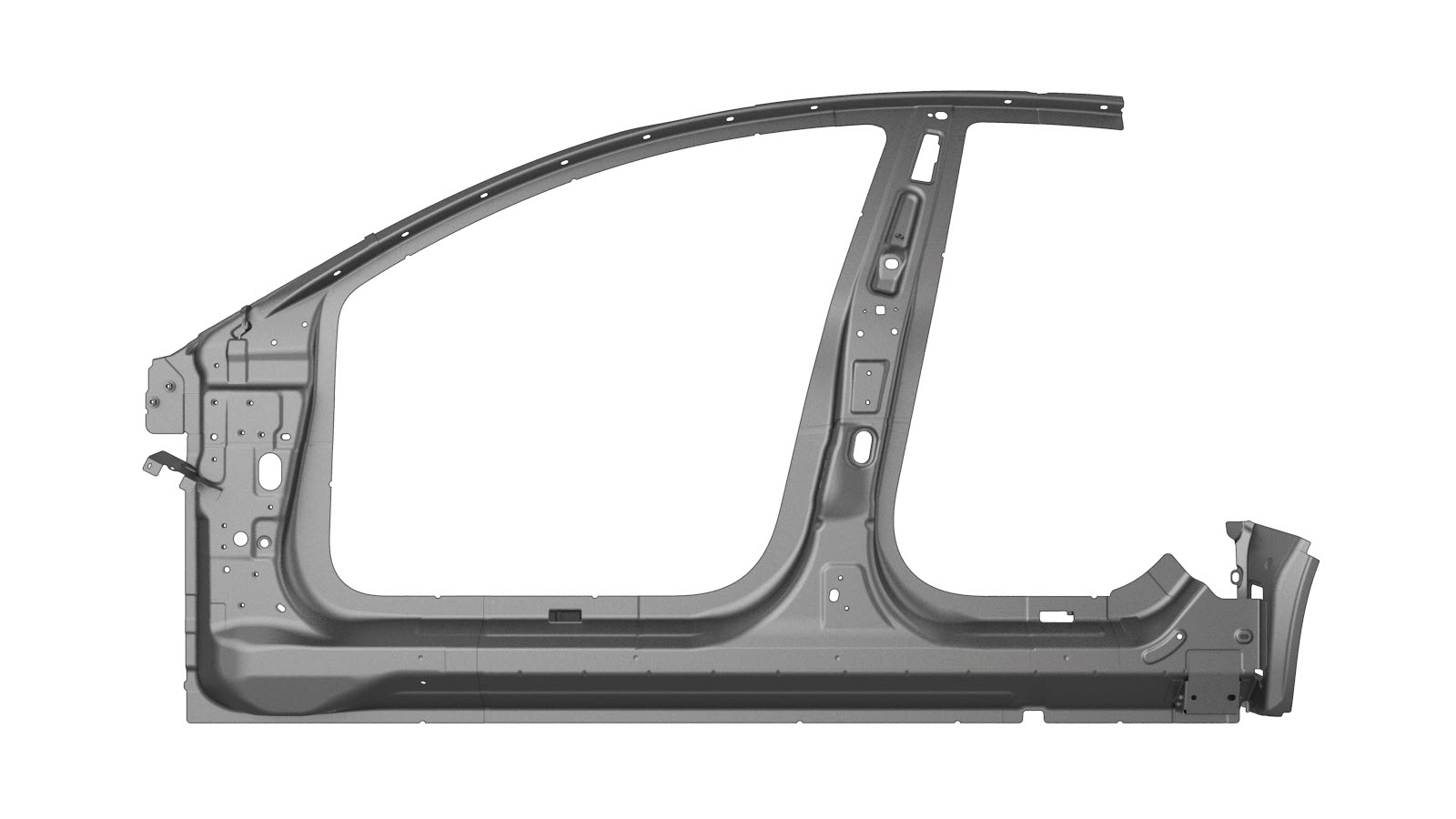

1 ASY - DOOR RING OUTER (Exterior del anillo de la puerta)

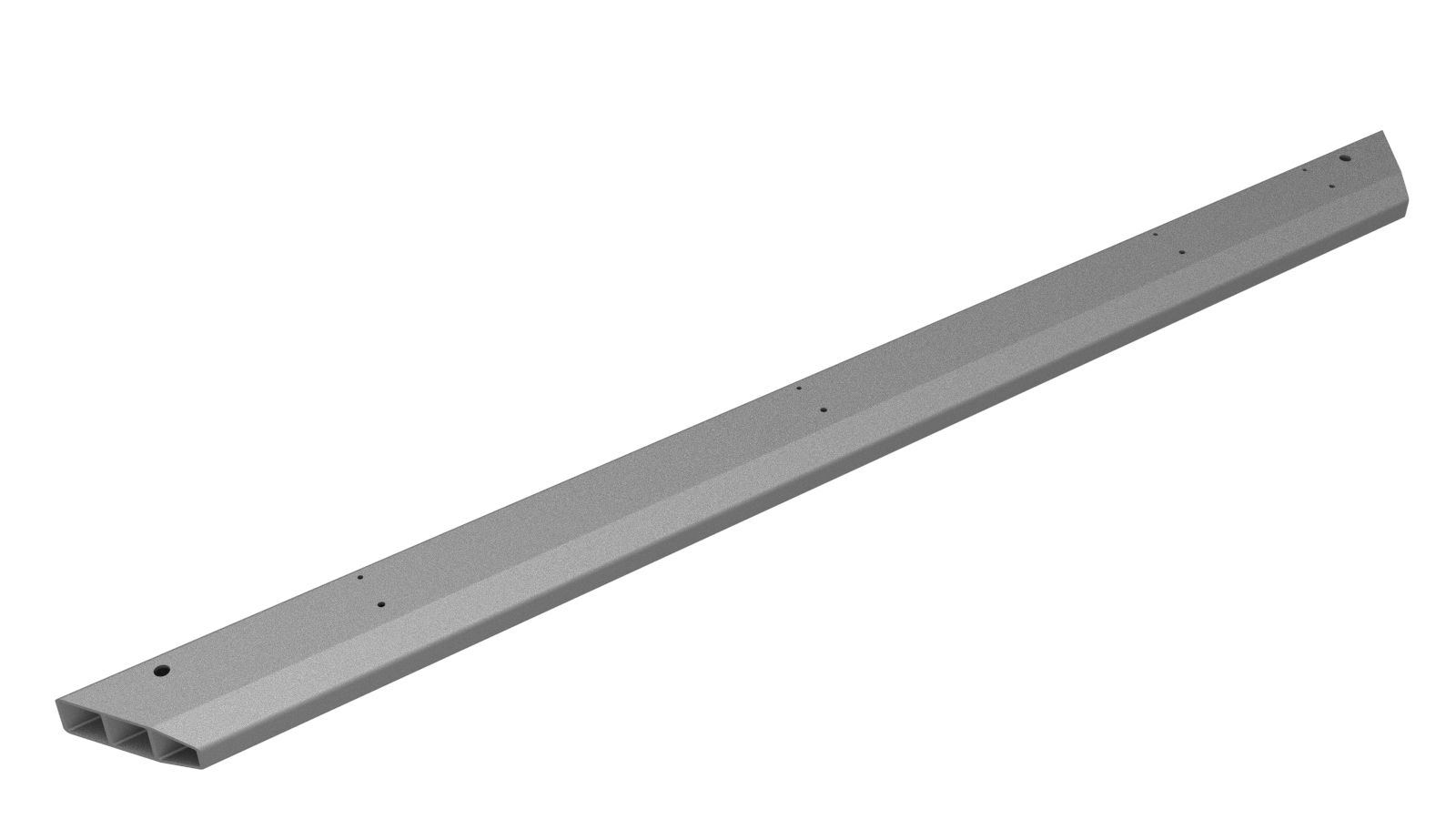

1 SIDE SILL INSERT (inserto del larguero lateral)
2 BRACKET - SILL INSERT MOUN
4 Remache estructural de alta resistencia, 6,5 mm
3 Remache avellanado, 4,8 mm, corto
14 Remache, 4,8 mm
4 Remache Flow Form S28
4 Perno , BOLT HH M8X29 109 G1009 B M Referencia de Tesla 1623708-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente situado debajo que se desea sustituir.
  2. Retire Exterior del panel lateral
  3. Retire Refuerzo del pilar C.
  4. Retire Extensión del raíl del techo.
  5. Retire el componente original.

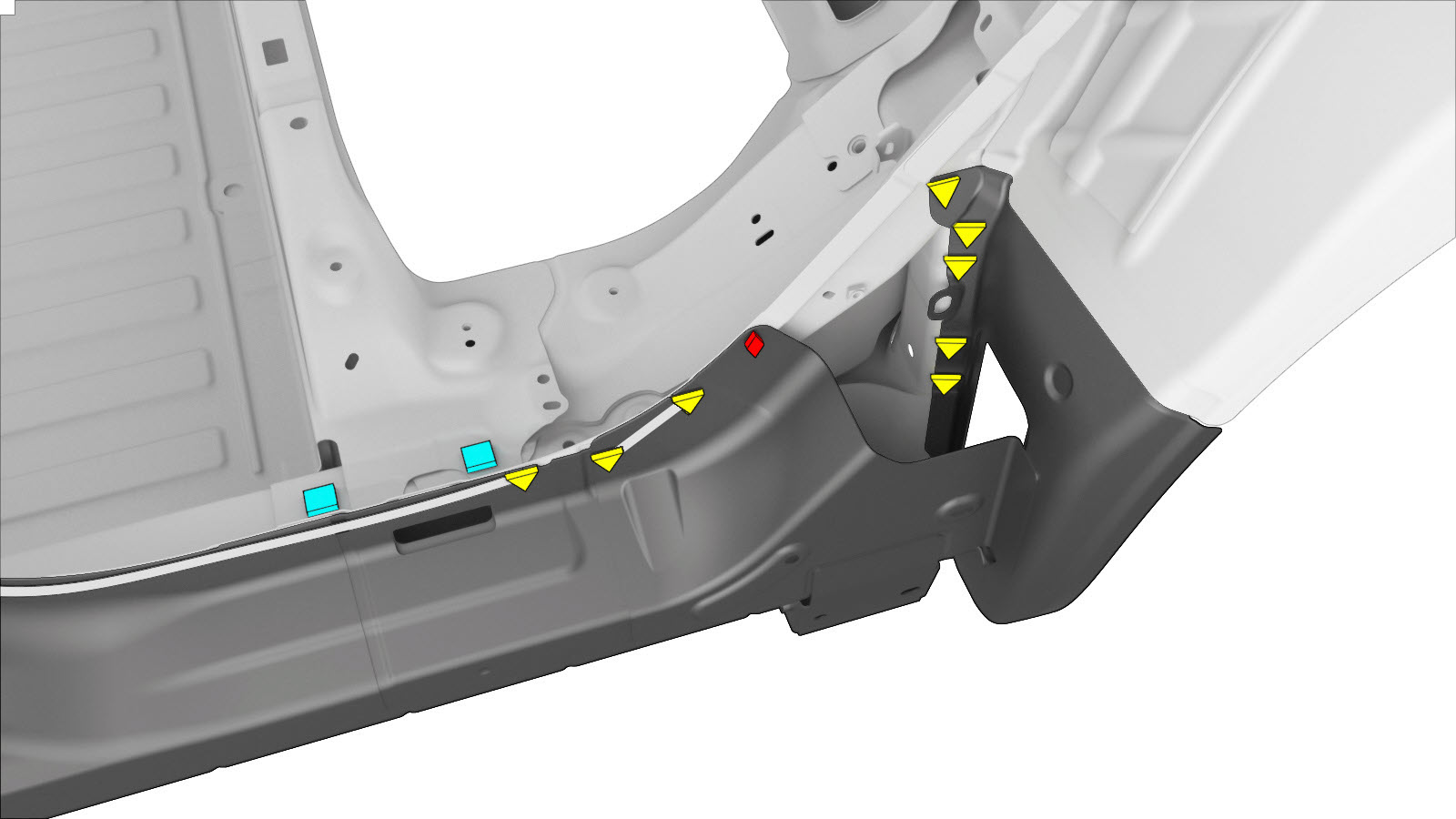

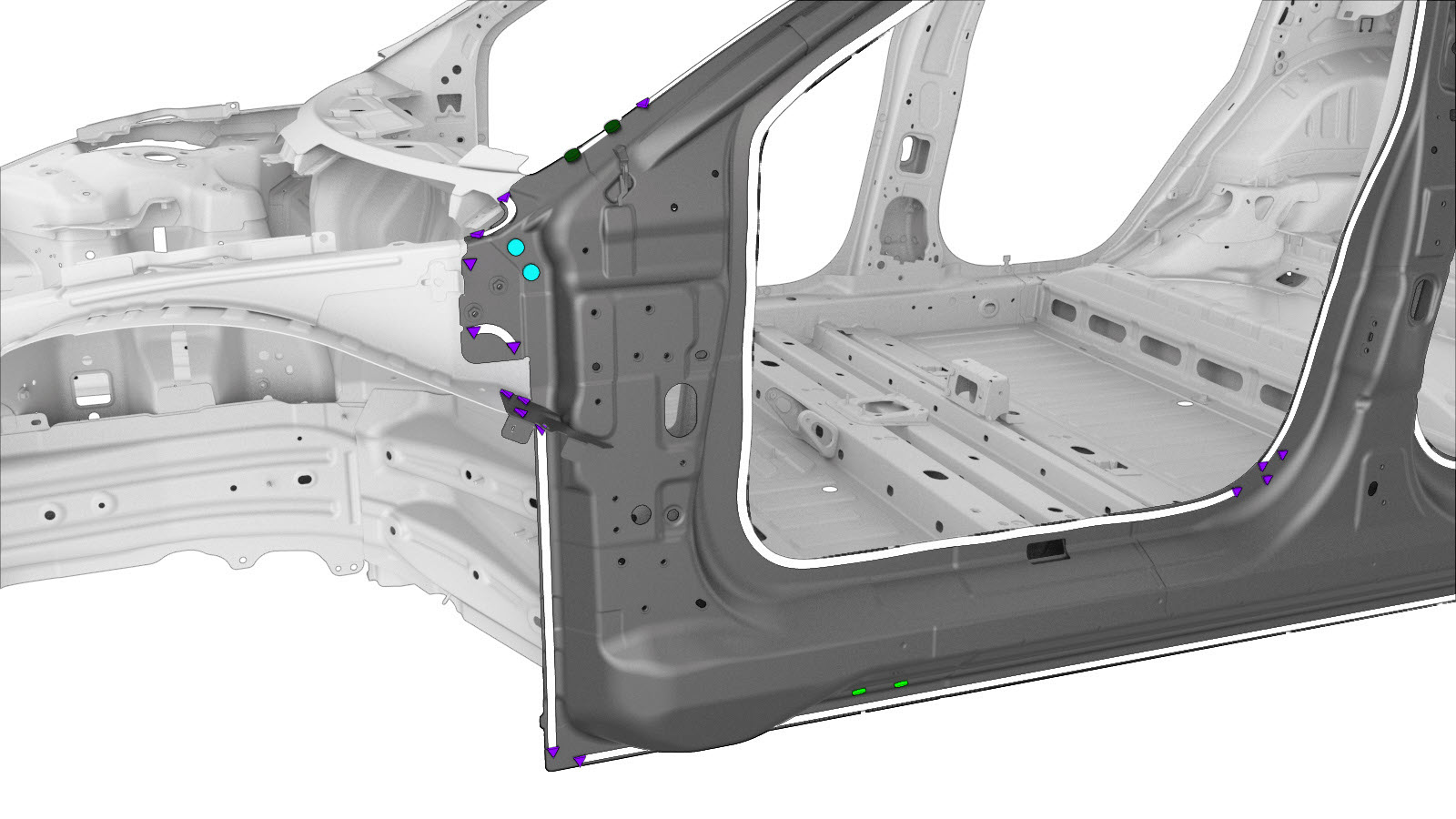

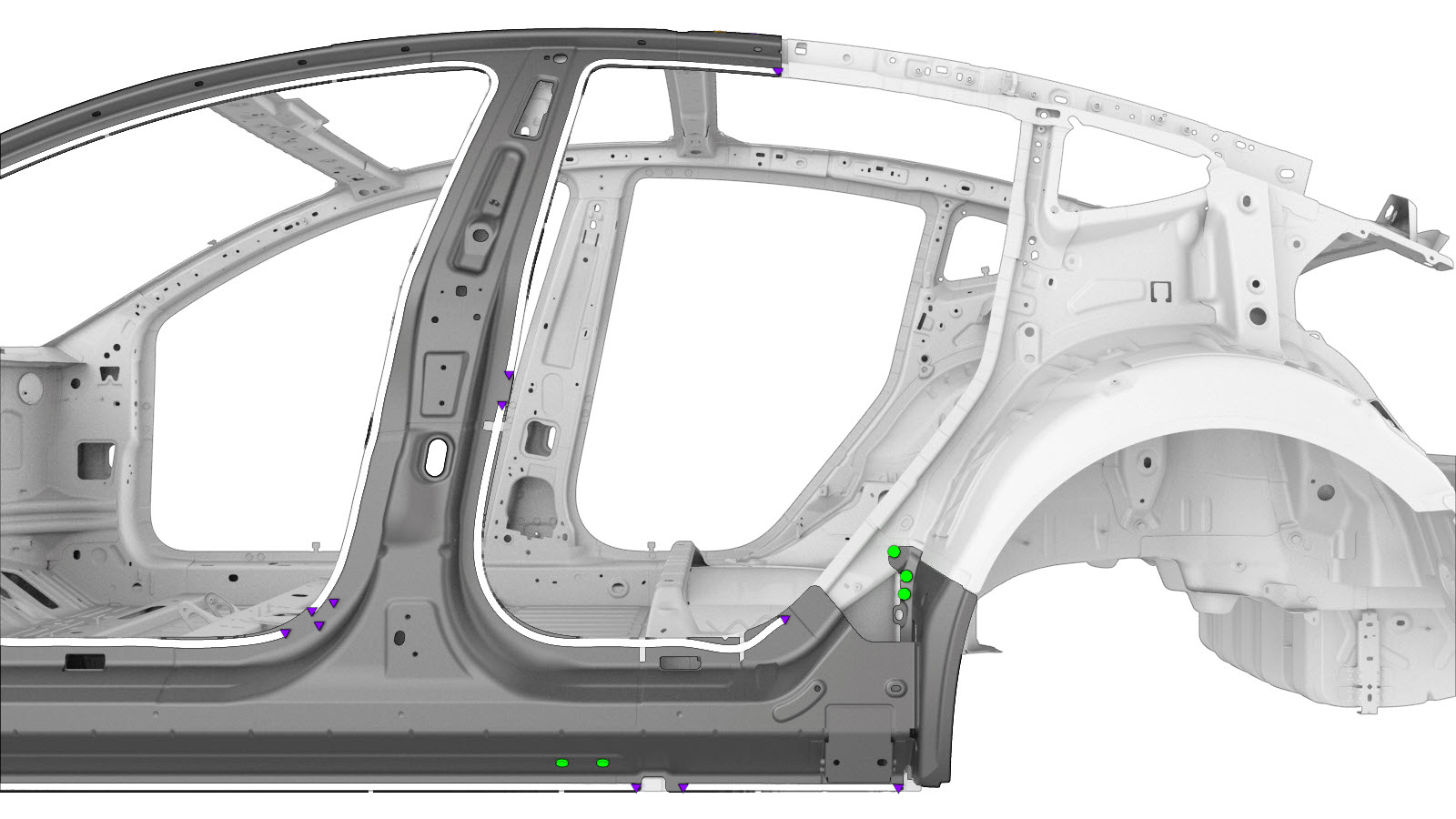

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

    o Pernos

  6. Retire el inserto del dintel.

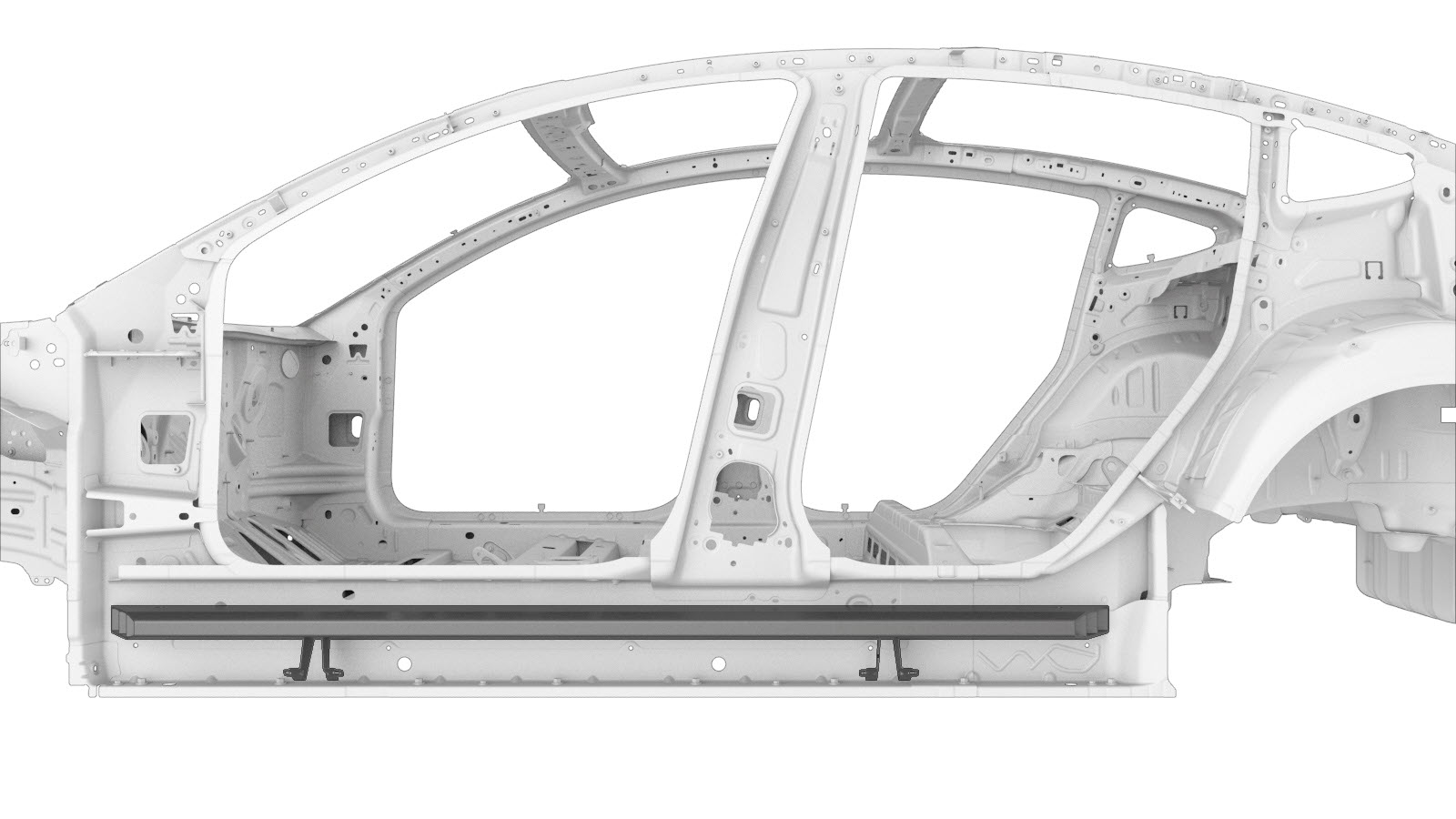

  7. Marque las líneas centrales para la instalación de los soportes de montaje del inserto del larguero en el nuevo inserto del larguero, como se muestra a continuación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las medidas se calculan desde el extremo del inserto del larguero hasta el centro del soporte de montaje del inserto del larguero.

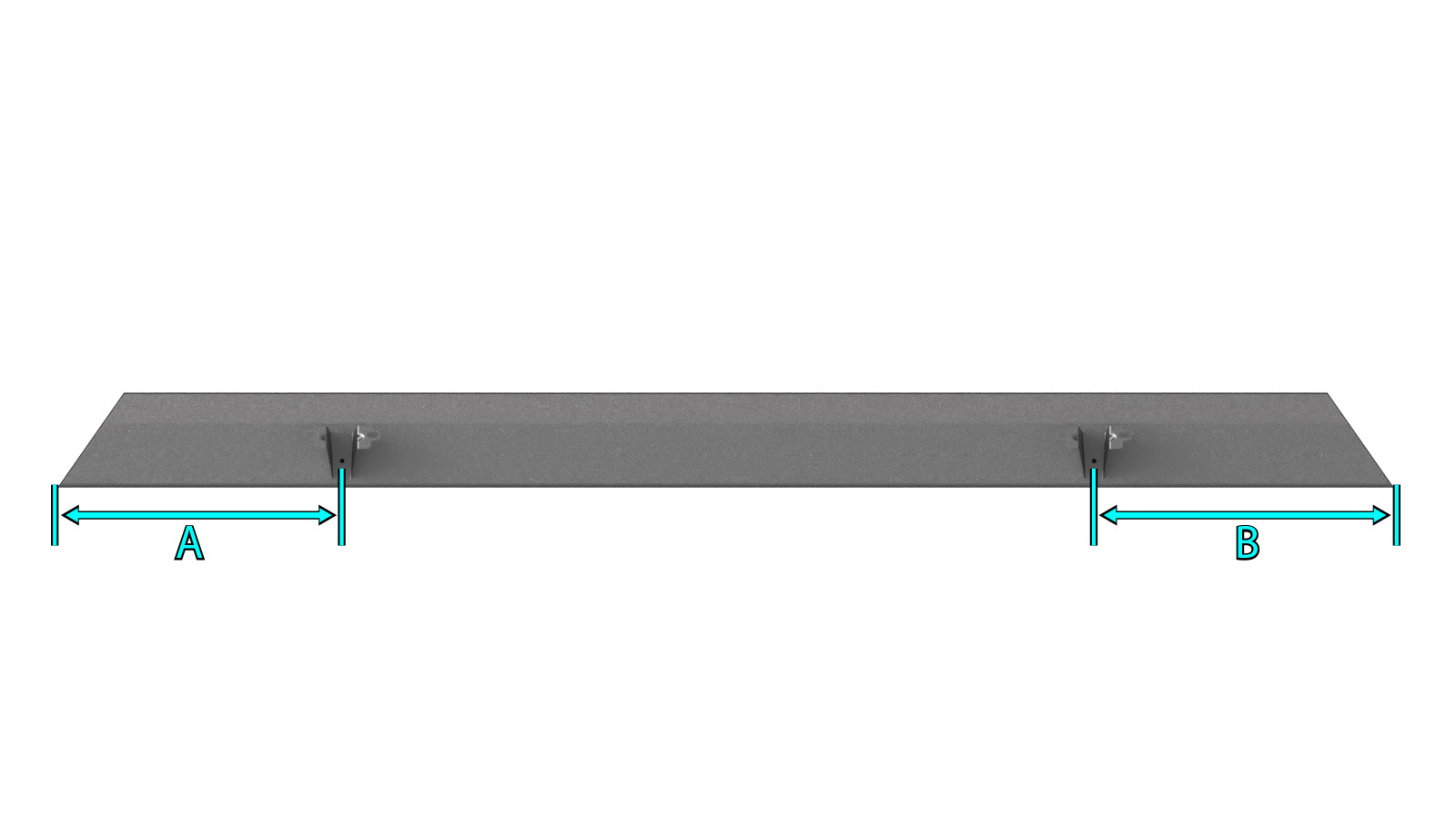

    • A = 399 mm.
    • B = 420 mm.
  8. Marque el nuevo exterior del larguero para mostrar la ubicación del nuevo inserto del larguero.

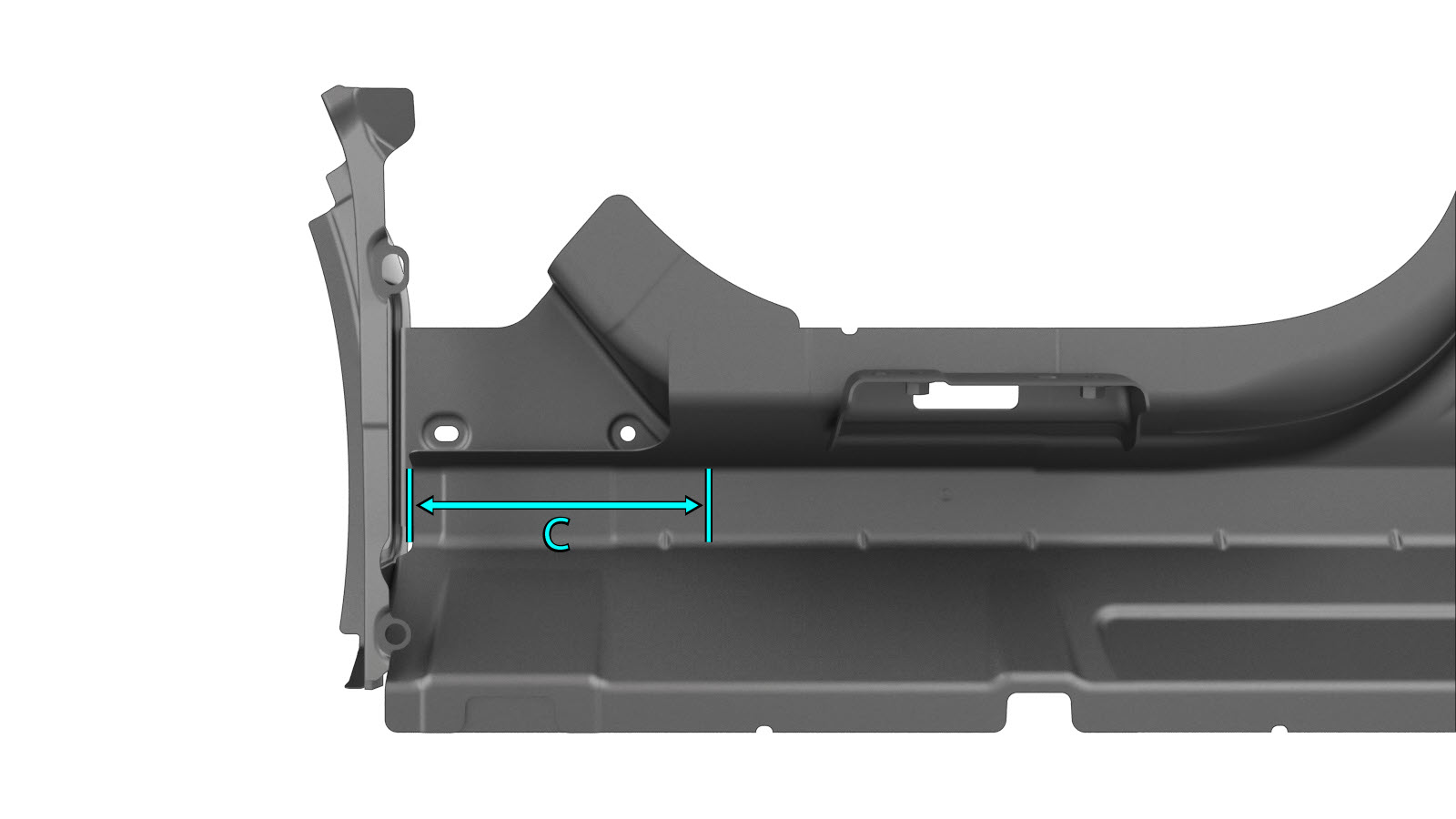

    • C = 177 mm.
  9. Coloque los soportes de montaje del inserto del larguero entre el inserto del larguero y el exterior del anillo de la puerta a lo largo de las líneas centrales del soporte dibujadas anteriormente, y ajuste los soportes para que hagan contacto con el exterior del anillo de la puerta.
  10. Prepárese para instalar los soportes de montaje en el nuevo inserto del larguero.

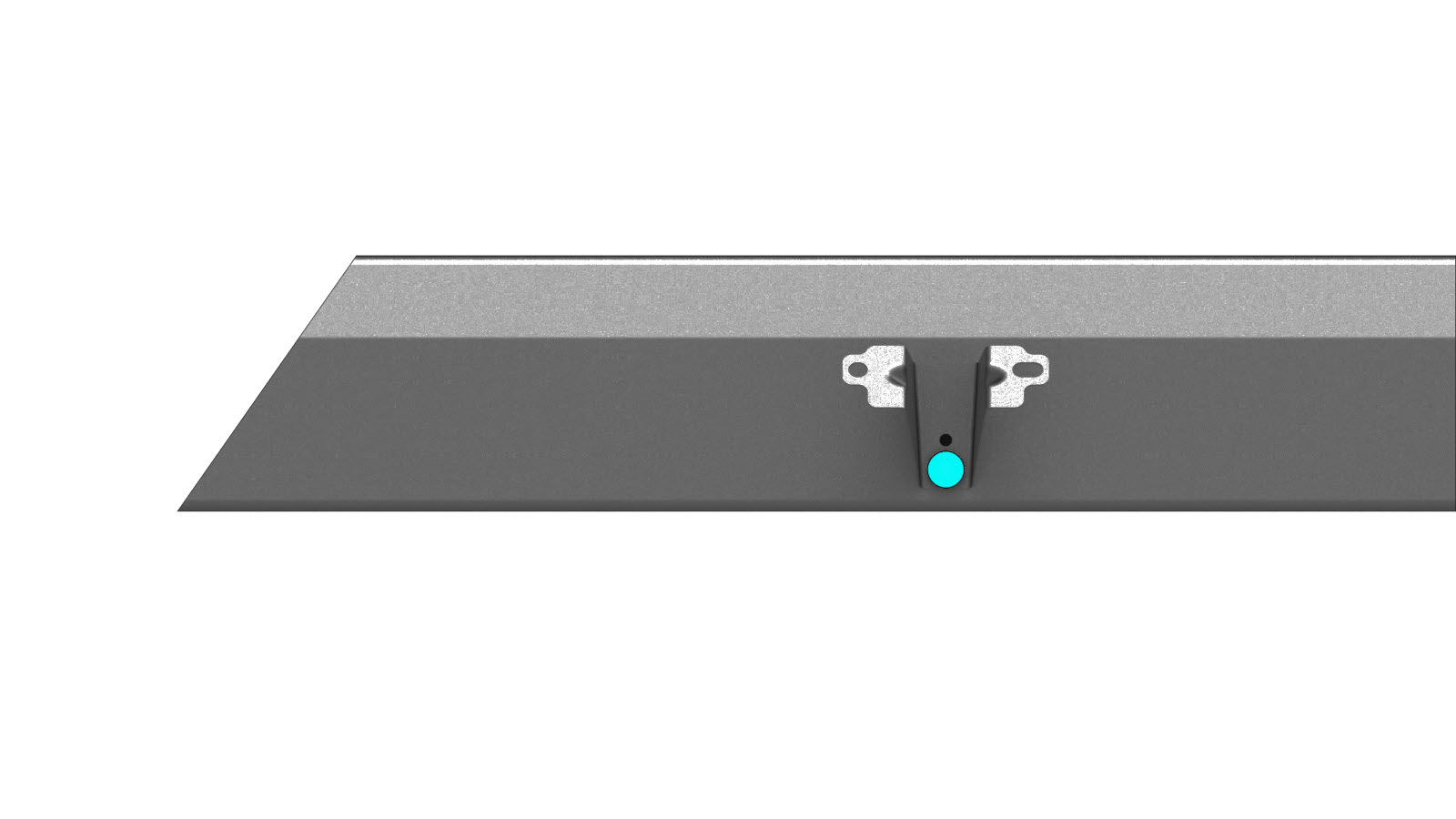

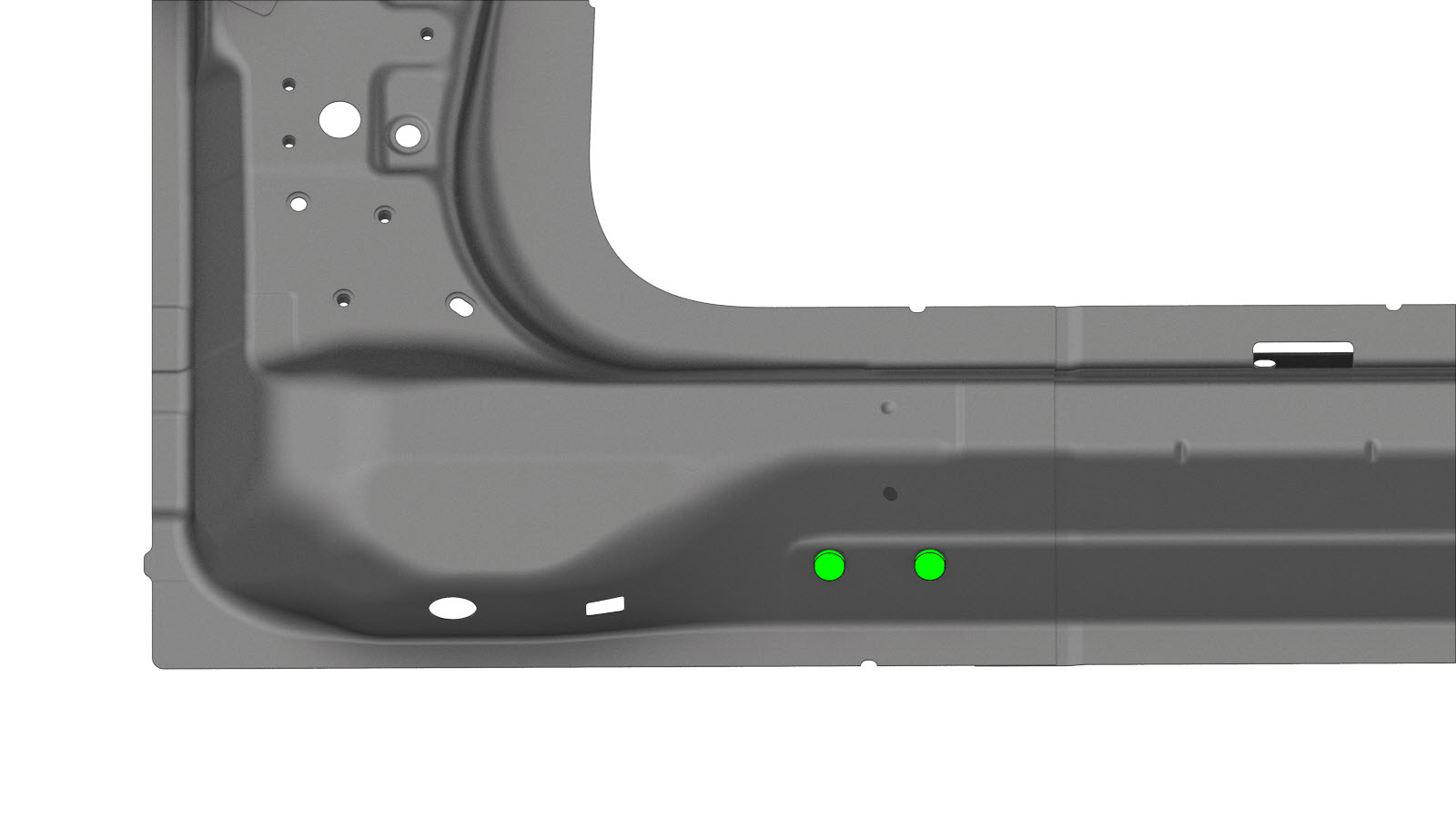

    o Remaches estructurales de alta resistencia, 6,5 mm
  11. Aplique adhesivo estructural a las superficies de contacto del nuevo inserto del larguero y los nuevos soportes de montaje del inserto del larguero.
  12. Instale los nuevos soportes de montaje del inserto del larguero en el nuevo inserto del larguero.
  13. Prepare la instalación del nuevo inserto del larguero en el nuevo exterior del larguero.

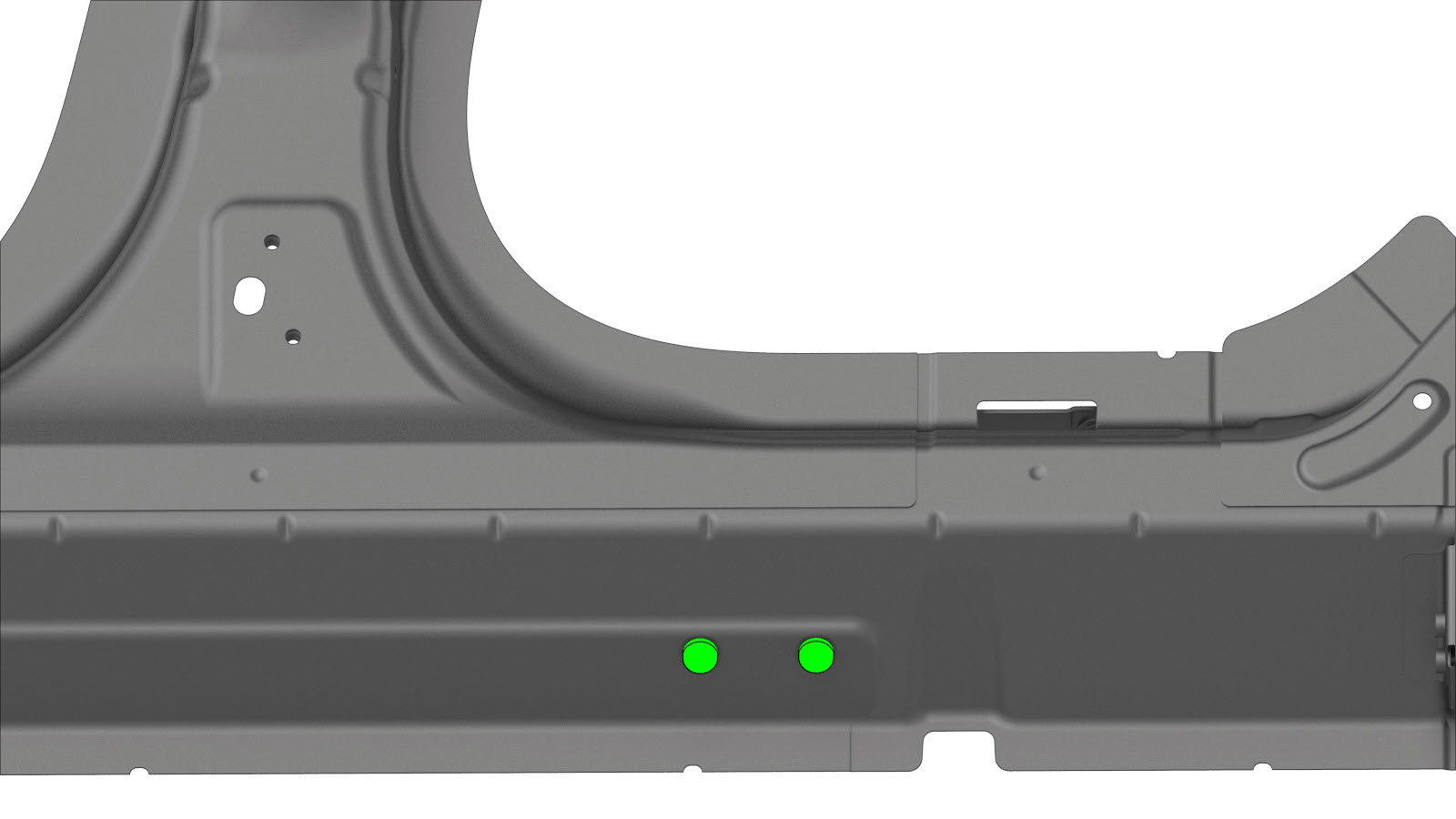

    o Remaches, 4,8 mm

  14. Aplique adhesivo estructural a las superficies de contacto del nuevo inserto del larguero, los nuevos soportes de montaje del inserto del larguero y el exterior del anillo de la puerta.
  15. Instale el nuevo inserto del larguero en la parte del nuevo exterior del larguero del conjunto del exterior del anillo de la puerta.
  16. Prepárese para instalar exterior del anillo de la puerta.
    Informational PurposesAn informational icon, calling your attention
    Nota

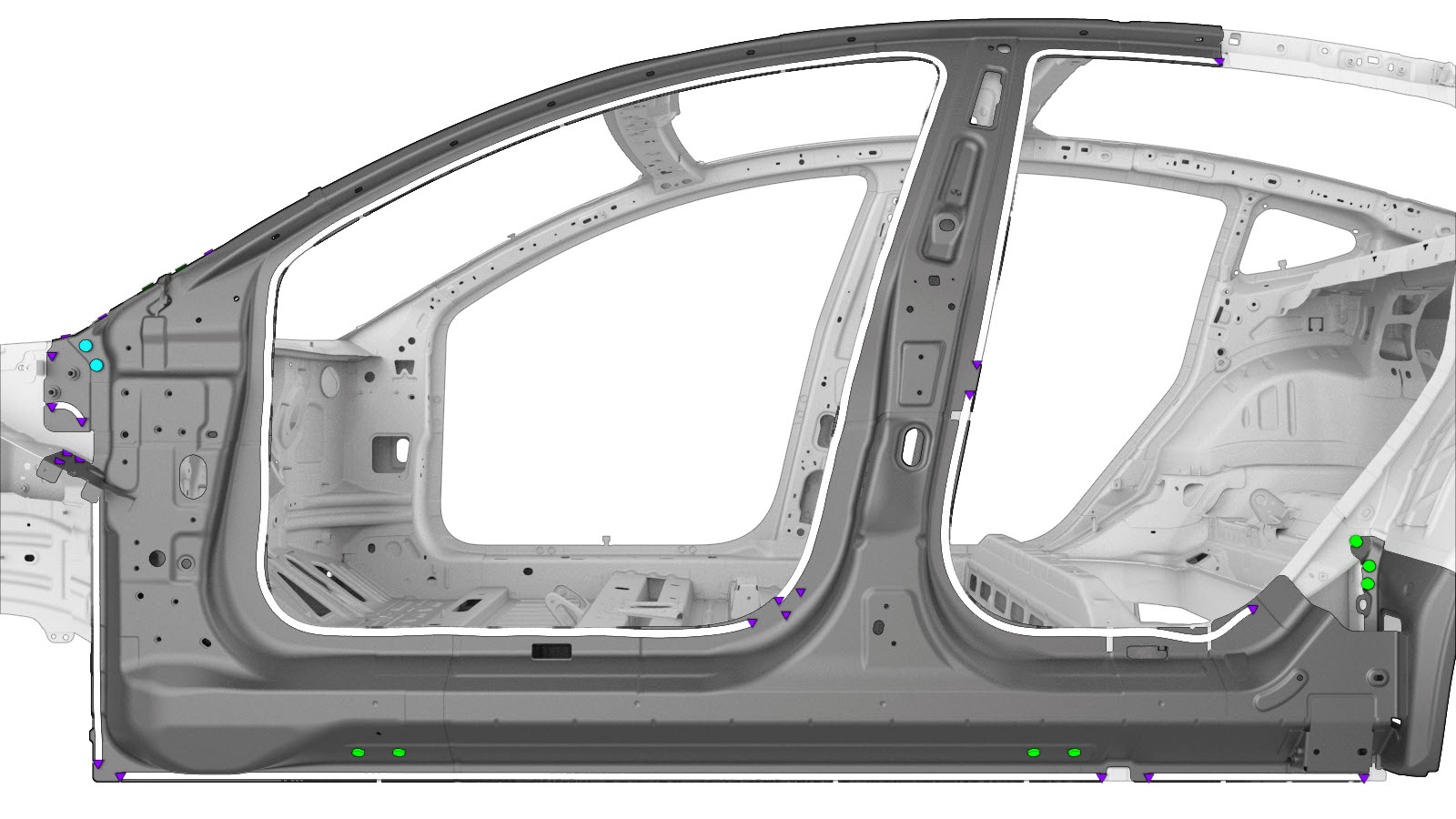

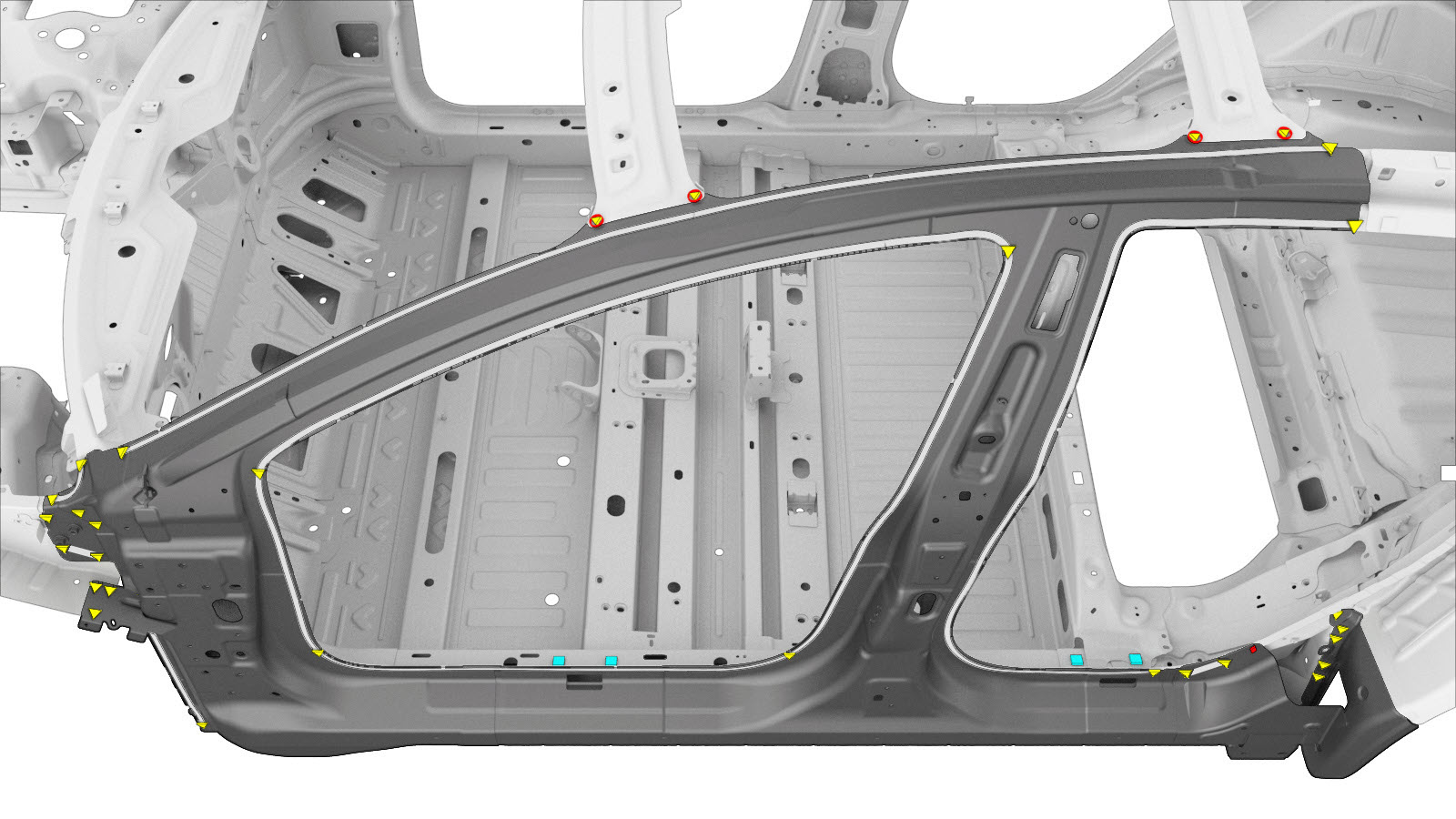

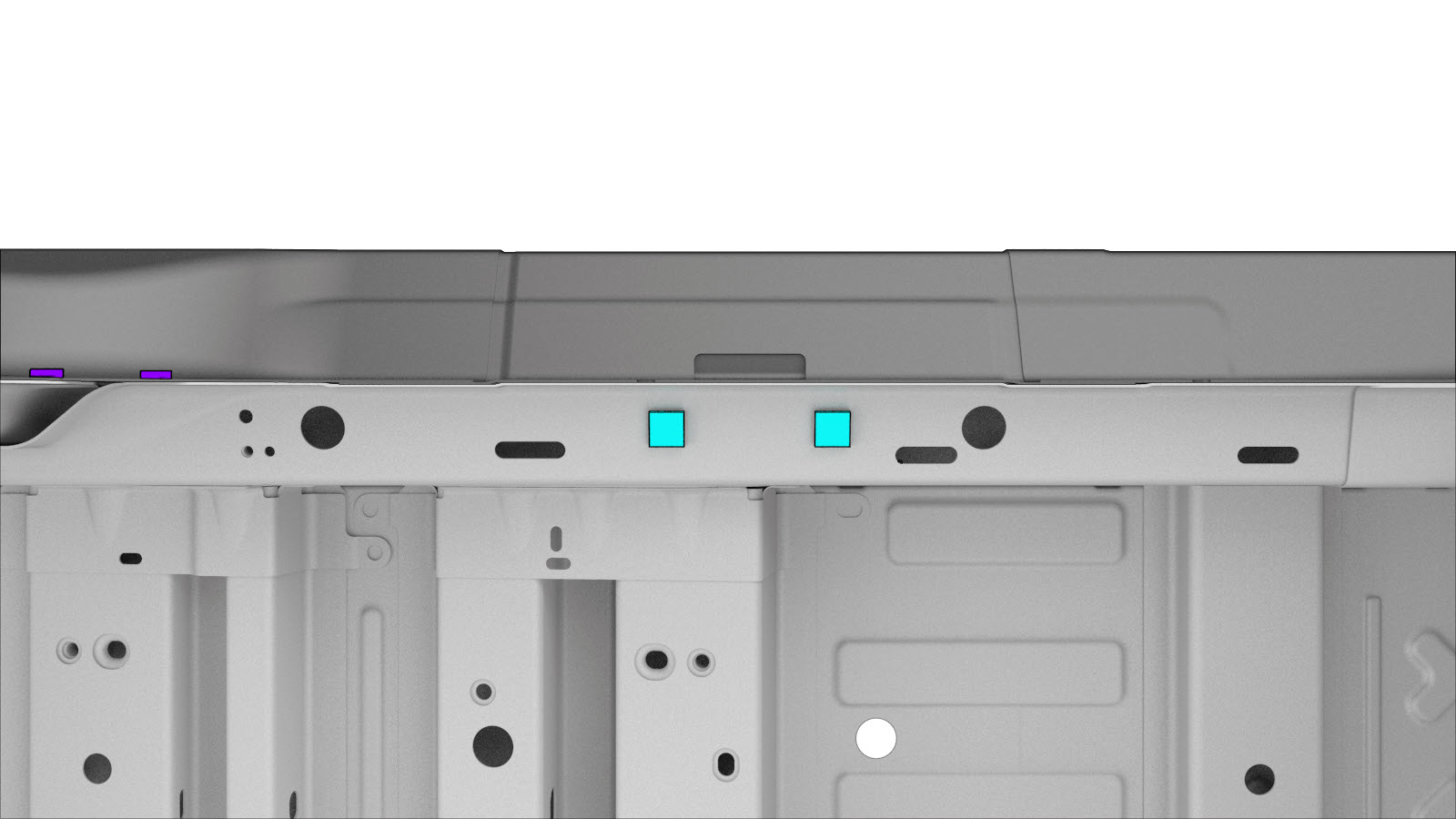

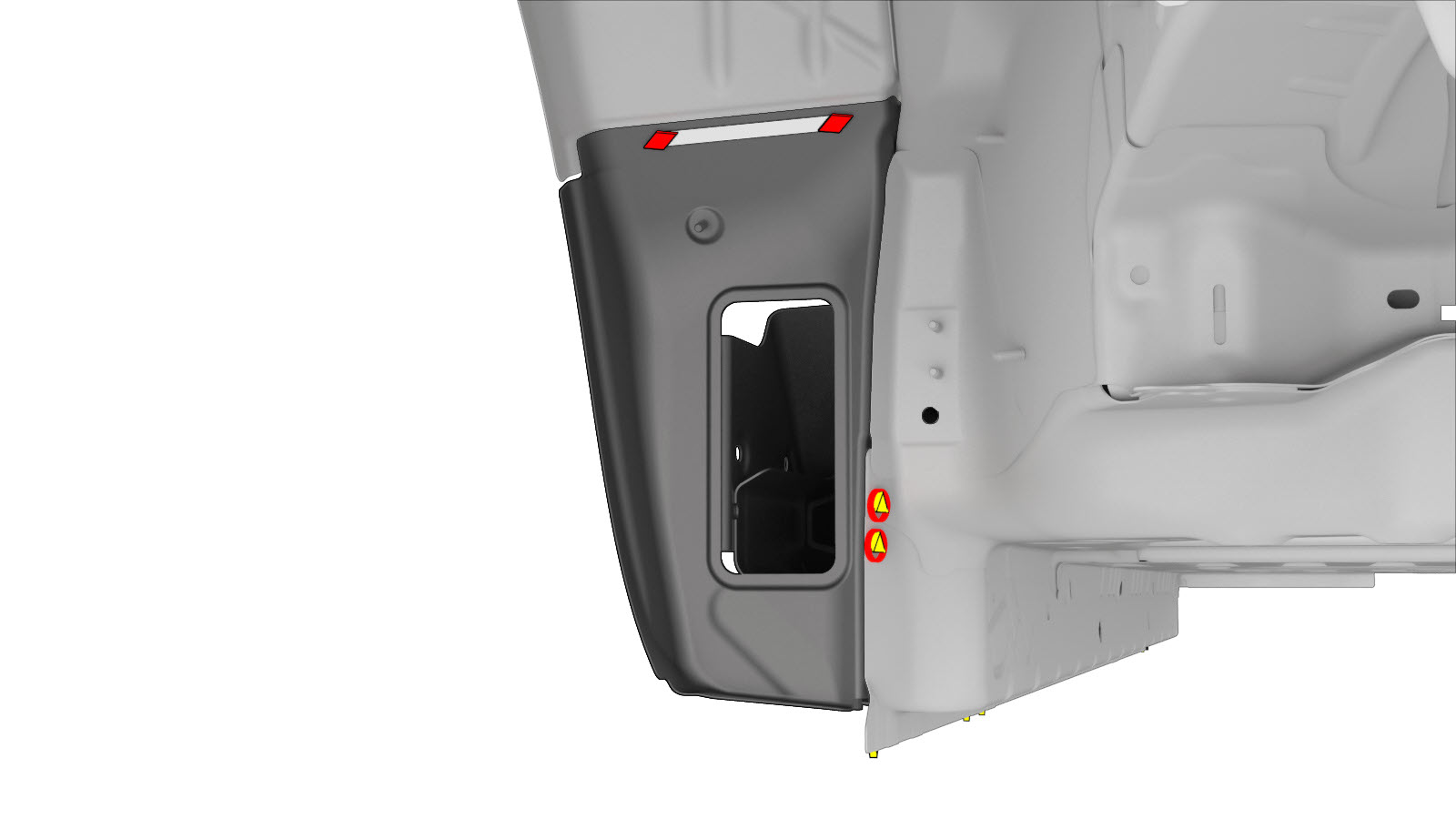

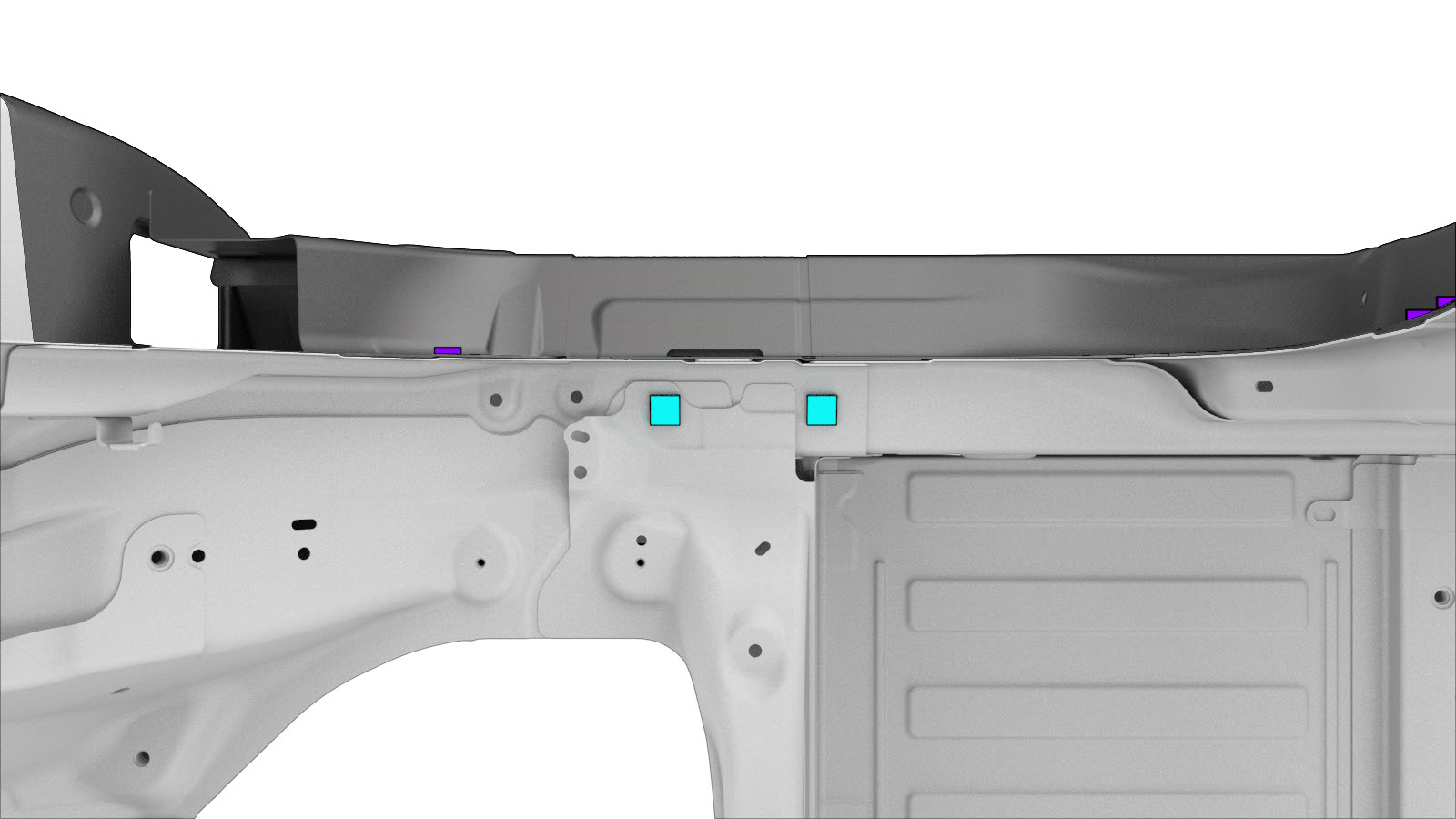

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

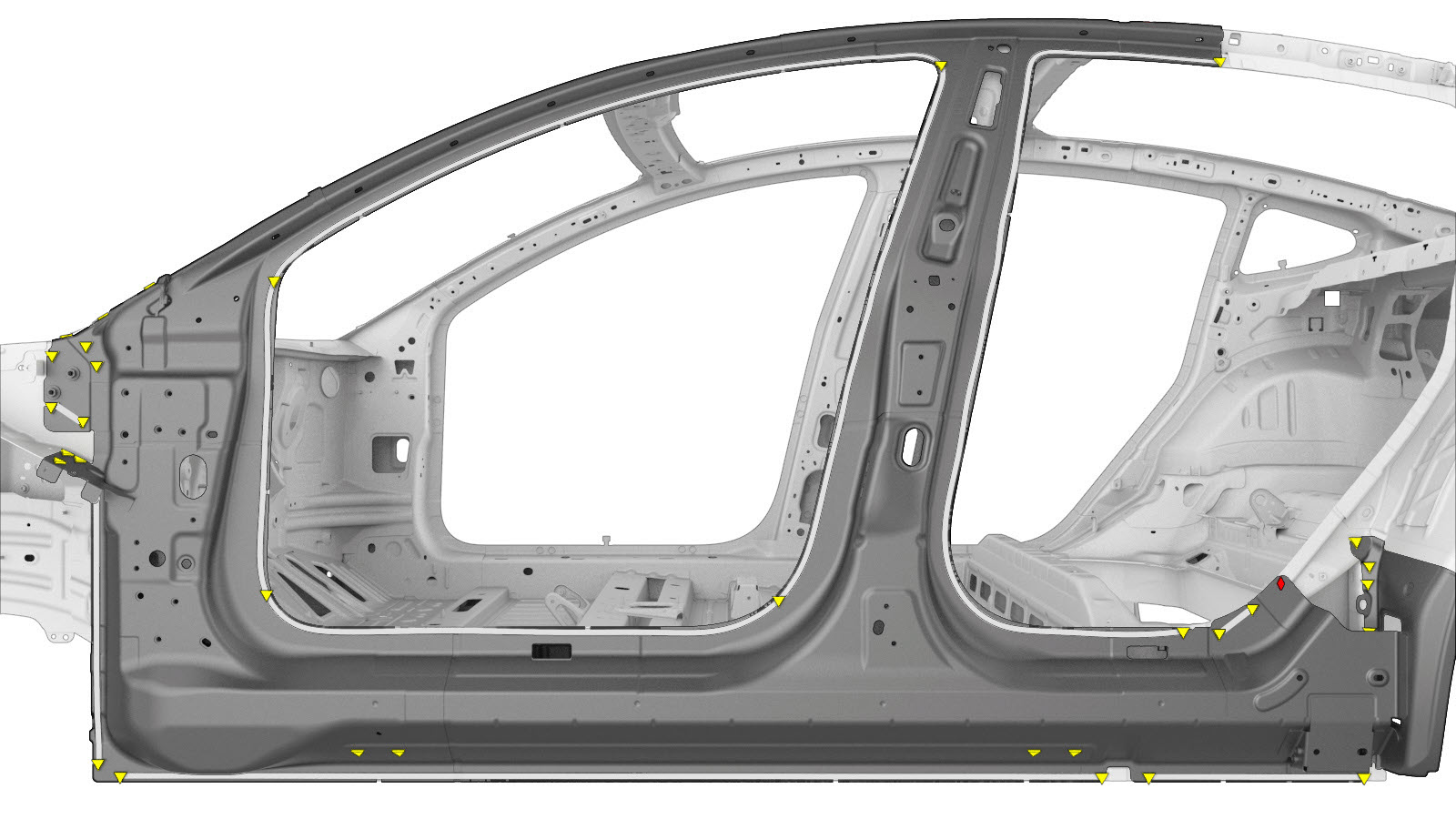

    o Soldaduras por puntos de instalación

    o Remaches estructurales de alta resistencia, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches, 4,8 mm

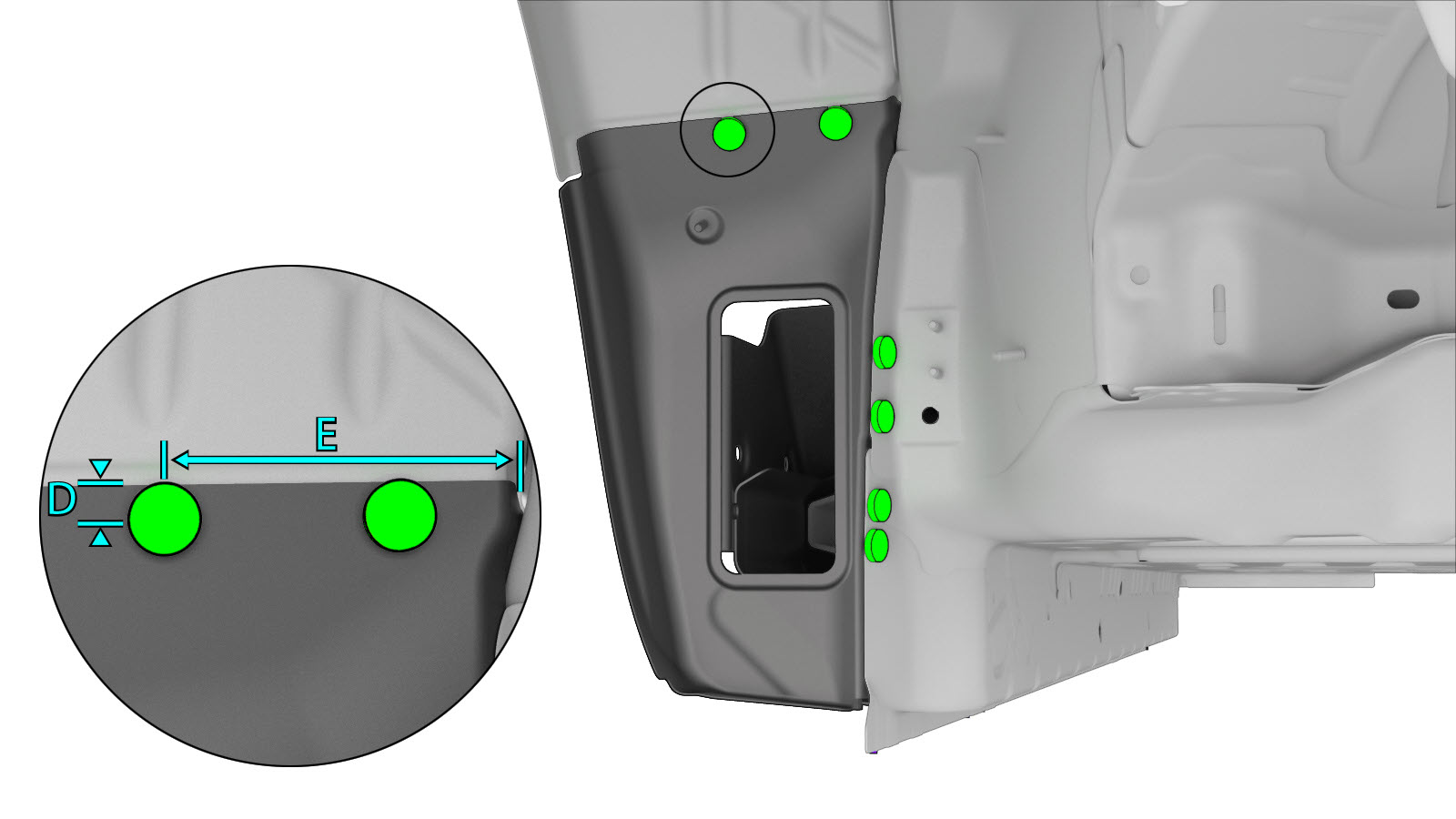

    • D = 9 mm.
    • E = 96 mm.

    o Remaches Flow Form, S28

    o Pernos

  17. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  18. Instale el componente o los componentes nuevos.
    Apriete los pernos a 19 Nm.
  19. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  20. Instale Extensión del raíl del techo.
  21. Instale Refuerzo del pilar C.
  22. Instale la parte necesaria de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
  23. Instale Exterior del panel lateral
  24. Efectúe las operaciones posteriores a la reparación necesarias.
