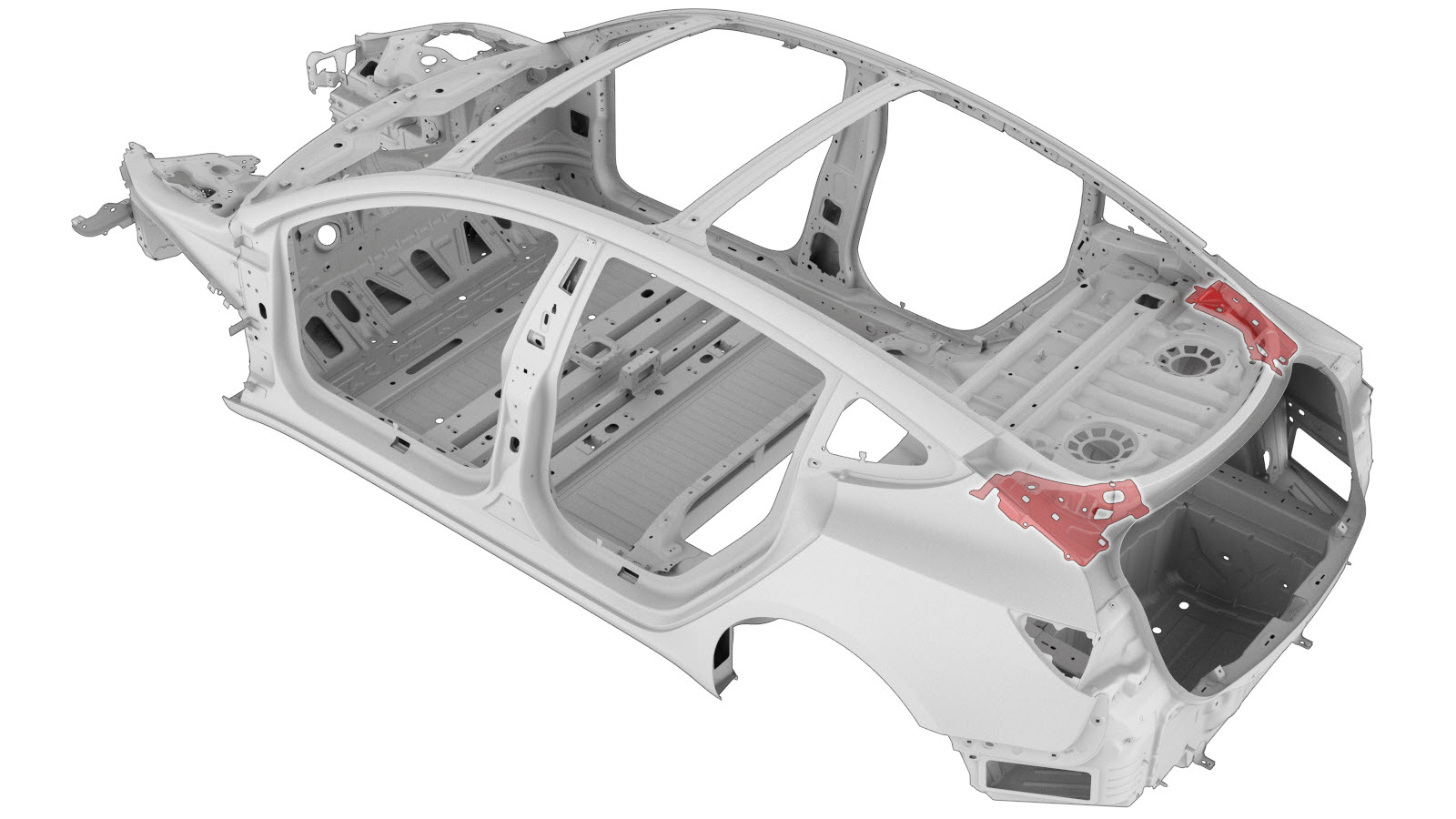

Extensión de la bandeja del maletero (trasera)

Código de corrección: 10101907902 10101908002 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

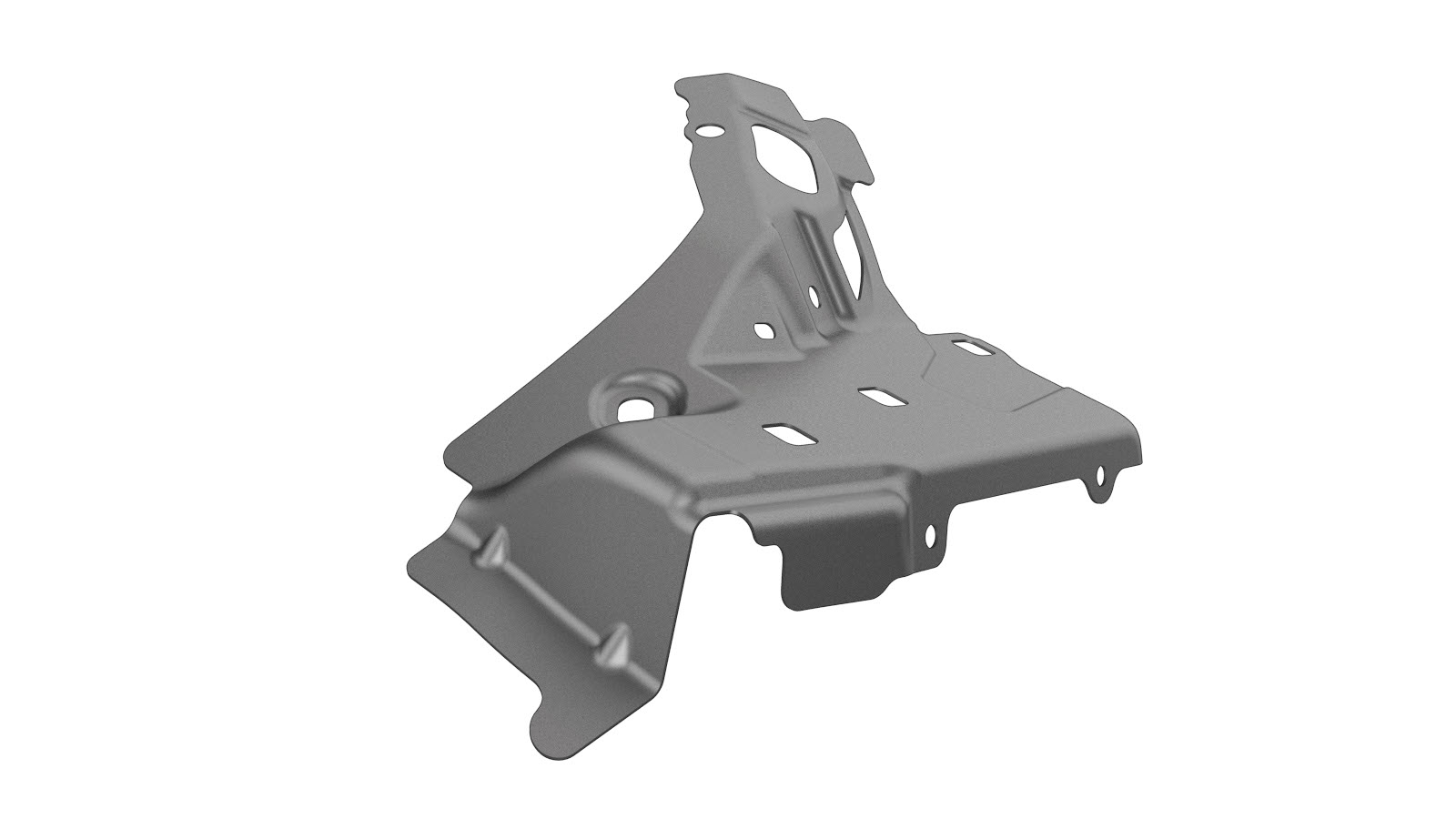

1 EXTN, PARCEL SHELF RR (extensión de la bandeja del maletero, trasera)
10 Remache abombado estructural, 6,5 mm
2 Remache avellanado, 4,8 mm, corto
1 Remache avellanado estructural, 6,5 mm
1 Remache Flow Form S18

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  2. Retire ECU - Charge Port (Gen4) (Remove and Replace).
  3. Retire Door Assembly - Charge Port (NA) (Remove and Replace).
  4. Retire Garnish - Trunk (Remove and Replace).
  5. Retire Front Carpet - Rear Trunk (Remove and Replace).
  6. Retire Trim - Side - Trunk - LH (Remove and Replace).
  7. Retire Tub Carpet - Rear Trunk (Remove and Replace).
  8. Retire Glass - Backlight (Remove and Replace).
  9. Retire Amplifier - Audio - External (Remove and Replace).
  10. Retire Woofer - Parcel Shelf (Remove and Replace).
  11. Retire Retractor - Seatbelt - 2nd Row - Outboard (Single Side) (Remove and Replace).
  12. Retire Trunk (Remove and Install).
  13. Retire Hinge - Power Trunk - LH (Remove and Replace).

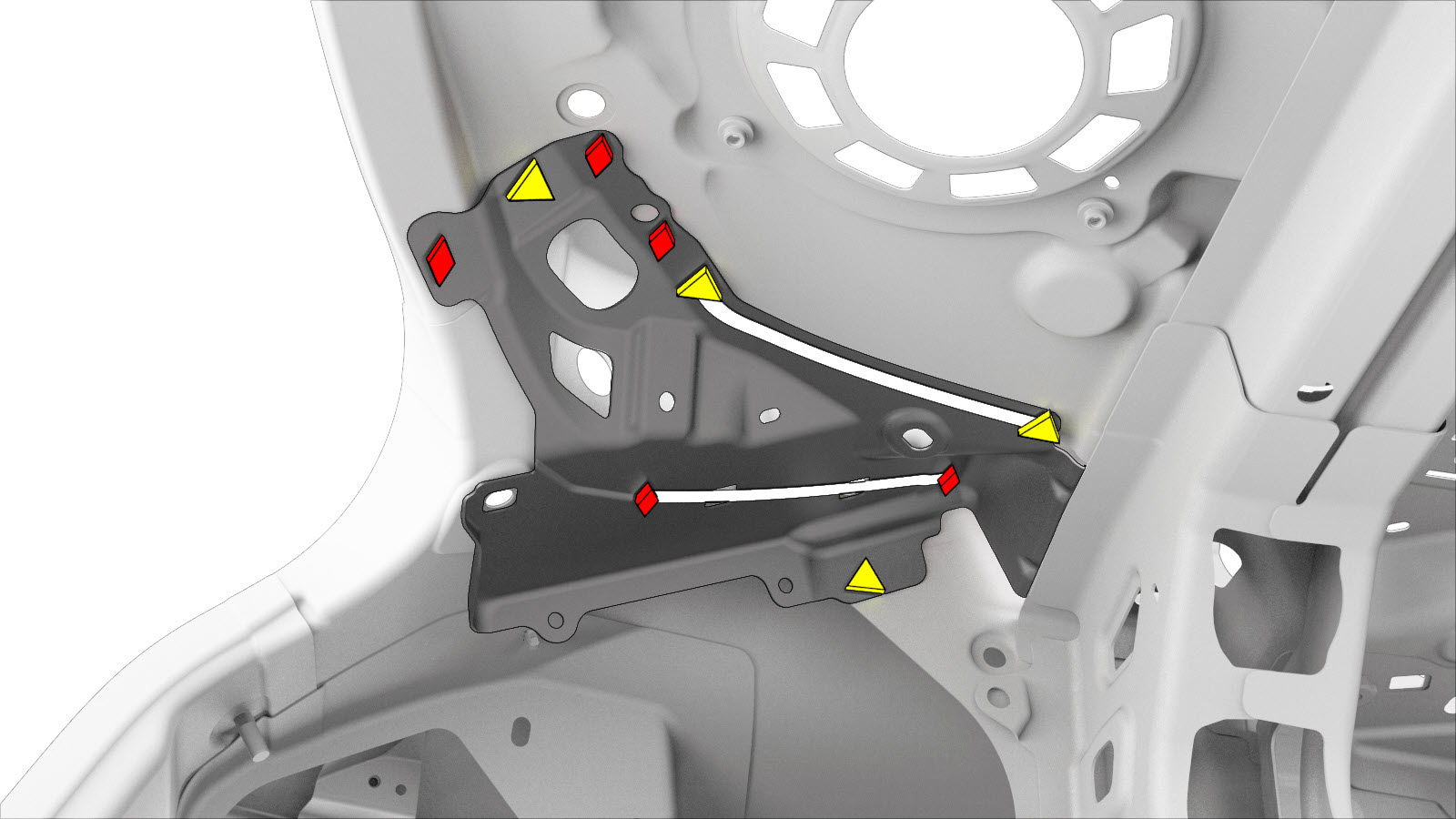

  14. Retire el componente original.

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

  15. Retire cualquier resto de adhesivo de las superficies de contacto del vehículo.

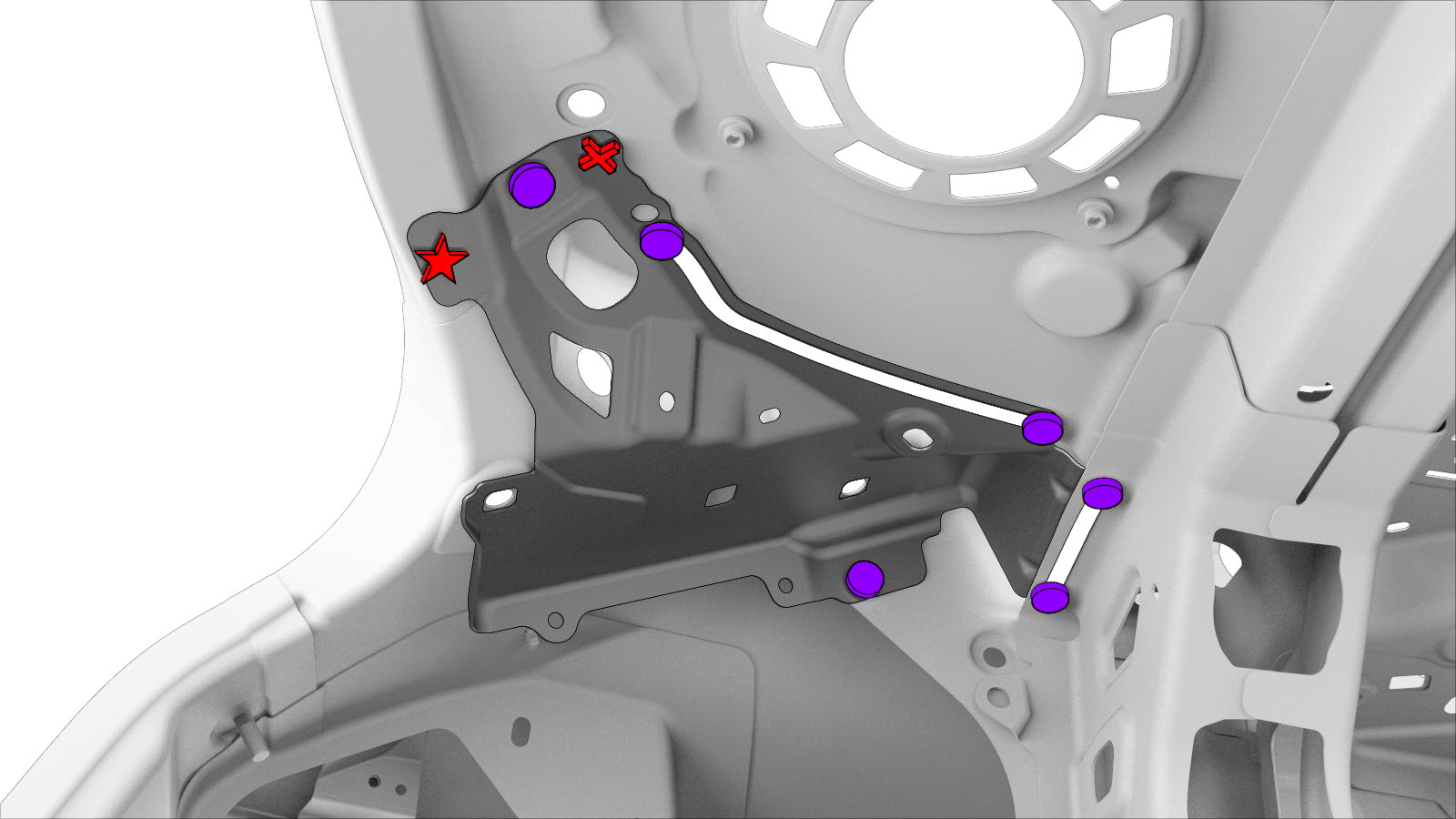

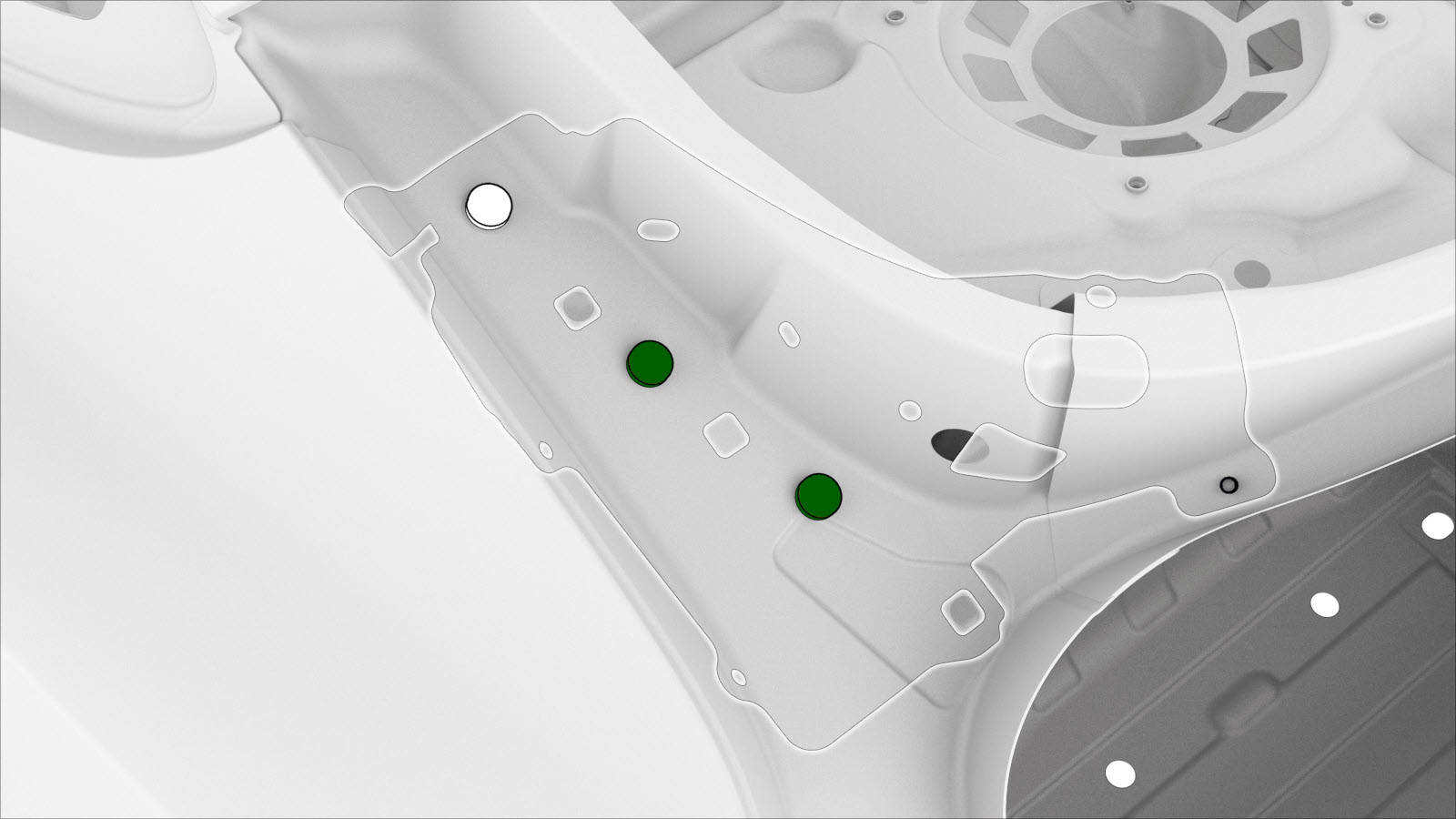

  16. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

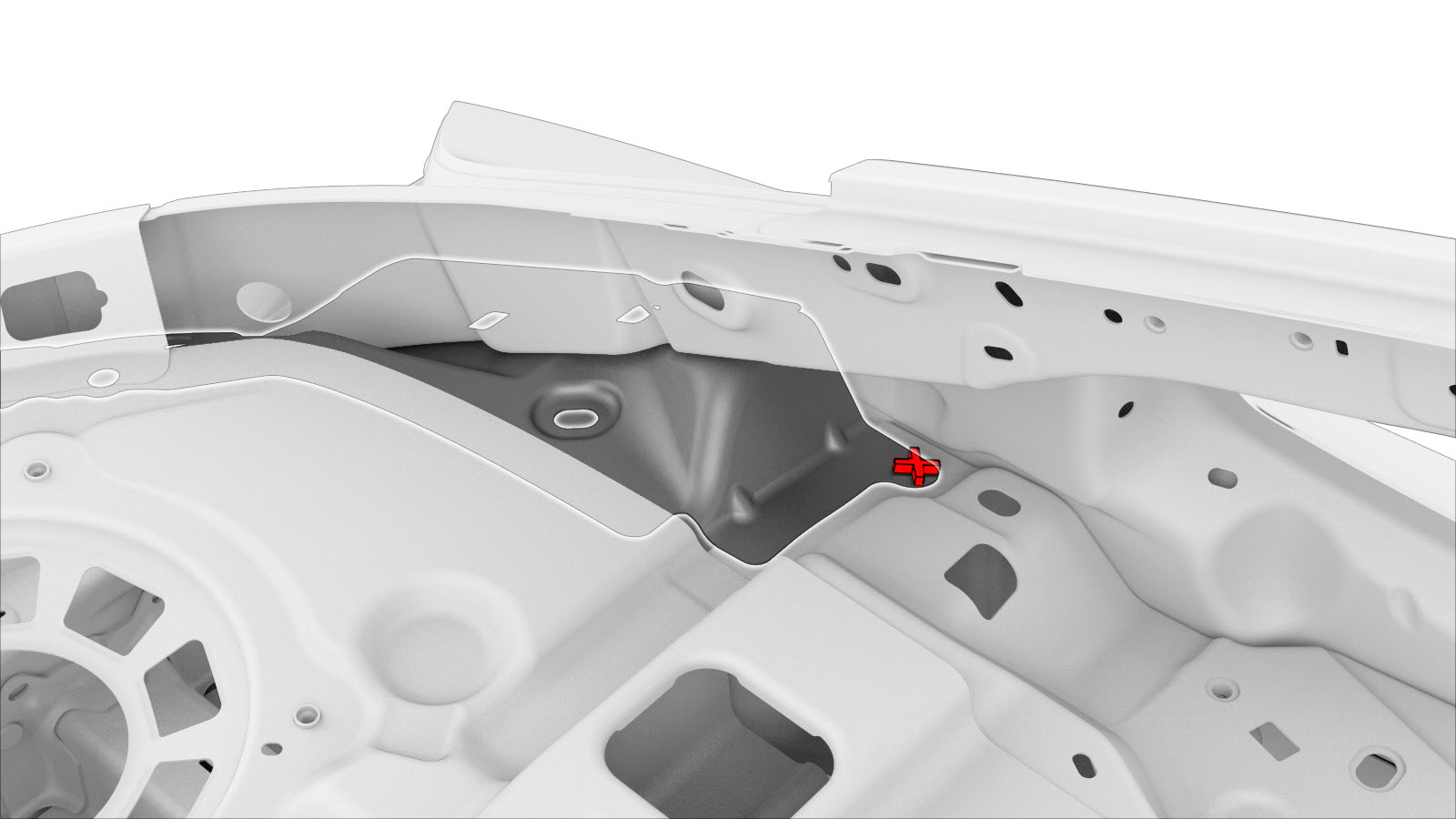

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Remaches abombados estructurales, 6,5 mm

    o Remaches avellanados, 4,8 mm, cortos

    o Remaches avellanados estructurales, 6,5 mm

    o Remaches Flow Form, S18

  17. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  18. Instale el componente o los componentes nuevos.
  19. Efectúe las operaciones posteriores a la reparación necesarias.
  20. Instale Hinge - Power Trunk - LH (Remove and Replace).
  21. Instale Trunk (Remove and Install).
  22. Instale Retractor - Seatbelt - 2nd Row - Outboard (Single Side) (Remove and Replace).
  23. Instale Woofer - Parcel Shelf (Remove and Replace).
  24. Instale Amplifier - Audio - External (Remove and Replace).
  25. Instale Glass - Backlight (Remove and Replace).
  26. Instale Tub Carpet - Rear Trunk (Remove and Replace).
  27. Instale Trim - Side - Trunk - LH (Remove and Replace).
  28. Instale Front Carpet - Rear Trunk (Remove and Replace).
  29. Instale Garnish - Trunk (Remove and Replace).
  30. Instale Door Assembly - Charge Port (NA) (Remove and Replace).
  31. Instale ECU - Charge Port (Gen4) (Remove and Replace).
  32. Instale Busbar - Charge Port to HV Battery (China) (Remove and Replace).
