Exterior de la base de pedales
Código de corrección:
10101017102
10101011902
NOTA: Salvo que se indique expresamente en el procedimiento, el código de corrección anterior incluye todos los trabajos de reparación de carrocería y de servicio necesarios para realizar este procedimiento, incluidos los procedimientos relacionados. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. En función de los daños del vehículo, pueden ser necesarias reparaciones adicionales.
Información de reparación
- Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
- Este procedimiento se puede realizar sin utilizar un banco de bastidor.
Lista de piezas
| Cantidad | Descripción | Imagen / Notas |
|---|---|---|

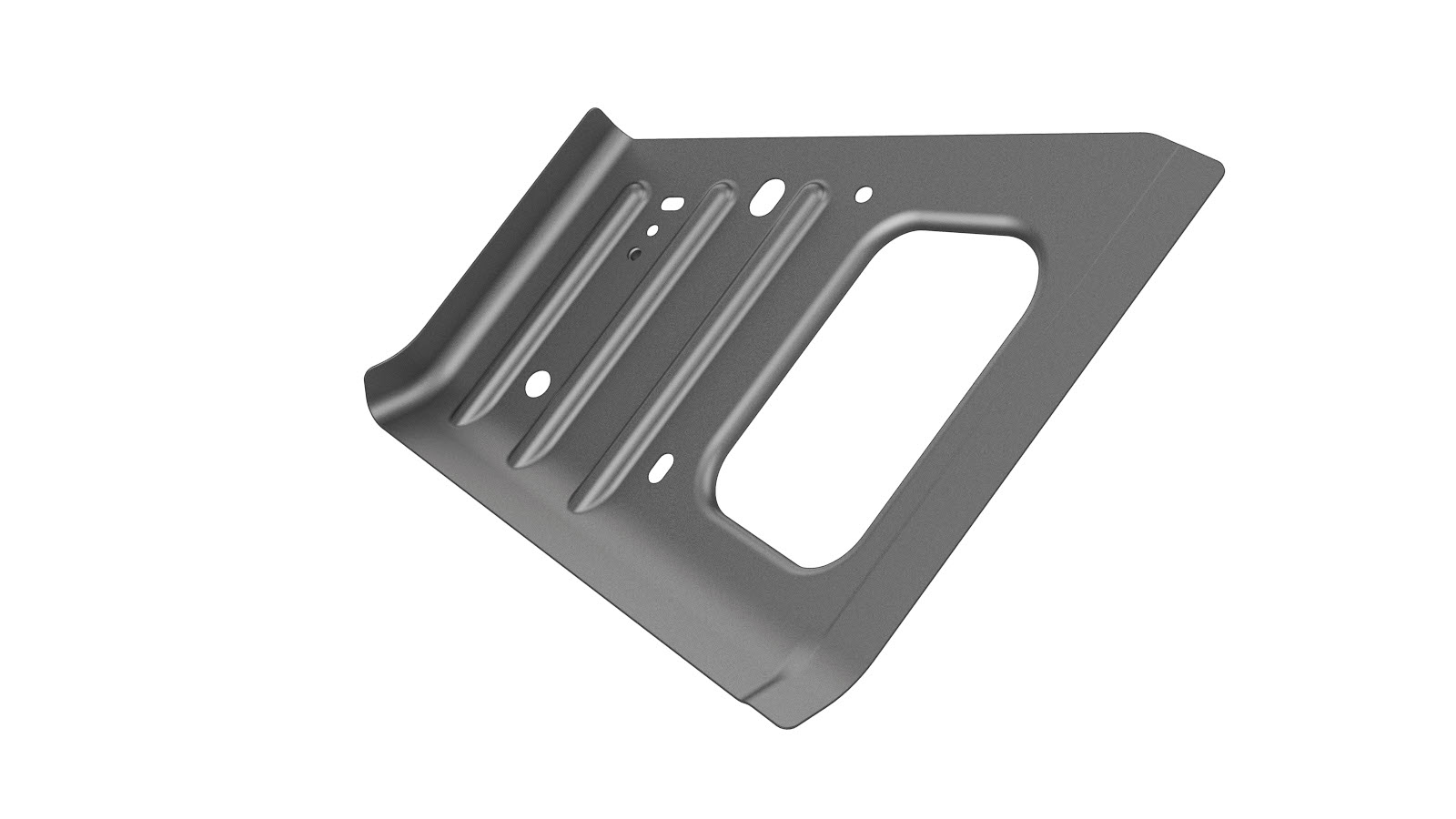

| 1 | Travesaño del tablero | |
| 15 | Remache estructural de alta resistencia, 6,5 mm | |
| 7 | Remache avellanado, 4,8 mm, largo |
Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.
Procedimiento de reparación
- Retire Wheel Arch Liner - Front - LH (Remove and Replace).
- Retire HV Battery (AWD) (Remove and Replace).
- Retire Module - Body Controller - RH (Remove and Replace).
- Retire Module - Body Controller - LH (Remove and Replace).
- Retire Beam - Cross Car (LHD) (Remove and Replace).
- Retire Pedal Assembly (LHD) (Remove and Replace).
- Retire Carpet - Front - RH (Remove and Replace).
- Retire Carpet - Front - LH (Remove and Replace).
- Retire Center Console (Remove and Replace).
-

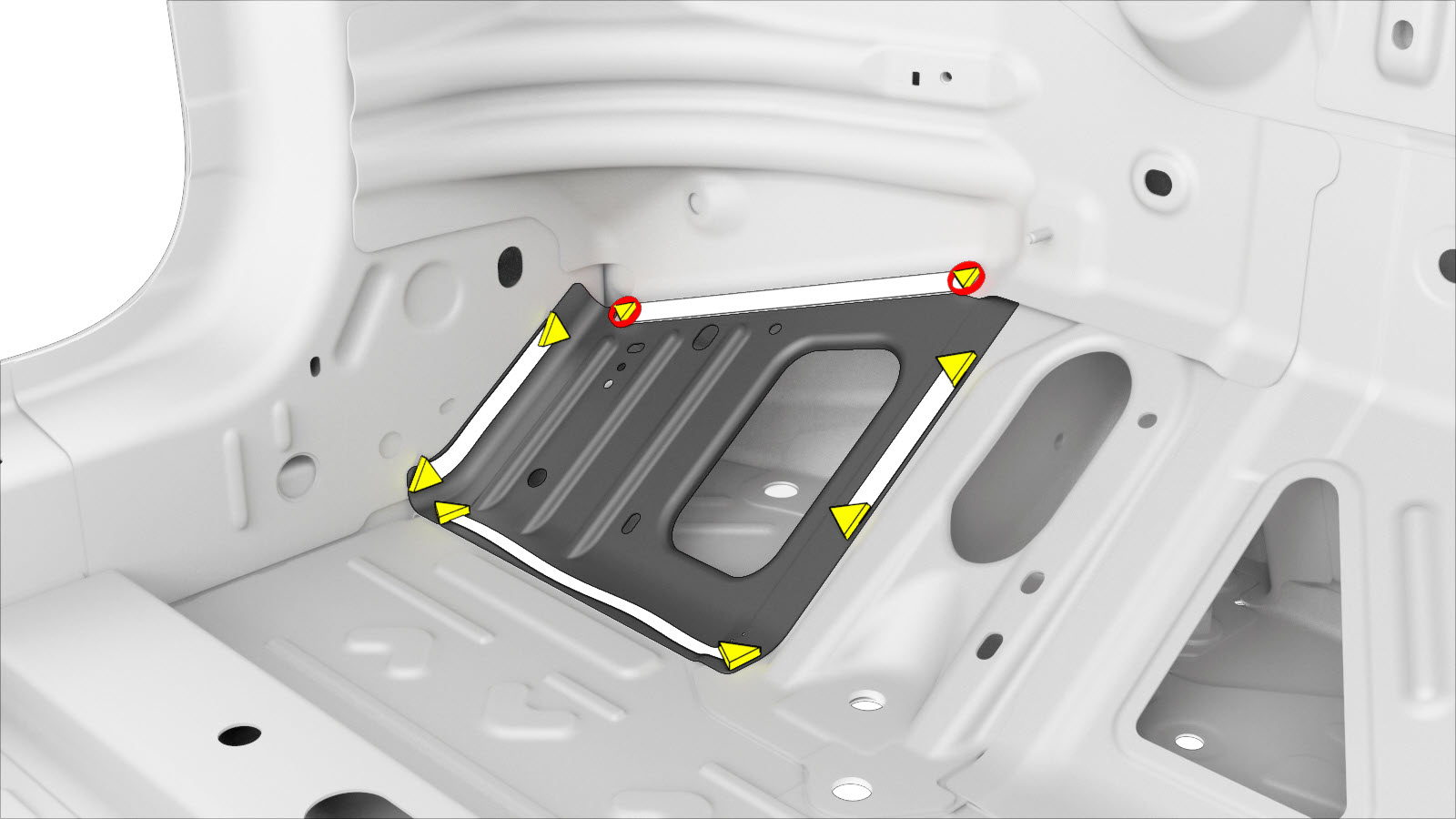

Retire el componente original.

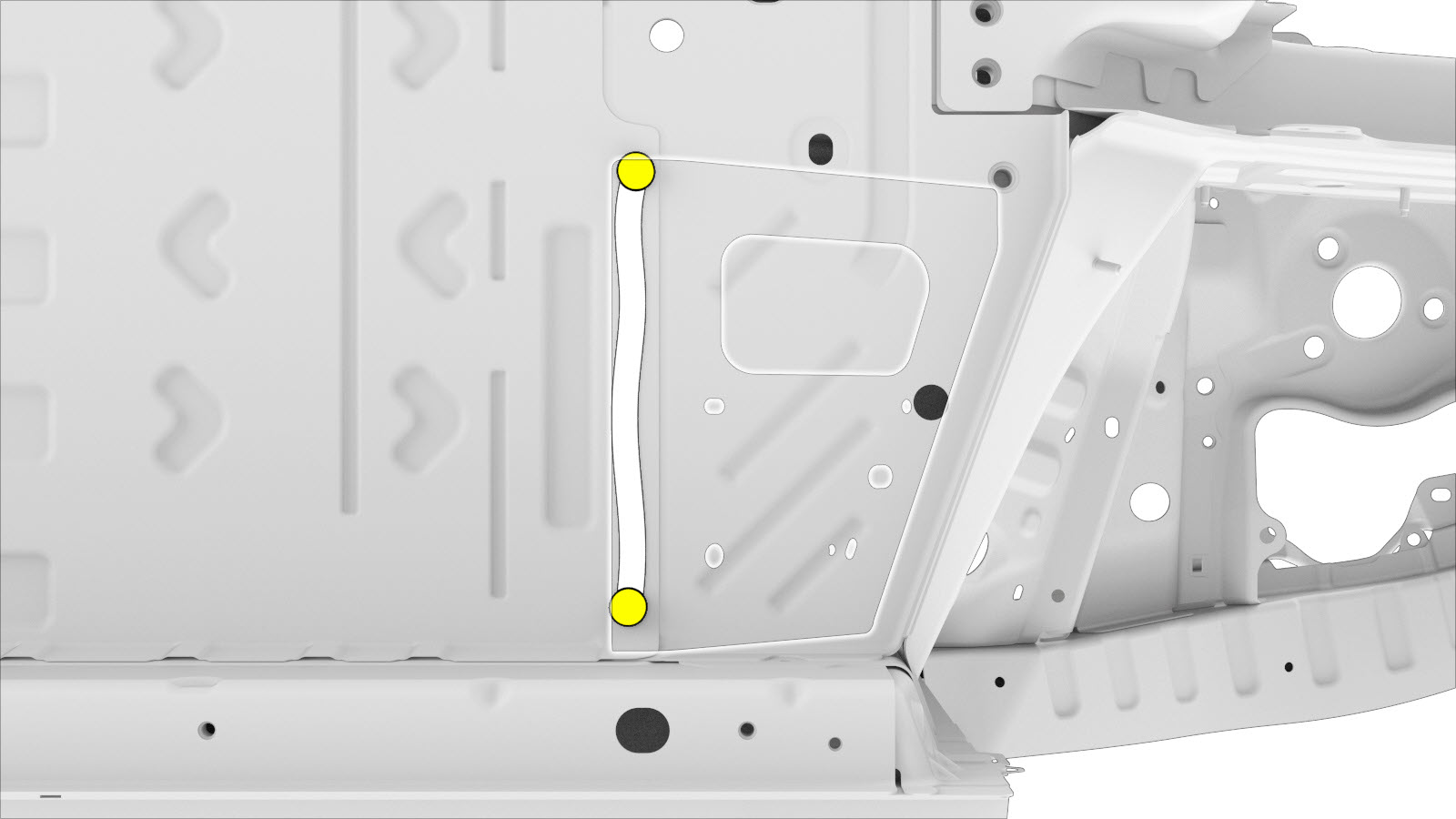

o Soldaduras por puntos de fábricao Perfore a través de las soldaduras por puntos de fábricaNotaAl perforar soldaduras por puntos, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.
-
Prepare la instalación.

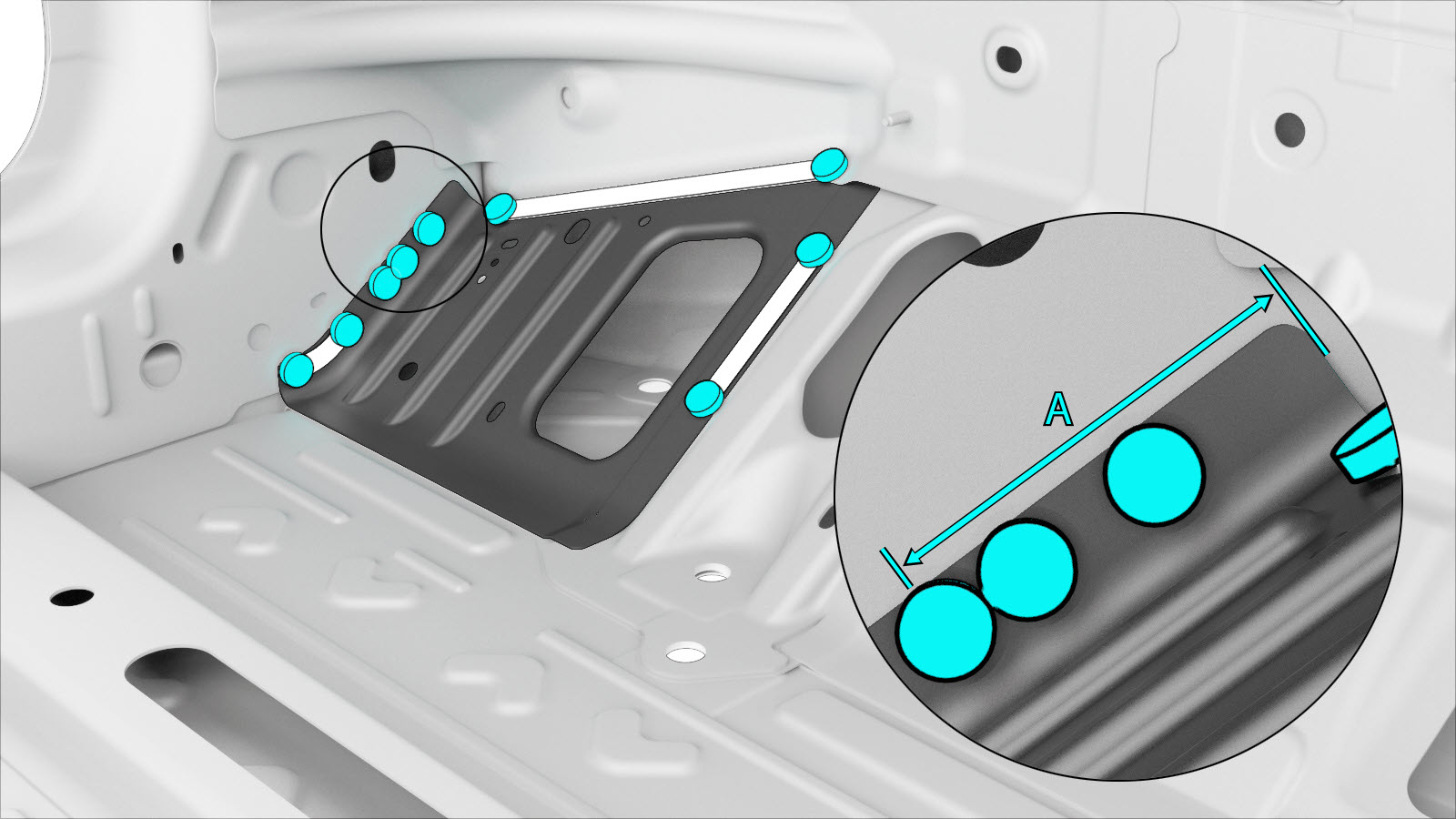

o Remaches estructurales de alta resistencia, 6,5 mm
- A = 75 mm.
- Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
- Instale el componente o los componentes nuevos.
- Efectúe las operaciones posteriores a la reparación necesarias.
- Instale Center Console (Remove and Replace).
- Instale Carpet - Front - LH (Remove and Replace).
- Instale Carpet - Front - RH (Remove and Replace).
- Instale Pedal Assembly (LHD) (Remove and Replace).
- Instale Beam - Cross Car (LHD) (Remove and Replace).
- Instale Module - Body Controller - LH (Remove and Replace).
- Instale Module - Body Controller - RH (Remove and Replace).
- Instale HV Battery (AWD) (Remove and Replace).
- Instale Wheel Arch Liner - Front - LH (Remove and Replace).
