Refuerzos del soporte del asiento delantero (interior delantero y todos los traseros)

Información de reparación

Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

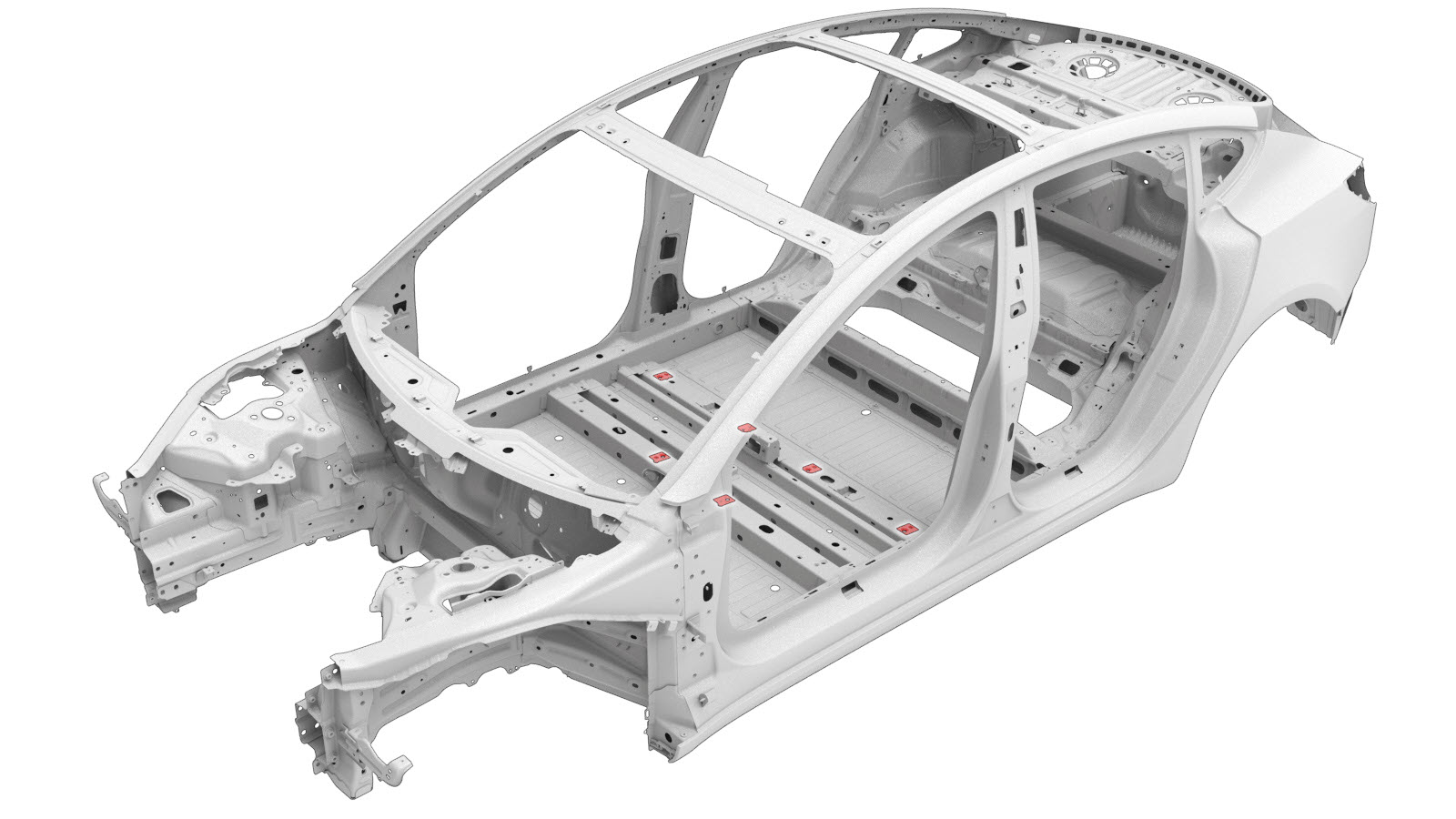

Este procedimiento es para los refuerzos del soporte del asiento delantero (interior delantero) y para todos los refuerzos del soporte del asiento delantero (exterior trasero e interior trasero). Para las reparaciones de los refuerzos del soporte del asiento delantero (exterior delantero), consulte Refuerzos del montaje de asiento delantero (parte delantera exterior).

Lista de piezas


Cantidad	Descripción	Imagen / Notas

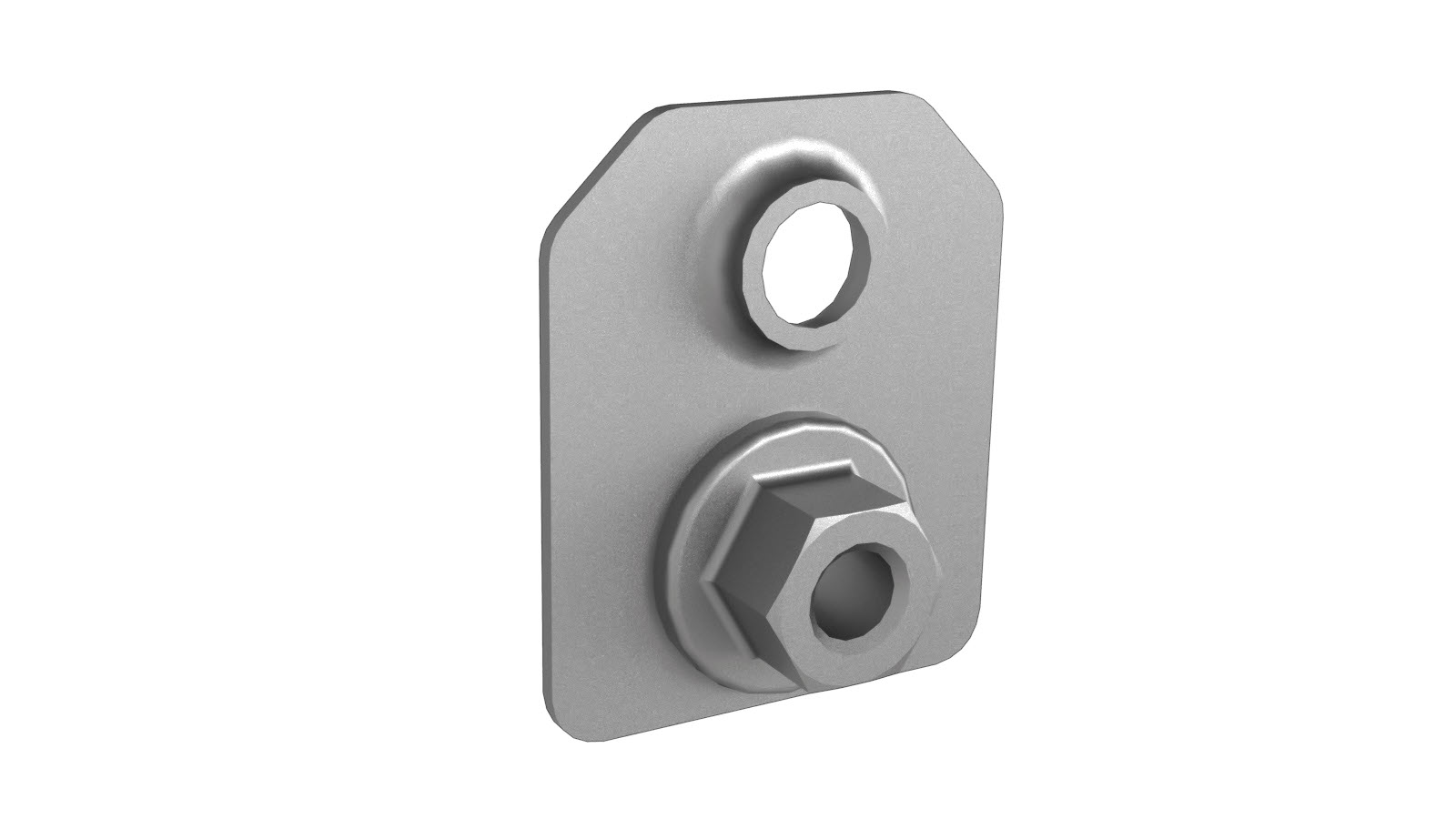

1	ASY – FSF SEAT MOUNT REINF (refuerzo del soporte del asiento delantero; exterior delantero y trasero)	Nota Esta pieza sustituye a todos los refuerzos delanteros del soporte del asiento delantero y a los refuerzos exteriores traseros del soporte del asiento delantero. No sustituye a los refuerzos de interiores traseros del soporte del asiento delantero.

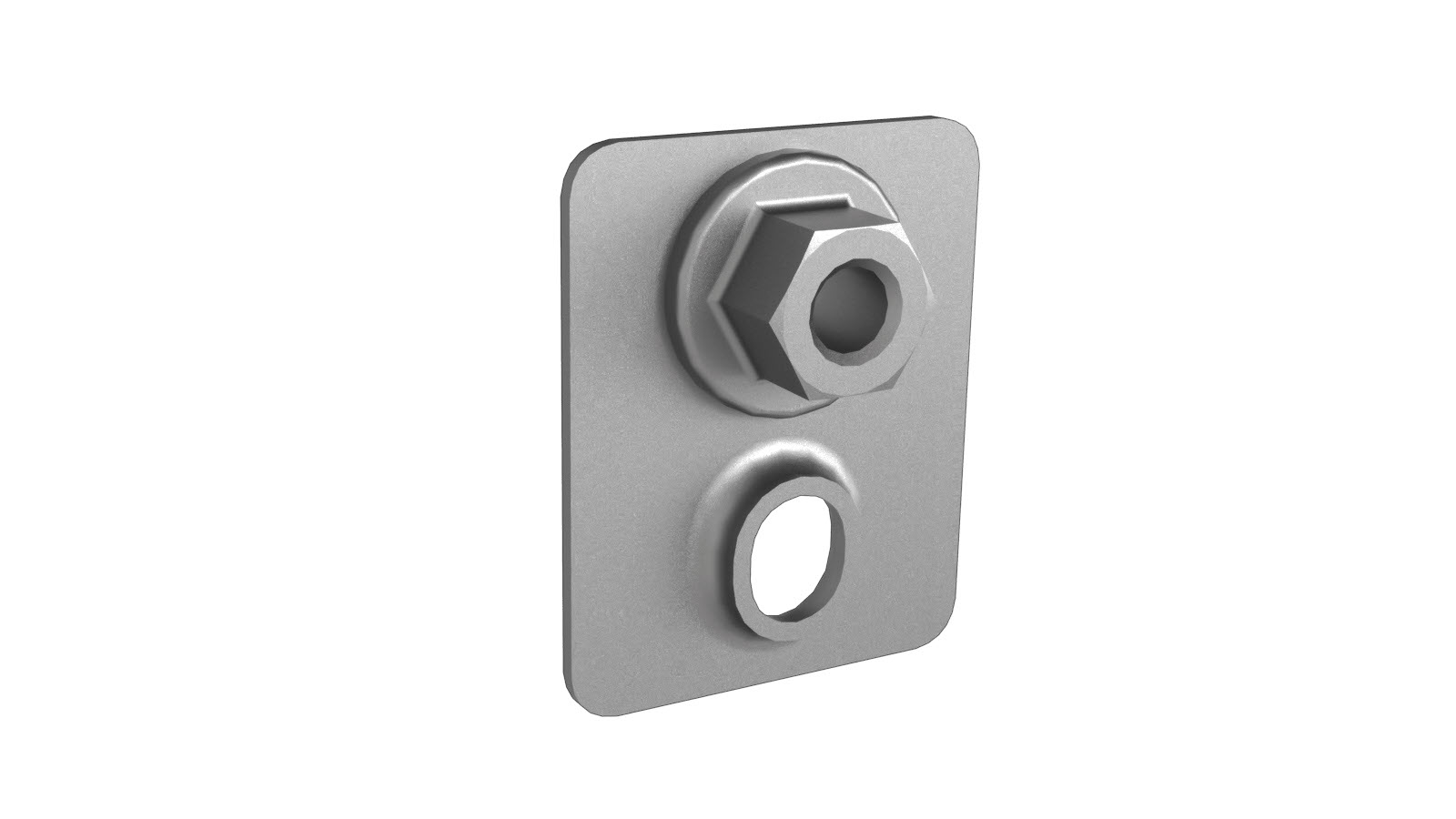

1	MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED (refuerzo del soporte del asiento delantero; interior trasero)	Nota Esta pieza sustituye solo a los refuerzos interiores traseros del soporte del asiento delantero: no sustituye a los refuerzos delanteros del soporte del asiento delantero ni a los refuerzos exteriores traseros del soporte del asiento delantero.

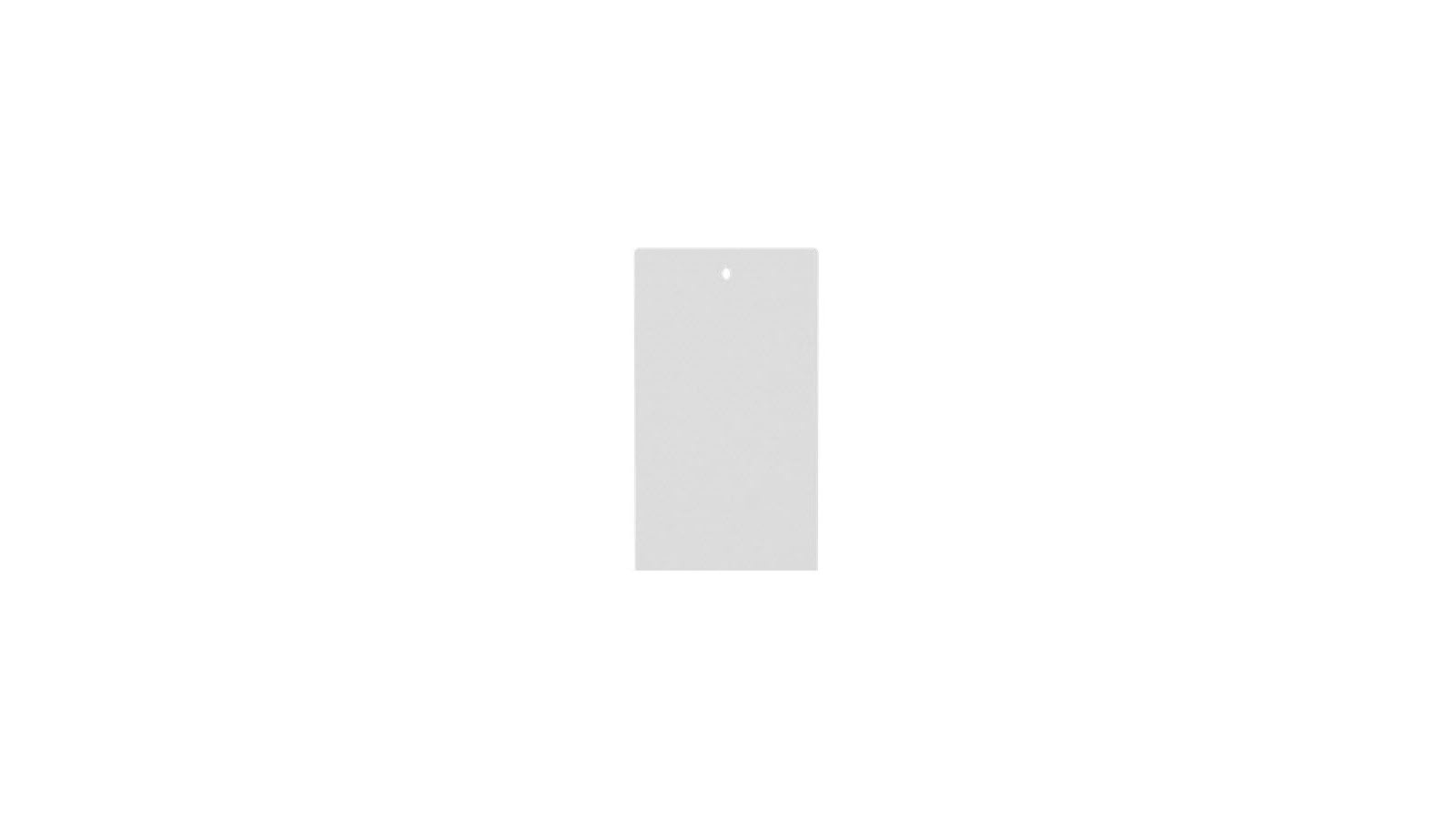

1	M3 FLOOR PANEL PATCH

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

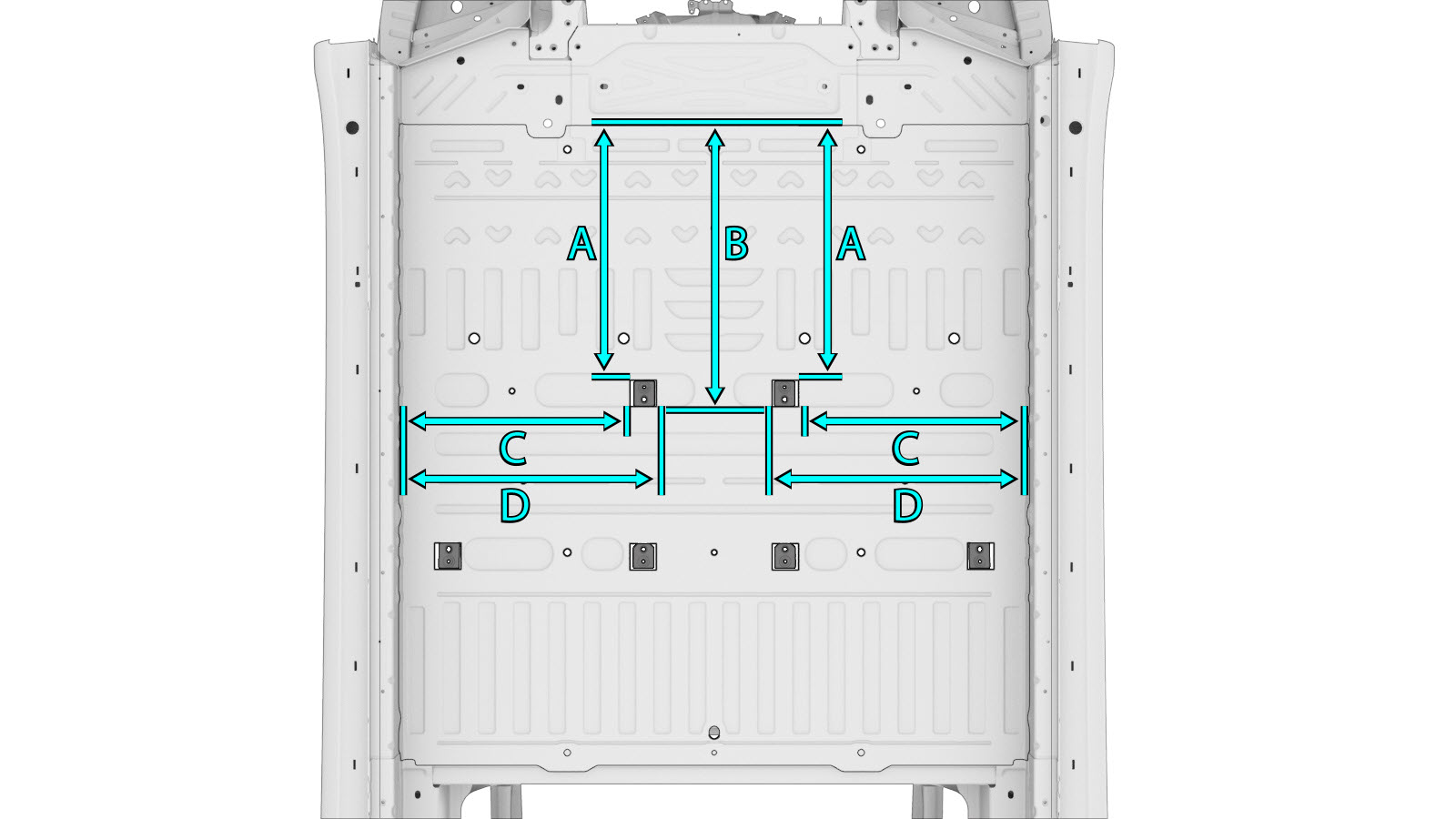

Para el refuerzo del soporte del asiento que se va a sustituir, corte un orificio en la parte inferior del panel del suelo para acceder al componente dañado.
Nota
No corte el panel del suelo debajo de ningún soporte que no se vaya a sustituir.

Nota
No dañe los travesaños del suelo al cortar el panel del suelo.

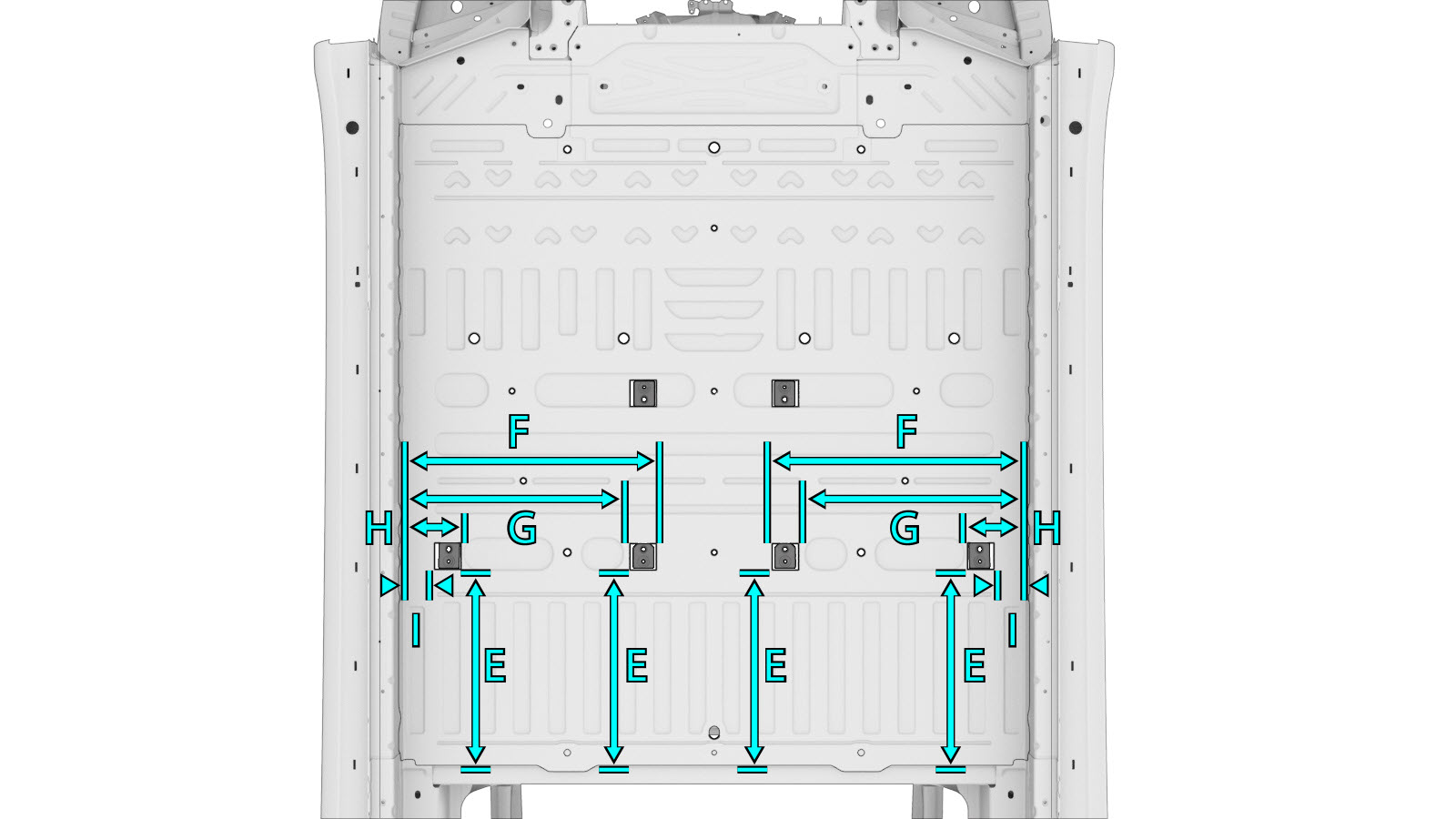

Línea/punto de referencia
- A = 564 mm.
- B = 623 mm.
- C = 503 mm.
- D = 563 mm.
- E = 433 mm.
- F = 561 mm.
- G = 501 mm.
- H = 127 mm.
- I = 67 mm.

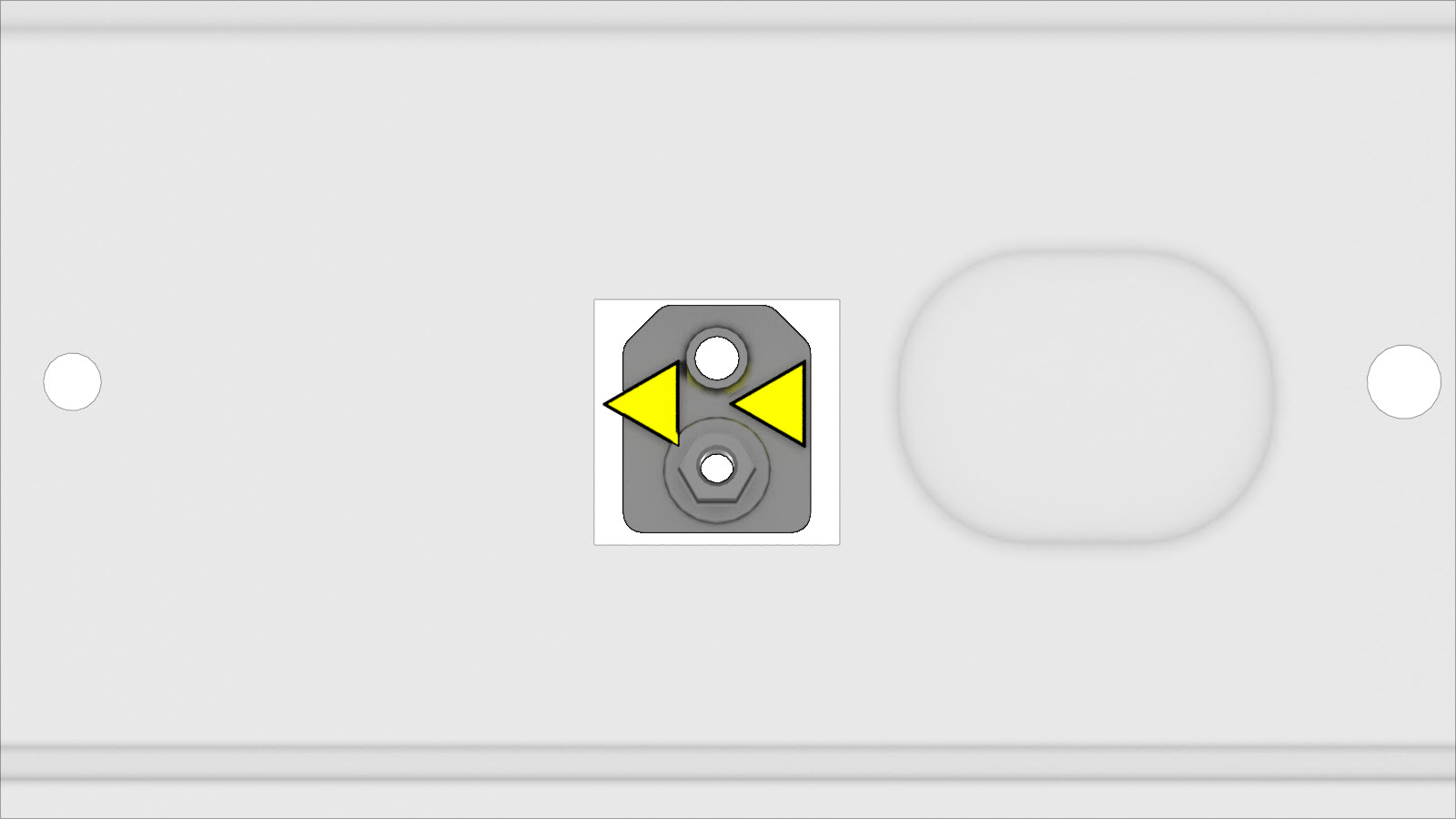

Retire el componente original.

o Soldaduras por puntos de fábrica

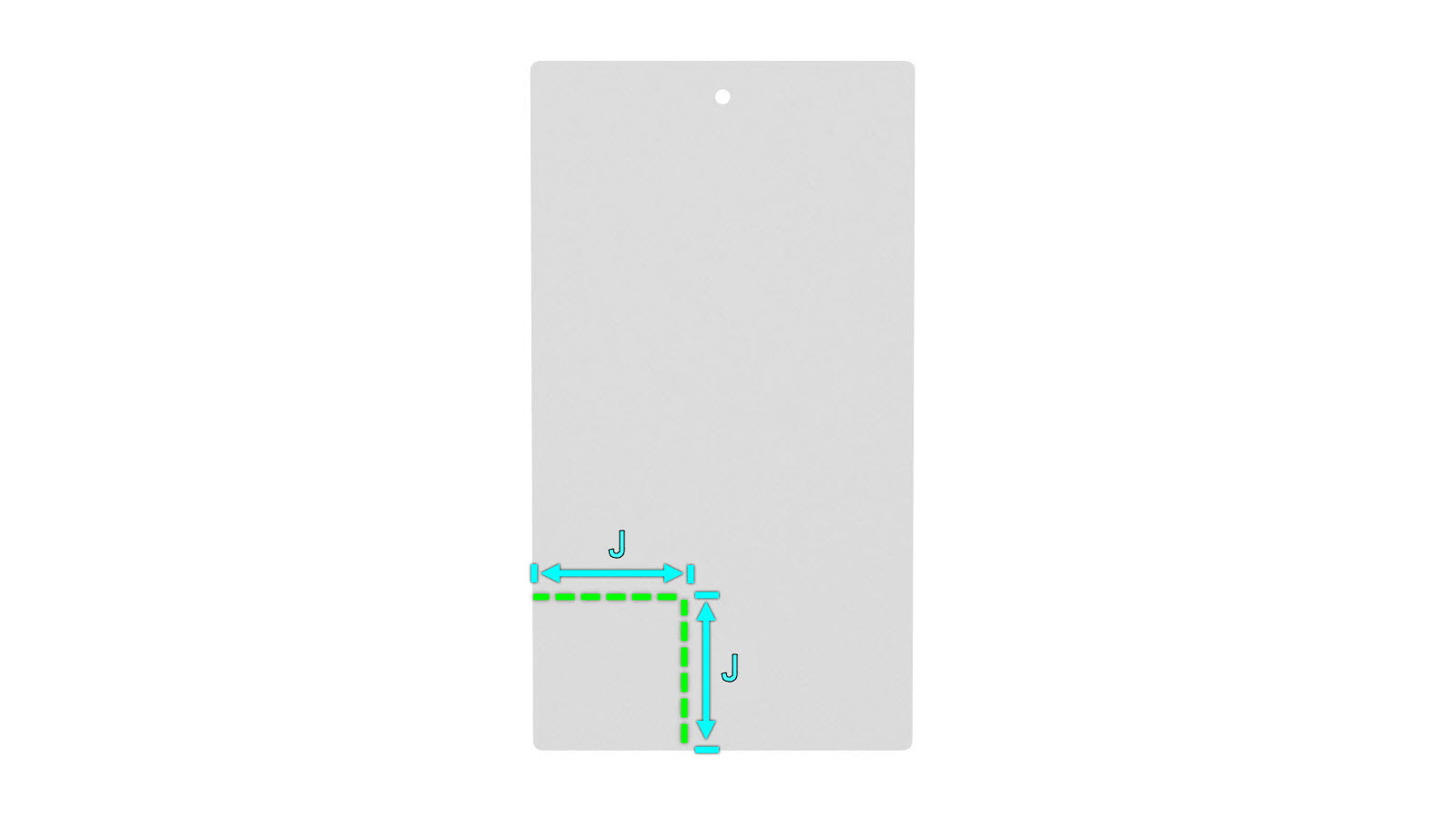

Corte el parche del panel del suelo como se indica a continuación para cubrir la zona de reparación del panel del suelo.
Línea de corte

Línea/punto de referencia
- J = 78 mm.
Preparación para la instalación.

Nota
Los componentes nuevos se instalan únicamente con adhesivo estructural.
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.

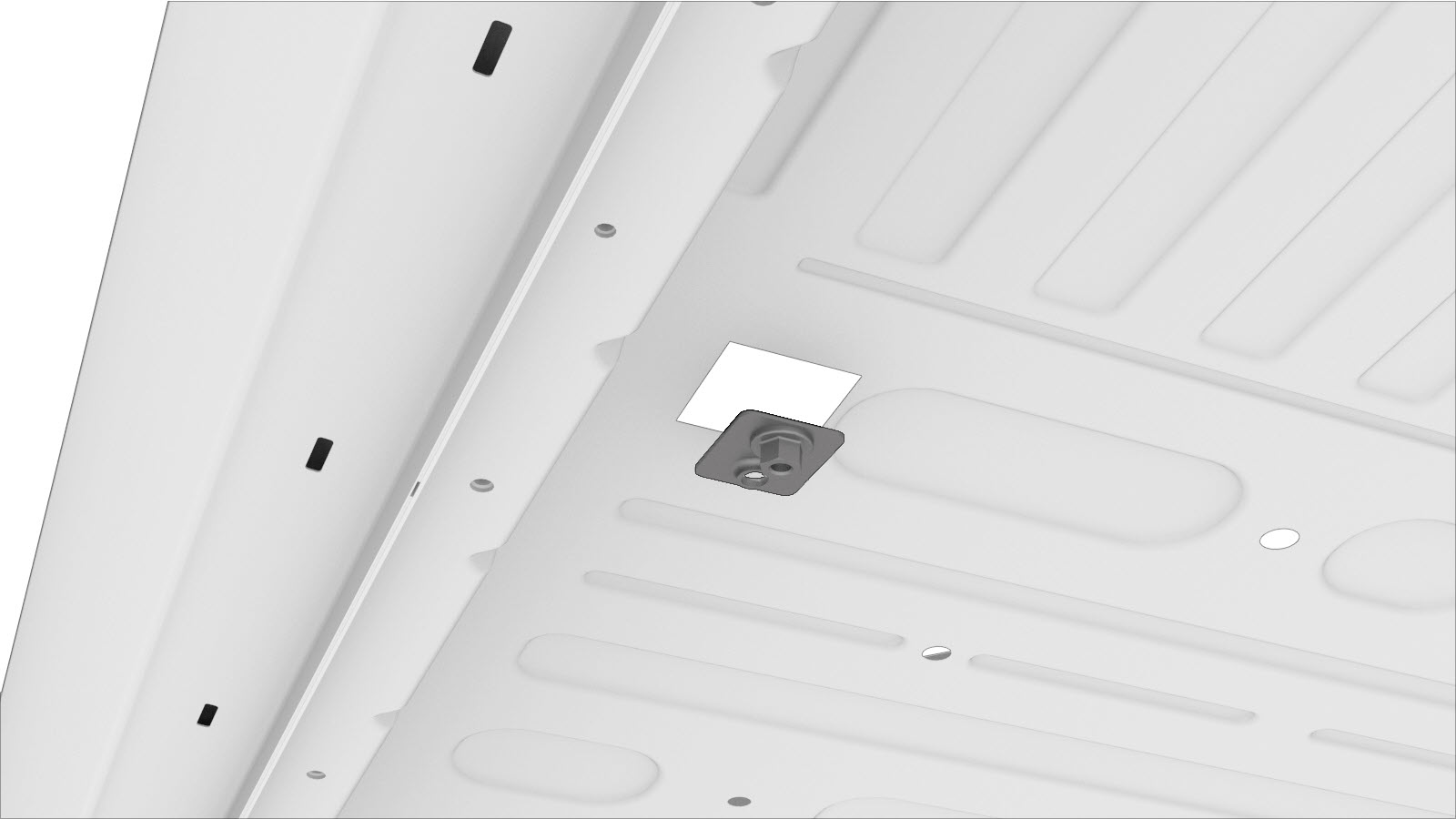

Instale el componente o los componentes nuevos.

Nota
Fije temporalmente el refuerzo del soporte del asiento a la parte inferior del travesaño con un perno o una abrazadera hasta que el adhesivo estructural se haya secado.

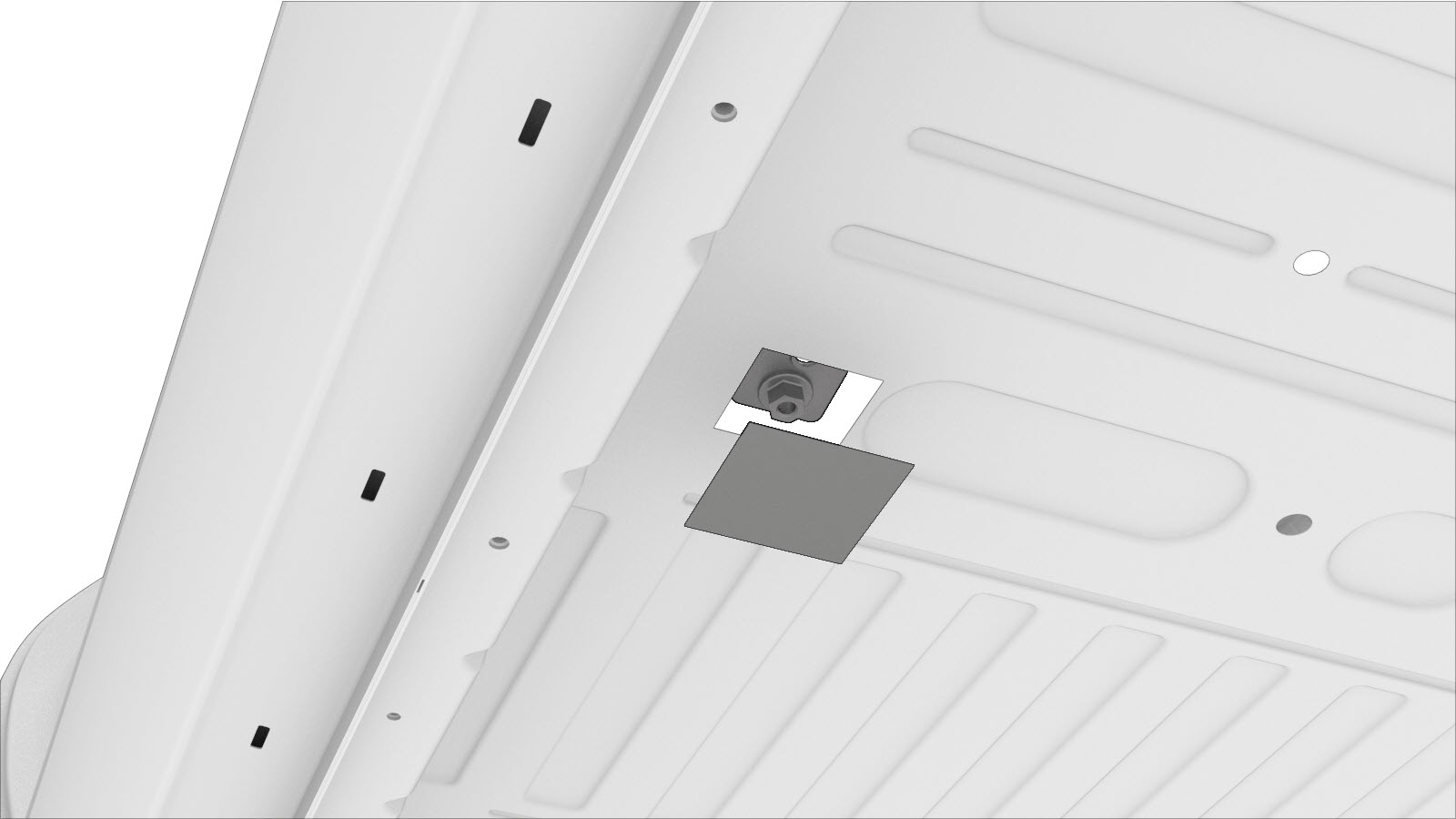

Instale un parche de panel de suelo sobre la abertura de acceso.
Efectúe las operaciones posteriores a la reparación necesarias.
