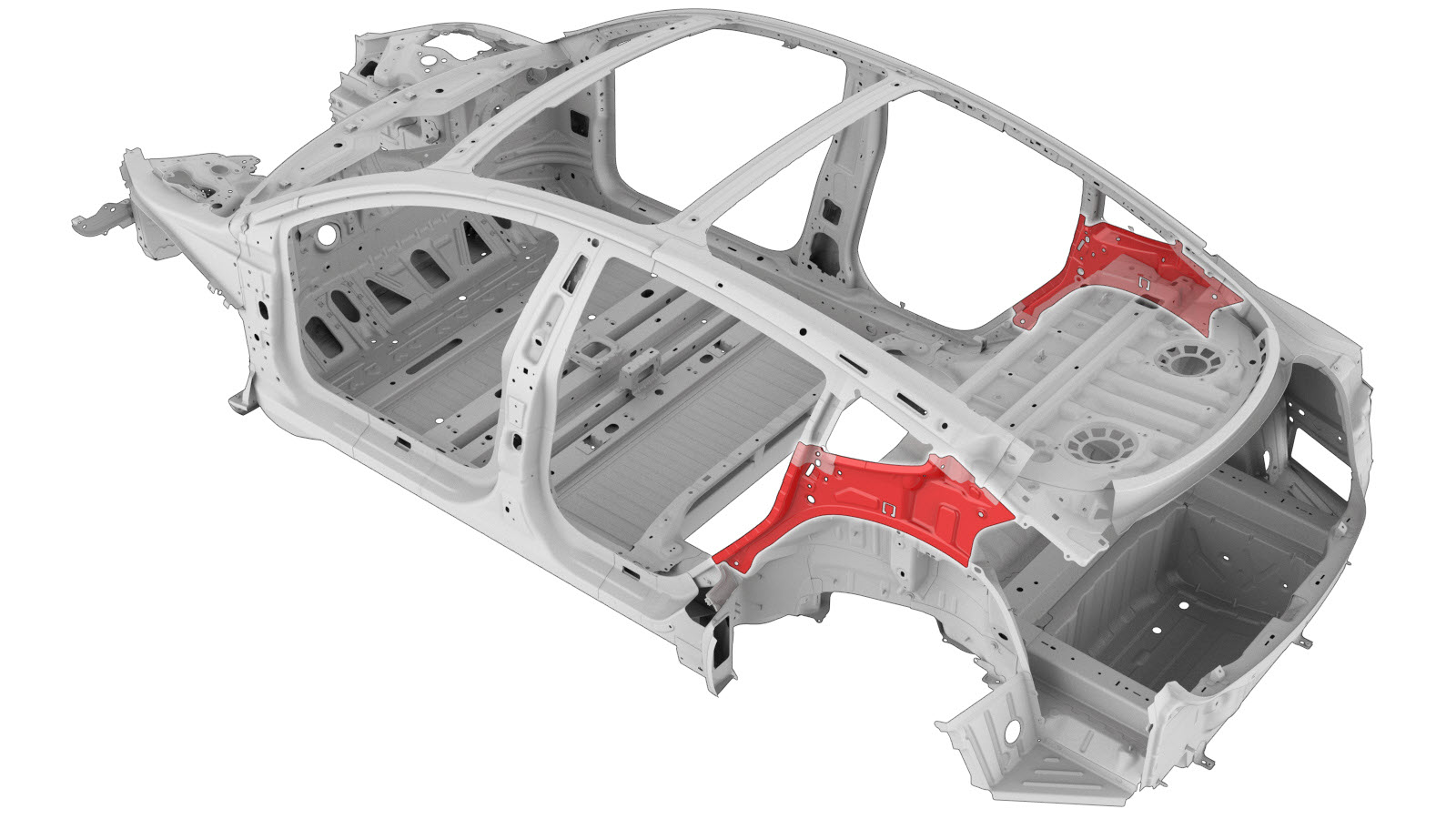

Interior de la aleta trasera (panel)

Código de corrección: 10101911702 10101910702 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas

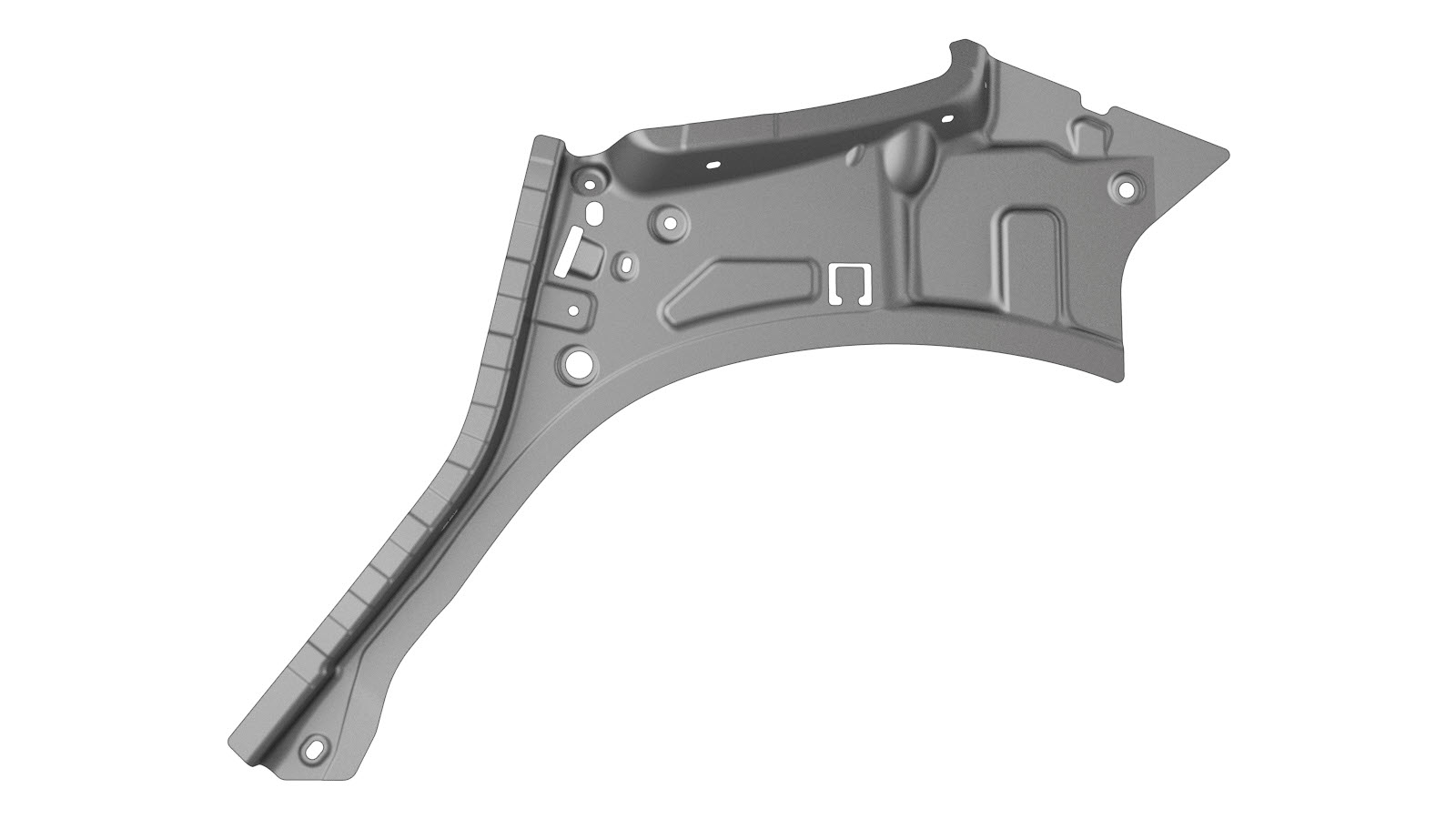

1 M3S REAR QUARTER INNER (panel interior de la aleta trasera)
12 Remache de brida estructural

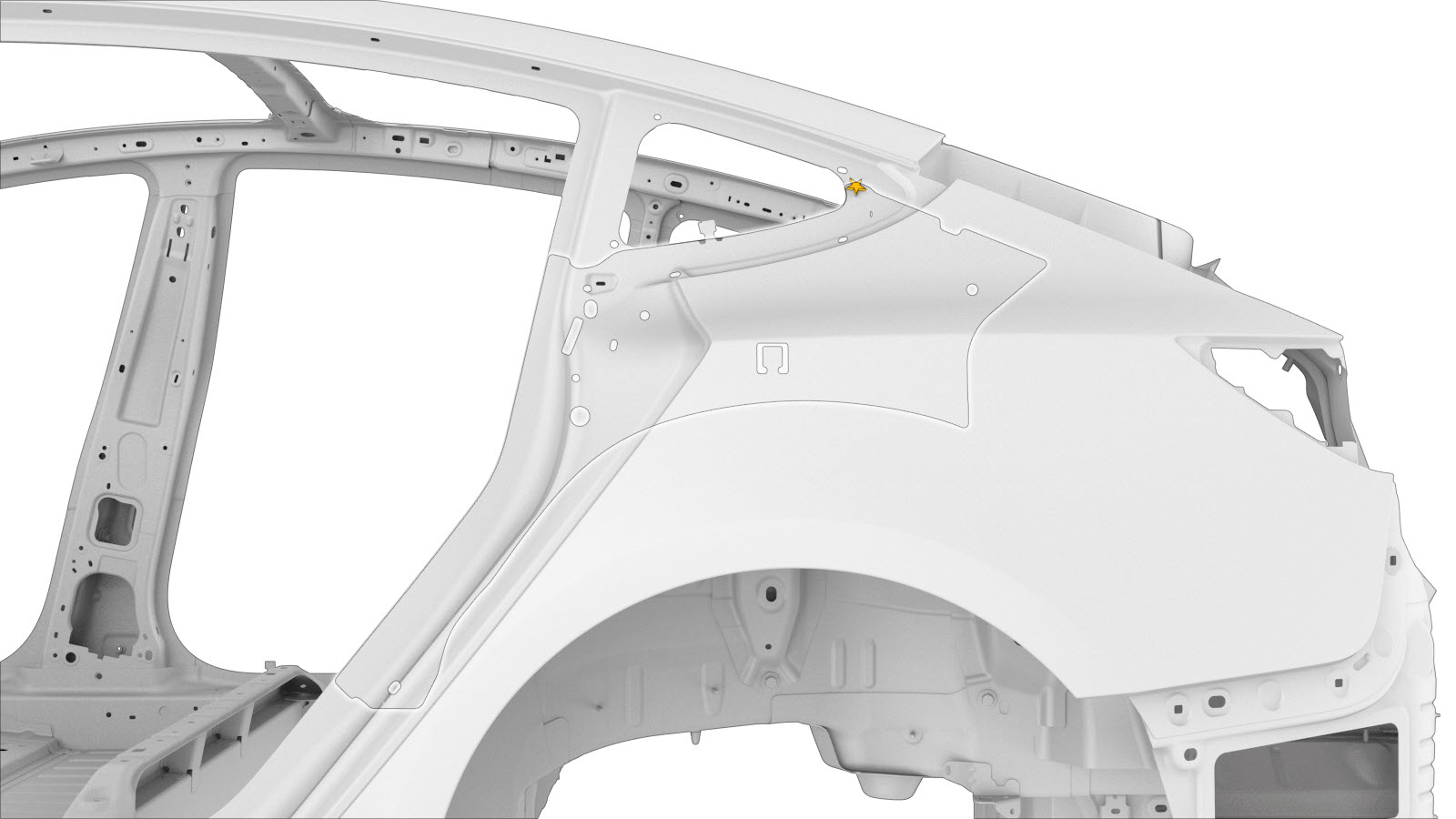

1 Remache Flow Form S28

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Bumper Beam - Rear (Remove and Replace).
  2. Retire Cover - Rocker Panel - Lower - LH (Remove and Replace).
  3. Retire Wheel Arch Liner - Rear - LH (Remove and Replace).
  4. Retire Glass - Backlight (Remove and Replace).
  5. Retire Glass - Body - Rear Quarter - LH (Remove and Replace).
  6. Retire Foam - Seat Back - 2nd Row - RH (Remove and Replace).
  7. Retire Trim - Package Tray (Premium) (Remove and Replace).
  8. Retire Retractor - Seatbelt - 2nd Row - Outboard (Single Side) (Remove and Replace).
  9. Retire Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  10. Retire Conjunto de puerta - Puerto de carga (UE) (Desinstalación y sustitución).
  11. Retire Reflex Assembly - Electrical - Exterior Lights - Tail Lights - RH (Remove and Replace).
  12. Retire Seal - Body - Side - Rear - Primary - RH (Remove and Replace).
  13. Retire Cable Kit - Charge Port (3 Phase) (EU) (Remove and Replace).
  14. Retire Trim - B-Pillar - Lower - LH (Remove and Replace).
  15. Retire Tub Carpet - Rear Trunk (Remove and Replace).

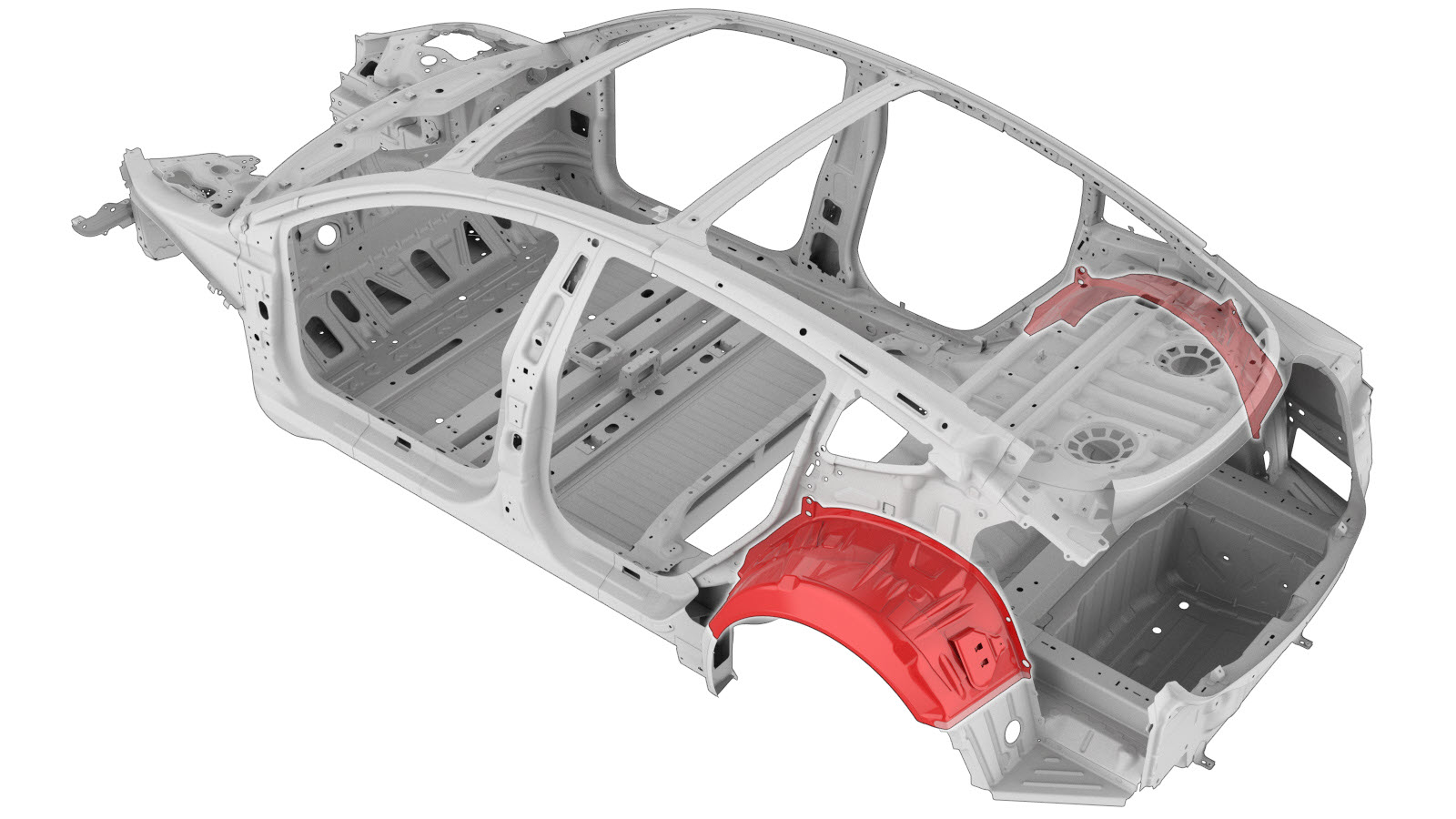

  16. Retire Paso de rueda trasero (completo).
  17. Retire el componente original.

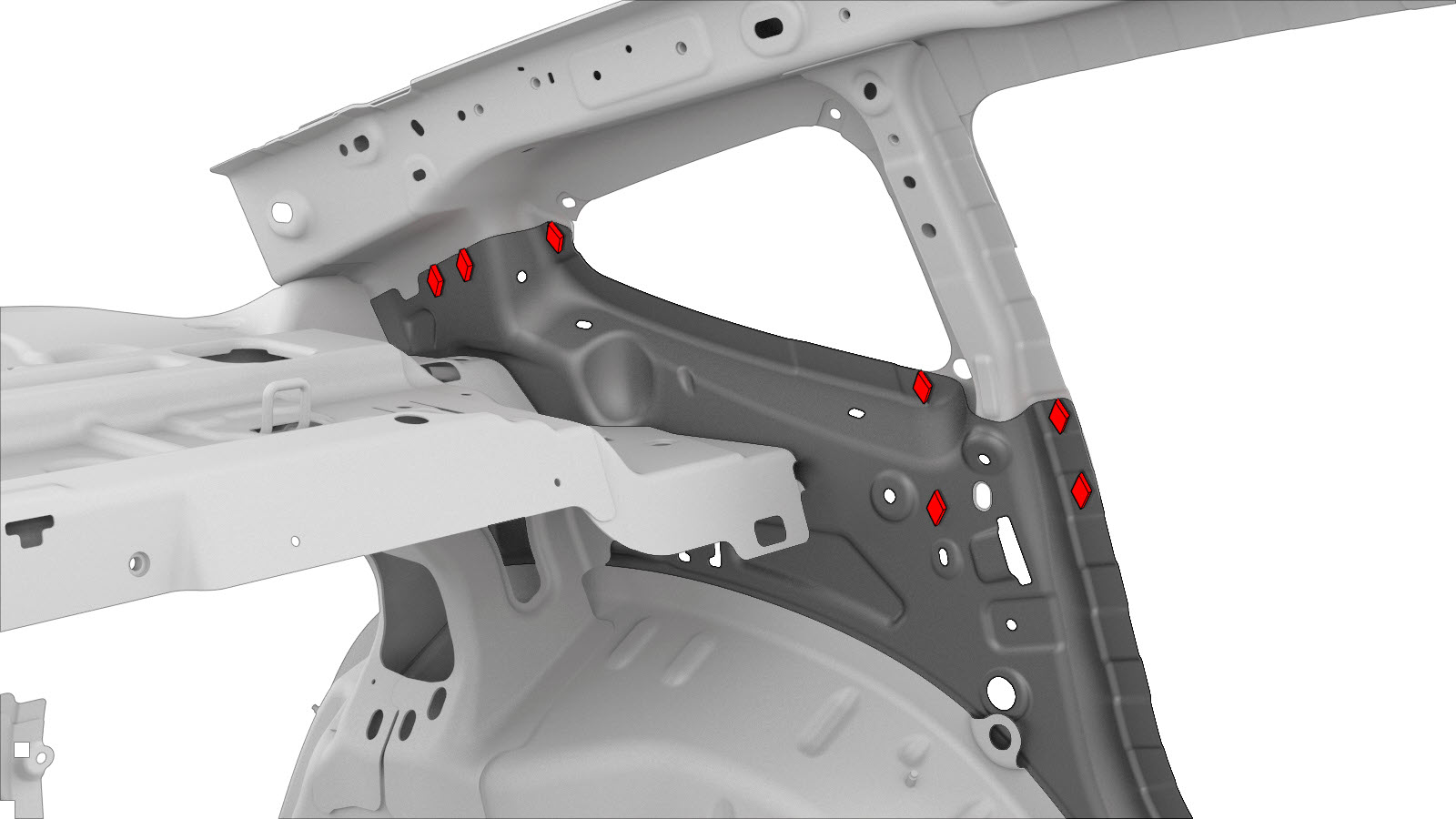

    o Soldaduras por puntos de fábrica

    o SPR de fábrica

  18. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota

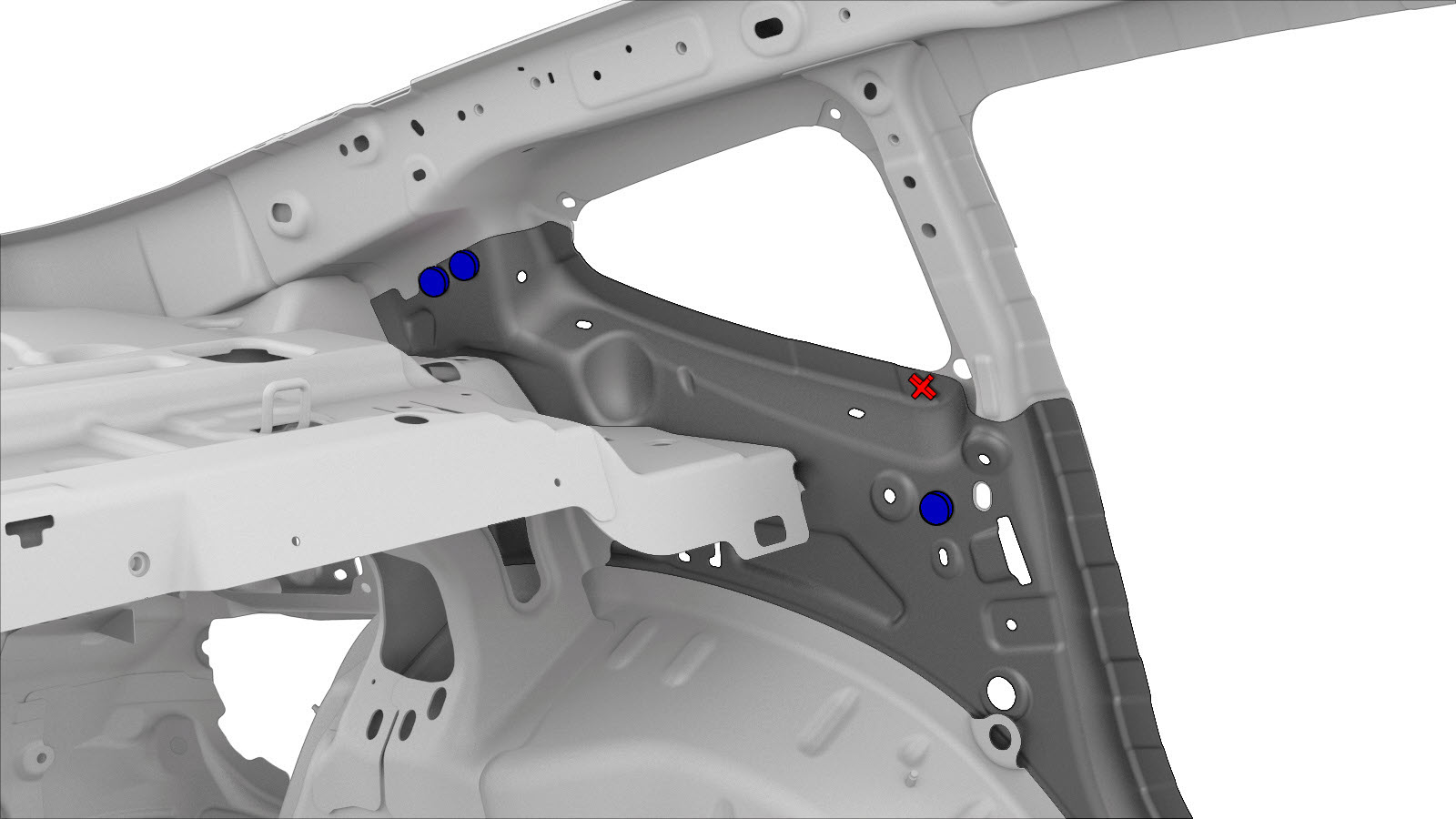

    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

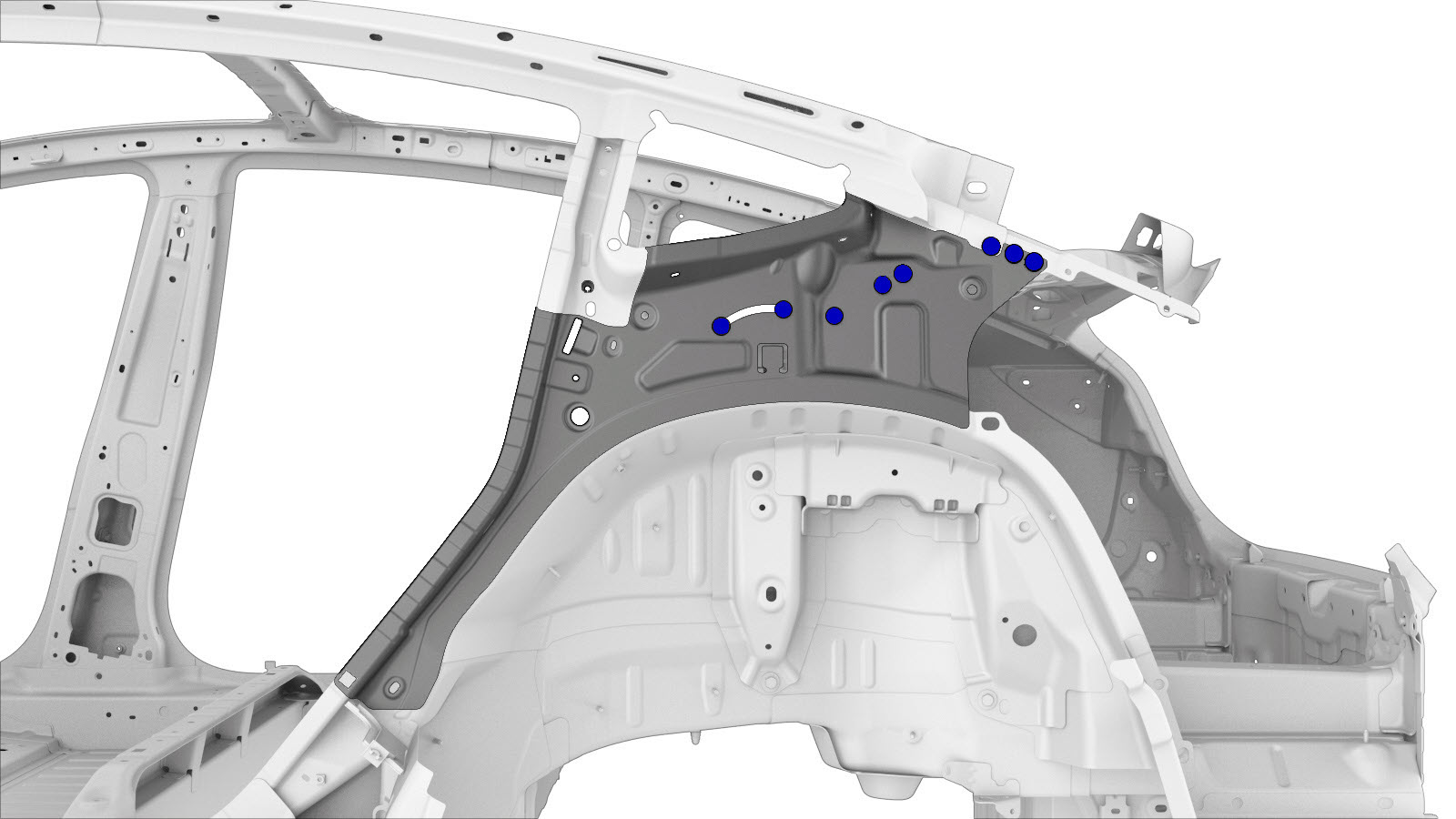

    o Remaches de brida estructurales, 6,5 mm

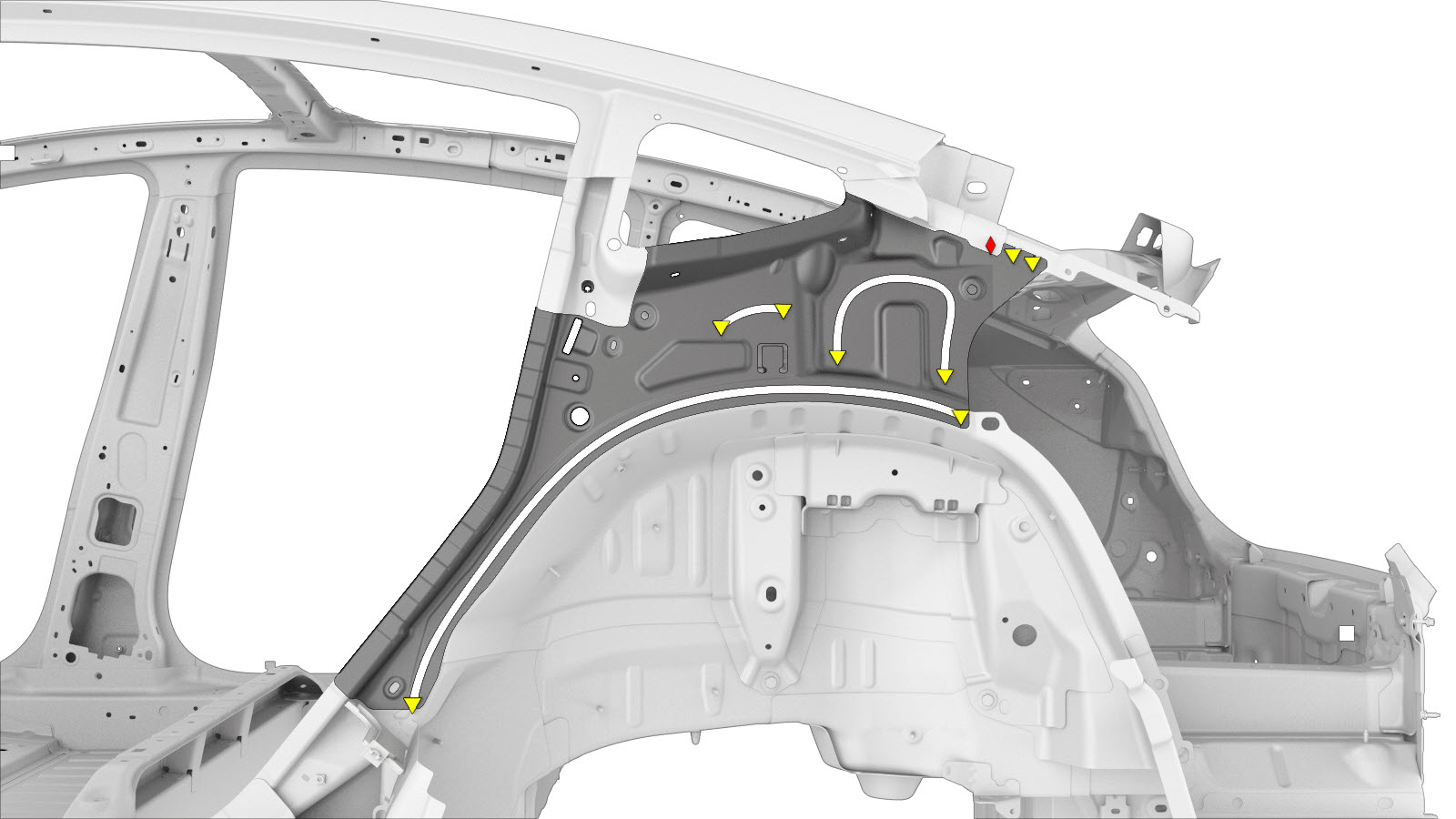

  19. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  20. Instale el componente o los componentes nuevos.
  21. Instale el nuevo Paso de rueda trasero (completo).
  22. Instale la fijación como se indica.

    o Remaches Flow Form, S28

  23. Efectúe las operaciones posteriores a la reparación necesarias.
  24. Instale Tub Carpet - Rear Trunk (Remove and Replace).
  25. Instale Trim - B-Pillar - Lower - LH (Remove and Replace).
  26. Instale Cable Kit - Charge Port (3 Phase) (EU) (Remove and Replace).
  27. Instale Seal - Body - Side - Rear - Primary - RH (Remove and Replace).
  28. Instale Reflex Assembly - Electrical - Exterior Lights - Tail Lights - RH (Remove and Replace).
  29. Instale Conjunto de puerta - Puerto de carga (UE) (Desinstalación y sustitución).
  30. Instale Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  31. Instale Retractor - Seatbelt - 2nd Row - Outboard (Single Side) (Remove and Replace).
  32. Instale Trim - Package Tray (Premium) (Remove and Replace).
  33. Instale Foam - Seat Back - 2nd Row - RH (Remove and Replace).
  34. Instale Glass - Body - Rear Quarter - LH (Remove and Replace).
  35. Instale Glass - Backlight (Remove and Replace).
  36. Instale Wheel Arch Liner - Rear - LH (Remove and Replace).
  37. Instale Cover - Rocker Panel - Lower - LH (Remove and Replace).
  38. Instale Bumper Beam - Rear (Remove and Replace).
