Conjunto de cubierta de la caja de torsión

Lista de piezas

Cantidad Descripción Imagen / Notas

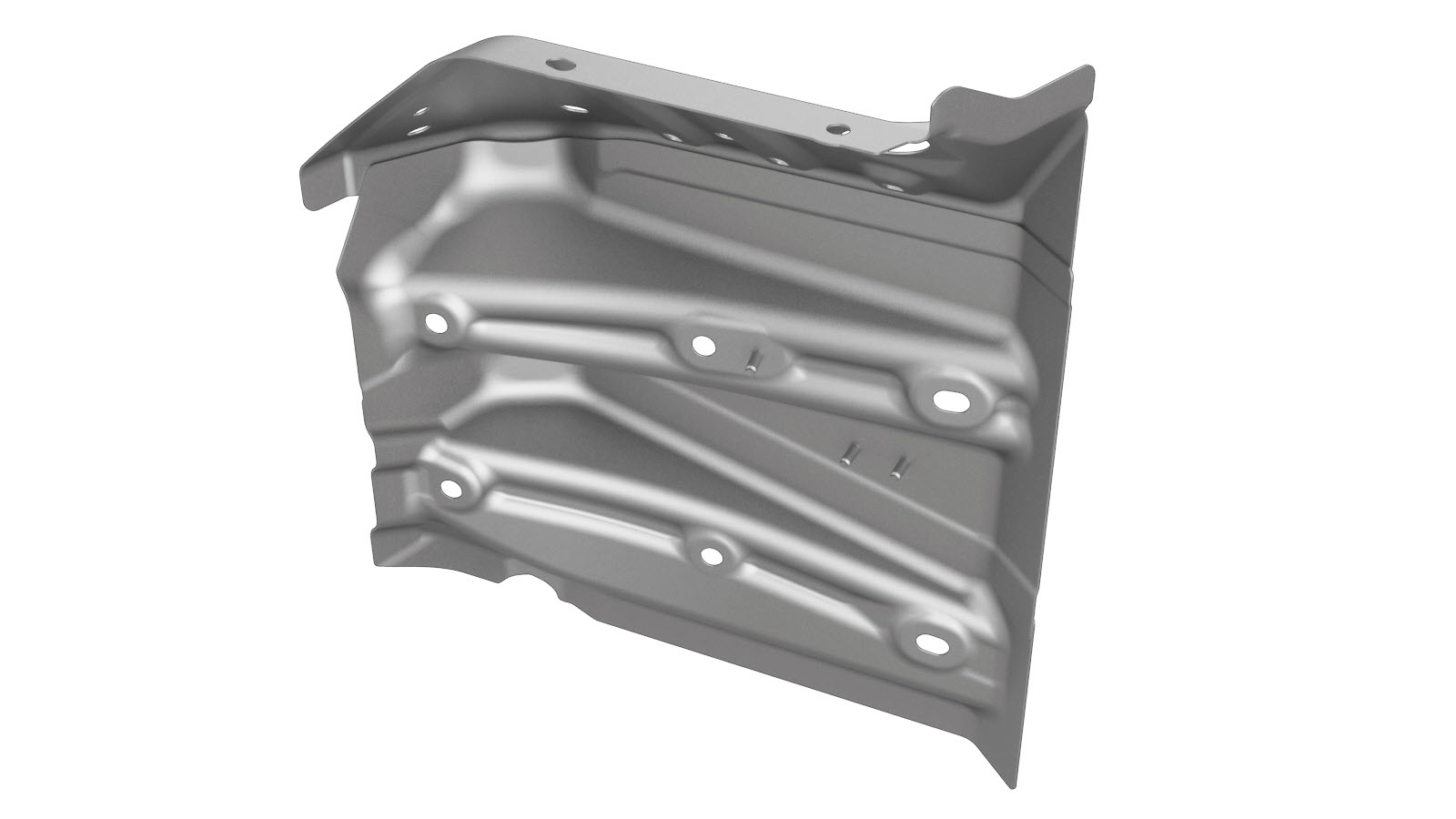

1 ASSEMBLY - TORQUE BOX OUTER (conjunto de cubierta de la caja de torsión)
43 Remache estructural de alta resistencia, 6,5 mm
6 Remache abombado estructural, 6,5 mm
1 Perno Referencia de Tesla 1011818-00-A.
1 Tuerca Referencia de Tesla 1006628-01-A.
PARCHE DE PELÍCULA DE BUTILO Se utiliza para cubrir remaches en la zona de reparación.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

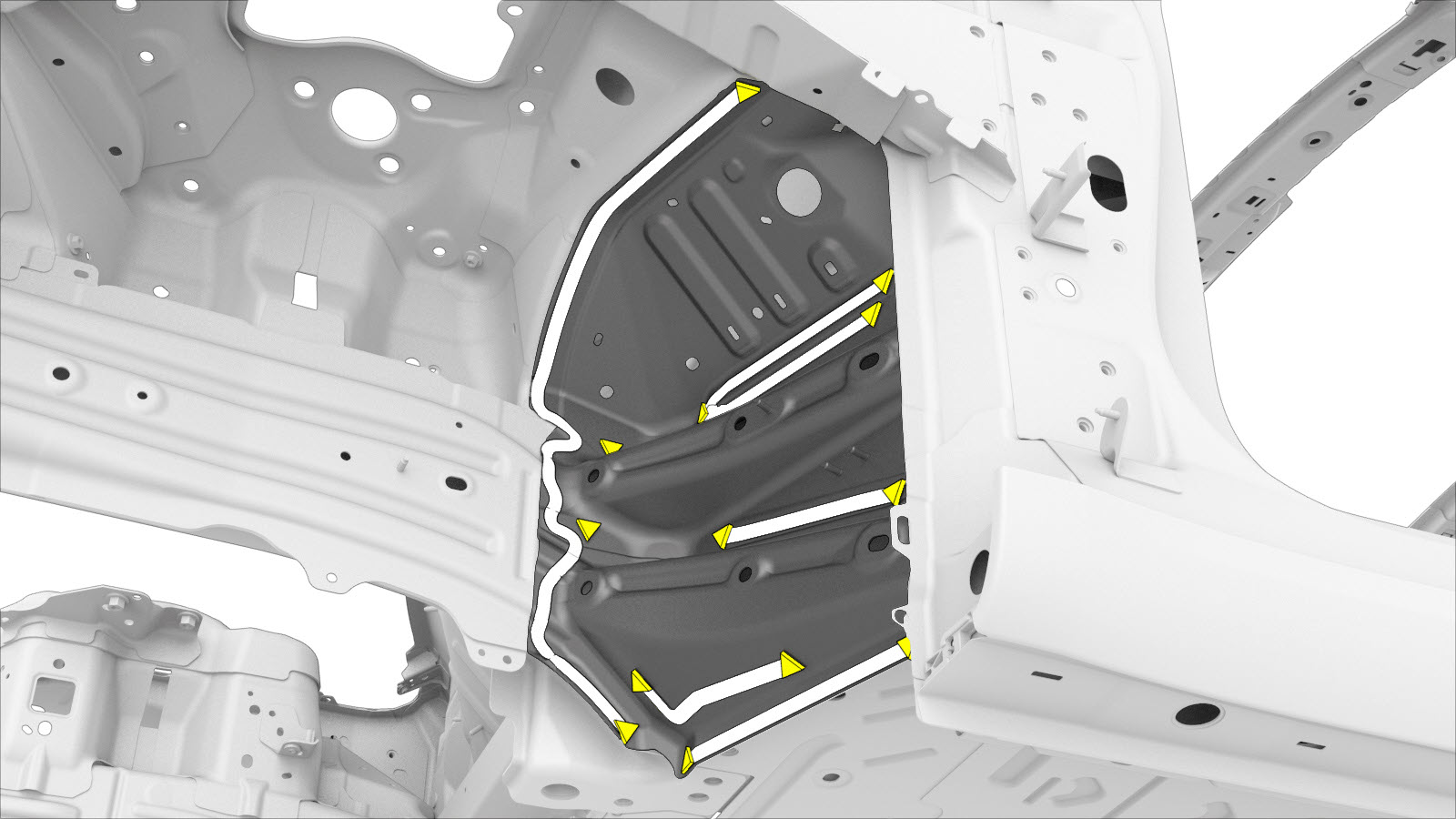

  1. Retire el componente original.

    o Soldaduras por puntos de fábrica

  2. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

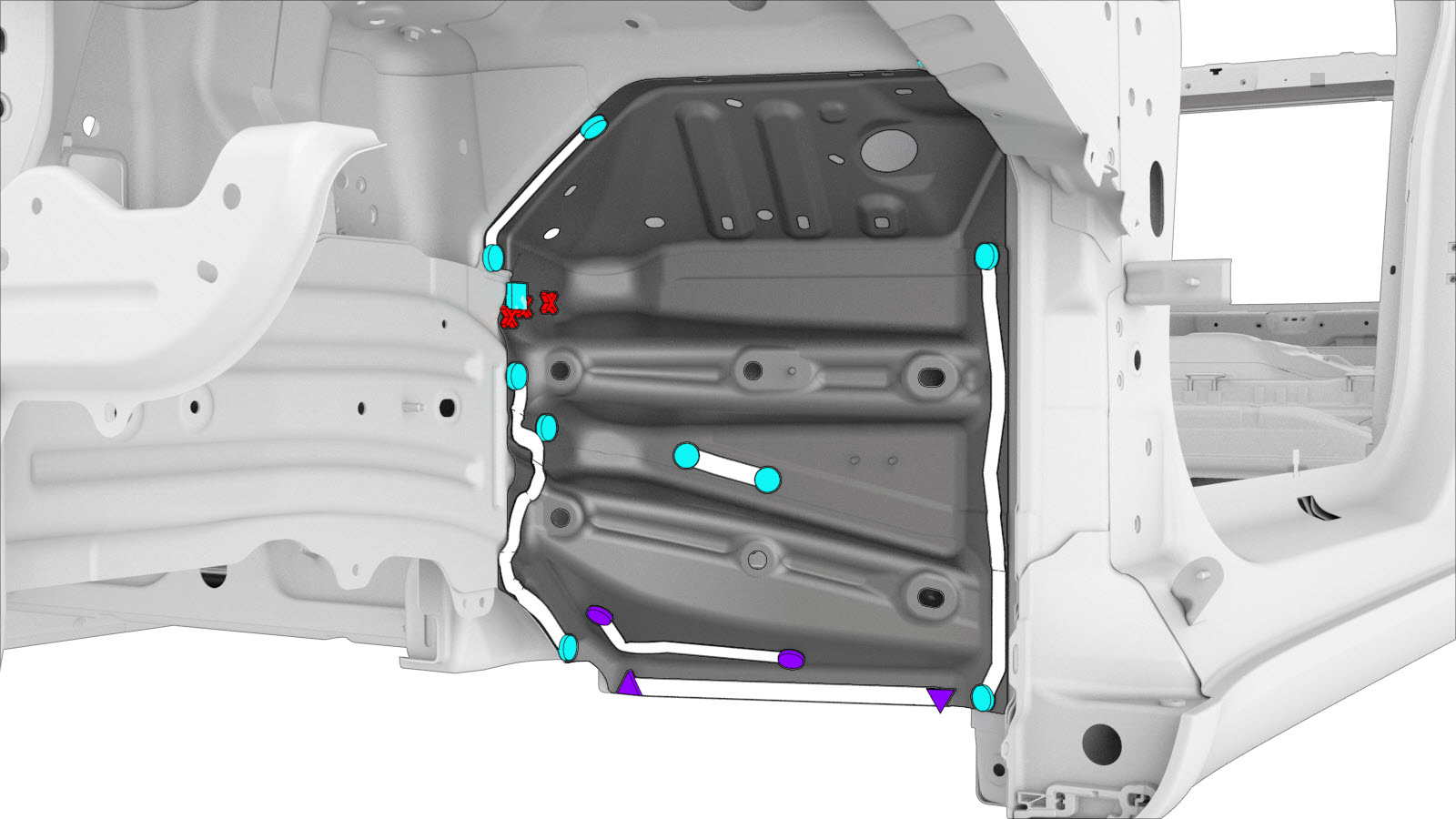

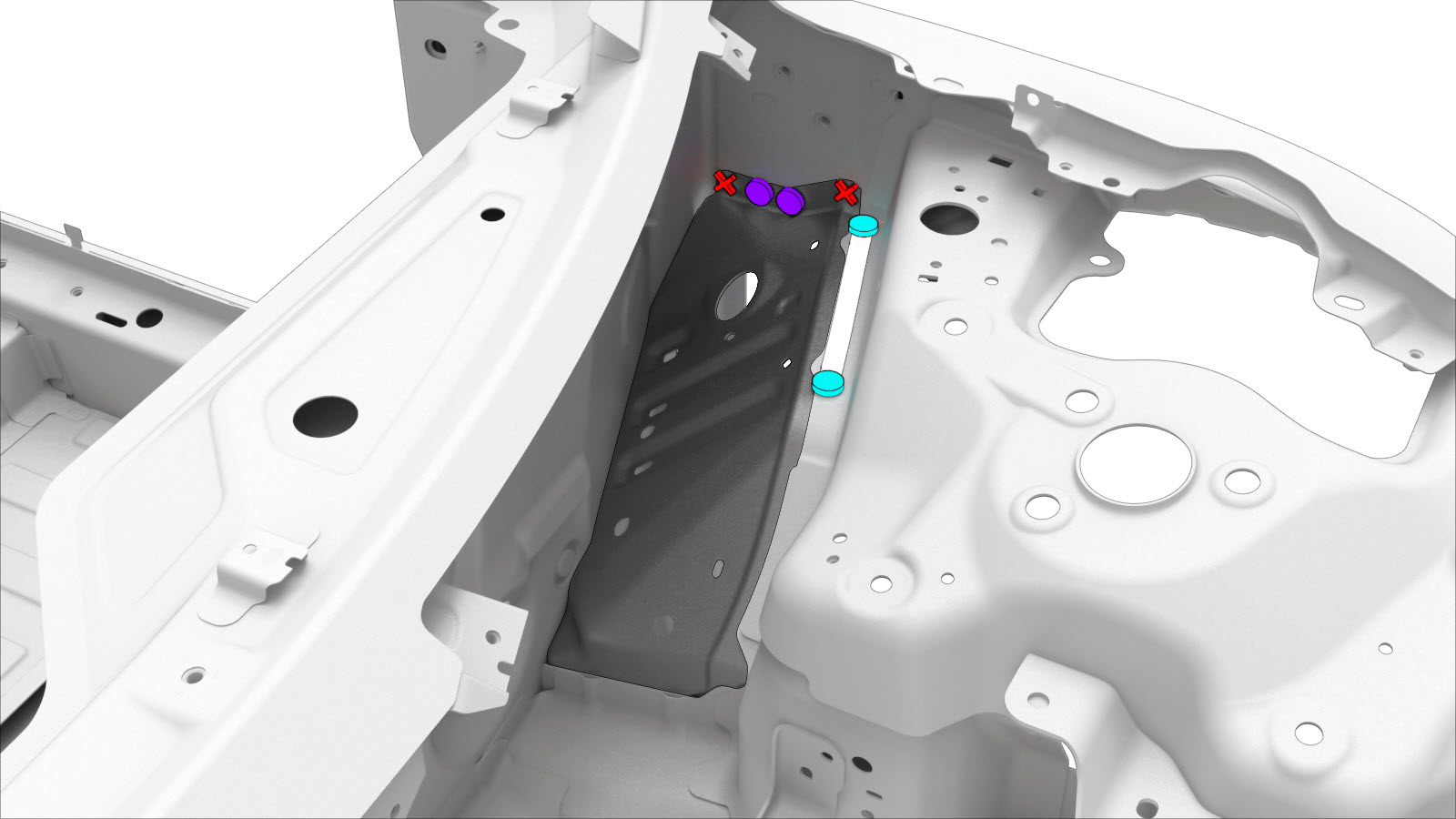

    o Remaches estructurales de alta resistencia, 6,5 mm

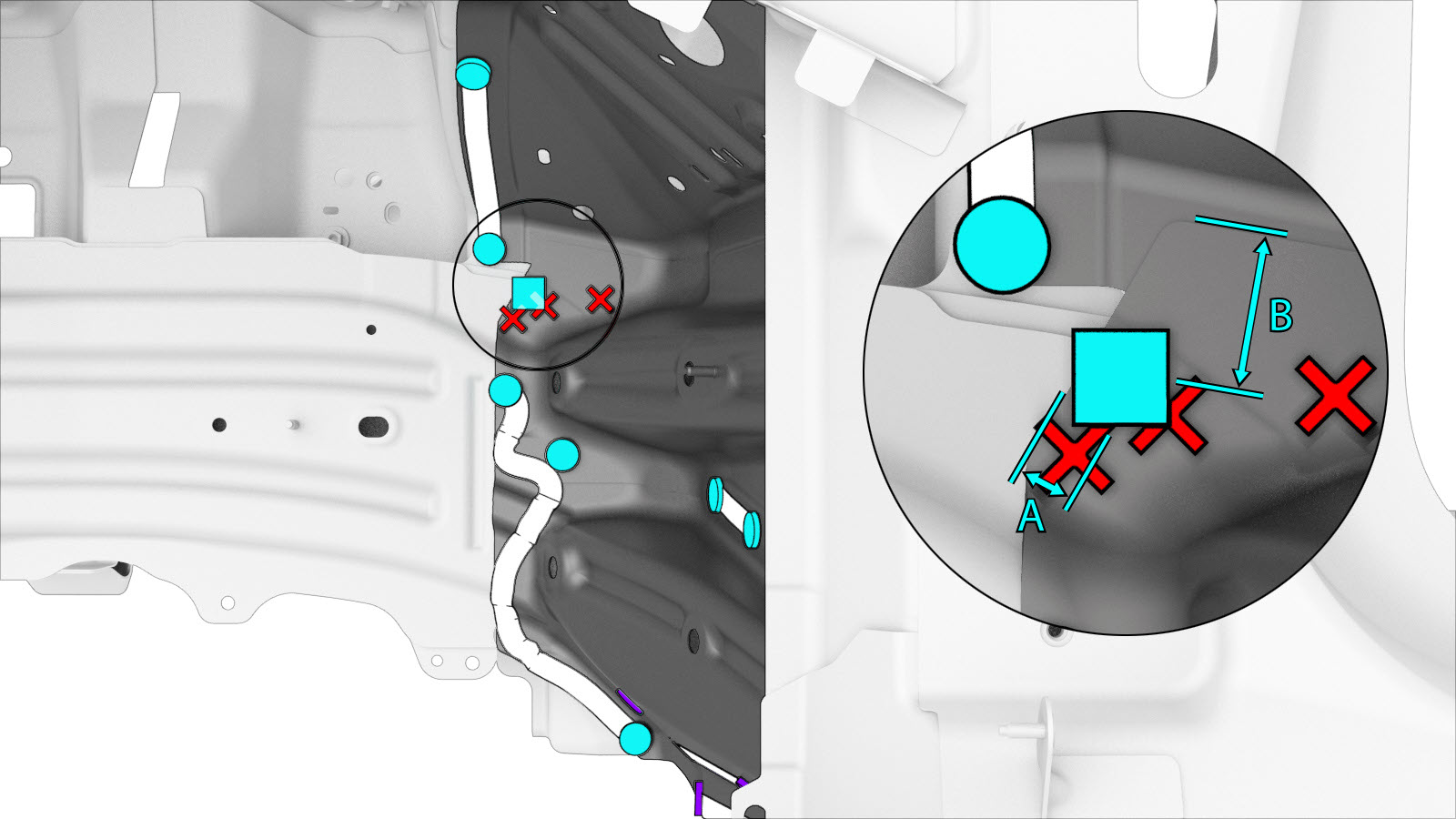

    o Pernos
    • A = 8 mm.
    • B = 34 mm.

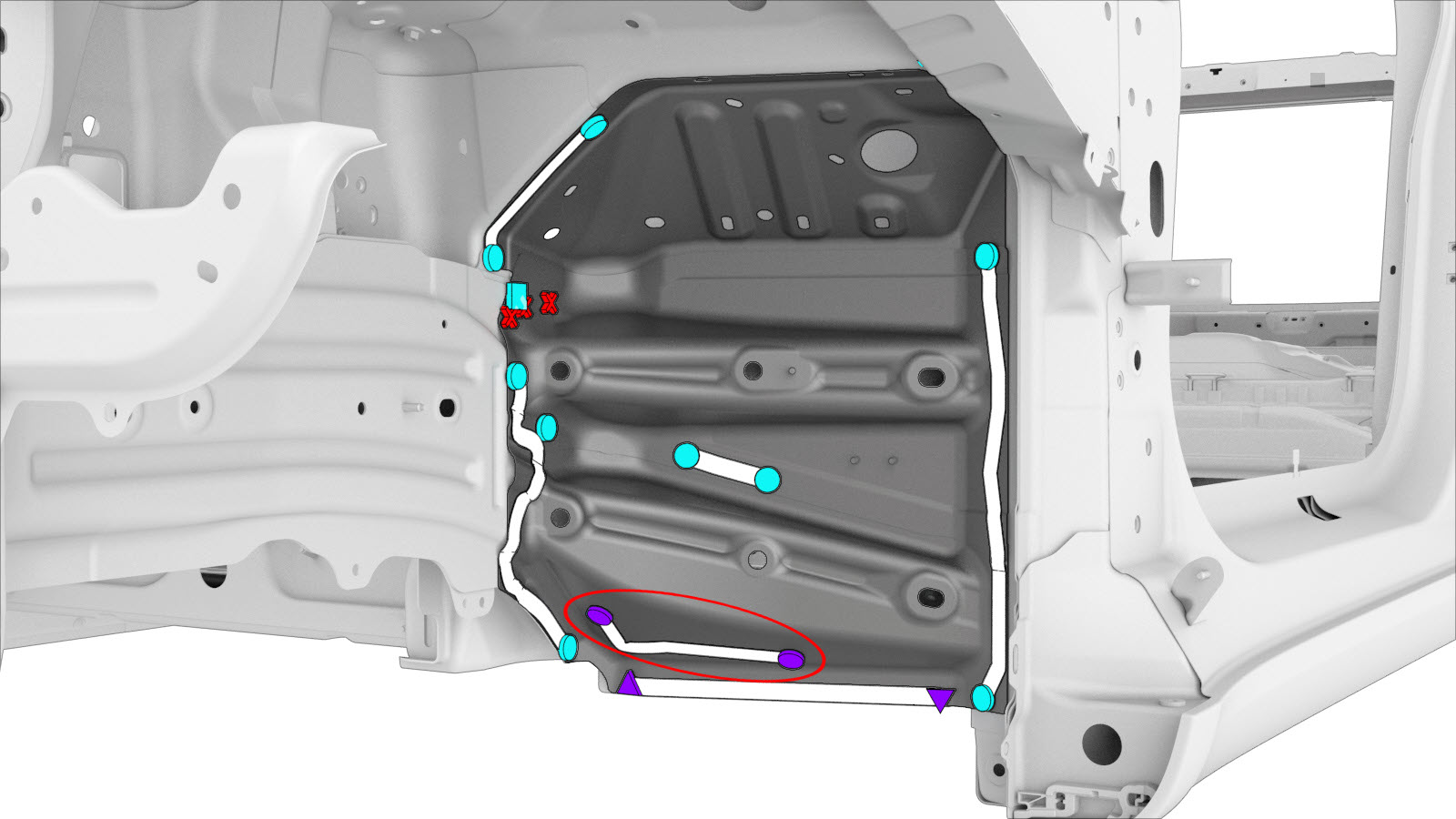

    o Remaches abombados estructurales, 6,5 mm

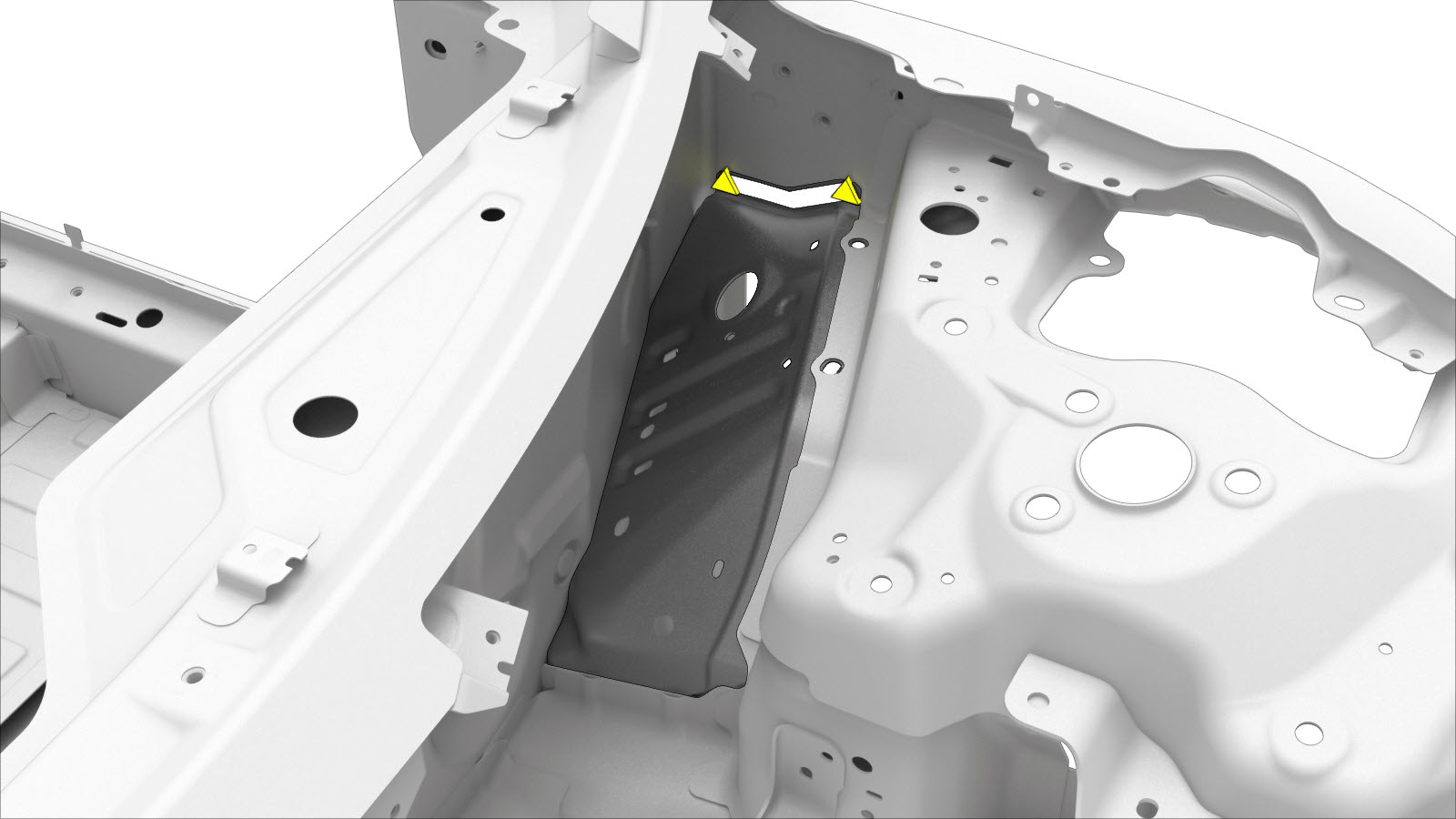

    o Soldaduras por puntos de instalación

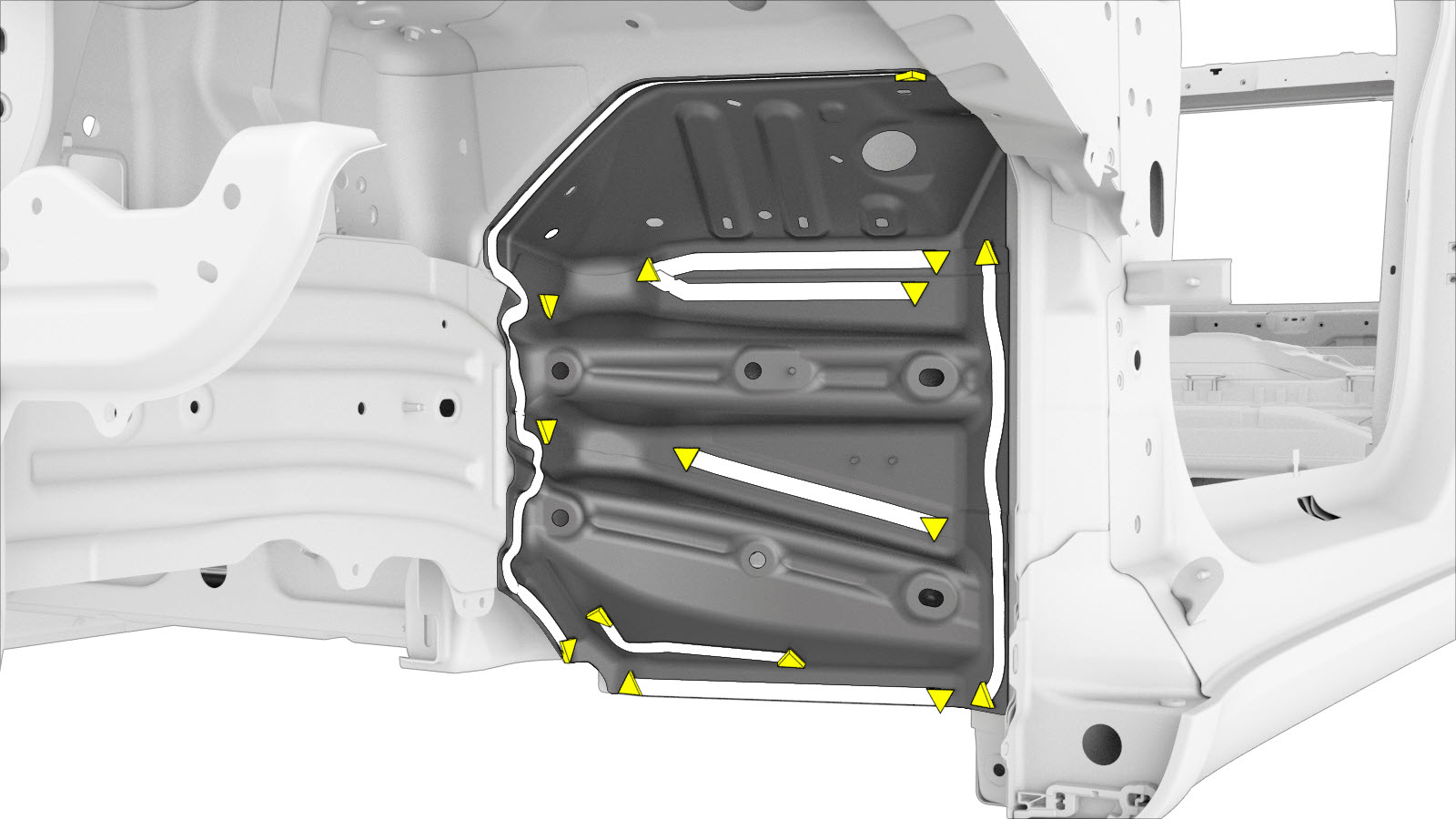

  3. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  4. Instale el componente o los componentes nuevos.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete el perno a 22 Nm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Para todos los remaches instalados a través del conjunto de cubierta de la caja de torsión y en la cabina del vehículo, asegúrese de que los remaches no rozan contra la almohadilla de aislamiento situada debajo de la moqueta. Si es necesario, recorte ligeramente la almohadilla de aislamiento para que haya espacio libre.
  5. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.

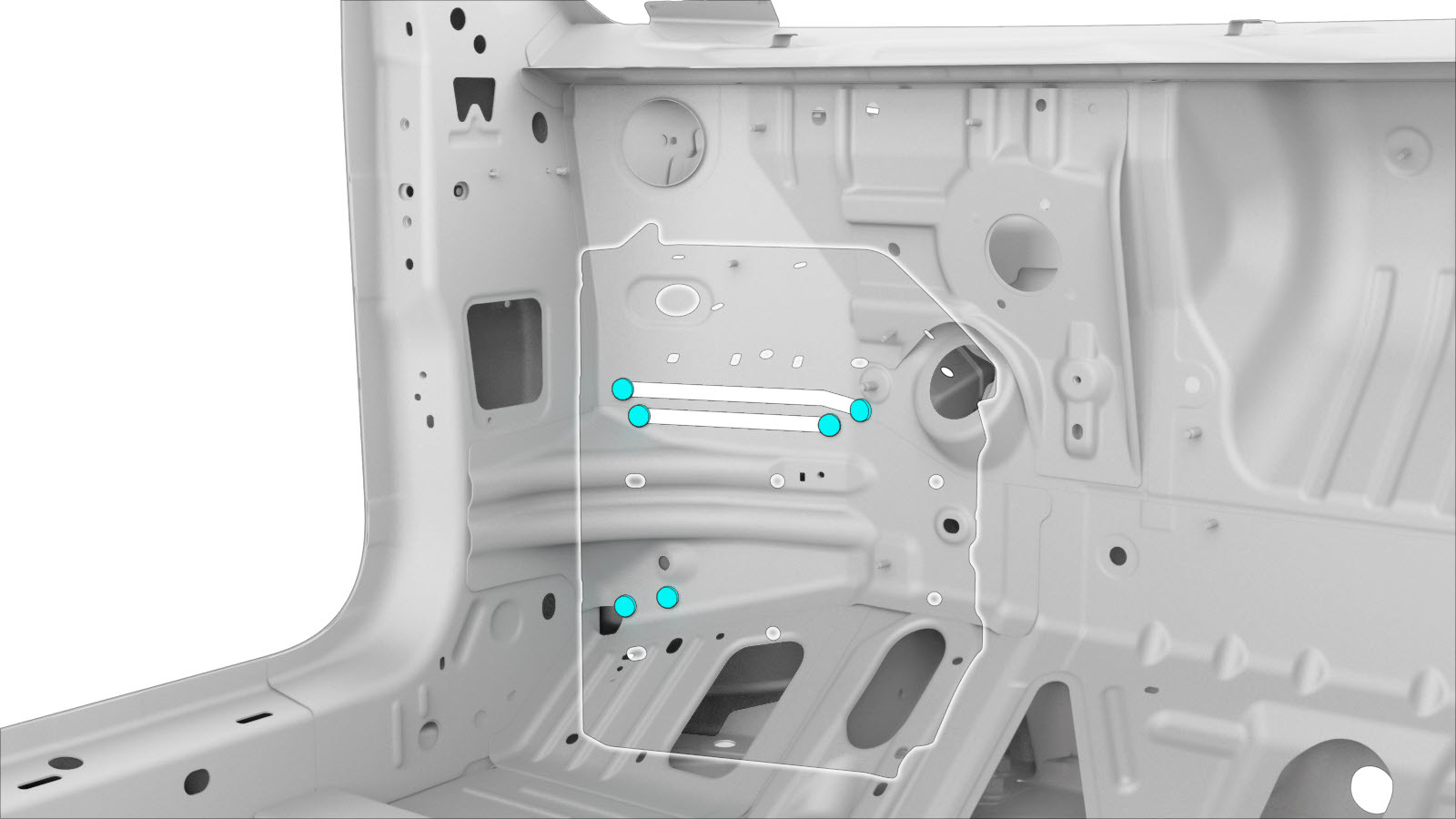

  6. Una vez finalizada la pintura, utilice un parche de butilo para cubrir los remaches resaltados. Utilice varios parches de butilo pequeños si es necesario.
  7. Efectúe las operaciones posteriores a la reparación necesarias.
