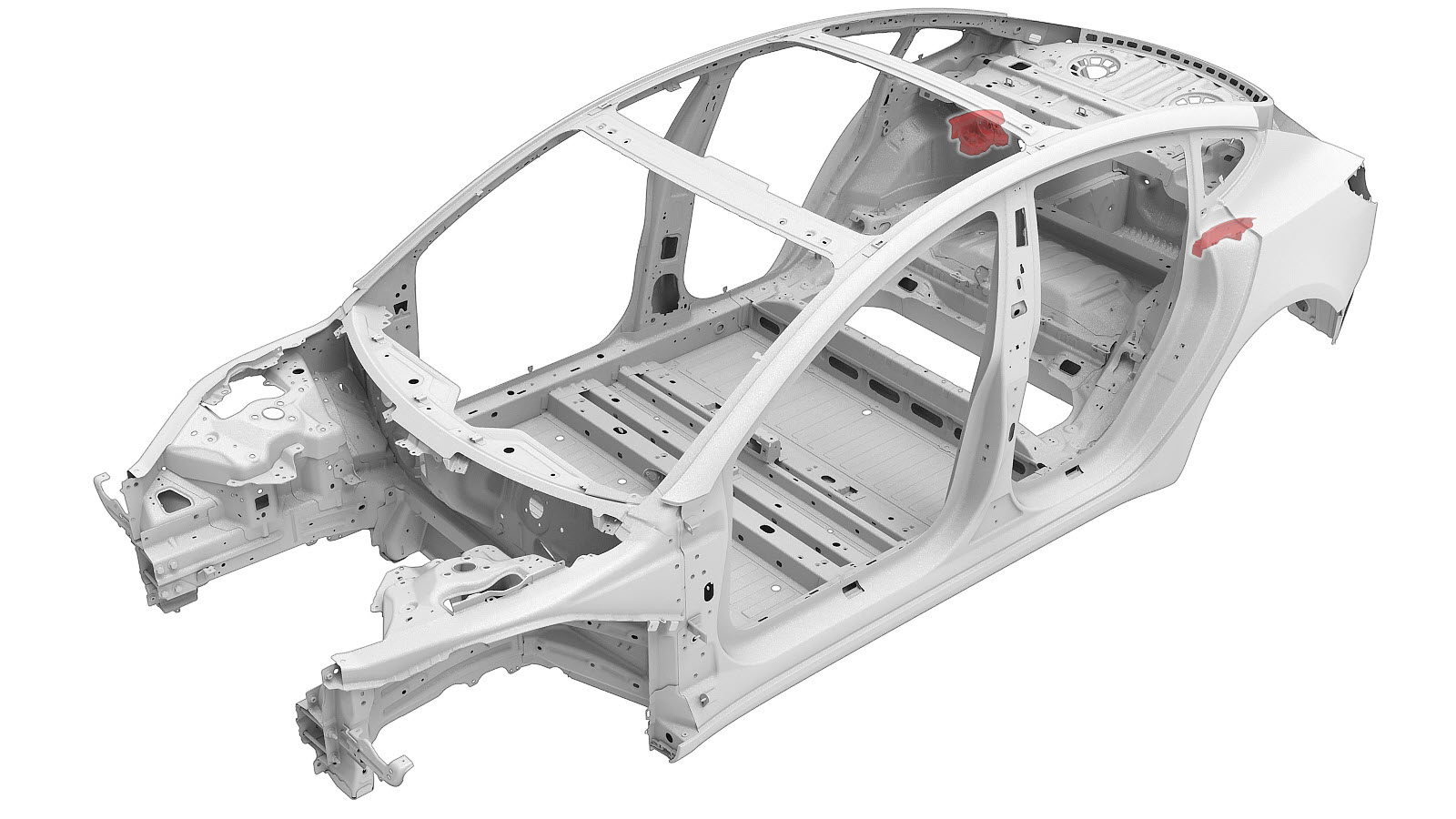

Soporte superior del amortiguador trasero

Código de corrección: 10101905902 10101906002 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior refleja todo el trabajo de reparación de colisiones necesario para realizar este procedimiento, incluidos los procedimientos vinculados de reparación de colisiones. No acumule códigos de corrección de reparación de colisiones a menos que se le indique explícitamente que lo haga. Añada los procedimientos mecánicos asociados necesarios para llevar a cabo este procedimiento.

Lista de piezas

Cantidad Descripción Imagen / Notas
1

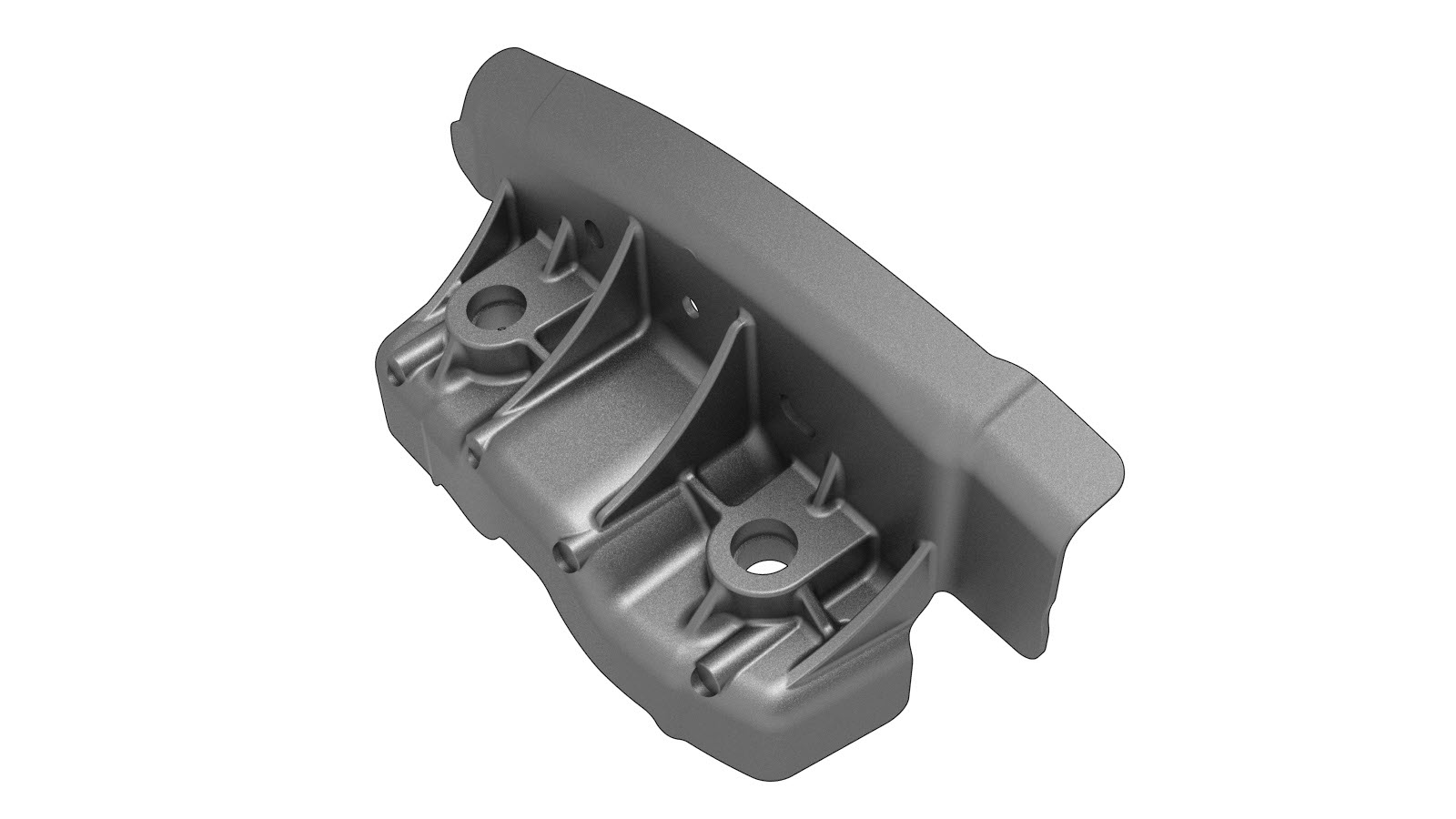

ASY, RR DAMPER MT UPR (soporte del amortiguador trasero, superior)
16 Remache estructural de alta resistencia, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

  1. Retire Diffuser - Rear Fascia (Remove and Replace).
  2. Retire Wheel Arch Liner - Rear - LH (Remove and Replace).
  3. Retire Damper - Rear - LH (Remove and Replace).
  4. Retire Link - Aft - Lower - Rear - LH (Remove and Replace).
  5. Retire Link - Fore - Lower - Rear - LH (Remove and Replace).
  6. Retire Link - Aft - Upper - Rear - LH (Remove and Replace).
  7. Retire Link - Fore - Upper - Rear - LH (Remove and Replace).
  8. Retire Link - Fore - Upper - Rear - RH (Remove and Replace).
  9. Retire Toe link - Rear - LH (Remove and Replace).
  10. Retire Trim - Side - Trunk - LH (Remove and Replace).
  11. Retire Busbar - Charge Port to HV Battery (China) (Remove and Replace).

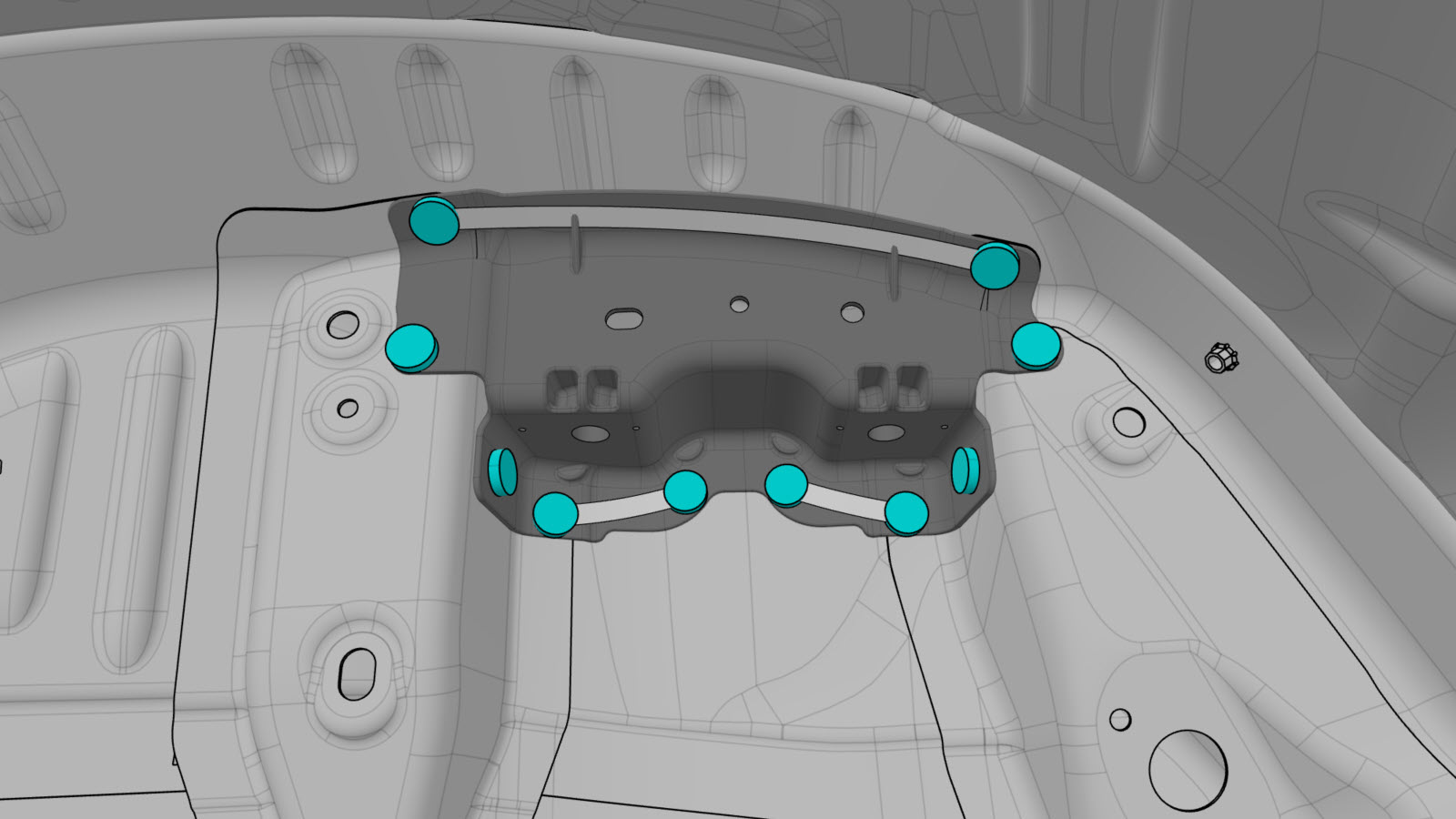

  12. Retire el componente original.

    o Soldaduras por puntos de fábrica

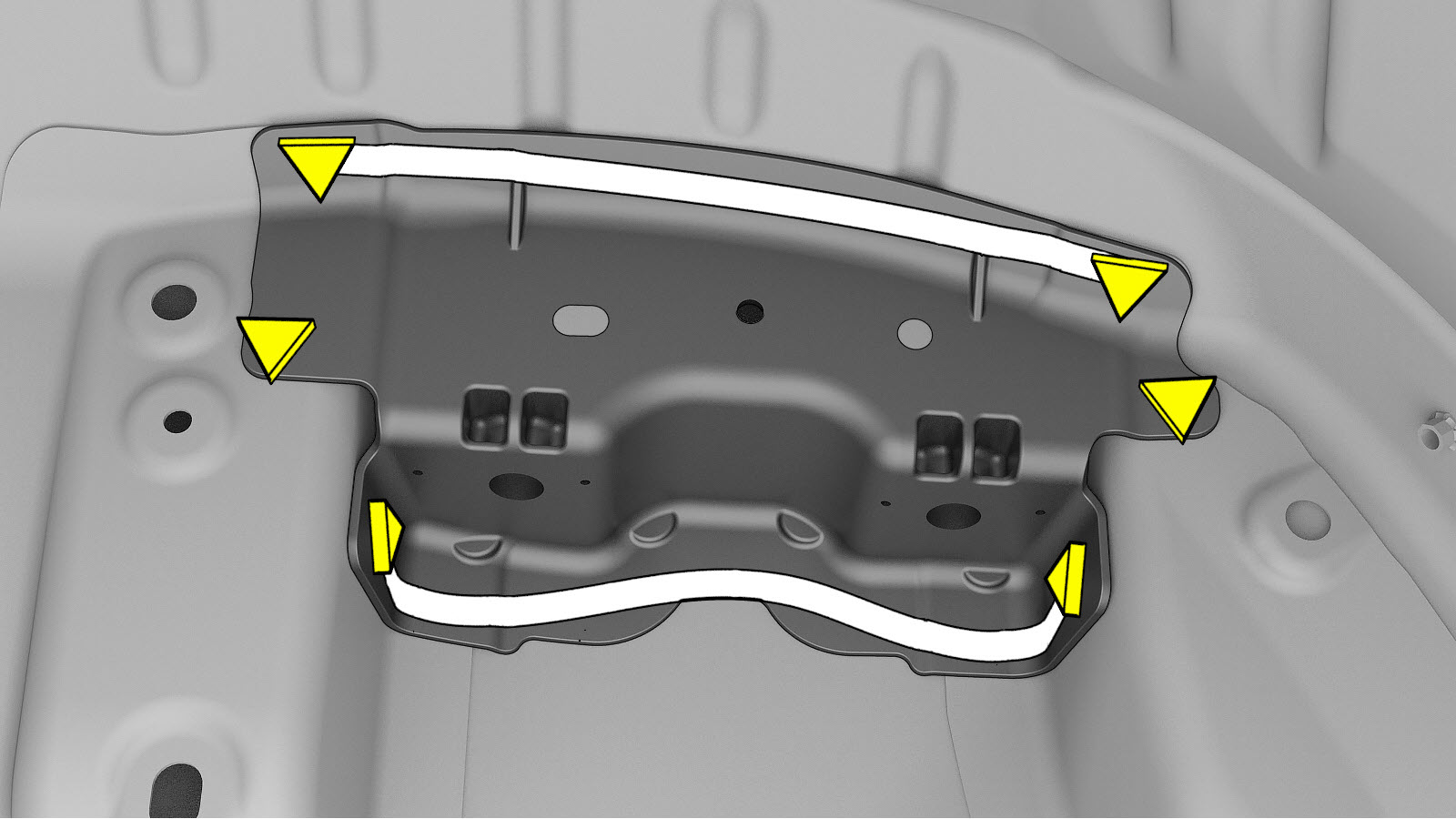

  13. Preparación para la instalación.
    o Remaches estructurales de alta resistencia, 6,5 mm
  14. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
  15. Instale el componente o los componentes nuevos.
  16. Efectúe las operaciones posteriores a la reparación necesarias.
  17. Instale Busbar - Charge Port to HV Battery (China) (Remove and Replace).
  18. Instale Trim - Side - Trunk - LH (Remove and Replace).
  19. Instale Toe link - Rear - LH (Remove and Replace).
  20. Instale Link - Fore - Upper - Rear - RH (Remove and Replace).
  21. Instale Link - Fore - Upper - Rear - LH (Remove and Replace).
  22. Instale Link - Aft - Upper - Rear - LH (Remove and Replace).
  23. Instale Link - Fore - Lower - Rear - LH (Remove and Replace).
  24. Instale Link - Aft - Lower - Rear - LH (Remove and Replace).
  25. Instale Damper - Rear - LH (Remove and Replace).
  26. Instale Wheel Arch Liner - Rear - LH (Remove and Replace).
  27. Instale Diffuser - Rear Fascia (Remove and Replace).
