Soporte del bastidor auxiliar trasero

Lista de piezas

Cantidad Descripción Imagen / Notas

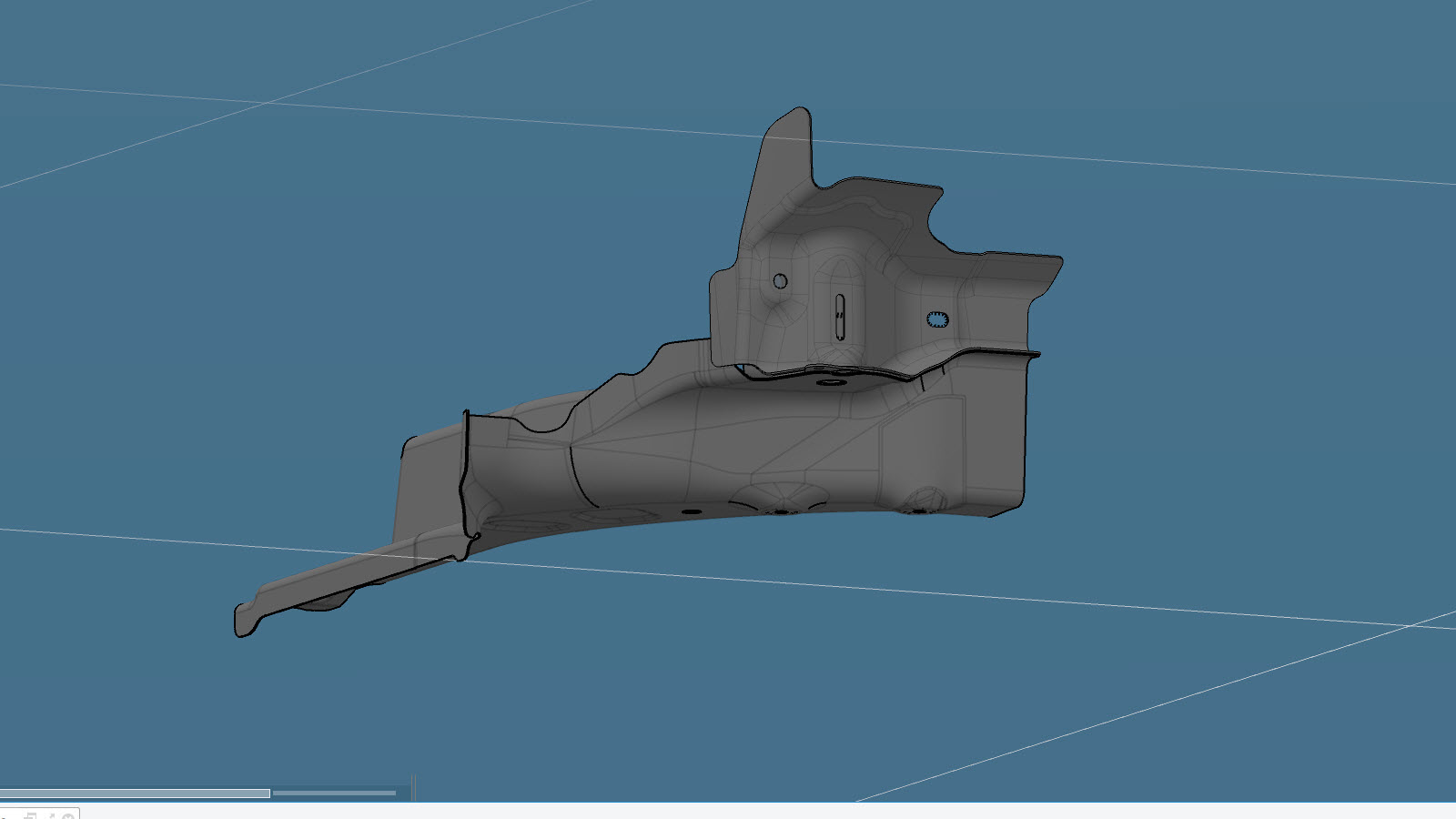

1 ASY, RR SUBFRAME MNT (soporte del falso bastidor trasero)
27 Remache estructural de alta resistencia, 6,5 mm
16 Remache abombado estructural, 6,5 mm

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

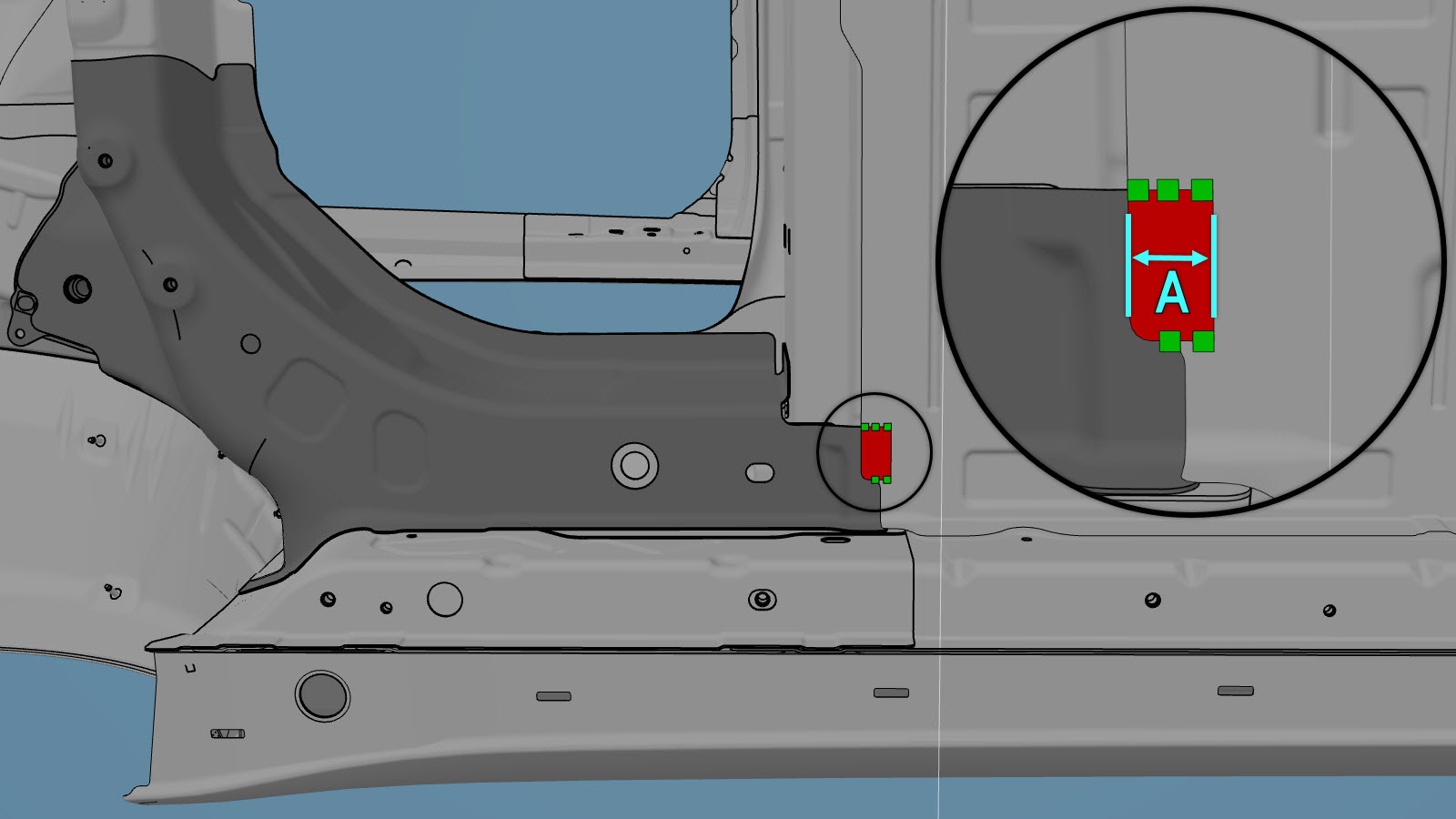

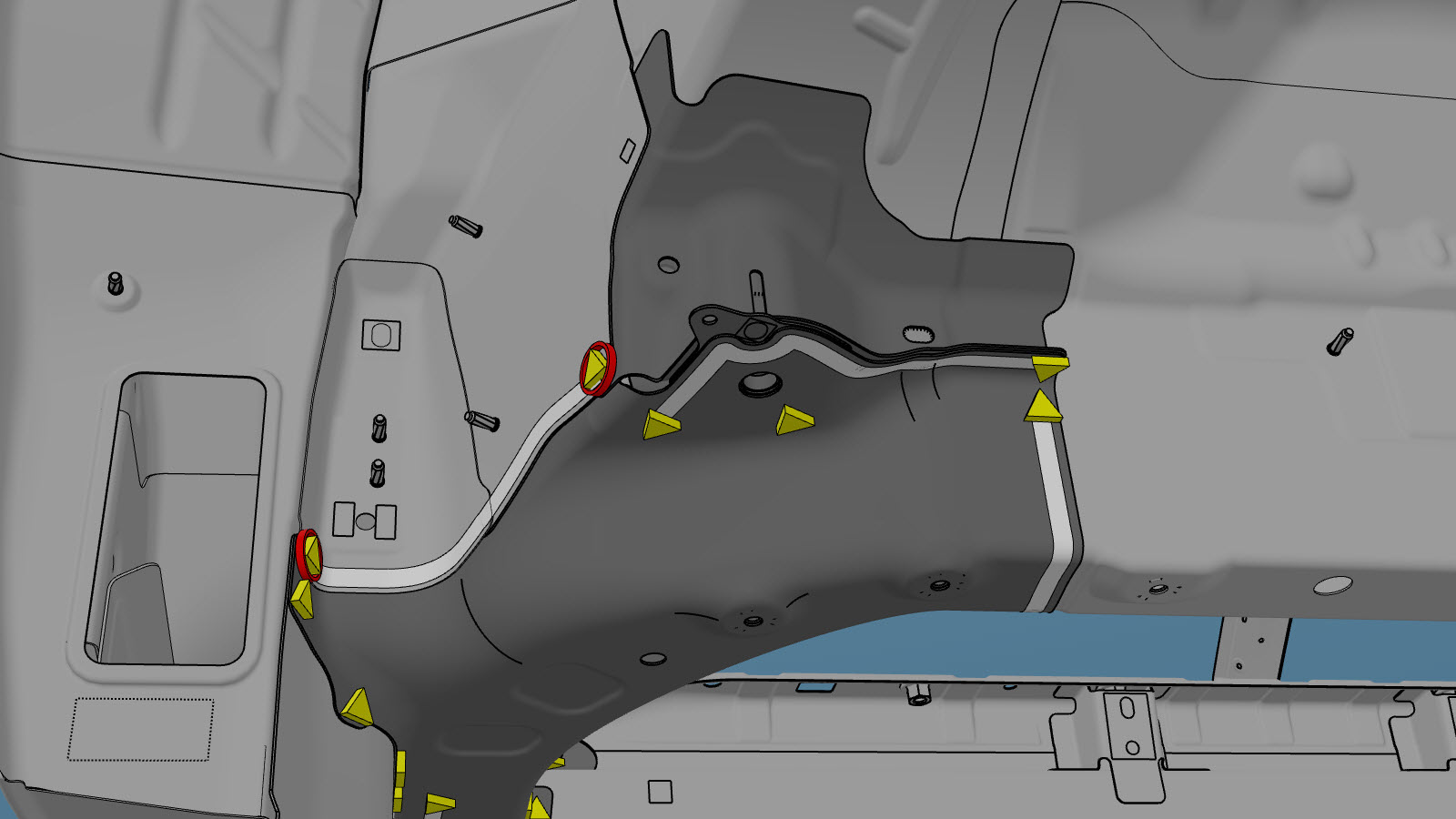

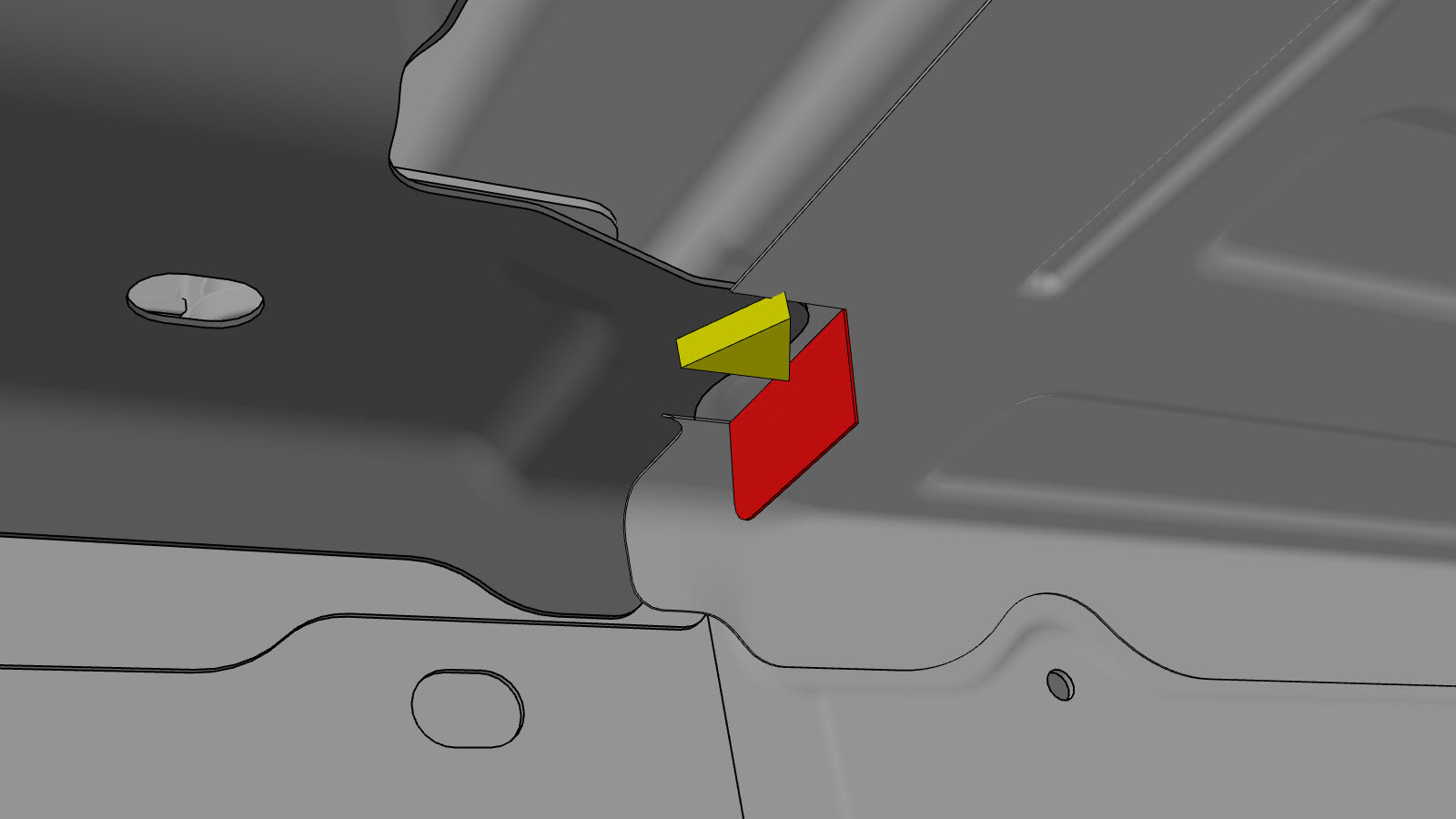

  1. Corte el panel del suelo en las ubicaciones indicadas y dóblelo hacia atrás para crear una solapa lo suficientemente grande como para permitir el desmontaje del soporte del falso bastidor trasero y dejar al descubierto los puntos de soldadura que es necesario extraer al retirar el soporte del falso bastidor trasero original del vehículo.

    Línea de corte

    Línea/punto de referencia

    • A = 20 mm.

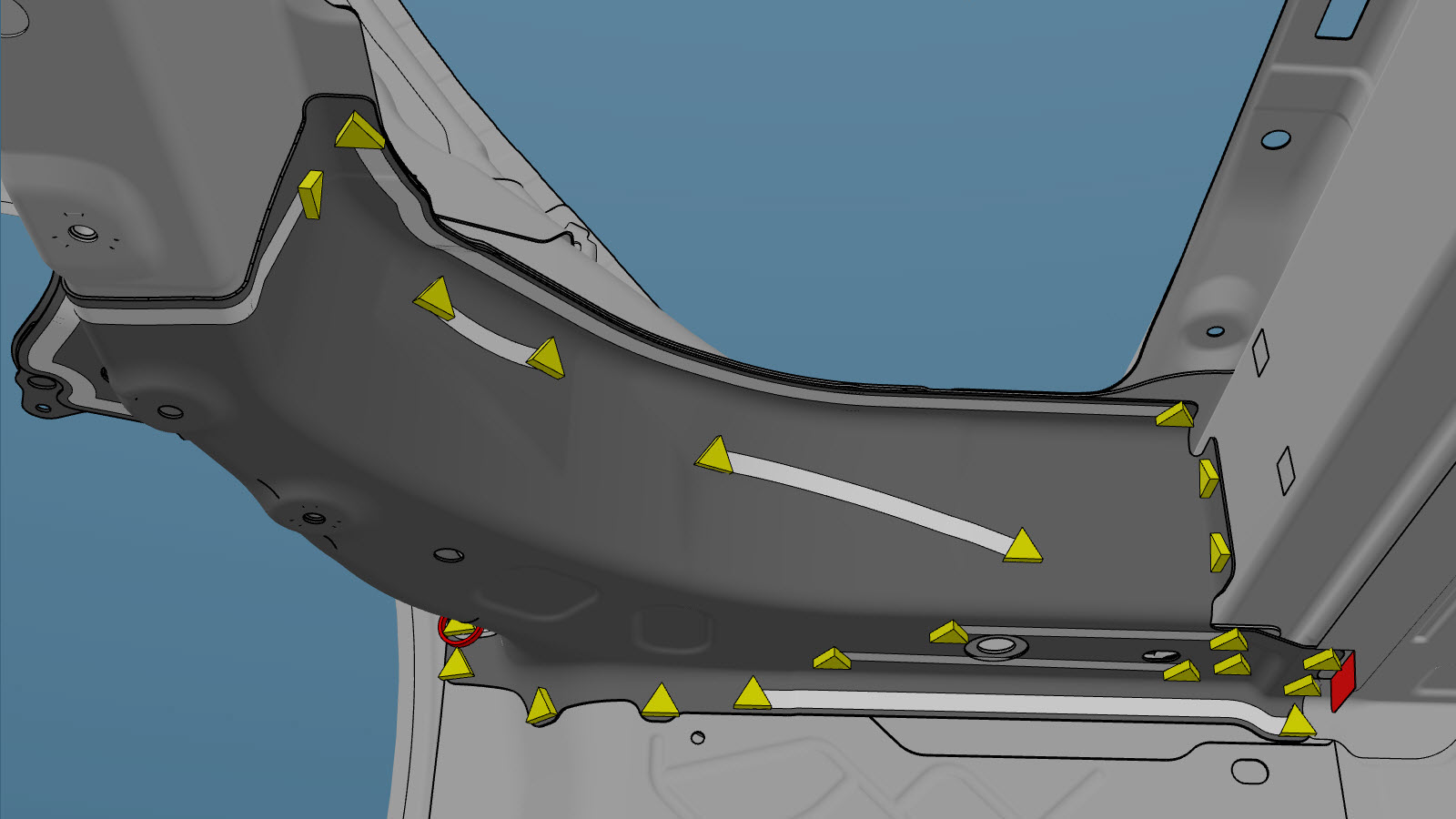

  2. Retire la parte exterior del componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

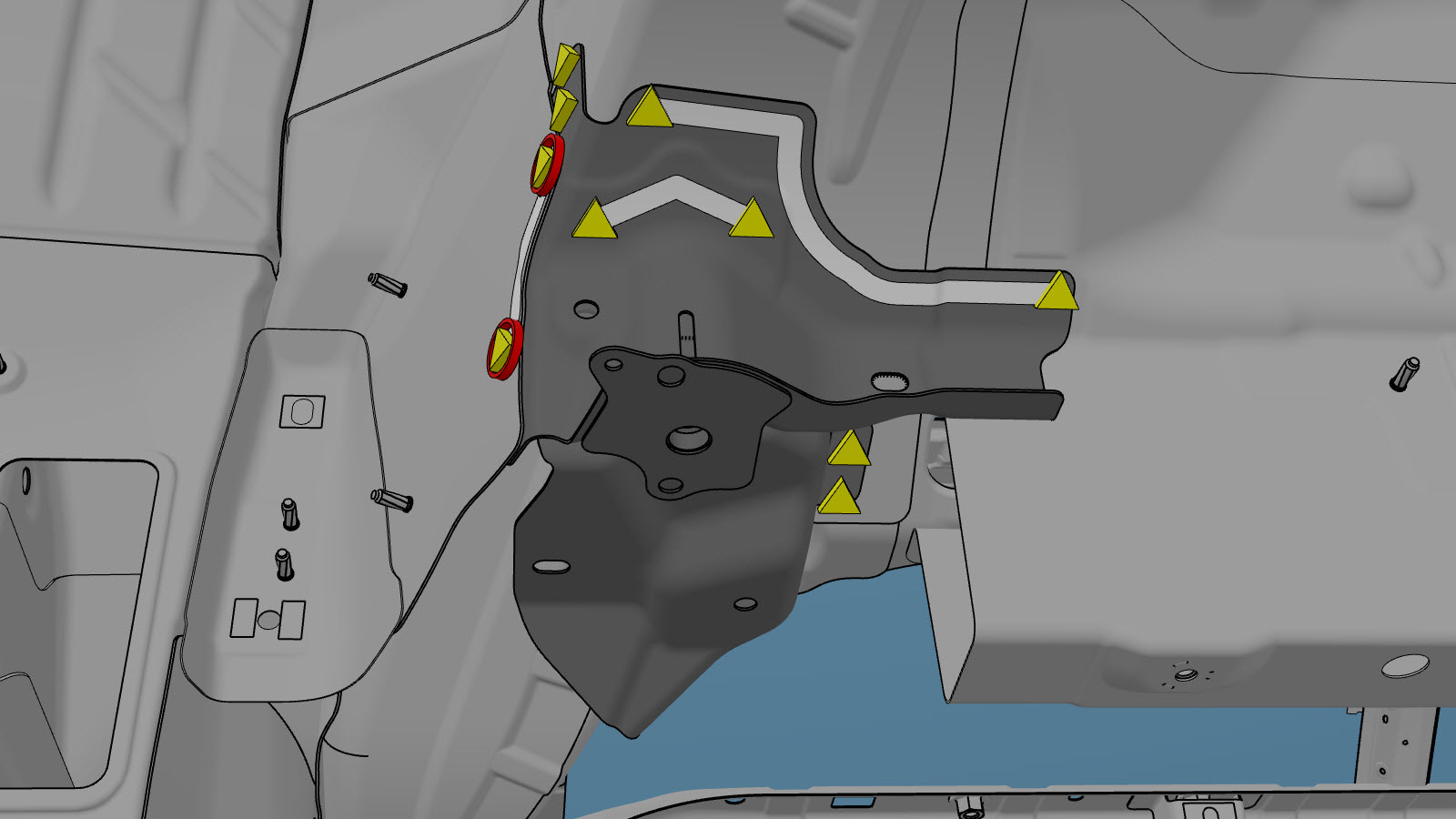

  3. Retire la parte interior del componente original.

    o Soldaduras por puntos de fábrica

    o Perfore a través de los puntos de soldadura de fábrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Al perforar los puntos de soldadura, utilice una broca que cree un orificio del tamaño correcto para la fijación que sustituirá a la soldadura por puntos.

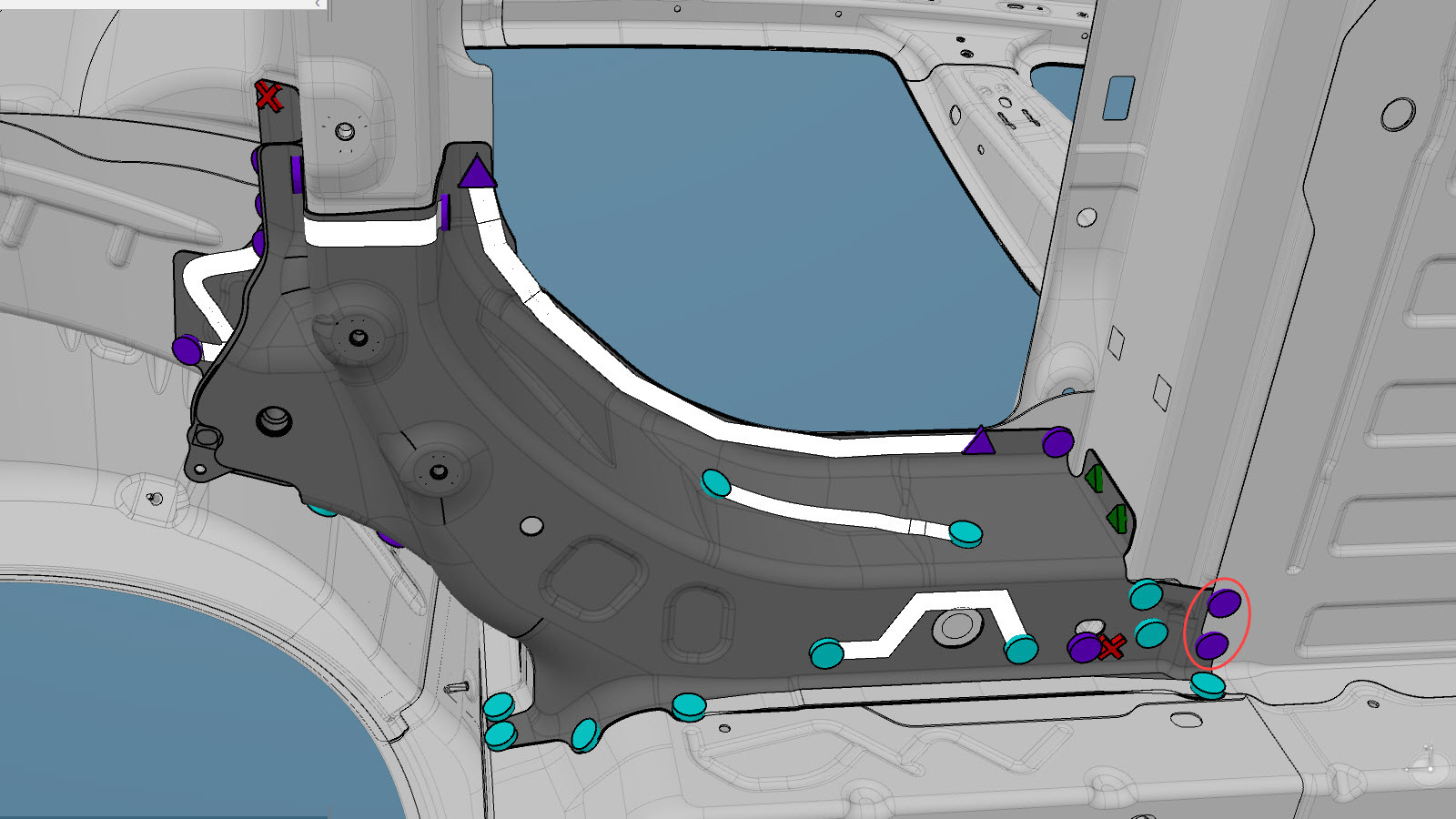

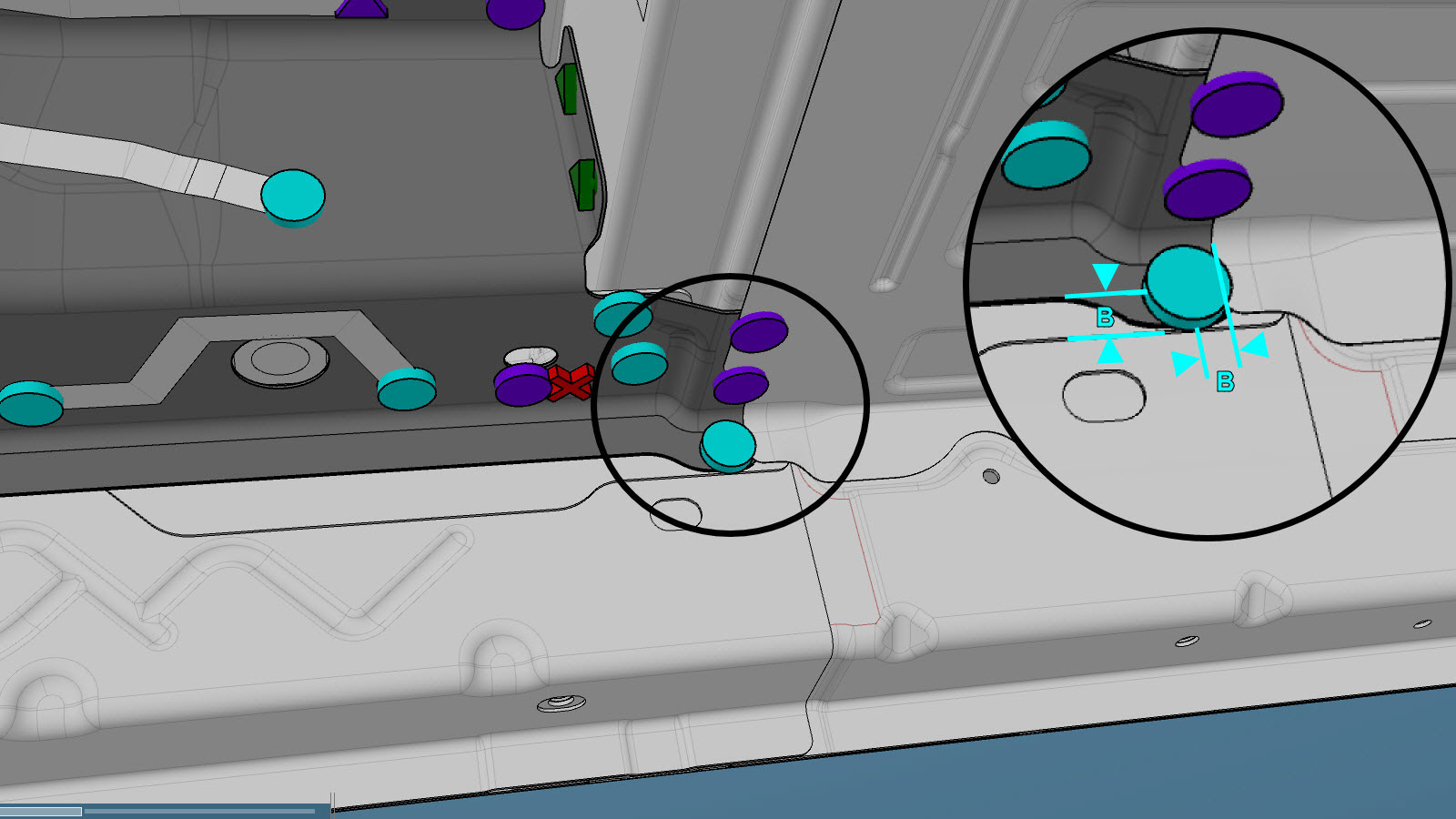

  4. Preparación para la instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X roja indica una ubicación en la que no se está sustituyendo una fijación instalada de fábrica.

    o Soldaduras de relleno de acero

    o Soldaduras por puntos de instalación

    o Remaches estructurales de alta resistencia, 6,5 mm
    • B = 8 mm.

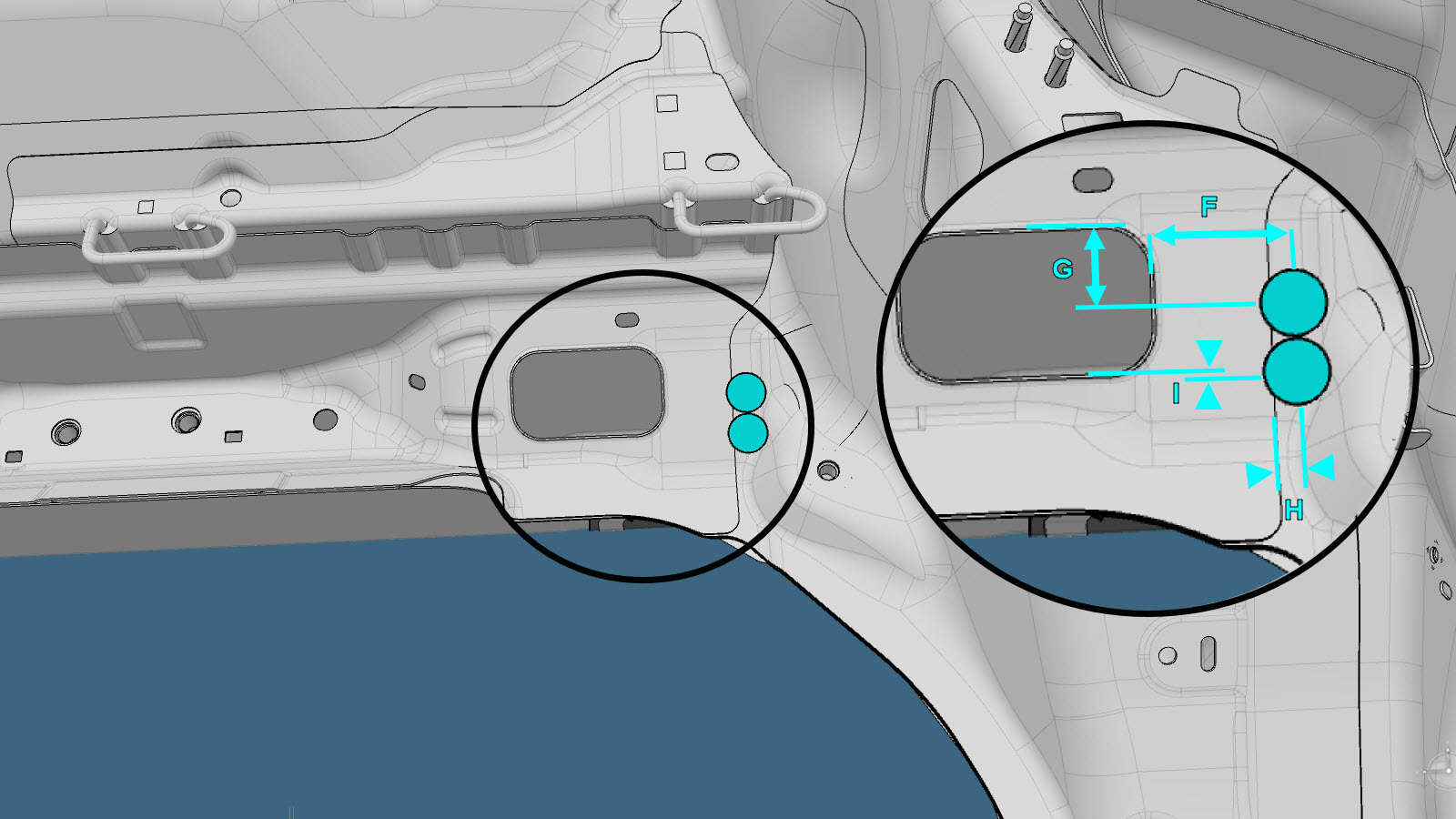

    • F = 43 mm.
    • G = 25 mm.
    • H = 7 mm.
    • I = 2 mm.

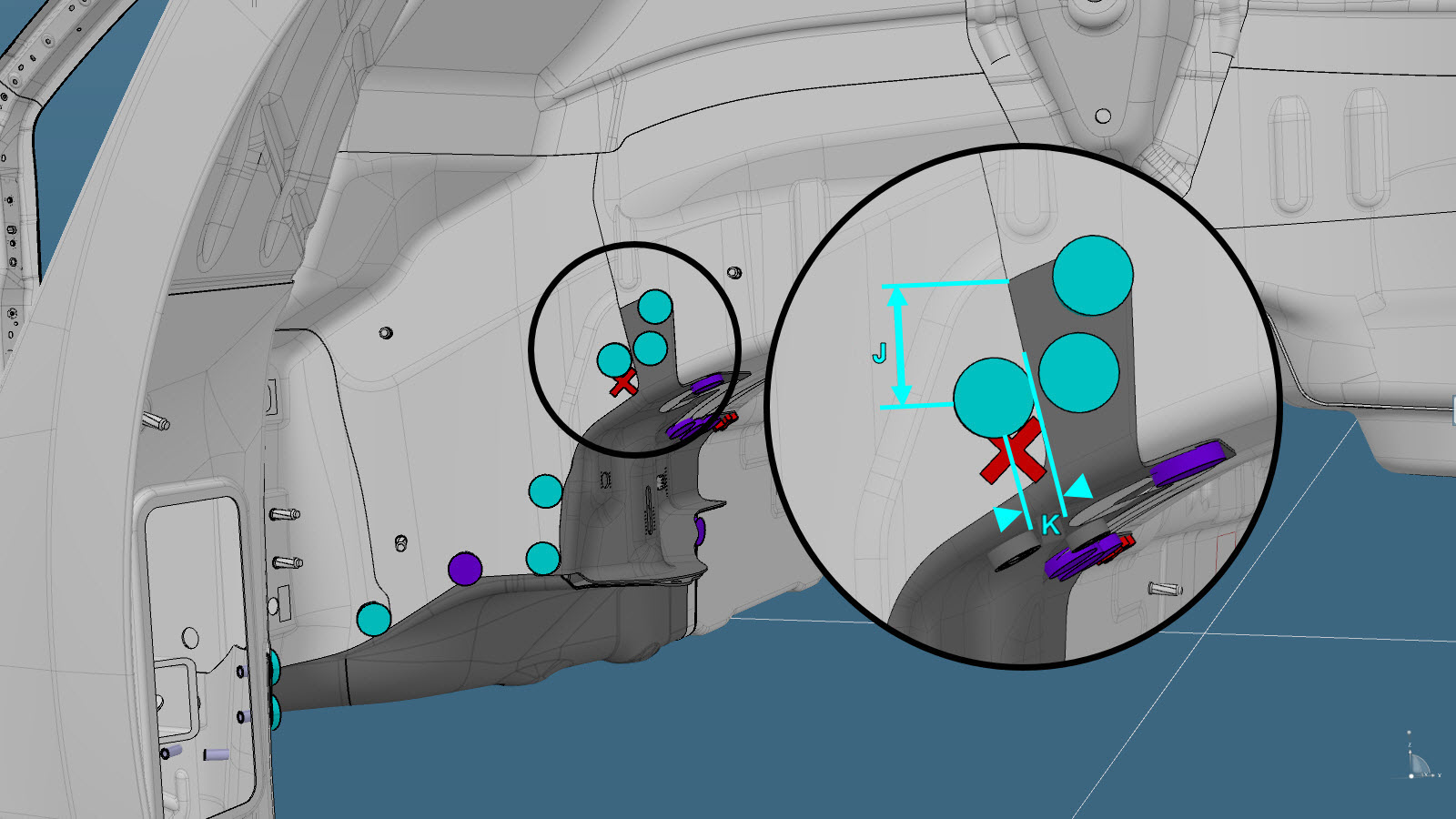

    • J = 30 mm.
    • K = 20 mm.
    o Remaches abombados estructurales, 6,5 mm

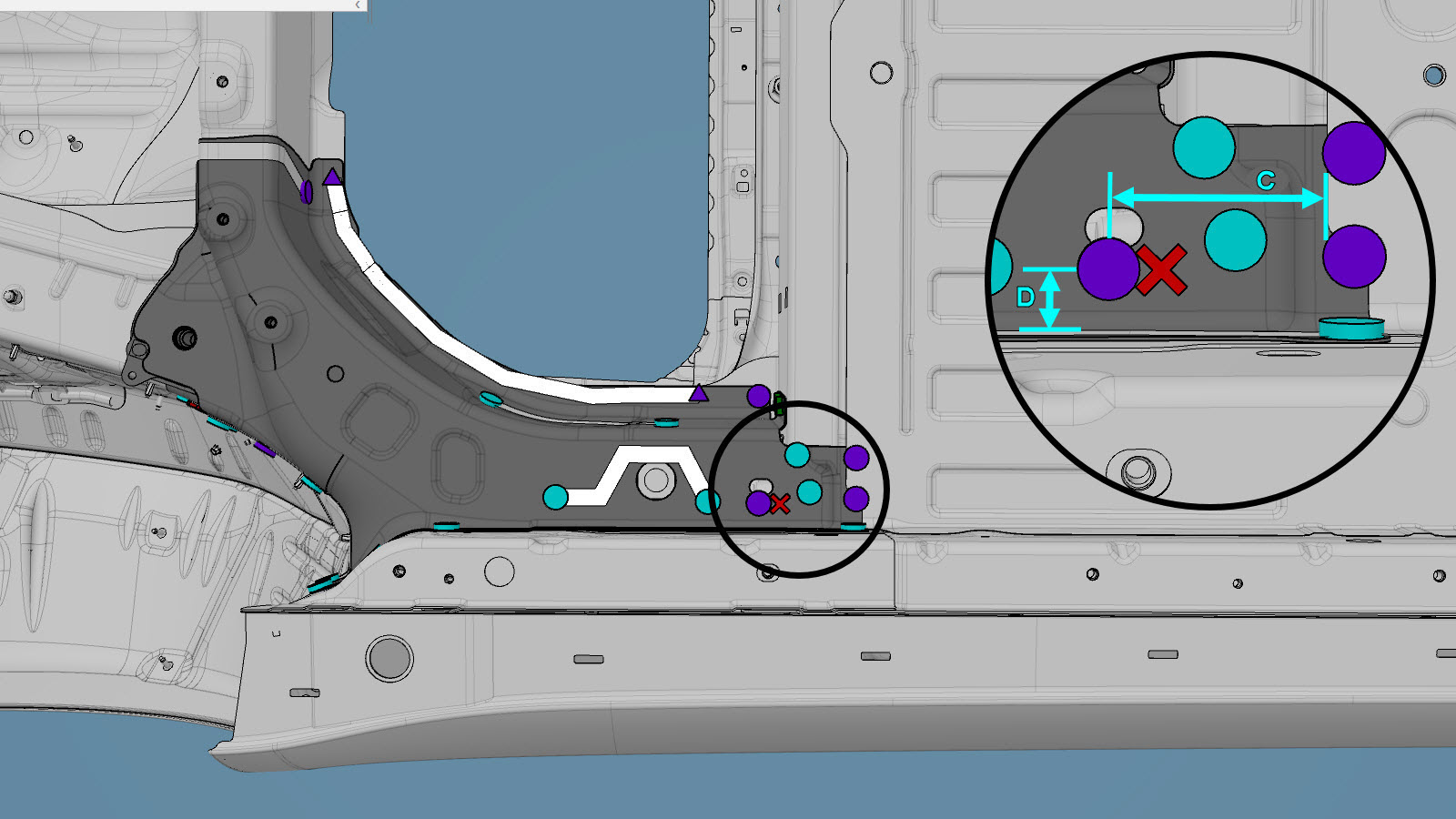

    • C = 70 mm.
    • D = 30 mm.

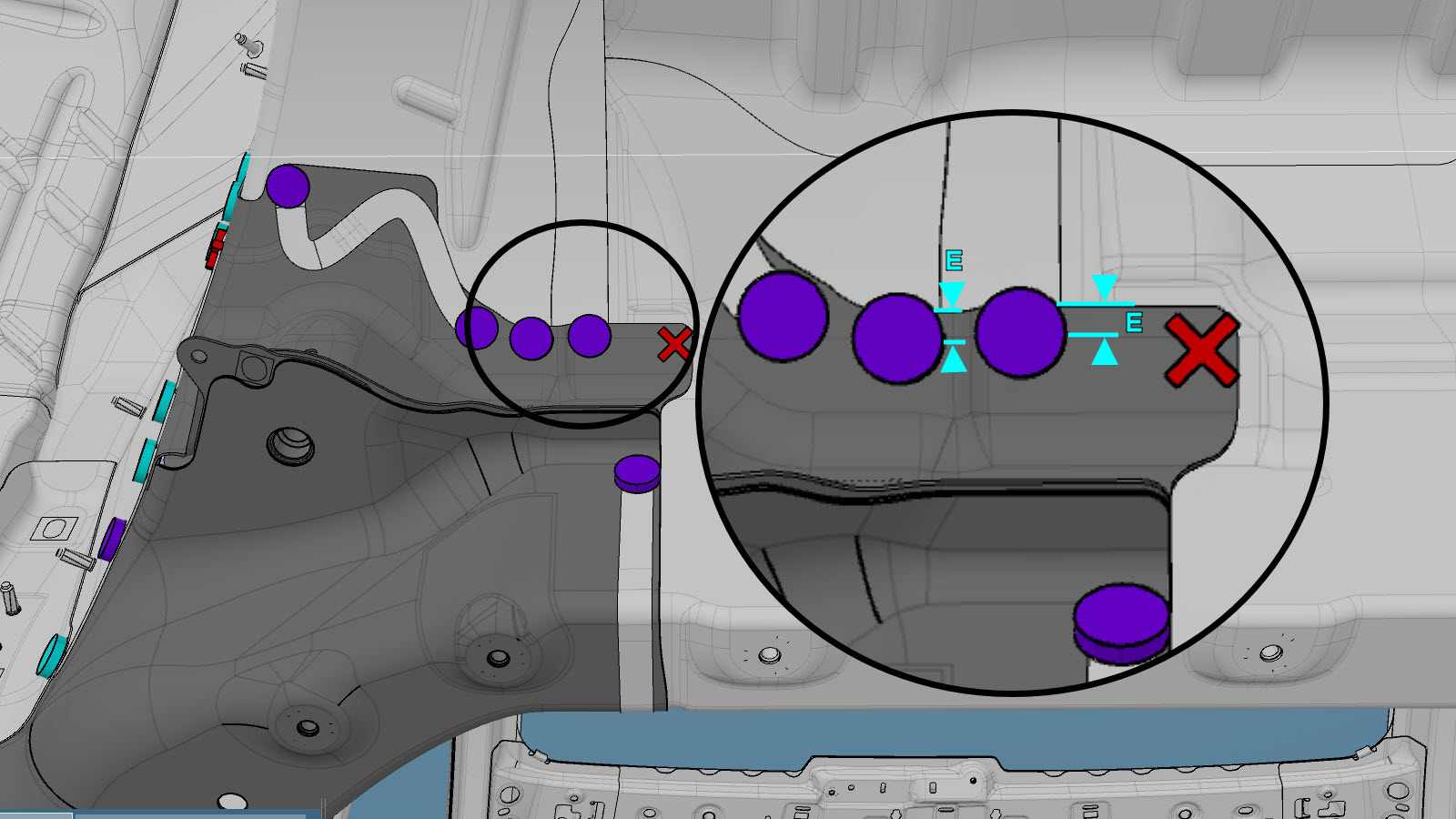

    • E = 6 mm.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para los remaches abombados estructurales rodeados en rojo: Antes de instalar estos remaches, vuelva a colocar en su posición original la sección del panel de suelo que se dobló en el paso de desmontaje.
  5. Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Aplique una pequeña cantidad de adhesivo estructural en la parte superior de la solapa del panel del suelo creada anteriormente.
  6. Doble la solapa del panel del suelo a su posición original.
  7. Instale el componente o los componentes nuevos.
  8. Realice una soldadura por puntos de resistencia.
    o Soldaduras por puntos de instalación
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
  9. Realice la soldadura MIG.
    o Soldaduras de relleno de acero
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
  10. Efectúe las operaciones posteriores a la reparación necesarias.
